Автоматика и телемеханика, № 3, 2023

Нелинейные системы

А.И. МЕДВЕДЕВ (medvedev.ai18@physics.msu.ru),

И.А. НАСОНОВ (nasonov.ia18@physics.msu.ru)

(Институт проблем управления им. В.А. Трапезникова РАН, Москва)

НЕЙРОСЕТЕВОЙ АЛГОРИТМ ПЕРЕХВАТА МАШИНОЙ

ДУБИНСА ЦЕЛЕЙ, ДВИЖУЩИХСЯ

ПО ИЗВЕСТНЫМ ТРАЕКТОРИЯМ¹

Задача перехвата движущейся по прямолинейной или круговой траек-

тории цели машиной Дубинса сформулирована как задача оптимального

управления по критерию быстродействия с произвольным направлением

скорости машины при перехвате. Для решения данной задачи и синте-

за траекторий перехвата использовались нейросетевые методы обучения

без учителя на основе алгоритма Deep Deterministic Policy Gradient. Про-

веден анализ полученных законов управления и траекторий перехвата

по сравнению с аналитическими решениями задачи перехвата, проведе-

но моделирование для параметров движения цели, которые нейросеть не

видела при обучении. Проведены модельные эксперименты по проверке

устойчивости решения. Показана эффективность применения нейросете-

вых методов синтеза траекторий перехвата для заданных классов движе-

ний цели.

Ключевые слова: задача перехвата, машина Дубинса, алгоритм DDPG,

нейросетевой синтез траекторий.

DOI: 10.31857/S0005231023030017, EDN: ZYOFFZ

1. Введение

Задачи перехвата подвижных целей, движущихся по известным траекто-

риям, вызывают интерес исследователей с середины 50-х годов прошлого ве-

ка [1]. Одной из базовых моделей для описания динамики перехватывающего

объекта является модель машины Дубинса.

Первые работы по нахождению линии с ограниченной кривизной и мини-

мальной длины, соединяющей две заданные точки, принадлежат А.А. Мар-

кову. Первая его задача в [2] была посвящена поиску кривой, соединяющей

две точки на плоскости с минимальной длиной и ограниченной кривизной

¹ Работа выполнена при финансовой поддержке гранта Молодежной научной школы

ИПУ РАН «Методы оптимизации и планирования движения управляемых объектов». Ра-

бота Галяева А.А. и Насонова И.А. была частично поддержана Российским научным фон-

дом (проект № 23-19-00134).

с фиксированным направлением выхода из первой точки. Такая задача на-

шла применение в решении проблем прокладки железных дорог. В 1957 г.

Л. Дубинс опубликовал похожую работу [3] о нахождении линии кратчай-

шей длины с ограниченным радиусом кривизны, соединяющей две точки на

плоскости с заданным направлением выхода из первой точки и заданным

направлением входа во вторую. Результаты оказались полезными при ис-

следовании объектов с ограниченным радиусом разворота и постоянной по

величине скоростью передвижения.

В [4] рассмотрена неигровая задача наискорейшего перехвата подвижной

цели машиной Дубинса. Предполагалось, что цель движется по произволь-

ной и заранее известной непрерывной траектории. Для нахождения решения

были найдены алгебраический критерий оптимальности перехвата по геоде-

зической линии и оптимальное значение критерия времени перехвата.

В ранних исследованиях [5] установлены достаточные условия того, что

оптимальной траекторией являются кривые «дуга-прямая». Эти условия на-

кладывают ограничения на отношение минимального радиуса кривизны тра-

ектории машины и расстояния между целью и машиной в начальный момент

времени. В [6] синтезировано управление для перехвата цели по геодезиче-

ской линии, проведенной из начала движения машины в точку перехвата,

причем полагается, что цель движется по прямой c постоянной скоростью.

Практические применения задач перехвата машиной Дубинса довольно об-

ширны: построение оптимальных траекторий беспилотных летательных ап-

паратов, выполняющих наблюдение за несколькими наземными целями [7],

разработка алгоритмов, решающих задачу коммивояжера [8], построение тра-

екторий обхода при движении с препятствиями [9]. Также модель машины

Дубинса используется в дифференциальной игре преследование-уклонение.

Такая игра предполагает наличие двух агентов: преследователь должен пой-

мать цель, а убегающий должен уклониться от преследователя. Аналитиче-

ское решение задачи нахождения оптимального времени перехвата и синтеза

оптимальной траектории для такой игры было получено в [4]. Проблема син-

теза траекторий перехвата для объектов, движущихся по круговой траекто-

рии, рассматривалась в [10].

Решение задач перехвата машиной Дубинса также можно получить с по-

мощью вычислительных машин. В последнее время для подобных задач ак-

тивно применяются нейросетевые методы обучения с подкреплением, кото-

рые представляют технологию машинного обучения без моделей и применя-

ются в случаях, когда данных для тренировки нейронной сети мало или их

нет вообще. В отличие от обучения с учителем [11], которому необходимо на-

личие набора размеченных данных, обучение с подкреплением основано на

взаимодействии агента со средой [12]. Такой метод наиболее эффективен для

поиска решения задачи преследования-уклонения.

Метод Actor-Critic используется во многих соответствующих исследовани-

ях. Например, в [13] Actor-Critic использовался с Convolutional Neural Network

(CNN) и Long Short-Term Memory (LSTM) в качестве кодировщика состояния

для гоночных игр. В [14] использовали нечеткий детерминированный алго-

ритм градиента политики для получения конкретного физического смысла

при обучении политике в игре преследования-уклонения. В [15] впервые был

представлен метод Deep Deterministic Policy Gradient (DDPG) для взаимодей-

ствия с непрерывным пространством действий. Именно этот алгоритм будет

использоваться в данной работе для нейросетевого синтеза траектории пере-

хвата машиной Дубинса цели, движущейся с постоянной скоростью по пря-

молинейной и круговой траекториям. Благодаря DDPG удалось впервые по-

лучить субоптимальную траекторию, основанную на нейросетевом решении.

Актуальность работы обусловлена как востребованностью на практике

алгоритмов перехвата одной и множества движущихся целей, так и воз-

можностью получения некоторых новых теоретических результатов, связан-

ных с синтезом траекторий перехвата. Отдельный интерес представляет так

называемая задача коммивояжера с подвижными целями — Moving Target

Traveling Salesman Problem (MTTSP) [16]. В данном случае точки, которые

требуется обойти, движутся с заданной скоростью. Примером такого сцена-

рия является перехват нескольких уклоняющихся (или атакующих) целей,

что весьма актуально для приложений двойного назначения. Очевидно, что

поиск наилучшего маршрута для перехвата нескольких подвижных целей яв-

ляется особенно сложной задачей ввиду постоянного изменения положения

целей, что значительно увеличивает вычислительные затраты на поиск оп-

тимальных решений. Известно, что для решения MTTSP в литературе был

предложен эвристический подход.

Авторы предлагают синтез траектории перехвата, основанный на нейросе-

тевом решении, поскольку аналитические результаты и оптимальные траек-

тории для групп целей практически отсутствуют или неизвестны. Этот метод

авторы планируют масштабировать на подобные задачи.

Структура работы включает в себя 6 разделов. В разделе 2 предлагается

математическая постановка задачи, адаптированная к дальнейшему приме-

нению. Раздел 3 посвящен описанию алгоритма DDPG, также готового к

применению в данной постановке. В разделе 4 описывается структура ней-

ронной сети, а раздел 5 содержит результаты моделирования. В заключении

представлено направление дальнейших исследований.

2. Постановка задачи нейросетевого перехвата

На плоскости рассматривается задача наибыстрейшего δ-перехвата маши-

ной Дубинса (преследователь) подвижного объекта (цель), движущегося по

двум заданным траекториям с постоянной скоростью. Как и в [4], динамика

для преследователя была выбрана в виде

⎧

⎨ x˙P = cos ϕ,

(1)

y˙

P = sinϕ,

⎩

ϕ = u, |u(t)| ≤ 1.

E(t)

E(0)

P(T) = E(T)

P(t)

P(0)

Рис. 1. Взаимное расположение объектов.

Здесь x_P (t) и y_P (t) — координаты машины Дубинса на декартовой плос-

кости, ϕ(t) — угол между направлением скорости преследователя и осью

абсцисс, а u(t) — управление, зависящее от времени, что показано на

рис. 1. Координаты и угол машины обозначим через вектор-функцию P (t) =

= (x_P (t), y_P (t), ϕ(t)).

Начальные условия системы (1) фиксированы:

(2)

x_P (0) = 0, y_P (0) = 0, ϕ(0) =

Непрерывная вектор-функция E(t) = (x_E (t), y_E (t)) определяет траекто-

рию цели на декартовой плоскости.

Терминальное условие δ-перехвата для нейросетевого решения имеет сле-

дующий вид:

(3)

(x_P (T ) - x_E (T ))² + (y_P (T ) - y_E (T ))² ≤ δ²,

где T

∈ R⁺⁰ — время движения из начальной точки в точку перехвата,

а δ — заданный радиус перехвата — максимально допустимое расстояние

между преследователем и целью, при котором перехват можно считать совер-

шенным. Данный параметр вводится для определенности понятия перехвата

именно для нейросетевого решения.

Поставим задачу перехвата цели за минимальное время как задачу опти-

мального управления в классе кусочно-постоянных функций:

∫T

(4)

= dt → min.

Приступим к описанию динамики цели. По условию задачи цель движется

с постоянной скоростью прямолинейно или по окружности. Тогда парамет-

ризованные уравнения координат будут иметь следующий вид:

{

x_E(t) = R cos(ωt + φ) + x₀,

(5)

y_E(t) = R sin(ωt + φ) + y₀;

{

x_E(t) = v_xt + x₀,

(6)

y_E(t) = v_yt + y₀,

где x₀ и y₀ являются начальными условиями координат цели и выбираются

произвольно.

Для учета взаимного расположения преследователя и цели введем форму-

лу для нахождения угла между осью абсцисс и прямой, соединяющей коорди-

натные точки цели и преследователя. Пусть (x_P , y_P ) и (x_E , y_E) — координаты

преследователя и цели соответственно в некоторый момент времени t. Тогда

искомая величина угла находится по формуле

)

⁽y_E -y_P

ψ = arctan

x_E - x_P

Также введем формулу для расчета расстояния L между агентами:

√

(x_P - x_E )² + (y_P - y_E)².

Далее, для упрощения исследования задачи совершим переход в новые

координаты. Для этого необходимо уметь сравнивать текущее состояние

агентов S = (x_P , y_P , ϕ, x_E , y_E ) и состояние, предсказанное нейронной сетью

S^′ = (x^′P ,y^′P ,ϕ^′,x^′E,y^′E).

Получим значения для функций углов ψ и ψ^′ от состояний S и S^′ соответ-

ственно, а также рассчитаем расстояние L^′, когда агенты находятся в состоя-

нии S^′. Введем угол между направлением скорости преследователя и линией,

соединяющей координатные точки агентов:

Θ=ϕ^′ -ψ^′.

Введем скорость поворота как частное разности ψ^′ - ψ и промежутка време-

ни Δt, за которое произошел переход от состояния S в состояние S^′:

ψ^′ - ψ

ω=

Δt

Совокупность (L^′, ω, Θ) и есть искомые координаты, в которых будем стро-

ить нейросетевое решение. В начальный момент времени, когда результат

нейросети еще не получен, координаты (L^′(0), ω(0), Θ(0)) рассчитываются

следующим образом:

⎧

⎨L^′(0) = L(S),

(7)

ω(0) = 0,

⎩

Θ(0) = ϕ(0) - ψ(0),

(

)

y_E(0)-y_P (0)

где ψ(0) = arctan

x_E(0)-x_P (0)

3. Алгоритм Deep Deterministic Policy Gradient

DDPG — это Actor-Critic алгоритм, основанный на градиенте детермини-

рованной политики. Алгоритм DPG (Deterministic Policy Gradient) состоит

из параметризованной функции Actor μ (s | θ^μ), которая задает управление в

текущий момент времени путем детерминированного сопоставления состоя-

ний с конкретным действием. Функция Critic Q(s, a) обновляется с помощью

уравнения Беллмана так же, как и при Q-обучении. Actor обновляется путем

применения цепного правила к ожидаемому вознаграждению от начального

распределения J по отношению к параметрам Actor:

[

]

(

)



∇θ^μJ ≈ E_s

∇_aQ

s,a | θ^Q

t∼ρ^β

s=st,a=μ(st|θ^μ)

[

]

(8)



(

)



∇_θμ Q

s,a | θ^Q

∇θμμ (s | θ^μ)

= Est∼ρβ

s=st,a=μ(st)

s=st

DDPG сочетает в себе достоинства своих предшественников, что делает его

более устойчивым и эффективным в обучении. Так как разные траекто-

рии могут очень сильно отличаться друг от друга, DDPG использует идею

DQN [17], называемую буфером воспроизведения. Буфер воспроизведения —

это буфер конечного размера, в который сохраняются данные о среде в каж-

дый момент времени. Он необходим для достижения равномерного распреде-

ления выборки переходов и дискретного контроля обучения нейронных сетей.

Actor и Critic обновляются путем равномерной выборки mini-batch из буфера

воспроизведения. Еще одним дополнением к DDPG стала концепция обнов-

лений программных целей вместо прямого копирования весов в целевую сеть.

(

)

Обновляемая сеть Q

s,a | θ^Q

также используется для расчета целевого зна-

чения, поэтому обновление Q подвер

(

)

(

)

сделать копию сетей Actor и Critic, Q^′ s, a | θQ′ и μ^′ s, a | θμ′ . Веса этих се-

тей следующие: θ^′ ← τθ + (1 - τ)θ^′ с τ ≪ 1. Проблема исследования решается

путем добавления шума, полученного от шумового процесса N, в управление

актора. В данном исследовании выбран процесс Орнштейна-Уленбека [18].

Общая структура DDPG показана на рис. 2. Поскольку в задаче требуется,

чтобы управления были заключены в числовом интервале, то необходимо вве-

сти ограничения. Для этого в программе была использована функция clip(),

которая ограничивает область значений действий в диапазоне [-1; 1].

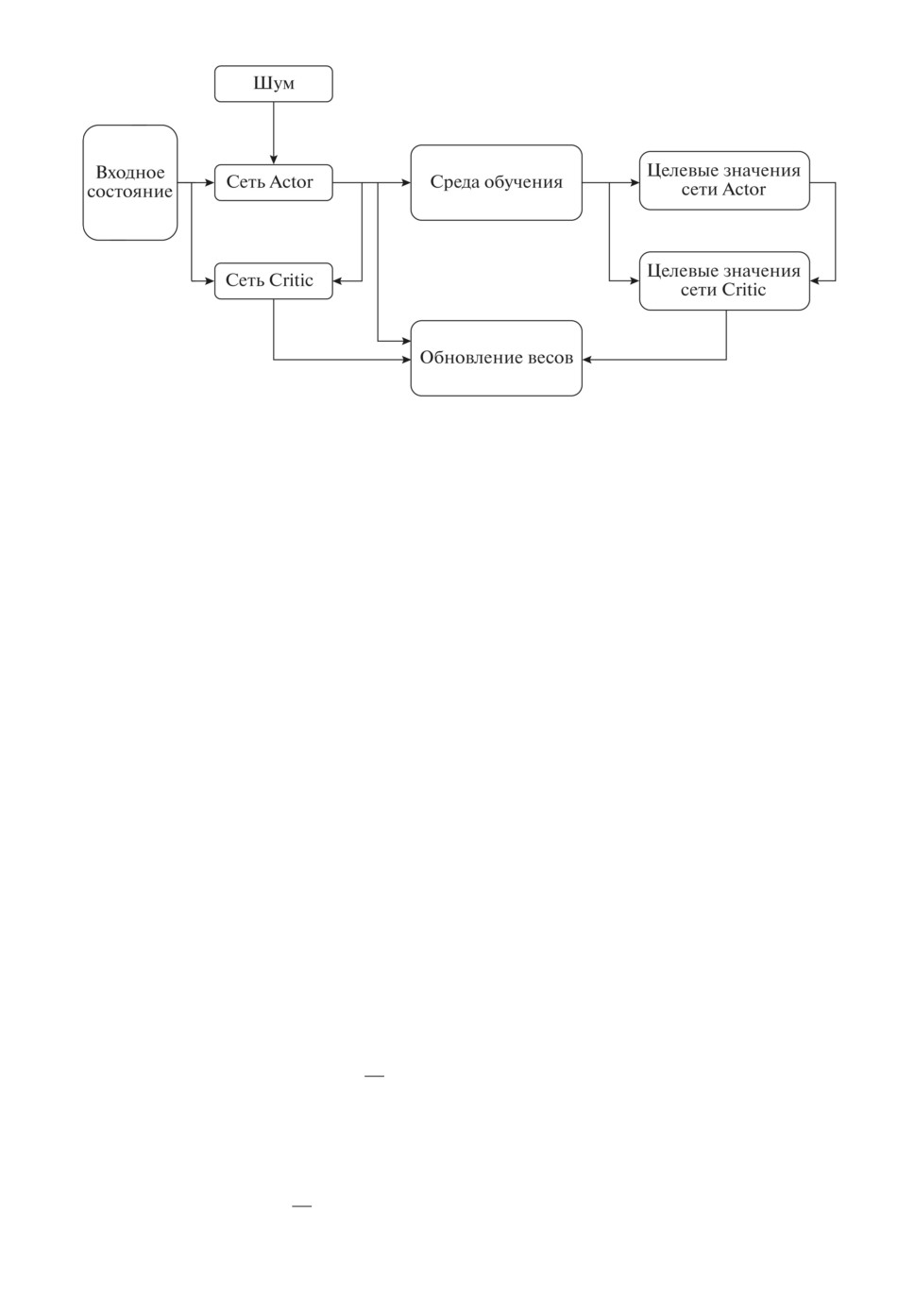

Рис. 2. Общая структура алгоритма Deep Deterministic Policy Gradient.

Алгоритм 1.

Входные данные: коэффициент дисконтирования γ, количество эпизодов M,

количество шагов обучения T в каждом эпизоде, batch size N, коэффициенты

обучения нейронных сетей Actor и Critic r_a и r_c соответственно.

1. Произвольная инициализация сетей Actor μ(s|θ^μ) и Critic Q(s, a|θ^Q)

2. Инициализация целевых сетей Q^′ и μ^′ весовыми параметрами θ^Q = θQ′

иθ^μ =θμ′

3. Инициализация буфера R

4. for episode = 1 to M do

5. Инициализация случайного действия a_t = μ(s_t|θ^μ) + η_t в соответствии с

текущим управлением и исследовательским шумом

6. Получение начального состояния среды s₁

7. for t = 1 to T do

Выполнение действия a_t, приобретение награды r_t и получение нового

состояния среды st+1

Сохранение перехода (s_t, a_t, r_t, st+1) в буфере R

10.

Случайная выборка N переходов (s_i, a_i, r_i, si+1) из R

11.

Получение y_i = r_i + γQ^′(si+1, μ^′(si+1|θμ′ )|θQ′ )

12.

Обновление весов сети Critic путем минимизирования функции потерь

^L=1∑(yi - Q(si, ai|θQ))

13.

Обновление политики Actor с помощью градиента эффективной по-

литики:

1^∑

∇_θμJ ≈

∇_aQ(s,a|θ^Q)|s=s

i,a=μ(si)∇θ^μ μ(s|θμ)^|si

14.

Обновление целевых сетей

θQ′ = τθ^Q + (1 - τ)θ^Q, θμ′ = τθ^μ + (1 - τ)θ^μ

15. endfor

16. endfor

Выходные данные: Управление u = μ(s|θ^μ)

В табл. 1 показаны различия между сетями Actor, Critic и их целевыми

сетями. В ней приведены входные и выходные значения, а также формулы,

по которым производится расчет этих величин.

Подробное описание работы метода DDPG приведено в алгоритме 1.

Таблица 1. Различия между сетями Actor, Critic и их целевыми сетями

Входные

Выходные

Сеть

Формула

данные

(

)

Critic целевая Q^′ st+1, μ^′ st+1|θμ′ |θQ′

следующее со-

значение Q^′,

стояние среды;

которое исполь-

выходные дан-

зуется для вы-

ные целевой

числения y_i

сети Actor

(

)

Critic

s_t,a|θ^Q

текущее со-

значение Q,

стояние сре-

которое необ-

ды; текущее

ходимо для

действие

расчета ошиб-

ки и обновле-

ния сети Actor

(

)

Actor целевая

μ^′ st+1|θμ′

следующее со-

действие μ^′, ис-

стояние среды

пользуемое как

входное значе-

ние целевой се-

ти Critic

Actor

μ (s_t|θ^u)

текущее со-

действие μ, ко-

стояние среды

торое исполь-

зуется для об-

новления сети

Actor

4. Нейронная сеть

4.1. Структура сети

Для реализации алгоритма Deep Deterministic Policy Gradient были на-

писаны две нейросети для каждого метода: Critic и Actor. Их архитектуры

изображены на рис. 3 и 4.

input_1

InputLayer

dense_2

Dense

dropout_2

Dropout

batch_normalization_2

BatchNormalization

dense_3

Dense

dropout_3

Dropout

batch_normalization_3

BatchNormalization

dense_4

Dense

Рис. 3. Архитектура нейросети Actor.

Сеть Actor имеет четыре полносвязных скрытых слоя с 256 нейронами,

с функцией активации SELU. Так как возможные действия находятся в ин-

тервале [-1, 1], то функцию активации для выходного слоя удобно взять как

tanh. Сеть Critic имеет пять полносвязных скрытых слоев с 16, 32, 32 и два

слоя с 512 нейронами, с функцией активации SELU.

Cети Critic и Actor составлены из полносвязных слоев Dense, для выход-

ных значений которых применяется операция нормализации и метод Dropout

[19], который эффективен в борьбе с проблемой переобучения нейросетей.

Для вычисления выхода сети Actor из последнего слоя выбрана функция ак-

тивации гиперболический тангенс.

Сеть Critic имеет сложную структуру, поскольку она принимает два вход-

ных значения: состояние среды и действия преследователя. Далее происходит

соединение слоев с помощью метода Concatenate и значения проходят через

полносвязные слои сети до выхода, который является слоем единичной раз-

мерности.

input_2

InputLayer

dense_5

Dense

batch_normalization_4

BatchNormalization

input_3

InputLayer

dense_6

Dense

dense_7

Dense

batch_normalization_5

BatchNormalization

batch_normalization_6

BatchNormalization

concatenate

Concatenate

dense_8

Dense

dropout_4

Dropout

batch_normalization_7

BatchNormalization

dense_9

Dense

dropout_5

Dropout

batch_normalization_8

BatchNormalization

dense_10

Dense

Рис. 4. Архитектура нейросети Critic.

4.2. Гиперпараметры

В качестве функции активации в скрытых слоях нейросетей Critic и Actor

была выбрана функция SELU [20], которая задается следующим уравнением:

{

x>0

SELU(x) = λ

αe^x - α,

x ≤ 0,

где λ ≈ 1,0507, а α ≈ 1,6732.

График функции SELU приведен на рис. 5.

Функция SELU обадает свойством самонормализации входных данных

при использовании метода инициализации LeCun, который инициализирует

параметры сети как нормальное распределение. Поэтому выходные значения

этой функции имеют нулевое среднее и единичное стандартное отклонение.

Таблица 2. Значения параметров нейронной сети

Параметр

Значение

Описание

0,98

Коэффициент дисконтирования, используе-

мый в уравнении Беллмана

0,01

Коэффициент мягкого обновления целевых се-

тей

Размер mini-batch

Количество выборок для обновления весов

Объем буфера R

10000

Количество данных, из которых выбираются

примеры для обновления

Размер эпизода

1000

Количество эпизодов, используемых для обу-

чения

Размер шага

400

Количество шагов обучения в каждом эпизоде

Интервал времени

0,1

Время каждого шага обучения

Коэффициент обуче-

5e-5

Коэффициент обучения, используемый для об-

ния сети Actor

новления сети Actor

Коэффициент обуче-

1e-4

Коэффициент обучения, используемый для об-

ния сети Critic

новления сети Critic

Значения гиперпараметров нейронных сетей приведены в табл. 2. Пара-

метры γ, τ, размер эпизода и интервал времени были подобраны в результате

анализа в соответствии с [14]. Однако значения размера mini-batch, объема

буфера R, размера шага и коэффициентов обучения сетей Actor-Critic были

подобраны эмпирическим путем — сеть синтезировала траектории перехвата

движения цели, а затем проводился их анализ на предмет соответствия фи-

зической задаче. Например, если график среднего вознаграждения не увели-

чивался в течение 100-200 эпизодов обучения, а значения функций ошибок

нейросетей Actor-Critic не убывали за тот же период, то значения коэффи-

циентов обучения сетей уменьшались, а размер mini-batch увеличивался.

5. Результаты моделирования

5.1. Процесс обучения нейросети

Моделирование было произведено при помощи языка Python и фреймвор-

ка TensorFlow. Начальные параметры движения цели и преследователя во

время обучения нейросети приведены в табл. 3.

Начальные координаты движения цели выбираются случайным образом с

помощью функции numpy.random.uniform() в диапазоне (-3; 3), чтобы сеть

тренировалась на разных примерах и эффективно работала после процесса

обучения. Скорости цели всегда имели константное значение на всем процессе

обучения v_x = 0,5 и v_y = 0,5.

Тренировка нейросети проводилась на процессе с характеристиками, ука-

занными в табл. 4. В силу сложности нейросетевой модели процесс обучения

длился около четырех часов.

-20000

-40000

-60000

-80000

-100000

-120000

200

400

600

800

1000

Эпизод

Рис. 7. Зависимость среднего вознаграждения от номера эпизода.

На рис. 7 показан график среднего вознаграждения за весь период обуче-

ния. Во время тренировки модели наблюдается резкое возрастание значения

награды агента в первые 100-150 эпизодов. Данному процессу соответству-

ет заполнение буфера воспроизведения R. Далее примеры для тренировки

Таблица 3. Начальные параметры движения цели и преследователя во время

обучения сети

Параметр

Значение

Начальная координата движения цели x_E (0)

Произвольное значение

в промежутке (-3; 3)

Начальная координата движения цели y_E (0)

Произвольное значение

в промежутке (-3; 3)

Начальные координаты движения преследователя

(0; 0)

(x_P (0); y_P (0))

Начальная ориентация преследователя ϕ(0)

Постоянная скорость преследователя v

Радиус перехвата δ

0,2

Таблица 4. Характеристики оборудования, где проходило обучение сети

Параметр

Значение

Процессор

Intel(R) Core(TM) i7-8565U

Литография

14 нм

Количество ядер

Количество потоков

Базовая тактовая частота процессора

1,80 ГГц

Кэш-память

8 Мб

Оперативная память компьютера

16 Гб

200

400

600

800

1000

Эпизод

Рис. 8. Зависимость значения функции ошибки от эпизода сети Actor.

200

400

600

800

1000

Эпизод

Рис. 9. Зависимость значения функции ошибки от эпизода сети Critic.

случайным образом берутся из R, происходит процесс обучения сети и по-

лученный кортеж состояний заменяет старый образец данных в R. На этом

этапе происходит медленный рост среднего вознаграждения, см. рис. 7.

Также были получены графики зависимостей функции ошибки нейронных

сетей Actor и Critic. Они приведены на рис. 8 и 9 соответственно.

На графиках видно плавное уменьшение значения функции потерь с уве-

личением эпизодов обучения, что свидетельствует о правильном выборе ко-

эффициентов обучения.

5.2. Результат обучения

На рис. 10 изображены траектории, полученные с помощью нейросети

и аналитического решения. Начальные параметры цели и преследователя в

этом случае имели значения, указанные в табл. 5.

Машина Дубинса

Аналитическое решение

Радиус перехвата

Цель

Точка перехвата

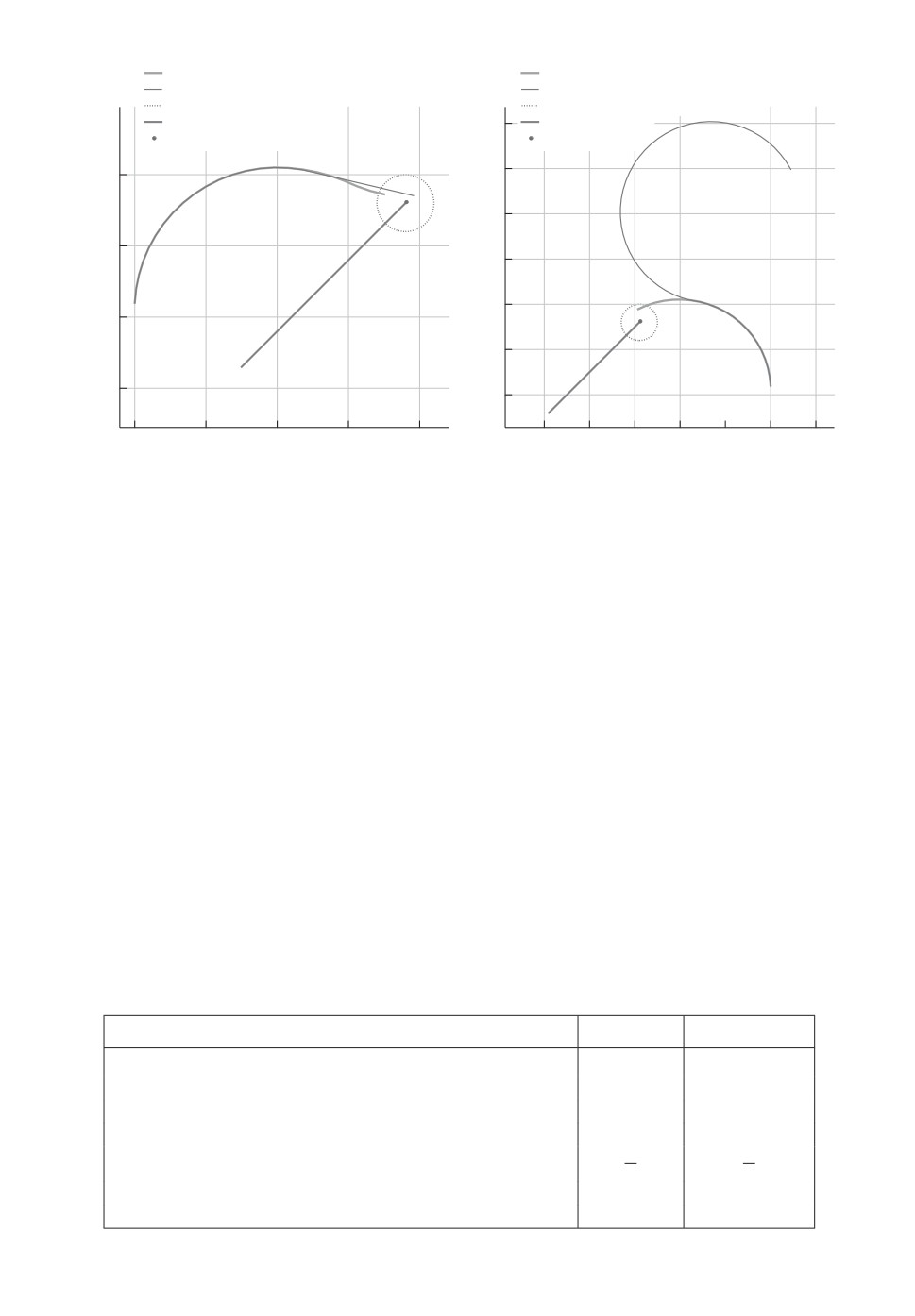

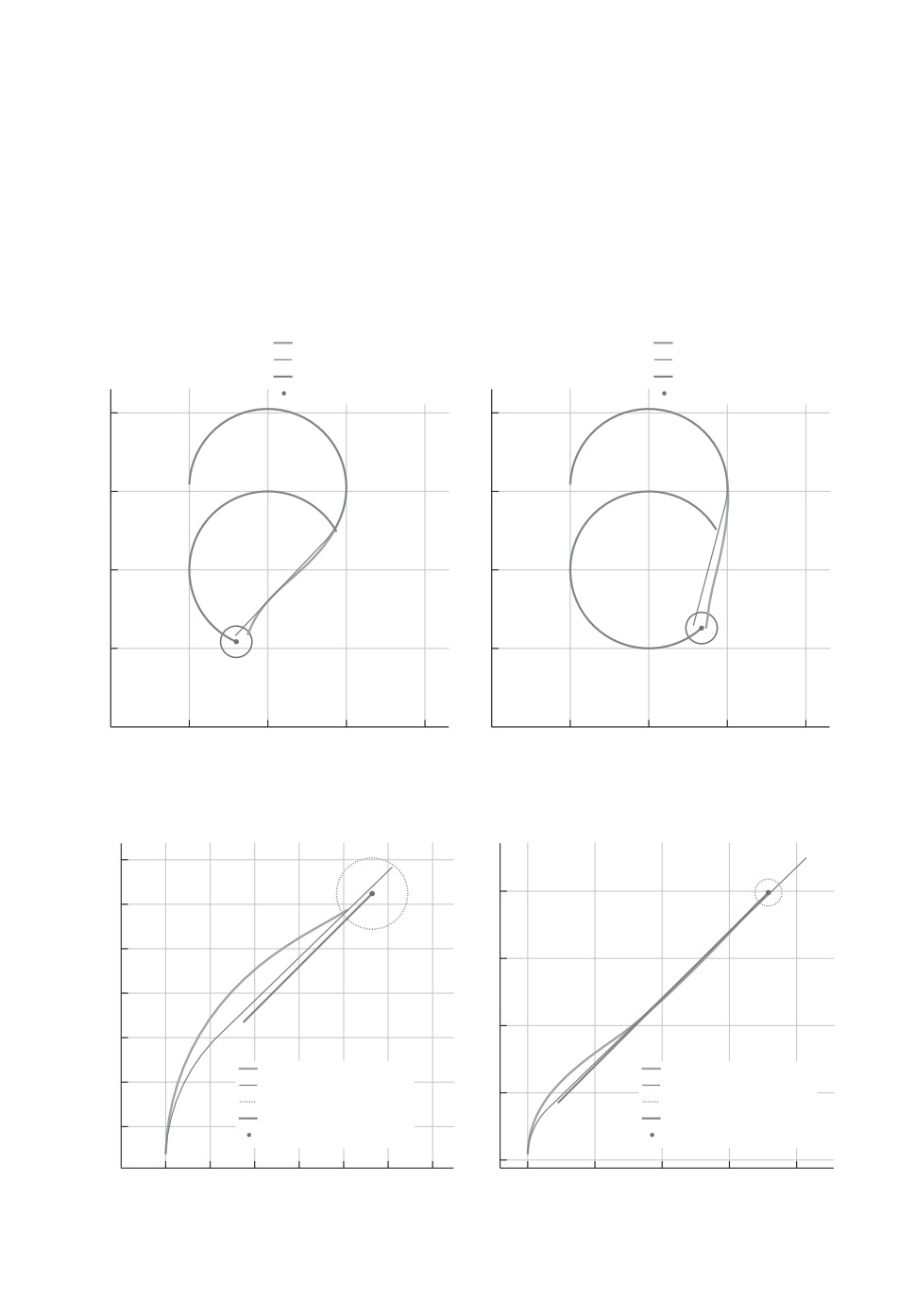

Рис. 10. Сравнение траекторий перехвата прямолинейно движущейся цели

при разных начальных параметрах.

По траекториям, изображенным на рис. 10, можно видеть, что сеть смог-

ла построить более эффективную траекторию. В этом случае оптимальное

время перехвата, полученное с помощью аналитического решения, равняется

T_opt ≈ 5,42 с. А время, за которое сеть смогла перехватить цель, T_nn ≈ 2,1 с.

Такой результат объясняется наличием радиуса перехвата δ = 0,2.

На рис. 11 справа можно увидеть сравнение графиков нейросетевого

управления с аналитическим. Как видно, управления значительно отлича-

ются на конечном участке траектории вследствие того, что нейросеть под-

страивает терминальные условия перехвата. Оптимальный синтез в задаче с

нефиксированным углом перехвата состоит из участков “Дуга-прямая” ли-

бо “Дуга-дуга” [4], а в задаче с фиксированным углом перехвата — в общем

случае из участка “Дуга-прямая-дуга” [21]. Именно последний вариант и син-

тезирует нейросеть. При этом, как видно из рис. 10, есть участок траектории,

где нейросеть выбирает не оптимальное, но близкое к оптимальному значе-

ние радиуса разворота. Второй причиной отличия является то, что нейросеть

Таблица 5. Начальные параметры движения цели и преследователя

Параметр

Значение Значение

Начальные координаты движения цели

(0,8; -0,4)

(-2,5; -0,25)

Постоянная скорость цели v_x

0,5

Постоянная скорость цели v_y

0,5

Начальные координаты движения преследователя

(0; 0)

Начальная ориентация преследователя ϕ(0)

Постоянная скорость преследователя v

Радиус перехвата δ

0,2

Машина Дубинса

Аналитическое решение

u(t)

Радиус перехвата

Цель

Точка перехвата

Управление нейросетевого

решения

1,0

0,5

Управление аналитического

решения

0,5

-0,5

–0,5

-1,0

0,5

1,0

1,5

2,0

0,5

1,0

1,5

2,0

Рис. 11. Сравнение функций управления от времени.

u(t)

Машина Дубинса

1,0

Аналитическое решение

Управление нейросетевого

Радиус перехвата

решения

Цель

0,8

Точка перехвата

Управление аналитического

решения

-2

0,6

-4

0,4

-6

0,2

-8

-10

-0,2

–10

-8

-6

-4

-2

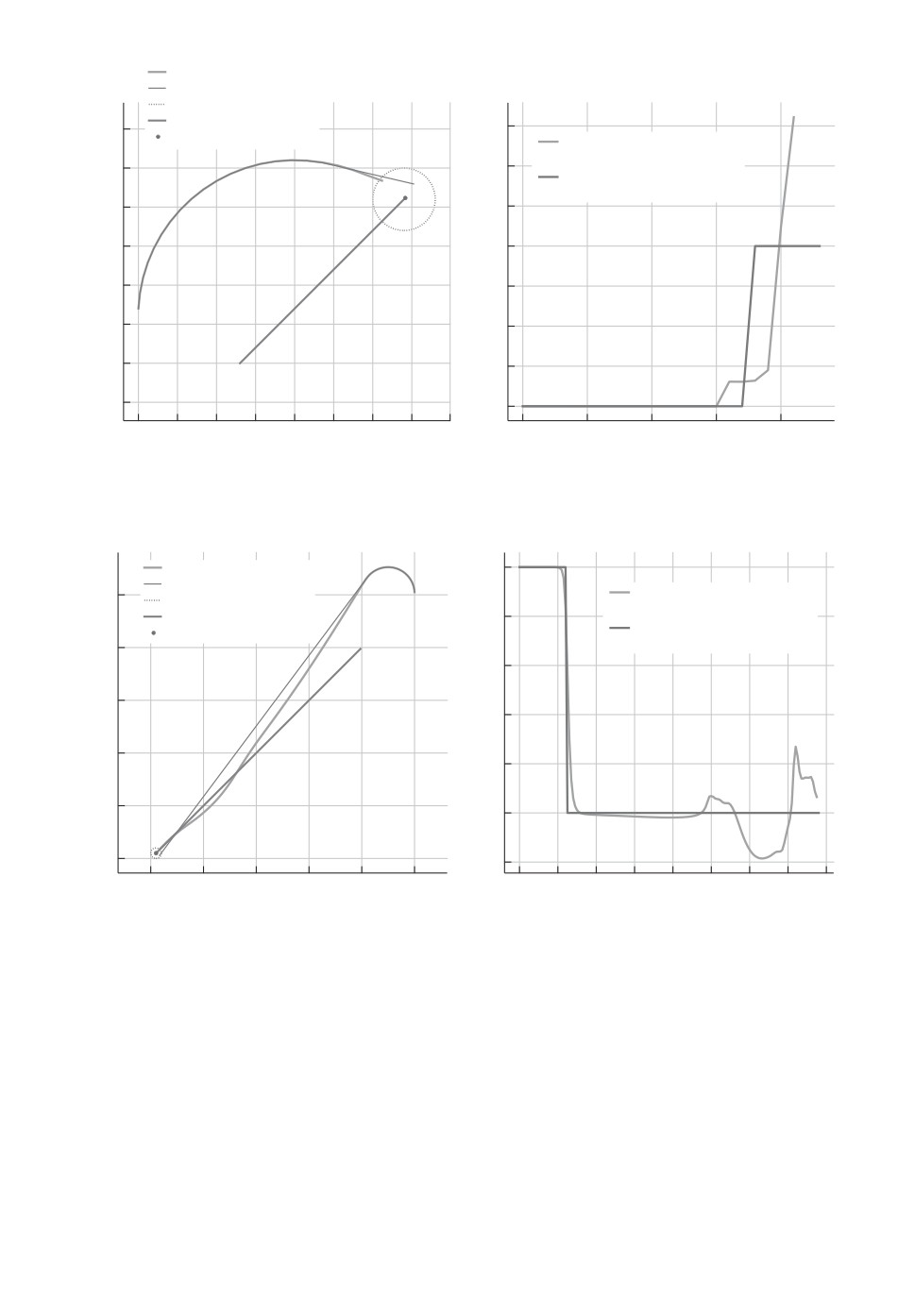

Рис. 12. Сравнение функций управления от времени.

оптимизирует локальную функцию вознаграждения, отличную от функцио-

нала быстродействия, который использовался при постановке задачи.

На рис. 12 изображены траектории перехвата цели и зависимость функ-

ции управления от времени. На правом графике можно наблюдать, что функ-

ция нейросетевого управления имеет значения, близкие к оптимальному, на

участке, где аналитическое решение дает нулевое управление. К тому же

отклонения нейросетевого управления не превышают значение радиуса пе-

рехвата δ. Времена перехвата в этом случае практически идентичны: T_opt ≈

≈ T_nn ≈ 21 с.

5.3. Анализ на чувствительность

Проанализируем, насколько нейросетевое решение зависит от входных па-

раметров, так как в теории нейросеть должна хорошо обобщать полученное

решение на состояния и параметры, которые еще “не видела” при обучении.

Для перехвата цели, движущейся по окружности, обучим нейросеть толь-

ко на цели с единичным радиусом и единичной угловой скоростью и прове-

рим, может ли она успешно ловить цель с другими параметрами. Как видно

на рис. 13, сеть успешно справляется с задачей, на левом рисунке угловая

Машина Дубинса

Аналитическое решение

Цель

Точка перехвата

-1

-2

–3

-1

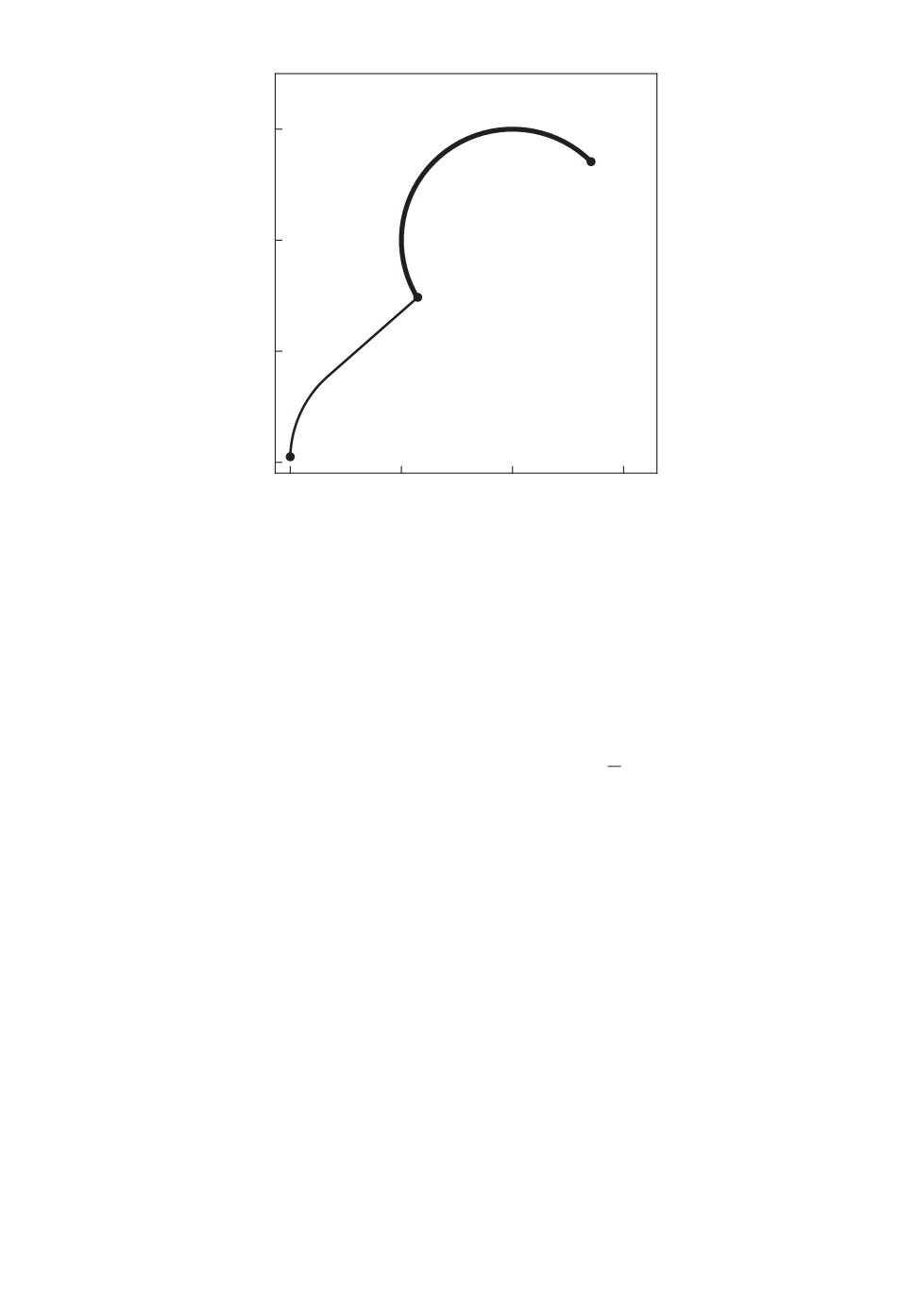

Рис. 13. Сравнение траекторий кругового перехвата при разных начальных

параметрах.

1,75

1,50

1,25

1,00

0,75

Машина Дубинса

0,50

Аналитическое решение

Радиус перехвата

Цель

0,25

Точка перехвата

–0,25

0,25 0,50 0,75

1,00

1,25

1,50

Рис. 14. Сравнение траекторий перехвата цели при разных начальных параметрах.

скорость у цели равна 0,7 от угловой скорости, используемой при обучении,

на правом рисунке изображен перехват обычной цели. Были проведены экс-

перименты для значений угловой скорости от 0,7 до 1,3, в которых нейросеть

успешно перехватывала цель.

В случае перехвата прямолинейно движущейся цели нейросеть обучалась

при значениях скорости цели v_x = v_y = 0,5. На рис. 14 изображены результа-

ты тестирования сети со скоростями, различающимися на 20% — на левом

рисунке цель имеет скорость v_x = v_y = 0,4, а на правом v_x = v_y = 0,6.

Из полученных результатов следует, что сеть хорошо обобщает решение.

Это может быть полезно для прикладных задач, так как в них параметры

зачастую известны с некоторой погрешностью.

6. Заключение

В работе были предложены два основанных на DDPG нейросетевых алго-

ритма синтеза траекторий перехвата машиной Дубинса целей, движущихся

по прямолинейной и круговым траекториям. Особенностями предложенных

алгоритмов является их способность работать с пространством непрерывных

действий, гарантированность обучения и работы с различными относитель-

ными начальными положениями целей и машины Дубинса. Показано, что

сеть успешно обобщает решение и в некоторых ситуациях предлагает лучшее

по быстродействию решение задачи перехвата.

Несомненные преимущества предложенных алгоритмов могут быть ис-

пользованы, а сами алгоритмы доработаны для получения барьерной поверх-

ности в дифференциальной игре двух автомобилей.

СПИСОК ЛИТЕРАТУРЫ

1. Isaacs R. Differential games. New York: John Wiley and sons, 1965.

Айзекс Р. Дифференциальные игры. М.: Мир, 1967.

2. Markov A.A. A few examples of solving special problems on the largest and smallest

values. / The communications of the Kharkov mathematical society. 1889. Ser. 2.

V. 1. P. 250-276.

3. Dubins L.E. On curves of minimal length with a constraint on average curvature and

with prescribed initial and terminal positions and tangents // Amer. J. Math. 1957.

No. 79. P. 497-516.

4. Галяев А.А., Бузиков М.Э. Перехват подвижной цели машиной Дубинса за крат-

чайшее время // АиТ. 2021. № 5. С. 3-19.

Galyaev A.A., Buzikov M.E. Time-Optimal Interception of a Moving Target by a

Dubins Car // Autom Remote Control. 2021. V. 82. P. 745-758.

5. Glizer V.Y., Shinar J. On the structure of a class of time-optimal trajectories //

Optim. Control Appl. Method. 1993. V. 14. No. 4. P. 271-279.

6. Бердышев Ю.И. О задачах последовательного обхода одним нелинейным объек-

том двух точек // Тр. ИММ УрО РАН. 2005. Т. 11. № 1. C. 43-52.

Xing Z. Algorithm for Path Planning of Curvature-constrained UAVs Performing

Surveillance of Multiple Ground Targets // Chin. J. Aeronaut. 2014. V. 27. No. 3.

P. 622-633.

Ny J.L., Feron E., Frazzoli E. On the Dubins Traveling Salesman Problem // IEEE

Transactions on Automatic Control. 2014. V. 57. P. 265-270.

Yang D., Li D., Sun H. 2D Dubins Path in Environments with Obstacle // Math.

Problem. Engineer. 2013. V. 2013. P. 1-6.

10.

Manyam S.G. et al. Optimal dubins paths to intercept a moving target on a circle //

Proceedings of the American Control Conference. 2019. V. 2019-July. P. 828-834.

11.

Caruana R., Niculescu-Mizil A. An empirical comparison of supervised learning

algorithms // ICML Proceedings of the 23rd international conference on Machine

learning. June 2006. P. 161-168.

12.

Arulkumaran K., Deisenroth M.P., Brundage M., Bharath A.A. Deep Reinforcement

Learning: A Brief Survey // IEEE Signal Processing Magazine. 2017. V. 34. No. 6.

P. 26-38.

13.

Perot E., Jaritz M., Toromanoff M., de Charette R. End-to-End Driving in a Realistic

Racing Game with Deep Reinforcement Learning // IEEE Conference on Computer

Vision and Pattern Recognition Workshops. 2017. P. 474-475.

14.

Al-Talabi A.A., Schwartz H.M. Kalman fuzzy actor-critic learning automaton

algorithm for the pursuit-evasion differential game // IEEE International Conference

on Fuzzy Systems (FUZZ-IEEE). 2016. P. 1015-1022.

15.

Hartmann G., Shiller Z., Azaria A. Deep Reinforcement Learning for Time Optimal

Velocity Control using Prior Knowledge // IEEE 31st International Conference on

Tools with Artificial Intelligence. 2019. P. 186-193.

16.

Helvig C.S., Gabriel Robins, Alex Zelikovsky The moving-target traveling salesman

problem // J. Algorithm. 2003. V. 49. No. 1. 2003. P. 153-174.

17.

Mnih V., Kavukcuoglu K., Silver D. et al. Human-level control through deep rein-

forcement learning // Nature. 2015. V. 518. P. 529-533.

18.

Uhlenbeck G.E., Ornstein L.S. On the theory of the brownian motion // Physic.

Rev. 1930. V. 36. P. 823-841.

19.

Hinton G.E., Srivastava N., Krizhevsky A. et al. Improving neural networks by

preventing co-adaptation of feature detectors. arXiv. 2012.

20.

Klambauer G., Unterthiner T., Mayr A. et al. Self-normalizing neural networks //

Advances in Neural Information Processing Systems. 2017. P. 972-981.

21.

Buzikov M.E., Galyaev A.A. Minimum-time lateral interception of a moving target

by a Dubins car // Automatica. 2022. V. 135. 109968.

Статья представлена к публикации членом редколлегии О.П. Кузнецовым.

Поступила в редакцию 28.07.2022

После доработки 17.11.2022

Принята к публикации 30.11.2022
