Журнал прикладной химии. 2023. Т. 96. Вып. 3
УДК 544.723:66.074.332:547.233
НИЗКОТЕМПЕРАТУРНЫЕ КОМПОЗИТНЫЕ СОРБЕНТЫ CO2
НА ОСНОВЕ АМИНОСОДЕРЖАЩИХ СОЕДИНЕНИЙ (обзор)
© А. Ж. Шешковас1,2, Ж. В. Веселовская1, Д. С. Селищев1, Д. В. Козлов1,*
1 Институт катализа им. Г. К. Борескова СО РАН,
630090, г. Новосибирск, пр. Академика Лаврентьева, д. 5
2 Новосибирский государственный университет,
630090, г. Новосибирск, ул. Пирогова, д. 1
Поступила в Редакцию 2 июня 2023 г.
После доработки 27 августа 2023 г.
Принята к публикации 15 сентября 2023 г.
Использование технологий, основанных на сжигании ископаемого углеродсодержащего топлива,
обусловливает поступление в атмосферу большого количества CO2, являющегося одним из основных
парниковых газов. В целях снижения уровня CO2 в атмосфере разрабатываются системы для его
сорбционного улавливания из различных газовых источников. Наибольший интерес представляют
сорбционные системы, позволяющие проводить процессы сорбции и десорбции CO2 в области низких
температур (25-200ºС). Чаще всего такие системы представляют собой композитные материалы,
состоящие из пористого носителя и диспергированного на нем хемосорбента CO2. Среди органических
хемосорбентов наиболее перспективными являются низколетучие аминосодержащие соединения. Рас-
смотрена классификация аминосодержащих композитных сорбентов по методу их приготовления:
пропиткой, ковалентной прививкой, in situ полимеризацией на поверхности носителя. Метод пропитки
отличается простотой и низкой себестоимостью реализации. Сорбционные характеристики ма-
териалов, полученных методом пропитки, зависят от эффективности диспергирования активного
компонента, определяющейся характеристиками пористой структуры носителя, в частности спо-
собностью последней к химическому или электростатическому взаимодействию с нанесенным амино-
содержащим соединением. Метод ковалентной прививки основан на закреплении алкоксиаминосиланов
на поверхности кремнеземных пористых материалов. Для реализации этого метода используются
носители с высоким содержанием силанольных групп на поверхности и с размером пор, достаточным
для обеспечения эффективного транспорта молекул CO2 к аминогруппам. Основным недостатком
метода прививки является малая толщина получаемых слоев аминосодержащего компонента. In situ
полимеризация используется для получения материалов с высоким содержанием привитых функцио-
нальных групп. При соблюдении условий, позволяющих исключить блокировку пор носителя, материалы
этого типа демонстрируют самую высокую сорбционную емкость по CO2.
Ключевые слова: улавливание CO2; сорбция; адсорбция; адсорбент; хемосорбент; аминосодержащее
соединение; композитный материал; синтез
DOI: 10.31857/S0044461823030015; EDN: PCCDWQ
Введение
связано с тем, что антропогенные выбросы CO2 могут
серьезно повлиять на экологическую обстановку в
В последние годы все больше внимания уделяется
мире, так как CO2 является одним из основных пар-
тематике поглощения и преобразования CO2. Это никовых газов. Мировые выбросы CO2 в атмосферу
226
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
227
в 2020 году составили 37.9 Гт.* Большую часть этих
среднесменно и 27 000 мг·м-3 как максимальное ра-
выбросов составляет CO2, получаемый при сжигании
зовое повышение концентрации.***
углеводородного топлива, причем, по прогнозам, ко-
CO2, выделенный из газового источника, может
личество такого CO2 будет неуклонно увеличиваться,
использоваться как сырье и растворитель в различных
поскольку растет потребление углеродсодержащего
отраслях промышленности [5-8], в качестве хлад-
топлива [1]. Необходимость решения проблемы из-
агента в системах охлаждения [9], а также в сельском
быточных выбросов CO2 в атмосферу признана всем
хозяйстве для углекислотной подкормки тепличных
мировым сообществом, и, в частности, в Российской
растений [10, 11]. Кроме того, в последнее время ак-
Федерации стратегия по декарбонизации экономики
тивно развиваются методы каталитической конверсии
закреплена на законодательном уровне.**
CO2 в ценные химические продукты [12-16].
С целью снижения содержания CO2 в атмосфере
Сорбционные методы улавливания СО2 можно
разрабатываются системы для его сорбции из различ-
разделить на два основных вида: адсорбционные и
ных газовых источников, таких как биогаз, дымовые
абсорбционные. Адсорбция — это процесс самопро-
газы и атмосферный воздух [1]. Все источники харак-
извольного концентрирования молекул компонента
теризуются разным содержанием CO2, что оказывает
газовой смеси на границе раздела фаз твердого ма-
существенное влияние на динамику сорбции (как пра-
териала с развитой внутренней поверхностью (ад-
вило, чем выше концентрация CO2, тем быстрее идет
сорбента) и газа; абсорбция — концентрирование
процесс). Таким образом, процессы обработки раз-
молекул вещества в объеме материала-поглотите-
личных газовых смесей будут различаться в зависи-
ля (абсорбента). Адсорбенты и абсорбенты по силе
мости от содержания в последних CO2. Установлено,
связывания CO2 на поверхности делятся на физи-
что биогаз содержит 25-45 об% CO2 [2], дымовые
ческие (слабое связывание) и химические (сильное
газы — 3-20 об% CO2 [3], атмосферный воздух —
связывание). Особенности химических абсорбентов
около 0.04 об% [4]. Таким образом, процесс сорбции
(хемосорбентов) CO2 состоят в том, что эти матери-
CO2 из воздуха протекает медленнее, чем из других
алы позволяют проводить процесс улавливания при
газовых источников. Тем не менее интерес к сорб-
низких парциальных давлениях CO2, сорбируя его в
ционным системам для улавливания CO2 из воздуха
том числе из воздуха [17].
сохраняется, поскольку для ряда практических задач
Выбор материала для улавливания CO2 во многом
требуется размещение сорбционного оборудования
зависит от температуры, при которой предполагается
в местах, удаленных от точечных источников CO2,
проводить процесс сорбции CO2, а также от условий
таких как промышленные предприятия, теплоэлек-
регенерации материала [17, 18]. По температуре сорб-
тростанции или биогазовые установки. Отметим, что
ции химические поглотители CO2 можно условно
эффективное удаление СО2 из воздуха необходимо не
разделить на низко-, средне- и высокотемпературные
только для решения задачи снижения выбросов CO2
[17] (табл. 1).
в атмосферу, но и для создания условий нормальной
При извлечении СО2 из горячих дымовых газов,
жизнедеятельности людей в условиях длительного
например выходящих их газовых турбин электро-
нахождения в замкнутом пространстве (убежище,
генераторов, рассматривается возможность приме-
подводная лодка, космический аппарат, шахта, тон-
нения среднетемпературных сорбентов на основе
нель), так как накопление CO2 в воздухе опасно для
MgO [26-29]. Материалы на основе CaO [30-32]
здоровья человека: ПДК CO2 составляет 9000 мг·м-3
или других высокотемпературных хемосорбентов
[29] используют в качестве сорбента для высокотем-
пературных процессов, в частности, в технологиях
* Crippa M., Guizzardi D., Banja M., Solazzo E.,
улавливания CO2 «до сжигания». Примером такой
Muntean M., Schaaf E., Pagani F., Monforti-Ferrario F.,
технологии является паровой риформинг метана,
Olivier J. G. J., Quadrelli R., Risquez Martin A., Taghavi-
использующийся для получения H2 [30]. Но в боль-
Moharamli P., Grassi G., Rossi S., Oom D., Branco A.,
шинстве задач, конечно, необходимо адсорбировать
San-Miguel J., Vignati E. Fossil CO2 emissions of all world
countries-2022 Report, EUR 31182 EN. Publications Office
СО2 при низких температурах, близких к температуре
of the European Union. Luxembourg, 2022.
окружающей среды [3, 17-25]. При этом чем ниже
будет температура регенерации низкотемпературного
** Указ Президента РФ от 04.11.2020 № 666 «О со-
кращении выбросов парниковых газов»; Распоряжение
Правительства РФ от 29.10.2021 № 3052-р об утверждении
*** Гигиенические нормативы ГН 2.2.5.2100-06.
Стратегии социально-экономического развития РФ с низ-
Предельно допустимые концентрации (ПДК) вредных
ким уровнем выбросов парниковых газов до 2050 г.
веществ в воздухе рабочей зоны.
228
Шешковас А. Ж. и др.
Таблица 1
Основные типы регенерируемых хемосорбентов СО2
Температура
Температура
Литературный
Тип сорбента СО2
Активный компонент
сорбции, °С
десорбции, °С
источник
Низкотемпературные
25-60
80-200
Амины (в том числе аминосодержащие поли-
[17-23]
меры и ионные жидкости)
K2CO3
[17, 24, 25]
Среднетемпературные
200-350
300-600
MgO
[26-29]
Высокотемпературные
600-800
800-950
CaO
[30-32]
сорбента, тем выше будет рентабельность промыш-
нат-бикарбонатной технологии. Однако процессы
ленного процесса.
абсорбции CO2 водными растворами аминов имеют
Среди неорганических низкотемпературных хе-
существенные недостатки, к которым относятся: кор-
мосорбентов CO2 чаще всего применяют K2CO3,
розионная активность аминов, их высокая летучесть
который в присутствии H2O и CO2 превращается в
и нестабильность в кислородсодержащей среде из-за
KHCO3 [17, 24, 25]; другими сорбентами такого типа
окислительных процессов [46, 47].
являются Na2CO3, ZnO [33]. Карбонат-бикарбонатная
Для решения проблемы с уносом летучего ами-
технология на основе K2CO3 или Na2CO3 позволяет
на при использовании традиционных водно-ами-
извлекать СО2 из влажных газовых смесей с большим
новых растворов предлагается использовать неле-
содержанием кислорода, поскольку активный компо-
тучие аминосодержащие хемосорбенты, имеющие
нент не подвержен окислению. Твердые карбонаты
структуру полимера или расплава органической
не используют в чистом виде из-за кинетических
соли (ионной жидкости), для которых характерны
затруднений, возникающих при протекании топохи-
низкие температуры регенерации после взаимодей-
мической реакции [33, 34]. На практике нашли при-
ствия с CO2 (около 100°С) [19, 20]. Однако боль-
менение композитные сорбенты, в составе которых
шинство таких материалов имеет очень высокую
K2CO3 нанесен на химически инертный носитель
вязкость [48, 49], что может значительно снижать
α-Al2O3 [35, 36]. Такой материал успешно исполь-
скорость сорбции CO2 вследствие диффузионных
зуется в Республике Корея для улавливания CO2 из
затруднений. Для ускорения процесса сорбции CO2
дымовых газов угольной теплоэлектростанции города
обычно предлагается либо растворять такие амино-
Хадонг [37-39]. Основным недостатком сорбентов на
содержащие соединения в менее вязких, но неле-
основе K2CO3 по сравнению с другими низкотемпе-
тучих растворителях [49, 50], либо наносить их на
ратурными поглотителями CO2 является достаточно
пористые матрицы для диспергирования активного
высокое энергопотребление при эксплуатации (в ос-
компонента [17-23]. Материалы, полученные вто-
новном затраты тепловой энергии на регенерацию
рым путем, можно назвать композитными сорбента-
материала: нагрев и термодесорбцию CO2). Так, в
ми CO2.
работе [40] было показано, что энергозатраты на ре-
В настоящее время проведено большое количество
генерацию материала K2CO3/α-Al2O3 составляют
исследований, направленных на получение и изуче-
4.4 ГДж·т-1(CO2).
ние сорбционных свойств композитных материалов
Более выгодны с точки зрения энергозатрат низ-
на основе пористого носителя и аминосодержащего
котемпературные сорбционные системы на основе
хемосорбента CO2. Материалы этого типа представ-
аминов и более сложных органических соединений,
ляют большой интерес для использования в процес-
содержащих в своем составе аминогруппы. Для при-
сах улавливания CO2 из-за возможности сочетания
менения в промышленных установках обычно ис-
высокой сорбционной емкости, низких энергозатрат
пользуют такие органические хемосорбенты CO2,
на регенерацию и высокой стабильности материалов
как моноэтаноламин, диэтаноламин и метилдиэта-
в циклических сорбционных процессах.
ноламин [41-43]. В целом в настоящее время энер-
Цель работы — анализ существующих подходов
гозатраты на извлечение СО2 из дымовых газов те-
к приготовлению аминосодержащих композитных
плоэлектростанций (без учета их очистки от сажи и
материалов и свойств полученных материалов в про-
кислых газов) удалось понизить до 2.0-2.3 ГДж·т-1
цессах сорбции CO2 и последующей термической
(CO2) [44, 45], что значительно ниже, чем в карбо-
регенерации.
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
229
Взаимодействие аминосодержащих
Методы приготовления аминосодержащих
хемосорбентов и CO2
композитных сорбентов
Композитные сорбенты CO2 на основе аминосо-
Аминосодержащие композитные сорбенты класси-
держащих органических соединений в последнее
фицируются по методу их приготовления [18, 56-58].
время рассматриваются для использования в раз-
Первый тип — сорбенты, полученные методом про-
личных практических приложениях (см., например,
питки носителя раствором аминосодержащего компо-
[17-19, 51]). В частности, отметим, что такие ком-
нента; второй тип — сорбенты, полученные методом
позитные сорбенты были предложены к примене-
ковалентного связывания функциональных групп
нию на Международной космической станции для
носителя и аминосодержащего компонента (методом
очистки воздуха [51]. Их преимущество заключается
ковалентной прививки); третий тип — сорбенты,
в том, что поглощение CO2 происходит посредством
полученные методом полимеризации аминосодержа-
химического взаимодействия аминогруппы актив-
щего компонента непосредственно на поверхности
ного компонента и CO2, при этом реакция являет-

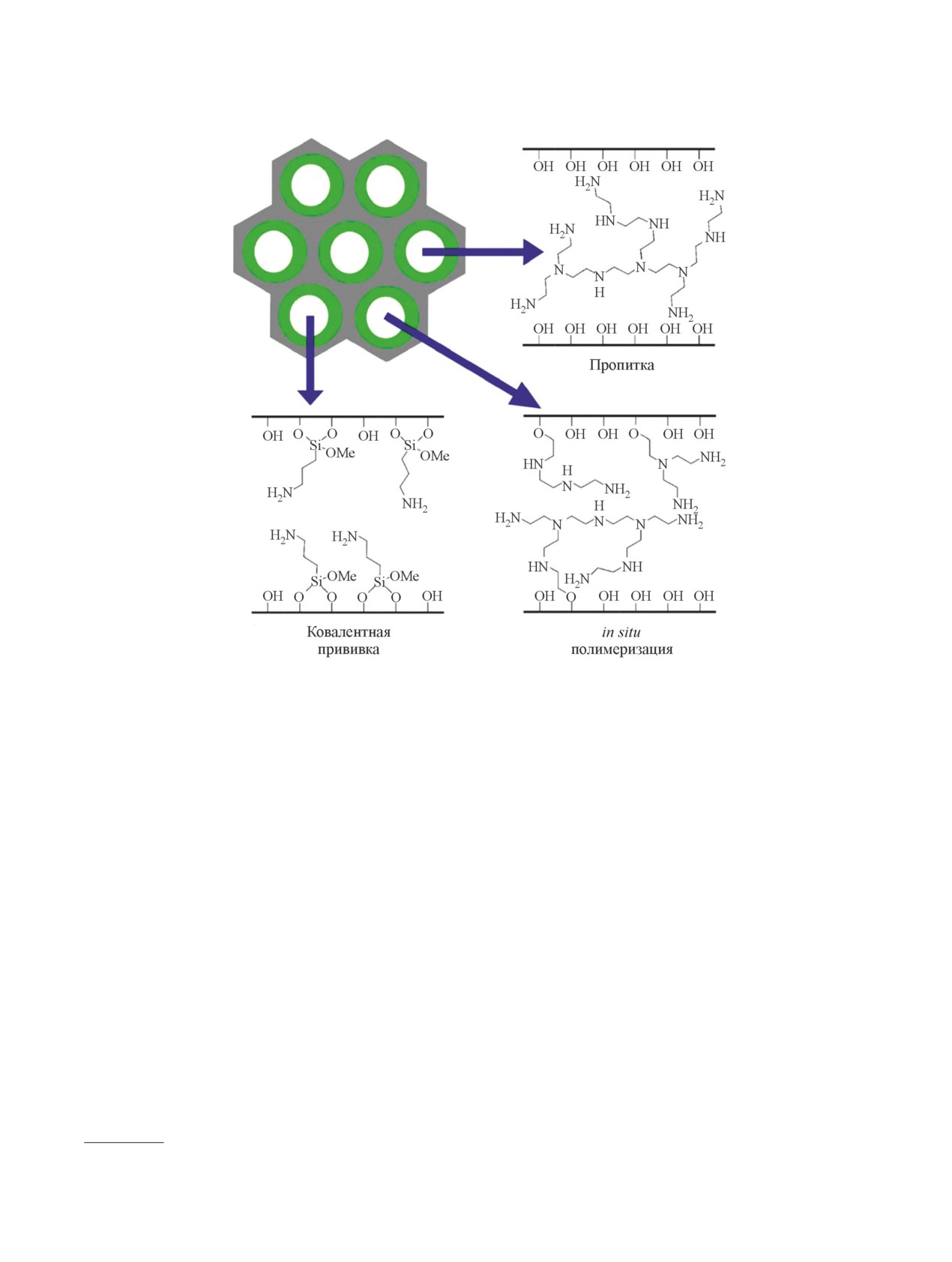

носителя (рис. 1).
ся экзотермической и обычно не имеет энергетиче-
ского барьера, что позволяет проводить процесс в
Аминосодержащие композитные сорбенты CO2,
стандартных условиях и при невысоких концентра-
получаемые методом пропитки
циях CO2.
В безводной среде химическое взаимодействие
В качестве растворителя аминосодержащего ак-
CO2-амин требует наличия одной молекулы CO2
тивного компонента на практике чаще всего исполь-
и двух первичных или вторичных аминогрупп для
зуют летучие полярные органические вещества типа
получения замещенного карбамата аммония (I) [52,
алифатических спиртов, ацетона и т. п. При этом
53]. Максимальное количество CO2, которое может
применяют метод пропитки с упариванием раство-
связать амин, определяется стехиометрическим со-
ра [59]: к пористому носителю добавляют неболь-
отношением 0.5 моль CO2 на 1 моль N.
шой избыток рабочего раствора (больше общего
объема пор), который затем упаривается на стадии
CO2 + 2R1R2NH R1R2NH2+ +
сушки материала. Наилучшие характеристики среди
(I)
+ R1R2NCOO-.
аминосодержаших органических соединений (низ-
кую летучесть и высокую удельную сорбционную
Механизм, предложенный P. V. Danckwerts [53],
емкость по CO2) имеет разветвленный полиэтилен-
предполагает протекание реакции (I) в две стадии с
имин.
промежуточным образованием цвиттер-иона. В свою
Часто для метода пропитки аминосодержащими
очередь J. E. Crooks и J. P. Donnellan оспорили это
растворами используют кремнийоксидные пористые
утверждение и предложили одностадийный меха-
носители из-за их узкого распределения мезопор, кис-
низм, в основе которого лежит реакция третьего по-
лотности поверхности и большого объема пор. Так,
рядка между двумя молекулами амина и одной моле-
например, аминофункционализированные кремний-
кулой CO2 [54].
оксидные материалы могут содержать до 50-75 мас%
В присутствии H2O реакция между амином и CO2
полиэтиленимина внутри порового пространства
происходит немного иначе: в зависимости от кис-
носителя [56].
лотности среды образуется карбонат или бикарбонат
Впервые такие композитные материалы были про-
замещенного аммония (II). При этом идет взаимодей-
демонстрированы в работе [60]. Материал, получен-
ствие CO2 с третичными аминами, что в отсутствие
ный в результате пропитки силикатного носителя
H2O или спиртов невозможно [55]. В итоге стано-
MCM-41 раствором полиэтиленимина, имел сорб-
вится возможной сорбция CO2 в соотношении 1:1 по
ционную емкость по CO2 110-133 мг(CO2)·г-1(ад-
отношению к N, что вдвое больше, чем в безводных
сорбента) в зависимости от массового содержания
условиях.
полиэтиленимина. Также было показано, что для ре-
генерации материала после сорбции CO2 достаточно
нагреть его до 75°С.
CO2 + R1R2NH + H2O
Типичная методика приготовления композитного
сорбента путем нанесения полиэтиленимина на крем-
(II)
нийоксидный носитель описана в [61]: спиртовой
+ H+.
раствор полиэтиленимина смешивают с прокаленным
230
Шешковас А. Ж. и др.
Рис. 1. Схематичное изображение композитных аминосодержащих материалов, получаемых различными методами
синтеза [18].*
мезопористым кремнийоксидным носителем, затем
пористой структурой, что должно улучшить эффек-
полученную суспензию непрерывно перемешивают
тивность сорбции следующим образом: мезопоры
и создают слабый вакуум, способствующий перено-
будут участвовать в диспергировании и закреплении
су частиц амина во внутреннюю часть. После этого
активного компонента, в то время как макропоры обе-
материал сушат при температуре, необходимой для
спечат легкий транспорт газов к активным центрам
полного удаления растворителя.
хемосорбции, что увеличит проницаемость и снизит
W. J. Son и др. [62] установили, что емкость для
перепад давления. На SiO2 с бимодальной структу-
композитов на основе полиэтиленимина будет па-
рой пор при массовом содержании полиэтиленимина
дать в следующем ряду силикатных носителей:
65 мас% авторы получили значения сорбции около
KIT-6 > SBA-15 ≈ SBA-16 > MCM-48 > MCM-41, что
210 мг(CO2)·г-1(сорбента), что приближается к тео-
авторы связывают с уменьшением среднего размера
ретически возможным значениям для данного актив-
пор носителя в этом ряду от 6.0 до 2.8 нм. Кроме того,
ного компонента. В работе [64] приведены оценки
размер пор считается наиболее важным фактором в
энергопотребления на стадии регенерации сорбента
отношении управления кинетикой сорбции CO2 при
полиэтиленимин/SiO2: 2.3-3.5 ГДж·т-1(CO2) в зависи-
условии, что весь активный компонент размещен
мости от способа регенерации материала; оценочная
внутри пор.
стоимость процесса улавливания CO2 при этом
Интересным решением выглядит пропитка носите-
составила 48.1-75.2 $ на 1 т CO2, что сравнимо со
лей с иерархической структурой пор (см., например,
стоимостью высокоразвитой технологии улавливания
[63]). В работе используется носитель с мезо-макро-
CO2 водно-аминовым раствором (62.8 $ на 1 т CO2).
Интересное решение для синтеза композитных
сорбентов на основе тетраэтиленпентамина при-
* ®American Chemical Society, 2016. Лицензия ACS
AuthorChoice Lycence.
ведено в работах [65, 66]. Стандартно носители с
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
231
регулярной пористой структурой типа МСМ-41 и
Взаимодействие аминосодержащих
SBA-15 готовят следующим образом: на стадии
хемосорбентов CO2 и поверхности носителя
синтеза в суспензию добавляют поверхностно-ак-
тивное вещество, которое на стадии прокаливания
Иногда можно встретить критику приготовления
выжигается или удаляется иным способом. Однако
композитных сорбентов методом пропитки из-за не-
вместо выжигания поверхностно-активного веще-
способности активного компонента взаимодейство-
ства авторы сразу пропитали носитель раствором
вать с поверхностью [68]. В таких случаях говорят,
тетраэтиленпентамина. Для синтеза приведенных
что жидкий активный компонент может легко вымы-
носителей используют следующие поверхностно-ак-
ваться или выпариваться из носителя, что приводит
тивные вещества: цетилтриметиламмония бромид
к деградации материала. Для получения методом
для МСМ-41 и Pluronic P123 для SBA-15. В случае
пропитки стабильного композитного сорбента CO2
МСМ-41 цетилтриметиламмония бромид дисперги-
следует использовать носители, поверхность которых
рован в каналах, подобно спицам в колесе [66, 67].
взаимодействует с нанесенным аминосодержащим
После нанесения на непрокаленный МСМ-41 ами-
хемосорбентом.
носодержащий компонент распределяется внутри
Например, в работе [69] был проведен синтез
мицелл поверхностно-активного вещества, образу-

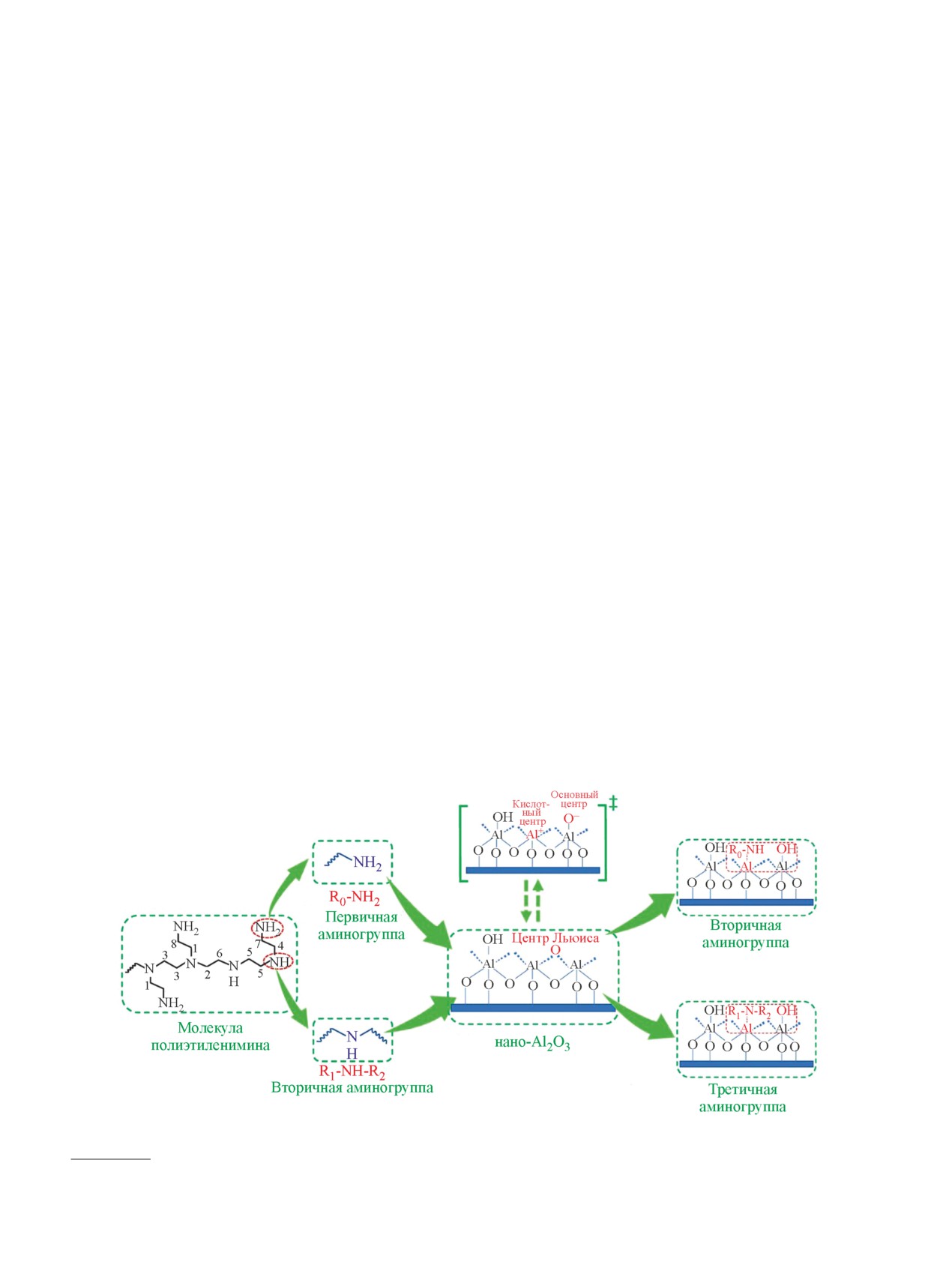

материала полиэтиленимин/наночастицы Al2O3.
ющих сетку в мезопорах носителя. Этот подход спо-
Данный носитель был выбран по причине большей
собствует диспергированию и стабилизации молекул
гидротермальной стабильности в сравнении с си-
тетраэтиленпентамина. Полученный таким образом
ликагелем. Al2O3, использовавшийся в работе, явля-
материал проявлял высокую сорбционную емкость:
ется амфотерным оксидом, содержащим кислотные
200 мг(СО2)·г-1(сорбента) при 5%-ном содержании
центры Льюиса, которые взаимодействуют с ами-
CO2 в газовом потоке и 210 мг(СО2)·г-1 — в потоке
ногруппами полиэтиленимина (рис. 2). Связь Al—O
чистого СО2. Однако уже на шестом цикле сорбци-
диссоциирует с образованием кислотного центра
онных экспериментов материал показал снижение
(Al+) и основного центра (O-). При пропитке рас-
сорбционной емкости на 8.5%, что свидетельствует
твором полиэтиленимина первичная или вторичная
о высокой степени деградации материала. Впрочем,
аминогруппа теряет один протон и взаимодействует
недостаточно высокая стабильность в сорбционных
с кислотным центром, в то время как сам протон при-
циклах в целом характерна для композитных сорбен-
соединяется к основному центру. Вследствие такого
тов на основе тетраэтиленпентамина из-за достаточно
взаимодействия улучшается термическая стабиль-
высокой летучести активного компонента [65].
ность композита из-за образования дополнительных
Рис. 2. Взаимодействие аминогрупп полиэтиленимина и поверхности носителя Al2O3 [69].*
* ®American Chemical Society, 2021. Разрешение на публикацию получено 13.06.2023.
232
Шешковас А. Ж. и др.
связей между аминогруппами полиэтилениминa и
ногруппой и группами Si—OH). Во втором случае
носителем. Сорбционная емкость такого материала
ионная пара находится в такой ориентации, что за-
с массовым содержанием полиэтилениминa 55 мас%
нимает практически максимум возможной площади
составила 133.6 мг(CO2)·г-1(сорбента).
на носителе, что уменьшает количество ионов в мо-
Согласно работам [60, 70], для материалов на ос-
нослое на единицу площади поверхности носителя
нове силикагеля и силикатных носителей характерны
по сравнению с первым случаем, когда ионная пара
следующие реакции взаимодействия аминогрупп с
занимает заметно меньшую площадь на поверхности
поверхностными силанольными группами:

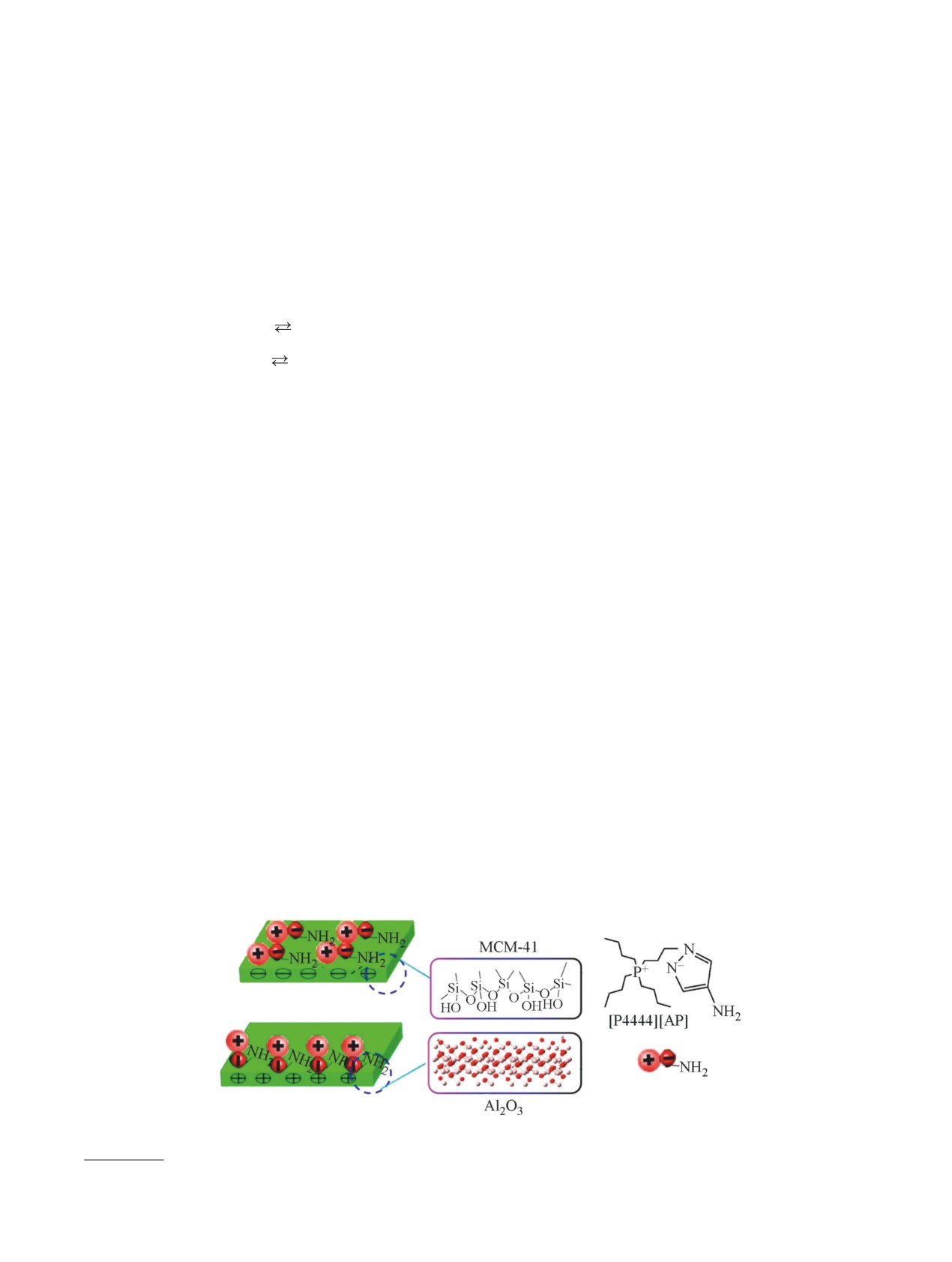

носителя (рис. 3). По мнению авторов работы [71],
именно более выгодная ориентация ионных пар ион-
Si—OH + RNH2 Si—O-N+H3R,
(III)
ной жидкости позволяет обеспечить более высокую
при использовании в
эффективность сорбции CO2
Si—OH + R2NH Si—O-N+H2R2 .
(IV)
качестве носителя материала с положительно заря-
женной поверхностью (Al2O3).
В результате такого взаимодействия аминогруппы,
связывающиеся с поверхностью, дезактивируются,
Аминосодержащие композитные сорбенты CO2,
образуя соли аммония, и не могут участвовать в сорб-
получаемые методом прививки
ции СО2, однако благодаря этому взаимодействию
молекулы хемосорбента лучше удерживаются на по-
Метод прививки основан на химической реакции
верхности.
между концевыми функциональными группами по-
Аминосодержащие ионные жидкости способны
лимеров и комплементарными реакционноспособ-
взаимодействовать с поверхностью носителя по-
ными группами на поверхности носителя (подлож-
средством не только химического, но и кулоновского
ки). Реакционноспособные полимеры могут быть
взаимодействия. Например, в работе [71] использо-
синтезированы с помощью методов радикальной,
вали ионную жидкость [P4444][AP], где [P4444] —
анионной и других технологий полимеризации и со-
тетрабутилфосфоний, [AP] — 3-аминопиразолат
полимеризации. Для прививки можно использовать
(структурная формула ионной жидкости приведена
четко определенные полимеры с узким молекуляр-
на рис. 3). Данным соединением были пропитаны ме-
но-массовым распределением, что приводит к полу-
зопористые носители МСМ-41 и Al2O3. Поверхность
чению на поверхности носителя полимерных «ще-
частиц мезопористого Al2O3 имеет положительный
ток», состоящих из «ворсинок» одинаковой длины.
ζ-потенциал, поэтому анион ионной жидкости при-
Однако существенным недостатком этой методики
тягивается к поверхности, а катион отталкивается от
является малая максимальная толщина получаемых
поверхности Al2O3 (рис. 3). В случае пропитки этой
слоев. По сути прививка является самоограничива-
же ионной жидкостью носителя МСМ-41 (рис. 3) к
ющимся процессом, потому что прививаемые поли-
отрицательно заряженным силанольным группам
мерные цепи должны сначала диффундировать через
притягиваются как катион, так и положительно за-
существующую полимерную пленку, чтобы достичь
ряженная аминогруппа аниона ионной жидкости
реакционных участков на поверхности. Этот барьер
(при этом образуются водородные связи между ами-
исключенного объема становится более выраженным
Рис. 3. Схема кулоновского взаимодействия ионной жидкости и поверхности носителей MCM-41 и Al2O3 [71].*
* ®American Chemical Society, 2014. Разрешение на публикацию получено 13.06.2023.
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
233
по мере увеличения толщины связанного полимер-
Взаимодействие между носителем и алкокси-
ного слоя. Закрепление полимера может быть вы-
аминосиланом описывается как конденсация ги-
полнено либо из раствора, либо из расплава. Однако
дроксильных групп с образованием органических
закрепление из расплава обычно приводит к более
остатков, связанных с поверхностью, и включает
высокой плотности прививки из-за экранирования ис-
реакцию одной, двух или трех гидроксильных групп
ключенных объемных взаимодействий [72]. Другими
поверхности с одной молекулой алкоксиаминосилана
вариантами минимизации исключенных объемных
(V). Следовательно, природа связанных частиц будет
взаимодействий и получения тем самым более тол-
зависеть от количества и распределения гидроксиль-
стых (10-30 нм) привитых слоев является проведение
ных групп на поверхности силикагеля. Образование
прививки из θ-растворителя [73] или из концентриро-
новых силанольных групп на поверхности силикаге-
ванного раствора полимера [74].
ля авторы [76] подтверждали при помощи методов
Способ прививки аминосодержащих соединений
ИК- и ЯМР-спектроскопии. Полученный аминопро-
был запатентован в 1992 г. [75], результаты исследо-
пиловый гель представлял собой твердое вещество
вания полученного материала были опубликованы
с площадью поверхности 200 м2·г-1, общим объе-
в 1995 г. [76]. Для синтеза композитного материала
мом пор 0.7 см3·г-1 и средним диаметром пор 11 нм.
использовали силикагель марки Davison grade 62 и
Согласно представлениям авторов работы [76], на
3-аминопропилтриэтоксисилан. Реакцию проводи-
1 нм2 поверхности аминопропилового геля чаще все-
ли в условиях кипячения осушенного силикагеля и
го закреплялись две привитые молекулы алкоксиа-
алкоксиаминосилана в растворе м-ксилола в течение
миносилана (VI). Синтезированный материал тести-
длительного времени, затем полученный продукт
ровали в сорбционном эксперименте при комнатной
промывали м-ксилолом и пентаном. В итоге был
температуре с использованием сухой или увлажнен-
приготовлен гель, содержащий в среднем 2.5 ± 0.1
ной газовой смеси с содержанием CO2 8.3%. При
частицы —CH2CH2CH2NH2 на 1 нм2 поверхности
этом материал продемонстрировал сорбционную ем-
[1.2 ммоль(N)·г-1]. Гель сушили в вакууме при 100°С,
кость 9.10 мг(CO2)·г-1(сорбента) в сухих условиях и
а затем активировали при 160°С, что позволяло пол-
20.80 мг(CO2)·г-1(сорбента) в присутствии паров H2O
ностью удалить H2O.
в газовой смеси. Данная методика синтеза стала одной
из основных во многих последующих исследованиях.
(V)
(VI)
234
Шешковас А. Ж. и др.
Для улучшения сорбционных характеристик ком-
требуемая для регенерации материалов после стадии
позитных материалов, получаемых данным методом,
сорбции CO2, составляет всего 75°С.
изменяют некоторые параметры синтеза: раствори-
Рассмотрим, как изменяется сорбционная емкость
тель (чаще всего используют толуол); носитель; тем-
материалов, полученных методом прививки, в за-
пературу, при которой проводят кипячение в растворе
висимости от размера пор носителя [79]. В работе
[77]; условия сушки материала (например, в работе
использовали кремнийоксидные носители МСМ-41,
[78] термообработку проводили при 120°С, а не при
SBA-15 и PE-SBA-15 (носитель с расширенными
160°С, как было предложено изначально в работе
порами), к которым был привит моноаминосилан
[76]), а также применяют различные алкоксиамино-
(табл. 2). Итоговое количество привитого азота увели-
силаны: моно-, ди- и триаминосиланы [79].
чивается с увеличением площади поверхности носи-
Например, в работе [80] описывают метод приго-
теля. Казалось бы, сорбционная емкость должна быть
товления материалов на таких носителях, как крем-
пропорциональна количеству азота на поверхности,
нийоксидный ксерогель и МСМ-48. Носители были
однако это не так. По всей видимости, на сорбцион-
приготовлены по методике, описанной в работе [81].
ную емкость влияет и размер пор носителя. Причем
Для прививки использовали 3-аминопропилтриэток-
при малых размерах пор сорбция становится более
сисилан. В сравнении с методикой [76] помимо носи-
затрудненной из-за блокировки активных центров.
теля был изменен только растворитель: м-ксилол за-
Также был сделан вывод, что прививка разрушает
менен на толуол. Эксперименты проводили методом
структуру материала на основе SBA-15 с расширен-
термогравиметрического анализа при 25°С и содер-
ными порами, что негативно сказывается на свой-
жании CO2 в потоке газов около 5 об%. Сорбционные
ствах сорбента.
емкости для ксерогеля и МСМ-48 составили 27 и
Также в этой работе было проведено исследова-
50 мг(CO2)·г-1 соответственно. Авторы утверждают,
ние сорбционной емкости по CO2 в зависимости от
что увеличение емкости происходит вследствие уве-
количества аминогрупп в прививаемом алкоксиами-
личения площади поверхности носителя и соответ-
носилане. Такие материалы были синтезированы на
ственно большего количества гидроксильных групп
носителе SBA-15. В работе [79] были предложены
на поверхности. Площадь поверхности ксерогеля со-

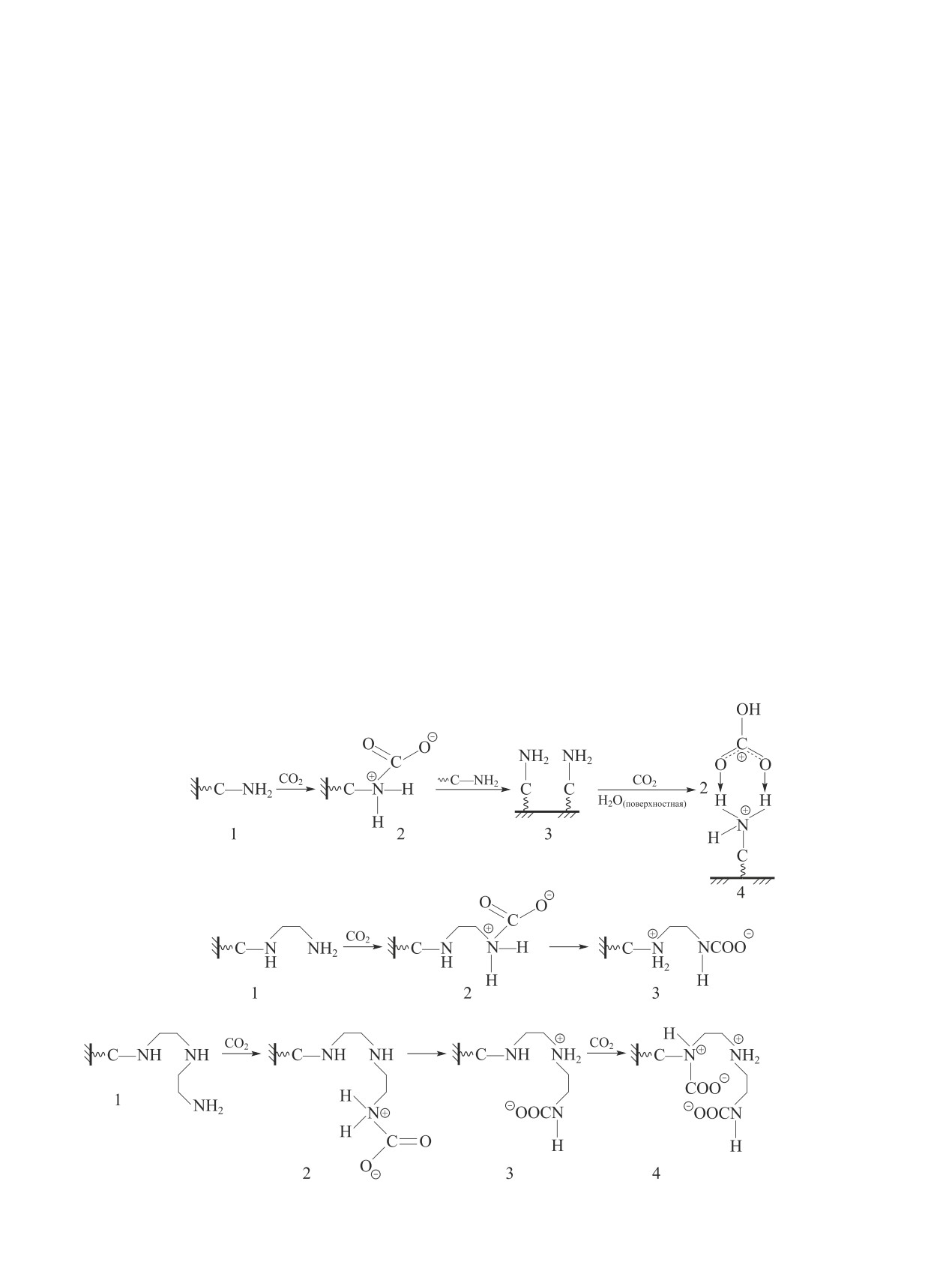

механизмы реакции CO2 с привитыми моно-, ди- и
ставляет 816, а МСМ-48 — 1389 м2·г-1. Температура,
триаминосиланами [(VII)-(IX) соответственно].
(VII)
(VIII)
(IX)
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
235
Таблица 2
Краткая характеристика кремнийоксидных носителей и композитных материалов, полученных на их основе
путем прививки моноаминосилана, по данным работы [79]*
Носитель
Композитный материал
носитель
SBET, м2·г-1
Vобщ, см3·г-1
dср, нм
содержание N, ммоль·г-1
сорбционная емкость по CO2, ммоль·г-1
MCM-41
864
0.62
3.8
2.02
0.39
SBA-15
782
0.73
6.7
1.89
0.45
PE-SBA-15
655
2.29
17.3
1.59
0.15
При увеличении количества аминогрупп в при-
поверхности амином не требовалось. Скорее важна
виваемом алкоксиаминосилане увеличивается и со-
была высокая плотность доступных аминогрупп без
держание азота в материале. В результате материал,
значительной закупорки пор. Для синтеза использо-
полученный путем прививки триаминосилана к по-
верхности SBA-15, содержит 3.68 ммоль(N)·г-1, и его
сорбционная емкость по CO2 равна 2.41 ммоль·г-1
(или 106.04 мг·г-1), что соответствует реакции с CO2
по схеме (IX) [79].
Ранее уже была приведена схема взаимодействия
гидроксильных групп носителя и алкоксисиланоль-
ных групп алкоксиаминосилана (V), однако по та-
кой схеме складывается представление, что все три
алкоксигруппы алкоксиаминосилана связываются с
OH-группами поверхности, но, как утверждают авто-
ры работы [77], обычно в безводной среде прививка

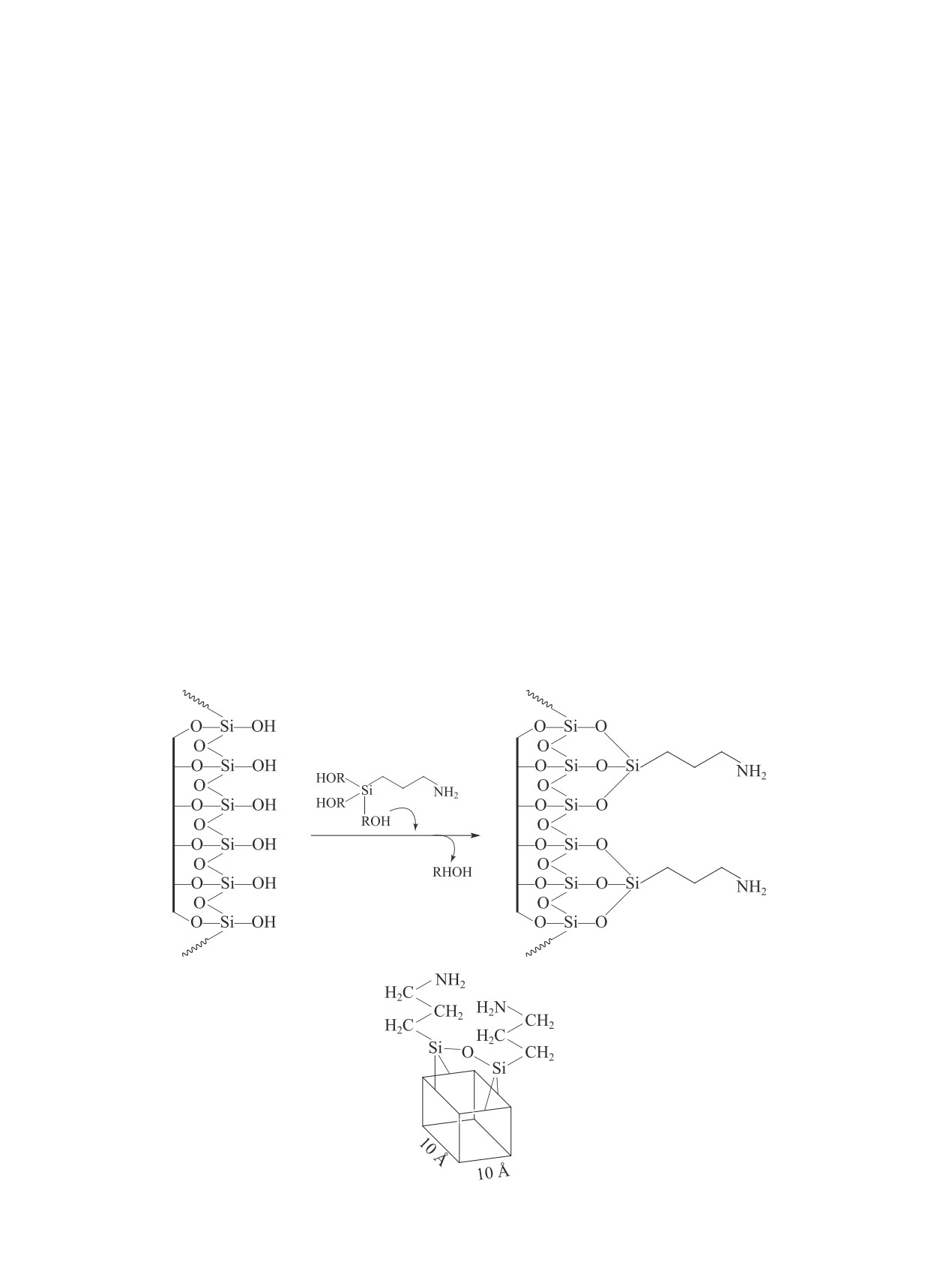

происходит так, как это представлено на рис. 4, а, т. е.
одна или даже две алкоксигруппы могут не реагиро-
вать с поверхностью носителя.
Для закрепления свободных алкоксилигандов и
полного покрытия поверхности к материалу носителя
может быть добавлена H2O для получения гидрати-
рованной поверхности. Адсорбированная H2O уве-
личивает поверхностную плотность гидроксильных
групп и инициирует гидролиз непрореагировавших
алкоксигрупп, что увеличивает степень покрытия
поверхности аминосодержащим компонентом.
Существует две модели для описания поверх-
ности материала, получаемого в присутствии H2O
(рис. 4, б и в). Авторы работы [77] считают, что пер-
вая модель (рис. 4, б), предложенная авторами ра-
боты [81], не полностью отражает реальное взаи-
Рис. 4. Предполагаемая структура поверхности сили-
модействие между поверхностью и прививаемым
катного носителя, образующейся в результате безвод-
ной прививки аминоалкоксисилана (а); предполагаемая
соединением. Исследователи утверждают, что вза-
структура поверхности материала, получаемая при мо-
имодействие может происходить не только между
нослойном покрытии аминоалкоксисиланом силикатно-
OH-группами поверхности и аминоалкоксисиланом,
го носителя в присутствии H2O (б); предлагаемый рост
но и через мостики Si—O—Si к уже привитым ами-
трехмерного полиаминосилоксанового слоя на ранней
носиланам (рис. 4, в). Поскольку целью исследования
стадии, происходящий во время прививки алкоксисила-
было получение материала с высокой адсорбцион-
новых соединений в присутствии H2O (в); R — триами-
ной способностью по СО2, монослойное покрытие
новая цепь [77].**
* ® Elsevier B.V., 2009. Разрешение на публикацию
** ®American Chemical Society, 2007. Разрешение на
№ 5620111165873 получено 01.09.2023.
публикацию получено 13.06.2023.
236
Шешковас А. Ж. и др.
вались силикатный носитель МСМ-41 и 3-[2-(2-ами-
мономера и группы-инициатора на поверхности но-
ноэтиламино)этиламино]пропилтриметоксисилан.
сителя, запускающей процесс полимеризации. Метод
В работе проводили прививку с добавлением и без
очень хорош для решения задач получения материа-
добавления H2O, а также изменяли температуру, при
ла с максимально высоким содержанием желаемых
которой происходила реакция, в интервале от 70 до
функциональных групп. Например, если говорить
110°С. Оказалось, что при 110°С (стандартная темпе-
об аминосодержащих композитах, то в работе [82]
ратура, используемая в большинстве исследований)
исследователям удалось получить материал с рекорд-
образовывались продукты с самым низким содержа-
ным содержанием азота (15 ммоль·г-1). Однако у
нием N в продукте, всего 6.65 ммоль·г-1, в то время
метода есть недостатки: полимеризация часто про-
как при 85°С был получен продукт с содержанием N
текает неконтролируемо, что может привести к не-
7.95 ммоль·г-1 в присутствии H2O и 5.98 ммоль·г-1
воспроизводимости результатов. Для того, чтобы
без добавления H2O. Затем было проведено сравнение
полимеризация проходила более контролируемо, мо-
сорбционных свойств двух образцов, приготовленных
номер модифицируют, однако это может привести к
методом безводной прививки и прививки в присут-
снижению количества прививаемых функциональных
ствии H2O при оптимальной температуре реакции
групп.
(85°С): их емкость по CO2 составила 62 и 117 мг·г-1
Одним из самых ранних упоминаний о модифи-
соответственно. Увеличение емкости происходит поч-
кации поверхности кремнийоксидного носителя дан-
ти в 2 раза, что свидетельствует о положительном
ным методом является работа [83]. Композитный
влиянии добавления H2O в момент синтеза. Следует
материал был получен с использованием мезопори-
упомянуть, что все материалы, полученные методом
стого силикагеля в качестве носителя и азиридина в
ковалентной прививки, термически стабильны до
качестве мономера. Для начала поверхность силика-
200-250°С.
геля модифицировали прививкой (3-аминопропил)-
диэтоксиметилсилана для образования инициирую-
щей полимеризацию группы. Затем проводили реак-
Аминосодержащие композитные сорбенты CO2,
цию с азиридином в течение 24 ч, в результате чего
получаемые методом полимеризации

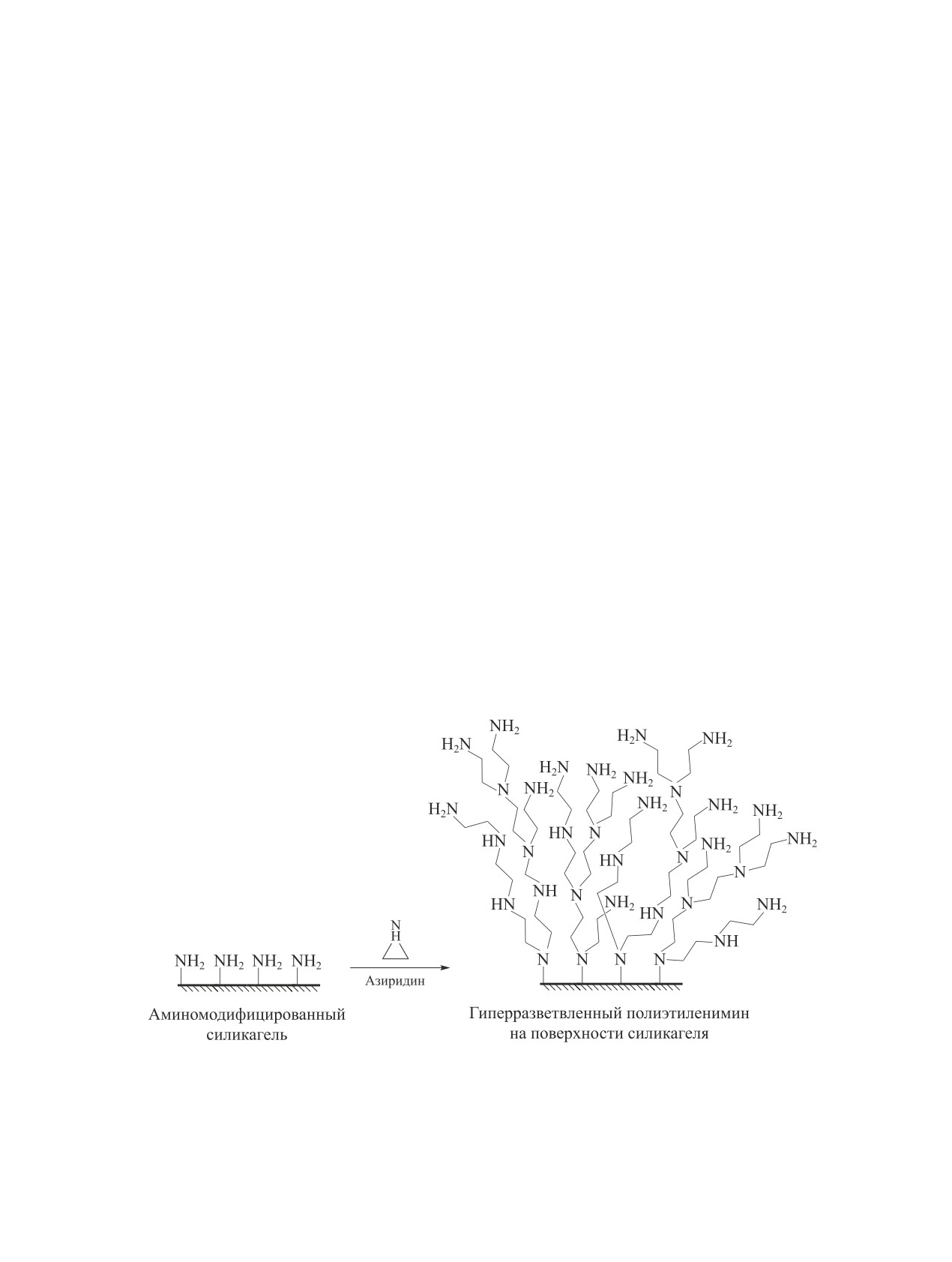

происходила разветвленная полимеризация за счет
Метод in situ полимеризации чаще всего заклю-
раскрытия цикла:
чается во взаимодействии реакционноспособного
(X)
За 24 ч толщина пленки на носителе увеличи-
сти к объемному заполнению мезопор и блокировке
лась с 8 до 36 Å, а количество аминогрупп вырос-
функциональных групп, которые способны взаимо-
ло с 3.5 до 66 нм-2. Однако количество получаемых
действовать с молекулами CO2.
при этом первичных, вторичных и третичных ами-
Для проведения контролируемой полимеризации
ногрупп является неконтролируемым. Кроме того,
азиридин был модифицирован защитной группой
неконтролируемы и длины цепей, что может приве-
(бензилоксикарбонилом), что позволило получать
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
237

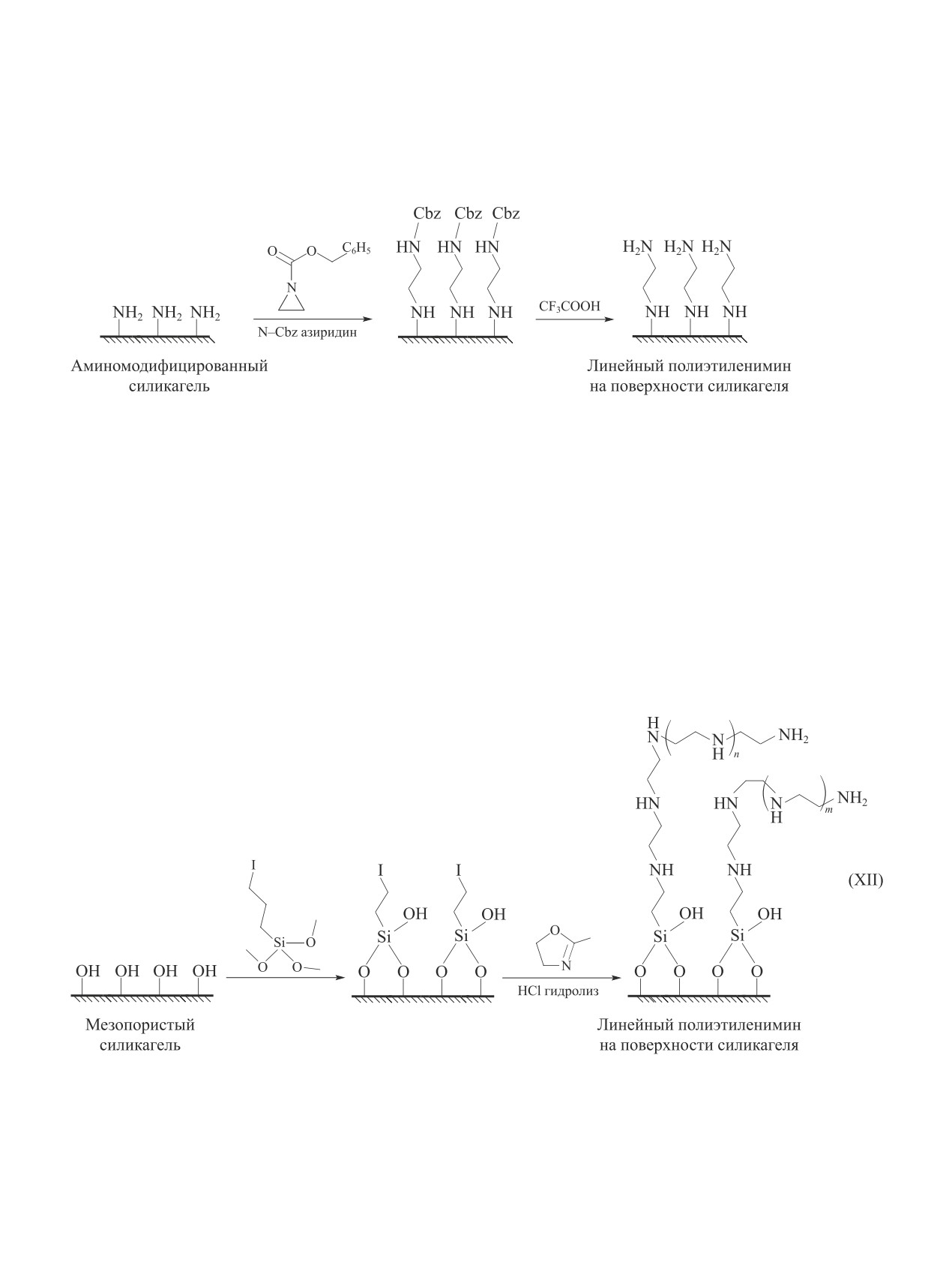

линейные полимерные цепи (XI). Через 24 ч толщина
делены сорбционные характеристики получаемого
слоя составляла 18 Å, а количество аминогрупп —
материала, что дало бы возможность оценить возмож-
48 нм-2. К сожалению, в данной работе [83] не опре-
ность его применения в практических целях.
(XI)
Как уже упоминалось ранее, самого большого
лимера, что способствовало диффузии CO2 внутрь
содержания азота в материале удалось добиться авто-
частиц сорбента.
рам работы [82]. В данной работе материал получали
Сорбционную емкость полученного материала
катионной полимеризацией оксазолинов. Методика
определяли в различных условиях: 1) сухая газо-
синтеза включает в себя прививку алкилиода в ка-
вая смесь, содержащая 8 об% CO2; 2) газовая смесь,
честве инициатора с последующим образованием
содержащая 8 об% CO2, с относительной влажно-
аминополимера на мезопористом кремнийоксидном
стью 18%. В первом случае материал поглотил всего
носителе посредством катионной полимеризации
0.82 ммоль(СО2)·г-1 при 25°С. Однако при повы-
2-метил-2-оксазолина и, наконец, кислотного гидро-
шении температуры до 60°С емкость выросла до
лиза с получением сорбента, связанного полиэтилен-
4.30 ммоль(СО2)·г-1. При использовании влажной
имином (XII). В итоге полученный композитный ма-
газовой смеси емкость составила 11.8 ммоль(СО2)·г-1
териал в значительной степени сохранил исходную
при 25°С за 2 ч, что является очень высоким резуль-
структуру носителя, а также имел относительно од-
татом. При этом для регенерации этот материал до-
нородный слой покрытия из аминосодержащего по-
статочно нагреть до 100°С.
Ранее было упомянуто, что полимеризация за-
композит радикальной полимеризацией аллилами-
частую происходит при взаимодействии мономера
на на полиакрилонитрильном волокне. Для синтеза
с группой-инициатором на поверхности, однако на
волокно подвергали гамма-облучению заданное ко-
практике используется и метод радикальной поли-
личество времени, а затем в колбе смешивали с ал-
меризации. Например, в работе [84] синтезировали
лиламином и (NH4)2S2O8/NaHSO3 в водном растворе.
238
Шешковас А. Ж. и др.

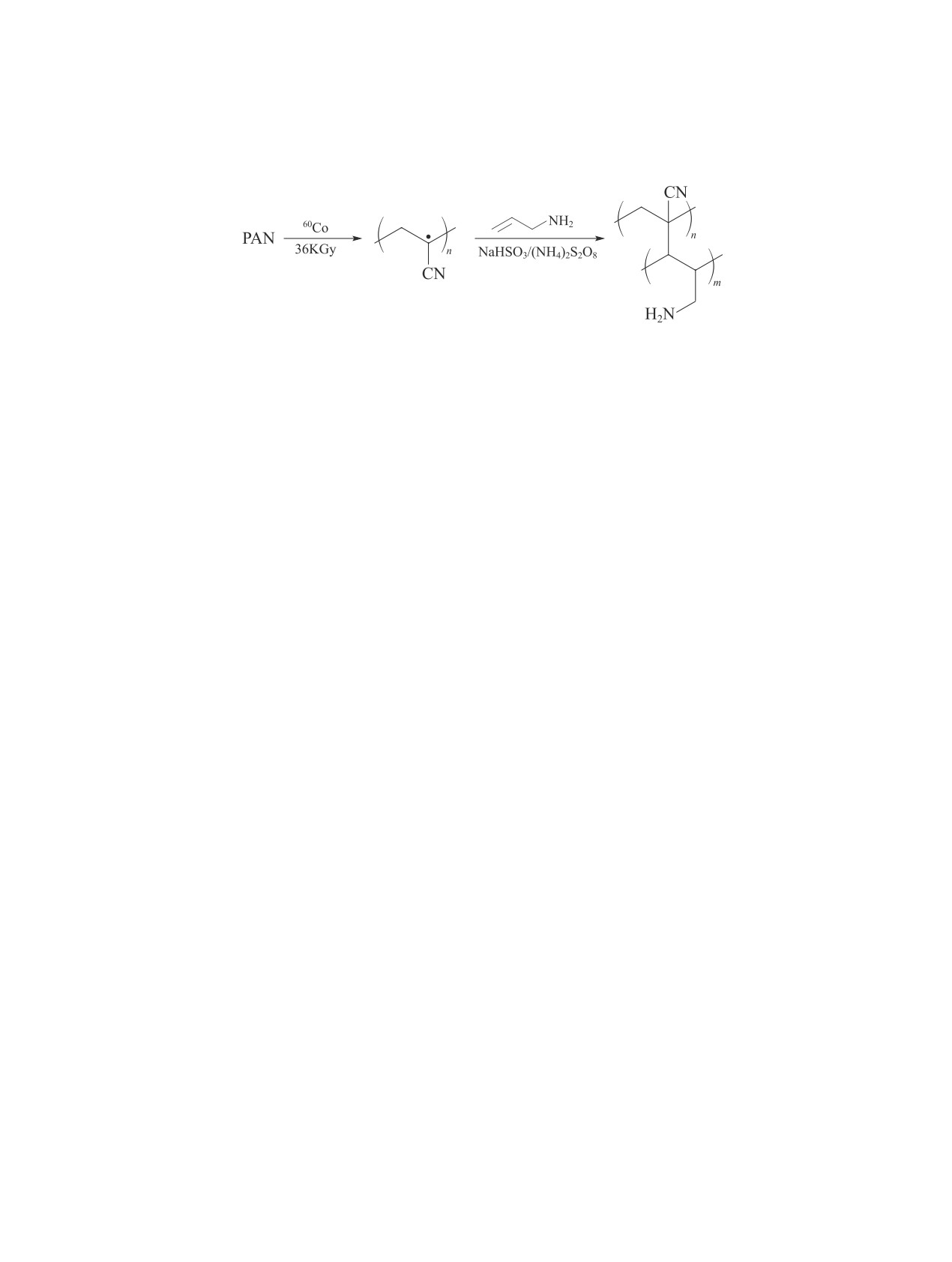

(NH4)2S2O8 был добавлен для дополнительной ини-
[84] предложили радикальный механизм полимери-
циации радикальной реакции (XIII). Авторы работы
зации (XIV)-(XXI).
(XIII)
P → P*,
(XIV)
S2O82- + HSO– → SO2- + SO–* + HSO3*,
(XV)
SO4-* + M → HSO– + M* или HSO3* + M → H2SO3 + M*,
(XVI)
M* + nM → Mn+1*
(XVII)
P* + Mn+1* → PMn+1,
(XVIII)
P + M* → PM*,
(XIX)
PM* + nM → PMn+1*,
(XX)
PMn* + PMn+1* → PM2n+1,
(XXI)
где P — полиакрилонитрильное волокно, M — моно-
материалов, полученных методом пропитки, зависят
мер аллиламина, n — число молекул мономера.
от эффективности диспергирования активного компо-
На конечное содержание аллиламина на полиакри-
нента. Дисперсность активного компонента зависит
лонитрильном волокне влияли время реакции, тем-
от характеристик выбранного носителя. В частности,
пература реакции, а также количество (NH4)2S2O8 в
для серии аминосодержащих композитных сорбентов
системе. При проведении реакции в течение 14 ч при
на основе силикатных материалов было показано, что
температуре 100°С авторам работы удалось получить
эффективность использования активных групп поли-
материал с самым высоким содержанием активного
этиленимина и скорость сорбции CO2 увеличиваются
компонента (37.5 мас%). Сорбционная емкость этого
при уменьшении среднего размера мезопор носи-
материала составила 6.22 ммоль(CO2)·г-1 (сорбен-
теля. Кроме того, активный компонент и пористый
та) при использовании газовой смеси, содержащей
носитель следует подбирать таким образом, чтобы
17.3 об% CO2.
между ними происходило химическое или электро-
статическое взаимодействие, иначе есть вероятность
быстрой деградации материала из-за уноса активного
Заключение
компонента или его выхода на внешнюю поверхность
По результатам сравнения аминосодержащих ком-
носителя с потерей дисперсности.
позитных сорбентов CO2, различающихся методом
Ко второму типу аминосодержащих композитных
приготовления, можно заключить, что каждый метод
сорбентов относят материалы, полученные путем
имеет свои преимущества и недостатки. Для полноты
ковалентной прививки активного компонента на по-
картины в табл. 3 обобщены сорбционные характери-
верхность носителя. Для прививки используются
стики аминосодержащих композитных материалов,
различные алкоксиаминосиланы, а выбор носителей
полученных разными методами, с указанием условий
в этом случае ограничен только кремнеземными по-
сорбции.
ристыми материалами. Образование ковалентной
К первому типу относятся композитные сорбенты,
связи на стадии прививки позволяет надежно закре-
полученные методом пропитки носителя раствором
пить активный компонент на поверхности носите-
аминосодержащего активного компонента. Это самый
ля. Основным недостатком этой методики являет-
доступный и простой способ синтеза, позволяющий
ся относительно малая толщина получаемых слоев
наносить на поверхность пористых носителей амино-
аминосодержащего компонента. Для наибольшей
содержащие полимеры (чаще всего полиэтиленимин)
эффективности использования аминогрупп актив-
и ионные жидкости. Сорбционные характеристики
ного компонента рекомендуется подбирать носите-
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
239
ли с большой площадью поверхности и высоким
держащий полимер может блокировать поры носителя,
содержанием OH-групп, а также со средним разме-
тем самым затрудняя транспорт молекул CO2. Однако
ром пор, достаточным для наибольшей доступности
существуют способы, применяемые для проведения
функциональных групп молекулам CO2. Добавление
контролируемой полимеризации. Данным методом
H2O в момент синтеза положительно сказывается
можно получить материалы с рекордным количеством
на эффективности связывания аминоалкоксисила-
привитых функциональных групп. При соблюдении
нов и поверхностных OH-групп носителя. При опти-
условий синтеза, позволяющих исключить блокиров-
мальных условиях синтеза сорбционная емкость
ку пор носителя, материалы этого типа демонстри-
будет пропорциональна количеству привитых ами-
руют самую высокую сорбционную емкость по CO2.
ногрупп.
Таким образом, существуют различные подходы
Третий тип аминосодержащих композитных сор-
к получению твердых пористых материалов на осно-
бентов CO2 объединяет материалы, полученные ме-
ве аминосодержащих хемосорбентов CO2. Следует
тодом in situ полимеризации активного компонента
отметить, что эти материалы характеризуются низ-
на носителе. Это объективно самый сложный из всех
кой температурой регенерации (около 100°С), что
представленных методов синтеза. Основная слож-
позволяет использовать на стадии десорбции CO2
ность заключается в том, что полимеризация часто
доступные и возобновляемые источники тепловой
протекает неконтролируемо, и получаемый аминосо-
энергии (например, бросовое тепло промышленных
Таблица 3
Сорбционная емкость по CO2 аминосодержащих композитных материалов, полученных различными методами
синтеза
Способ получения
Сорбционная
Литературный
Материал*
Условия сорбции
материала
емкость, мг·г-1
источник
Пропитка
Полиэтиленимин (50 мас%)/KIT-6
T = 25°C, 100% CO2
135
[62]
T = 25°C, 5% CO2
86
Полиэтиленимин (65 мас%)/SiO2а
T = 25°C, 100% CO2
210
[63]
T = 25°C, 5% CO2
165
Тетраэтиленпентамин (65 мас%)/
T = 25°C, 100% CO2
260
SiO2а
Тетраэтиленпентамин (50 мас%)/
T = 35°C, 100% CO2
211
[66]
MCM-41б
T = 35°C, 5% CO2
200
Ковалентная при-
3-Аминопропилтриэтоксисилан/SiO2
T = 25°C, 8.3% CO2
9.1
[75]
вивка
3-[2-(2-Аминоэтиламино)этиламино]-
T = 25°C, 5% CO2
62
[77]
пропилтриметоксисилан/МСМ-41в
3-[2-(2-Аминоэтиламино)этиламино]-
117
пропилтриметоксисилан/МСМ-41г
Триаминосилан/SBA-15
T = 40°C, 17% CO2
120.6
[79]
T = 40°C, 5% CO2
40
Моноаминосилан/МСМ-48
T = 25°C, 5% CO2
50
[80]
In situ полимери-
Продукт катионной полимеризации
T = 25°C, 8% CO2
36.1
[82]
зация
2-метил-2-оксазолина/SiO2
T = 60°C, 8% CO2
189.2
T = 25°C, 8% CO2, 18% H2O
519.2
Продукт радикальной полимеризации
T = 25°C, 17.3% CO2, влаж-
273.68
[84]
аллиламина/полиакрилонитрильное
ный газ
волокно
* Материал: а — монолитный SiO2 с бимодальной структурой пор; б — носитель — непрокаленный МСМ-41, в по-
рах которого содержится поверхностно-активное вещество; в — прививка проводилась в отсутствие H2O; г — прививка
проводилась в присутствии H2O.
240
Шешковас А. Ж. и др.
предприятий или гелиотермальную энергию). Выбор
[5]
Wernera A., Beharb F., de Hemptinnea J. C., Behara
стратегии получения таких материалов в промышлен-
E. Viscosity and phase behaviour of petroleum fluids
ности будет, судя по всему, определяться оптималь-
with high asphaltene contents // Fluid Phase Equilib.
1998. V. 147. N 1-2. P. 343-356.
ным балансом между себестоимостью материала и
его физико-химическими характеристиками, опреде-
[6]
Raventos M., Duarte S., Alarcon R. Application and
ляющими в том числе энергоэффективность процесса
possibilities of supercritical CO2 extraction in food
улавливания CO2 и срок службы сорбента.
processing industry: An Overview // Food Sci. Tech.
Int. 2002. V. 8. N 5. P. 269-284.
Благодарности
[7]
Mazzotti M., Abanades J. C., Allam R., Lackner K. S.,
Исследование выполнено при поддержке Россий-
Meunier F., Rubin E., Sanchez J. C., Yogo K.,
ского научного фонда (грант № 23-23-10080, https://
Zevenhoven R. Mineral carbonation and industrial uses
of carbon dioxide // IPCC special report on carbon
(соглашение № р-47 от 03.04.2023).
dioxide capture and storage. Cambridge University
Press, 2005. P. 321-337.
[8]
Минигулов Ф. Г., Пресняков В. В., Шигабутди-
Конфликт интересов
нов А. К., Сафин Д. Х., Пресняков А. В., Вали-
тов А. Р., Сафин А. Ф. Некоторые особенности
Авторы заявляют об отсутствии конфликта инте-
экологически безопасной «бесфосгенной» тех-
ресов, требующего раскрытия в данной статье.
нологии производства поликарбонатов // Пласт.
массы. 2020. Т. 5-6. С. 45-47.
Информация об авторах
[9]
Girotto S., Minetto S., Neksa P. Commercial
Шешковас Андрей Жидрунович
refrigeration system using CO2 as the refrigerant //
Int. J. Refrig. 2004. V. 27. N 7. P. 717-723.
Веселовская Жанна Вячеславовна, к.х.н.
[10]
Osborne C. P., Beerling D. J. Sensitivity of tree
Селищев Дмитрий Сергеевич, к.х.н.
growth to a high CO2 environment: Consequences
for interpreting the characteristics of fossil woods
Козлов Денис Владимирович, д.х.н.
from ancient «greenhouse» worlds Palaeogeography,
Palaeoclimatology // Palaeoecology. 2002. V. 182.
N 1-2. P. 15-29.
[11]
Woodward F. I. Potential impacts of global elevated
Список литературы
CO2 concentrations on plants: A Review // Curr. Opin.
[1] Madejski P., Chmiel K., Subramanian N., Kuś T.
Plant Biol. 2002. V. 5. N 3. P. 207-211.
Methods and techniques for CO2 capture: Review of
potential solutions and applications in modern energy
[12]
Centi G., Quadrelli E. A., Perathoner S. Catalysis
technologies // Energies 2022. V. 15. N 3. ID 887.
for CO2 conversion: A Key technology for rapid
introduction of renewable еnergy in the value chain of
[2] Оковитая К. О., Суржко О. А. Аналитический обзор
chemical industries // Energy Environ. Sci. 2013. V. 6.
получения и использования биогаза // Инж. вестник
[13]
Saeidi S., Najari S., Fazlollahi F., Nikoo M. K.,
Sefidkon F., Klemes J. J., Baxter L. L. Mechanisms
[3] Yaumi A. L., Bakar M. A., Hameed B. H. Recent
and kinetics of CO2 hydrogenation to value-added
advances in functionalized composite solid materials for
products: A Detailed review on current status and
carbon dioxide capture // Energy. 2017. V. 124. P. 461-
future trends // Renew. Sust. Energy Rev. 2017. V. 80.
P. 1292-1311.
[4] Leuenberger M., Nyfeler P., Moret H. P., Sturm P.,
Indermühle A., Schwander J. CO2 concentration
[14]
Koytsoumpa E. I., Bergins C., Kakaras E. The
measurements on air samples by mass spectrometry
CO2 economy: Review of CO2 capture and reuse
// Rapid Commun. Mass. Spectrom. 2000. V. 14.
technologies // J. Supercrit. Fluids. 2018. 132. P. 3-16.
[15]
Tursunov O., Kustov L., Kustov A. A Brief review of
carbon dioxide hydrogenation to methanol over copper
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
241
and iron based catalysts // Oil Gas Sci. Technol. —
[24]
Lee S. C., Kim J. C. Dry potassium-based sorbents for
Rev. dʹIFP Energies Nouvelles. 2017. V. 72. ID 30.
CO2 capture // Catalysis Surveys from Asia. 2007.
V. 11. P. 171-185.
[16]
Кузьмин А. В., Шаинян Б. А. Механизмы реакций
каталитического электрохимического восстановле-
[25]
Zhao C. Chen X., Anthony E. J., Jiang X., Duan
ния кислорода (ORR) и углекислого газа (CO2RR)
L., Wu Y., Dong W., Zhao C. Capturing CO2 in flue
// Успехи химии. 2023. Т. 92. № 6. ID 5085.
gas from fossil fuel-fired power plants using dry
regenerable alkali metal-based sorbent // Prog. Energy
[Kuzmin A. V., Shainyan B. A. Mechanisms of catalytic
Combust. Sci. 2013. V. 39. N 6. P. 515-534.
electrochemical reactions of oxygen reduction (ORR)
and carbon dioxide reduction (CO2RR) // Russ. Chem.
[26]
Gao W., Zhou T., Gao Y., Louis B., OʹHare D., Wang Q.
Rev. 2023. V. 92. N 6. ID 5085.
Molten salts-modified MgO-based adsorbents for
intermediate-temperature CO2 capture: A Review // J.
[17]
Wang J., Huang L., Yang R., Zhang Z., Wu J., Gao Y.,
Energy Chem. 2017. V. 26. N 5. P. 830-838.
Wang Q., OʹHare D., Zhong Z. Recent advances in
solid sorbents for CO2 capture and new development
[27]
Hu Y., Guo Y., Sun J., Li H., Liu W. Progress in MgO
trends // Energy Environ. Sci. 2014. V. 7. N 11.
sorbents for cyclic CO2 capture: A Comprehensive
review // J. Mater. Chem. A. 2019. V. 7. N 35.
[18]
Sanz-Perez E. S., Murdock C. R., Didas S. A.,
Jones C. W. Direct capture of CO2 from ambient air
[28]
Ruhaimi A. H., Aziz M. A. A., Jalil A. A. Magnesium
// Chem. Rev. 2016. V. 116. N 19. P. 11840-11876.
oxide-based adsorbents for carbon dioxide capture:
Current progress and future opportunities // J. CO2
[19]
Shi X., Xiao H., Azarabadi H., Song J., Wu X., Chen X.,
Util. 2021. V. 43. ID 101357.
Lackner K. S. Sorbents for the direct capture of CO2
from ambient air // Angew. Chem. Int. Ed. 2020. V. 59.
[29]
Портякова И. С., Антипов А. В., Мишин И. В.,
N 18. P. 6984-7006.
Кустов Л. М. Адсорбенты SO2, нанесенные на
карбид кремния // ЖФХ. 2020. Т. 94. № 7. С. 1105-
[20]
Park Y., Lin K. Y. A., Park A. H. A., Petit C. Recent
advances in anhydrous solvents for CO2 capture: Ionic
[Portyakova I. S., Antipov A. V., Mishin I. V.,
liquids, switchable solvents, and nanoparticle organic
Kustov L. M. СО2 Adsorbents deposited on silicon
hybrid materials //Frontiers in Energy Research. 2015.
carbide // Russ. J. Phys. Chem. A. 2020. V. 94. P. 1482-
[21]
Meng F., Meng Y., Ju T., Han S., Lin L., Jiang J.
[30]
Sun H., Wu C., Shen B., Zhang X., Zhang Y., Huang J.
Research progress of aqueous amine solution for CO2
Progress in the development and application of CaO-
capture: A Review // Renew. Sust. Energy Rev. 2022.
based adsorbents for CO2 capture — a review // Mater.
V. 168. ID 112902.
Today Sust. 2018. V. 1-2. P. 1-27.
[22]
Черникова Е. А., Глухов Л. М., Кустов Л. М.,
[31]
Kierzkowska A. M., Pacciani R., Müller C. R. CaO-
Красовский В. Г., Белецкая И. П. Мезо- и макропо-
based CO2 sorbents: From fundamentals to the
ристые материалы, модифицированные аминами,
development of new, highly effective materials //
для хранения CO2 // ЖОрХ. 2014. Т. 50. № 11. С.
ChemSusChem. 2013. V. 6. N 7. P. 1130-1148.
[Chernikova E. A., Glukhov L. M., Kustov L. M.,
[32]
Wang Y., Memon M. Z., Seelro M. A., F W., Gao
Krasovskii V. G., Beletskaya I. P. Meso- and
Y., Dong Y., Ji G. A Review of CO2 sorbents for
macroporous materials modified with amines for CO2
promoting hydrogen production in the sorption-
storage // Russ. J. Org. Chem. 2014. V. 50. P. 1556-
enhanced steam reforming process // Int. J. Hydrogen
Energy. 2021. V. 46. N 45. P. 23358-23379.
[23]
Черникова Е. А., Глухов Л. М., Кустов Л. М.,
Красовский В. Г. Адсорбенты CO2 на основе по-
[33]
Грейш А. А., Кустов А. Л., Соколовский П. В.
ристых материалов, модифицированных аминами
Наноразмерные адсорбенты диоксида углерода //
// Изв. АН. Сер. хим. 2015. № 12. С. 2958-2962.
ЖФХ. 2021. Т. 95. № 8. С. 1232-1236.
Glukhov L. M., Kustov L. M., Krasovsky V. G.
[Greish A. A., Kustov A. L., Sokolovskiy P. V. Nanoscale
Adsorbents of СО2 based on amine-modified porous
adsorbents of carbon dioxide // Russ. J. Phys. Chem.
materials // Russ. Chem. Bull. 2015. V. 64. P. 2958-
A. 2021. V. 95. P. 1655-1658.
242
Шешковас А. Ж. и др.
[34]
Okunev A. G., Sharonov V. E., Aristov Y. I.,
[44]
Gale J. A global perspective on the Status of carbon
Parmon V. N. Sorption of carbon dioxide from wet
capture / 2016 NETL CO2 Capture Technology Project
gases by K2CO3-in-porous matrix: Influence of the
matrix nature // React. Kinet. Catal. Lett. 2000. V. 71.
[35]
Park Y. C., Jo S. H., Kim J. Y., Won Y., Nam H., Yi C. K.,
Eom T. H., Lee J. B. Carbon dioxide capture from a
[45]
Just P. E. Advances in the development of CO2 capture
real coal-fired flue gas using K-based solid sorbents
solvents // Energy Procedia. 2013. V. 37. P. 314-324.
in a 0.5 MWe-scale test-bed facility // Int. J. Greenh.
Gas Control. 2020. V. 103. P. 103192.
[46]
Buvik V., Høisæter K. K., Vevelstad S. J., Knuutila H. K.
A Review of degradation and emissions in post-
[36]
Kim K., Yang S., Lee J. B., Eom T. H., Ryu C. K.,
combustion CO2 capture pilot plants // Int. J. Greenh.
Lee H. J., Bae T. S., Lee S. J. A Long-term test of a new
Gas Control. 2021. V. 106. ID 103246.
CO2 sorbent (KEP-CO2P2) in a 0.5 MWe CO2 capture
test bed // Korean J. Chem. Eng. 2015. V. 32. P. 677-684.
[47]
Баженов С. Д., Новицкий Е. Г., Василевский В. П.,
Грушевенко Е. А., Бьянко А. А., Волков А. В.
[37]
Park Y. C., Jo S. H., Ryu C. K., Yi C. K. Demonstration
Термостабильные соли и способы их удаления из
of pilot scale carbon dioxide capture system using dry
алканоламиновых поглотителей диоксида углерода
regenerable sorbents to the real coal-fired power plant
// ЖПХ. 2019. Т. 92. № 8. С. 957-979.
in Korea // Energy Procedia. 2011. V. 4. P. 1508-1512.
[Bazhenov S. D., Novitskii E. G., Vasilevskii V. P.,
[38]
Park Y. C., Jo S. H., Lee D. H., Yi C. K., Ryu C. K.,
Grushevenko E. A., Bienko A. A., Volkov A. V. Heat-
Kim K. S., You C. H., Park K. S. The status of the
stable salts and methods for their removal from
development project for the 10 MWe-scale dry-sorbent
alkanolamine carbon dioxide absorbents // Russ. J.
carbon dioxide capture system to the real coal-fired
Appl. Chem. 2019. V. 92. P. 1045-1063.
power plant in Korea // Energy Procedia. 2013. V. 37.
P. 122-126.
[48]
Park I. I. H., Choi E. J. Characterization of branched
polyethyleneimine by laser light scattering and
[39]
Park Y. C., Jo S. H., Kyung D. H., Kim J. Y., Yi C. K.,
viscometry // Polymer. 1996. V. 37. N 2. P. 313-319.
Ryu C. K., Shin M. S. Test operation results of the
10 MWe-scale dry-sorbent CO2 capture process
[49]
Chen F. F., Huang K., Fan J. P., Tao D. J. Chemical
integrated with a real coal-fired power plant in Korea
solvent in chemical solvent: A Class of hybrid
// Energy Procedia. 2014. V. 63. P. 2261-2265.
materials for effective capture of CO2 //AIChE J.
2018. V. 64. N 2. P. 632-639.
[40]
Won Y., Kim J. Y., Park Y. C., Yi C. K., Nam H.,
Woo J. M., Jin G. T., Park J., Lee S. Y., Jo S. H. Post-
[50]
Wu T. Y., Wang H. C., Su S. G., Gung S. T., Lin M. W.,
combustion CO2 capture process in a circulated
Lin C. B. Characterization of ionic conductivity,
fluidized bed reactor using 200 kg potassium-based
viscosity, density, and self-diffusion coefficient
sorbent: The Optimization of regeneration condition
for binary mixtures of polyethyleneglycol (or
// Energy. 2020. V. 208. P. 118188.
polyethyleneimine) organic solvent with room
temperature ionic liquid BMIBF4 (or BMIPF6) // J.
[41]
Luo P. C., Zhang Z. B., Jiao Z., Wang Z. X.
Taiwan Inst. Chem. Eng. 2010. V. 41. N 3. P. 315-325.
Investigation in the design of a CO2 cleaner system
by using aqueous solutions of monoethanolamine and
[51]
Satyapal S., Filburn T., Trela J., Strange J.
diethanolamine // Ind. Eng. Chem. Res. 2003. V. 42.
Performance and properties of a solid amine sorbent
for carbon dioxide removal in space life support
[42]
Wallace J., Krumdieck S. Carbon dioxide scrubbing
applications // Energy Fuel. 2001. V. 15. N 2. P. 250-
from air for alkaline fuel cells using amine solution in
a packed bubble column // Proc. Inst. Mech. Eng. Sci.
[52]
Caplow M. Kinetics of carbamate formation and
Part C: J. Mech. Eng. Sci. 2005. V. 219. P. 1225-1233.
breakdown // J. Am. Chem. Soc. 1968. V. 90. N 24.
[43]
Cheng H. H., Tan C. S. Removal of CO2 from indoor
[53]
Danckwerts P. V. The reaction of CO2 with
air by alkanolamine in a rotating packed bed // Sep.
ethanolamines // Chem. Eng. Sci. 1979. V. 34. N 4.
Purif. Technol. 2011. V. 82. P. 156-166.
P. 443-446.
Низкотемпературные композитные сорбенты CO2 на основе аминосодержащих соединений (обзор)
243
[54]
Crooks J. E., Donnellan J. P. Kinetics and mechanism
organic template // Adv. Funct. Mater. 2006. V. 16.
of the reaction between carbon dioxide and amines
N 13. P. 1717-1722.
in aqueous solution // J. Chem. Soc. Perkin Trans. 2.
1989. V. 4. P. 331-333.
[66]
Yue M. B., Sun L. B., Cao Y., Wang Y., Wang Z. J.,
Zhu J. H. Efficient CO2 capturer derived from as-
[55]
Yang Z.-Z., He L. N., Zhao Y. N., Li B., Yu B. CO2
synthesized MCM-41 modified with amine // Chem.
capture and activation by superbase/polyethylene
Eur. J. 2008. V. 14. N 11. P. 3442-3451.
glycol and its subsequent conversion // Energy
Environ. Sci. 2011. V. 4. N 10. P. 3971-3975.
[67]
Chen C., Kim J., Ahn W. S. CO2 capture by amine-
functionalized nanoporous materials: A Review //
[56]
Bollini P., Didas S. A., Jones C. W. Amine-oxide hybrid
Korean J. Chem. Eng. 2014. V. 31. P. 1919-1934.
materials for acid gas separations // J. Mater. Chem.
2011. V. 39. N 21. P. 15100-15120.
[68]
Hicks J. C., Drese J. H., Fauth D. J., Gray M. L., Qi G.,
Jones C. W. Designing adsorbents for CO2 capture
[57]
Goeppert A., Czaun M., Prakash G. S., Olah G. A.
from flue gas-hyperbranched aminosilicas capable of
Air as the renewable carbon source of the future: An
capturing CO2 reversibly // J. Am. Chem. Soc. 2008.
Overview of CO2 capture from the atmosphere //
V. 130. N 10. P. 2902-2903.
Energy Environ. Sci. 2012. V. 5. N 7. P. 7833-7853.
[69]
Shen X., Yan F., Li C., Qu F., Wang Y., Zhang Z. Biogas
[58]
Gelles T., Lawson S., Rownaghi A. A., Rezaei F. Recent
upgrading via cyclic CO2 adsorption: Application of
advances in development of amine functionalized
highly regenerable PEI@nano-Al2O3 adsorbents with
adsorbents for CO2 capture // Adsorption. 2020.
anti-urea properties // Environ. Sci. Tech. 2021. V. 55.
V. 26. P. 5-50.
N 8. P. 5236-5247.
[59]
Иоффе И. И., Письмен Л. М. Инженерная химия
[70]
Palkovits R., Yang C. M., Olejnik S., Schüth F. Active
гетерогенного катализа. М.: Химия, 1965. C. 300-
sites on SBA-15 in the Beckmann rearrangement of
338.
cyclohexanone oxime to ε-caprolactam // J. Catal.
[60]
Xu X., Song C., Andresen J. M., Miller B. G.,
2006. V. 243. N 1. P. 93-98.
Scaroni A. W. Novel polyethylenimine-modified
mesoporous molecular sieve of MCM-41 type as high-
[71]
Wan M. M., Zhu H. Y., Li Y. Y., Ma J., Liu S., Zhu J. H.
capacity adsorbent for CO2 capture // Energy Fuel.
Novel CO2-capture derived from the basic ionic
2002. V. 16. N 6. P. 1463-1469.
liquids orientated on mesoporous materials // ACS
Appl. Mater. Interf. 2014. V. 6. N 15. P. 12947-12955.
[61]
Wang X. Schwartz V., Clark J. C., Ma X.,
Overbury S. H., Xu X., Song C. Infrared study of CO2
[72]
Iyer K. S., Luzinov I. Effect of macromolecular
sorption over «molecular basket» sorbent consisting
anchoring layer thickness and molecular weight on
of polyethylenimine-modified mesoporous molecular
polymer grafting // Macromolecules. 2004. V. 37.
sieve // J. Phys. Chem. C. 2009. V. 113. N 17. P. 7260-
N 25. P. 9538-9545.
[62]
Son W. J., Choi J. S., Ahn W. S. Adsorptive removal
[73]
Karim A., Tsukruk V. V., Douglas J. F., Satija S. K.,
of carbon dioxide using polyethyleneimine-loaded
Fetters L. J., Reneker D. H., Foster M. D. Self-
mesoporous silica materials // Micropor. Mesopor.
organization of polymer brush layers in a poor solvent
Mater. 2008. V. 113. N 1-3. P. 31-40.
// J. Phys. II. 1995. V. 5. N 10. P. 1441-1456.
[63]
Chen C., Yang S. T., Ahn W. S., Ryoo R. Amine-
[74]
Taylor W., Jones R. A. L. Producing high-density high-
impregnated silica monolith with a hierarchical pore
molecular-weight polymer brushes by a «grafting to»
structure: Enhancement of CO2 capture capacity //
method from a concentrated homopolymer solution //
Chem. Commun. 2009. N 24. P. 3627-3629.
Langmuir. 2010. V. 26. N 17. P. 13954-13958.
[64]
Jung W., Lee J. Economic evaluation for four different
[75]
Pat. US 5087597 (publ. 1992). Carbon dioxide
solid sorbent processes with heat integration for
adsorbent and method for producing the adsorbent.
energy-efficient CO2 capture based on PEI-silica
[76]
Leal O., Bolívar C., Ovalles C., García J. J., Espidel Y.
sorbent // Energy 2022. V. 238. ID 121864.
Reversible adsorption of carbon dioxide on amine
surface-bonded silica gel // Inorg. Chim. Acta. 1995.
[65]
Yue M. B., Chun Y., Cao Y., Dong X., Zhu J. H. CO2
V. 240. N 1. P. 183-189.
capture by as-prepared SBA-15 with an occluded
244
Шешковас А. Ж. и др.
[77]
Harlick P. J. E., Sayari A. Applications of pore-
[81]
Feng X., Fryxell G. E., Wang L. Q., Kim A. Y., Liu J.,
expanded mesoporous silica. 5. Triamine grafted
Kemner K. M. Functionalized monolayers on ordered
material with exceptional CO2 dynamic and
mesoporous supports // Science. 1997. V. 276. N 5314.
equilibrium adsorption performance // Ind. Eng.
P. 923-926.
Chem. Res. 2007. V. 46. N 2. P. 446-458.
[82]
Qi G., Fu L., Giannelis E. P. Sponges with covalently
[78]
Harlick P. .J. E., Sayari A. Applications of pore-
tethered amines for high-efficiency carbon capture //
expanded mesoporous silicas. 3. Triamine silane
Nature Commun. 2014. V. 5. N 1. ID 5796.
grafting for enhanced CO2 adsorption // Ind. Eng.
Chem. Res. 2006. V. 45. N 9. P. 3248-3255.
[83]
Kim H. J., Moon J. H., Park J. W. A Hyperbranched
poly(ethyleneimine) grown on surfaces // J. Colloid
[79]
Chang F.-Y., Chao K. J., Cheng H. H., Tan C. S.
Interf. Sci. 2000. V. 227. N 1. P. 247-249.
Adsorption of CO2 onto amine-grafted mesoporous
silicas // Sep. Purif. Tech. 2009. V. 70. N 1. P. 87-95.
[84]
Yang Y., Li H., Chen S., Zhao Y., Li Q. Preparation
and characterization of a solid amine adsorbent for
[80]
Huang H. Y., Yang R. T., Chinn D., Munson C. L.
capturing CO2 by grafting allylamine onto PAN fiber
Amine-grafted MCM-48 and silica xerogel as superior
// Langmuir. 2010. V. 26. N 17. P. 13897-13902.
sorbents for acidic gas removal from natural gas // Ind.
Eng. Chem. Res. 2003. V. 42. N 12. P. 2427-2433.
