ВВЕДЕНИЕ

Несмотря на перспективы развития гибкой электроники и фотоники, прогресс сдерживается трудностями создания контактных областей, выдерживающих многократные изгибы. Создание контактов с фрактальной структурой позволит решить указанную проблему. В последнее время появился специальный термин – растяжимая электроника (stretchable electronics) [1–4]. В работе [4] тестировали контактные композиции представляющие совокупность предфракталов для нового направления – эпидермальной электроники. Лучшими показателями обладали предфракталы. Недостатком этих разработок является ограниченность количества предфракталов создаваемых посредством масок, изгибов проводов или других последовательностей технологических операций. Более прогрессивной является техника создания контактных площадок обладающих фрактальной структурой, которая создается естественным путем в процессе формирования. Такие работы проводились нами с использованием специальных технологий жидкого-эвтектического зонда [5].

В работе [6] продемонстрирован новый дизайн биомиметических графеновых электродов для хранения солнечной энергии, использующий структуру листьев папоротника, построенных при помощи заполняющих пространство фрактальных кривых. Такой дизайн позволяет избавиться от ограничений последовательных планарных суперконденсаторов за счет существенного увеличения площади активной поверхности в объеме электродов и уменьшения длины свободного пробега ионов в электролите. Достигнутая энергетическая вместимость увеличилась примерно до 10^–1 В ч см^–3, в 30 раз больше, чем с планарными электродами с 95% кулоновской эффективностью хранения солнечной энергии. Накопители энергии с новыми электродами открывают перспективы создания эффективных автономных переносных гибких солнечных батарей для портативных устройств. Создание предфрактальных структур обычными методами (такими как литография) является трудной технической операцией [7]. Актуальным является поиск метода, в котором фрактальная структура создается во время протекания физического процесса.

В работе рассмотрены возможности создания фрактальных пленочных микроструктур с использованием эффектов, возникающих при протекании токов высокой плотности в традиционных пленочных материалах для проводящих прозрачных покрытий – электродов, которые выполнены на основе оксидных композиций.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Для исследования процессов, происходящих при формировании фрактальных микроструктур в проводящих оксидных композициях, использовали структуры на основе оксида индия–олова и оксида цинка (рис. 1). Толщина подложки составляла 0.5–3 мм. Толщину пленок оксидных композиций варьировали в пределах 0.1–1 мкм. Часть образцов покрывали органическим полимерными слоями на основе поликарбоната (ПК) и полиметилметакрилата (ПММА) толщиной 100–200 нм.

Рис. 1.

Однослойные (а) и двуслойные (б) системы, использованные для формирования фрактальных микроструктур.

Для исследования процессов протекания тока высокой плотности была создана специализированная установка (рис. 2), позволяющая за счет использования наноэлектрода на основе эвтектической композиции Ga/In создавать высокие локальные напряженности поля и обеспечивать диаметр пятна контакта электрода с пленкой ~60 мкм [8]. На электрод подавали ступенчатое напряжение положительной полярности амплитудой 20–300 В. В качестве второго электрода выступал слой оксидной композиции. Для ограничения тока использовали набор без индуктивных токоограничивающих сопротивлений со значениями 1–20 кОм, и их изменение проводили путем замены одного на другое. Последовательно с образцом включали измерительное сопротивление величиной 100 мОм, позволяющее контролировать величину протекающего тока. Влияние изменения этого сопротивления во времени на результаты измерений учитывали согласно методики изложенной в работе [9]. Временные зависимости падения напряжения регистрировали цифровым осциллографом. Данный процесс может быть самоограниченным, длительность импульса зависит от параметров заданного напряжения и толщины слоя оксида индия–олова (ITO) и меняется от нескольких нс до нескольким мкс.

Рис. 2.

Схема измерительной установки: 1 – персональный компьютер, 2 – источник питания до 300 В, 3 – спектрометр, 4 – образец, 5 – видеокамера, 6 – оптоволокно, 7 – осциллограф, 8 – магнит.

Форма и размеры формируемых микрофрактальных структур фиксировали с использованием цифровой видеокамеры с разрешением ~5 мкм.

Измерительная установка включала в себя спектрометрическую приставку, позволяющую проводить измерения спектральных характеристик возникающего свечения с высоким разрешением как по длине волны, так и по времени [10]. Установка позволяла осуществлять эксперименты при воздействии на образец магнитных полей заданной напряженности. Созданные фрактальные микро- и наноструктуры исследовали с использованием микроскопов высокого разрешения, металлографического компьютерного анализа и атомно-силовой микроскопии.

Исследования процессов протекания тока высокой плотности в слоях оксидных композиций индия олова показали, что разрушения слоя ITO локализованы в токовых каналах (треках), их форма зависит от толщины слоя ITO. В тонких слоях ITO (толщиной 100–300 нм) разрушения имеют форму отдельных коротких треков длиной 200–400 мкм. В ITO толщиной более 300 нм разрушения имеют форму многовитковой спирали диметром ~1 мм [7]. Форма возникающих фрактальных образований в первую очередь определяется свойствами оксидного слоя, в частности, его сопротивлением. На рис. 3 видно, что траектория распространения пробоя имеет спиральную форму, дополняемую многочисленными ответвлениям, в основном направленными во внешнюю часть спирали. Структуры с иерархией пор вызывают большой интерес. Поры разного размера могут выполнять различные функции. Макропоры могут осуществлять доставку и вывод продуктов реакции. Мезопоры играют роль микро- и нанореакторов, поры с наноразмерами могут быть активными каталитическими центрами [10, 11]. В обычных условиях траектория пробоя симметрична и представляет собой расширяющуюся со временем спираль. При воздействии магнитного поля пробой ориентируется в направлении, задаваемом вектором напряженности этого поля.

Рис. 3.

Микрофотографии полученных фрактальных структур при амплитудах импульса напряжения 80 В (а) и 180 В (б).

В качестве подводящего электрода использовали жидкую галлий-индиевую эвтектику. Такой жидкий контакт при пропускании через него электрического тока совершает колебательные движения вдоль спиралеобразной траектории. Эта траектория, по-видимому, связана со стремлением зонда вернуться в начальное положение в центре спирали. В первоначальный момент происходит туннельный пробой зерен ITO, а при резком возрастании тока испарение и сублимация его материала. В отличие от обычных электродов, жидкоконтактный галлий-индиевый электрод не сгорает, а точка контакта перемещается из области испаренного материала в соседнюю область практически по круговой траектории из-за стремления вытянутого электрода вернуться в наиболее выгодное вертикальное положение. Контакт области разряда переходит на следующий виток спирали. Размер шага витка определяется амплитудой импульса напряжения, подаваемого на структуру (рис. 3).

Морфологию полученных структур исследовали методами атомно-силовой микроскопии и металлографического компьютерного анализа (рис. 4) [12]. Это позволило произвести расчет фрактальных размерностей по трем методикам (подсчеты кубов, триангуляции, спектра мощности), данные которых представлены в табл. 1. В табл. 1 в первом столбце указаны номера образцов (N) в порядке возрастания их размера, что в свою очередь соответствует возрастанию диаметра спирали фрактальной структуры. Из приведенных данных видно, что расчет фрактальной размерности по методу кубов и методу триангуляции дает зависимости, близкие друг к другу. Методики подробно описаны в работе [13].

Рис. 4.

АСМ-изображение участка спиралевидной фрактальной структуры размером 100 × 100 мкм.

Зависимость фрактальной размерности, рассчитанной по методике спектра мощности, для некоторых образцов заметно отличается. Причина отличия результатов расчета фрактальной размерности в случае метода спектра мощности связана с тем, что данный метод применим для анализа фрактальных поверхностей, которые можно аппроксимировать суперпозицией синусоидальных отношений. Полученные поверхности в электрическом пробое имеют отклонения от “идеального” случая и дают больший разброс значений, чем подсчет кубов и метод триангуляции.

На некоторых поверхностях все 3 метода дают близкие результаты. Среднее значение фрактальной размерности пробитых областей слабо зависит от размера спиралей и соответствует следующим значениям в зависимости от метода: для метода подсчета кубов df = 2.4756 ± 0.0271, для метода триангуляции df = 2.5376 ± 0.0333, для метода спектра мощности df = 2.4881 ± 0.0419.

Фрактальная размерность сформированных образцов практически не зависит от размеров спиралей. Это свидетельствует о том, что определяющим и являются процессы, происходящие при переключении контактирующей точки в жидком контакте.

Результаты анализа показывают, что у большинства структур спиралевидная траектория пробоя дополняется многочисленными ветвями, в свою очередь имеющими дополнительные отростки на следующем уровне иерархии. Показано, что ширина токовой траектории тока составляла 2–5 мкм, глубина – 500 нм. Важным результатом являлось обнаружение по краям углублений выступов высотой порядка 300 нм, обусловленных возникающим вследствие термоудара сдвигом массы на края токового канала.

Наиболее эффективно анализ поверхности фрактальных структур может осуществляться при изучении энергетики адсорбционных центров [14, 15]. Требуются комплексные всесторонние исследования. Среди этих исследований важное место занимает изучение люминесцентных свойств, позволяющее судить о внутренних процессах перераспределения энергии. Анализ спектров излучения, возникающих при протекании токов высокой плотности через слои оксидных композиций, показывает, что при формировании спиральных фрактальных структур возникает линейчатая спектральная характеристика с доминантным пиком на длине волны 583 нм (рис. 5, а) и дополнительными максимумами, зависящими от параметров оксидного слоя. При формировании лучевых структур наибольшую интенсивность демонстрируют пики на длине волны 410 и 450 нм (рис. 5, б). Таким образом, люминесцентный анализ процессов, происходящих при формировании фрактальных структур, позволяет контролировать их тип, что в дальнейшем может быть использовано для контроля параметров создаваемых структур, в том числе при их формировании в условиях промышленных предприятий.

Рис. 5.

Спектры излучения, возникающие при пробое слоя ITO толщиной 3 мкм и сопротивлением 100 Ом на квадрат (а) и 20 Ом на квадрат (б).

Разрушение тонких слоев ITO наблюдается при нанесении на поверхность ITO тонкого полимерного слоя, увеличивающего контраст изображения. В этом случае электрический контакт между ITO и нитевидным электродом возникает только после электрического пробоя и разрушения полимерной диэлектрической пленки в области контакта нитевидного электрода. Полимерная пленка пробивается при напряжении ~100 В, напряжение после пробоя оказывается приложенным к ITO, что обеспечивает протекание через ITO значительного тока. Его протекание по слою ITO локализовано в узком (около 10 мкм) треке, разогрев которого приводит к деструкции и удалению полимера из трека и, в конечном итоге, разрушению ITO в области трека.

Нанесение поверх прозрачных оксидных слоев дополнительных пленок полимеров позволяет осуществлять визуализацию процессов пробоя, протекающих в структуре. Возникающая при этом “полимерная фотография” позволяет проводить оценку качества оксидного слоя.

Рассмотрим результаты исследования структур на основе ITO методом АСМ (рис. 6). На рис. 1 показана картина образования при пробое фрактальной микроструктуры лучевого типа в слое на основе оксида индия–олова. На двух следующих рисунках показаны картины образования шнуров пробоя в структурах с нанесенными слоями поликарбоната и полиметилметакрилата соответственно. Видно, что вследствие более низкой энергии активации процессов сублимации в полимерных слоях испарение материала происходит со значительно большей интенсивностью, что приводит к существенному разрастанию траектории пробоя и расширению возникающих микроструктур.

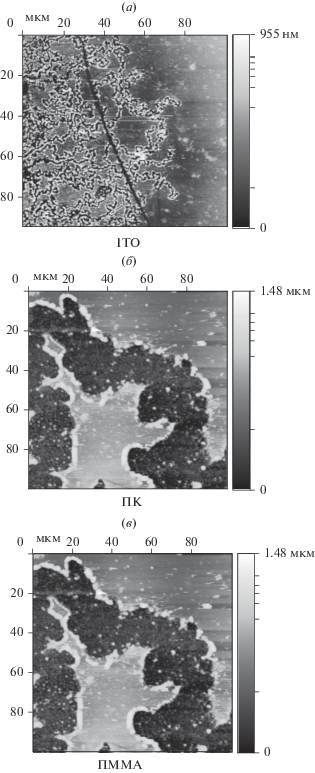

Рис. 6.

Формирование протяженных фрактальных микроструктур на поверхности слоев ITO.

Подробно рельеф возникающего трека пробоя продемонстрирован на последнем графике рис. 6. Хорошо видны возникающие по краям трека возвышения, обусловленные сдвигом массы полимерного материала вследствие возникающего в структуре термоудара.

В работе показано, что на поверхности полимерного слоя, нанесенного на слой ITO, формируется увеличенная “фотография” пробойных процессов, возникающих в контактных слоях. Форма микроструктур определяется параметрами нижнего оксидного слоя в образце. Это позволяет использовать методику полимерной фотографии для диагностики качества контактных слоев без использования оптической аппаратуры высокого разрешения.

ЗАКЛЮЧЕНИЕ

В работе исследованы процессы, происходящие при формировании фрактальных микроструктур в проводящих оксидных композициях, сформированных на стеклянных подложках. Разработана и применена установка, позволяющая за счет использования наноэлектрода на основе эвтектической композиции Ga/In создавать высокие локальные напряженности поля и обеспечить диаметр пятна контакта микрометрового размера. Установлено, что в тонких слоях ITO (толщиной 100–300 нм) разрушения имеют форму отдельных коротких треков длиной 200–400 мкм. В ITO толщиной более 300 нм разрушения имеют форму многовитковой спирали диметром ~1 мм. Особенности процессов протекания тока в исследованных структурах во многом определяются тем, что в качестве подводящего электрода использовали жидкую галлий-индиевую эвтектику. Такой жидкий контакт при пропускании через него электрического тока совершает автоколебательные движения вдоль спиралеобразной траектории. В отличие от обычных электродов, жидкоконтактный электрод не сгорает, а точка контакта перемещается из области испаренного материала в соседнюю область практически по круговой траектории из-за стремления вытянутого электрода вернуться в наиболее выгодное вертикальное положение. Размер шага витка определяется амплитудой импульса напряжения, подаваемого на структуру. У большинства структур спиралевидная траектория пробоя дополняется многочисленными ветвями, в свою очередь имеющими дополнительные отростки на следующем уровне фрактальной иерархии.
