Физика и химия стекла, 2019, T. 45, № 6, стр. 596-600
Экспериментальное и теоретическое исследование механических свойств полиамидных изделий с топологией “примитив Шварца”, изготовленных методом 3D-печати
М. Ю. Арсентьев 1, *, С. В. Балабанов 1, А. И. Макогон 1, М. М. Сычев 1, 2
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
2 Санкт-Петербургский государственный технологический институт (технический университет)
190013 Санкт-Петербург, Московский проспект, 26, Россия
* E-mail: ars21031960@gmail.com
Поступила в редакцию 06.05.19
После доработки 19.07.19
Принята к публикации 07.08.19
Аннотация
Методом 3D-печати из материала “полиамид-12” были созданы изделия с топологией “примитива Шварца” с разной величиной параметра t. Образцы получены методом селективного лазерного спекания на 3D-принтере фирмы EOS. Получены экспериментальные кривые зависимости напряжений от степени деформации. Выявлено, что с увеличением параметра t прочность образцов уменьшается. Проведено компьютерное моделирование в программе ComsolMultiphisics.
ВВЕДЕНИЕ
Решетчатые структуры обеспечивают относительно низкую плотность, сочетающуюся с высокой прочностью, энергопоглощающей способностью и теплопроводностью, потенциально могут применяться в аэрокосмической, автомобильной и биомедицинской областях [1, 2]. Изготовление таких структур традиционными методами сопровождается высокой стоимостью конечных изделий, а это, в свою очередь, сдерживает их массовое применение.
Трижды периодические поверхности минимальной энергии (ТППМЭ) типа “примитив Шварца” имеют строгое математическое уравнение, с помощью которого можно варьировать геометрию, а следовательно, и свойства получаемых изделий, изготавливаемых с использованием данной топологии:
где x, y и z – координаты, t – изменяемый параметр.Цель данного исследования – создание изделий с использованием топологии типа “примитив Шварца” из полиамида-12 методом 3D-печати, изучение их механических свойств экспериментально, а также расчетным методом (метод конечных элементов).
МЕТОДЫ ИССЛЕДОВАНИЯ
Были созданы 3D-модели образцов с топологией “примитива Шварца” с разной величиной параметра t. Образцы получены методом селективного лазерного (SLS технология) спекания на 3D-принтере фирмы EOS (модель FORMIGAP110). Селективное лазерное спекание (SLS) – метод аддитивного производства, используемый для создания функциональных прототипов и мелких партий готовых изделий. Технология основана на последовательном спекании слоев порошкового материала с помощью лазеров высокой мощности. Условия печати: высота слоя 100 мкм, температура стола: 169.5°C, температура камеры: 150°C. После печати образцы очищали от остатков неспеченного порошка обработкой в пескоструйном аппарате.
Материал печати полиамид-12 (марка PA2200). Полиамид 12 представляет собой продукт полимеризации додекалактама. Это конструкционный кристаллизующийся материал с повышенной эластичностью. Температура плавления ненаполненных марок: 173–180°С, температура стеклования 35–37°С, степень кристалличности 40–70%. Этот материал характеризуется высокой стойкостью к растрескиванию, высокой износостойкостью, имеет низкое влагопоглощение, высокую стабильность размеров и хорошие диэлектрические свойства [3].
Образцы состояли из залитых 27 элементарных ячеек с топологией “примитив Шварца”. Габариты образцов 30 × 30 × 30 мм. Для исследования физико-механических свойств, образцы испытывали на прочность на сжатие в соответствии с ГОСТ 4651−2014 на электромеханической машине марки Walter + bai с максимально возможной нагрузкой до 400 kН, при температуре воздуха 26°C и скорости нагружения 5 мм/мин [4]. Изделия, изготовленные методом 3D печати, имеют различные механические свойства, в зависимости от направления испытания [5]. Испытания прочности для всех образцов проводили в направлении “выращивания” образцов (вдоль оси Z).
За прочность образцов брали точку перегиба, которая соответствует окончательному сминанию структуры (t = 0–25 МПа, t = 0.6–30МПа). В процессе механических испытаний образец с t = 0.6 разрушился, это связано с излишне тонкими перемычками между ячейками, в которых возникают большие напряжения.
В данной работе с использованием метода компьютерного моделирования в среде COMSOL [6] проведено исследование распределения напряжения в объектах с формой на основе трижды периодических поверхностей минимальной энергии. В работе был использован пример программного пакета COMSOL Multiphysics “распределение напряжений в ободе колеса при статическом и динамическом нагружении”. Данный пример был модифицирован для задач проекта: получения распределения напряжения в структурах различной топологии (в данном случае ТППМЭ). Было произведено импортирование трехмерных моделей нескольких ТППМЭ (“примитив Шварца”, гироид) в программный пакет COMSOL Multiphysics, построена сетка, проведена постановка задачи и получено распределение напряжений.
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ
Особенности поведения полимерных материалов, подвергнутых эластическим деформациям, обычно рассматривают с помощью кривых сжатия (деформационных кривых). Деформационные кривые, полученные при испытании образцов, имеют свою специфику, обусловленную сложной геометрией образцов. В результате физико-механических испытаний образцов получены зависимости напряжений от степени деформации (рис. 1–3).
При сравнении экспериментальных деформационных кривых установлено, что при уменьшении характерного размера повторяющегося структурного элемента (при увеличении параметра t) прочность образцов уменьшается. Это связано с уменьшением площади опасного сечения. Под термином “опасное сечение” подразумевается поперечное сечение, в котором действуют наибольшие внутренние напряжения.

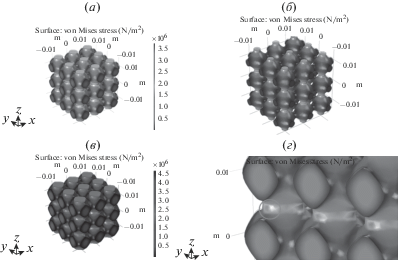

Согласно результатам компьютерного моделирования в программе ComsolMultiphisics, при приложении сжимающей нагрузки механические напряжения распределяются в образцах неравномерно (рис. 4). Наибольшие значения механических напряжений достигается между ячейками, в наиболее узких частях перемычек.

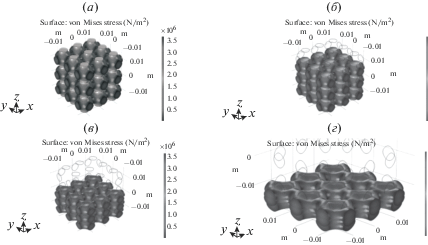

Анализ распределения механических напряжений в объекте с формой на основе примитива Шварца с залитым внутренним объемом (ячейка 3 × 3 × 3) (рис. 5) показывает, что наиболее сильно подверглись деформации участки, в которых наблюдалась наибольшая концентрация напряжений (перешейки), при этом малонагруженные имеют большую способность к сохранению формы.
ЗАКЛЮЧЕНИЕ
В результате исследования выявлено, что при уменьшении характерного размера повторяющегося структурного элемента (при увеличении параметра t) прочность образцов уменьшается. Экспериментальные данные хорошо коррелируют с результатами компьютерного моделирования в программе ComsolMultiphisics. С помощью компьютерного моделирования выявлено, что при приложении сжимающей нагрузки механические напряжения распределяются в образцах неравномерно. Наибольших значений величина механических напряжений достигает между ячеек, в наиболее узких частях перемычек. Наибольшей пластической деформации подвергаются участки, которые содержат большую концентрацию напряжений.
Исследование выполнено за счет гранта Российского научного фонда (проект № 17-13-01382).
