Физика и химия стекла, 2021, T. 47, № 4, стр. 411-420

Термомеханические свойства и структура фторфосфатных стекол, активированных Nd3+, при различных концентрациях Ba(PO3)2

О. А. Богданов 1, *, **, Е. В. Колобкова 2, 3, С. Н. Перевислов 1

1 Институт химии силикатов им. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

2 Санкт-Петербургский Государственный технологический институт (технический университет)
190013 Санкт-Петербург, Московский пр., 26, Россия

3 Университет ИТМО
197101 Санкт-Петербург, Кронверкский пр., 49, Россия

* E-mail: bogdanov.oa@iscras.ru
** E-mail: magfer@mail.ru

Поступила в редакцию 17.12.2020
После доработки 22.03.2021
Принята к публикации 05.04.2021

Полный текст (PDF)

Аннотация

Рассмотрена система xBa(PO3)2 · 99 – х(AlF3–BaF2–CaF2–MgF2–SrF2)–1NdF3, где x = 2, 5, 10, 15, 20, 30 и 40 мол. %. Определены зависимости теплового коэффициента линейного расширения, Tg, Tx, Tx – Tg, HV и K1C от концентрации Ba(PO3)2. Установлено, что увеличение концентрации Ba(PO3)2 при равномерном замещении фторидной составляющей приводит к уменьшению теплового коэффициента линейного расширения, увеличению температуры стеклования и кристаллизации и уширению интервала Tx – Tg. Показано, что увеличение Ba(PO3)2 в стекле ведет к увеличению микротвердости HV и трещиностойкости K1C стекол. Проведено сравнение основных термомеханических характеристик исследуемых стекол с коммерческими аналогами.

Ключевые слова: фторфосфатное стекло, кристаллизационная устойчивость, микротвердость, трещиностойкость, ТКЛР

ВВЕДЕНИЕ

Стекла, активированные ионами неодима, активно используются в качестве активных сред волоконных и твердотельных лазеров, в том числе высокоэнергетических [1–3]. Наиболее широкое распространение получили фосфатные лазерные стекла, которые обладают хорошими спектроскопическим свойствами и приемлемыми эксплуатационными характеристиками [4–6]. Синтез фосфатных стекол сопровождается большими технологическими трудностями по уменьшению содержания гидроксильных групп, что значительно усложняет процесс варки стекла. Использование платиновых тиглей для варки фосфатных стекол приводит к негативным последствиям, связанным с растворением платины в стекле [3]. В качестве частичной замены данных стекол могут быть рассмотрены фторфосфатные стекла с высоким содержанием фторидов. Данные стекла выделятся низкой фононной энергией, хорошей прозрачностью от среднего УФ до ближнего ИК и низким показателем преломления. Спектрально-люминесцентные исследования фторфосфатных стекол, активированных редкоземельными элементами, показывают хорошие результаты, что делает их многообещающими кандидатами для использования их в твердотельных и волоконных лазерных системах [7–13].

Известно [14–17], что для активных сред лазеров, помимо оптических и спектрально-люминесцентных свойств, большое значение имеют механические и термомеханические свойства стекол. К механическим свойствам стекол обычно относят предел прочности при изгибе, микротвердость и трещиностойкость [18, 19]. Твердость по Виккерсу (HV) и трещиностойкость (К1С) являются важными параметрами, необходимыми для прогнозирования механических свойств хрупких материалов [20]. Трещины, образующиеся в результате вдавливания индентора Виккерса, широко используются для определения трещиностойкости и оценки хрупкости стекол.

К термическим и термомеханическим свойствам стекол обычно относятся такие характеристики как тепловой коэффициент линейного расширения (ТКЛР) α, температуру стеклования Tg, температуру кристаллизации Tx и разницу Tg – Tx. Величина ТКЛР определяет термостойкость активной среды. Интервал Tg – Tx определяет температурные границы вытяжки оптического волокна [21]

Фторфосфатные стекла характеризуются высоким коэффициентом линейного термического расширения и высокой склонностью к кристаллизации. Данные обстоятельства накладывают значительные ограничения на практическое использование фторфосфатного стекла, поскольку оно не обеспечивает необходимый уровень эксплуатационных и технологических характеристик, требуемых для лазерных стекол. Увеличение содержания фосфатов в стекле позволяет значительно повысить кристаллизационную устойчивость стекла и уменьшить значение ТКЛР. Высокое содержание фосфатов (свыше 20 мол. %) во фторфосфатных стеклах оказывает значительное влияние на технологические режимы варки стекла – повышается содержание OH– групп в стеклах и увеличивается улетучивание фтора из расплава [2, 22].

Ранее в [7] уже исследовалось влияние соотношения фосфатов и фторидов в данной системе. Было установлено, что при непрерывном замещении метафосфата бария фторидами, соотношение между которыми стехиометрически соответствует соединению MgCaSrBaAl3F14, осуществляется постепенный переход от преимущественно метафосфатной структуры стекла к пиро- и ортофосфатным группировкам. Авторами отмечается, что при общей концентрации фторидов свыше 50 мол. % должно наблюдаться постепенное снижение прочностных характеристик, которое сопровождается ростом ТКЛР, но каких-либо данных касающихся механических свойств стекол представлено не было.

Цель данной работы – определение зависимостей термических и механических свойств фторфосфатных стекол системы (xBa(PO3)2 · 99 – х(AlF3–BaF2–CaF2–MgF2–SrF2) · 1NdF3, где x = 2, 5, 10, 15, 20, 30 и 40 мол. % в зависимости от концентрации Ba(PO3)2.

МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Синтез фторфосфатных стекол системы xBa(PO3)2 · 99 – х(AlF3–BaF2–CaF2–MgF2–SrF2) · 1NdF3, где x = 5, 10, 15, 20, 30 и 40 мол. % осуществляли в стеклоуглеродном комплекте “тигель в тигель” (рис. 1) в среде аргона течение 40 мин. Схема варки “тигель в тигель” позволяет минимизировать потери фтора в процессе варки. Отжиг стекол проводился в муфельной печи при температуре 440°С. Плотность стекол после синтеза определялась методом гидростатического взвешивания в воде с погрешностью ±0.0001 г/см3.

Рис. 1.

Схема варки “тигель в тигель”: схема печи (1); тигель-крышка (2); варочный тигель (3); стекломасса (4).

Измерение микротвердости и трещиностойкости осуществляли квадратным индентором по методу Виккерса при различных величинах нагрузки на микротвердомере ПМТ-3 (ЛОМО) в соответствии с методикой, представленной в [20, 23]. Схема отпечатка представлена на рис. 2.

Рис. 2.

Схема измерения твердости и трещиностойкости.

Расчет значений HV осуществлялся по формуле [20, 23]

(1)
$HV = \frac{{1854.4P}}{{{{d}^{2}}}},$
где P – нагрузка в граммах, d – длина диагонали отпечатка (мкм).

Величина трещиностойкости рассчитывалась по методике, описанной в [23] в соответствии с формулой

(2)
${{{\text{K}}}_{{1c}}} = 0.889\sqrt {HV\frac{P}{{{{l}_{1}} + {{l}_{2}} + {{l}_{3}} + {{l}_{4}}}}} ,$
где l1, l2, l3, l4 – длина трещин в мкм.

Измерение температуры стеклования Tg и кристаллизации Tx осуществляли методом ДСК. Измерения и математическую обработку данных проводили на дифференциальном сканирующем калориметре STA 449F1 Jupiter фирмы Nietzsche, скорость нагрева образцов составила 10 К/мин. ТКЛР измеряли дилатометрическим методом на вертикальном кварцевом дилатометре с регистрацией температуры каждый 10 мкм изменения длины образца. Спектры комбинационного рассеяния получали на лазерной установке Renishaw. Значение модуля упругости E и коэффициента Пуассона μ рассчитывали методом ультразвуковой эхографии на основе ультразвуковых скоростей продольных (VL) и поперечных (VT) волн, полученных на установке ЗВУК-130.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

На рис. 3а представлена зависимость плотности стекла от концентрации фосфатов. На кривой наблюдается излом в районе 20 мол. %. При увеличении фосфатов наблюдается закономерное уменьшение значения ТКЛР стекол (рис. 3б).

Рис. 3.

Зависимость плотности (а) и ТКЛР (б) фторфосфатных стекол от концентрации Ba(PO3)2.

Увеличение концентрации фосфатов приводит к уширению экзотермических пиков и уменьшению их интенсивности (рис. 4), что говорит об уменьшении склонности стекла к кристаллизации.

Рис. 4.

ДСК кривые стекол при различной концентрации Ba(PO3)2.

С увеличением фосфатов также наблюдается смещение температур стеклования Tg, начала кристаллизации Tx и увеличением температурного интервала Tx – Tg. Как можно видеть (рис. 5) происходит относительно резкое увеличение температуры стеклования (рис. 5а) с увеличением концентрации фосфатов с 2 до 5, и с 5 до 10 мол. %. Далее значения температуры стеклования меняются незначительно. Значительно изменяется температура начала кристаллизации Тх с увеличением концентрации фосфатов до 5 мол. %, и далее наблюдается линейный рост. На кривой зависимости Tx – Tg от концентрации Ba(PO3)2 (рис. 5в), наблюдается перегиб в районе 10 мол. %.

Рис. 5.

Зависимость температуры стеклования (а), температур ы начала кристаллизации (б) и температурного интервала Tx – Tg (в) от концентрации Ba(PO3)2.

Увеличение концентрации фосфатов приводит к увеличению микротвердости HV стекол (рис. 6). При увеличении концентрации с 2 до 40 мол. % она увеличивается на ≈51%, что согласуется с другими исследованиями твердости фторфосфатных и фосфатных стекол [16, 20].

Рис. 6.

Микротвердость стекол при нагрузке 150 г в зависимости от концентрации Ba(PO3)2.

Трещиностойкость стекла K1C с увеличением метафосфата бария также увеличивается (рис. 7). При увеличении концентрации Ba(PO3)2 c 2 до 40 мол. % трещиностойкость увеличивается с 0.843 до 1.086 МПа/м.

Рис. 7.

Трещиностойкость стекол в зависимости от концентрации Ba(PO3)2.

При увеличении концентрации метафосфата бария от 2 до 10 мол. % происходит сдвиг полосы высокочастотного колебания от 1000 см–1 до 1050 см–1 и появляется полоса 730 см–1, что соответствует появлению наравне с изолированными фосфатными тетраэдрами пирофосфатных групп (Р2О7)4– (рис. 8). Увеличение концентрации Ва(РО3)2 до 10 мол. % приводит к дальнейшему росту интенсивности концевых групп РО2 на 1050 см–1 и появлению плеча при большей длине волны 1100 нм. Увеличивается концентрация и длина фосфатных цепочек. При введении 30 мол. % Ва(РО3)2 наблюдается полоса, характерная для метафосфосфатных цепей 1160 см–1.

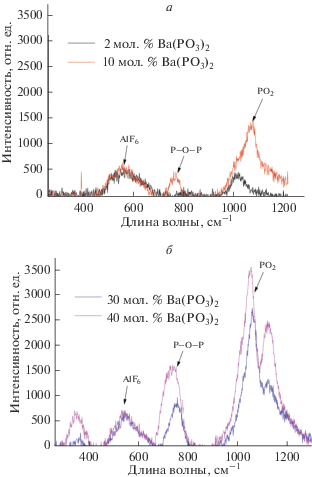

Рис. 8.

КРС стекол содержащих 2, 10 (а), 30 и 40 (б) мол. % Ba(PO3)2.

Увеличение содержания метафосфата бария путем равномерного замещения всей фторидной составляющей приводит к перестройке структуры стекла (рис. 5). При концентрации фосфатов около 20 мол. % наблюдается переход от изолированных полиэдров фосфатов к трехмерной сетке, что отражается на изломе кривой плотности и ТКЛР на рис. 3. Формирование пирофосфатных групп, которое начинается уже с концентраций Ba(PO3)2 около 10 мол. %, влечет за собой резкое увеличение HV на рис. 6.

Увеличение содержания фосфатов во фторфосфатном стекле может привести к увеличению содержанию гидроксильных групп в стеклах, а также к снижению пропускаемости стекол в районе 4.5–6 мкм.

Как можно видеть из рис. 9, увеличение содержания фосфатов до 20 мол. % не ведет к повышению содержания гидроксильных групп OH–, но наблюдается увеличение поглощения в интервале от 4.5 до 6 мкм, что связано с собственным поглощением фосфатов в данном интервале.

Рис. 9.

Спектры поглощения ИК-Фурье в области от 2 до 7 мкм.

Значения исследуемых в данной работе термических и механических свойств фторфосфатных стекол были сравнены со свойствами коммерческих лазерных стекол [3] (табл. 1).

Таблица 1.

Сравнение основных термомеханических свойства исследуемого фторфосфатного стекла с коммерческими аналогами лазерных стекол

Стекло Трещиностойкость K1C, МПа/м Модуль Юнга E, ГПА Коэффициент Пуассона, μ КЛТР α, ×10–7/K
ФФС-20Ba(PO3)2 0.97 69 0.2 155
LG-770* 0.48 47.3 0.25 134
HAP-4** 0.83 69 0.24 72
ED-2*** 1.1 91.9 0.24 80

* Компания Schott, лазерное стекло для высокоэнергетических/высокомощных лазеров (HEHP); ** Hoya, стекла для лазеров высокой средней мощности (High Average Power); *** кварцевое активированное стекло.

Как можно видеть, представленное в данной работе фторфосфатное стекло с 20 мол. % Ba(PO3)2 отличается самым высоким ТКЛР и высокой трещиностокостью K1C.

ЗАКЛЮЧЕНИЕ

Проведены исследования фторфосфатных стекол системы xBa(PO3)2 · 99 – х(AlF3–BaF2–CaF2–MgF2–SrF2) · 1NdF3 при различных вариациях фосфатов. Установлено, что уже начиная с 10 мол. % в структуре стекла начинается постепенный переход от ортофосфатной к пирофосфатной структуре. При 20 мол. % Ba(PO3)2 данный переход полностью заканчивается, что отражается в появлении излома на кривой зависимости ТКЛР от концентрации Ba(PO3)2. При увеличении концентрации фосфатов с 2 до 20 мол. % Tg и Tx увеличились на 13 и 94°С соответственно. Значения ТКЛР для 20 мол. % Ba(PO3)2 равное 155 (10–7 К–1) можно считать достаточно низким для фторфосфатных стекол с низким содержанием фосфатов [16]. Увеличение содержания фосфатов до 20 мол. % не приводит к росту гидроксильных групп, что отраженно в спектрах ИК-Фурье. Твердость стекол и их трещиностойкость увеличивается с увеличением содержания Ba(PO3)2. Значения трещиностойкости рассматриваемых стекол можно считать достаточно высоким для материалов подобного рода. По итогу проведенных исследований можно утверждать, что стекла с концентрацией фосфатов около 20 мол. % могут быть рассмотрены как хорошая альтернатива существующим коммерческим лазерным стеклам [3]. Исследования касающиеся трещиностойкости стекол необходимо уточнить с использованием других методик исследования, поскольку представленные данные считаются авторами несколько завышенными.

Работа выполнена по государственному заданию Института химии силикатов им. И.В. Гребенщикова РАН, номер государственной регистрации (ЦИТиС): АААА-А19-119022290088-8, уникальный номер (ИСГЗ): № 0097-2019-0014.
