Физика и химия стекла, 2022, T. 48, № 6, стр. 803-808
Получение твердых растворов на основе Sr3B2SiO8, допированных Eu3+
О. Л. Белоусова 1, *, Д. С. Ершов 1, Е. С. Деркачева 1, В. Л. Уголков 1
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
* E-mail: olgabelousova80@gmail.com
Поступила в редакцию 01.08.22
После доработки 04.08.22
Принята к публикации 05.08.22
- EDN: EBPQLW
- DOI: 10.31857/S0132665122600583
Аннотация
Кристаллизацией из расплава получены образцы ряда гомогенных твердых растворов Sr3 – xB2Si1 – xO8 – 3x: yEu3+ (x = 0.63, y = 0.001; 0.01; 0.1; 0.2; 0.4). Проведены исследования методами рентгенофазового и термического анализов. Определены параметры элементарной ячейки, температуры плавления и кристаллизации.
ВВЕДЕНИЕ
Боросиликаты щелочноземельных металлов, легированные различными редкоземельными элементами, являются перспективными соединениями для получения люминофоров и активных сред для лазеров. В системе SrO–B2O3—SiO2 такими являются метастабильное тройное соединение SrB2Si2O8 и стабильное соединение Sr3B2SiO8. Люминофоры SrB2Si2O8: Eu3+, Ce3+, Тb3+ могут эффективно работать в УФ-области [1, 2]. Боросиликат Sr3B2SiO8: Eu3+ является перспективным для использования в качестве красного фосфора для белых светоизлучающих диодов [3]. В работе [4] были исследованы люминесцентные свойства материалов на основе Sr3B2SiO8, содержащего 0.1 мол. % Eu2O3 или Dy2O3. При этом однофазный продукт получен не был, в качестве примесной фазы в образцах присутствовал силикат SrSiO3. Известны работы по получению твердофазным методом синтеза однофазных материалов на основе боросиликата стронция, допированного европием, с общей формулой Sr3 – 2xEuxNaxB2SiO8 (х = 0.01–0.20), и исследованию их люминесцентных свойств [5].
Актуальной является задача получения люминофоров основных цветов на базе матриц одной системы. Впервые были получены и исследованы гомогенные твердые растворы на основе Sr3B2SiO8 [6–8]. Были изучены условия образования твердых растворов на основе соединения Sr3B2SiO8 и установлены пределы смесимости. Были синтезированы образцы с содержанием SiO2 1.25, 2.5, 3.75 мол. % для уточнения границы смесимости. Разрыв смесимости в ряду твердых растворов Sr2B2O5 – Sr3B2SiO8 наблюдался в области, близкой к Sr2B2O5. Анализ дифрактограмм показал, что в интервале составов с содержанием SiO2 0─3.125 мол. % наблюдаются только пики Sr2B2O5, интервал 3.125─4.38 мол. % является гетерогенным, а начиная с содержания SiO2 4.38 мол. % (х = 0.86) при 1000°C образуются гомогенные твердые растворы. Все твердые растворы также могут быть получены кристаллизацией из расплава, но только после многоступенчатого твердофазного синтеза. Образцы, подвергавшиеся плавлению сразу после предварительного обжига при 900°C, помимо самого твердого раствора содержат примесные фазы Sr2B2O5, SrSiO3 и Sr2SiO4. Параметры решетки твердых растворов при этом отклоняются от зависимости, полученной для гомогенных твердых растворов. Данные о термической стабильности твердых растворов и их структуре позволяют предположить, что на их основе можно создавать широкий ряд люминесцентных материалов для светодиодов [7, 8].
Цель настоящей работы – получение боросиликатов Sr3 – xB2Si1 – xO8 – 3x:yEu3+ (x = 0.63, y = 0.001; 0.01; 0.1; 0.2; 0.4), изучение их фазового состава и термического поведения (плавление, кристаллизация), разработка методики синтеза гомогенных твердых растворов.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
Синтез твердых растворов состава Sr2.37B2Si0.37O6.11: yEu3+ (y = 0.001, 0.01, 0.1, 0.2, 0.4) осуществляли твердофазным методом и кристаллизацией из расплава. В качестве исходных реагентов были использованы SrCO3 (“ос. ч.” 7-4), H3BO3 (“х. ч.”), SiO2 (“ос. ч.” 14-4 ), Eu2O3 (“ос. ч.”). Смеси, содержащие оксиды в заданных соотношениях, гомогенизировали измельчением в яшмовом барабане в течение 6 ч. После их предварительного обжига при 800°C и повторного измельчения из полученных порошков были отпрессованы образцы в виде таблеток, которые далее подвергали последовательной термообработке при температурах 900°C (96 ч), 1000°C (40 ч). Синтез проводили в печах КО – 14 с карбид-кремниевыми нагревателями и камерной электропечи сопротивления ТК.5.6.1800.ДМ с нагревателями из дисилицида молибдена, на воздухе в Pt тиглях. Отожженные при 1000°C образцы были измельчены, расплавлены при 1300–1350°C и закристаллизованы на воздухе на платиновой подложке.
Определение фазового состава полученных образцов проводили методом порошкового рентгенофазового анализа (РФА) на дифрактометрах Rigaku, ДРОН-3, CuKα-излучение, режим работы рентгеновской трубки 30 кВ, 10 мА, геометрия съемки на отражение, позиционно-чувствительный детектор. Интервал углов 2θ = 5°–75°; шаг 0.01°–0.03°; экспозиция в точке 1–5 с. Первичную обработку данных РФА и расчет параметров кристаллической решетки полученных материалов осуществляли в программном комплексе PDWIN (НПО Буревестник). Фазовый состав образцов определяли с помощью международной базы порошковых рентгендифракционных данных ICDD (PDF-2).
Термическое поведение полученных материалов изучали методом дифференциальной сканирующей калориметрии (ДСК) на установке синхронного термического анализа NETZSCH STA 429 с использованием платино-платинородиевого держателя для образцов типа “TG + DSC”, скорость нагревания составляла 10°C/мин.
ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ
При синтезе составов Sr2.37B2Si0.37O6.11: yEu3+ (y = 0.001; 0.01; 0.1; 0.2; 0.4) твердофазным методом при 1000°C и 24 часах выдержки однофазные твердые растворы не были получены. Увеличение времени выдержки при 1000°C до 40 ч не приводит к изменению фазового состава. Образцы содержат преимущественно силикаты стронция, а также бораты и силикат европия, образование твердого раствора Sr2.37B2Si0.37O6.11 в минимальных количествах начинается в составе с содержанием 0.1 Eu3+. РФА закристаллизованных составов, полученных после плавления отожженных при 1000°C (40 ч) образцов показал, что составы с (0–0.1)Eu3+ представляют собой гомогенные твердые растворы на основе Sr2.37B2Si0.37O6.11 (рис. 1, дифрактограммы 1–3, 5). Закристаллизованный состав Sr2.37B2Si0.37O6.11: 0.4Eu3+, содержащий ионы европия в довольно большом количестве, чтобы оказать модифицирующее влияние на процессы синтеза, был получен из образцов, отожженных при 900°C. РФА показал, что, помимо твердого раствора на основе Sr2.37B2Si0.37O6.11 в составе присутствуют также силикаты стронция (рис. 1, дифрактограмма 4).
Гетеровалентное замещение происходит по схеме 3Sr2+ → 2Eu3++ ◻ и приводит к образованию вакансий по кислороду [9]. Известно, что при частичном замещении Sr2+ ионами Eu3+ возникают дефекты положительного заряда (Eu + Sr), которые могут негативно влиять на люминесценцию. Для компенсации заряда вводят ионы щелочных металлов (Li+, Na+, K+) [5].Полученные твердые растворы кристаллизуются в ромбической сингонии, пространственная группа Pnma. Были рассчитаны параметры элементарной ячейки всех полученных твердых растворов (табл. 1). Очевидно, что введение Eu3+, а также изменение его концентрации оказывает влияние на изменение параметров элементарной ячейки. Объем элементарной ячейки уменьшается примерно на 3% в соответствии с замещением крупного атома Sr2+ ионным радиусом 1.20 Å на меньший атом Eu3+ с ионным радиусом 1.09 Å:y = 0 – V = 254.735 (58) Å3, y = 0.4 – V = 246.437 (91) Å3.Значения параметров a и c также уменьшаются, b практически не изменяется: у = 0 – a = 12.1800 (19) Å, b = 3.8792 (10) Å c = 5.39137(80) Åу = 0.4 – a = 11.9992 (32) Å, b = 3.8916 (13) Å, c = 5.2775 (15) Å;Основой кристаллической структуры Sr3B2SiO8, на базе которого были получены допируемые твердые растворы Sr3 – xB2Si1 – xO8 – 3x, являются боросиликатные псевдоцепочки, вытянутые вдоль оси b. Структура состоит из полиэдров (Si, B) – O, а атомы Sr расположены между цепями. Псевдоцепочки (Si, B) – O наименее чувствительны к замещению Sr2+ → Eu3+, о чем и свидетельствует наименьшее изменение параметра b. Подробно влияние соотношений Sr/Eu и B/Si на структурные характеристики, а также люминесцентные свойства полученных твердых растворов были рассмотрены в работе [9], при этом для них была предложена структурная формула Sr3 – 1.5хEuxB2 + ySi1 – yO8 – y/2 .
Таблица 1.
yEu3+ | Параметры элементарной ячейки | |||
---|---|---|---|---|
a, Å | b, Å | c, Å | V, Å3 | |
0.000 | 12.1800 (19) | 3.8792 (10) | 5.39137 (80) | 254.735 (58) |
0.001 | 12.1645 (14) | 3.87730 (53) | 5.38418 (70) | 253.948 (42) |
0.01 | 12.1352 (32) | 3.87401 (10) | 5.3666 (19) | 252.295 (91) |
0.1 | 12.1103 (28) | 3.8651 (64) | 5.3481 (25) | 250.331 (30) |
0.2 | 12.0598 (44) | 3.87316 (10) | 5.30221 (22) | 247.664 (25) |
0.4 | 11.9992 (32) | 3.8916 (13) | 5.2775 (15) | 246.437 (91) |

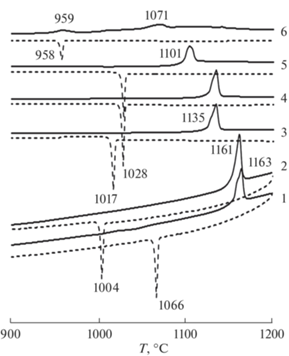

На рисунке 2 представлены результаты термического анализа Sr3B2SiO8, твердого раствора на его основе Sr2.372Si0.37O6.11 и допированных твердых растворов Sr2.372Si0.37O6.11: yEu3+ с различным содержанием Eu3+. На кривых нагревания и охлаждения 1–5 присутствуют только эффекты, соответствующие плавлению и кристаллизации. Температура плавления от Sr3B2SiO8 (1163°C) к Sr2.372Si0.37O6.11 (1161°C) снижается незначительно, что характерно для систем с твердыми растворами. Кристаллизация Sr2.372Si0.37O6.11 происходит со значительным переохлаждением по сравнению с кристаллизацией тройного соединения, что связано, скорее всего, с деформацией решетки в твердых растворах. Параметры элементарной ячейки закристаллизованных расплавов при этом:Sr3B2SiO8a = 12.361(4) Å, b = 3.927(1) Å, c = 5.419(1) Å, V = 263.05(11) Å3.Sr2.372Si0.37O6.11a = 12.180(2) Å, b = 3.8792(1) Å, c = 5.3913(1) Å, V = 254.736(6)Å3. Введение в твердые растворы Sr2.372Si0.37O6.110.001Eu3+ и 0.01 Eu3+ приводит к понижению температуры плавления составов почти на 30°C по сравнению с тройным соединением и твердым раствором, не содержащим европий, температуры кристаллизации несколько повышаются. Дальнейшее увеличение содержания европия снижает температуру плавления состава Sr2.372Si0.37O6.11: yEu3+ еще на 30°C, что может быть связано со свойствами РЗЭ активировать процессы синтеза и спекания [10]. На уменьшение температуры плавления, скорее всего, оказывают влияние и деформации решетки, связанные с гетеровалентным замещением и возникновением вакансий. Температура кристаллизации при этом существенно не изменяется.
Для состава с содержанием 0.4Eu3+, полученного кристаллизацией из расплава образцов, отожженных при 900°C, на кривой нагревания отмечены два эффекта, первый из которых при 959°C связан с плавлением примесных фаз, а второй при 1071°C относится к полному плавлению смеси (рис. 2, кривая 6). При этом закристаллизованный расплав образцов этого состава, прошедших все стадии термообработки в интервале температур 800–1000°C, показал только один эффект, соответствующий плавлению, при 1075°C. Очевидно, что получение гомогенных твердых растворов методом кристаллизации из расплава требует последовательного проведения длительных предварительных изотермических термообработок.
ЗАКЛЮЧЕНИЕ
Впервые получены однофазные твердые растворы Sr2.37B2Si0.37O6.11: yEu3+ (y = 0.001, 0.01, 0.1, 0.2, 0.4) методом кристаллизации из расплава. Установлено, что предварительная термообработка составов в интервале температур 800–1000°C необходима для получения гомогенного продукта. Введение Eu3+ понижает температуру плавления твердых растворов, приводит к уменьшению объема элементарной ячейки на 3%. Синтез по разработанной методике позволяет получать широкий ряд составов боросиликатов, допированных Eu3+, вплоть до концентрации 0.4 Eu3+.
Работа выполнена при поддержке Министерства науки и высшего образования Российской Федерации в рамках государственного задания ИХС РАН (тема 1021050501072-8-1.4.3).
Список литературы
Wang Y., Zhang Z., Zhang J. Electronic properties and rare-earth ions photoluminescence behaviors in borosilicate: SrB2Si2O8 // J. Solid State Chem. 2009. V. 182. P. 813–820.
Verstegen J.M.P.J., Ter Vrugt J.W., Wanmaker W.L. Luminescence of Eu2+-activated SrB2Si2O8 // J. Inorg. Nucl. Chem. 1972. V. 34. P. 3588–3589.
Wang L., Wang Yu. Luminescent properties of Eu3+-activated Sr3B2SiO8: A red-emitting phosphor for white light-emitting diodes // J. of Luminescence. 2011. V. 131. P. 1479–1481.
İsrafil Şabikoğlu. Synthesis of Eu and Dy doped Sr3B2SiO8 using solid state reaction and investigation of radio and photoluminescence properties of these materials // J. of Alloys and Compounds. 2013. V. 556. P. 135–138
Jianfeng Sun, Wenlin Zhang, Dezhong Shen and Jiayue Sun. Intense Red Light Emission of Eu3+-Doped Sr3B2SiO8 for White Light-Emitting Diodes // J. of The Electrochem. Soc. 2012. V. 159. № 4. P. 107–114.
Krzhizhanovskaya M.G., Bubnova R.S., Krivovichev S.V. Synthesis, crystal structure and thermal behavior of Sr3B2SiO8 borosilicate // J. Solid St. Chem. 2010. V. 183. P. 2352–2357.
Белоусова О.Л., Кржижановская М.Г., Бубнова Р.С. Твердые растворы ряда Sr3 – xB2Si1–xO8–3x в тройной системе SrO–B2O3–SiO2 // Физ. и хим. стекла. 2012. Т. 38. № 6. С. 910–915.
Volkov S., Bubnova R., Bolotina N. Incommensurate modulation and thermal expansion of Sr3B2+xSi1–xO8–x/2 solid solutions // Acta Cryst. 2015. B. 71. P. 489–497.
Krzhizhanovskaya M.G, Volkov S.N., Povolotskiy A.V. Crystal structure, thermal expansion and fluorescence of Sr3–1.5xEuxB2+ySi1–yO8–y/2 phosphors. // Materials Chemistry and Physics. 2021. V. 260. P. 124151.
Портной К.И., Тимофеева Н.И. Кислородные соединения редкоземельных элементов. Справ. изд. М.: Металлургия, 1986. 480 с.
