Автоматика и телемеханика, № 9, 2021

М.В. ХЛЕБНИКОВ, д-р физ.-мат. наук (khlebnik@ipu.ru)

(Институт проблем управления им. В.А. Трапезникова РАН, Москва)

СИНТЕЗ СТАТИЧЕСКОГО РЕГУЛЯТОРА

ДЛЯ ПОДАВЛЕНИЯ ВНЕШНИХ ВОЗМУЩЕНИЙ

КАК ЗАДАЧА ОПТИМИЗАЦИИ¹

В последнее время стал очень популярным подход к линейным систе-

мам управления с точки зрения оптимизации. Например, в классической

задаче о линейно-квадратичном регуляторе можно рассматривать мат-

рицу линейной обратной связи как переменную и сводить проблему к

минимизации показателя качества по этой переменной. Для этого можно

применять градиентный метод и получать обоснование сходимости. Та-

кой подход был успешно применен для ряда задач, включая оптимизацию

обратной связи по выходу. В настоящей статье такой подход впервые при-

меняется к задаче подавления ограниченных внешних возмущений. Вы-

писан градиентный метод для отыскания статической обратной связи по

состоянию или выходу и дано его обоснование. Рассмотрен ряд примеров,

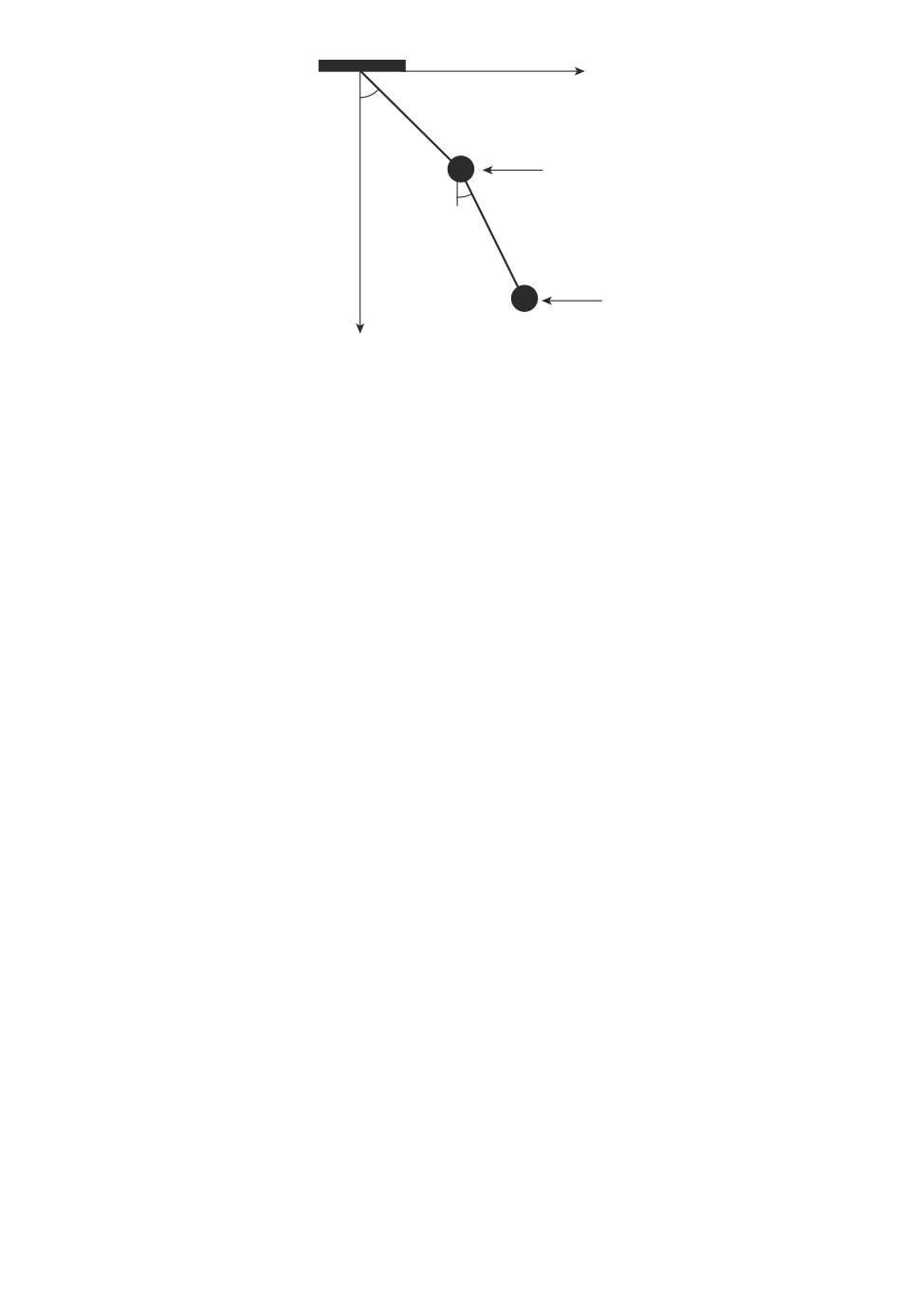

включающих в себя простой и двойной маятники.

Ключевые слова: линейные системы, внешние возмущения, обратная

связь по выходу, обратная связь по состоянию, оптимизация, градиент-

ный метод, метод Ньютона, сходимость.

DOI: 10.31857/S0005231021090038

1. Введение

Задача о подавлении ограниченных внешних возмущений (peak-to-peak gain

minimization) формулируется следующим образом. Рассмотрим линейную

стационарную динамическую систему в непрерывном времени

x = Ax + Bu + Dw, x(0) = x₀,

(1)

y = C₁x,

z = C₂x + B₁u,

где A ∈ R^n×n, B ∈ R^n×p, B₁ ∈ R^r×p, D ∈ R^n×m, C₁ ∈ R^l×n, C₂ ∈ R^r×n, с со-

стоянием x(t) ∈ Rⁿ, измеряемым выходом y(t) ∈ R^l, регулируемым выходом

z(t) ∈ R^r, управлением u(t) ∈ R^p и измеримым по t внешним возмущением

w(t) ∈ R^m, ограниченным в каждый момент времени:

|w(t)| ≤ 1 для всех t ≥ 0.

¹ Исследование выполнено при поддержке Российского научного фонда, проект № 21-

71-30005.

Никаких других ограничений на возмущение w(t) не накладывается; так,

оно не предполагается ни случайным, ни гармоническим. Задача заключается

в выборе стабилизирующего управления в форме обратной связи по состоя-

нию (если оно доступно) u = Kx или по выходу u = Ky, чтобы уменьшить

“пик” выхода z(t), т.е. величину max |z(t)|. Точное решение такой задачи за-

труднительно, однако возможна минимизация верхней грани этой величины,

формулируемой с помощью понятия инвариантного эллипсоида. Такой под-

ход впервые был применен в монографии С. Бойда и соавт. [1] и развит в пуб-

ликациях [2-4]. Подробное изложение этой техники можно найти в книге [5].

При этом задача управления по состоянию с помощью замен переменных сво-

дится к параметрической задаче полуопределенного программирования, т.е. к

задаче выпуклой оптимизации при ограничениях в форме линейных матрич-

ных неравенств при наличии скалярного параметра. Для таких задач суще-

ствуют удобные численные методы решения [6, 7]. В задаче управления по

выходу такое сведение невозможно (впрочем, можно применять не статиче-

ский, а динамический регулятор, и тогда задача записывается как выпуклая,

см. [5]). Авторы настоящей статьи, однако, задаются управлением в форме

статической обратной связи в силу простоты таких регуляторов; для таких

задач требуются новые методы решения.

В связи с этим напомним о новых подходах для классической проблемы

линейно-квадратичного регулирования. Ее можно рассматривать как задачу

оптимизации, где переменной является матрица обратной связи, а миними-

зируется интегральный квадратичный показатель качества переходного про-

цесса. Градиент такой функции (для управления по состоянию) выписан еще

в основополагающей работе Калмана [8], а для обратной связи по выходу

в статье Левина и Атанса [9]. С тех пор неоднократно применялись итера-

тивные методы оптимизации градиентного типа (см., например, обзор [10]),

однако обоснование подобных методов появилось лишь недавно, в [11-15].

В настоящей статье аналогичный подход впервые применяется к задачам с

внешними возмущениями.

Структура статьи следующая. В разделе 2 мы напоминаем технику инва-

риантных эллипсоидов и приводим формулировку задачи анализа (нахожде-

ния минимального инвариантного эллипсоида для замкнутой системы). При

этом предлагается новый эффективный алгоритм однопараметрической оп-

тимизации. В разделе 3 задача синтеза регулятора, оптимально подавляю-

щего помехи, записывается как задача невыпуклой матричной оптимизации.

Раздел 4 посвящен исследованию возникающей функции, вычислению ее гра-

диента, формулировке и обоснованию итеративного алгоритма оптимизации.

Раздел 5 содержит описания результатов вычислений для нескольких приме-

ров. В заключении обсуждаются возможные обобщения полученных резуль-

татов.

Всюду далее | · | евклидова норма вектора, ∥ · ∥ спектральная нор-

ма матрицы, ∥ · ∥_F

фробениусова норма матрицы,^⊤ символ транспо-

нирования, tr след матрицы, 〈·, ·〉 скалярное произведение Фробениуса

для матриц, I единичная матрица соответствующей размерности, λ_i(A)

собственные значения матрицы A, а σ(A) = - maxRe (λi(A)) > 0

степень

устойчивости гурвицевой матрицы A. Все матричные неравенства понимают-

ся в смысле знакоопределенности матриц.

2. Метод инвариантных эллипсоидов и задача анализа

2.1. Формулировка задачи и алгоритм оптимизации

Для дальнейшего изложения напомним концепцию метода инвариантных

эллипсоидов. Рассмотрим линейную стационарную динамическую систему в

непрерывном времени

x = Ax + Dw, x(0) = x₀,

(2)

z = Cx,

где A ∈ R^n×n, D ∈ R^n×l, C ∈ R^n×n, с состоянием x(t) ∈ Rⁿ, выходом z(t) ∈ Rⁿ

и измеримым по t внешним возмущением w(t) ∈ R^l, ограниченным в каждый

момент времени:

(3)

|w(t)| ≤ 1 для всех t ≥ 0.

Никаких других ограничений на возмущение w(t) не накладывается; так, оно

не предполагается ни случайным, ни гармоническим. Будем полагать, что си-

стема (2) устойчива (т.е. матрица A гурвицева), пара A, D управляема, C

матрица полного ранга. Заметим, что наложены более жесткие требования

к постановке задачи, чем обычно [3, 5, 16]: предполагается, что размерности

выхода и состояния совпадают, а матрица C невырожденная. Это пред-

положение можно было бы ослабить, но цель авторов сейчас получить

наиболее простые и наглядные результаты.

Определение 1. Эллипсоид с центром в начале координат

{

}

(4)

E_x = x ∈ Rⁿ : x^⊤P^-1x ≤ 1

P ≻ 0,

называется инвариантным для динамической системы (2), (3), если из усло-

вия x(0) ∈ E_x следует x(t) ∈ E_x для всех моментов времени t ≥ 0.

Иными словами, любая траектория системы, исходящая из точки, лежа-

щей в эллипсоиде E_x, при всех допустимых внешних возмущениях, действую-

щих на систему, в любой момент времени будет находиться в этом эллипсоиде.

Инвариантный эллипсоид обладает следующим свойством:

x(t) ---→

E_x при x(0) ∈ E_x

t→∞

(при этом, возможно, x(t) ∈ E_x при t ≥ T для некоторого T > 0), т.е. траекто-

рия системы, исходящая из точки вне эллипсоида E_x, стремится к эллипсои-

ду E_x с течением времени. Таким образом, инвариантный эллипсоид является

также и притягивающим.

Соответственно, если начальное состояние системы принадлежит инвари-

антному эллипсоиду, имеем равномерную оценку поведения траекторий си-

стемы в любой момент времени траектории принадлежат этому эллипсоиду

при любых допустимых внешних возмущениях; если же начальные условия

произвольны, имеем асимптотическую оценку поведения траекторий систе-

мы: при любых допустимых внешних возмущениях траектории будут стре-

миться к этому эллипсоиду с течением времени.

Инвариантные эллипсоиды можно рассматривать как характеристику

влияния внешних возмущений на траектории динамической системы. А имен-

но в рамках задачи анализа проблема состоит в оценке степени влияния внеш-

них возмущений на вектор выхода системы. В этой связи естественно интере-

соваться минимальными в том или ином смысле эллипсоидами, содержащими

выход системы.

Нетрудно видеть, что если E_x инвариантный эллипсоид (4) с матрицей P ,

то выход системы (2) при x₀ ∈ E_x принадлежит эллипсоиду

{

}

(5)

E_z = z ∈ Rⁿ : z^⊤(CPC^⊤)^-1z ≤ 1

Эллипсоид (5) будем называть ограничивающим (по выходу). Часто в

качестве критерия его минимальности рассматривается линейная функция

f (P ) = tr CP C^⊤, значение которой равно сумме квадратов полуосей ограни-

чивающего эллипсоида. Нетрудно видеть, что справедлива оценка

|z(t)|² ≤ tr CP C^⊤.

Таким образом, получаем верхнюю оценку выхода при ограниченной помехе,

ее и будем минимизировать.

В [1] был установлен результат, дающий критерий инвариантности эллип-

соида в терминах линейных матричных неравенств. Несколько уточняя этот

критерий (см. [5]), приходим к следующей одномерной оптимизационной за-

даче при наличии матричных ограничений типа равенств.

Теорема 1. Пусть матрица A гурвицева, σ = -maxRe (λi(A)) > 0, па-

ра (A, D) управляема, матрица C квадратная невырожденная, а матрица

P (α) ≻ 0, 0 < α < 2σ, удовлетворяет уравнению Ляпунова

(

)

(

)_⊤

(6)

A+

I P +P A+

DD^⊤

= 0.

Тогда задача об оптимальном ограничивающем эллипсоиде сводится к ми-

нимизации одномерной функции

f (α) = tr CP (α)C^⊤

на интервале 0 < α < 2σ и если α^∗ точка минимума и x(0) удовлетво-

ряет условию x^⊤(0)P^-1(α^∗)x(0) ≤ 1, то гарантируется оценка

|z(t)|² ≤ f(α^∗),

0 ≤ t < ∞.

Поскольку уравнение (6) нелинейно по совокупности переменных P и α,

то в литературе по этой проблематике (см. [4] и др.) поиск минимального

ограничивающего эллипсоида предлагалось проводить на одномерной сетке

по параметру α; при этом вместо матричного уравнения (6) рассматривалось

соответствующее матричное неравенство Ляпунова. В статье предлагается

более эффективный способ оптимизации, основанный на свойствах миними-

зируемой функции и на явном виде ее производных. Сформулируем эти свой-

ства.

Лемма 1. Пусть матрица A гурвицева, 0 < α < 2σ, пара (A,D) управ-

ляема, а матрица C такова, что C^⊤C ≻ 0. Тогда функция f(α) = tr CP C^⊤,

где P = P (α) удовлетворяет (6), обладает следующими свойствами:

а) функция f(α) определена, положительна и сильно выпукла на интер-

вале 0 < α < 2σ, а ее значения стремятся к бесконечности на концах ин-

тервала, причем существует c > 0 такое, что

f (α) ≥

0 < α < 2σ;

α(2σ - α)

б) производная функции f(α) имеет вид

(

)

(7)

f^′(α) = tr Y P -

DD^⊤

α²

где Y

решение уравнения Ляпунова

(

)_⊤

(

)

(8)

A+

Y +Y A+

+C^⊤C = 0;

в) вторая производная функции f(α) определяется формулой

(

)

(9)

f^′′(α) = 2tr Y X +

DD^⊤

α³

где X решение уравнения Ляпунова

(

)

(

)_⊤

(10)

A+

I X+X A+

+P -

DD^⊤

= 0,

α²

причем f^′′(α^∗) > 0 и f^′′(α) монотонно возрастает слева и справа от α^∗.

Доказательства этого и последующих утверждений приведены в Прило-

жении. Заметим, что для вычисления функции f(α) и двух ее производных

достаточно решить три уравнения Ляпунова.

Указанные свойства функции позволяют применить метод Ньютона для

ее минимизации. Задаемся начальным приближением 0 < α₀ < 2σ, например

α₀ = σ, и применяем итерационный процесс

f^′(α_j)

(11)

α_j+1 = α_j -

f^′′(α_j)

Следующая теорема 2 гарантирует глобальную сходимость алгоритма.

Теорема 2. В методе (11) справедливы оценки

f^′′(α₀)

|α_j - α^∗| ≤

|α₀ - α^∗|,

|α_j+1 - α^∗| ≤ c|α_j - α^∗|²,

2j f^′′(α^∗)

где c > 0 некоторая константа (она может быть выписана явно).

Этот результат следует из утверждений леммы 1 и по существу является

небольшой модификацией теорем 3.3 и 3.5 публикации [17], поэтому опускаем

его доказательство. Таким образом, первая оценка гарантирует глобальную

сходимость метода (быстрее, чем геометрическая прогрессия с коэффици-

ентом 1/2), а вторая квадратичную сходимость в окрестности решения.

Реально требуется не более 3-4 итераций для получения решения с большой

точностью (если только начальная точка не слишком близка к границам ин-

тервала).

Таким образом, авторы располагают быстрым алгоритмом для оптимиза-

ции по параметру α.

3. Задача синтеза

3.1. Формулировка задачи оптимизации

Перейдем к задаче синтеза и рассмотрим линейную непрерывную систему

управления

x = Ax + Bu + Dw, x(0) = x₀,

(12)

y = C₁x,

z = C₂x,

где A ∈ R^n×n, B ∈ R^n×p, D ∈ R^n×n, C₁ ∈ R^l×n, C₂ ∈ R^n×n, с состоянием

x(t) ∈ Rⁿ, наблюдаемым выходом y(t) ∈ R^l, регулируемым выходом z(t) ∈ Rⁿ,

управлением u(t) ∈ R^p и внешним возмущением w(t) ∈ Rⁿ, удовлетворяющим

ограничению (3); матрицы D и C₂ квадратные невырожденные. Отметим,

что вновь рассматривается не самая общая постановка задачи по сравнению

с (2): размерности x, w и z совпадают, матрицы D, C₂ невырожденные, а в

выходе z отсутствует управление (смысл последнего отличия будет пояснен

далее).

Целью является нахождение регулятора K в форме статической линейной

обратной связи по выходу

(13)

u=Ky, K ∈R^p×l,

который стабилизирует замкнутую систему и подавляет воздействие внеш-

них возмущений w, минимизируя размер ограничивающего эллипсоида для

выхода z. В качестве критерия оптимальности рассмотрим величину

(14)

tr C₂P C^⊤2 + ρ∥K∥^2F .

Первая компонента (14) определяет размер ограничивающего эллипсои-

да по критерию следа, а вторая представляет штраф за величину управле-

ния (при этом коэффициент ρ > 0 регулирует его важность). Наличие второй

компоненты позволяет избежать появления больших значений матрицы ре-

гулятора: в частности, если управление и возмущение “приложены в одной

точке” (т.е. матрицы B и D совпадают), то за счет больших величин K линей-

ный выход системы может быть сделан сколь угодно малым. Обычно штраф

за управление вводится путем добавления члена с управлением в регулируе-

мый выход (см. выражение B₁u в (1)); авторам статьи удобнее использовать

форму показателя качества (14).

В целом вид целевой функции (14) аналогичен критерию оптимальности в

задаче о линейно-квадратичном регуляторе, где также присутствуют члены,

отвечающие за величину отклонения траектории и за величину управления;

разница лишь в том, что там эти члены имеют вид интегралов, а не макси-

мальных значений.

Таким образом, задача о синтезе регулятора, подавляющего внешние воз-

мущения, свелась к следующей матричной оптимизационной задаче:

min f(K, α), f(K, α) = tr C₂P C^⊤2 + ρ∥K∥^2F

при ограничении

(

)

(

)_⊤

(15)

A_K +

I P +P A_K +

DD^⊤ = 0, A_K = A + BKC₁,

относительно матричных переменных P = P^⊤ ∈ R^n×n, K ∈ R^p×n и скалярно-

го параметра α > 0. Запись f(K, α) подчеркивает, что при заданных K и α

матрица P находится из уравнения Ляпунова (15); тем самым независимыми

переменными являются K и α. Однако минимизацию по α можно произ-

водить достаточно эффективно, см. подраздел 2.1; нужно лишь матрицу A

заменить на A_K . Поэтому будем интересоваться функцией

(16)

f (K) = min

f (K, α);

ее минимизацией и займемся. Предварительно исследуем свойства этой функ-

ции.

3.2. Свойства функции f(K)

В дальнейшем делаем следующее предположение.

Предположение. Известен стабилизирующий регулятор K₀, т.е.

такой, что матрица A + BK₀C₁ гурвицева.

Это предположение существенно, поскольку проблема существования ста-

билизирующего статического регулятора по выходу является нерешенной.

Перейдем к описанию свойств функции f(K).

Лемма 2. Функция f(K) определена и положительна на множестве S

стабилизирующих регуляторов.

Действительно, если матрица A_K = A + BKC₁ гурвицева, то σ(A_K ) > 0 и

для 0 < α < 2σ(A_K ) решение P ≻ 0 уравнения Ляпунова (15) существует. Тем

самым определена функция f(K, α) > 0; при этом f(K) > 0 в силу леммы 1.

Множество ее определения S может быть невыпуклым и несвязным, причем

его границы могут быть негладкими, см. примеры далее.

Лемма 3. На множестве S стабилизирующих регуляторов функция

f (K) коэрцитивна (т.е. стремится к бесконечности на границе области),

причем справедливы следующие оценки:

λ_min(DD^⊤)λ_min(C₂C^⊤2)

(17)

f (K) ≥

4σ²(A_K )

f (K) ≥ ρ∥K∥².

Введем в рассмотрение множество уровня

S₀ = {K ∈ S : f(K) ≤ f(K₀)}.

Из леммы 3 вытекает очевидное следствие 1.

Следствие 1. Для любого регулятора K₀∈S множество S₀ ограничено.

C другой стороны, у функции f(K) на множестве S₀ существует точка

минимума (как у непрерывной функции на компактном множестве), но мно-

жество S₀ не имеет общих точек с границей S в силу (17). Впоследствии

будет показано, что f(K) дифференцируема на S₀. Следовательно, справед-

ливо следствие 2.

Следствие 2. Существует точка минимума K_∗ на множестве S, и в

ней градиент обращается в нуль.

Перейдем к свойствам функции f(K, α).

Лемма 4. Функция f(K,α) определена на множестве стабилизирую-

щих обратных связей K и для 0 < α < 2σ(A_K ). На этом допустимом мно-

жестве она дифференцируема, причем градиент дается выражениями

(

)

(18)

∇_Kf(K,α) = 2 ρK + B^⊤Y PC^⊤

(

)

(19)

∇_αf(K,α) = tr Y P -

DD^⊤ ,

α²

где матрица Y является решением уравнения Ляпунова

(

)_⊤

(

)

(20)

A_K +

Y +Y A_K +

+C^⊤2C₂

= 0.

Минимум f(K,α) достигается во внутренней точке допустимого мно-

жества и определяется условиями

∇_Kf(K,α) = 0,

∇_αf(K,α) = 0.

При этом f(K, α) как функция от α строго выпукла на 0 < α < 2σ(A_K ) и

достигает минимума во внутренней точке этого интервала (см. подраз-

дел 2.1).

Свойства гессиана функции f(K, α) представлены следующим утвержде-

нием.

Лемма 5. Функция f(K,α) дважды дифференцируема по K, причем дей-

ствие гессиана функции на произвольную матрицу² E ∈ R^p×l дается выра-

жением

(21)

∇^2Kf(K)[E,E] = ρ〈E,E〉 + 2〈B^⊤Y P^′C^⊤1,E〉,

где P^′

решение уравнения Ляпунова

(

)

(

)_⊤

(22)

A_K +

I P^′ +P^′ A_K +

+ BEC₁P + P(BEC₁)^⊤

= 0.

Градиент функции f(K, α) по K не является липшицевым на множестве S

стабилизирующих регуляторов, однако он обладает этим свойством на его

подмножестве S₀. Соответствующий результат представлен далее.

Лемма 6. На множестве S₀ градиент функции f(K,α) по K липшицев

с константой

f²(K₀)

(23) L = ρ + 8√n∥B∥F ∥C1∥

λ_min(C^⊤2C₂)λ^2min(DD^⊤)

)

(

√

)₂ (f2(K0)

× ∥A∥ +

f (K₀)∥B∥∥C₁∥

+ ∥B∥²∥C₁∥2

λ^2min(C^⊤2C₂)

Полученные свойства минимизируемой функции и ее производных позво-

ляют построить метод минимизации и обосновать его сходимость.

3.3. Алгоритм оптимизации

Ограничение в оптимизационной задаче (15) невыпукло по совокупности

переменных P и K. В случае управления по состоянию (т.е. при C₁ = I) за-

дачу можно свести к эквивалентной линейной, введя вспомогательную мат-

ричную переменную и исключив матрицу регулятора K (подробнее см. [4]).

Однако в случае управления по выходу такой подход неприменим. Отметим

еще, что даже в случае управления по состоянию минимизирумая функция

не является выпуклой.

Авторы предлагают итеративный подход к решению этой задачи; в его

основе лежит применение градиентного метода по переменной K и миними-

зации по α, описанной в подразделе 2.1. Приведем принципиальную схему

алгоритма.

² Понимаемое в смысле второй производной по направлению.

Алгоритм 1 для минимизации f(K,α):

1) Задаемся параметрами ε > 0, γ > 0, 0 < τ < 1 и начальным стабилизи-

рующим приближением K₀. Вычисляем величину α₀ = σ(A + BK₀C₁).

2) На j-й итерации заданы K_j , α_j. Вычисляем A_j = A + BK_jC₁, решаем

уравнение (20) и находим Y , вычисляем градиент H_j = ∇_K f(K_j, α_j ) из

уравнения (18). Если ∥H_j ∥ ≤ ε, то K_j принимаем за приближенное ре-

шение.

3) Делаем шаг градиентного метода

K_j+1 = K_j - γ_jH_j.

Длину шага γ_j > 0 подбираем дроблением γ до выполнения условий:

а. K_j+1

стабилизирующий регулятор;

б. f(K_j+1) ≤ f(K_j ) - τγ_j ∥H_j∥².

4) Для полученного K_j+1 решаем задачу минимизации f(K_j+1, α) по α

(см. раздел 2), получаем α_j+1. Переходим к п. 2.

Предлагаемый метод сходится в следующем смысле.

Теорема 3. В алгоритме 1 на каждой итерации реализуется лишь ко-

нечное число дроблений γ_j, функция f(K_j) монотонно убывает и градиент

стремится к нулю

lim

∥H_j∥ = 0

j→∞

со скоростью геометрической прогрессии.

Доказательство (в Приложении) использует обычную схему анализа гра-

диентного метода для безусловной минимизации функций с липшицевым гра-

диентом [18], при этом способ подбора шага в алгоритме гарантирует, что

величины K_j остаются в области S₀, для которой лемма 6 обеспечивает лип-

шицевость градиента. Естественно, что трудно рассчитывать на сходимость

к глобальному минимуму, поскольку область определения f(K) может быть

даже несвязной. Однако, по-видимому, для задачи управления по состоянию

(C₁ = I) можно гарантировать и глобальную сходимость к единственной точ-

ке минимума подобно тому, как это удается доказать для задачи о линейно-

квадратичном регуляторе [15].

Заметим еще, что способ выбора шага в алгоритме 1 отнюдь не является

самым быстрым с вычислительной точки зрения. Например, весьма перспек-

тивным является способ, аналогичный предложенному в [15] и основанный

на использовании вторых производных. При этом пробный шаг выбирается

по формуле

∥H_j∥

(24)

γ_j =

∇^2Kf(K)[H_j,H_j]

где вычисление выражения в знаменателе делается с помощью формулы (21),

после чего он корректируется так же, как в алгоритме 1. Отметим, что ис-

пользование вторых производных требует всего лишь решения еще одного

уравнения Ляпунова, т.е. не сильно усложняет вычисления.

Смысл формулы (24) в том, что это один шаг метода Ньютона для мини-

мизации одномерной функции φ(γ) = f(K_j - γH_j ). Свойства такого метода

описаны в [15]; как правило, он (назовем его в нашем контексте Алгорит-

мом 2 ) дает заметно более быструю сходимость, чем алгоритм 1; это под-

тверждается приводимыми далее примерами.

4. Примеры

Пример 1. Рассмотрим математический маятник (рис. 1), движущийся

в вязкой среде, на который действует ограниченное внешнее возмущение.

Полагая параметры единичными, приходим к линеаризованной системе

x₁ = x₂,

x₂ = -x₁ - x₂ + w,

|w| ≤ 1,

или в матричной форме

(

)

(0)

−1 -1

Рассматривая в качестве выхода состояние системы (C = I), приходим к за-

даче

min tr P при AP + P A^⊤ + αP +

DD^⊤ = 0

относительно P = P^⊤ ∈ R^2×2 и 0 < α < -2 max Re λ(A) = 1.

Зная первую (7) и вторую (9) производные минимизируемой функции,

с помощью метода Ньютона находим оптимальное значение α^∗ = 0,4618 и

соответствующую матрицу

(

)

2,4461

-0,5649

P^∗

-0,5649

2,1422

эллипса, содержащего траектории системы; при этом tr P^∗ = 4,5883.

Рис. 1. Математический маятник из примера 1.

4,615

4,610

4,605

4,600

4,595

4,590

0,1 0,2 0,3 0,4 0,5

0,6 0,7 0,8 0,9

1,0

0,46

0,47

0,48

0,49

0,50

Рис. 2. Оптимизационная процедура в примере 1.

На рис. 2,а показан график функции f(α) = tr P (α), а на рис. 2,б ди-

намика оптимизационной процедуры (линия 1 соответствует функции f(α),

а линия 2 собственно оптимизационной процедуре). По существу, уже пер-

вая итерация дает решение с достаточной точностью.

Пример 2. Рассмотрим математический маятник, на который воздей-

ствует ограниченное внешнее возмущение, для компенсации которого к нему

приложено управляющее воздействие:

x₁ = x₂,

x₂ = -x₁ + u + w,

|w| ≤ 1.

При этом измеряемым выходом служит все состояние системы (т.е. y = x).

Отметим, что в данном примере (и ряде следующих) не выполнено одно из

предположений теоремы 3: здесь размерность возмущений меньше числа со-

стояний, однако алгоритм оптимизации применим и работает.

В результате имеем

(

)

(

)

B=D=

C₁ = I, K =

(k1 k2

−1 0

Для

)

C₂ =

ρ = 1,

решая на двумерной сетке по k₁ и k₂ уравнение Ляпунова (15) и вычисляя

min

tr C₂P (α)C^⊤2, численным образом находим функцию

f (k₁, k₂) = C₂P (K)C^⊤2 + ∥K∥².

Ее линии уровня показаны на рис. 3. В данном случае линии уровня гладкие

и выпуклые.

x₁

x₂

m₁

m₂

Рис. 6. Двухмассовая система из примера 5.

Пример 4. Для системы с матрицами









A = 0 0 1,B=D= 0,C1 = C2 = I, ρ = 1,

(

)

сечение области определения функции f(K) = tr

C₂P(K)C^⊤2

+ ∥K∥^2F плос-

костью k₂ = k₃ невыпукло, см. рис. 5. Более того, сама область S негладкая,

а области уровня S₀ гладкие.

Пример 5. Рассмотрим задачу управления двухмассовой системой из

двух твердых тел с массами m₁ и m₂, соединенных пружиной с коэффициен-

том упругости k, скользящих без трения вдоль неподвижного горизонтально-

го стержня (см. рис. 6); к левому телу приложено управление u, а к правому

внешнее возмущение |w| ≤ 1. Эта задача часто используется как тестовая для

различных методов синтеза регуляторов, чему способствуют ее реальное про-

исхождение и разумная размерность модели.

Обозначим через x₁, v₁ координату и скорость левого тела, а через x₂, v₂

правого тела. Тогда

(

)⊤

x₁

x₂

v₁

v₂

есть вектор фазового состояния рассматриваемой динамической системы,

полностью описывающий ее поведение.

Непрерывная модель колебаний системы описывается уравнениями

x₁ = v₁,

x₂ = v₂,

v₁ = -

x₁ +

x₂ +

m₁

m₂

m₁

v₂ =

x₁ -

x₂ +

m₂

При единичных параметрах системы (k = m₁ = m₂ = 1) приходим к системе

с матрицами























 0













-1

0,

1,

0.

-1 0 0

100

100

120

N_iter

Рис. 7. Оптимизационная процедура в примере 5.

Пусть измерению доступно все состояние системы (C₁ = I), а в качестве ми-

нимизируемого выхода возьмем координаты левого и правого тела:

)

(1 0 0

C₂ =

Пусть также ρ = 1.

Сначала в качестве начальной точки выберем некоторый начальный ста-

билизирующий регулятор

(

)

K₀ =

-1 0 -1 0

и соответствующее ему допустимое начальное значение параметра

α₀ = σ(A + BK₀C₁).

Критерием остановки процесса будет служить уменьшение целевой функции

на некотором шаге менее, чем на 0,001.

На рис. 7,a линия 1 соответствует динамике изменения критерия f(K) =

= tr C₂P C^⊤2 + ∥K∥^2F в соответствии с алгоритмом 1. Процесс завершился на-

хождением регулятора

(

)

K_∗ =

-1,3800

-0,0836

-1,5482

-0,8047

при этом f(K_∗) = 17,5974.

Линия 2 на рис. 7,a соответствует вычислениям по алгоритму 2. Получен

регулятор

)

K_∗ =

(-1,0921 -0,1720

-1,4263

-0,5916

При этом значение целевой функции f(K_∗) = 17,3148 улучшилась менее, чем

на 2%, однако число итераций сократилось.

101

j₁

l₁

m₁

j₂

l₂

m₂

Рис. 8. Двойной математический маятник из примера 6.

Далее, для начального регулятора

(

)

K₀ =

-2 0 -3 1

итерационный процесс на порядок более длителен; его динамика показана на

рис. 7,б. Линией 1 показан расчет в соответствии с алгоритмом 1; на 125-й ите-

рации процесс завершился нахождением регулятора

)

K_∗ =

(-1,6245 -0,0794

-1,5570

-0,9869

;

при этом f(K_∗) = 18,0417.

Линия 2 на рис. 7,б соответствует алгоритму 2. Процесс завершается быст-

рее (61 итерация) и доставляет регулятор

(

)

K_∗ =

-1,6234

-0,0793

-1,5565

-0,9843

;

при этом значение целевой функции f(K_∗) = 18,0367 практически не изме-

нилось.

Таким образом, здесь из разных начальных точек получаем очень близкие

оптимальные регуляторы и близкое значение критерия.

Пример 6. Рассмотрим двойной математический маятник, состоящий из

двух невесомых стержней длины l₁ и l₂, на концах которых укреплены гру-

зики массами m₁ и m₂. Система движется в вязкой среде с коэффициентом

сопротивления γ, в вертикальной плоскости xy, и положение маятника опре-

деляется углами ϕ₁ и ϕ₂ отклонения стержней от вертикали, см. рис. 8.

На “нижнее” тело воздействует ограниченное внешнее возмущение |w| ≤ 1,

для компенсации которого к “верхнему” телу приложено управляющее воз-

действие u.

Вводя переменные

ϕ₃ =ϕ˙₁, ϕ₄ =ϕ˙₂,

102

приходим к линеаризованной системе

ϕ₁ = ϕ₃,

ϕ₂ = ϕ₄,

(

)

m₂

m₂ g

ϕ₃ = -

ϕ₁ +

ϕ₂ -

ϕ₃ +

m₁

l₁

m₁ l₁

m₁

(

)

(

)

m₂

ϕ₄ =

ϕ₁ -

ϕ₂ -

ϕ₄ +

m₁

l₂

m₁

l₂

m₂

При

m₁ = m₂ = 1, l₁ = l₂ = g, γ =

0,2

матрицы системы имеют вид





























0



,



,





-2

-0,2



1

0

-2

-0,2

В качестве наблюдаемого выхода выберем

)

(ϕ

ϕ₂

т.е.

)

(1 0 0

C₁ =

а в качестве регулируемого выхода вектор

(

)

ϕ₁

ϕ₂

т.е.

(

)

C₂ =

Положим также ρ = 1.

Поскольку разомкнутая система устойчива, в качестве начального при-

ближения для регулятора выберем

)

K₀ =

103

N_iter

Рис. 9. Оптимизационная процедура в примере 6.

При расчете по алгоритму

динамика изменения критерия f(K) =

= tr C₂P C^⊤2 + ∥K∥^2F показана линией 1 на рис. 9,а. Процесс завершился на

10-м шаге нахождением стабилизирующего регулятора по выходу

(

)

K_∗ =

0,0088

-0,8657

;

при этом f(K_∗) = 29,0021. При выборе шага по алгоритму 2 (линия 2 на

рис. 9,а) процесс завершается на 7-м шаге и доставляет регулятор

(

)

K_∗ =

0,0083

-0,8680

;

при этом значение целевой функции f(K_∗) = 29,0029 практически не изме-

нилось.

Теперь в качестве начального выберем регулятор

(

)

K₀ =

-1 1

При выборе шага в соответствии с алгоритмом 1 процесс (линия 1 на рис. 9,б)

завершается на 16-й итерации и доставляет стабилизирующий регулятор по

выходу

)

K_∗ =

(0,0086 -0,8697

при этом целевая функция f(K_∗) = 29,0040. При выборе шага по алгоритму 2

(линия 2 на рис. 9,б) процесс вновь завершается раньше на 8-й итерации

и дает регулятор

(

)

K_∗ =

0,0165

-0,8711

при этом значение целевой функции f(K_∗) = 29,0071 вновь практически не

изменилось.

104

5. Обсуждение

1. Рассмотрены проблемы подавления внешних возмущений при достаточ-

но жестких ограничениях: предполагалось, что размерность возмущений и

регулируемых выходов совпадает с числом состояний. Это было сделано для

того, чтобы получить строгое доказательство сходимости предлагаемого ал-

горитма (теорема 3). Однако метод применим и в более общей ситуации.

В частности, рассмотренные примеры демонстрируют, что метод работает

и достаточно эффективен и при отсутствии таких ограничений. Его обосно-

вание представляет важную задачу.

2. Второй открытой проблемой является обоснование глобальной сходимо-

сти метода к единственной точке минимума в случае управления по состоя-

нию (т.е. когда измеряемый выход y совпадает с x). Можно ожидать, что в

этом случае минимизируемая функция удовлетворяет условию градиентного

доминирования подобно ситуации с линейно-квадратичным регулятором [15].

3. В статье рассмотрена задача управления по выходу. Возможно обоб-

щение на более широкий класс задач (в [10] аналогичные задачи названы

параметрическими LQR); именно управление имеет вид

∑

u = k_iC_ix,

i=1

где k_i параметры управления. К такому классу управлений относятся, на-

пример, ПИД-регуляторы.

4. Возможны заметно более быстрые методы минимизации первого поряд-

ка, чем градиентный метод (алгоритм 1). В частности, формула (24) дает ос-

нову для применения метода сопряженных градиентов подобно тому, как это

сделано в [15]. Подробная проверка более эффективных методов на задачах

большой размерности предполагается в будущем; в данной статье авторам

важна принципиальная возможность нового подхода к задачам подавления

возмущений.

5. В статье рассмотрена лишь задача синтеза статического регулятора.

Для динамических регуляторов в принципе возможен аналогичный подход

матрицы, задающие динамический регулятор, можно рассматривать как пе-

ременные и вести по ним оптимизацию. Однако развитие такого подхода тре-

бует серьезного обоснования.

6. Заключение

Предложен новый подход к задаче синтеза регулятора, оптимально подав-

ляющего ограниченные внешние возмущения. Он основан на сведении про-

блемы к задаче матричной оптимизации, где переменной является матрица

обратной связи (по состоянию или по выходу). Далее эта задача решается

градиентным методом; его сходимость теоретически обосновывается для ря-

да важных частных случаев. Многочисленные примеры демонстрируют эф-

фективность предлагаемого алгоритма.

105

Представляет интерес обобщение данного подхода на новые классы задач,

в частности на параметрические регуляторы типа ПИД-регуляторов, где пе-

ременными являются коэффициенты этих регуляторов, а также на случай

динамических регуляторов.

Авторы считают своим приятным долгом выразить благодарность

А.А. Трембе и анонимному рецензенту за интерес к статье, критические за-

мечания и предложения.

ПРИЛОЖЕНИЕ

Лемма П.1. Пусть X и Y решения двойственных уравнений Ляпуно-

ва с гурвицевой матрицей A:

A^⊤X + XA + W = 0

AY + Y A^⊤ + V = 0.

Тогда

tr (XV ) = tr (Y W ).

Доказательство леммы П.1. В самом деле, прямым вычислением

имеем

(

)

tr (XV ) = tr X(-AY - Y A^⊤)

= -tr(XAY ) - tr(XY A^⊤) =

= -tr(XAY )^⊤ - tr(A^⊤XY )^⊤ =

(

)

= tr Y (-A^⊤X - XA)

= tr (Y W ).

Лемма П.1 доказана.

Следующая лемма содержит некоторые хорошо известные результаты

(см., например, [19]), необходимые для дальнейшего изложения.

Лемма П.2.

1. Для матриц A и B соответствующих размерностей справедливы со-

отношения

∥AB∥_F ≤ ∥A∥_F ∥B∥,

| tr AB| ≤ ∥A∥_F ∥B∥_F ,

∥A∥ ≤ ∥A∥_F ,

AB + B^⊤A^⊤ ≤ εAA^⊤ +

B^⊤B для любого ε > 0.

106

2. Для неотрицательно определенных матриц A и B справедливы соот-

ношения

0 ≤ λ_min(A)λ_max(B) ≤ λ_min(A)trB ≤ trAB ≤ λ_max(A)trB ≤ trAtrB.

Лемма П.3. Для решения P уравнения Ляпунова

AP + P A^⊤ + Q = 0

с гурвицевой матрицей A и Q ≻ 0 справедливы оценки:

λ_min(Q)

(Π.1)

λ_max(P) ≥

λ_min(P) ≥

2σ

2∥A∥

где σ = - maxRe λi(A).

Если же Q = DD^⊤ и пара (A, D) управляема, то

∥u^∗D∥

(Π.2)

λ_max(P) ≥

> 0,

2σ

где

u^∗A = λu^∗, Reλ = -σ,

∥u∥ = 1,

т.е. u левый собственный вектор матрицы A, отвечающий собственно-

му значению λ матрицы A с наибольшей вещественной частью. Вектор u

и число λ могут быть комплексными; здесь u^∗ означает комплексное сопря-

жение и транспонирование.

Доказательство леммы П.3. Оценки (Π.1) хорошо известны, см.,

например, [20]. Докажем справедливость оценки (Π.2). Явное решение урав-

нения Ляпунова для гурвицевой матрицы имеет вид

+∞

P = e^AtDD^⊤eA⊤tdt.

Умножая это равенство справа на u и слева на u^∗ и учитывая, что u^∗e^At =

= e^λtu^∗, eA⊤tu = eλ∗tu, получаем, что

+∞

λ_max(P) ≥ u^∗Pu = u^∗e^AtDD^⊤eA⊤tudt =

+∞

= e(λ+λ∗)tu^∗DD^⊤udt =∥u∗D∥2,

2σ

причем ∥u^∗D∥ > 0 в силу управляемости пары (A, D), см., например, [5, тео-

рема Д.1.5]. Лемма П.3 доказана.

107

Доказательство леммы 1.

а. Уравнение (6) представимо в виде

(

)

(

)_⊤

A+

I P +P A+

DD^⊤

и согласно [5, лемма 1.2.3] имеет единственное решение тогда и только тогда,

когда матрица A +^α2 I гурвицева: Re λ_i(A +^α2 I) < 0, т.е. при 0 < α < 2σ.

Оценим величину f(α) = tr CP (α)C^⊤, используя лемму П.3 с очевидными

заменами:

∥u^∗D∥²λ_min(C^⊤C)

f (α) = tr CP (α)C^⊤ ≥ λ_min(C^⊤C)λ_max (P (α)) ≥

α(2σ - α)

где u имеет тот же смысл, что и в лемме П.3, а величина ∥u^∗D∥² положи-

тельна в силу предположения об управляемости пары (A, D) (а тем самым и

пары (A +^α2 I, D)).

Покажем теперь, что функция f(α) = tr CP (α)C^⊤ строго выпукла на ин-

тервале (0, 2σ). В соответствии с [5, лемма 1.2.3] решение уравнения (6) пред-

ставимо в явном виде как

+∞

∫

e^αt

P (α) = e(A+2 I)t 1

DD^⊤e(A+2I)⊤tdt =

e^AtDD^⊤eA⊤t

}dt.

|{z}

h(t)

g(α,t)

Но g(α, t) > 0, h(t) ≻ 0 при α > 0, поэтому на интервале (0, 2σ) имеем

+∞

P (α) = g(α, t)h(t)dt ≻ 0, f(α) = tr P (α)C^⊤2C₂ > 0.

Прямым вычислением получаем

(

αt

e^αt

g^′′(α,t) =

(αt - 1)² + 1

≥

g(α, t)

α³

α²

(здесь дифференцирование производится по α), так что

+∞

f^′′(α) =

g^′′(α,t)h(t)dt ≥

f (α) ≥

f (α^∗) > 0.

α²

4σ²

Таким образом, вторая производная функции f(α) положительна и стре-

мится к бесконечности на концах интервала (0, 2σ).

Аналогичным образом прямым вычислением четвертой производной по-

лучаем

(

αt

g^(IV)(α,t) =

(αt - 2)²α²t² + 2(2αt - 3)² + 6

≥

e^αt =

g(α, t),

α⁵

α⁴

108

таким образом,

f^(IV)(α) ≥

f (α) > 0,

α⁴

т.е. вторая производная f^′′(α) сама является выпуклой и растет на границах

интервала.

б. Выведем теперь формулу для производной функции f(α). В уравне-

нии (6) решение P является функцией от α. Продифференцируем это урав-

нение; под P^′ будем понимать производную по α:

AP^′ + P^′A^⊤ + αP^′ + P -

DD^⊤ = 0.

α²

Сравнивая уравнения для P^′ и Y и применяя лемму П.1, получаем желаемую

формулу

(

)

f^′(α) = tr CP^′C^⊤ = tr Y P -

DD^⊤ .

α²

в. Аналогично получим выражение для второй производной f(α). Диффе-

ренцируя уравнение для P^′ по α, получаем

AP^′′ + P^′′A^⊤ + αP^′′ + 2P^′ +

DD^⊤ = 0.

α³

Вновь применяя лемму П.1 к этому уравнению и уравнению (10) (и имея в

виду, что X = P^′), получаем

(

)

f^′′(α) = tr CP^′′C^⊤ = 2tr Y X +

DD^⊤

α³

Лемма 1 доказана.

Доказательство леммы 3. Рассмотрим последовательность стабили-

зирующих регуляторов {K_j }⊆S такую, что K_j → K ∈ ∂S, т.е. σ(A+BKC₁) =

= 0. Это означает, что для любого ε > 0 найдется число N = N(ε) такое, что

неравенство

|σ(A + BK_jC₁) - σ(A + BKC₁)| = σ(A + BK_jC₁) < ε

справедливо для всех j ≥ N(ε).

Пусть P_j решение уравнения Ляпунова (15), ассоциированного с регу-

лятором K_j :

(

)

(

)_⊤

α_j

AKj +

I P_j +P_j AKj +

DD^⊤ = 0,

α_j

а Y_j решение двойственного к нему уравнения Ляпунова

(

)_⊤

(

)

α_j

AKj +

Y_j + Y_j AKj +

+ C₂C^⊤2 = 0.

109

Тогда

(

)

(

)

(

)

f (K_j) = tr C₂P_j C^⊤

+ ρ∥K_j ∥^2F ≥ tr P_j C₂C^⊤

= tr Y_j

DD^⊤

≥

α_j

λ_min(C₂C^⊤2)

≥

λ_min(Y_j)∥D∥^2F ≥

α_j

α_j 2∥A + BK_jC +αj2I∥∥D∥F ≥

λ_min(C₂C^⊤2)

≥

4σ(A + BK_jC₁)∥A + BK_jC +αj2I∥∥D∥F ≥

λ_min(C₂C^⊤2)

≥

∥D∥^2F

-−-→ +∞,

4ε(∥A + BK_jC∥ + ε)

ε→0

поскольку

(

)

α_j

0 < α_j < 2σ(A + BK_jC₁) и σ A + BK_jC₁ +

≤ σ(A + BK_jC₁).

C другой стороны,

f (K_j ) = tr (C₂P_j C^⊤2) + ρ∥K_j ∥^2F ≥ ρ∥K_j ∥^2F ≥ ρ∥K_j ∥² -------→ +∞.

∥K_j ∥→+∞

Лемма 3 доказана.

Доказательство леммы 4. Система (12), замкнутая обратной свя-

зью (13), принимает замкнутый вид

x = (A + BKC₁)x + Dw,

(Π.3)

z = C₂x.

Применяя к системе (Π.3) теорему 1, приходим к задаче

min f(K, α), f(K, α) = tr C₂P C^⊤2 + ρ∥K∥^2F

при ограничении в виде уравнения Ляпунова относительно матрицы P инва-

риантного эллипсоида:

(A + BKC₁)P + P (A + BKC₁)^⊤ + αP +1DD⊤ = 0.

Дифференцирование по α делается так же, как и выше, с заменой A на A_K =

= A + BKC₁. Для дифференцирования по K дадим ему приращение ΔK и

обозначим соответствующее приращение P через ΔP :

(A + B(K + ΔK)C₁) (P + ΔP ) + (P + ΔP )(A + B(K + ΔK)C₁)^⊤+

+ α(P + ΔP ) +

DD^⊤ = 0

или, после линеаризации и вычитания этого и предыдущего уравнений,

(

)

(

)_⊤

(Π.4)

A+BKC₁ +

I ΔP + ΔP A + BKC₁ +

+ BΔKC₁P + P(BΔKC₁)^⊤ = 0.

110

Вычислим приращение функционала f(K), линеаризуя соответствующие

величины:

Δf(K) = tr C₂ΔPC^⊤2 + ρtr K^⊤ΔK + ρtr (ΔK)^⊤K =

= tr C^⊤2C₂ΔP + 2ρ tr K^⊤ΔK.

Рассмотрим уравнение Ляпунова (20), двойственное к (Π.4). По лемме П.1

из уравнений (Π.4) и (20) имеем

Δf(K) = tr 2C₁PY BΔK + 2ρtr K^⊤ΔK = 〈2(ρK + B^⊤Y PC^⊤1),ΔK〉.

Таким образом,

∇_Kf(K,α) = 2(ρK + B^⊤Y PC^⊤1).

Лемма 4 доказана.

Доказательство леммы 5. Вычислим

∇^2Kf(K)[E,E] = 〈∇^2Kf(K)[E],E〉,

взяв производную по направлению E ∈ R^p×l от ∇_K f(K)[E] = 〈∇_K f(K), E〉.

Линеаризуя соответствующие величины, вычислим приращение функцио-

нала ∇_K f(K)[E] по направлению E:

(

)

Δ∇_Kf(K)[E] = 2 ρK + ρδE + B^⊤(Y + ΔY )(P + ΔP)C^⊤

(

)

- 2 ρK + B^⊤Y PC^⊤

(

)

= 2 ρK + ρδE + B^⊤(Y + δY ^′(K)[E])(P + δP^′(K)[E])C^⊤

(

)

(

)

(

)

- 2 ρK + B^⊤Y PC^⊤

= 2δ ρE + B^⊤

Y P^′(K)[E] + Y ^′(K)[E]P

C^⊤

где

ΔP = P(K + δE) - P(K) = δP^′(K)[E],

ΔY = Y (K + δE) - Y (K) = δY^′(K)[E].

Таким образом, обозначая P^′ = P^′(K)[E] и Y^′ = Y^′(K)[E], имеем

∇^2Kf(K)[E,E] = 〈ρE + B^⊤(Y P^′ + Y^′P)C^⊤1,E〉.

Далее, P = P (K) есть решение уравнения (15); запишем его в прираще-

ниях по направлению E:

(A + B(K + δE)C₁) (P + δP^′) + (P + δP^′)(A + B(K + δE)C₁)^⊤+

+ α(P + δP^′) +

DD^⊤ = 0,

111

или

(A + BKC₁)(P + δP^′) + (P + δP^′)(A + BKC₁)^⊤+

(

)

+ α(P + δP^′) + δ BEC₁P + P (BEC₁)⊤

DD^⊤ = 0.

Вычитая из полученного соотношения уравнение (6), приходим к уравне-

нию (22).

Далее, Y = Y (K) есть решение уравнения Ляпунова (20); запишем его в

приращениях по направлению E:

(A + B(K + δE)C₁)^⊤(Y + δY^′) + (Y + δY^′) (A + B(K + δE)C₁) +

+ α(Y + δY ^′) + C⊤2 C₂ = 0,

или

(A + BKC₁)^⊤(Y + δY^′) + (Y + δY^′)(A + BKC₁)+

(

)

+ α(Y + δY ^′) + δ (BEC₁)^⊤Y +YBEC1

+ C⊤2 C₂ = 0.

Вычитая из полученного соотношения уравнение (8), имеем

(

)

(

)

⊤

(Π.5) A + BKC₁ +

Y′ +Y^′ A+BKC₁ +

+ (BEC₁)^⊤Y + Y BEC₁ = 0.

Из (22) и (Π.5) имеем соотношение

tr P^′Y BEC₁ = tr Y^′BEC₁P,

так что

∇^2Kf(K)[E,E] = ρ〈E,E〉 + 〈B^⊤(Y P^′ + Y^′P)C^⊤1,E〉 =

= ρ〈E, E〉 + 2〈B^⊤Y P^′C⊤1 , E〉.

Лемма 5 доказана.

Следствие П.1. Для действия гессиана функции f(K) на матрицу E ∈

∈ R^p×l, такую что ∥E∥_F = 1, справедлива оценка

sup

|∇^2K f(K)[E, E]| ≤ ρ + 2∥P^′∥_F ∥Y ∥∥B∥_F ∥C₁∥.

∥E∥_F =1

Доказательство следствия П.1. Согласно (21)

sup

|∇^2K f(K)[E, E]| ≤ sup ρ〈E, E〉 + 2 sup

|〈B^⊤Y P^′C^⊤1, E〉| =

∥E∥_F =1

= ρ sup

∥E∥^2F + 2 sup

|〈P^′, Y BEC₁〉| ≤ ρ + 2∥P^′∥_F sup

∥Y BEC₁∥_F ≤

∥E∥_F =1

≤ ρ + 2∥P^′∥_F∥Y ∥∥B∥_F∥C₁∥,

112

поскольку с учетом леммы П.2

∥Y BEC₁∥_F ≤ ∥Y ∥∥B∥_F ∥E∥_F ∥C₁∥.

Следствие П.1 доказано.

Доказательство леммы 6. Согласно следствию П.1 достаточно оце-

нить сверху величину

ρ + 2∥P^′∥_F∥Y ∥∥B∥_F∥C₁∥.

Имеем оценку для ∥Y ∥:

λ_min(DD^⊤)∥Y ∥ ≤

λ_min(DD^⊤)tr Y ≤

tr Y DD^⊤ = tr Y

DD^⊤ =

= tr P C^⊤2C₂ = tr C₂P C^⊤2 = f(K) - ρ∥K∥^2F ≤ f(K) ≤ f(K₀),

откуда

(Π.6)

∥Y ∥ ≤

f (K₀

λ_min(DD^⊤)

Оценка для α устанавливается следующим образом:

α < 2σ(A + BKC₁) ≤ 2∥A + BKC₁∥ ≤

≤ 2(∥A∥ + ∥B∥∥K∥∥C₁∥) ≤ 2(∥A∥ + ∥B∥∥K∥_F ∥C₁∥) ≤

√

≤ 2(∥A∥ + ∥B∥

f (K)∥C₁∥) ≤ 2(∥A∥ +

f (K₀)∥B∥∥C₁∥),

так что

√

∥A∥ +

f (K₀)∥B∥∥C₁∥

∥Y ∥ ≤ 2

f (K₀).

λ_min(DD^⊤)

Теперь оценим сверху ∥P ∥:

λ_min(C^⊤2C₂)∥P∥ ≤ tr (C₂PC^⊤2) = f(K) - ρ∥K∥^2F ≤ f(K) ≤ f(K₀),

откуда

f (K₀)

∥P ∥ ≤

λ_min(C^⊤2C₂)

Наконец, оценим сверху ∥P^′∥_F . С учетом леммы П.2 заметим, что

(

)

λ_max BEC₁P + P(BEC₁)⊤

= ∥BEC₁P + P (BEC₁)^⊤∥ ≤ ∥P² + BEC₁(BEC₁)^⊤∥ ≤

f²(K₀)

≤ ∥P ∥² + ∥B∥²∥C₁∥²∥E∥^2F ≤

+ ∥B∥²∥C₁∥² = ξ

λ_min(DD^⊤)

λ^2min(C^⊤2C₂)

при

(

)

f²(K₀)

ξ=

+ ∥B∥²∥C₁∥2

λ_min(DD^⊤) λ^2min(C^⊤2C₂)

113

Поэтому для решения P^′ уравнения Ляпунова (22) справедлива оценка

(

)

f²(K₀)

f (K₀)

P^′ ≼ ξP ≼

+ ∥B∥²∥C₁∥²

I ≼

λ_min(DD^⊤) λ^2min(C^⊤2C₂)

λ_min(C^⊤2C₂)

√

(

)

∥A∥ +

f (K₀)∥B∥∥C₁∥

f²(K₀)

≼ 2f(K₀)

+ ∥B∥²∥C₁∥² I,

λ_min(DD^⊤)λ_min(C^⊤2C₂) λ^2min(C^⊤2C₂)

откуда

∥P^′∥_F ≤ 2√nf(K0) ×

√

(

)

(Π.7)

∥A∥ +

f (K₀)∥B∥∥C₁∥

f²(K₀)

+ ∥B∥²∥C₁∥²

λ_min(DD^⊤)λ_min(C^⊤2C₂) λ^2min(C^⊤2C₂

)

C учетом оценок (Π.6) и (Π.7) приходим к величине (23). Лемма 6 доказана.

Доказательство теоремы 3. Прежде всего, алгоритм 1 определен

корректно в начальной точке, так как K₀ является стабилизирующим регу-

лятором в силу предположения. Далее, при достаточно малых γ_j в алгоритме

происходит монотонное уменьшение f(K) (движение по антиградиенту), т.е.

K_j остаются в области S₀ и тем самым можно применять результаты леммы 6

о липшицевости градиента.

Таким образом, применимы результаты о сходимости градиентного метода

для безусловной минимизации [18]. В частности, условие б на шаге 3 алго-

ритма 1 будет выполнено после конечного числа дроблений, а в градиентном

методе будет иметь место сходимость по градиенту с линейной скоростью.

Теорема 3 доказана.

СПИСОК ЛИТЕРАТУРЫ

1. Boyd S., El Ghaoui L., Feron E., et al. Linear Matrix Inequalities in System and

Control Theory. Philadelphia: SIAM, 1994.

2. Abedor J., Nagpal K., Poolla K. A Linear Matrix Inequality Approach to Peak-to-

Peak Gain Minimization // Int. J. Robust Nonlinear Control. 1996. V. 6. No. 9-10.

P. 899-927.

3. Назин С.А., Поляк Б.Т., Топунов М.В. Подавление ограниченных внешних воз-

мущений с помощью метода инвариантных эллипсоидов // АиТ. 2007. № 3.

С. 106-125.

Nazin S.A., Polyak B.T., Topunov M.V. Rejection of Bounded Exogenous Distur-

bances by the Method of Invariant Ellipsoids // Autom. Remote Control. 2007.

V. 68. No. 3. P. 467-486.

4. Хлебников М.В., Поляк Б.Т., Кунцевич В.М. Оптимизация линейных систем

при ограниченных внешних возмущениях (техника инвариантных эллипсои-

дов) // АиТ. 2011. № 11. С. 9-59.

Khlebnikov M.V., Polyak B.T., Kuntsevich V.M. Optimization of Linear Systems

Subject to Bounded Exogenous Disturbances: The Invariant Ellipsoid Technique //

Autom. Remote Control. 2011. V. 72. No. 11. P. 2227-2275.

114

Поляк Б.Т., Хлебников М.В., Щербаков П.С. Управление линейными система-

ми при внешних возмущениях: Техника линейных матричных неравенств. М.:

ЛЕНАНД, 2014.

Grant M., Boyd S. CVX: Matlab Software for Disciplined Convex Programming,

version 2.1. URL http://cvxr.com/cvx

Баландин Д.В., Коган М.М. Синтез законов управления на основе линейных

матричных неравенств. М.: Физматлит, 2007.

Kalman R.E. Contributions to the Theory of Optimal Control // Boletin de la So-

ciedad Matematica Mexicana. 1960. V. 5. No. 1. P. 102-119.

Levine W., Athans M. On the Determination of the Optimal Constant Output Feed-

back Gains for Linear Multivariable Systems // IEEE Trans. Automat. Control.

1970. V. 15. No. 1. P. 44-48.

10.

Mäkilä P.M., Toivonen H.T. Computational Methods for Parametric LQ Problems -

A Survey // IEEE Trans. Automat. Control. 1987. V. 32. No. 8. P. 658-671.

11.

Fazel M., Ge R., Kakade S., Mesbahi M. Global Convergence of Policy Gradient

Methods for the Linear Quadratic Regulator // Proc. 35th Int. Conf. Machine Learn-

ing. Stockholm, Sweden, July 10-15, 2018. V. 80. P. 1467-1476.

12.

Mohammadi H., Zare A., Soltanolkotabi M., Jovanović M.R. Global Exponential

Convergence of Gradient Methods Over the Nonconvex Landscape of the Linear

Quadratic Regulator // Proc. 2019 IEEE 58th Conf. Decision Control. Nice, France,

December 11-13, 2019. P. 7474-7479.

13.

Zhang K., Hu B., Basar T. Policy Optimization for H₂ Linear Control with H_∞

Robustness Guarantee: Implicit Regularization and Global Convergence // arXiv:

1910.09496, 2020.

14.

Bu J., Mesbahi A., Fazel M., Mesbahi M. LQR through the Lens of First Order

Methods: Discrete-Time Case // arXiv:1907.08921, 2019.

15.

Fatkhullin I., Polyak B. Optimizing Static Linear Feedback: Gradient Method //

SIAM J. on Control and Optimization (in press), arXiv:2004.09875, 2020.

16.

Поляк Б.Т., Хлебников М.В., Щербаков П.С. Линейные матричные неравенства

в системах управления с неопределенностью // АиТ. 2021. № 1. С. 3-54.

Polyak B.T., Khlebnikov M.V., Shcherbakov P.S. Linear Matrix Inequalities in Con-

trol Systems with Uncertainty // Autom. Remote Control. 2021. V. 82. No. 1.

P. 1-40.

17.

Nesterov Y., Protasov V.Y. Computing Closest Stable Non-Negative Matrices //

SIAM J. Matrix Anal. Appl. 2020. V. 41. Iss. 1. P. 1-28.

18.

Поляк Б.Т. Введение в оптимизацию. 2-е изд. М.: УРСС, 2014.

19.

Хорн Р., Джонсон Ч. Матричный анализ. М.: Мир, 1989.

20.

Lee C.-H. New Results for the Bounds of the Solution for the Continuous Riccati

and Lyapunov Equations // IEEE Trans. Automat. Control. 1997. V. 42. No. 1.

P. 118-123.

Статья представлена к публикации членом редколлегии Л.Б. Рапопортом.

Поступила в редакцию 25.01.2021

После доработки 16.04.2021

Принята к публикации 29.04.2021

115
