Журнал прикладной химии. 2022. Т. 95. Вып. 6

КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ

УДК 544.773.33

ПОЛУЧЕНИЕ И СВОЙСТВА ЭМУЛЬСИЙ ЭПОКСИДНОГО ОЛИГОМЕРА,

СТАБИЛИЗИРОВАННЫХ МИКРОЧАСТИЦАМИ ТАЛЬКА

Институт общей и неорганической химии НАН Беларуси,

220072, г. Минск, ул. Сурганова, д. 9, корп. 1

E-mail: koshevar@igic.bas-net.by

Поступила в Редакцию 9 марта 2022 г.

После доработки 9 сентября 2022 г.

Принята к публикации 9 сентября 2022 г.

Установлены условия образования устойчивой к коалесценции и седиментации эмульсии Пикеринга

2-го рода (вода/масло) с размером капель 2-12 мкм, стабилизированной микрочастицами талька:

масляная фаза — 70%-ный раствор смолы СНS-EPOXX 530 в ксилоле, водная фаза — суспензия талька

в воде концентрацией 6 г/100 мл (вода + масло), объемное соотношение фаз 1:1, эмульгирование в

течение 15 мин при 293 K и скорости вращения ротора 7000 об·мин^-1. Образование эмульсий вода/

масло объясняется лиофобно-лиофильной неоднородностью поверхности микрочастиц талька, име-

ющей базальные гидрофобные и боковые гидрофильные участки. С использованием эпоксидно-поли-

аминового аддукта TELALIT-180 в качестве отвердителя получены качественные пленки и покрытия

с хорошей степенью отверждения и механической прочностью. Их структура состоит из полимер-

ного каркаса, включающего микроскопические капсулы, которые в зависимости от температуры

отверждения могут быть заполнены водой (293 K) или воздухом (353 K). Такие микрокапсулы могут

быть носителями гидрофильных компонентов, например ингибиторов коррозии или интумесцент-

ных соединений, и использоваться для получения защитных лакокрасочных покрытий, в том числе

самовосстанавливающихся, с целью удлинения срока их эксплуатации. Они могут служить также

в качестве микрореакторов при синтезе наночастиц оксидов металлов (MoO₃, TiO₂), являющихся

эффективными катализаторами окисления органических соединений.

Ключевые слова: эпоксидный олигомер; диспергирование; эмульсии Пикеринга; стабилизатор; фазы;

коалесценция; седиментация

DOI: 10.31857/S0044461822060093, EDN: DLAAPV

Эмульсии, стабилизированные твердыми части-

Fe(OH)₃], органические частицы (крахмал, яичный

цами (эмульсии Пикеринга), характеризуются вы-

порошок), минеральные микрочастицы (бентонит,

сокой устойчивостью и необычным реологическим

слюда, тальк) [3-5]. Способность твердых нано- и

поведением, что связано с жесткостью и упругостью

микрочастиц к самоорганизации на межфазных гра-

адсорбционных слоев из твердых частиц, форми-

ницах и стабилизации дисперсных систем широко

рующихся вокруг капель дисперсной фазы, а также

используется в различных технологиях создания по-

хорошей биоразлагаемостью и низкой токсичностью

ристых материалов, мембранных систем, сорбентов

[1, 2]. В качестве твердых стабилизаторов применя-

очистки вод от нефти и тяжелых металлов, а в по-

ются оксиды (SiO₂, TiO₂, ZnO), гидроксиды [Zn(OН)₂,

следнее время — для получения нано-, микрокапсул,

764

Получение и свойства эмульсий эпоксидного олигомера, стабилизированных микрочастицами талька

765

используемых при инкапсулировании гидрофильных

Эмульсии получали путем диспергирования ин-

и гидрофобных соединений и доставке при решении

гредиентов на лабораторной диспергирующей уста-

задач биотехнологии, медицины, химического синте-

новке ЛДУ-3МПР (ООО «Лаботекс») в режиме ра-

за в микрореакторах с ограниченным объемом и т. п.

боты диссольвера при скорости вращения ротора

В многочисленных публикациях, посвященных

1000-7000 об·мин^-1, используя методы прямого и

исследованию эмульсий Пикеринга, в качестве фазы

обратного эмульгирования. Исследовали влияние на

масла применялись исключительно низкомолекуляр-

эффективность эмульгирования, тип и устойчивость

ные органические вещества (предельные углеводоро-

получаемых эмульсий объемного соотношения фаз,

ды, некоторые сорта промышленных масел). Имеется

концентрации введенных растворителя и микроталь-

лишь несколько работ, направленных на получение

ка, скорости и температуры диспергирования.

эмульсий высокомолекулярных соединений со стаби-

Для характеристики устойчивости эмульсий ис-

лизацией их частицами синтетических латексов [6, 7],

пользовали эмульсионный индекс Е_i:

но не встречается работ по получению эмульсий вы-

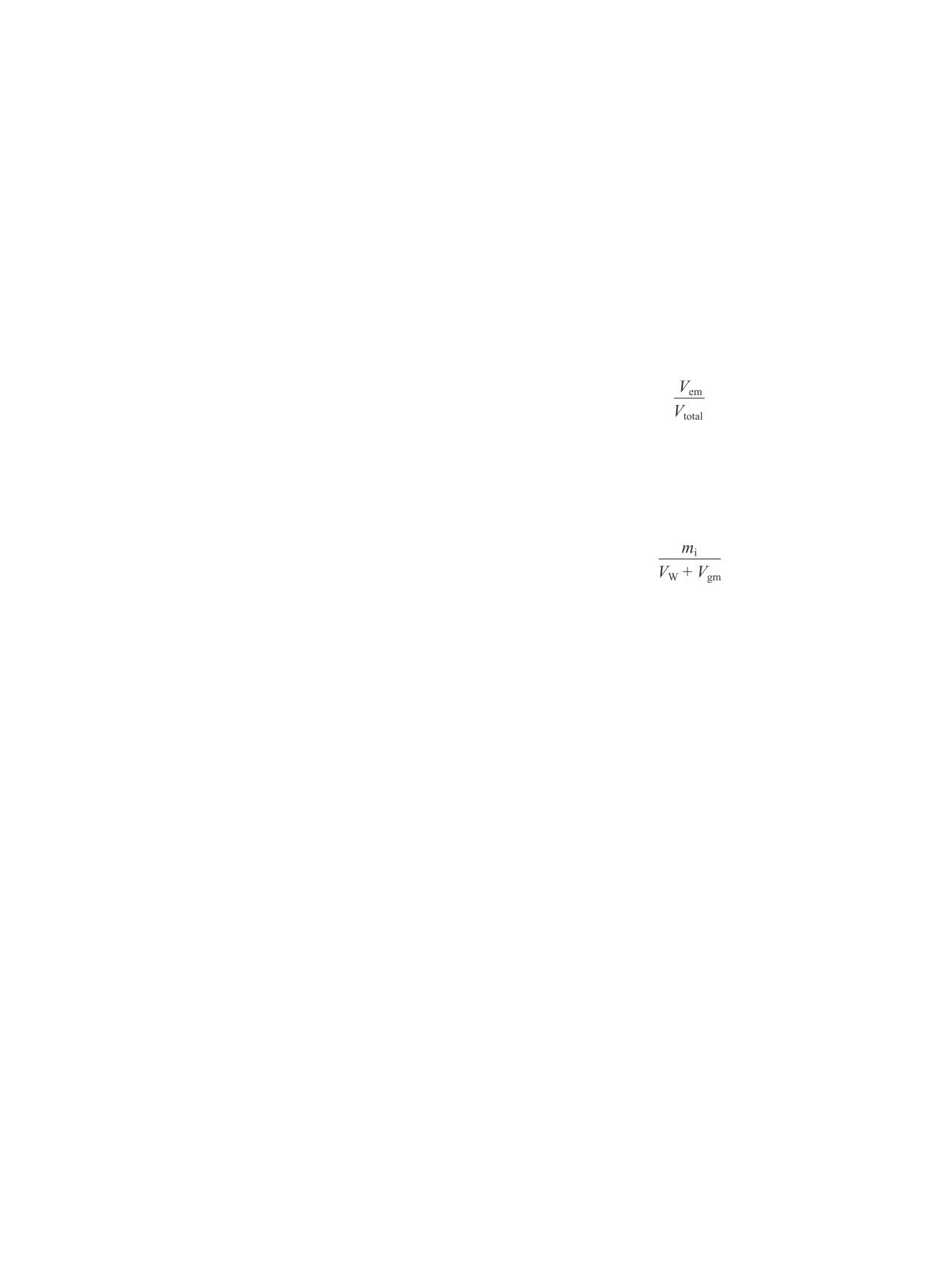

E_i =

(1)

сокомолекулярных промышленных смол, стабилизи-

рованных неорганическими порошками. Эмульсии

Пикеринга полимеров прямого и обратного типа бу-

где V_em — объем эмульсии, V_total — общий объем

дут представлять значительный интерес особенно

смеси в мерном цилиндре.

для инкапсулирования, так как с их использованием

Концентрацию талька в системе (C_i) выражали в

могут быть получены капсулы с весьма прочной обо-

г на 100 мл жидкой фазы (суммарный объем масла и

лочкой в одностадийном процессе без использования

воды) и рассчитывали по формуле

дополнительных технологических стадий.

C_i =

(2)

Цель работы — исследование возможности по-

лучения устойчивых эмульсий эпоксидного олиго-

мера при использовании в качестве стабилизатора

где m_i — масса талька, V_W — объем воды, V_gm — объ-

микрочастиц талька, а также определение условий

ем (масло + ксилол).

формирования пленок и покрытий на их основе

Тип эмульсии определяли по следующим мето-

и прогнозирования возможных вариантов приме-

дикам:

нения.

1) распределением капли эмульсии в пробирке с

водой (если капля равномерно распределяется в воде,

то это эмульсия 1-го рода (масло/вода); капля эмуль-

Экспериментальная часть

сии 2-го рода (вода/масло) в воде диспергироваться

В качестве фазы масла применяли эпоксидную

не будет);

смолу марки СНS-EPOXX 530 (Spolchemie), в ка-

2) нанесением капли эмульсии на пластину, по-

честве водной фазы — дистиллированную воду,

крытую слоем парафина (если капля растекается по

полученную очисткой водопроводной воды мето-

поверхности, то эмульсия 2-го рода, если не растека-

дом перегонки в бидистилляторе UD-2016 (ULAB).

ется, то — 1-го рода).

Стабилизацию получаемых эмульсий осуществляли

Размеры капель дисперсной фазы эмульсий, их

микрочастицами талька (тальк микродисперсный

объемную локализацию, а также микроструктуру

Митал марки 10-80 (ЗАО «ГЕОКОМ»), представля-

получаемых пленок и покрытий определяли с при-

ющего собой магниевый силикат 4SiO₂·3MgO·H₂O,

менением оптического микроскопа Альтами МЕТ1Д

не растворяющийся ни в воде, ни в масле. На по-

с цифровой микрокамерой Е3СМОS6300КРА (ООО

верхности частиц талька имеются базальные, яв-

«Альтами»). С целью формирования пленок эмуль-

ляющиеся гидрофобными (θ = 80°-90°), и боковые

сии наносили на листы из полиэтилена низкого дав-

гидрофильные грани (θ = 40°-60°) [8]. Для стаби-

ления марки 20808-024 (ОАО «Промпласт»),затем

лизации эмульсий применяли тальк со средним

пленки отделяли от подложки для исследований.

размером частиц 500 нм и с 30%-ным содержанием

Процесс отверждения эмульсий проводили с ис-

частиц размерами 150-200 нм. Для снижения вяз-

пользованием отвердителей Телалит 180 (Spolchemie),

кости в качестве разбавителя эпоксидного олигоме-

полиэтиленполиамин (ООО НПК «СИНТЕК») и

ра СНS-EPOXX 530 использовали олигомер ДЭГ-1

Этал 45 (АО «ЭНПЦ ЭПИТАЛ»). Покрытия получа-

(ЗАО «Химэкс Лимитед». с содержанием эпоксидных

ли на пластинах размером 100 × 50 × 2 мм из стали

групп 14.5-18.5%, а также ксилол нефтяной (ОАО

марки Ст.3 (ОАО «Белорусский металлургический

«Славнефть-Янос»).

завод»). Для этого эмульсию наносили в один слой

766

Кошевар В. Д. и др.

толщиной 120 мкм. Кинетику отверждения изучали

вязкости эпоксидного олигомера, поэтому были про-

по изменению содержания гель-фракции экстраги-

ведены эксперименты по снижению ее за счет раз-

рованием растворимой части эпоксидного олигомера

бавления, а также нагревания при температуре 233 K.

растворителем ацетоном (АО «ЭКОС-1») в аппарате

Эмульгирование эпоксидной смолы СНS-EPOXX 530,

Сокслета.

разбавленной ДЭГ-1, при концентрации введенных

Твердость образованных покрытий измеряли с

микрочастиц талька 2 г/100 мл заметно улучшилось,

использованием маятникового твердомера МТЛ 212

система выглядела достаточно однородной, но через

(ОАО «Точприбор»).

2 сут наблюдали значительное расслоение ее на фазы

ИК-спектроскопические исследования проводили

в результате коалесценции капель воды. Более устой-

на ИК-спектрометре (Midac Corporation) с Фурье-пре-

чивые эмульсии Пикеринга 2-го рода были получе-

образованием М 2000 Series МТDАС с разрешением

ны при эмульгировании растворов СНS-EPOXX 530

4 см^-1 в области 4000-400 см^-1. Зарегистрированные

в ксилоле (рис. 1, а). Эмульсионный индекс более

спектры обрабатывали с помощью программы

заметно снижался для эмульсий, полученных при

Grams/32 (Galactic).

эмульгировании 80%-ного раствора олигомера,

Дериватограммы исследуемых образцов фик-

что свидетельствовало об их низкой устойчивости.

сировали в воздушной атмосфере на дериватогра-

Эмульсии с меньшим его содержанием (60-70 мас%)

фе Q 1500D MOM системы Паулик-Паулик-Эрдей

оказались достаточно устойчивыми к коалесценции,

(МОМ) в температурном интервале 293-1173 K.

но медленно седиментировали в течение первых 6 сут

Масса навески составляла 200 мг, скорость подъ-

после эмульгирования с выделением небольшого

ема температуры — 5 град·мин^-1. В качестве эта-

объема воды, который дальше оставался постоянным

лона использовали прокаленный Al₂O₃ ( х.ч., ООО

в течение 60 сут наблюдения. Полученные при ука-

«Югрореактив»).

занных условиях эмульсии вода/масло во всех рас-

сматриваемых случаях при небольших механических

воздействиях легко редиспергировались, восстанав-

Обсуждение результатов

ливая прежнюю структуру.

Проведенные предварительные исследования по

При исследовании влияния добавок концентрации

влиянию условий эмульгирования, порядка введения

талька на эффективность эмульгирования и устой-

ингредиентов, концентрационного фактора на тип

чивость эмульсий диспергированию подвергался

и устойчивость получаемых эмульсий эпоксидного

70%-ный раствор СНS-EPOXX 530 в ксилоле при

олигомера в присутствии микрочастиц талька пока-

объемном соотношении фаз 1:1 (рис. 1, б). При введе-

зали, что относительно стабильные системы (эмуль-

нии в систему талька в количестве 0.5 г/100 мл (мас-

сии Пикеринга) были получены только 2-го рода.

ло + вода) образовывались неустойчивые эмульсии

Процесс эмульгирования затруднялся из-за высокой

(рис. 1, б, кривая 1). Увеличение его концентрации

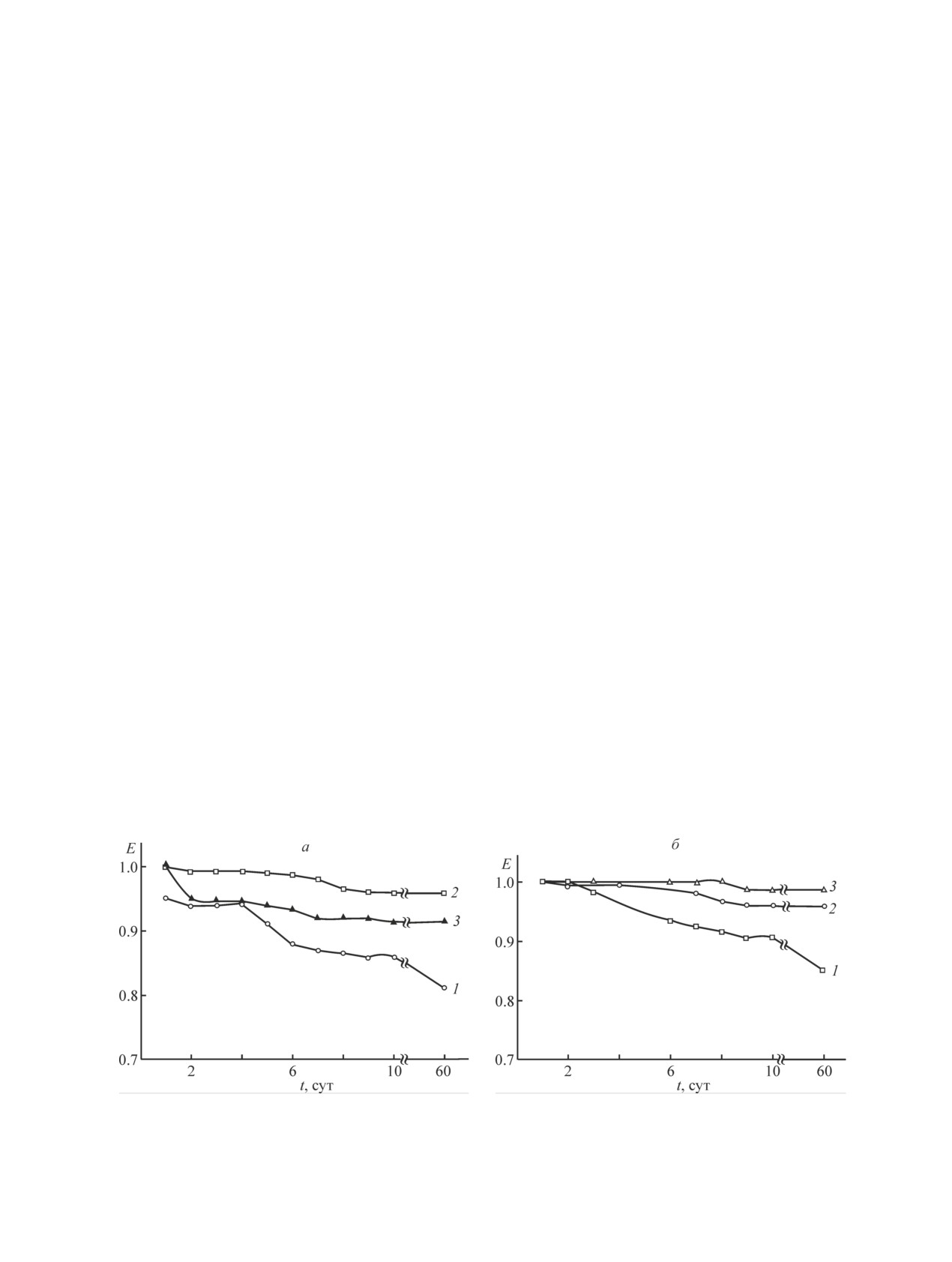

Рис. 1. Зависимость эмульсионного индекса от времени хранения эмульсий вода/масло с концентрацией эпоксидного

олигомера (мас%): 1 — 80, 2 — 70, 3 — 60 (а); от содержания талька (б): 1 — 2, 2 — 4, 3 - 6 г/100 мл (концентрация

эпоксидного олигомера 70 мас%).

Объемное соотношение вода:масло 1:1, время диспергирования 15 мин при 7000 об·мин^-1.

Получение и свойства эмульсий эпоксидного олигомера, стабилизированных микрочастицами талька

767

привело к возрастанию устойчивости эмульсий, и

при концентрации талька 6 г/100 мл была получена

весьма устойчивая эмульсия 2-го рода (рис 1, б, кри-

вая 3).

Важным фактором, который может оказать вли-

яние как на эффективность эмульгирования, так на

качество и тип образующихся эмульсий, является

объемное соотношение фаз масла (раствор эпок-

сиолигомера в ксилоле) и воды. Было установлено

(рис. 2), что при объемных соотношениях масло/вода

1:1 и 1.5:1, при которых содержание эпоксидного оли-

гомера в композиции составляло 35-70 мас%, обра-

зовывались относительно устойчивые эмульсии вода/

масло (рис. 2, кривые 2, 3). При меньшем же количе-

стве СНS-EPOXX 530 (объемное соотношение фаз

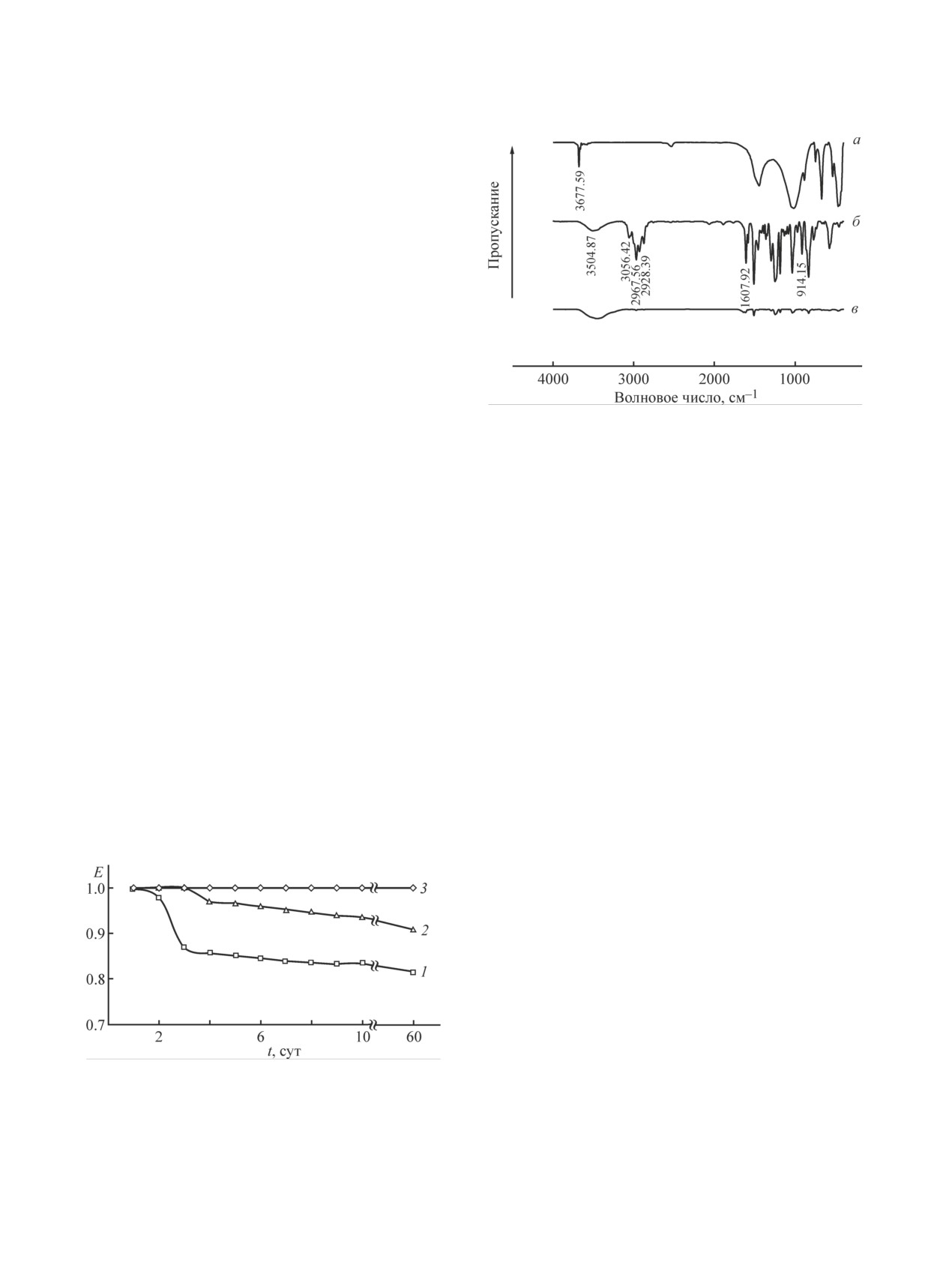

Рис. 3. Инфракрасные спектры индивидуальных таль-

1:3 и 1:4) получались неустойчивые эмульсии, кото-

ка (а) и смолы СНS-EPOXX 530 (б), а также водной

рые расслаивались на фазы сразу после прекращения

эмульсии смолы, стабилизированной микрочастицами

талька (в).

процесса диспергирования. Наиболее устойчивой и

к коалесценции, и к седиментации явилась эмульсия

с содержанием эпоксидного олигомера 70% (рис. 2,

кривая 3), эмульсионный индекс которой оставался

ных граней микрочастиц талька. Возможно также

практически неизменным в течение 60 сут наблю-

образование водородных связей между структур-

дения.

ными ОН-группами минерала, расположенными на

С целью выяснения механизма образования

боковой грани, и электроотрицательными группами

эмульсий эпоксидного олигомера при стабилиза-

эпоксиолигомера, о чем свидетельствуют изменения

ции их микрочастицами талька был проведен ана-

в области валентных колебаний ОН-групп талька

лиз ИК-спектров индивидуальных ингредиентов и

(3677 см^-1) и существенное снижение интенсивно-

их композиции (рис. 3). Полосы поглощения в об-

сти поглощения —ОН и —СО олигомера при 1067

ласти 3056-2928 см^-1, относящиеся к валентным

и 914 см^-1 (ср. рис. 3, в и рис. 3, а). О некотором

колебаниям СН- и СН₂-групп углеродного каркаса

межмолекулярном взаимодействии талька с водной

эпоксидного олигомера (рис. 3, б), не фиксируются

фазой могут говорить смещение пика валентных ко-

в спектре его эмульсии (рис. 3, в), что может свиде-

лебаний его структурных ОН-групп в более низкоча-

тельствовать о дисперсионном взаимодействии этих

стотную область (рис. 3, в), что может указывать на

групп с наиболее гидрофобной поверхностью базаль-

образование водородных связей с молекулами воды.

Исчезает также интенсивный пик (рис. 3, а) в области

1000 см^-1, относящийся к валентным колебаниям

Si—O-связей минерала.

Данные дериватографического анализа также под-

тверждают наличие взаимодействия микрочастиц

талька с макромолекулами эпоксидного олигомера в

их композиции. Так, зарегистрировано смещение в

область меньших температур на 20 K эндотермиче-

ского пика талька при 851 K, обусловленное потерей

структурной воды, и экзотермического пика эпоксид-

ного олигомера при 823 K, связанного с окислением

продуктов его деструкции. Таким образом, наличие

межмолекулярных взаимодействий эпоксиолигомера

Рис. 2. Зависимость эмульсионного индекса эмульсий

СНS-EPOXX 530 с поверхностью талька, установлен-

вода/масло от времени хранения и объемного соотно-

ных с применением ИК-спектроскопии и деривато-

шения фаз: 1 — 2:1, 2 — 1.5:1, 3 —1:1.

графии, а также лучшая диспергируемость минерала

Содержание талька 6 г/100 мл (масло + вода), масляная фа-

в растворе олигомера, чем в воде, и явились основ-

за — 70%-ный раствор эпоксидного олигомера в ксилоле,

ными причинами образования эмульсий только 2-го

время диспергирования 15 мин при 7000 об·мин^-1.

768

Кошевар В. Д. и др.

рода. В таких условиях микрочастицы стабилизатора,

ванием TELALIT-180 при объемном соотношении

локализованные вблизи межфазной границы, будут

эмульсия:отвердитель = 1:1. Процесс отверждении

больше погружены в раствор эпоксидного олигомера

значительно ускоряется при 353 K. Пленки с исполь-

(масло), который и является дисперсионной средой, а

зованием отвердителя Этал 45 обладают высокой

вода — дисперсной фазой [9].

остаточной липкостью, а при применении поли-

В результате исследований были установлены оп-

этиленполиамина процесса отверждения не проис-

тимальные условия образования устойчивой к ко-

ходит.

алесценции и седиментации эмульсии Пикеринга

Полученные пленки и покрытия на поверхности

2-го рода эпоксидного олигомера в воде: масляная

полиэтилена и стальной пластины с использова-

фаза — разбавленная смола СНS-EPOXX 530 ксило-

нием эмульсии Пикеринга 2-го рода состоят из по-

лом до 70%, водная фаза — суспензия талька в воде

лимерного каркаса, включающего многочисленные

концентрацией 6 г/100 мл (вода + масло), объемное

микроскопические капсулы, которые в зависимости

соотношение фаз 1:1, время эмульгирования 15 мин

от температуры отверждения могут быть воздуш-

при 7000 об·мин^-1 и температуре 293 K.

ными (при 353 K) или заполненными жидкой фазой

Капли воды равномерно распределены в дисперси-

(при 293 K). Такие капсулы с твердой микропористой

онной среде (раствор эпоксидного олигомера) и име-

оболочкой могут быть использованы для включения

ют диаметр 2-6 мкм (рис. 4, а). Были зафиксированы

в их объем гидрофильных компонентов, например,

и более крупные капсулы (рис. 4, в), окруженные

ингибиторов коррозии, интумесцентных добавок с

твердой оболочкой, которая, по-видимому, состоит

целью направленной (таргентной) доставки их в ан-

из адсорбированных на межфазной границе микроча-

тикоррозионные и огнезащитные покрытия, в том

стиц талька, По виду они напоминают коллоидосомы,

числе «самозалечивающегося» типа. Следует также

описанные в [10].

отметить (рис. 5, б), что покрытие, сформированное

Были изучены процессы отверждения устойчивой

на поверхность стали, декорирует имеющиеся на

эмульсии эпоксидного олигомера различными сши-

ней дефекты структуры, которые являются местом

вающими агентами (см. таблицу). Пленки с высокой

преимущественной локализации микрокапсул эмуль-

степенью отверждения были получены с использо-

сии.

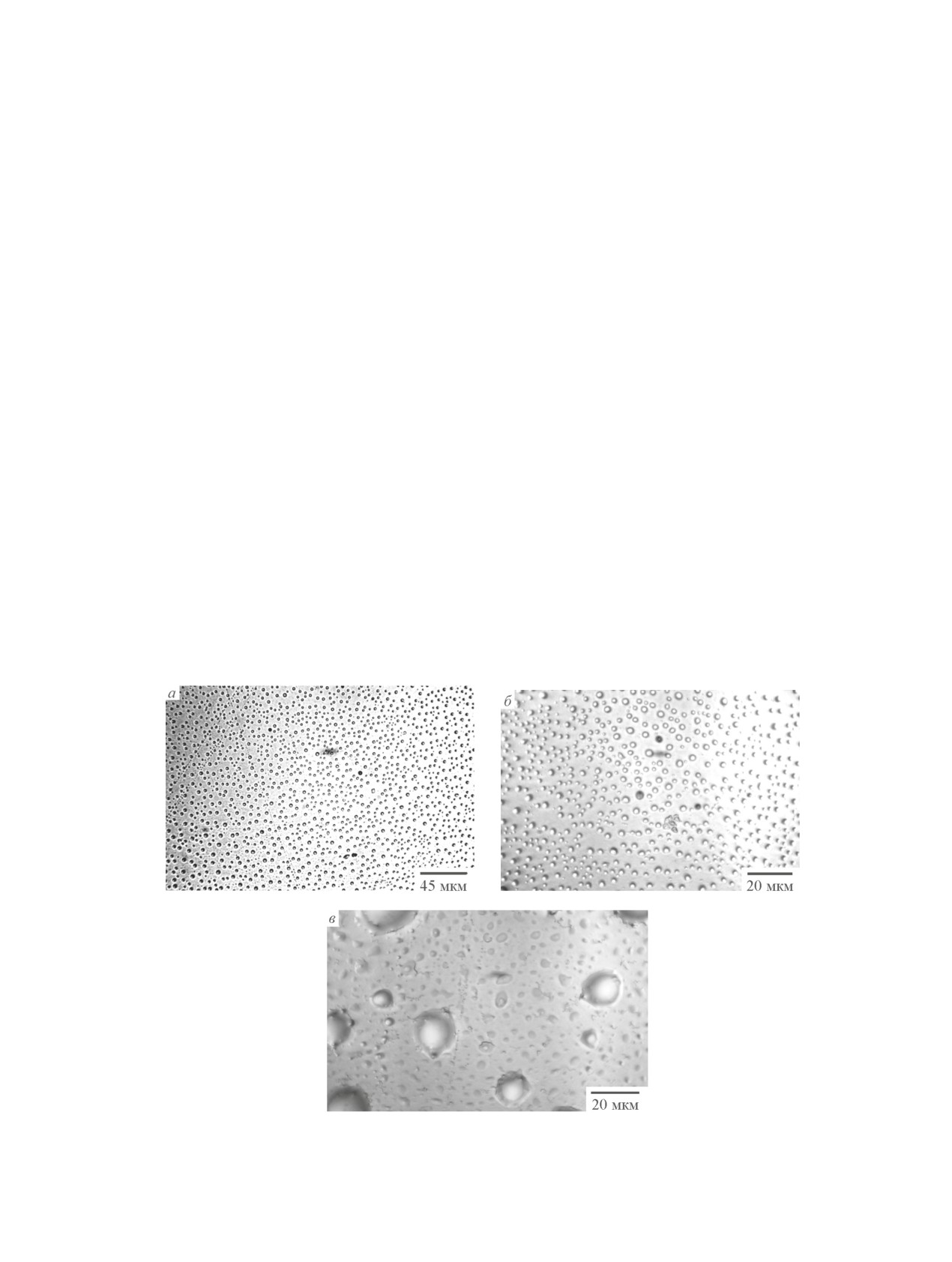

Рис. 4. Изображения эмульсии Пикеринга эпоксидного олигомера типа вода/масло, стабилизированной микроча-

стицами талька концентрацией 6 г/100 мл (масло + вода).

Масляная фаза — 70%-ный раствор эпоксидного олигомера в ксилоле, время диспергирования 15 мин при 7000 об·мин^-1.

Получение и свойства эмульсий эпоксидного олигомера, стабилизированных микрочастицами талька

769

Характеристики процесса отверждения эмульсии Пикеринга эпоксидного олигомера 2-го рода состава: масляная

фаза — 70%-ная концентрация смолы СНS-EPOXX 530 в ксилоле, водная фаза — суспензия талька в воде

концентрацией 6 г/100 мл (вода + масло), объемное соотношение фаз 1:1

Степень

Твердость по-

Объемное соотношение

отверждения

крытия, усл. ед.

Внешний вид пленки

эмульсия:отвердитель

при 293 K

при 353 K

(отверждение

через 2 сут, %

через 7 сут, %

через 3 ч, %

при 293 K 2 сут)

Эмульсия:TELALIT 180 =

Прозрачная, однород-

77.15

83.44

84.47

0.58

= 1:1

ная, эластичная

Эмульсия:TELALIT 180 =

Прозрачная, однород-

79.85

85.23

86.14

0.65

= 2:1

ная, хрупкая

Эмульсия:Этал 45 = 1:1

Прозрачная, липкая

72.3

80.5

86.04

0.33

Эмульсия:Этал 45 = 2:1

Неоднородная липкая

69.5

71.5

76.2

0.25

Эмульсия:полиэтилен-

Нет отверждения

полиамин = 1:1

Рис. 5. Изображения пленок, полученных отверждением эмульсии Пикеринга эпоксидного олигомера 2-го рода,

сформированных на поверхности полиэтилена (а), и покрытий на поверхности стали (б).

Состав эмульсии: масляная фаза — 70%-ная концентрация смолы СНS-EPOXX 530 в ксилоле, водная фаза — суспензия

талька в воде концентрацией 6 г/100 мл (вода + масло), объемное соотношение фаз 1:1.

Выводы

Полученные эмульсии представляют интерес как

пленкообразователи для водно-дисперсионных лако-

Пластинчатые микрочастицы талька с гидрофоб-

красочных материалов защитного типа. Пленки и по-

но-гидрофильной поверхностью использованы в ка-

крытия, сформированные с применением сшивающе-

честве твердого стабилизатора эмульсий эпоксид-

го агента эпоксидно-аминового аддукта Телалит 180,

ного олигомера, что позволило разработать состав и

характеризуются высокой твердостью и адгезией к

методику получения устойчивой к коалесценции и

металлу. Они состоят из полимерного каркаса, вклю-

седиментации эмульсии Пикеринга 2-го рода с разме-

чающего микроскопические капсулы низкой полидис-

ром капель 2-12 мкм. Причиной образования во всех

персности, которые в зависимости от температуры

исследованных случаях только эмульсий 2-го рода,

отверждения заполнены водной фазой либо воздухом.

как установлено с применением ИК-спектроскопии

и дифференциально-термического анализа, является

Финансирование работы

более высокая степень взаимодействия микрочастиц

талька с масляной фазой. Микрочастицы стабилиза-

Работа выполнена при финансовой поддержке

тора, локализованные на межфазной границе, в таких

государственной программы научных исследований

условиях больше погружены в раствор эпоксидного

2021-2025 гг. «Химические процессы, реагенты и

олигомера (масло), и, следовательно, последний будет

технологии, биорегуляторы и биооргхимия» (проект

непрерывной средой, а вода — дисперсной фазой.

2.1.5, № г.р. 20210112).

770

Кошевар В. Д. и др.

Конфликт интересов

№ 3. С. 359-365 [Nushtaeva A. V., Shumkina A. A.

Properties of emulsions and free emulsion (aqueous)

Авторы заявляют об отсутствии конфликта инте-

films stabilized with hexylamine-modified silica layers

ресов, требующего раскрытия в данной статье.

// Colloid J. 2013. V. 75. N 3. P. 326-332.

https://doi.org/10.7868/S0023291213020134 ].

[5]

Yan N., Gray M. R., Masiliyah J. N. On water-in-oil

Информация об авторах

emulsions stabilized by fine solids // Colloids Surface.

Кошевар Василий Дмитриевич, д.х.н., проф.

A: Phyicochem. Eng. Aspects. 2001. V. 193. P. 97-106.

ORCID: https://orcid.org/0000-0002-6224-9915.

https://doi.org/10.1016/S0927-7757(01)00748-8

Шкадрецова Валентина Георгиевна

[6]

Кошевар В. Д. Стабилизация водной дисперсии

ORCID: https://orcid.org/0000-0002-23312336

эпоксидного олигомера микрочастицами органиче-

ской природы // Докл. НАН Беларуси. 2014. Т. 58.

Маевская Ольга Ивановна

№ 6. С. 68-73.

ORCID: https://orcid.org/0000-0002-1277-9715

[7]

Шинкарева Е. В., Кошевар В. Д., Пликус О. А.

Влияние адсорбции неионных ПАВ на стабили-

Список литературы

зирующую способность латексов при получении

эпоксидных эмульсий // ЖПХ. 2012. Т. 85. № 8.

[1]

Aveyard R., Binks B. P.,. Clint J. H. Emulsions stabilised

С. 1348-1355 [Shinkareva E. V, Koshevar V. D.,

solely by colloidal particles // Adv. Colloid Interface

Plikus O. A. Effect of аdsorption of nonionic

Sci. 2003. V. 100-102. P. 503-546.

surfactants on the stabilizing ability of latexes in

https://doi.org/10.1016/S0001-8686(02)00069-6.

preparation of epoxy emulsions // Russ. J. Appl.

[2]

Binks B. P. Particles as surfactants-similarities and

Chem. 2012. V. 85. N 8. Р. 1282-1288.

differences. Curr. Opin // Colloid Interface Sci. 2002.

https://doi.org/10.1134/S1070427212080241 ].

V. 7. P. 21-41.

[8]

Тарасевич Ю. И., Аксененко Е. В. Гидрофобность

https://doi.org/10.1016/S1359-0294(02)00008-0.

базальной поверхности талька // Коллоид. журн.

[3]

Демина П. А., Григорьев Д. О., Кузьмичева Т. В.,

2014. Т. 76. № 6. С. 526-532 [Tarasevich Y. I.,

Букреева Т. В. Создание капсул на основе эмульсий

Aksenenko T. V. Hydrophobicity of talc basal surface

Пикеринга с оболочками из наночастиц диокси-

// Colloid J. 2014. V. 76. N 6. P. 483-489.

да титана и полиэлектролитных слоев // Коллоид.

https//doi.org./10.1134/S1061933X14040140 ].

журн. 2017. Т. 79. № 2. С. 142-148 [Demina P. A.,

[9]

Timgren A., Rayner M., SjooV., Dejmek P. Starch

Grigoriev D. O. Kusmicheva G. M., Bukreeva E. V.

particles for food based Pickering emulsions //

Reparation of Pickering-emulsion-based capsules with

Procedia Food Sci. 2011. V. 1. P. 95-103.

shells composed of titanium dioxide nanoparticles and

https://doi.org/10.1016/j.profoo.2011.09.016.

polyelectrolyte layers // Colloid J. 2017. V. 79. N 2.

[10]

Нуштаева А. В. Стабилизация эмульсий микроча-

P. 198-203.

стицами талька // Коллоид. журн. 2019. Т. 81. № 4.

https://doi.org/10.7868/S00233291217020033 ].

С. 487-492.

[4]

Нуштаева А. В., Шумкина А. А. Свойства эмульсий

https://doi.org/10.1134/S1061933X19040100

и свободных эмульсионных (водных) пленок, ста-

[Nushtaeva A. V. Emulsion stabilization with talc

билизированных кремнеземом, модифицированным

microparticles // Colloid J. 2019. V. 81. N 4. P. 425-

гексиламином // Коллоид. журн. 2013. Т. 75.

430. https://doi.org/10.1134/S0023291219040104 ].
