Влияние состава резин, наполненных карбокисметилцеллюлозой, на их свойства
391
Журнал прикладной химии. 2023. Т. 96. Вып. 4
УДК 678.4:678.4.06:678.4.03
ВЛИЯНИЕ СОСТАВА РЕЗИН,
НАПОЛНЕННЫХ КАРБОКИСМЕТИЛЦЕЛЛЮЛОЗОЙ, НА ИХ СВОЙСТВА
© Е. Н. Черезова, М. Ф. Галиханов, Ю. С. Карасева, А. М. Накып*
Казанский национальный исследовательский технологический университет,
420015, г. Казань, ул. Карла Маркса, д. 68
* E-mail: abdirakym1994@mail.ru
Поступила в Редакцию 21 сентября 2023 г.
После доработки 25 октября 2023 г.
Принята к публикации 9 ноября 2023 г.
Изучено влияние количества водонабухающего наполнителя натрий-карбоксиметилцеллюлозы мар-
ки Полицелл-9В (размер частиц 1.0-2.0 мм) на комплекс физико-механических свойств ограниченно
набухающих резин на основе бутадиен-нитрильного каучука БНКС-28 АМН с серной вулканизующей
системой. Варьирование состава резиновая смесь без набухающего наполнителя:натрий-карбокси-
метилцеллюлоза осуществлялось в пределах (65-35):(35-65) (мас. ч.). Установлено, что введение
набухающего наполнителя в резиновую смесь практически не влияет на время достижения опти-
мального времени вулканизации и составляет при температуре 170°С 10 мин. Показано, что введение
натрий-карбоксиметилцеллюлозы приводит к снижению деформационно-прочностных свойств резин,
однако прочностные характеристики модифицированных резин допускают применение разработан-
ных составов резин для изготовления уплотнительных элементов водонабухающих пакеров. Выявле-
но, что с увеличением доли набухающего наполнителя натрий-карбоксиметилцеллюлозы вулканизат
проявляет более высокую сорбционную емкость в водных средах с различным рН.
Ключевые слова: натрий-карбоксиметилцеллюлоза; бутадиен-нитрильный каучук; ограниченно на-
бухающая резина
DOI: 10.31857/S0044461823040096; EDN: OFYVZU
При монтаже и ремонте водопроводов, запорной
трильного каучука, характеризующегося химическим
аппаратуры, скважинных пакеров для нефтедобы-
сродством к ряду водонабухающих полимеров [6].
вающей промышленности используются упругие
Необходимым компонентом таких композиций явля-
материалы, набухающие под действием жидких сред.
ется набухающий наполнитель. Наиболее часто в ка-
Уплотнение конструкций с помощью набухающих
честве такого наполнителя применяется натрий-кар-
материалов и изделий ускоряет и удешевляет монтаж
боксиметилцеллюлоза [7, 8].
узлов и механизмов, увеличивает сроки эксплуатации
Степень набухания и эксплуатационные свойства
оборудования, снижает потребность в ремонтных и
полимерного материала напрямую зависят от содер-
профилактических работах [1, 2]. Применяющиеся
жания в полимерной матрице набухающего наполни-
полимерные материалы, сорбируя молекулы жидко-
теля. Однако авторы научных работ, посвященных из-
сти при контакте с ней, обеспечивают герметизиру-
учению влияния состава набухающих наполнителей
ющее действие, в частности обеспечивая возможные
на свойства композитов, зачастую ограничиваются
перетоки флюидов в процессе эксплуатации уплот-
изучением сорбционной способности материалов
нительных элементов пакеров [3].
при различных условиях, реже рассматривают их
В зависимости от требований, предъявляемых
деформационно-прочностные свойства.
к полимерным материалам, их изготавливают либо
Цель работы — оценка влияния состава водонабу-
на основе каучуков, сшитых с помощью различных
хающих композитов на основе бутадиен-нитрильного
вулканизующих систем, либо на основе термоэласто-
каучука и карбоксилированой целлюлозы на комплекс
пластов [4, 5]. В частности, водонабухающие элемен-
эксплуатационных свойств резины.
ты пакеров изготавливают на основе бутадиен-ни-
392
Черезова Е. Н. и др.
Экспериментальная часть
сти при растяжении, относительного удлинения при
разрыве и относительного остаточного удлинения,
Объектами исследования являлись резины сер-
которые определяли на разрывной машине РМИ-250
ной вулканизации на основе бутадиен-нитрильного
(ООО «ПОЛИМЕРМАШ ГРУПП») (скорость
каучука марки БНКС-28 АМН, в состав которых был
растяжения 500 мм·мин-1, температура 23 ± 2°C).2
включен водонабухающий агент — натрий-карбок-
Измерение твердости по Шору А, эластичности
симетилцеллюлоза марки Полицелл КМЦ-9В (ЗАО
по отскоку определяли стандартными методами.3
«Полицелл»).
Степень набухания резин в водных средах опре-
Приготовление резиновой смеси проводили в два
деляли весовым методом.4 В качестве агрессивных
этапа. На первом этапе готовили базовую резиновую
жидких сред использовали водопроводную воду без
смесь без набухающего наполнителя, являющуюся
дополнительной очистки (рН 7.5), хлоридно-натри-
контрольным образцом, по следующей рецептуре
евую пластовую воду [рН 6.3; химический состав
(мас. ч.): бутадиен-нитрильный каучук (БНКС-28
(г·л-1) определен стандартными методами анализа:5
АМН, 2 группа, ОАО «Красноярский завод синтети-
[Cl-] — 139, [SO42-] — 0.7, [HCO3-] — 0.2, [Ca2+] —
ческого каучука») — 100.0, сера техническая — 1.5
11, [Mg2+] — 3, [Na+, K+] — 70] и модельные системы,
(1 класс, сорт 9995, ЗАО «СЕРА»), 2-меркаптобен-
в качестве которых подготовлены 10%-ные растворы
зотиазол — 0.8 (1 сорт, АО «Волжский Оргсинтез»),
на основе дистиллированной воды (аквадистиллятор
оксид цинка — 5.0 (марка А, ООО «Эмпилс-цинк»),
ДЭ-25М, ООО «Завод «ЭМО») и H2SO4 ( х.ч., АО
стеариновая кислота — 2.0 (марка Т-32, ОАО «Нэфис
«ЭКОС-1») и NaCl (х.ч., ООО «ТД Малиновое Озеро»).
Косметикс»), технический углерод — 45.0 (марка
Плотность цепей сетки рассчитывали по вели-
П 324, ОАО «СНХЗ»). Смешение ингредиентов базо-
чине равновесного набухания сетчатого полимера в
вой резиновой смеси производили на вальцах ПД-320
CCl4, используя уравнение Флори-Ренера.6 Расчет
160/160 (ООО «ПОЛИМЕРМАШ ГРУПП»).
параметров растворимости δ проводили методом
На втором этапе базовую резиновую смесь
Гильдебранда-Скетчарда,7 используя уравнение
смешивали с водонабухающим наполнителем на-
трий-карбоксиметилцеллюлозой с размером частиц
δ =
,
(1)
1.0-2.0 мм, отделенных ситовым методом, так как, со-
гласно ранее полученным данным, для изготовления
уплотнительных элементов водонабухающих пакеров
где ΔEi* — вклад каждого атома и типа межмолеку-
предпочтительно применять эту фракцию [9, 10].
лярного взаимодействия в энергию когезии жидкости,
Композиции готовили в соотношении базовая резино-
уменьшенную во столько раз, во сколько ван-дер-ва-
вая смесь:натрий-карбоксиметилцеллюлоза = 65:35,
альсовый объем молекулы меньше мольного объема;
50:50 и 35:65 (по массе). Базовую резиновую смесь
ΔVi — ван-дер-ваальсовый объем повторяющихся
с натрий-карбоксиметилцеллюлозой смешивали в
звеньев компонентов; NA — число Авогадро (моль-1).
закрытом лабораторном резиносмесителе пласти-
Термодинамическая совместимость β рассчитана
кордера Plasti-Corder Lab-Station W50 E (Brabender)
по формуле
при температуре 60°С и скорости вращения роторов
β = (δБНКС-28 AMH - δнабухающий полимер)2.
(2)
60 об·мин-1. Распределение водонабухающего напол-
нителя натрий-карбоксиметилцеллюлозы при сме-
шивании с базовой резиновой смесью происходило
2 ГОСТ 270-75. Резина. Метод определения упруго-
прочностных свойств при растяжении.
равномерно без осложнений.
3 ГОСТ 263-75. Резина. Метод определения твердости
Реометрические характеристики резиновых
по Шору А.
смесей определяли на вибрационном реометре
ГОСТ 27110-86. Резина. Метод определения эластич-
Rheometer-100S (Monsanto) согласно методике1 при
ности по отскоку на приборе типа Шоба.
температуре камеры 170°C. Для вулканизации резино-
4ГОСТ Р ИСО 1817-2009. Резина. Определение стой-
вых смесей применяли гидравлический вулканизаци-
кости к воздействию жидкостей.
5 Химические методы количественного анализа: учеб-
онный пресс с индукционным нагревом плит 100-400-
ное пособие. СПб: СПбГЛТУ, 2013. С. 72-98.
2Э (ЗАО «Завод имени Красина») (температура
Количественный химический анализ. Титриметрия:
вулканизации 170°C). Упругопрочностные свойства
учебно-методическое пособие. Казань: КНИТУ, 2019.
резин оценивали по показателям условной прочно-
С. 82-83.
6 Физикохимия полимеров. М.: Химия, 1968. С. 382-406.
1 ГОСТ 12535-84. Смеси резиновые. Метод определе-
7 Химическое строение и физические свойства полиме-
ния вулканизационных характеристик на вулкаметре.
ров. М.: Химия, 1983. С. 104-120.
Влияние состава резин, наполненных карбокисметилцеллюлозой, на их свойства
393
Обсуждение результатов
жения оптимума вулканизации всех изготовленных
резиновых смесей оставались на уровне образца без
При выборе компонентов резиновых смесей руко-
набухающего наполнителя натрий-карбоксиметил-
водствуются критерием их совместимости с каучуком.
целлюлозы. Исходя из полученных результатов, вул-
Наиболее благоприятно, если энтальпия смешения
канизацию резиновых смесей проводили при темпе-
стремится к нулю, что возможно при максимальной
ратуре 170°С в течение 10 мин.
близости параметров растворимости смешиваемых
Для расчета плотности цепей сетки вулканизата
компонентов (δ), характеризующих термодинами-
использован метод равновесного набухания, как срав-
ческую совместимость (β). Предварительно прове-
нительная характеристика композиций различного
денный расчет параметров растворимости каучука
состава. Расчет показал, что увеличение количества
БНКС-28 АМН с натрий-карбоксиметилцеллюлозой
натрий-карбоксиметилцеллюлозы приводит к повы-
(расчет проведен для натрий-карбоксиметилцел-
шению среднего молекулярного веса отрезка цепи
люлозы Полицелл КМЦ-9В со степенью замеще-
между узлами сетки, соответственно снижается плот-
ния 0.9) по уравнению Гильдебранда-Скетчарда
ность цепей сетки (табл. 3).
(табл. 1) установил их термодинамическую совме-
Известно, что на степень набухания полимера
стимость — β < 0.4 МДж·м-3, что подтверждает воз-
в одном и том же растворителе оказывает влияние
можность высокой степени наполнения каучуковой
рН среды [11]. Влияние рН среды особенно велико
матрицы.
для высокомолекулярных полиэлектролитов, к ко-
В работе исследованы высоконаполненные ре-
торым относится натрий-карбоксиметилцеллюлоза.
зины, включающие водонабухающий наполнитель
Результаты изучения влияния количества натрий-кар-
натрий-карбоксиметилцеллюлозу в количестве до
боксиметилцеллюлозы на степень набухания резин в
65 мас. ч. на 27 мас. ч. каучука БНКС-28 АМН.
водопроводной воде, пластовой воде, 10%-ных рас-
Введение в состав базовой резиновой смеси напол-
творах H2SO4 и NaCl свидетельствуют об ограничен-
нителя приводит к повышению минимального и мак-

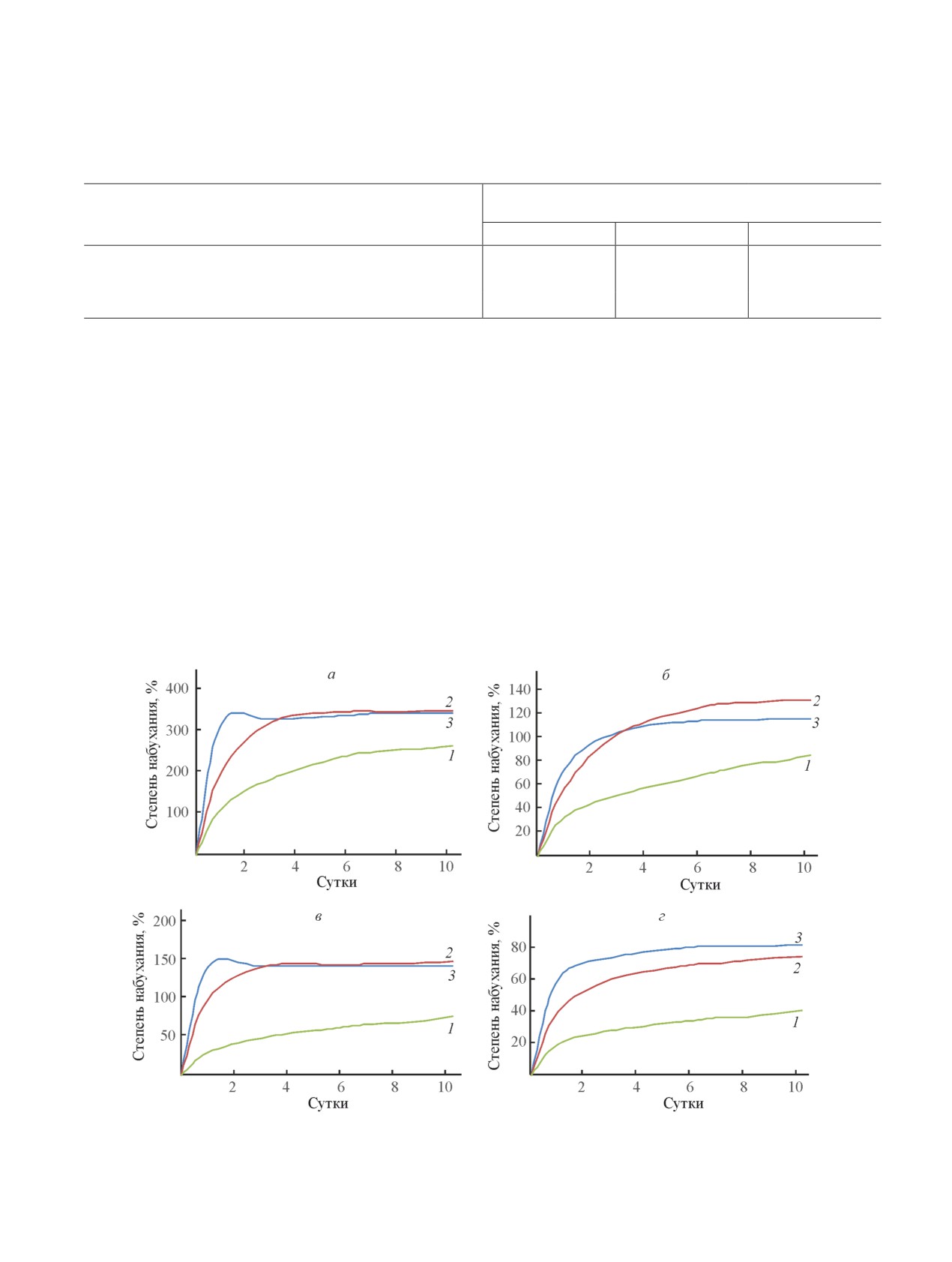

ном набухании вулканизата (см. рисунок). Наиболее
симального крутящих моментов, что свидетельству-
высокие значения степени набухания отмечены для
ет о повышении вязкости полимерных композитов
водопроводной воды (до 350%) (см. рисунок, а),
(табл. 2). Время начала вулканизации и время дости-
содержащей остаточное количество минеральных
Таблица 1
Значения параметров растворимости и совместимости использованных полимеров
Ван-дер-ваальсовый
Параметр
Совместимость
Энергия когезии
Полимер
объем NAƩVi·106,
растворимости δ,
полимеров β,
ΔΕi, Дж·моль-1
м3·моль-1
(МДж·м-3)1/2
МДж·м-3
Каучук БНКС-28 АМН
12123
61.4
18.0
Неприменимо
Целлюлоза
16543
85.3
17.6
0.16
Натрий-карбоксиметилцеллюлоза
21639
117.4
17.8
0.36
(степень замещения 0.9)
Таблица 2
Реометрические характеристики резиновых смесей
Соотношение (по массе)
Крутящий момент
Время достижения
Время до начала
Минимальный
Максимальный
базовая резиновая смесь:
при достижении
оптимума
вулканизации,
крутящий
крутящий
:натрий-
оптимального времени
вулканизации,
мин
момент, дН·м
момент, дН·м
карбоксиметилцеллюлоза
вулканизации, дН·м
мин
100:0 (контроль)
1.0
15
44
41
9.4
65:35
0.8
20
50
47
9.8
50:50
0.8
19
48
46
9.2
35:65
0.8
35
78
73.7
9.9
394
Черезова Е. Н. и др.
Таблица 3
Параметры сетки химических связей резин по данным набухания в CCl4
Соотношение (по массе)
Параметр сетки
базовая резиновая смесь:натрий-карбоксиметилцеллюлоза
65:35
50:50
35:65
Средний молекулярный вес отрезка цепи между узлами
411.9
521.5
1231.8
сетки, г·моль-1
Плотность цепей сетки, м3·10-3
2.4
1.9
1.0
солей. В растворах NaCl высокой минерализации
внутри матрицы бутадиен-нитрильного каучука, жид-
степень набухания резин в целом снижается (см. ри-
кость имеет ограниченный доступ, лимитированный
сунок, б, в). В кислой среде отмечена более низкая
скоростью диффузии ее молекул сквозь каучуковую
степень набухания в сравнении с растворами с рН,
матрицу или через соприкасающиеся частицы гидро-
близкими к нейтральной (см. рисунок, г).
сорбционого полимера.
С увеличением доли набухающего полимера сорб-
Близкие значения набухания композиций с соотно-
ционная емкость вулканизата возрастает, поскольку
шениями базовая резиновая смесь:водонабухающий
повышается число контактов частиц гидросорбцион-
агент 35:65 и 50:50 связаны, вероятно, с растворением
ной полимерной фазы с жидкой средой. Чем меньше
части натрий-карбоксиметилцеллюлозы, находящей-
содержание натрий-карбоксиметилцеллюлозы, тем
ся на поверхности композита.
меньший ее объем находится в прямом контакте с
Судя по значениям набухания в жидких средах,
водой и тем меньше условий для образования непре-
для изготовления уплотнительных элементов водо-
рывных участков гидросорбционной фазы. К части-
набухающих пакеров предпочтительно применять
цам натрий-карбоксиметилцеллюлозы, находящимся
вулканизаты с соотношением резиновая смесь без
Изменение массы вулканизата при комнатной температуре в различных средах: водопроводной воде (а), пластовой
воде (б), 10%-ном водном растворе NaCl (в), 10%-ном водном растворе H2SO4 (г).
Соотношение базовая резиновая смесь:натрий-карбоксиметилцеллюлоза (по массе): 1 — 65:35, 2 — 50:50, 3 — 35:65.
Влияние состава резин, наполненных карбокисметилцеллюлозой, на их свойства
395
Таблица 4
Результаты физико-механических испытаний вулканизатов
Соотношение (по массе)
Показатель
базовая резиновая смесь:натрий-карбоксиметилцеллюлоза
без натрий-карбоксиметилцеллюлозы
65:35
50:50
35:65
Условная прочность при растяжении, МПа
13.8
7.6
4.4
3.0
Относительное удлинение при разрыве, %
440
210
70
10
Остаточное удлинение при разрыве, %
27
43
32
7
Твердость резин по Шору А, усл. ед.
73
96
98
96
Эластичность по отскоку, %
28
13
12
10
набухающего наполнителя:водонабухающий напол-
Выводы
нитель 50:50 (по массе).
Использование в качестве наполнителя на-
Показатель механических свойств уплотнитель-
трий-карбоксиметилцеллюлозы в составе резин на
ных элементов конструкции водонабухающих паке-
основе бутадиен-нитрильного каучука БНКС-28
ров не является определяющим при выборе конкрет-
АМН с серной вулканизующей группой не вли-
ного состава композиции для их изготовления, т. е. в
яет на скорость вулканизации, повышая при вы-
ходе монтажа и эксплуатации они не подвергаются
сокой степени наполнения вязкость композита.
чрезмерным растягивающим, сжимающим или сдви-
Деформационно-прочностные свойства высокона-
говым нагрузкам. Однако измерение основных проч-
полненных натрий-карбоксиметилцеллюлозой резин
ностных и деформационных характеристик разраба-
снижаются, однако значения деформационно-проч-
тываемых материалов необходимо для определения
ностных характеристик допускают применение раз-
предельных нагрузок при эксплуатации.
работанных составов для изготовления уплотни-
Исследования показали, что введение в резиновую
тельных элементов конструкций водонабухающих
смесь натрий-карбоксиметилцеллюлозы и увеличе-
пакеров. Предпочтение следует отдать вулканиза-
ние ее количества приводит к снижению показателя
там, содержащим не более 50 мас. ч. наполнителя
условной прочности при растяжении вулканизатов
натрий-карбоксиметилцеллюлозы на 35 мас. ч. бута-
в 2 и более раза, а также эластичности по отскоку и
диен-нитрильного каучука. С увеличением доли на-
относительного удлинения при разрыве. Последнее
трий-карбоксиметилцеллюлозы сорбционная емкость
влечет за собой снижение относительного остаточно-
вулканизатов в водных средах различной минерали-
го удлинения из-за сокращения количества каучука в
зации увеличивается.
композите (табл. 4). Твердость резин по Шору А при
введении натрий-карбоксиметилцеллюлозы увеличи-
вается на 10-20 усл. ед.
Конфликт интересов
Прочностные характеристики исследуемого со-
става резин можно улучшить с помощью известных
Авторы заявляют об отсутствии конфликта инте-
приемов, описанных в литературе, таких как введение
ресов, требующего раскрытия в данной статье.
сшивающих добавок [например, в качестве сшиваю-
щих добавок для натрий-карбоксиметилцеллюлозы
используют аддукты эпихлоргидрина и диэтиленгли-
Информация об авторах
коля (0.16 и 0.24 моль аддукта на 1 моль целлюлозы)]
Черезова Елена Николаевна, д.х.н., проф.
[12], использование редкосшитых акрилатных по-
ORCID: https://orcid.org/0000-0002-6743-1097
лимеров и олигомеров, высокодисперсных добавок
Галиханов Мансур Флоридович, д.т.н., проф.
[13]. Но эти методы дороги, достаточно сложны и
ORCID: https://orcid.org/0000-0001-5647-1854
не являются необходимыми в условиях отсутствия
Карасева Юлия Сергеевна, к.т.н., доцент
высоких требований к показателям механических
ORCID: https://orcid.org/0000-0001-6531-4252
свойств уплотнительных элементов водонабухающих
Накып Абдиракым Муратулы
пакеров.
ORCID: https://orcid.org/0000-0002-7189-9928
396
Черезова Е. Н. и др.
Список литературы
[9] Черезова Е. Н., Карасева Ю. С., Галиханов М. Ф.
Влияние натрий-карбоксиметилцеллюлозы на
[1]
Новаков И. А., Ваниев М. А., Лопатина С. С.,
свойства высоконаполненных резин на основе
Нилидин Д. А., Сычев Н. В., Савченко Я. Ю.,
бутадиен-нитрильного каучука // Пром. пр-во и
Брук А. Д. Состояние и тенденции развития произ-
использ. эластомеров. 2021. Т. 3. С. 33-37.
водства и применения водо- и нефтенабухающих
https://doi.org/10.24412/2071-8268-2021-3-33-37
эластомеров для пакерного оборудования // Каучук
[10] Черезова Е. Н., Карасева Ю. С., Момзякова К. С.
и резина. 2019. Т. 78. № 4. С. 228-239.
Гидрофильная резина на основе бутадиен-ни-
https://www.elibrary.ru/rpguqb
трильного каучука и порошковой целлюлозы
[2]
Galikhanov M. F., Akhmedzyanova D. M., Nikitin N. R.
растительного происхождения // Все материалы.
The development and the study of the properties of
Энциклопед. справ. 2021. № 7. С. 33-37.
hydrosorption material based on a blended thermoplastic
https://doi.org/10.31044/1994-6260-2021-0-7-33-37
vulcanisate // Int. Polym. Sci. Technol. 2016. V. 44. N 2.
[Cherezova E. N., Karaseva Yu. S., Momzyakova K. S.
P. 9-14. https://doi.org/10.1177/0307174x1704400802
Hydrophilic rubber based on butadiene-nitrile rubber
[3]
Бабкин В. Т., Сидельникова Е. Г. Уплотнительные ма-
and phytogenic powdered cellulose // Polym. Sci. Ser.
териалы для герметизации гидравлических систем
D. 2022. V. 15. N 1. P. 118-121.
// Хим. пром-сть сегодня. 2011. № 5. С. 54-59.
https://doi.org/10.1134/S1995421222010075].
https://www.elibrary.ru/nuanrl
[11] Глаголева Л. Э., Коротких И. В. Исследование вли-
[4]
Drobny J. G. Handbook of thermoplastic elastomers.
яния условий процесса и свойств среды на кине-
Elsevier, 2014. P. 33-37.
тику процесса набухания хлопьев зеленой гречки
[5]
Пат. РФ 2510881 (опубл. 2014). Способ получения
// Вестн. ВГУИТ. 2015. № 1. С. 134-137.
термопластичной эластомерной композиции.
https://doi.org/10.20914/2310-1202-2015-1-134-137
[6]
Целых Е. П., Третьякова Н. А. Влияние наполните-
https://www.elibrary.ru/ttufgz
лей различной активности на водонабухание резин
[12] Носиков А. Ф., Колесник В. И. Свойства водона-
на основе бутадиен-нитрильного каучука // Каучук
бухающих резин на основе наирита // Каучук и
и резина. 2022. Т. 81. № 3. С. 134-137. https://doi.
резина. 1994. № 5. С. 11-13.
org/10.47664/0022-9466-2022-81-3-134-137
https://www.elibrary.ru/rpguqb
https://www.elibrary.ru/domgza
[13] Заикин А. Е., Бобров Г. Б. Компатибилизация сме-
[7]
Ефимов К. В., Егоров Е. Н., Ушмарин Н. Ф.,
сей несовместимых полимеров наполнением //
Кольцов Н. И. Влияние гидросорбционных по-
Высокомолекуляр. соединения. Сер. А. 2012. Т. 54.
лимеров на свойства водонабухающей резины //
№ 8. С. 1275-1282. https://www.elibrary.ru/ozlehx
Бутлеровские сообщ. 2020. Т. 64. № 10. С. 90-93.
[Zaikin A. E., Bobrov G. B. Compatibilization of
https://doi.org/10.37952/ROI-jbc-01/20-64-10-90
blends of incompatible polymers via filling // Polym.
[8]
Хо Х. Н., Рахматуллина А. П., Ибрагимов М. А.,
Sci. Ser. A. 2012. V. 54. N 8. P. 651-657.
Ле К. З., Данг В. Х. Разработка водонабухающих
https://doi.org/10.1134/S0965545X12070085].
резин на основе натурального каучука и натрий-кар-
боксиметилцеллюлозы // Ползуновский вестн. 2023.
№ 2. С. 184-192.
https://doi.org/10.25712/ASTU.2072-8921.2023.02.024
