573
Мелешко А. А. и др.
Журнал прикладной химии. 2023. Т. 96. Вып. 6
УДК 54.057:54.36:546.57:544.72
СИНТЕЗ МЕТОДОМ ИОННОГО НАСЛАИВАНИЯ 0D-2D НАНОКОМПОЗИТА
Ag(0)-ZnFeOH И ЕГО БАКТЕРИЦИДНЫЕ СВОЙСТВА
© А. А. Мелешко1, А. Г. Афиногенова2, Г. Е. Афиногенов1, В. В. Галушка1,2,
Л. Б. Гулина1, В. П. Толстой1
1 Институт химии Санкт-Петербургского государственного университета,
198504, г. Санкт-Петербург, Университетский пр., д. 26
2 Санкт-Петербургский научно-исследовательский институт эпидемиологии и микробиологии
им. Пастера,
197101, г. Санкт-Петербург, ул. Мира, д. 14
Поступила в Редакцию 19 ноября 2023 г.
После доработки 8 декабря 2023 г.
Принята к публикации 25 декабря 2023 г.
Показано, что методом ионного наслаивания на поверхности титана может быть получен 0D-2D
нанокомпозит Ag(0)-ZnFeOH, состоящий из наночастиц серебра размером 10-20 нм, находящихся
на поверхности 2D нанокристаллов ZnFeOH c морфологией ультратонких нанолистов. Методами
сканирующей электронной микроскопии, рентгеноспектрального микроанализа и рентгенодифрак-
ционного фазового анализа изучены морфология, состав и кристаллическая структура синтезиро-
ванного соединения. Методом диффузии в агар определено, что нанокомпозит обладает повышенной
антибактериальной активностью и пролонгированным действием в отношении штаммов бактерий
Staphylococcus aureus и Escherichia coli по сравнению с исходными нанокомпонентами.
Ключевые слова: наночастицы Ag(0); нанолисты ZnFeOH; ионное наслаивание; 0D-2D нанокомпозит;
бактерицидные свойства
DOI: 10.31857/S0044461823060038; EDN: SZNUMN
Наночастицы металлов и оксидов металлов (Ag,
динений с нанесенными на их поверхность наноча-
Au, ZnO, CuO, Fe2O3 и др.) обладают широкой анти-
стицами металлов или оксидов металлов применя-
бактериальной активностью в отношении грамполо-
ются для решения задач таргетной доставки лекарств
жительных и грамотрицательных бактерий, вирусов
или создания пролонгированного антимикробного
и грибков. При этом многокомпонентные системы
действия покрытий [2, 3].
(например, двойные или тройные оксиды, наноком-
Гибридизация антимикробных наночастиц сере-
позиты с различными металлами/неметаллами) обла-
бра и 2D нанокристаллов с морфологией наноли-
дают более выраженным антимикробным действием
стов, в том числе и на основе оксидов и гидроксидов
по сравнению с индивидуальными наночастицами за
металлов, привлекает большое внимание благодаря
счет синергического эффекта [1].
усиленному бактерицидному эффекту получаемого
Гибридные наноматериалы, представляющие со-
нанокомпозита по сравнению с исходными наноком-
бой комбинацию материалов различной размерно-
понентами [4]. Этот эффект может быть обусловлен
сти (0D, 1D, 2D или 3D), как правило, проявляют
чрезвычайно большой удельной площадью поверх-
аддитивные свойства отдельных компонентов, а в
ности нанолистов и особенностью состояния атомов
некоторых случаях и ряд новых свойств, в том числе
на их поверхности, при котором они могут служить
и таких, которые представляют большой интерес
высокоактивными центрами для многих реакций [5].
для инновационных методов медицины и фармации.
Одновременно с усилением бактерицидного эффекта
Например, нанотрубки и нанолисты различных сое-
комбинация наночастиц серебра с 2D наноматериала-
574
Мелешко А. А. и др.
ми может способствовать снижению возможных не-
го фазового анализа) и титановой фольги марки 2В
желательных явлений, связанных, например, с токсич-
(99.9%, ООО «АНЭП-Металл») (для антибактери-
ностью наночастиц серебра [6], за счет того, что при
альных экспериментов) размером 10 × 5 × 0.3 мм.
обработке различных тканей организма такие нано-
Перед синтезом пластины очищали от органических
частицы оказываются нанесенными не на мембраны
загрязнений путем ультразвуковой обработки этило-
живых клеток, а именно на поверхность нанолистов.
вым спиртом, затем подложки из титановой фольги
Бактерицидные нанокомпозиты, обладающие
подвергали травлению в растворе смеси 36 M H2SO4
0D-2D структурой, получают, например, методами
и 30% H2O2 (объемное соотношение 7:3) в течение
гидротермального синтеза [7] или химичеcкого осаж-
1 ч, промывали дистиллированной водой и сушили в
дения [8]. Однако эти методы не позволяют прецизи-
воздушной атмосфере при температуре 60°C.
онно контролировать структурно-химические пара-
В качестве реагентов для синтеза 2D нанокри-
метры таких нанокомпозитов в отличие от методов
сталлов ZnFeOH использовали водные раство-
так называемой химической сборки с использованием
ры (NH4)2Fe(SO4)2·nH2O концентрацией 0.015 M
методологии послойного синтеза [9].
и [Zn(NH3)4](NO3)2, приготовленного из 0.01 M
Цель работы — послойный синтез методом ион-
Zn(NO3)2 и 0.15 M NH4NO3 в присутствии NH4OH
ного наслаивания на поверхности кремния и титана
для поддержания значения pH реакционной среды
нанослоев 0D-2D нанокомпозита Ag(0)-ZnFeOH,
на уровне 9.5. При приготовлении растворов навески
изучение его структурно-химических особенностей,
реагентов растворяли в деионизованной воде и пере-
а также оценка его антибактериальных свойств.
мешивали на магнитной мешалке не менее 30 мин.
На первом этапе цикла ионного наслаивания
предварительно подготовленные подложки закре-
Экспериментальная часть
пляли в держателях автоматизированной установ-
В качестве реагентов в работе использовали
ки и обрабатывали путем погружения в раствор
(NH4)2Fe(SO4)2 (ч., АО «Вектон»), Zn(NO3)2 (ч., АО
(NH4)2Fe(SO4)2·nH2O и затем промывали от избытка
«ЛенРеактив»), NH4NO3 (ч., ООО «НеваРеактив»),
реагента дистиллированной водой. На втором этапе
NH4OH (25%, х.ч., ООО «НеваРеактив»), AgNO3
пластины погружали в раствор [Zn(NH3)4](NO3)2 и
(х.ч., АО «ЛенРеактив»), NaBH4 (х.ч., АО «Вектон»),
снова промывали в дистиллированной воде. Данная
этиловый спирт (ос.ч., АО «ЭКОС-1»), H2SO4 (х.ч.,
последовательность обработок представляла один
АО «Вектон»), H2O2 (ос.ч., 30%, АО «ЛенРеактив»).
цикл ионного наслаивания, который для получения
Дистиллированную воду получали с использованием
слоя большей толщины многократно повторяли.
Всего в данной работе было приготовлено 3 серии
зовали для промывания пластин кремния и титана
подобных образцов, полученных в результате 5, 10 и
и синтезированных образцов от избытка реагентов.
15 циклов ионного наслаивания.
Деионизованную воду (с удельным сопротивлением
Для синтеза наночастиц серебра на поверхности
18 MOм·см) получали на мембранном деионизаторе
подложек использовали водные растворы AgNO3 и
ДМЭ-1Б (OOO «БМТ») и использовали при приго-
NaBH4 c концентрациями 0.01 и 0.1 М соответствен-
товлении растворов реагентов, а также на последнем
но. На первом этапе синтеза подложки погружали в
этапе синтеза для промывания синтезированных об-
раствор AgNO3, а на втором — в раствор NaBH4 и по-
разцов.
сле каждой из таких обработок проводили промывку
Получение 0D-2D нанокомпозита Ag(0)-ZnFeOH
образцов дистиллированной водой для удаления из-
осуществляли в два этапа — первый из них включал
бытка реагентов и продуктов реакций. Такую после-
синтез на поверхности подложек из кремния и титана
довательность обработок повторяли 5, 10 и 15 раз для
слоистого двойного гидроксида цинка и железа(III),
получения нескольких серий образцов. Подложками
второй — синтез наночастиц серебра на поверхности
при таком синтезе служили как исходные пластины
предварительно нанесенных на подложку нанолистов
титана, так и со слоем ZnFeOH, синтезированным в
ZnFeOH.
результате 10 циклов ионного наслаивания. Время об-
В качестве подложек для синтеза использовали
работки в растворах реагентов и промывки в дистил-
пластины из монокристаллического кремния мар-
лированной воде составляло 30 с. После завершения
ки КЭФ-4.5 (ОАО «ПХМЗ») с ориентацией <111>
синтеза образцы высушивали в воздушной атмосфере
(используемые для исследования методами скани-
при температуре 60°C.
рующей электронной микроскопии, рентгеноспек-
Для проведения сравнительного анализа антибак-
трального микроанализа и рентгенодифракционно-
териальных свойств непосредственно на поверхности
Синтез методом ионного наслаивания 0D-2D нанокомпозита Ag(0)-ZnFeOH и его бактерицидные свойства
575
титановой фольги были синтезированы наночасти-

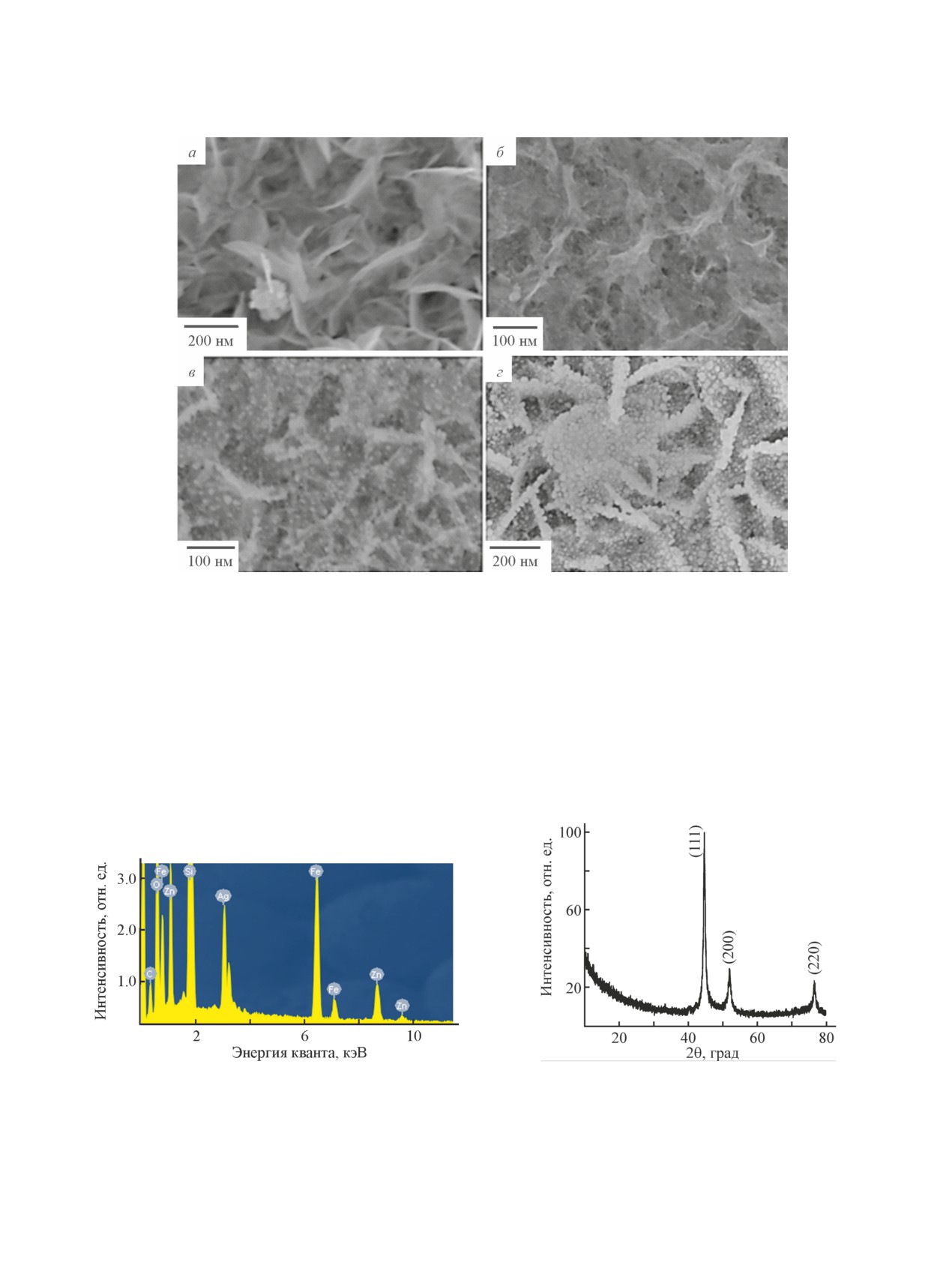

формируются наночастицы Ag(0) размером несколько
цы серебра и нанослои ZnFeOH в результате 5, 10 и
нанометров, количество и размер которых увеличи-
15 циклов ионного наслаивания.
вается с ростом числа циклов ионного наслаивания
Электронные микрофотографии получали с ис-
(рис. 1, б-г).
пользованием микроскопов Zeiss Merlin и Zeiss
Состав полученных соединений был определен ме-
EVO40EP (CarlZeiss NTS) при ускоряющем напряже-
тодом рентгеноспектрального микроанализа (рис. 2)
нии 4 и 20 кВ соответственно. Состав синтезирован-
и установлено, что в слое, синтезированном после
ных соединений определяли с помощью метода рент-
10 циклов ионного наслаивания с использованием
геноспектрального микроанализа с использованием
растворов (NH4)2Fe(SO4)2·nH2O и [Zn(NH3)4](NO3)2
микрозонда Oxford INCA-350 (Oxford Instruments),
и 10 циклов с использованием растворов AgNO3 и
входящего в комплект сканирующего электронного
NaBH4, присутствуют атомы серебра, цинка, железа
микроскопа Zeiss EVO40EP. Рентгеновские дифракто-
и кислорода.
граммы получали с помощью дифрактометра Rigaku
На дифрактограмме образца (рис. 3), синтезиро-
ванного на поверхности кремния после 10 циклов
30 кВ, 10 мА).
ионного наслаивания с использованием растворов
Антибактериальную активность образцов оцени-
(NH4)2Fe(SO4)2·nH2O и [Zn(NH3)4](NO3)2 и 10 циклов
вали методом диффузии в агар.* Для этого на чашки
ионного наслаивания с использованием растворов
Петри, содержащие среду Мюллера-Хинтона, был
AgNO3 и NaBH4, присутствуют пики с максимумами
выполнен посев чистой суточной культуры клини-
при 2θ = 44.5°, 52.0° и 76.7°, которые подтвержда-
ческого штамма Staphylococcus aureus № 80, полу-
ют кристаллическую структуру синтезированных
ченный из коллекции ФБУН НИИ эпидемиологии
наночастиц серебра (JCPDS 04-0783) [10]. Из-за
и микробиологии им. Пастера, и Escherichia coli
небольшой интенсивности дифракционных пиков,
штамма АТСС 8739 из коллекции компании Oxoid.
относящихся к кристаллической структуре нанокри-
В чашку Петри с нанесенным посевным материалом
сталлов ZnFeOH, их сложно наблюдать на данной
методом аппликации вносили исследуемые образ-
дифрактограмме.
цы. Культивирование проводили в термостате при
Наибольшая зона задержки роста культуры
t = 37.7°С в течение 24 ч. Затем измеряли видимую
S. aureus (диаметрами до 8 мм) и E. coli (диаметрами
зону задержки роста культуры и повторяли подобные
до 17 мм) регистрируется на образцах, на поверхно-
измерения по истечении 2 и 3 сут.
сти которых синтезирован композит Ag(0)-ZnFeOH.
Образцы, на которых были отдельно синтезированы
наночастицы серебра, проявили меньшую антибакте-
Обсуждение результатов
риальную активность в отношении E. coli (диаметры
После обработки поверхности подложек раство-
зон ингибирования бактерий составили по 7 мм) и
рами (NH4)2Fe(SO4)2·nH2O и [Zn(NH3)4](NO3)2 на
не показали антимикробной активности в отноше-
их поверхности образуются нанослои, состоящие,
нии тест-штамма S. aureus (см. таблицу). В чашках
как это следует из результатов исследования методом
Петри с образцами, содержащими слой ZnFeOH, на-
сканирующей электронной микроскопии, из сово-
блюдали сплошной рост культур S. aureus и E. coli
купности хаотично ориентированных нанолистов
без видимых признаков антимикробной активности.
ZnFeOH. Сравнение морфологии таких нанослоев,
Бактерицидная активность всех образцов была вы-
полученных в результате 5, 10 и 15 циклов ионного
ражена стабильно, без изменений в течение 3 сут
наслаивания, указывает на то, что после 5 циклов
измерений.
ионного наслаивания на поверхности образуются
В условиях синтеза методом ионного наслаивания
нанолисты, которые сложно идентифицировать, и
при последовательной обработке подложки раство-
наиболее удобными объектами для исследования и с
рами (NH4)2Fe(SO4)2·nH2O и [Zn(NH3)4](NO3)2 с по-
минимальной толщиной нанесенного слоя являются
следующей обработкой растворами AgNO3 и NaBH4
образцы, полученные поле 10 циклов ионного на-
с промежуточными отмывками от их избытка водой
слаивания (рис. 1, а). Размеры нанолистов в этом слое
на поверхности образуется слой хаотично ориентиро-
составляют 100-200 нм. При обработке растворами
ванных 2D нанокристаллов ZnFeOH с морфологией
AgNO3 и NaBH4 на поверхности таких нанолистов
ультратонких нанолистов, равномерно покрытых на-
ночастицами серебра. По нашему мнению, выражен-
ный пролонгированный антибактериальный эффект
* МУК 4.2.1890-04. Определение чувствительности
микроорганизмов к антибактериальным препаратам.
обусловлен, с одной стороны, большой площадью
576
Мелешко А. А. и др.
Рис. 1. Электронные микрофотографии, полученные методом сканирующей электронной микроскопии, поверхно-
сти образцов: а — до нанесения наночастиц серебра на поверхность нанолистов ZnFeOH, б — после нанесения
наночастиц серебра в результате 5 циклов ионного наслаивания, в — после нанесения наночастиц серебра в ре-
зультате 10 циклов ионного наслаивания, г — после нанесения наночастиц серебра в результате 15 циклов ионного
наслаивания.
высокоактивной поверхности 2D нанокристаллов
шенным образованием активных форм кислорода и
ZnFeOH, обладающих морфологией нанолистов, ко-
высвобождением катионов, проявляющих бактери-
торые обеспечивают высокую загрузку и длительное
цидные свойства (Ag+, Zn2+, Fe3+), по сравнению с
высвобождение катионов серебра [11].
исходными нанокомпонентами за счет синергиче-
С другой стороны, усиленный бактерицидный
эффект нанокомпозита может быть связан с повы-
Рис. 2. Энергодисперсионный рентгеновский спектр
Рис. 3. Рентгеновская дифрактограмма слоя, синтезиро-
слоя нанокомпозита, полученного на поверхно-
ванного на поверхности кремния в результате 10 цик-
сти кремния после 10 циклов ионного наслаивания
лов ионного наслаивания с использованием растворов
с использованием растворов (NH4)2Fe(SO4)2·nH2O и
(NH4)2Fe(SO4)2·nH2O и [Zn(NH3)4](NO3)2 и 10 циклов
[Zn(NH3)4](NO3)2 и 10 циклов ионного наслаивания с
ионного наслаивания с использованием растворов
использованием растворов AgNO3 и NaBH4.
AgNO3 и NaBH4.
Синтез методом ионного наслаивания 0D-2D нанокомпозита Ag(0)-ZnFeOH и его бактерицидные свойства
577
Диаметры видимых зон задержки роста культуры Staphylococcus aureus и Escherichia coli
Зоны задержки роста, мм
Число циклов
Образец
ионного наслаивания
Staphylococcus aureus
Escherichia coli
Ag(0)
1 сут
2 сут
3 сут
1 сут
2 сут
3 сут
Ag(0)-ZnFeOH
5
3
3
3
10
10
10
10
8
8
8
17
17
17
15
5
5
5
14
14
14
Ag(0)
5
0
0
0
7
7
7
10
0
0
0
7
7
7
15
0
0
0
7
7
7
ZnFeOH
5
0
0
0
0
0
0
10
0
0
0
0
0
0
15
0
0
0
0
0
0
ского эффекта [12]. Высокая способность наноча-
наночастиц серебра на их поверхности и обладающий
стиц оксидов и гидроксидов металлов образовывать
выраженной антибактериальной активностью в отно-
активные формы кислорода, такие как пероксид во-
шении штаммов бактерий S. aureus и E.coli с пролон-
дорода (H2O2), супероксид-анион (O2-) и свободные
гированным эффектом в течение 72 ч. Варьированием
радикалы, например гидроксильный радикал (OH•),
числа циклов ионного наслаивания можно регулиро-
вызывает окислительный стресс и препятствует бак-
вать размер и количество наночастиц серебра и, как
териальному метаболизму. При взаимодействии кати-
следствие, антибактериальную активность наноком-
онов металлов с клеточными структурами бактерий,
позита. Оказалось, что образцы, синтезированные в
а также при непосредственном контакте с наноча-
результате 10 циклов ионного наслаивания нанослоев
стицей происходит повреждение и дестабилизация
ZnFeOH и 10 циклов ионного наслаивания нанослоев
клеточной мембраны и последующая гибель бакте-
nAg, характеризуются наивысшими значениями раз-
рии [13].
меров зон задержек роста бактерий S. aureus и E. coli.
При обсуждении результатов работы следует от-
Полученные результаты свидетельствуют о возмож-
метить возможности метода ионного наслаивания для
ности получения методом ионного наслаивания вы-
получения высокоэффективных антибактериальных
сокоэффективных антибактериальных покрытий с
покрытий, а именно синтеза гибридных композитных
пролонгированным действием.
покрытий оптимальной толщины на поверхности
сложных объемных объектов (например, импланта-
Благодарности
тов, медицинских инструментов, катетеров и др.).
Кроме того, удаление на каждом цикле ионного на-
Авторы выражают благодарность ресурсным цен-
слаивания продуктов реакций, которые протекают
трам «Рентгенодифракционных методов исследо-
на поверхности подложки при синтезе, позволяет
вания» и «Физических методов исследования по-
избегать на финальной стадии высокотемпературного
верхности» Научного парка Санкт-Петербургского
прогрева образцов и проводить синтез фактически
государственного университета за выполненные ис-
при комнатной температуре. Таким образом, исполь-
следования экспериментальных образцов.
зование данного метода открывает новые возможно-
сти для получения наноматериалов, востребованных
Финансирование работы
при решении ряда задач в современной медицине.
Работа выполнена при финансовой поддержке
гранта Российского научного фонда № 23-23-00060.
Выводы
Методом ионного наслаивания на поверхности
Конфликт интересов
титана может быть получен 0D-2D нанокомпозит
Ag(0)-ZnFeOH, состоящий из 2D нанокристаллов
Авторы заявляют об отсутствии конфликта инте-
ZnFeOH c морфологией ультратонких нанолистов и
ресов, требующего раскрытия в данной статье.
578
Мелешко А. А. и др.
Информация о вкладе авторов
substances and its applications: A comprehensive
review // Front. Nutr. 2023. V. 10. ID 109204.
А. А. Мелешко — синтез нанослоев и подготов-
ка текста статьи; Л. Б. Гулина — анализ и оптими-
[4]
Ni Z., Wan M., Tang G., Sun L. Synthesis of CuO
зация методик синтеза нанокристаллов серебра;
and PAA-regulated silver-carried CuO nanosheet
В. П. Толстой — анализ условий синтеза наноком-
composites and their antibacterial properties //
позитов и определение его оптимальных маршру-
Polymers. 2022. V. 14. N 24. P. 5422-5434.
тов, определение состава и морфологии полученных
образцов, формулировка основных выводов работы;
[5]
Толстой В. П., Гулина Л. Б., Мелешко А. А.
А. Г. Афиногенова — выбор и обоснование методики
2D-Нанокристаллы оксидов и гидроксидов метал-
лов с морфологией нанолистов в биомедицине,
антибактериальных испытаний образцов, интерпрета-
энергетике и химии // Успехи химии. 2023. T. 92.
ция полученных результатов; В. В. Галушка — про-
ведение антибактериальных испытаний образцов и
[Tolstoy V. P., Gulina L. B., Meleshko A. A. 2D
написание текста статьи в части описания методики
nanocrystals of metal oxides and hydroxides with
антибактериальных испытаний и полученных резуль-
nanosheet/nanoflake morphology in biomedicine,
татов; Г. Е. Афиногенов — постановка задач исследо-
energy and chemistry // Russ. Chem. Rev. 2023. V. 92.
вания и оценка практического значения выполненной
работы.
[6]
Hu X.-L., Shang Y., Yan K.-C., Sedgwick A.C.,
Gan H.-Q., Chen G.-R., He X.-P., James T.D., Chen D.
Low-dimensional nanomaterials for antibacterial
Информация об авторах
applications // J. Mater. Chem. B. 2021. V.9. P. 3640-
Мелешко Александра Александровна, к.т.н.
[7]
Joe A., Park S.-H., Kim D.-J., Lee Y.-J., Jhee K.-H.,
Sohn Y., Jang E.-S. Antimicrobial activity of ZnO
Афиногенова Анна Геннадьевна, д.б.н.
nanoplates and its Ag nanocomposites: Insight into
an ROS-mediated antibacterial mechanism under UV
Афиногенов Геннадий Евгеньевич, д.м.н.
light // J. Solid State Chem. 2018. V. 267. P. 124-133.
Галушка Владислав Вячеславович
[8]
Yang Z., Hao X., Chen S., Ma Z., Wang W., Wang C.,
Yue L., Sun H., Shao Q., Murugadoss V., Guo Z.
Гулина Лариса Борисовна, д.х.н.
Long-term antibacterial stable reduced graphene
oxide nanocomposites loaded with cuprous oxide
nanoparticles // J. Colloid Interface Sci. 2019. V. 533.
Толстой Валерий Павлович, д.х.н.
[9]
Соснов Е. А., Малков А. А., Малыгин А. А. Нано-
технология молекулярного наслаивания в произ-
водстве неорганических и гибридных материалов
Список литературы
различного функционального назначения (обзор).
[1] Shabatina T., Vernaya O., Shumilkin A., Semenov A.,
I. История создания и развития метода молекуляр-
Melnikov M. Nanoparticles of bioactive metals/metal
ного наслаивания // ЖПХ. 2021. Т. 94. № 8.С. 967-
oxides and their nanocomposites with antibacterial
drugs for biomedical applications // Materials. 2022.
[Sosnov E. A., Malkov A. A., Malygin A. A. Nano-
V. 15. N 10. P. 3602-3622.
technology of molecular layering in production of
inorganic and hybrid materials for various functional
purposes (a review): I. History of the development of
Гибридные наноструктуры: синтез, морфология,
the molecular layering method // Russ J. Appl. Chem.
функциональные свойства // Успехи химии. 2015.
2021. V. 94. P. 1022-1037.
T. 84. № 6. С. 579-600.
[10]
Naskar A., Khan H., Sarkar R., Kumar S., Halder D.,
[Povolotskaya A. V., Povolotskiy A. V., Manshina A. A.
Jana S. Anti-biofilm activity and food packaging
// Russ. Chem. Rev. 2015. V. 84. N 6. P. 579-600.
application of room temperature solution process
based polyethylene glycol capped Ag-ZnO-graphene
[3] Cao J., Gao M., Wang J., Liu Y., Zhang X., Ping Y.,
nanocomposite // Mater. Sci. Eng. C. 2018. V. 91.
Liu J., Chen J., Xu D., Huang X., Liu G. Construction
P. 743-753.
of nano slow-release systems for antibacterial active
Синтез методом ионного наслаивания 0D-2D нанокомпозита Ag(0)-ZnFeOH и его бактерицидные свойства
579
[11] Cao N., Chen Y., Jiang J. Ag@Fe2O3-GO nano-
Colloids Surf. B. Biointerfaces. 2014. V. 115. N 1.
composites prepared by a phase transfer method with
P. 359-367.
long-term antibacterial property // ACS Appl. Mater.
Interfaces. 2013. V. 5. N 21. P. 11307-11314.
[13] Mei L., Zhu S., Yin W., Chen C., Nie G., Gu Z., Zhao Y.
Two-dimensional nanomaterials beyond graphene for
[12] Matai I., Sachdev A., Dubey P., Kumar S. U.,
antibacterial applications: Current progress and future
Bhushan B., Gopinath P. Antibacterial activity and
perspectives // Theranostics. 2020. V. 10. N 2. P. 757-
mechanism of Ag-ZnO nanocomposite on S. aureus
and GFP-expressing antibiotic resistant E. coli //
