РАДИОХИМИЯ, 2020, том 62, № 3, с. 211-223
УДК 546.799+546.65+621.039.72
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ
ЛАНТАНИДОВ И УРАНА В ВОДОРАСТВОРИМЫЕ
СОЕДИНЕНИЯ
© 2020 г. Ю. М. Неволина,b, С. А. Кулюхина,*, А. В. Гордеева,
А. А. Бессонова, С. Н. Калмыкова,b
а Институт физической химии и электрохимии им. А. Н. Фрумкина РАН,
119071, Москва, Ленинский пр., д. 31, корп. 4
b Московский государственный университет им. М. В. Ломоносова, 119991, Москва, Ленинские горы, д. 1, стр. 3
* e-mail: kulyukhin@ipc.rssi.ru
Получена 11.04.2019, после доработки 11.04.2019, принята к публикации 10.05.2019
Исследована газофазная конверсия в водорастворимые соединения индивидуальных оксидов РЗЭ (La,
Ce, Pr, Nd, Sm, Eu, Dy, Ho, Er, Tm, Lu), а также оксидных систем (U,Ce)Ox и (U,Nd)Ox в атмосферах
HNO3 (пар)-воздух и NOx-H2O (пар)- воздух. Показано образование водорастворимых соединений при
газофазной конверсии оксидов РЗЭ как в атмосфере паров HNO3, так и NOx-газов. В случае конверсии
(U,Ce)Ox в атмосфере HNO3-(пар)-воздух наблюдается образование водорастворимых соединений ура-
на, при этом часть церия остается в фазе нерастворимого в воде осадка. Конверсия (U,Nd)Ox в тех же
условиях приводила к образованию водорастворимых соединений как урана, так и неодима. Установлена
принципиальная возможность использования указанных газообразных сред для извлечения урана из
топливных систем, содержащих редкоземельные элементы.
Ключевые слова: уран, редкоземельные элементы, оксиды, газофазная конверсия, азотная кислота,
оксиды азота
DOI: 10.31857/S0033831120030041
В настоящее время в Российской федерации и
ОЯТ происходит практически полное удаление 3H
за рубежом активно реализуются программы по
и радиоактивных благородных газов, а также в за-
внедрению MOX- и смешанного уран-плутоние-
висимости от условий процесса - частичное удале-
вого нитридного топлива в реакторы на быстрых
ние иода, цезия и рутения [4-6]. Следует отметить,
нейтронах. В числе технологических вызовов, сто-
что объемное окисление нитридного ОЯТ позво-
ящих перед разработчиками будущей технологии
лит получить продукты волоксидации, растворе-
переработки облученного ядерного топлива (ОЯТ),
ние которых в HNO3 не приведет к образованию
можно выделить высокое содержание плутония,
труднолокализуемого гемиоксида азота N2O [7]. В
а также большое количество продуктов деления,
то же время растворение продуктов волоксидации
создающих дополнительную тепловую и радиа-
карбидного ОЯТ в HNO3 позволит избежать обра-
ционную нагрузку на компоненты технологиче-
зования многоосновных карбоновых кислот [8].
ской схемы переработки ОЯТ. В настоящее время
После волоксидации ОЯТ нами в качестве сле-
в качестве одной из перспективных модификаций
дующей операции головной стадии переработки
головной стадии переработки ОЯТ рассматрива-
ОЯТ предлагается не растворение продуктов во-
ется процесс волоксидации (объемное окисление)
локсидации в HNO3, а проведение их газофазной
[1-3]. Данная операция может быть применена к
конверсии в нитрующих средах. Ранее нами была
практически любому виду топлива. Отличие опе-
показана возможность образования при газофаз-
раций будет заключаться только в температуре
ной конверсии водорастворимых соединений ура-
процесса и в среде, используемой в данном про-
на UN [9], UC [9], U3O8 [10, 11], металлического
цессе. В результате данной операции из объема
U [12] и его соединений с Mo, Sr и Cs [13, 14] в
211
212
НЕВОЛИН и др.
Таблица 1. Состав (U,Ce)Ox и (U,Nd)Ox, синтезирован-
электронной спектроскопии (РФЭС) на спектро-
ных путем прокаливания смеси нитратов на воздухе
метре Kratos Axis Ultra DLD (Kratos).
Номер
Газофазную конверсию (U,Ln)Ox (Ln = Ce, Nd)
CeyU1-yOx
NdyU1-yO
x
образца
и Ln2O3 (Ln = La, Ce, Pr, Nd, Sm, Eu, Dy, Ho, Er,
1
Ce0.05U0.95Ox
Nd0.04U0.96Ox
Tm, Lu) в нитрующей атмосфере проводили по
2
Ce0.08U0.92Ox
Nd0.07U0.93Ox
методикам, описанным в работах [10, 11]. В экспе-
3
Ce0.14U0.86Ox
Nd0.16U0.84Ox
риментах с участием Ln2O3 конверсию проводили
либо при 298 К в течение 6 сут, либо при нагре-
ве системы до 343-423 К в течение 1-10 ч. При
атмосферах HNO3 (пар)-воздух и NOх-H2O (пар)-
этом газовую конверсию изучали как в атмосфере
воздух. В то же время в литературе отсутствует
NOх-H2O (пар)-воздух, так и в атмосфере HNO3
какая-либо информация о поведении как индиви-
(пар)-воздух.
дуальных оксидов лантанидов, так и урана в со-
Газофазную конверсию (U,Ln)Oх (Ln = Ce, Nd)
ставе смешанных оксидных фаз с лантанидами в
изучали только в атмосфере HNO3 (пар)-воздух.
процессах газофазной конверсии в нитрующих
В данной среде образцы выдерживали в течение
средах.
5-10 ч в интервале температур 343-423 К.
С учетом вышесказанного представляло ин-
Во всех экспериментах часть продуктов кон-
терес изучить газофазную конверсию Ln2O3 и
версии отбирали для анализа методами РФА и
(U,Ln)Ox в нитрующей атмосфере. Это и состави-
РФЭС. Оставшуюся часть растворяли в дистилли-
ло цель настоящей работы.
рованной воде. Раствор отделяли от осадка, оса-
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
док сушили при 423-473 К, после чего определяли
его массу и при необходимости фазовый состав.
В работе использовали оксиды лантанидов
Ln2O3 (Ln = La, Ce, Pr, Nd, Sm, Eu, Dy, Ho, Er,
В растворе определяли содержание металлов. В
Tm, Lu) и соли UO2(NO3)2∙6H2O, Nd(NO3)3∙6H2O,
опытах по конверсии Ln2O3 концентрацию лан-
танидов устанавливали методом обратного ком-
Ce(NO3)3∙H2O марки х.ч.
плексонометрического титрования Трилоном Б
Соединения (U,Ce)Oх и (U,Nd)Oх интезиро-
в присутствии индикатора эриохром черный. В
вали путем прокаливания смеси нитратов ис-
экспериментах по конверсии соединений (U,Ln)Oх
ходных элементов, взятых в различных соотно-
(Ln = Ce, Nd) концентрацию металлов в растворе
шениях. В процессе синтеза требуемые навески
определяли методом масс-спектрометрии с индук-
UO2(NO3)2∙6H2O, Nd(NO3)3∙6H2O и Ce(NO3)3∙H2O
тивно-связанной плазмой (МС-ИСП), используя
растворяли в воде, а затем раствор упаривали до
спектрометр Agilent 7500c. Степень конверсии
воздушно-сухого состояния кристаллов. После
Ln2O3 в водорастворимые соединения рассчитыва-
высушивания образовавшиеся кристаллы тща-
ли как отношение содержания Ln в растворе после
тельно перетирали. Полученную шихту переноси-
конверсии к содержанию Ln в исходном образце.
ли в тигель и прокаливали при 1223 К в течение
В экспериментах c (U,Ln)Oх (Ln = Ce, Nd) степень
10 ч на воздухе.
конверсии U и Ln оценивали по данным о раство-
Элементный состав синтезированных соедине-
римости продуктов конверсии в воде.
ний уточняли по данным рентгенофлуоресцентно-
Термическую стабильность продуктов конвер-
го анализа (РФлА) с применением спектрометра
сии изучали методом термогравиметрии с диффе-
Axios Advanced (PANalytical). Элементный со-
ренциальным термическим анализом (ТГ-ДТА) с
став полученных смешанных оксидов (U,Ce)Oх и
применением дериватографа марки Q-1500D фир-
(U,Nd)Oх приведен в табл. 1.
мы MOM (Венгрия). Нагрев до 1273 К со скоро-
Фазовый состав объектов исследовали с помо-
стью 10 К/мин осуществляли на воздухе в плати-
щью порошковой дифракции (РФА) на рентгенов-
новых тиглях.
ском дифрактометре ADP-10 (Philips) с излучени-
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ
ем CuKα.
В образцах, полученных разложением нитратов
Газофазная конверсия (U,Ce)Oх. Известно,
соответствующих элементов, изучали валентное
что окисление UO2 в кислородсодержащей атмос-
состояние металлов методом рентгеновской фото-
фере при температуре 723-823 К (условия, типич-
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
213

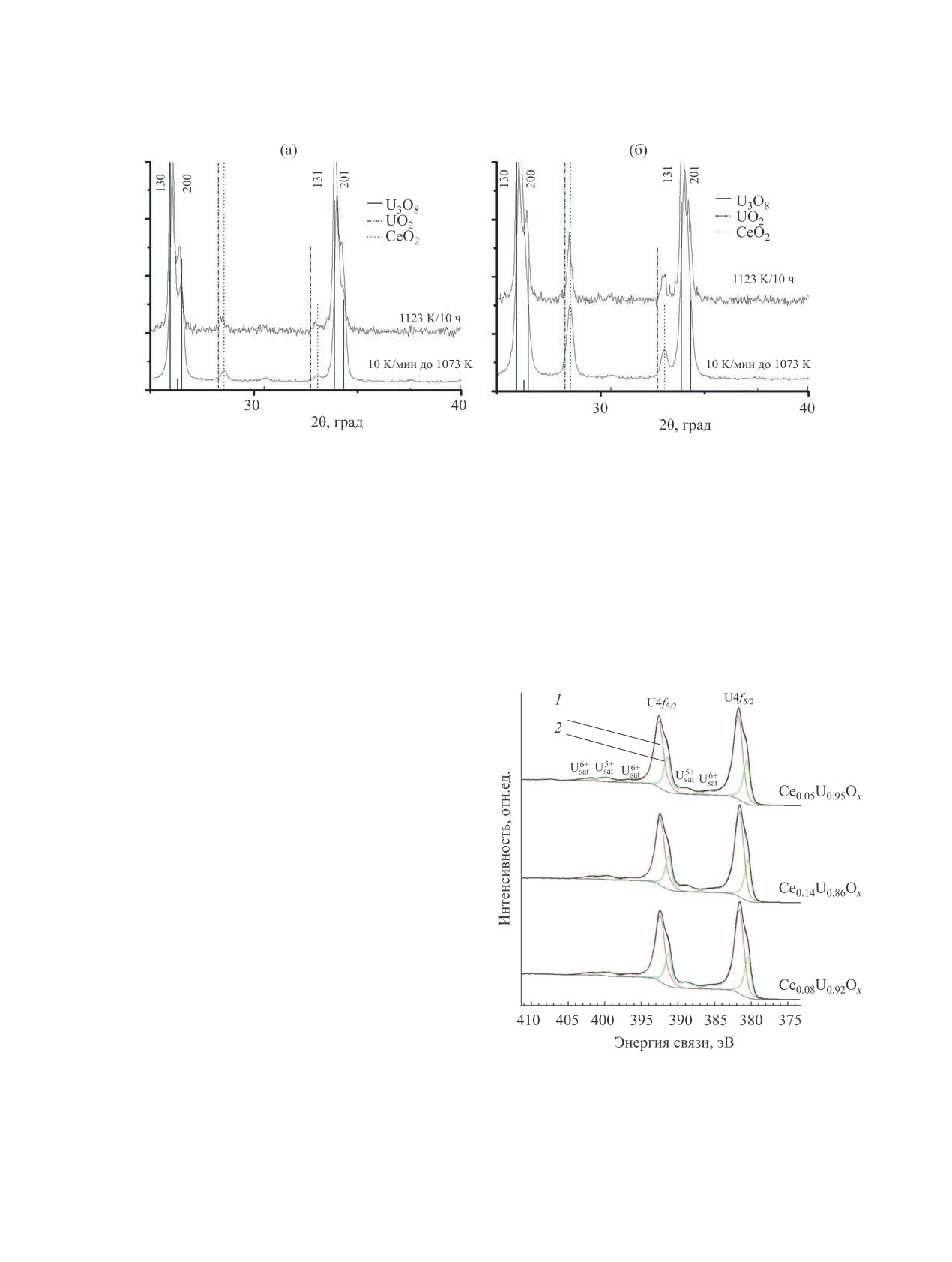

Рис. 1. Данные термогравиметрического анализа смеси нитратов UO2(NO3)2·6H2O и Ce(NO3)3·H2O состава 0.95 : 0.05 (а)
и 8 : 2 (б). Скорость нагрева образцов 10 К/мин, атмосфера - воздух.
ные для предлагаемых подходов к волоксидации
ленное уменьшение массы образца сопровожда-
ОЯТ) приводит к образованию U3O8 [6]. В случае
ется слабым экзотермическим эффектом. Это свя-
термического разложения UO2(NO3)2·6H2O обра-
зано, по-видимому, как с удалением остаточных
зование U3O8 из предшествующего ему UO3 на-
NOх-газов из объема образца, так и с переходом
блюдается выше 823 К и протекает в соответствии
UO3 в U3O8 согласно реакции (1). Аналогичное
со следующей реакцией:
медленное уменьшение массы образца в области
773-1073 К наблюдали авторы работы [16], ис-
3UO3 = U3O8 + 1/2O2.
(1)
следовавшие поведение смеси нитратов U и La
При этом в работе [15] показано, что разложе-
в процессе нагревания. Присутствие Ce(NO3)3 в
ние UO3 до U3O8 в зависимости от скорости на-
смеси нитратов U и Ce, скорее всего, слабо вли-
грева образцов происходит вплоть до температур
яет на высокотемпературный участок кривой ТГ,
1173-1323 К. Исходя из этого можно предполо-
поскольку, согласно работе [17], полное разложе-
жить, что для получения фазового состава имита-
ние Ce(NO3)3 до CeO2 происходит уже при 573 К.
торов волоксидированного ОЯТ, близкого к U3O8,
На основании литературных данных о разложении
вероятно, потребуются существенно более высо-
UO2(NO3)2·6H2O с учетом сведений о поведении
кие температуры, чем те, которые применяются
исследуемых смесей, полученных в ходе ТГ-ДТА
при классической волоксидации ОЯТ.
анализа, для синтеза U-Ce имитаторов волоксиди-
Для определения оптимальной температуры
рованного ОЯТ нами была выбрана температура
прокаливания исходных смесей нитратов U и Ce
прокаливания, равная 1223 К.
нами методом ТГ-ДТА было предварительно изу-
Рентгенофазовый анализ полученных продук-
чено поведение смесей при нагревании. На рис. 1
тов показал, что они представляют собой двухфаз-
приведены данные термогравиметрического ана-
ные системы (рис. 2). На порошковых дифракто-
лиза, полученные для смесей нитратов U и Ce раз-
граммах набор отражений от фазы первого типа
личного состава.
был близок к набору для фазы α-U3O8, имеющей
Как следует из рис. 1, независимо от состава
орторомбическую сингонию (фаза типа M3O8).
исходной шихты наибольшее уменьшение массы
Фаза второго типа была представлена кубической
образцов наблюдается в интервале температур
сингонией, что аналогично структурам UO2 и
298-573 К. При этом изменение массы происходит
CeO2 (фаза типа MO2). Параметры ячейки наблю-
ступенчато и сопровождается поглощением тепло-
даемых фаз, полученные исходя из положений от-
ты. Наиболее вероятными процессами на данной
дельных отражений, приведены в табл. 2. Как вид-
стадии являются отщепление кристаллизацион-
но из табл. 2, параметры ячейки фазы M3O8 близки
ной воды и разложение нитрат-ионов. В интервале
к значениям для U3O8, однако несколько отличны
температур 573-823 К заметного изменения массы
от них. Для MO2 параметры ячейки ближе к пара-
не происходит. При температуре выше 823 К мед-
метрам CeO2, чем к UO2.
РАДИОХИМИЯ том 62 № 3 2020
214
НЕВОЛИН и др.
путями синтеза, использованными в работах, так и
с некоторой ошибкой в брутто-составе, вызванной
погрешностью рентгенофлуоресцентного анализа
образцов. Авторами работы [22] показано, что при
содержании Ce 0.10 < y < 0.15 при 1073 К наблюда-
ется как орторомбическая, так и кубическая фаза.
При этом авторы работы [22] утверждают, что фаза
с кубической ячейкой представлена типом M4O9 с
параметром решетки a = 5.44 Å. В нашем случае
достоверно различить типы MO2 и M4O9 не пред-
ставляется возможным в связи с низким качеством
дифракционных данных. При этом параметр a для
наших образцов несколько меньше и ближе к зна-
чению, характерному для CeO2.

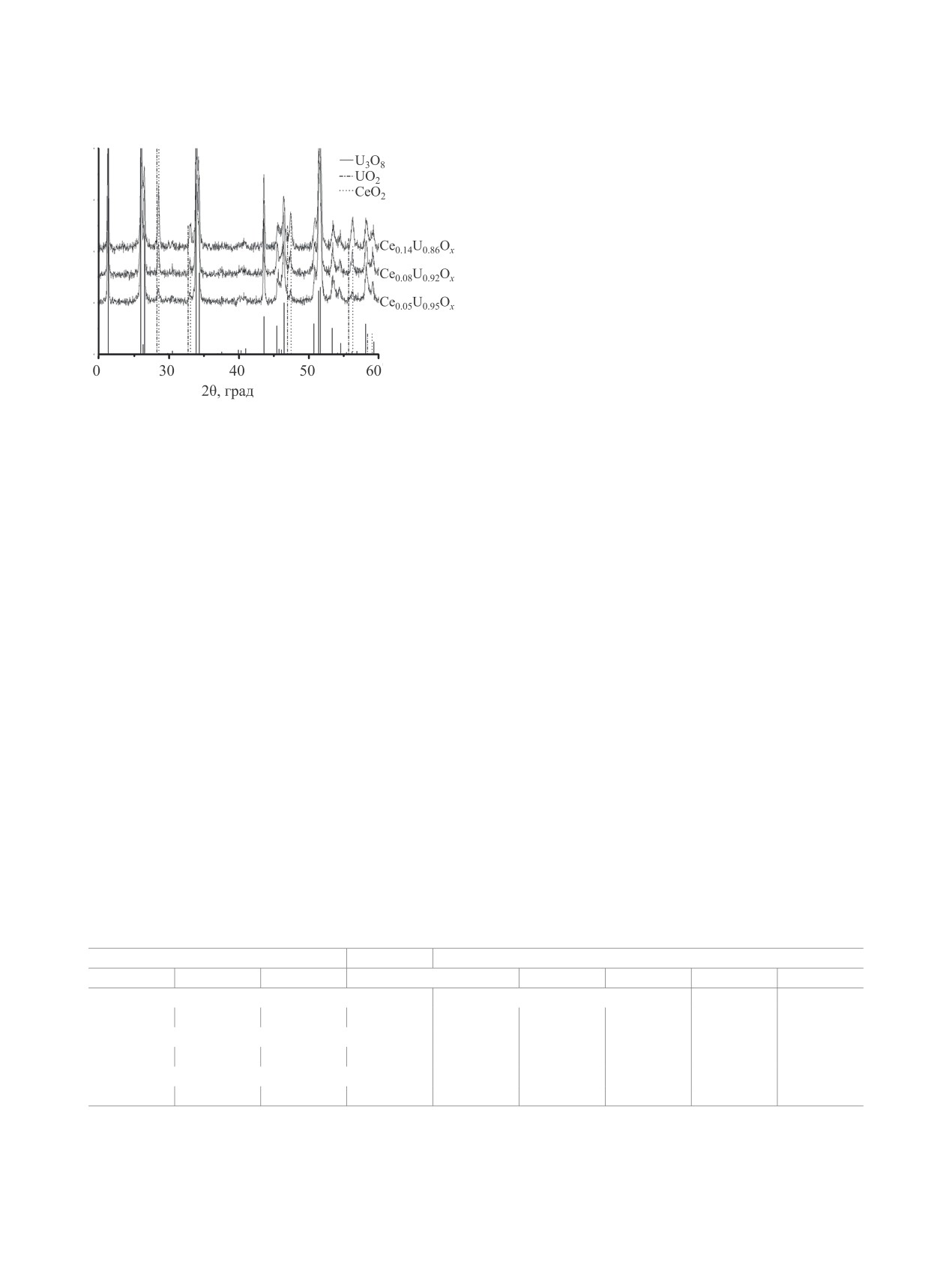

Рис. 2. Порошковые дифрактограммы (U,Ce)Ox, синте-
Таким образом, из полученных дифракционных
зированных путем прокаливания смеси нитратов U и
Ce при 1223 К в течение 10 ч. Штрих-дифрактограммы
данных сложно сделать однозначный вывод о при-
сравнения представлены для α-U3O8 [18], UO2 [19] и
роде синтезированных фаз. Вероятно, фаза типа
CeO2[20].
M3O8 является смешанным оксидом U-Ce, тогда
как фаза MO2 (либо M4O9) может быть как сме-
Фазовая диаграмма системы U-Ce-O неодно-
шанным оксидом, так и индивидуальным CeO2.
кратно обсуждалась в литературе. Согласно работе
Представляло интерес выяснить, каким образом
[21], для оксидов CeyU1-yOх состава 0.02 < y < 0.05
режим термообработки влияет на фазовый состав
в диапазоне температур 873-1273 К единственной
образцов. На рис. 3 представлены порошковые
наблюдаемой фазой является орторомбическая.
рентгенограммы продуктов прокаливания смеси
При y = 0.10 в интервале 873-1123 К единствен-
нитратов U и Ce, взятых в различном соотноше-
ной фазой является также орторомбическая, одна-
нии, в зависимости от условий термообработки.
ко увеличение температуры до 1273 К приводит к
Как видно из рис. 3, для Ce0.05U0.95Oх (образец с
появлению отражений фазы кубической сингонии.
низким содержанием церия) парные рефлексы
Для 0.14 < y < 0.17 в диапазоне 873-1273 К наблю-
(130)-(200) и (131)-(231), принадлежащие фазе
даются отражения как орторомбической, так и ку-
типа M3O8, разрешаются между собой как в случае
бической фаз. Образующиеся при этом фазы плохо
нагрева при 1223 К, так и при нагреве до 1073 К.
закристаллизованы, что делает невозможным рас-
При этом для Ce0.16U0.84Oх отражения от продук-
чет параметров их ячеек. В целом данные работы
тов реакции, полученных при нагреве нитратов до
[21] не противоречат фазовому составу образцов,
1073 К, являются сильно уширенными и парные
полученных нами, однако интересно отметить,
рефлексы перестают разрешаться. Более жесткая
что в опытах работы [21] система дольше остается
термическая обработка при 1223 К вновь приводит
однофазной по мере роста температуры и содер-
к структуре, близкой U3O8. Вероятнее всего, при-
жания Ce. Возможно, это связано как с разными
сутствие церия негативно влияет на стабилизацию
Таблица 2. Параметры элементарных ячеек (U,Ce)Ox, полученных путем прокаливания при 1223 К в течение 10 ч
смеси нитратов U и Ce, взятых в различных соотношенияхa
Фаза M3O8
Фаза MO2
Литературные данные
a, Å
b, Å
c, Å
a, Å
a, Å
b, Å
c, Å
a, Å
a, Å
Ce0.05U0.95Ox
U3O8 [18]
UO2 [19]
CeO2 [20]
6.74(3)
11.92(4)
4.14(7)
5.42(2)
6.717
11.968
4.148
5.467
5.4113
Ce0.08U0.92Ox
6.73(5)
11.94(8)
4.15(4)
5.41(5)
Ce0.14U0.86Ox
6.73(7)
11.94(8)
4.15(2)
5.41(6)
3m для MO2.
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
215
Рис. 3. Порошковые дифрактограммы Ce0.05U0.95Ox (а) и Ce0.14U0.86Ox (б), синтезированных путем прокаливания смеси
нитратов U и Ce как при 1223 К в течение 10 ч, так и при нагреве до 1073 К со скоростью 10 К/мин на воздухе. Штрих-
дифрактограммы сравнения представлены для α-U3O8 [18], UO2 [19] и CeO2 [20].
орторомбической решетки фазы M3O8, приводя к
соотношение U(VI)/U(V) по мере роста содержа-
стабилизации фазы типа MO2.
ния Ce можно связать с ограниченной раствори-
мостью Ce в структуре M3O8, оцененной авторами
Известно, что U и Ce способны участвовать в
[21] величиной 12 ат%. Таким образом, по мере
окислительно-восстановительных реакциях при
увеличения содержания Ce в смеси его избыточ-
синтезе их смешанных соединений. В связи с этим
ные количества над пределом растворимости мо-
представляло интерес выяснить валентные состоя-
гут образовывать собственную фазу, что косвенно
ния U и Ce в синтезированных (U,Ce)Oх. Для этого
подтверждается резким ростом доли Ce(IV) по
нами были получены РФЭС спектры 4f-электро-
нов U и 3d-электронов Ce.
На рис. 4 приведен пример спектров 4f-элек-
тронов U и их деконволюция с учетом возможных
валентных состояний. В случае U для разложения
спектров использовали тот факт, что сателлиты
при 4 и 10 эВ являются типичными для U(VI) в
оксидах и других соединениях, а сателлит при 8 эВ
указывает на присутствие U(V) [23].
Для определения соотношения Ce в степенях
окисления 3+ и 4+ был использован тот факт,
что линия, наблюдаемая при энергии связи около
917 эВ, присутствует только в спектре 3d-элек-
тронов Ce(IV) и не наблюдается в спектре Ce(III)
[24, 25].
В табл. 3 приведены вклады различных степе-
ней окисления U и Ce в синтезированных соедине-
ниях, полученные в результате разложения РФЭС
спектров. Приведенные данные ясно указывают на
присутствие различных степеней окисления U и
Ce в образцах. При этом, если для U соотношение
Рис. 4. РФЭС спектры 4f-электронов U в (U,Ce)Ox. Раз-
U(VI)/U(V) остается практически неизменным,
ложение спектров на компоненты с разными валентны-
то для Ce наблюдается скачкообразный рост доли
ми состояниями, включающими сателлиты, выполнено
Ce(IV) в случае y = 0.16 в CeyU1-yOх. Постоянное
методом деконволюции. 1 - U6+, 2 - U5+.
РАДИОХИМИЯ том 62 № 3 2020
216
НЕВОЛИН и др.
Таблица 3. Доля атомов U и Ce в различных степенях
соотношение U(VI)/U(IV) = 1 : 2, U(V) при этом
окисления в (U,Ce)Ox
(по данным РФЭС)
отсутствовал. XANES измерения, проведенные в
U
Ce
последнее время [27], напротив, подтверждают со-
Образец
U5+
U6+
Ce3+
Ce4+
отношение U(VI)/U(V) = 1 : 2. В синтезированных
Ce0.16U0.84Ox
29
71
24
76
нами образцах для урана вероятнее всего реали-
Ce0.08U0.92Ox
29
71
43
57
зуются степени окисления 5+ и 6+. Однако, если
Ce0.05U0.95Ox
31
69
40
60
предположить, что основной фазой урана является
U3O8, то соотношение U(VI)/U(V) в этом случае не
мере роста его общего содержания. Сделанное
будет совпадать с данными работы [27]. Этот факт
нами предположение об образовании собственной
можно связать с возможным окислением U(V) до
фазы Ce также подтверждается данными РФА, со-
U(VI) и одновременным восстановлением Ce(IV)
гласно которым фаза типа MO2 в синтезированных
до Ce(III), растворенным в решетке M3O8. В целом
образцах близка по параметру решетки к CeO2.
следует заметить, что данные РФЭС спектроско-
Соотношение U(VI)/U(V) = 2 : 1, полученное нами
пии требуют осторожной интерпретации ввиду
экспериментально, не позволяет точно установить
того, что данный метод анализа позволяет полу-
природу фаз, в которых эти степени окисления U
чать информацию лишь с поверхности, но не со
реализуются. Для U3O8 однозначного распреде-
всего объема образца.
ления степеней окисления U в настоящее время
Данные по газофазной конверсии синтезиро-
не установлено. Ранее на основании РФЭС изме-
ванных образцов (U,Ce)Oх в атмосфере HNO3
рений U3O8 авторами работы [26] предлагалось
(пар)-воздух представлены в табл. 4.
Таблица 4. Данные по газофазной конверсии (U,Ce)Ox в атмосфере HNO3 (пар)-воздух
% конверсии
Навеска, г
Δm
Растворимость в воде
(оценка)
исходная
Номер
Время выдержки,
опыта
после
ч/ T, К
навеска,
U,
Ce,
г
%
U
Ce
выдержки
г
ммоль
ммоль
(U,Ce)Ox
Ce0.05U0.95Ox
1
0.30
0.49
0.19
~63
5/343
0.36
0.73
0.04
-
~100
~100
2
0.29
0.50
0.21
~72
10/343
0.50
0.99
0.06
-
~100
~100
3
0.30
0.68
0.38
~127
5/383
0.68
1.02
0.06
-
~100
~100
4
0.52
1.00
0.48
~92
5/403
1.00
1.74
0.11
-
~100
~100
5
0.31
0.47
0.16
~52
5/423
0.47
0.92
0.06
-
~100
~100
Ce0.08U0.92Ox
6
0.31
0.43
0.12
~39
5/343
0.36
0.77
0.02
0.06
~100
-
7
0.30
0.50
0.20
~67
10/343
0.50
0.94
0.08
-
~100
~100
8
0.32
0.69
0.37
~116
5/383
0.69
1.13
0.10
-
~100
~100
9
0.40
0.71
0.31
~78
5/403
0.71
1.44
0.17
-
~100
~100
10
0.31
0.48
0.17
~55
5/423
0.48
1.06
0.08
-
~100
~100
Ce0.16U0.84Ox
11
0.30
0.45
0.15
~50
5/343
0.35
0.72
0.03
0.05
~100
-
12
0.32
0.53
0.21
~66
10/343
0.53
0.79
0.11
0.02
~100
-
13
0.31
0.64
0.33
~106
5/383
0.64
1.10
0.16
-
~100
~100
14
0.42
0.80
0.38
~90
5/403
0.61
1.03
0.21
-
~100
~100
16
0.30
0.47
0.17
~57
5/423
0.47
1.06
0.13
-
~100
~100
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
217
Продукты конверсии Ce0.05U0.95Oх представля-
Таблица 5. Доля атомов U и Ce в различных степенях
ли собой желто-оранжевые плавы без включений.
окисления в продуктах конверсии (U,Ce)Ox в атмосфере
При контакте плавов с водой образовывался жел-
HNO3 (пар)-воздух при 403 К в течение 5 ч
тый раствор без осадков.
U
Ce
Образец
Для Ce0.08U0.92Oх и Ce0.16U0.84Oх образовыва-
U5+
U6+
Ce3+
Ce4+
Ce0.16U0.84Ox + HNO3
15
85
43
57
лись плавы желто-оранжевого цвета с темными
включениями. При последующей обработке пла-
Ce0.08U0.92Ox + HNO3
16
84
57
43
Ce0.05U0.95Ox + HNO3
15
85
50
50
вов водой образовывались растворы желтого цвета
и осадки коричневого цвета. Рентгенфазовый ана-
Соединение Ce(OH)(NO3)3 является сильным
лиз образующихся осадков показал, что они пред-
окислителем и в водных средах крайне неустойчиво.
ставляют собой чистый CeO2.
Газовая конверсия (U,Nd)Oх. Для определения
К сожалению, отсутствие данных о содержании
оптимальной температуры прокаливания исход-
кислорода в синтезированных оксидных системах
ных смесей нитратов U и Nd нами предварительно
не позволило получить точные сведения о степени
методом ТГ-ДТА было изучено поведение смесей
конверсии Ce в водорастворимые соединения. В

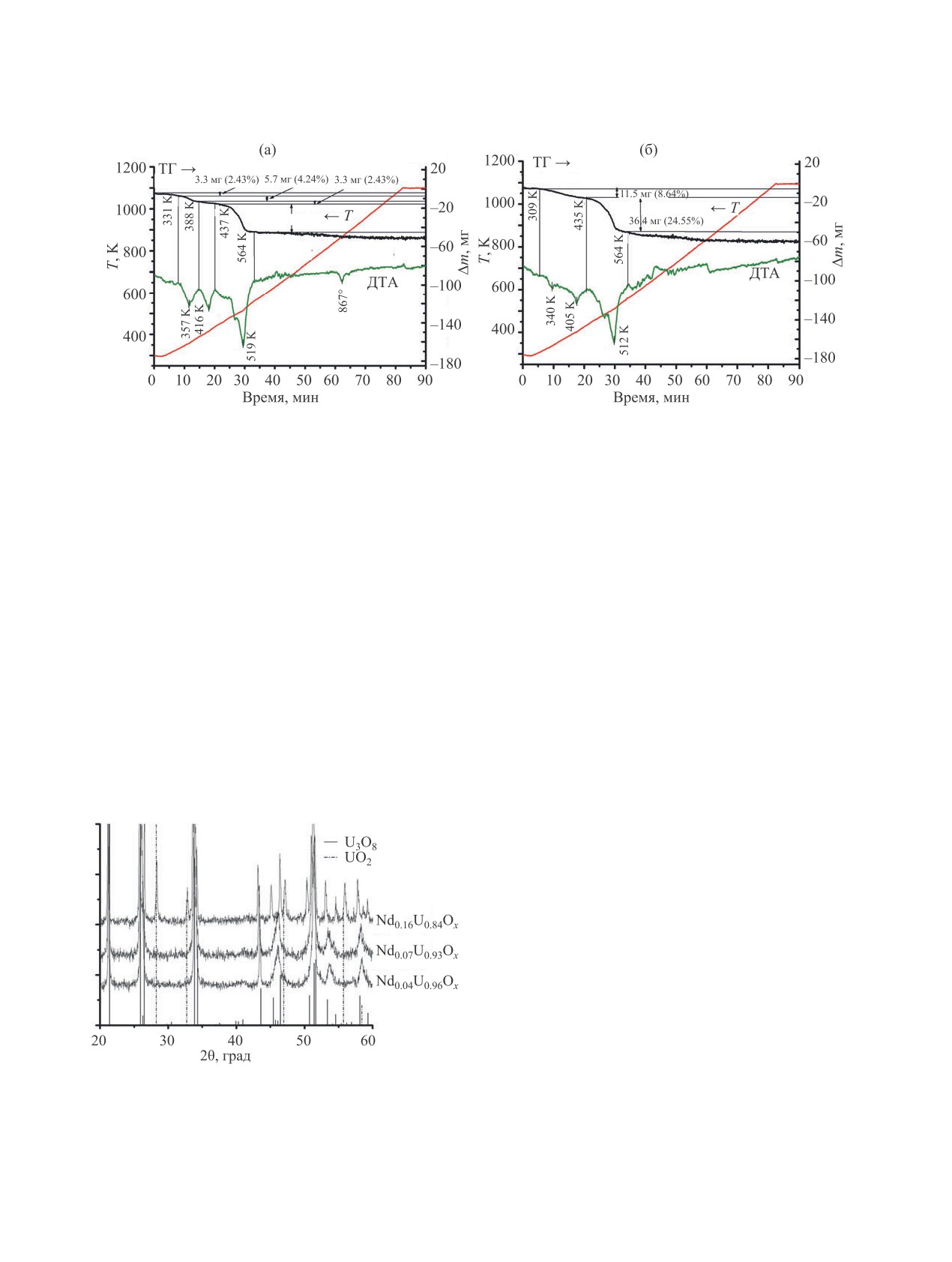

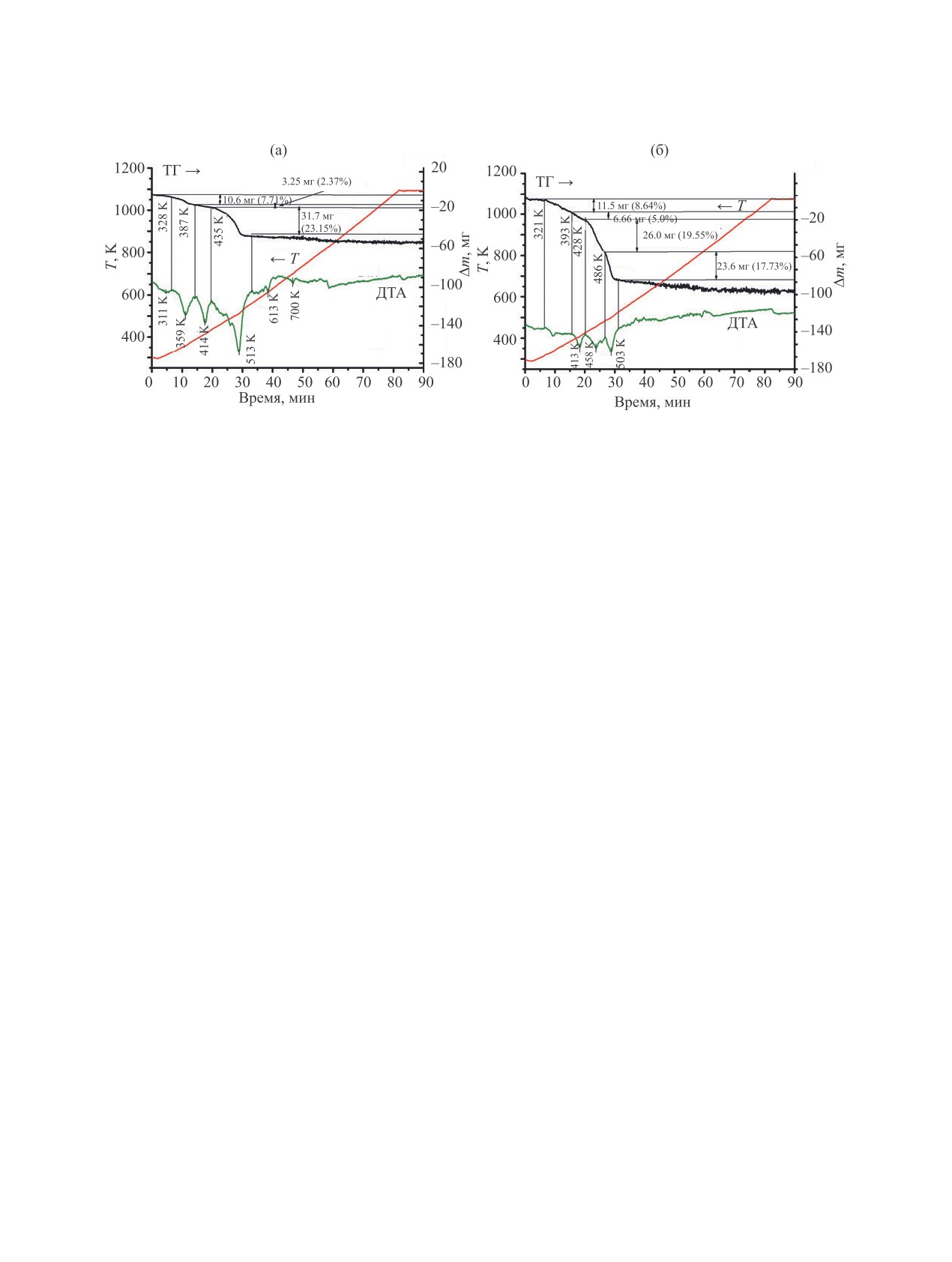

при нагревании. На рис. 5 приведены данные тер-
случае же U можно утверждать о его количествен-
могравиметрического анализа, полученные для
ном переходе в фазу раствора в связи с тем, что
смесей нитратов U и Nd различного состава.
урана в образующихся осадках не обнаружено.
В интервале 298-573 К наблюдается интен-
Исключение составляют эксперименты при
сивное уменьшение массы образцов, связанное
343 К, в которых наблюдалась неполная конвер-
в основном с отщеплением молекул кристалли-
сия исходных смешанных оксидов Ce0.08U0.92Oх и
зационной воды и разложением нитрат-ионов.
Ce0.16U0.84Oх (опыты 6, 11 и 12 табл. 4). В данных
При этом разложение смеси нитратов происхо-
экспериментах при контакте продуктов конверсии
дит ступенчато и сопровождается несколькими
с водой оставался нерастворимый осадок. Отсут-
эндотермическими эффектами. В интервале 573-
ствие данных о содержании кислорода в исходных
773 К для образца (a) существенного уменьшения
соединениях не позволило провести точную оцен-
массы не наблюдается, в то время как для образ-
ку степени конверсии U и Ce в нитрующей атмо-
ца (б) с большим содержанием Nd присутствует
сфере.
заметное уменьшение массы. Вероятно, это свя-
Для выяснения механизма конверсии исследу-
зано с началом разложения оксонитрата неодима,
емых оксидных систем представляло интерес изу-
образующегося при разложении Nd(NO3)3 [28]. В
чить эволюцию валентных форм U и Ce в резуль-
интервале 773-1073 К для обоих образцов наблю-
тате нитрования. Для этого нами были получены
дается дальнейшее уменьшение массы, что может
РФЭС спектры образцов после конверсии, прове-
быть вызвано разложением остаточных количеств
денной в атмосфере HNO3 (пар)-воздух при 403 К
NdO(NO3) до Nd2O3. По результатам ТГ-ДТА для
в течение 5 ч. Результаты анализа вкладов различ-
синтеза U-Nd имитаторов волоксидированного
ных степеней окисления U и Ce в РФЭС спектрах
ОЯТ нами была выбрана температура 1223 К.
приведены в табл. 5.
На рис. 6 представлены порошковые дифрак-
В исследованных продуктах конверсии 40-60%
тограммы образцов (U,Nd)Oх, образующихся в
атомов Ce находится в состоянии окисления 3+,
результате прокаливания смеси нитратов. Для
что указывает на восстановление Ce(IV) до Ce(III),
Nd0.04U0.96Oх и Nd0.07U0.93Oх наблюдаемые на диф-
несмотря на то, что газовая среда, состоящая из
рактограммах отражения сильно уширены, однако
паров HNO3 и продуктов ее диссоциации, является
их положения в целом близки к положениям от-
сильным окислителем в условиях эксперимента. В
ражений, характерных для U3O8. Каких-либо дру-
данном случае движущей силой восстановления
гих фаз, включая Nd2O3, на дифрактограммах не
Ce может быть следующая последовательность
наблюдается. К сожалению, уширение рефлексов
превращений (в целях упрощения химической
структуры типа M3O8 в данных образцах не позво-
формой Ce(IV) можно считать CeO2):
ляет провести индицирование с приемлемой точ-
CeO2 + 3HNO3 = Ce(OH)(NO3)3 + H2O,
(2)
ностью. На дифрактограмме Nd0.16U0.84Oх появля-
4Ce(OH)(NO3)3 = 4Ce(NO3)3 + O2 + 2H2O.
(3)
ются дополнительные отражения со значениями
РАДИОХИМИЯ том 62 № 3 2020
218
НЕВОЛИН и др.
Рис. 5. Данные термогравиметрического анализа смеси нитратов UO2(NO3)2·6H2O и Nd(NO3)3·6H2O состава 0.95 : 0.05 (а)
и 8 : 2 (б). Скорость нагрева образцов 10 К/мин, атмосфера - воздух.
2θ, близкими к UO2 [19]. При этом отражения фазы
и твердый раствор (U,Nd)O2+x кубической синго-
M3O8 становятся хорошо разрешимыми. В резуль-
нии. В наших экспериментах система становится
тате индицирования отражений Nd0.16U0.84Oх были
двухфазной лишь по достижении брутто-состава
вычислены следующие параметры элементарных
Nd0.16U0.84Oх. При этом следует заметить, что фа-
ячеек: M3O8: a = 6.72(0), b = 12.05(7), c = 4.19(0) Å,
зовый состав в случае Nd0.04U0.96Oх и Nd0.07U0.93Oх
α = β = γ = 90°, пространственная группа C2mm;
представлен фазой M3O8 с сильно уширенными
MO2: a = b = c = 5.41(6) Å, α = β = γ = 90°, про-
отражениями. Это уширение можно связать с ис-
странственная группа Fm-3m.
кажением структуры, вызванным образованием
Вычисленные параметры близки к аналогич-
твердых растворов вида (U,Nd)3O8.
ным параметрам для U3O8 и UO2 (табл. 2).
В работе [16] авторы изучали поведение би-
Следует отметить, что полученные нами дан-
нарной смеси нитратов U и La при нагревании на
ные отличаются от результатов, представленных в
воздухе до 1073 К. При этом было установлено,
литературе для системы U-Nd-O. Авторами рабо-
что термическая обработка смеси, содержащей
ты [29] указывается, что при содержании неоди-
20 мол% La(NO3)3, приводит к образованию двух-
ма 0-30 ат% при 1373 К в воздушной атмосфере
фазной системы, содержащей U3O8 и твердый рас-
в тройной системе наблюдаются две фазы - U3O8
твор (U,Ln)O2+х кубической сингонии.
Одним из механизмов сохранения электроней-
тральности в смешанных оксидах U и Ln является
окисление атомов урана. В связи с этим представ-
ляло интерес проанализировать вклады различных
степеней окисления U по данным РФЭС спектров.
В табл. 6 приведены вклады различных степе-
ней окисления U в синтезированных соединениях,
полученные в результате разложения РФЭС спек-
тров. Приведенные данные ясно указывают на
присутствие различных степеней окисления U в
образцах. В отличие от образцов с Ce соотношение
U(VI)/U(V) меняется в зависимости от доли Nd и
проходит через максимум при y = 0.07 в NdyU1-yOх.
К сожалению, соотношения U(VI)/U(V), получен-
Рис. 6. Порошковые дифрактограммы (U,Nd)Ox, синте-
зированных путем прокаливания смеси нитратов U и
ные нами экспериментально, не позволяют точно
Nd при 1223 К в течение 10 ч. Штрих-дифрактограммы
установить природу фаз, в которых реализуются
сравнения представлены для α-U3O8 [18] и UO2 [19].
эти степени окисления U. Необходимо отметить,
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
219
что в исследованных образцах степени окисления
Таблица 6. Доля атомов U в различных степенях окис-
4+ для U не наблюдается, что позволяет сделать
ления в (U,Nd)Ox (по данным РФЭС)
предположение о том, что достижение электро-
U
Образец
нейтральности в фазе (U,Nd)O2+х кубической син-
U5+
U6+
гонии происходит за счет окисления атомов урана.
Nd0.04U0.96Ox
33
67
Газофазную конверсию синтезированных об-
Nd0.07U0.93Ox
28
72
разцов (U,Nd)Oх проводили в атмосфере HNO3
Nd0.16U0.84Ox
39
61
(пар)-воздух в интервале температур 343-423 К и
времени экспозиции 5-10 ч. Результаты, получен-
рода в фазе (U,Nd)Ox не позволило провести точ-
ные в ходе проведения экспериментов, представ-
ную оценку степени конверсии U и Nd в нитрую-
лены в табл. 7.
щей атмосфере.
Продукты конверсии оксидных систем
Конверсия Ln2O3 (Ln = La, Ce, Pr, Nd, Sm, Eu,
(U,Nd)Oх представляли собой желтые плавы без
Dy, Ho, Er, Tm, Lu). При волоксидации ОЯТ лан-
включений. Полученные плавы при контакте с
таниды могут образовывать не только смешанные
водой полностью растворялись с образованием
оксидные фазы с U, но и индивидуальные фазы
растворов зеленого цвета. В большинстве экспе-
Ln2O3. В связи с этим представляло интерес иссле-
риментов образования осадка не наблюдалось, и
довать газофазную конверсию ряда Ln2O3 в нитру-
степень конверсии U и Nd в водорастворимые со-
ющей среде.
единения составляла 100%. Исключение состави-
Конверсия Ln2O3 (Ln = La, Ce, Pr, Nd, Sm, Eu,
ли эксперименты при температуре среды, равной
343 К. В данных системах наблюдалась непол-
Dy, Ho, Er, Tm, Lu) в нитрующей атмосфере с об-
ная конверсия исходных (U,Nd)Oх (опыты 1, 10,
разованием водорастворимых соединений может
табл. 7). Отсутствие данных о содержании кисло-
быть представлена следующими уравнениями:
Таблица 7. Данные по газофазной конверсии (U,Nd)Ox в атмосфере HNO3 (пар)-воздух
% конверсии
Навеска, г
Δm
Растворимость в воде
(оценка)
исходная
Номер
Время выдержки,
опыта
после
ч/T, К
навеска,
U,
Nd,
г
%
U
Nd
выдержки
г
ммоль
ммоль
(U,Nd)Ox
Nd0.04U0.96Ox
1
0.34
0.50
0.16
~47
5/343
0.45
0.83
0.05
0.05
-
-
2
0.34
0.68
0.34
~100
5/383
0.68
1.09
0.07
-
~100
~100
3
0.36
0.62
0.26
~72
5/403
0.62
1.10
0.07
-
~100
~100
4
0.33
0.50
0.17
~52
5/423
0.41
0.85
0.05
-
~100
~100
Nd0.07U0.93Ox
5
0.30
0.49
0.19
~63
5/343
0.49
0.74
0.08
-
~100
~100
6
0.29
0.67
0.38
~131
10/343
0.67
0.88
0.09
-
~100
~100
7
0.29
0.70
0.41
~141
5/383
0.70
0.91
0.10
-
~100
~100
8
0.24
0.38
0.14
~58
5/403
0.29
0.73
0.08
-
~100
~100
9
0.30
0.47
0.17
~57
5/423
0.42
0.82
0.09
-
~100
~100
Nd0.16U0.84Ox
10
0.30
0.45
0.15
~50
5/343
0.38
0.54
0.16
0.05
-
-
11
0.31
0.68
0.37
~119
5/383
0.68
0.88
0.25
-
~100
~100
12
0.35
0.66
0.31
~89
5/403
0.66
1.02
0.29
-
~100
~100
13
0.31
0.50
0.19
~61
5/423
0.46
0.75
0.21
-
~100
~100
РАДИОХИМИЯ том 62 № 3 2020
220
НЕВОЛИН и др.
Таблица 8. Данные по групповому нитрированию Ln2O3 в атмосфере NOx-H2O (пар)-воздух при 298 К в течение
6 сут при отношении Ln3+ : NO2 в системе, равном 1 : 1.1
Навеска
Δm
Растворимость в воде
исходная
нерастворившийся
Номер
Ln3+ в
Ln
после
навеска,
остаток
опыта
Ln2O3,
Ln3+,
г
%
растворе,
выдержки, г
г
Ln3+,
г
ммоль
ммоль
г
ммольа
1
Ce
1.0
6.10
1.68
0.68
~68.0
0.62
0.54
0.28
1.71
~24.0
2
Pr
1.0
6.06
1.14
0.14
~14.0
0.73
0.23
0.60
3.64
~5.9
3
Nd
1.0
5.96
1.60
0.60
~60.0
0.44
0.45
0.20
1.19
~27.5
4
Sm
1.0
5.74
1.33
0.33
~33.0
0.33
0.50
0.16
0.92
~35.1
5
Eu
1.0
6.00
1.39
0.39
~39.0
0.40
0.14
0.28
1.59
~8.1
6
Dy
1.0
5.36
1.46
0.46
~46.0
0.70
0.80
0.33
1.77
~31.1
7
Ho
1.0
5.30
1.51
0.51
~51.0
0.69
0.67
0.33
1.75
~27.7
8
Er
1.0
5.24
1.34
0.34
~34.0
0.50
0.38
0.30
1.57
~19.4
9
Tm
1.0
5.18
1.82
0.82
~82.0
0.31
0.21
0.13
0.67
~23.8
10
Lu
1.0
5.02
1.24
0.24
~24.0
0.49
0.23
0.35
1.76
~11.6
a При условии, что нерастворившийся осадок является Ln2O3.
Ln2O3 + 6NO2 + 3/2O2 + 2nH2O = 2Ln(NO3)3nH2O
Учитывая полученные результаты по газофаз-
(n = 0-9),
(4)
ной конверсии Ln2O3, мы провели аналогичные экс-
Ln2O3 + 2xNO2 + x/2O2 + (3 - x)H2O
перименты, но в условиях, когда отношение Ln3+ :
= 2Ln(OH)3-x(NO3)x (x = 1, 2),
(5)
NO2 в системе превышает 1 : 10. В соответствии
Ln2O3 + 6HNO3 + mH2O = 2Ln(NO3)3∙(3 + m)H2O
с уравнением (4) высокое содержание NO2 в газовой
(m = 0-6),
(6)
фазе должно обеспечить полное нитрование Ln2O3.
Ln2O3 + 2xHNO3 + (3 - 2x)H2O
В первом эксперименте изучали конверсию
= 2Ln(OH)3-x(NO3)x (x = 1, 2).
(7)
1.0 г Nd2O3 в атмосфере NOx-H2O (пары)-воздух
Согласно реакциям (4)-(7), конверсия в нитру-
при 298 К в течение 6 сут при отношении Nd3+ :
ющей атмосфере должна приводить к изменению
NO2 в системе, равном 1 : 10. Во втором экспери-
массы образцов. При этом, как следует из реак-
менте в аналогичных условиях исследовали груп-
ций (4) и (6), для полного нитрирования Ln2O3 не-
повое нитрование 5 образцов Ln2O3 (1.0 г) (Ln =
обходимо, чтобы мольное отношение Ln3+ : NO2
Pr, Nd, Eu, Er, Lu). Данные лантаниды имели наи-
(или HNO3) составляло 1 : 6 и выше.
меньшую степень конверсии в условиях группово-
го нитрования 10 образцов Ln2O3 (табл. 8).
В табл. 8 приведены данные эксперимента
группового нитрования Ln2O3 в атмосфере NOx-
В табл. 9 приведены данные по нитрованию
Ln2O3 в атмосфере NOх-H2O (пар)-воздух при 298 К
H2O (пары)-воздух при 298 К в течение 6 сут. Как
в течение 6 сут при отношении Ln3+ : NO2 в систе-
видно из табл. 8, во всех экспериментах наблюда-
ме, равном 1 : 10.
лось увеличение массы, что говорит об измене-
нии химического состава образцов. В то же время
Как видно из табл. 9, во всех случаях, за исклю-
во всех случаях не наблюдалось полной степени
чением Lu2O3, степень конверсии Ln2O3 в водора-
конверсии Ln2O3. Это связано с тем фактом, что
створимые формы превышает 90%. Полученные
в данном опыте суммарное исходное количество
данные подтверждают тот факт, что для полной
Ln составляло ~56 мМ, а исходное количество
конверсии Ln2O3 в водорастворимые соединения
NO2 в системе равнялось ~62 мМ, т.е. отношение
необходимо, чтобы отношение Ln3+ : NO2 в систе-
Ln3+ : NO2 в системе составляло 1 : 1.1. Низкое со-
ме превышало 1 : 10.
держание NO2 в газовой фазе не позволило про-
Следует отметить, что в отличие от других ис-
вести полное нитрование исследованных Ln2O3.
следованных лантанидов осадок продуктов кон-
Степень конверсии Ln2O3 в нитратные соедине-
версии Lu2O3 был сильно влажным. Нагрев данно-
ния, растворимые в воде, изменялась от ~6% для
го осадка при 333 К приводил к его дальнейшему
Pr до ~35% для Sm.
расплыванию. Именно образование на поверхно-
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
221
Таблица 9. Данные по газофазной конверсии Ln2O3 в атмосфере NOx-H2O (пар)-воздух при 298 К в течение 6 сут
при отношении Ln3+ : NO2 в системе, равном 1 : 10
Навеска
Δm
Растворимость в воде
исходная
нерастворившийся
Номер
Ln3+ в
Ln
после
навеска,
остаток
опыта
Ln2O3,
Ln3+,
г
%
растворе,
выдержки, г
г
Ln3+,
г
ммоль
ммоль
г
ммольа
Нитрование Nd2O3
1
Nd
1.0
5.96
2.19
1.19
~119.0
2.19
5.88
0.013
0.08
~98.7
Групповое нитрование Ln2O3
2
Pr
1.0
6.06
2.44
1.44
~144.0
1.45
3.59
0.002
0.01
~99.7
3
Nd
1.0
5.96
2.17
1.17
~117.0
1.17
2.97
0.040
0.24
~92.4
4
Eu
1.0
5.68
2.07
1.07
~107.0
1.07
2.73
0.037
0.21
~93.0
5
Er
1.0
5.24
2.32
1.32
~132.0
1.32
2.98
0.002
0.01
>99.9
6
Lu
1.0
5.02
1.93
0.93
~93.0
1.93
3.38
0.33
1.66
~67.3
a При условии, что нерастворившийся осадок является Ln2O3.
Таблица 10. Данные по газофазной конверсии Ln2O3 (Ln - La, Eu) в атмосфере NOx-H2O(пар)-воздух
Навеска
Δm
Растворимость в воде
исходная
нерастворившийся
Ln3+ в
Номер
остаток
Ln
после
навеска,
рас-
опыта
Ln2O3,
Ln3+,
г
%
выдержки, г
г
творе,
г
ммоль
г
Ln, ммольа
ммоль
La2O3
1
1.970
12.094
4.040
2.070
~51.2
5/343
4.040
8.35
0.610
3.744
~69.0
2
1.240
7.612
2.720
1.480
~54.4
10/343
2.720
7.49
0.020
0.122
~98.4
3
1.160
7.12
2.990
1.830
~61.2
5/383
2.990
7.12
-
-
~100
4
1.500
9.208
4.190
2.690
~64.2
10/383
4.190
9.208
-
-
~100
5
1.730
10.62
4.420
2.690
~60.9
5/403
4.420
10.62
-
-
~100
6
1.220
7.49
1.780
0.560
~45.9
10/403
1.780
7.49
-
-
~100
7
1.000
6.138
2.060
1.060
~51.5
5/423
2.060
6.138
-
-
~100
8
1.620
9.944
3.470
3.250
~93.7
10/423
3.470
9.944
-
-
~100
Eu2O3
9
0.550
3.126
0.890
0.340
~61.8
5/343
0.890
1.706
0.250
1.42
~54.6
10
0.300
1.704
0.381
0.081
~27.0
10/343
0.381
1.42
0.050
0.284
~83.3
11
1.440
8.182
3.310
1.870
~130
5/383
3.310
8.182
-
-
~100
12
1.880
10.682
5.200
3.320
~177
10/383
5.200
10.682
-
-
~100
13
0.810
4.602
1.820
1.010
~125
5/403
1.820
4.602
-
-
~100
14
1.880
10.682
3.950
2.070
~110
10/403
3.950
10.682
-
-
~100
15
1.130
6.42
2.310
1.180
~104
5/423
2.310
6.42
-
-
~100
16
1.820
10.34
3.640
1.820
~110
10/423
3.640
10.34
-
-
~100
a При условии, что нерастворившийся осадок является Ln2O3.
сти оксида пленки из сильно гидратированных ни-
В табл. 10 приведены данные по конверсии
тратов и гидроксинитратов не позволяет провести
Ln2O3 (Ln = La, Eu) в атмосфере NOx-H2O(пары)-
полную конверсию Lu2O3.
воздух при 343-423 К при отношении Ln3+ : NO2 в
Для ускорения процесса конверсии Ln2O3 в во-
системе, равном 1 : 10. Как видно из табл. 10, уве-
дорастворимые формы были проведены аналогич-
личение температуры системы позволяет значи-
ные эксперименты при повышенной температуре.
тельно сократить время конверсии Ln2O3 в водора-
РАДИОХИМИЯ том 62 № 3 2020
222
НЕВОЛИН и др.
Таблица 11. Данные по газофазной конверсии Ln2O3 (Ln = La, Eu) в атмосфере HNO3 (пар)-воздух
Навеска
Δm
Растворимость в воде
исходная
нерастворившийся
Ln3+ в
остаток
Номер
Ln
после
навеска,
рас-
опыта
Ln2O3,
Ln3+,
г
%
выдержки, г
г
творе,
г
ммоль
г
Ln, ммольа
ммоль
La2O3
1
1.230
7.55
1.840
0.610
~33.2
5 / 343
1.840
1.718
0.950
5.832
~22.8
2
1.080
6.63
2.080
1.000
~48.1
10 / 343
2.080
3.56
0.500
3.07
~53.7
3
0.870
5.34
2.450
1.580
~64.5
5 / 383
2.450
5.34
-
-
~100
4
1.620
9.944
4.870
3.250
~66.7
10 / 383
4.870
9.944
-
-
~100
5
3.180
19.522
7.410
4.230
~57.1
5 / 403
7.410
19.522
-
-
~100
6
1.350
8.288
2.270
0.92
~68.0
10 / 403
2.270
8.288
-
-
~100
7
1.170
7.182
2.720
1.550
~57.0
5 / 423
2.720
7.182
-
-
~100
8
2.360
13.378
4.360
2.170
~49.8
10 / 423
4.360
13.378
-
-
~100
Eu2O3
9
1.450
8.238
1.940
0.490
~33.8
5 / 343
1.940
3.01
0.920
5.228
~36.5
10
1.430
8.126
2.440
1.010
~70.6
10 / 343
2.440
5.342
0.490
2.784
~65.7
11
1.020
5.796
2.450
1.430
~140
5 / 383
2.450
5.796
-
-
~100
12
1.540
8.75
4.710
3.170
~206
10 / 383
4.710
8.75
-
-
~100
13
1.100
6.25
3.090
1.990
~181
5 / 403
3.090
6.25
-
-
~100
14
1.290
7.33
2.560
1.270
~98.4
10 / 403
2.560
7.33
-
-
~100
15
1.040
5.91
2.070
1.030
~99
5 / 423
2.070
5.91
-
-
~100
16
2.160
12.272
4.550
2.390
~111
10 / 423
4.550
12.272
-
-
~100
a При условии, что нерастворившийся осадок является Ln2O3.
створимые соединения. Так, 100%-ная конверсия
и HNO3 (пар)-воздух связано, по-видимому, с
Ln2O3 в водорастворимые соединения достигает-
различными механизмами нитрования. Если в
ся при нитрировании образцов в течение 5 ч при
атмосфере NOx-H2O (пары)-воздух нитрование
383-423 К (опыты 3, 5, 7, 11, 13 и 15 табл. 10). Ни-
начинается в первый момент за счет взаимодей-
трование Ln2O3 при 343 К в течение 10 ч позволя-
ствия Ln2O3 с NOх-газами, то в атмосфере HNO3
ет достичь степень конверсии ~98.4 и ~83.3% для
(пар)-воздух первой стадией является адсорбция
2O3 и Eu2O3, соответственно.
паров HNO3 на поверхности частиц Ln2O3 с после-
В табл. 11 приведены данные по конверсии
дующей конверсией оксида в нитрат или гидрок-
Ln2O3 (Ln = La, Eu) в атмосфере HNO3 (пар)-воз-
синитрат. При высоких температурах это различие
дух при 343-423 К при отношении Ln3+ : NO2 в
исчезает, особенно при температурах выше 403 К,
системе, равном 1 : 10. Как видно из табл. 11, уве-
когда происходит термическая диссоциация HNO3
личение температуры системы позволяет значи-
с образованием NOх-газов.
тельно сократить время конверсии Ln2O3 в водора-
Таким образом, выдержка Ln2O3 (Ln = La, Ce,
створимые соединения. Так, 100%-ная конверсия
Pr, Nd, Sm, Eu, Dy, Ho, Er, Tm, Lu) в атмосферах
Ln2O3 в водорастворимые соединения, как и в
HNO3 (пар)-воздух и NOх-H2O (пар)-воздух при
атмосфере NOx-H2O (пары)-воздух, достигается
383-423 К в течение 5-10 ч приводит к полной
при нитрировании образцов в течение 5 ч при 383-
конверсии Ln2O3 в водорастворимые соединения,
423 К (опыты 3, 5, 7, 11, 13 и 15 табл. 11). Нитри-
за исключением Lu2O3. Выдержка (U,Nd)Ox, как и
рование Ln2O3 при 343 К в течение 10 ч позволя-
Ln2O3 (Ln = La, Ce, Pr, Nd, Sm, Eu, Dy, Ho, Er, Tm),
ет достичь степень конверсии ~53.7 и ~65.7% для
в атмосфере HNO3 (пар)-воздух при 383-423 К в
2O3 и Eu2O3 соответственно.
течение 5-10 ч позволяет полностью переводить
Различие в значениях степени конверсии Ln2O3
их в водорастворимые соединения. Аналогичное
при 343 К в атмосферах NOx-H2O (пары)-воздух
поведение в тех же условиях можно ожидать от
РАДИОХИМИЯ том 62 № 3 2020
ГАЗОФАЗНАЯ КОНВЕРСИЯ ОКСИДНЫХ ФАЗ ЛАНТАНИДОВ И УРАНА
223
Am при газофазной конверсии ОЯТ. Конверсия
10. Кулюхин С.А., Неволин Ю.М., Мизина Л.В., Конова-
смешанных оксидов (U,Ce)Ox в аналогичных ус-
лова Н.А., Гордеев А.В. // Радиохимия. 2016. Т. 58,
ловиях позволяет полностью перевести U в во-
№ 1. С. 15.
дорастворимые соединения, при этом часть Ce
11. Кулюхин С.А., Неволин Ю.М., Коновалова Н.А., Ми-
остается в фазе осадка CeO2. С учетом различия
зина Л.В., Гордеев А.В. // Радиохимия. 2016. Т. 58,
в окислительно-восстановительных и химических
№ 2. С. 117.
свойствах Ce и Pu можно сделать вывод о том, что
12. Кулюхин С.А., Коновалова Н.А., Неволин Ю.М., Гор-
полученные данные о поведении Ce в процессах
деев А.В. // Радиохимия. 2016. Т. 58, № 6. С. 512.
газофазной конверсии не могут быть использова-
13. Кулюхин С.А., Неволин Ю.М., Гордеев А.В. // Радио-
ны для анализа поведения Pu в изучаемом процессе.
химия. 2017. Т. 59, № 3. С. 216.
ФОНДОВАЯ ПОДДЕРЖКА
14. Кулюхин С.А., Неволин Ю.М. , Коновалова Н.А., Ми-
зина Л.В., Гордеев А.В., Бессонов А.А.,Шадрин А.Ю.,
Исследование выполнено при финансовой под-
Двоеглазов К.Н. // 8-я Рос. конф. по радиохимии
держке Российского фонда фундаментальных ис-
«Радиохимия-2015»: Тез. докл. Железногорск, 2015.
следований в рамках научного проекта № 18-33-
С. 61.
01208.
15. Dash S., Kamruddin M., Bera S., Ajikumar P.K.,
Часть измерений была выполнена с использо-
Tyagi A.K., Narasimhan S.N., Raj B. // J. Nucl. Mater.
ванием оборудования НИЦКП при химическом
1999. Vol. 264, N 3. P. 271.
факультете МГУ им. М. В. Ломоносова.
16. Kalekar B., Raje N., Reddy A.V.R. // J. Nucl. Mater.
КОНФЛИКТ ИНТЕРЕСОВ
2017. Vol. 484. P. 16.
17. Strydom C.A., Van Vuuren C.P.J. // J. Therm. Anal.
Авторы заявляют об отсутствии конфликта
1987. Vol. 32, N 1. P. 157.
интересов.
18. JCPDS—Int. Centre for Diffraction Data. PDF 01-074-
СПИСОК ЛИТЕРАТУРЫ
2101, α-U3O8.
1. Двоеглазов К.Н., Шадрин А.Ю., Шудегова О.В., Пав-
19. JCPDS—Int. Centre for Diffraction Data. PDF 03-065-
люкевич Е.Ю., Богданов А.И., Зверев Д.В. // Вопр.
0285, UO2.
атом. науки и техники. 2016. № 4(87). С. 81.
20. JCPDS—Int. Centre for Diffraction Data. PDF 00-034-
2. Волк В.И., Двоеглазов К.Н., Бычков С.И., Алексеен-
0394, CeO2.
ко С.Н., Панов О.Ю., Лобачев Е.А. // 7-я Рос. конф.
21. Nawada H.P., Sriramamurti P., Govindan Kutty K.V.,
по радиохимии «Радиохимия-2012»: Тез. докл.
Rajagopalan S., Yadav R.B., Vasudeva Rao P.R.,
Димитровград, 2012. С. 116.
Mathews C.K. // J. Nucl. Mater. 1986. Vol. 139, N 1.
3. Collins E.D., Delcul G.D., Hunt R.D., Johnson J.A.,
P. 19.
Spencer B.B. Patent US 8574523. 2013.
22. Markin T.L., Street R.S., Crouch E.C. // J. Inorg. Nucl.
4. Johnson J.A. PhD Diss. Univ. of Tennessee, 2013.
Chem. 1970. Vol. 32, N 1. P. 59.
5. Volk V.I., Veselov S.N., Dvoeglazov K.N., Arseenkov L.V.,
Gavrilov P.M., Smirnov S.I., Alekseenko V.N. // Atom.
23. Teterin Y.A., Popel A.J., Maslakov K.I., Teterin A.Yu.,
Energy. 2016. Vol. 119, N 5. P. 339.
Ivanov K.E., Kalmykov S.N., Springell R., Scott Th.B.,
6. Металиди М.М., Шаповалов С.В., Исмаилов Р.В.,
Farnan I. // Inorg. Chem. 2016. Vol. 55, N 16. P. 8059.
Скриплёв М.И., Безносюк В.И., Федоров Ю.С. //
24. Mullins D.R., Overbury S.H., Huntley D.R. // Surf. Sci.
Радиохимия. 2015. Т. 57, № 1. С. 86.
1998. Vol. 409, N 2. P. 307.
7. Kulyukhin S.A., Shadrin A.Yu., Voskresenskaya Yu.A.,
25. Abi-aad E., Bechara R., Grimblot J., Aboukais A. //
Bessonov A.A., Ustinov O.A. // J. Radioanal. Nucl.
Chem. Mater. 1993. Vol. 5, N 6. P. 793.
Chem. 2015. Vol. 304, N 1. P. 425.
26. Senanayake S.D., Rousseau R., Colegrave D., Idriss H. //
8. Кудинов А.С., Голецкий Н.Д., Зильберман Б.Я., Федо-
J. Nucl. Mater. 2005. Vol. 342, N 1-3. P. 179.
ров Ю.С., Родионов С.А., Петров Ю.Ю., Мурзин А.А.,
27. Leinders G., Bes R., Pakarinen J., Kvashnina K., Ver-
Наумов А.А., Кормилицын М.В., Погляд С.С., Чистя-
werft M. // Inorg. Chem. 2017. Vol. 56, N 12. P. 6784.
ков В.М. // 7-я Рос. конф. по радиохимии «Радиохи-
28. Van Vuuren C.P.J., Strydom C.A. // Thermochim. Acta.
мия-2012»: Тез. докл. Димитровград, 2012. С. 143.
9. Кулюхин С.А., Гордеев А.В., Румер И.А., Кулемин В.В.,
1986. Vol. 104. P. 293.
Неволин Ю.М. // Атом. энергия. 2018. Т. 124, № 6.
29. Keller C., Boroujerdi A. // J. Inorg. Nucl. Chem. 1972.
С. 344.
Vol. 34, N 4. P. 1187.
РАДИОХИМИЯ том 62 № 3 2020
