Физика и химия стекла. T. 48, Номер 5, 2022

Физика и химия стекла, 2022, T. 48, № 5, стр. 576-580

Мессбауэровское исследование аморфных пленок, нанесенных из растворов галогенидхалькогенидных стекол в н-бутиламине

Д. Л. Байдаков 1*, А. И. Пузанов 1, А. П. Любавина 1

1 Санкт-Петербургский государственный лесотехнический университет, кафедра химии
194021 Санкт-Петербург, Институтский пер., 5, Россия

* E-mail: chemwood@rambler.ru

Поступила в редакцию 13.12.2021
После доработки 22.02.2022
Принята к публикации 07.06.2022

Полный текст (PDF)

Аннотация

Методом мессбауэровской спектроскопии с использованием изотопов 121Sb и 129I проведено исследование аморфных пленок CuI–SbI3–As2Se3 и CuI–PbI2–SbI3–As2Se3, осажденных из растворов галогенидхалькогенидных стекол в н-бутиламине. Из мессбауэровских 121Sb-спектров установлено, что при увеличении содержания иодида меди в пленках CuI–SbI3–As2Se3 изомерный сдвиг становится отрицательнее. Значения изомерного сдвига указывают на трехвалентное состояние Sb(III) в пленках с образованием структурных единиц SbSe3/2. Спектроскопия на изотопе 129I показала, что в пленках CuI–PbI2–SbI3–As2Se3 атомы иода в первой координационной сфере окружены атомами меди или мышьяка.

Ключевые слова: аморфные халькогенидные пленки, мессбауэровская спектроскопия на изотопах 121Sb и 129I

ВВЕДЕНИЕ

Мессбауэровская спектроскопия на изотопах 121Sb и 129I является чувствительным методом определения локального окружения атомов в аморфных материалах, вследствие чего она находит широкое применение в исследовании структуры халькогенидных стеклообразных полупроводников (ХСП). Если сурьма и йод входят в состав ХСП, то возможно получение структурной информации, касающейся как ближнего порядка вокруг мессбауэровского изотопа, так и химического и структурного порядка, называемого средним порядком [1, 2].

В работе [3] методом мессбауэровской спектроскопии на изотопах 129I изучено локальное окружение атомов йода в халькогенидных пленках CuI–PbI2–As2Se3. Необходимость мессбауэровского исследования пленок, содержащих сурьму, вызвана тем, что пленки CuI–PbI2–SbI3–As2Se3 являются перспективными материалами для изготовления мембран ионоселективных электродов, чувствительных в водных растворах к катионам меди. В работе [4] установлено, что в халькогенидных стеклах CuI–PbI2–SbI3–As2Se3 наблюдается преимущественно ионный тип проводимости по катионам Cu+.

Цель работы – изучение локального окружения атомов в аморфных многокомпонентных пленках CuI–SbI3–As2Se3 и CuI–PbI2–SbI3–As2Se3, осажденных из растворов стекол в н-бутиламине.

МЕТОДИКА ЭКСПЕРИМЕНТА

Синтез галогенидхалькогенидных стекол CuI–SbI3–As2Se3, CuI–PbI2–SbI3–As2Se3 и методика нанесения пленок из растворов стекол в н-бутиламине подробно описаны в работах [3, 4].

Мессбауэровские исследования с использованием изотопа 121Sb проводили в гелиевом криостате при температуре 4.2 К. Спектры регистрировали в геометрии источник–поглотитель–детектор с источником Ca121SnO3. Для приготовления поглотителя брали 70–80 мг стеклообразного порошка, смешивали с инертным наполнителем (тефлоном) и прессовали в таблетку с поверхностной плотностью 0.04–0.08 мг/см2. Поглотитель содержал 8–10 мг 121Sb на квадратный сантиметр. Для регистрации гамма-излучения с энергией 37.1 кэВ использовали ксеноновый счетчик. Продолжительность эксперимента составляла от 10 ч до 3 сут. Мессбауэровские спектры с использованием изотопа 129I снимали при температуре 300 К с использованием источника 5MgO·129mTeO3. Детектором гамма-излучения энергии 27 кэВ служил германиевый диод с высокой эффективностью счета. Поглотители содержали 7–9 мг иода-129 на см2. Спектры снимали от 2 до 10 сут.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Спектроскопия на изотопе 121Sb. Пленки для исследования были нанесены из растворов халькогенидных стекол соответствующих составов с модифицированной матрицей стеклообразователя, в которой часть мышьяка была заменена на сурьму (As0.9Sb0.1)2Se3.

Типичные мессбауэровские 121Sb-спектры пленок и стекол приведены на рис. 1.

Рис. 1.

Мессбауэровские 121Sb-спетры пленок и стекол As2Se3, CuI–As2Se3.

Значения изомерного сдвига δ в стеклах и пленках указывают на трехвалентное состояние Sb(III) с образованием структурных единиц SbSe3/2. В спектрах исследованных стекол и пленок становятся неразличимыми характерные для цепочечно-ленточной структуры монокристалла Sb2Se3 два неэквивалентных по координации положения атомов Sb I и Sb II с различными изомерными сдвигами (–4.2 и –7.1 мм/с относительно InSb) [5].

Спектроскопия на изотопе 129I. Были сняты мессбауэровские спектры пленок 50СuI·10SbI3·20PbI2·20As2Se3. При синтезе стекол, из растворов которых наносили пленки, изотоп иод-129 был введен в разное положение: Cu129I, Sb129I3, Pb129I2 (рис. 2).

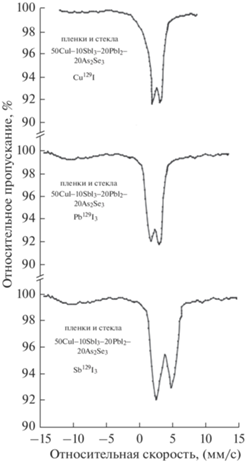

Рис. 2.

Мессбауэровские спектры пленок и стекол CuI–SbI3–PbI2–As2Se3 с меткой изотопа 129I в различные положения.

Способ введения мессбауэровского изотопа 129I в стекла практически не влияет на параметры спектров (δ = 3.5 ± 0.2 мм/с, ∆ = 1.7 ± 0.1 мм/с), что согласуется с термодинамическими расчетами вероятных реакций при синтезе стекол (медь образует последовательно CuI, Cu2Se, Cu3As и Cu3Sb).

Из рис. 2 видно, что спектры пленок и стекол идентичны. Данные спектры практически не отличаются от спектра стекла 50Cu129I·50As2Se3, описанного в работе [2].

Так как квадрупольное расщепление мало зависит от температуры (∆ = 1.7 ± 0.3 мм/с), искажения координационных полиэдров 129I в исследованных пленках и стеклах должны быть существенными в отличие от кристалла CuI с тетраэдрической структурой сфалерита и молекулярных кристаллов AsI3 и SbI3. В [3] наблюдалось сильное уменьшение интенсивности мессбауэровской линии 129I и вероятности резонансного поглощения гамма-квантов (примерно в 8 раз) при повышении температуры от 4.2 до 172 К. Это указывает на невысокие (от 1 до 4) координационные числа атомов иода в пленках и стеклах.

На основании полученных в работе результатов можно сделать вывод, что в многокомпонентных пленках СuI–SbI3–PbI2–As2Se3 атомы иода в первой координационной сфере окружены атомами меди или мышьяка.

Данный вывод согласуется с экспериментальными результатами работы [6], в которой методом рентгеновской эмиссионной спектроскопии было изучено валентное и зарядовое состояние атомов меди в халькогенидных пленках СuI–As2Se3 и CuI–PbI2–As2Se3. Было установлено, что атомы меди находятся в состоянии Cu(I). Исходя из анализа и сопоставления характеристик эмиссионных спектров, было сделано предположение об идентичности геометрии окружения меди в халькогенидных пленках и исходных объемных стеклах.

Таким образом, на основании мессбауэровских и эмиссионных рентгеновских спектров можно предположить, что в пленках СuI–SbI3–PbI2–As2Se3 локальное окружение, валентное и зарядовое состояние атомов меди сохраняется и является идентичным состоянию атомов меди в исходных стеклах.

ЗАКЛЮЧЕНИЕ

Изучено локальное окружение атомов сурьмы и йода в аморфных пленках CuI–SbI3–As2Se3, CuI–PbI2–SbI3–As2Se3. Параметры мессбауэровских спектров пленок и исходных стекол в пределах погрешности эксперимента одинаковы.

Список литературы

  1. Lefebvre I., Allan G., Lannoo M., Oliver-Fourcade J.C., Mauri M. Electronic structure of unconventional antimony chalcogenides: theoretical calculations and 121Sb Mossbauer spectroscopy // Hyperfine Interactions. 1990. V. 53. P. 351–354.

  2. Bychkov E.A., Ganzha Yu.V., Grushko Yu.S., Kovalev M.F., Molkanov L.I., Vlasov Yu.G., Wortman G. 129I – Mossbauer spectroscopic study of iodide – containing chalcogenide glasses // Hyperfine interactions. 1990. V. 55. № 4. P. 921–926.

  3. Baidakov D.L. Synthesis, electrical properties and structural features of copper-containing chalcogenide films produced by chemical deposition method // Russian Journal of Applied Chemistry. 2013. V. 86. № 9. P. 1351–1358.

  4. Болотов А.М. Медьпроводящие халькогенидные стекла. Канд. дис. ... канд. хим. наук. СПб. 1993. 117 с.

  5. Ruby S.L., Gilber L.R., Wood G. Mossbauer studies of amorphous and crystalline antimony selenides // Phys. Lett. 1971. V. 37A. № 5. P. 453–454.

  6. Легин А.В., Байдаков Д.Л., Батраков Ю.Ф., Власов Ю.Г. Состояние меди в халькогенидных пленках CuI–As2Se3 и CuI–PbI2–As2Se3, полученных методом химического нанесения // Физ. и хим. стекла. 1997. Т. 23. № 6. С. 606–611.

Дополнительные материалы отсутствуют.
