Новые цезийсодержащие кварцоидные стекла

Т. А. Цыганова 1, 2, *, М. А. Гирсова 1, Л. Н. Куриленко 1, Л. Ф. Дикая 1, М. В. Старицын 3

1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

2 Санкт-Петербургский Научный центр РАН
199034 Санкт-Петербург, Университетская наб., 5, Россия

3 НИЦ “Курчатовский институт” – ЦНИИ КМ “Прометей”
191015 Санкт-Петербург, ул. Шпалерная, 49, Россия

* E-mail: Tsyganova2@yandex.ru

Поступила в редакцию 11.05.22
После доработки 03.08.22
Принята к публикации 05.08.22

Полный текст (PDF)

Аннотация

Представлены сведения о новых цезийсодержащих кварцоидных стеклах, полученных в результате термообработки высококремнеземных пористых стекол, импрегнированных водными растворами CsNO3. Установлено, что общее содержание цезия в синтезированных КС увеличивается (0.79–1.73 мас. % в пересчете на Cs2O) с повышением концентрации пропитывающего раствора нитрата цезия (0.3–0.6 моль/л) для выбранных условий синтеза и увеличением времени пропитки пористого стекла (1–3 суток).

Ключевые слова: двухфазные щелочноборосиликатные стекла, пористые стекла, кварцоидные стекла, импрегнирование, цезий

ВВЕДЕНИЕ

Основным, широко используемым способом остекловывания радиоактивных отходов является метод варки боросиликатных стекол из фритты с введением в нее жидких или твердых солей радиоактивных элементов [1–3]. Эти продукты обычно плавятся при 1000–1200°C. Взаимодействие между фриттой и радиоактивными отходами в основном происходит на поверхности расплава стекла [4, 5]. Окончательная стеклянная упаковка получается после заливки расплавленного стекла в металлический контейнер и его охлаждения. Этот метод является дешевым по использованию исходных материалов, но довольно дорогим по энергозатратам. Более того, имеется существенный недостаток, заключающийся в высокой летучести некоторых щелочных элементов, в частности цезия, особенно в виде бората (Cs2(BO2)2, NaCs(BO2)2, CsBO2), сульфата, фторида и хлорида [6–9], которые, как правило, уменьшают его растворимость в стеклах боросиликатного типа [10].

Альтернативой этому способу является метод импрегнирования высококремнеземного пористого стекла (ПС) жидкими радиоактивными материалами [11–14] с последующим спеканием до образования легкого компактного кварцоидного материала, в том числе использование технологии искрового плазменного спекания (Spark Plasma Sintering (SPS)) [15, 16]. Такие кварцоиды обладают рядом уникальных свойств, таких как термическая, биологическая и химическая устойчивость, что позволяет надежно хранить экологически опасный материал даже в экстремальных условиях многие десятилетия [17–19].

Кроме того, существует область практического применения высокоактивных отходов в электронно-лучевых технологиях с применением источников гамма-излучения от изотопов Co60 и Cs137. Возможность использования этих изотопов для обработки семян, фруктов и овощей, пищевых продуктов; в медицине для стерилизации, для облучения крови, для обработки воды и др., открывает широкие возможности для разработки и исследования новых материалов [20–24]. К таким материалам относятся цезийсодержащие кварцоидные стекла (КС), которые могут быть использованы в качестве источника радиоактивного облучения [3, 24]. В представляемой работе предложено получение новых КС, содержащих цезий, на основе высококремнеземных пористых стекол (ПС), легированных малыми добавками фтора и фосфора11. Высокая адсорбционная способность ПС по отношению к ионам металлов из водных растворов их солей позволяет применить метод импрегнирования ПС раствором соли цезия для получения стекла с высоким содержанием Cs и обеспечения изоляции его максимального количества благодаря специфичности ионов цезия к поверхности ПС.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В представляемой работе кварцоидные стекла были получены в результате сквозной кислотной проработки плоскопараллельных пластин (толщина 2 мм) двухфазного стекла состава (по анализу, мас. %) 6.77Na2O, 24.71B2O3, 67.93SiO2, 0.16 |F|, 0.43P2O5 с т.о. 550°С – 40 ч по известной методике1. Полученные ПС состава (по анализу, мас. %) 0.17Na2O·5.96B2O3·93.75SiO2·0.07P2O5·0.05F пропитывали водными и водно-аммиачными растворами CsNO3 с концентрацией 0.3–0.6 M в течение 1–3 суток. Выбор концентраций и состава пропитывающих растворов основывался на более ранних работах авторов [25], предложенных для импрегнирования стекол близкого состава. Пористые стекла, полученные в результате кислотной проработки и/или последующего импрегнирования в водных растворах обозначали как микропористые (МИП), импрегнированные в водно-аммиачных растворах – макропористые (МАП).

Пропитанные ПС затем были подвергнуты тепловой обработке в муфельной печи СНОЛ-3/10 до схлопывания пор. Режим термообработки образцов по многостадийному температурно-временному режиму от комнатной температуры до 850°C для получения образцов кварцоидных стекол (КС НФФ) был разработан с учетом данных [26].

Изучение морфологии образцов проводили методом сканирующей электронной микроскопии с помощью растрового электронного микроскопа Tescan Lira при низких ускоряющих напряжениях (4.0 кВ) для компенсации явления зарядки поверхности в процессе исследования. Измерения проводили с поверхности скола образцов (разрешающая способность прибора 2.8–3.2 нм). Содержание цезия в КС НФФ определяли методом пламенной фотометрии (спектрометр “iCE 3000 Series” производства Thermo Fisher Scientific, США). Погрешность определения цезия составляла ± 3 отн. %. Рентгено-фазовый анализ (РФА) образцов исследуемых стекол в виде мелкодисперсного порошка проводили при помощи многофункционального порошкового рентгеновского дифрактометра RIGAKU SmartLab 3 (рентгеновская трубка с медным анодом; излучение линии Kα(Cu); точность измерения ±0.001°). Экспериментальные спектры были обработаны в программе Origin Lab 8.6 32Bit с использованием функции сглаживания графиков методом FFT Filter.

Методом энергодисперсионной рентгеновской спектроскопии было изучено распределение цезия по толщине образцов. Измерены линейные профили концентрации цезия с шагом 25 мкм. Измерения проводились с помощью сканирующего электронного микроскопа (СЭМ) CamScan MX 2500S, оснащенного рентгеновским энергодисперсионным спектрометром Link Pentafet (Oxford Instruments, Si(Li) детектор с площадью 10 мм2 и разрешающей способностью 138 eV (для MnKα)). Измерения проводили во Всероссийском научно-исследовательском геологическом институте им. А.П. Карпинского (ВСЕГЕИ). Образцы КС НФФ-Cs запрессовывали в полимерные шайбы, полировали и напыляли углеродом. Измерения проводили на плоскопараллельных пластинах толщиной 1.9 ± 0.01 мм.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

На рис. 1 представлены результаты исследования морфологии некоторых образцов ПС НФФ, КС НФФ и КС НФФ.

Рис. 1.

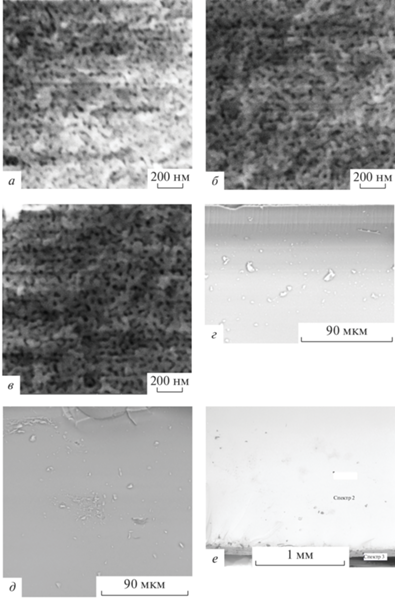

СЭМ изображения: СЭМ изображение МИП НФФ после кислотной проработки исходного стекла НФФ в 4 M HNO3 (а), СЭМ изображение МАП НФФ после обработки ПС НФФ в водно-аммиачном растворе без CsNO3 в течение 3 сут (б), СЭМ изображение МИП НФФ-Cs после обработки ПС НФФ в водном растворе 0.6 M CsNO3 в течение 3 сут (в), СЭМ изображение КС НФФ (г), СЭМ изображение КС НФФ-Cs (водно-аммиачный раствор без CsNO3 – 3 сут) (д), СЭМ изображение КС НФФ-Cs (водный раствор 0.6 M CsNO3 – 3 сут) (е).

На СЭМ снимках (рис. 1а–в) хорошо видна пористая структура образцов, причем для ПС, пропитанных в водно-аммиачном растворе нитрата цезия, она видна более четко. На основании данных СЭМ был оценен средний размер макропор, который соответствует размеру освободившихся ликвационных каналов, и находится в диапазоне 30–60 нм для МИП НФФ и 35–80 нм для МАП НФФ. СЭМ снимки спеченных кварцоидных стекол демонстрируют отсутствие пористой структуры (рис. 1г–е).

На рис. 2 представлены рентгеновские дифрактограммы исходного двухфазного стекла НФФ, ПС НФФ и КС НФФ. Наличие пика можно отнести к присутствию незначительного количества фазы α-кварца (карточка №000-83-2465, [27]), что соответствует результатам рентгено-дифракционного исследования образцов двухфазного и пористого стекол НФФ, проведенного авторами [28]. Наличие других кристаллических фаз этим методом не обнаружено. Следует отметить, что по данным [28] в ПС НФФ возможно присутствие микрокристаллических фаз типа ортофосфата натрия и Na2SiF6.

Рис. 2.

Дифрактограммы стекол: исходного НФФ, ПС НФФ и КС НФФ (излучение СuКα): 1 – НФФ исходное, 2 – ПС НФФ, 3 – КС НФФ-Cs (водно-аммиачный 0.6 M CsNO3 – 3 сут), 4 – КС НФФ-Cs (водный 0.6 M CsNO3 – 3 сут), 5 – КС НФФ-Cs (водный 0.3 M CsNO3 – 3 сут).

Установлено, что в процессе термообработки усадка образцов составляла 5–12% (табл. 1). Усадка определялась по изменению толщины образцов (погрешность измерения толщины образцов с помощью электронного штангенциркуля Dr.Iron составляла ±0.02 мм).

Таблица 1.

Оценка усадки ПС НФФ после термической обработки

Условия пропитки Толщина, мм Усадка, %
Без пропитки 1.79 12
Водно-аммиачный раствор без CsNO3 – 3 сут 1.91 5
Водный раствор 0.3 М CsNO3 – 1 сут 1.80 11
Водный раствор 0.3 М CsNO3 – 3 сут 1.79 12
Водный раствор 0.6 М CsNO3 – 3 сут 1.80 11

В табл. 2 приведены результаты химического анализа КС НФФ на содержание цезия (в пересчете на оксид). Приведенные данные общего содержания Cs2O демонстрируют тенденцию увеличения его содержания с увеличением времени пропитки и концентрации пропитывающего раствора.

Таблица 2.

Содержание Cs2O в образцах КС НФФ

Условия пропитки Cs2O, мас. %
Водный 0.3 М CsNO3 – 1 сут 0.79
Водный 0.3 М CsNO3 – 3 сут 0.87
Водный 0.6 М CsNO3 – 1 сут 1.18
Водный 0.6 М CsNO3 – 3 сут 1.73

Кроме того, по данным ЭДС было оценено распределение цезия по толщине образцов, которые показали, что цезий неравномерно распределен по толщине образца с учетом погрешности измерения (±0.19 мас. %). Для образцов, обработанных в течение 3 суток, отмечена тенденция уменьшения содержания цезия от края пластины к центру. Установлено, что общее содержание цезия в синтезированных КС увеличивается (0.79–1.73 мас. %) с повышением концентрации пропитывающего раствора нитрата цезия для выбранных условий синтеза (концентрация водных растворов CsNO3 0.3–0.6 M) и увеличением времени пропитки ПС (1–3 сут.) (рис. 3). Следует отметить, что наблюдаемый разброс концентраций в поверхностном слое и в центральной части образцов связан, скорее всего, с особенностями спекания ПС, а именно с улетучиванием цезия в процессе высокотемпературного спекания и происходящими диффузионными процессами, в ходе которых происходит перенос цезия к поверхности образцов [29].

Рис. 3.

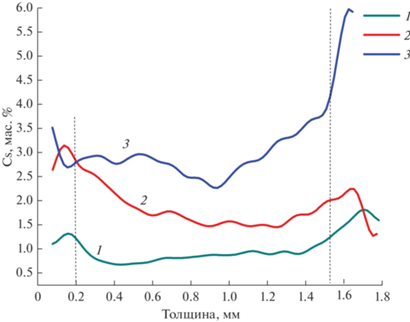

Распределение Cs по толщине образцов КС НФФ-Cs по данным ЭДС: 1 – 0.3 М CsNO3 – 1 сут, 2 –0.3 М CsNO3 – 3 сут, 3 – 0.6 М CsNO3 – 3 сут.

ЗАКЛЮЧЕНИЕ

Синтезированы образцы новых кварцоидных стекол, содержащих цезий, методом пропитки высококремнеземных ПС в водных растворах CsNO3. Установлено, что общее содержание цезия в КС увеличивается (0.79–1.73 мас. % в пересчете на Cs2O) с повышением концентрации пропитывающего раствора нитрата цезия для выбранных условий синтеза (концентрация водных растворов CsNO3 0.3 до 0.6 M) и увеличением времени пропитки ПС (1–3 сут). Полученные результаты дают основание продолжить исследования для отработки оптимальных условий синтеза кварцоидных стекол, содержащих цезий, с учетом их практического приложения.
