Физика и химия стекла, 2023, T. 49, № 4, стр. 417-431

Влияние беспорядка в структуре сегнетоэлектрического композитного материала xPbSe·(1 – x)PbSeO3 на размытость фазового перехода

В. В. Томаев 1, 2, *, Д. П. Данилович 1, С. С. Прошкин 3, **

1 Санкт-Петербургский государственный технологический институт (технический университет)
190013 Санкт-Петербург, Московский проспект, 26, Россия

2 Санкт-Петербургский горный университет
199106 Санкт-Петербург, 21-я линия, д. 2, Россия

3 Санкт-Петербургский государственный университет аэрокосмического приборостроения
190000 Санкт-Петербург, ул. Большая Морская, д. 67, лит. А, Россия

* E-mail: tvaza@mail.ru
** E-mail: stach@mail.ru

Поступила в редакцию 30.05.2022
После доработки 27.02.2023
Принята к публикации 06.04.2023

Полный текст (PDF)

Аннотация

В работе проведен анализ экспериментальных и теоретических исследований проблемы размытого фазового перехода в композитном материале xPbSe·(1 – x)PbSeO3, где х изменяется от 0 до 1. Уменьшение устойчивости селенида свинца (PbSe) достигнуто путем его окисления кислородом воздуха и образованием сегнетоэлектрической разупорядоченной моноклинной фазы селенита свинца (PbSeO3). Механизм окисления селенида свинца кислородом воздуха изучен методами рентгеновской дифрактометрии, оптического отражения в инфракрасной области спектра, рентгеновского эмиссионного анализа (метод химического сдвига), ядерного магнитного резонанса, исследования проводимости на переменном и постоянном токах, дифференциальной сканирующей калориметрии, другими методами. Причина размытости фазового перехода в композите xPbSe·(1 – x)PbSeO3, проанализирована на основании полученных экспериментальных данных.

Ключевые слова: селенид свинца, селенит свинца, размытие фазового перехода, структурный беспорядок, сегнетоэлектрик, закон Кюри–Вейса, композитный материал, кубическая фаза, моноклинная фаза

ВВЕДЕНИЕ

На сегодняшний день разработка новых материалов с управляемыми свойствами представляет актуальность для широкого круга приложений – от твердотельной [1–3] и плазменной электроники [4–6] до материаловедения и новых методов диагностики [7]. Решение таких задач требует разработки новых теорий, позволяющих описывать исследуемые явления на кинетическом уровне [1–7].

Особый интерес представляют активные диэлектрики, к числу которых принадлежат и сегнетоэлектрики со структурой перовскита, привлекают к себе повышенное внимание исследователей в качестве материалов для микроэлектроники благодаря наличию уникальных физико-химических свойств [8–10].

Управляя в таких материалах количеством собственных и примесных атомов, связанных с концентрацией дефектов и отклонением от стехиометрического состава, можно влиять на их электрические, оптические, механические и другие свойства [11–14].

Подтверждением этого являются работы, связанные с целенаправленным изменением состава, структуры и свойств сегнетоэлектрических материалов [15–19], результаты которых могут способствовать их более широкому внедрению в различные отрасли науки и техники.

Круг наиболее исследованных и предпочтительных сегнетоэлектриков давно известен [20, 21], поэтому, весьма перспективным направлением современной науки является поиск новых материалов, относящихся к сегнетоэлектрикам, обладающих высокой диэлектрической проницаемостью, наличием выраженного фазового перехода, температурой Кюри [22–24].

Для глубокого понимания микроскопического происхождения явления сегнетоэлектричества в качестве предпочтительных моделей могут быть использованы материалы с простой структурой, которые также легко могут быть интегрированы в современные сегнетоэлектрические устройства.

Вместе с тем об отсутствии сегнетоэлектрических свойств в бинарных кристаллах, за исключением HCl и HBr, известно давно [25]. Однако, в 1959 г. была предложена теория динамики решетки для щелочно-галогенидных кристаллов таких, как NaCl, и продемонстрирована возможность управления сегнетоэлектрическими свойствами в этих материалах. С позиции этой теории, реальный щелочно-галогенидный кристалл не является сегнетоэлектриком, поскольку ближний восстанавливающий кулоновский вклад в общую электронейтральность примерно вдвое больше дальнодействующего вклада, как отмечено в работах [26–28]. Как показали дальнейшие исследования, баланс этих двух вкладов может быть изменен путем введения в кристаллы некоторых примесей, деформаций или дефектов.

Халькогениды свинца имеют структуру NaCl и проявляют сильно выраженные сегнетоэлектрические свойства, сопровождающиеся аномально большим значением высокочастотной диэлектрической проницаемости в кубической фазе [29].

Для того, чтобы перевести бинарные халькогениды свинца, которые относятся к классу соединений А4В6, из виртуальных в реальные сегнетоэлектрики, необходимо уменьшить устойчивость кубической фазы [30–34].

Уменьшения устойчивости кубической фазы в бинарных халькогенидах свинца можно достичь увеличением концентрации нестехиометрических дефектов (вакансий, либо междоузлий металла или халькогена), легированием примесями других атомов, образованием тройных соединений из бинарных соединений и др. [35].

Отметим, что у материалов на основе соединений А4В6 температура фазового перехода, Тк, либо значительно ниже комнатных температур, либо существенно выше, что затрудняет практическое использование их необычных свойств при создании приборов.

Разработка технологических основ получения композитного наноматериала на основе селенида и селенита свинца, обладающего сегнетоэлектрическим фазовым переходом при температурах близких к комнатным (∼87°С) может быть перспективным направлением при создании материалов для микроэлектроники.

Целью исследований являлось обнаружение сегнетоэлектрического фазового перехода и влияние беспорядка в структуре сегнетоэлектрического композитного материала xPbSe·(1 – x)PbSeO3, где х изменяется от 0 до 1, на его размытость.

РАЗМЫТОСТЬ ФАЗОВЫХ ПЕРЕХОДОВ

Исследование фазовых переходов является одной из наиболее важных и в то же время наиболее трудных проблем термодинамики и статистики конденсированных систем [36–38].

В конденсированных средах при изменении температуры или давления происходит множество фазовых переходов различного типа и характера, которые необходимо учитывать как в научных исследованиях, так и в практических применениях [39–41].

Простейшая теория таких переходов основывается на термодинамических соображениях [42]. Термодинамическая теория фазовых переходов, впервые изложенная в 1937 г. Ландау в двух работах [43, 44] показывает, что устойчивость существования той или другой фазы заканчивается в одной точке, соответствующей определенной совокупности переменных системы. Ввиду этого в термодинамической теории переходов, где не учитываются флуктуации, любой переход следует рассматривать как точечный. Если предположить, что низкотемпературную фазу можно описывать некоторым параметром упорядочения ξ, то эта величина в точке фазового перехода Тк обращается в ноль. Согласно схеме феноменологической теории Ландау [45, 46], параметр ξ может обращаться в ноль скачком (фазовый переход первого рода), или непрерывно (фазовый переход второго рода). В плоскости переменных ξ и Т в этих случаях получаются различные графические изображения (рис. 1, (1) и (2)).

Рис. 1.

Температурная зависимость параметра упорядочения ξ при фазовых переходах: 1 – фазовый переход первого рода; 2 – фазовый переход второго рода.

Можно, однако, выбрать такое представление, в котором получаются тождественные графики [47]. Это будет, например, в случаях изменения массы, объема, поляризации или других аддитивных величин старой или новой фазы с температурой. В качестве примера на рис. 2 показано изменение массы m старой фазы в зависимости от температуры. Как в случае фазового перехода первого рода, так и в случае фазового перехода второго рода получается скачкообразное изменение массы старой фазы вещества при температуре Тк, соответствующей точке перехода. В этом случае ясно виден точечный характер фазового перехода, так как процесс перехода, т.е. смена фаз, происходят при одной, в рамках термодинамической теории строго определенной температуре.

Рис. 2.

Температурная зависимость изменения массы m старой фазы при фазовых переходах первого и второго родов.

Накопленные экспериментальные исследования [48] убедительно свидетельствуют о том, что предположение о точечном характере фазовых переходов является весьма упрощенным и во многих случаях фазовый переход происходит не при одной температуре, а простирается на определенный интервал температур или других переменных (давлений, концентраций и т.д.).

Подобные переходы достаточно распространены и объединяются под общим названием размытых фазовых переходов [49]. Можно предположить, что точечные переходы являются абстракциями, которые соответствуют переходам в бесконечных, идеальных, бездефектных системах.

Тогда для реальных систем должно наблюдаться определенное размытие фазовых переходов. Вопрос в том, в каком интервале простирается размытие перехода. В некоторых случаях, из-за особенностей структуры, размытие столь слабо выражено, что приближенно можно говорить о точечном фазовом переходе. Для других случаев фазовый переход может быть так сильно размыт, что трудно установить сам факт существования перехода.

В случае размытого фазового перехода, который может проявлять себя как результат размытия фазовых переходов первого и второго родов, для температурного изменения параметра упорядочения и объема старой фазы имеем графики, показанные на рис. 3, 4.

Рис. 3.

Температурная зависимость изменения параметра упорядочения ξ при размытых фазовых переходах.

Рис. 4.

Температурная зависимость изменения массы m старой фазы при размытом фазовом переходе.

Как видно, для размытых фазовых переходов исчезает резкая граница между фазовыми переходами первого и второго родов.

Фазовые переходы в сегнетоэлектриках, о которых мы сообщаем в настоящем исследовании, интерпретируются на основании теории Ландау–Гинзбурга–Девоншира [50].

В работе [51] Гинзбург и Ландау для объяснения фазового перехода в сверхпроводящих материалах дали симметрийное описание. В качестве параметра порядка они ввели комплексную волновую функцию сверхпроводящего конденсата. Эта работа внесла значительный вклад не только в разработку теории сверхпроводимости, но и значительно повлияла на многие области физики и математики. В частности, теория Гинзбурга–Ландау и ее применение к описанию вихревого состояния сверхпроводников послужила основанием для присуждения Нобелевской премии в 2003 г. Абрикосову и Гинзбургу.

Исследование общих закономерностей размытых фазовых переходов представляет интерес не только как логическое обобщение классического понятия фазового перехода, но и как перспектива создания материалов с заданными физическими свойствами и правильной интерпретации имеющихся экспериментальных данных.

Первые теоретические исследования размытых фазовых переходов начаты в 1963 г. на кафедре Теоретической физики Латвийского государственного университета им. П. Стучки, а первыми объектами изучения были сегнетоэлектрические твердые растворы [52–54].

Для объяснения основных закономерностей сегнетоэлектриков с размытым фазовым переходом в этих работах было дано математическое описание так называемой модели областей Кенцига. Согласно этой модели, сегнетоэлектрический кристалл вблизи точки фазового перехода расщепляется на ряд областей (области Кенцига), в которых наблюдаются интенсивные флуктуации поляризации.

Модель областей Кенцига была сначала применена для объяснения характера поведения теплоемкости и спонтанной поляризации. В более поздних работах эта модель была использована в основном для качественного, а в ряде случаев и количественного анализа поведения целого ряда физических величин: теплоемкости, спонтанной поляризации и диэлектрической проницаемости, коэффициента термического расширения, коэффициента теплопроводности, характеристик Мессбауера, смещения точки Кюри в сегнетоэлектриках под действием внешнего электрического поля, процесса релаксации и др.

Таким образом влияние беспорядка в структуре кристаллов на сегнетоэлектрический фазовый переход может проявляться как в изменении температуры перехода, так и в его размытии [46, 47, 53]. В отличие от нормальных сегнетоэлектрических фазовых переходов, при которых резкое изменение структуры и свойств кристалла происходит в определенной температурной точке (или при определенном значении других внешних параметров), в случае размытых фазовых переходов такую точку определить проблематично.

Аномалии физических характеристик вещества, связанные с размытыми фазовыми переходами, можно наблюдать в широком температурном интервале, составляющем десятки, а иногда и сотни градусов [54].

При этом вклад в размытие сегнетоэлектрического фазового перехода в реальных образцах могут вносить неоднородности химического состава и распределения дефектов, размерные эффекты (например, в тонких пленках и мелкозернистой керамике), неоднородные внутренние и внешние напряжения. В макроскопически однородных образцах сегнетоэлектрические фазовые переходы могут размываться точечными дефектами, если их концентрация достаточно высока [55]. Все перечисленные факторы непосредственно связаны с технологией получения и обработки реальных образцов, и их роль может быть сведена к минимуму технологическим путем.

Практический и научный интерес к проблеме размытости фазового перехода вытекает из свойств полиморфизма и связан со скачкообразным изменением многих физических свойств вещества, таких как: кристаллическая структура, тепловые, электрические, сегнетоэлектрические, магнитные, оптические и др. свойства [56].

Скачкообразное изменение физических свойств веществ при фазовых переходах служит основой для создания различного рода преобразователей. Для стабильной работы таких преобразователей необходимы достоверные данные о величине и закономерности изменения исследуемых эффектов в области фазовых переходов, о значении температурного интервала перехода, о влиянии примесей, отклонении от стехиометрии, влияние давления, электрического и магнитного полей, а также других внешних воздействий. Совокупность таких данных позволяет выявить пути повышения чувствительности, стабилизации и управления явлениями при фазовых переходах. Несмотря на множество экспериментальных и теоретических работ, посвященных исследованию фазовых переходов в твердых телах, остается все еще много невыясненных вопросов. В частности, возникает много вопросов относительно классификации фазовых переходов. Поэтому только более подробные исследования и интерпретация полученных результатов дают возможность выявлять характерные изменения физических свойств при фазовых переходах, устанавливать закономерности изменения сосуществующих фаз в области перехода, управлять свойствами петли гистерезиса и анализировать влияние на все это внешних воздействий.

Исследования в этой области все время продолжаются и многие, ранее существовавшие представления, претерпевают эволюционные изменения [57–59].

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Для исследований использованы образцы PbSe в виде измельченных порошков, спрессованных таблеток, поликристаллических пленок, ограненных кристаллов, которые получены из шихты, отвечающей стехиометрии PbSe, термической обработкой в вакууме по методике, описанной в работе [60]. Методика позволяла исключить присутствие включений второй фазы и сводила к минимуму концентрацию собственных дефектов.

Исходные образцы PbSe помещались сначала в керамический тигель, а затем в программируемую муфельную печь сопротивления, которую предварительно нагревали до температуры 500°С, и выдерживали в течение 0.5–4 ч в атмосфере кислорода с целью осуществления химической реакции.

Полномасштабный анализ механизмов окисления кислородом воздуха полупроводниковых образцов PbSe с различной степенью закристаллизованности и различными геометрическими формами проведен методами электронной микроскопии, рентгенофазового анализа, Оже-электронного микроанализа, температурных исследований проводимости на постоянном токе, импедансной спектроскопии, химического сдвига, эллипсометрического контроля, инфракрасной спектроскопии, другими методами [19, 55, 60].

Необходимо отметить, что большая часть исследуемых образцов на основе селенида и селенита свинца имеет поликристаллическое строение, состоящее из агрегатов хаотически ориентированных мелких кристаллов разного размера и произвольной формы, называемых кристаллитами или кристаллическими зернами, что должно способствовать размытию фазовых переходов.

Кроме того, известно [35], что в селениде свинца концентрация собственных дефектов достаточно высока, а это тоже должно способствовать размытию фазовых переходов.

ПОЛУЧЕННЫЕ РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Состав. Рентгенофазовый анализ (РФА). Фазовый состав продуктов реакции при окислении селенида свинца в атмосфере сухого воздуха, анализировался методом рентгеновской дифрактометрии на дифрактометре ДРОН-3 с использованием CuKα-излучения в непрерывном режиме при напряжении 25 кВ и силе тока 20 мА. Точность оценки угла при этом составляла 0.001°. Для идентификации фаз использовали базы данных ASTM.

Обнаружено, что на рентгеновских спектрах образцов окисленных в течение 0.5 ч присутствуют преимущественно рефлексы кубической фазы PbSe, а на рентгеновских спектрах образцов, окисленных в течение 4 ч – рефлексы моноклинной фазы PbSeO3. Для всех остальных образцов PbSe окисленных кислородом воздуха при температурах 500°С и находящихся внутри временного диапазона 0.5–4 ч, на рентгеновских спектрах наблюдается одновременное присутствие рентгеновских рефлексов обоих фаз, с тенденцией увеличения фазы PbSeO3 по мере увеличения времени окисления [19, 55, 60].

Структура. Структурный анализ (СА). Проводился методами: сканирующей электронной микроскопии (СЭМ) на микроскопе Carl Zeiss SUPRA-40VP [19, 55, 60]; ИК-Фурье спектроскопии на спектрометре Perkin-Elmer 1760X (США) [19, 55, 60]; рентгеновского эмиссионного анализа (метод химического сдвига (ХС)) на спектрометре типа Кошуа [19, 55, 60], ядерного магнитного резонанса (ЯМР) на спектрометре Bruker Avance III 400 WB на ядрах 77Se [19, 55, 60].

Методом СЭМ установлено [19, 55, 60], что структура поверхности пленок PbSe состоит из отдельных кубических кристаллов ориентированных вдоль направления (111) с размером 150–200 нм, а структура поверхности окисленных при 500°C, 60 мин пленок имеет другую структуру (моноклинную, PbSeO3) со средним размером отдельных кристаллов 250–400 нм.

Подтверждено наличие селенит-групп у окисленных порошков (1 – х)PbSe·xPbSeO3, х = = 0–1 по данным ИК спектров отражения в диапазоне 400–900 см–1 [19, 55, 60] и их полным отсутствием у исходного порошка PbSe. Свободный ${\text{SeO}}_{3}^{{2 - }}$ ион обладает фундаментальными колебаниями с частотами ν1 (A1) – 788 см–1, ν2 (A1) – 450 см–1, ν3(E) – 740 см–1 и ν4(E) – 395 см–1, которые активны как в ИК спектрах, так и в комбинационном рассеянии.

При окислении порошкообразного селенида свинца в атмосфере сухого воздуха при температуре, не превышающей 500°С, рентгеновский эмиссионный анализ (метод химического сдвига (ХС)) на спектрометре типа Кошуа позволил сделать следующие выводы [19, 55, 60]: внутри образца PbSe встречается только фаза селенида свинца; внешняя оболочка зерен PbSe формируется начиная с комнатной температуры и содержит фазу PbSeO3; при повышении температуры объем фазы PbSeO3 на поверхности PbSe увеличивается пропорционально уменьшению содержания фазы PbSe; других фаз, кроме PbSe и PbSeO3 не обнаружено в исследуемых образцах при нагревании.

При окислении порошкообразного селенида свинца в атмосфере сухого воздуха при температуре, не превышающей 500°С, наблюдается образование поверхностного слоя PbSeO3 толщиной ~300–700 нм [19, 55, 60]. При этом химический сдвиг ядер 77Se на спектрах ЯМР образцов при 500°С практически не меняется от времени отжига, что свидетельствует о замедлении или завершении процессов изменения локального окружения атомов селена, связанных с диффузией кислорода и релаксацией дефектов в объеме образца уже после 15 мин отжига, в то время как кристаллическая структура поверхностной пленки PbSeO3 продолжает формироваться в течение нескольких часов. Таким образом, при помощи твердотельной спектроскопии ЯМР можно наблюдать изменение локального окружения атомов селена при малых временах термического окисления селенида свинца по изменению химического сдвига сигнала от ядер 77Se.

Свойства. Анализ фазового перехода (АФП). Проводился методами: импедансной спектроскопии; измерения проводимости на постоянном токе; дифференциальной сканирующей калориметрии.

Исследованы изменения сопротивления поликристаллических пленок и спрессованных таблеток в интервале температур 298–498 K в атмосфере сухого воздуха [19, 55, 60] на постоянном токе. Исследовались образцы двух видов – пленки толщиной 1 мкм и площадью 1 × 2 мм и прессованные таблетки диаметром 8 и высотой 6 мм. Следует отметить, что оба вида образцов имеют зернистую структуру, причем пленки сформированы вакуумным испарением, и размер зерен по результатам электронной микроскопии составляет 1–3 мкм, а таблетки изготовлены методом холодного прессования из порошка с размером гранул 3–5 мкм. На рис. 5 представлены температурные зависимости электрического сопротивления пленки и спрессованной таблетки селенида свинца в атмосфере сухого воздуха.

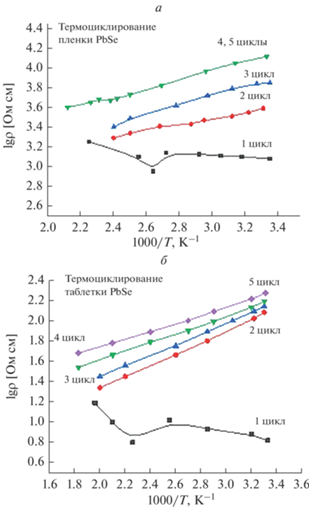

Рис. 5.

Удельное сопротивление пленки (а), удельное сопротивление таблетки (б).

Выявлено аномальное изменение электрического сопротивления на начальном этапе окисления как для пленок, так и для компактированного материала, а дальнейшее окисление способствует капсулированию зерен PbSe диэлектрической оболочкой PbSeO3 и плавному возрастанию сопротивления материала по мере окисления.

Вблизи температуры 77 ± 15°С у обоих образцов (пленки и таблетки) появился аномальный скачок сопротивления, который, очевидно связан с наличием фазового перехода. Разный характер скачка сопротивления и разная размытость перехода указывают на различную дисперсность и морфологию исследуемых образцов.

С целью уточнения предположения о существовании фазового перехода в двухфазном материале (1 – х)PbSe·хPbSeO3 и изучения температурной зависимости диэлектрической проницаемости ε'(Т) на рис. 6 приведены соответствующие графики при постоянных частотах 1, 10 и 100 кГц методом импедансной спектроскопии [19, 55, 60].

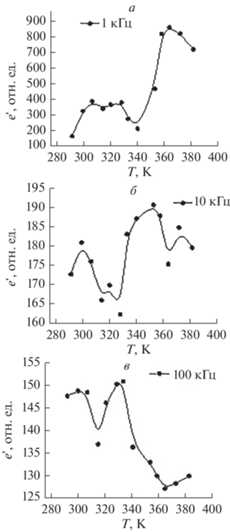

Рис. 6.

Температурные зависимости ε'(Т) материала (1 – х)PbSe·хPbSeO3 при частотах 1 (а), 10 (б) и 100 кГц (в).

Порошок PbSe подвергался термической обработке в атмосфере кислорода при температуре 550°С в течение 2 ч. Температурная зависимость на частоте 1 кГц характеризуется наличием аномального изменения диэлектрической проницаемости в интервале температур 25–125°С и его слабой зависимостью при более высоких частотах (10 и 100 кГц).

Такое изменение диэлектрической проницаемости на низких частотах может быть связано с фазовым переходом в PbSeO3 при температуре Тс ≈ 77 ± 15°С. При более высоких частотах влияние высокоомной части PbSeO3 материала становится существенно меньше, и мы фактически наблюдаем диэлектрическую проницаемость фазы PbSe.

Согласно теории Ландау [42–44], в точке сегнетоэлектрического фазового перехода зависимость диэлектрической проницаемости ε'(Т) должна иметь особенность (разрыв или расходимость), что мы и наблюдаем на низких частотах (1 кГц) в диапазоне температур 77–127°С.

Для изучения структурных и фазовых изменений на начальных этапах окисления в атмосфере сухого воздуха (∼105 Па) проведены исследования температурной зависимости сопротивления поликристаллических образцов селенида свинца в форме пленки и таблетки на постоянном токе.

На рис. 7 представлены температурные зависимости удельного сопротивления ρ(Т) селенида свинца в атмосфере сухого воздуха в виде прессованной таблетки (а) и в виде пленки (б). На обоих графиках обнаруживается резкий пик, связанный с образованием новой фазы и наличием фазового перехода при температуре Тс ≈ 77 ± 15°С.

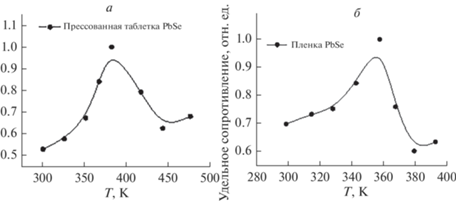

Рис. 7.

Температурные зависимости удельного сопротивления PbSe в атмосфере сухого воздуха (~105 Па) в форме прессованной таблетки (а) и в виде пленки (б).

На рис. 8 представлен график зависимости обратной величины действительной части ε' диэлектрической проницаемости вещества от температуры при частоте 1 кГц. Известно, что постоянная Кюри–Вейсса составляет ∼105 K для переходов типа смещения и ∼103 K для перехода типа порядок–беспорядок.

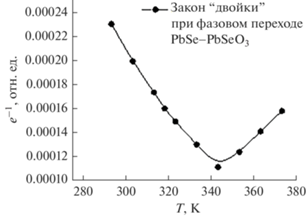

Рис. 8.

Зависимость 1/ε' от температуры для композита (1 – х)PbSe·хPbSeO3 при частоте 1 кГц.

Из экспериментальных данных, представленных на рис. 8 определена величина константы Кюри для композита (1 – х)PbSe·хPbSeO3, которая оказалась равной ∼1.5 × × 106 K. Из этого же графика можно определить величину ${{{{\chi }_{ + }}} \mathord{\left/ {\vphantom {{{{\chi }_{ + }}} {{{\chi }_{ - }}}}} \right. \kern-0em} {{{\chi }_{ - }}}},$ которая выражает отношение наклонов d(1/ε')/dT ниже и выше температуры Кюри (ТС). Здесь ${{\chi }_{ + }}$ и ${{\chi }_{ - }}$ диэлектрические восприимчивости для областей Т < ТС и Т > ТС.

Для нашего случая эта величина оказалась равна

$\frac{{{{\chi }_{ + }}}}{{{{\chi }_{ - }}}} = - 1.85 \approx - 2.$

Из исследований следует, что температура Кюри в композите (1 – х)PbSe·хPbSeO3 равна ТС = 77 ± 15°С.

Таким образом, в двухфазном материале (1 – х)PbSe·хPbSeO3 наблюдается удовлетворительное соответствие температурной зависимости ε' закону Кюри–Вейсса.

Высокие значения постоянной Кюри (∼1.5 × 106 K) могут быть объяснены переходами типа смещения.

То, что отношение ${{{{\chi }_{ + }}} \mathord{\left/ {\vphantom {{{{\chi }_{ + }}} {{{\chi }_{ - }}}}} \right. \kern-0em} {{{\chi }_{ - }}}}$ с некоторым приближением равно –2, свидетельствует о наличии в исследуемых образцах фазового перехода второго рода, типа металл–диэлектрик.

Таким образом, исследование электрических свойств двухфазного композитного материала (1 – х)PbSe·хPbSeO3 методом импедансной спектроскопии в диапазоне температур 20–120°С подтвердило результаты, полученные ранее методами рентгенофазового анализа, химического сдвига, температурных измерений проводимости на постоянном токе, связанные с наличием в исследуемых образцах только двух фаз PbSe и PbSeO3.

Результаты работы, изложенные в настоящей статье, находят поддержку и процитированы в публикациях коллег, проводящих исследования по окислению селенида свинца как фундаментального, так и прикладного характера [61–74].

В настоящей работе сегнетоэлектрический фазовый переход в структуре композитного материала xPbSe·(1 – x)PbSeO3, где х изменяется от 0 до 1 был обнаружен на основании анализа диэлектрической проницаемости от температуры. С другой стороны, в работе [75] проведен сравнительный анализ двух графиков, теплоемкости и диэлектрической проницаемости титаната бария от температуры и было обнаружено, что оба графика имеют резкие температурные максимумы вблизи 80°С. Это позволяет предположить, что дальнейшие исследования теплоемкости от температуры в структуре композитного материала xPbSe·(1 – x)PbSeO3, где х изменяется от 0 до 1 по методикам [76, 77] позволят обнаружить температурные максимумы, как и для зависимости диэлектрической проницаемости от температуры. Поэтому исследования в этом направлении будут продолжены.

ЗАКЛЮЧЕНИЕ

Предложен метод получения композита (1 – х)PbSe·xPbSeO3, где х = 0–1, путем окисления кислородом воздуха полупроводниковых образцов PbSe в форме порошка, пленки или компактированного материала.

Впервые для структуры PbSeO3 оценен фактор устойчивости по Гольдшмидту ${{t}_{{{\text{PbSe}}{{{\text{O}}}_{{\text{3}}}}}}}$ ≈ 0.83, и показано, что структура может быть отнесена к перовскитоподобной и обладать сегнетоэлектрическими свойствами.

В композите (1 – х)PbSe·xPbSeO3 обнаружен сегнетоэлектрический фазовый переход, соответствующий закону Кюри–Вейсса, определена температура Кюри Tc ≈ 77 ± 15°С, а также зарегистрированы аномально-высокие значения диэлектрической проницаемости на низких частотах εн. ч. = ∼380–15000 отн. ед. (при частотах от 1 кГц и ниже).

Рассчитана постоянная Кюри–Вейсса для фазового перехода PbSe → PbSeO3 (С = = ∼1.5 × 106°С) и по ее величине согласно теории Девоншира оценен тип фазового перехода, который отнесен к переходам смещения.

Показана принципиальная возможность формирования мельчайших (вплоть до нанометровых) зерен PbSe в диэлектрической матрице PbSeO3.

Обнаружение в исследуемом композите (1 – х)PbSe·xPbSeO3 позисторного эффекта, наличие слоя аморфного биселенита Pb(HSeO3)2⋅nH2O на поверхности, а также низкотемпературного сегнетоэлектрического фазового перехода предрасполагают к изготовлению на его основе чувствительных сенсорных элементов.

Размытость фазового перехода в структуре сегнетоэлектрического композитного материала xPbSe·(1 – x)PbSeO3, проявляющаяся как в изменении температуры перехода, так и в его размытии и объясняется на основании поликристаллического строения большинства исследуемых образцов, состоящих из агрегатов хаотически ориентированных мелких кристаллов разного размера и произвольной формы, а также высокой концентрации собственных дефектов типичных для рассматриваемых соединений.
