Физика и химия стекла. T. 49, Номер 6, 2023

  1. На главную
  2. Электронные версии
  3. Физика и химия стекла
  4. T. 49, № 6, 2023

Физика и химия стекла, 2023, T. 49, № 6, стр. 597-605

Люминесцентные свойства композиционных материалов на основе пористых стекол, активированных серебром и лантаном

М. А. Гирсова 1, *, Л. Н. Куриленко 1, И. Н. Анфимова 1, Т. В. Антропова 1

1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

* E-mail: girsovama@yandex.ru

Поступила в редакцию 30.06.2023
После доработки 02.08.2023
Принята к публикации 07.08.2023

Полный текст (PDF)

Аннотация

Синтезированы композиционные материалы (КМ) на основе матриц из высококремнеземных нанопористых стекол, активированных серебром и лантаном. Установлено, что образцы КМ в зависимости от состава обладают люминесценцией в УФ, фиолетово-синем, зеленом, красном и инфракрасном спектральных диапазонах, обусловленной присутствием изолированных Ag+-ионов, парных центров Ag+–Ag+, молекулярных кластеров и наночастиц серебра, кислородных вакансий в La2O3 наряду с различными кремниевыми дефектными центрами.

Ключевые слова: композиционные материалы, высококремнеземное нанопористое стекло, серебро, лантан, люминесценция

ВВЕДЕНИЕ

Известно, что различные материалы (стекла, нанокомпозиты, покрытия, цеолиты), активированные серебром (в присутствии или без La2O3), обладают люминесценцией в УФ, видимом и ближнем ИК диапазонах за счет ионов, молекулярных кластеров (МК), наночастиц (НЧ) серебра [1–7]. Для наночастиц La2O3 характерна люминесценция в диапазоне 370–650 нм, которую приписывают одиночно ионизированным кислородным вакансиям в La2O3, и излучение является результатом радиоактивной рекомбинации фотогенерированной дырки с электроном, занимающим кислородную вакансию [1, 8–12].

Известно, что на интенсивность и положение полос фотолюминесценции влияет режим (температура и длительность) тепловой обработки материалов [1, 3–7].

Тепловая обработка (отжиг) материалов, активированных серебром либо серебром и лантаном, приводит к формированию НЧ серебра (НЧ Ag) и НЧ La2O3 [1–5]. В такого рода полупроводниковых материалах формирование наночастиц приводит к межфазному взаимодействию между НЧ Ag и НЧ La2O3, к возникновению явления поверхностного плазмонного резонанса (ППР) НЧ Ag [1, 2]. Увеличение концентрации НЧ Ag в материале приводит к агрегации плазмонных частиц и их более тесной упаковке, благодаря чему происходит снижение интенсивности фотолюминесценции и скорости рекомбинации электронно-дырочных пар в процессе переноса заряда из возбужденного состояния в основное состояние, а фотокаталитическая активность материала, наоборот, увеличивается [13, 14].

С учетом вышесказанного представляло интерес исследовать люминесцентные свойства термообработанных композиционных материалов, в которых одновременно присутствует и серебро, и лантан.

В настоящей работе методом люминесцентной спектроскопии проведено исследование композиционных материалов на основе высококремнеземных нанопористых стекол, активированных серебром либо серебром и лантаном, подвергнутых высокотемпературной изотермической выдержке.

ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

Объектами исследования являлись композиционные материалы (КМ) на основе нанопористых высококремнеземных стекол (ПС-8В-НТ-120), активированных серебром либо серебром и лантаном.

Образцы ПС-8В-НТ-120 (средний диаметр пор в диапазоне 3–5 нм, пористость ~30%) состава по анализу, мас. %: 0.30 Na2O, 3.14 B2O3, 0.11 Al2O3, 96.45 SiO2 были получены по методике [15]. Для получения КМ образцы ПС-8В-НТ-120 были пропитаны в водно-солевых растворах AgNO3 с добавлением или без La(NO3)3 (массовое соотношение нитратов в растворе Ag/La составляло 1 : 1 и 10 : 1, далее КМ обозначены как 100Ag, 100Ag/10La, 100Ag/100La) с последующей тепловой обработкой КМ в воздушной атмосфере по специально разработанному температурно-временному режиму с изотермической выдержкой при температуре Тт.о = 800°C [16]. При приготовлении растворов для синтеза КМ использовали нитрат серебра AgNO3 (марка реактива “х. ч.”, 99.9%) и 6-водный нитрат лантана La(NO3)3·6H2O (марка реактива “х. ч.”, 99.0%). По данным химического анализа КМ содержат, мас. %: (0.14–0.20) Na2O, (0.01–0.05) K2O, (0.60–0.79) Ag2O. Содержание серебра и щелочных металлов определяли методом пламенной фотометрии на спектрометре iCE 3000 (Thermo Fisher Scientific). Стандартное квадратичное отклонение для Na2O составляло 0.2–1.1%, для K2O – 0.1–0.5%, для Ag2O – 0.1–0.8%. Исследования КМ 100Ag/10La, 100Ag/100La в сравнении с КМ 100Ag (образцы КМ в форме плоскопараллельных пластин толщиной 1.50 ± 0.15 мм) методом люминесцентной спектроскопии были выполнены при комнатной температуре с помощью спектрофлуориметра RF 6000, SHIMADZU Corp. (источник возбуждения – ксеноновая лампа 150 Вт).

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Ранее было установлено, что для ПС-8В-НТ-120 характерна УФ люминесценция с максимумом при λлюм = 320 нм (при λвозб = 250 нм) [17], которая может быть связана с =Si0 центрами (электронный переход ${{S}_{1}} \to {{S}_{0}}$) [18], а также сине-зеленая люминесценция с максимумом при λлюм = 450 нм (при λвозб = 380 нм) [19]. Авторы [18, 20, 21] связывают такую люминесценцию с =Si0 центрами (электронный переход ${{T}_{1}} \to {{S}_{0}}$) и c нейтральными вакансиями кислорода O3≡Si–Si≡O3 (the neutral oxygen vacancy, NOV).

Для всех синтезированных КМ характерна ИК люминесценция в области 800–900 нм (с максимумом в диапазоне 850–880 нм (~1.41–1.46 эВ)) вне зависимости от длины волны возбуждения в диапазоне 200–380 нм. На рис. 1 представлены в качестве примера спектры ИК люминесценции для КМ 100Ag при λвозб от 220 до 380 нм. Следует отметить, что у образцов КМ 100Ag с ростом длины волны возбуждения (350, 360, 380 нм) была обнаружена только ИК люминесценция в области 800–900 нм вне зависимости от λвозб (интенсивность ИК люминесценции сохраняется), а люминесценция в диапазоне 380–790 нм для этих образцов не наблюдалась.

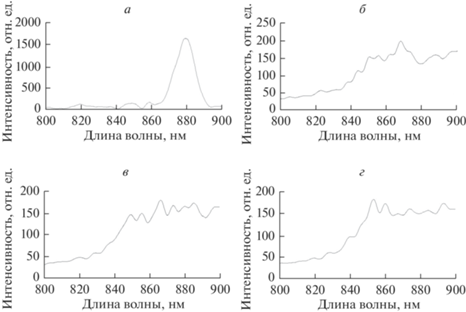

Рис. 1.

Спектры ИК люминесценции КМ 100Ag в зависимости от длины волны возбуждения λвозб: а – 220, б – 350, в – 360, г – 380 нм.

На рис. 2 показаны спектры УФ люминесценции для образцов всех синтезированных КМ при λвозб = 200 нм. Следует отметить, что интенсивность люминесценции у КМ 100Ag/10La гораздо выше по сравнению с КМ 100Ag и 100Ag/100La. Для КМ 100Ag характерна широкополосная УФ люминесценция в области 210–270 нм (с максимумами при 218, 235, 247 (основной максимум), 266 нм) и узкая полоса люминесценции с максимумом при 365 нм, а для КМ 100Ag/10La – широкая полоса с максимумом при 249 нм и узкая полоса при 367 нм. Для КМ 100Ag/100La обнаружены узкие полосы УФ люминесценции с максимумами при 220, 228, 233, 240, 248, 260, 270, 280, 350, 365, 375 нм.

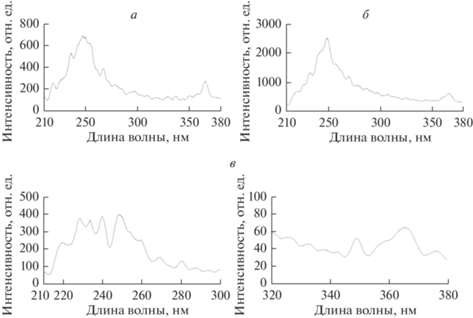

Рис. 2.

Спектры УФ люминесценции (при λвозб = 200 нм) в зависимости от состава КМ: а – 100Ag, б – 100Ag/10La, в – 100Ag/100La.

Следует отметить, что при λвозб = 220 нм (рис. 3) у всех исследованных образцов КМ было отмечено снижение интенсивности полос УФ люминесценции в диапазоне 210–380 нм примерно в 1.3–4.5 раза по сравнению со спектрами, представленным на рис. 2. Форма спектров и положение полос люминесценции при 245 и 366 нм сохраняется только у КМ 100Ag/10La по сравнению со спектром при λвозб = 200 нм (рис. 2б). Для КМ 100Ag и КМ 100Ag/100La, помимо снижения интенсивности люминесценции при λвозб = 220 нм), было установлено следующее. Для КМ 100Ag была обнаружена только одна узкая полоса люминесценции слабой интенсивности с максимумом при 365 нм, а для КМ 100Ag/100La – слабые полосы в диапазоне 230–270 нм с максимумами при 234, 241, 247, 262, 268 нм.

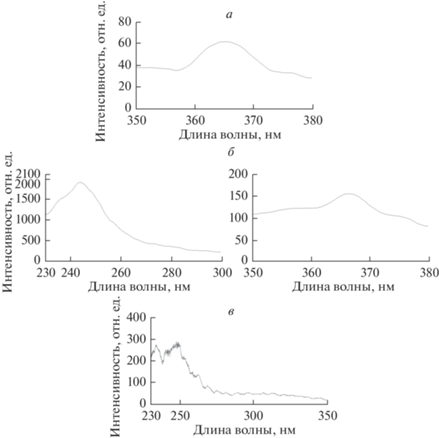

Рис. 3.

Спектры УФ люминесценции (при λвозб = 220 нм) в зависимости от состава КМ: а – 100Ag, б – 100Ag/10La, в – 100Ag/100La.

Спектры видимой и ИК люминесценции (в диапазоне 380–810 нм) образцов КМ 100Ag/10La и 100Ag/100La при λвозб = 350, 360, 380 нм представлены на рис. 4 и 5.

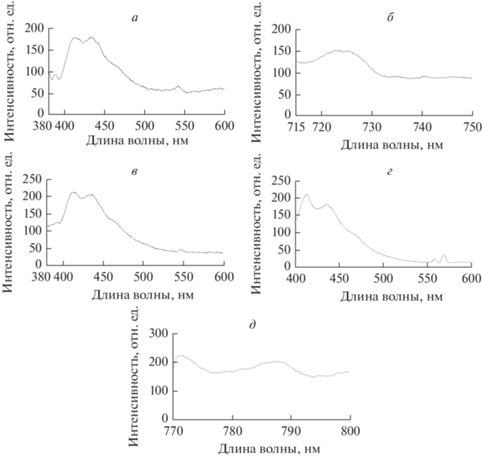

Рис. 4.

Спектры люминесценции КМ 100Ag/10La в зависимости от длины волны возбуждения λвозб: а, б – 350, в – 360, г, д – 380 нм.

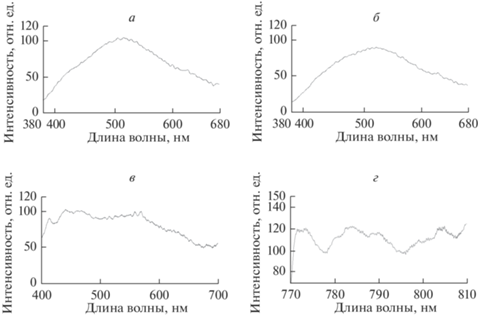

Рис. 5.

Спектры люминесценции КМ 100Ag/100La в зависимости от длины волны возбуждения λвозб: а – 350, б – 360, в, г – 380 нм.

При λвозб = 350 нм (рис. 4а, б) на спектрах люминесценции КМ 100Ag/10La присутствует пять полос видимой люминесценции с максимумами при λлюм = 389, 413, 435, 542, 725 нм. При λвозб = 360 нм (рис. 4в) на спектре люминесценции КМ 100Ag/10La обнаружена фиолетово-синяя люминесценция (λлюм = 392, 413, 435 нм) и зеленая люминесценция (λлюм = 546 нм). При λвозб =  380 нм на спектре люминесценции КМ 100Ag/10La (рис. 4г, д) видны полосы фиолетово-синей люминесценции (λлюм = 413, 436 нм), зеленой люминесценции (λлюм =  558 нм), желтой люминесценции (λлюм = = 568 нм), инфракрасной люминесценции (λлюм = 771 и 787 нм). Следует отметить, что в отличие от λвозб = 350 нм, при большей длине волны возбуждения (λвозб = 360 и 380 нм) красная люминесценция в указанных КМ не обнаружена.

У КМ 100Ag/100La при λвозб = 350 и 360 нм (рис. 5а, б) обнаружена широкополосная люминесценция в диапазоне 380–680 нм с максимумами при λлюм = 515 нм и λлюм = = 523 нм. У КМ 100Ag/100La при λвозб = 380 нм (рис. 5в, г) была выявлена фиолетово-синяя (λлюм = 413, 442, 468 нм), зелено-желтая (λлюм = 559, 570 нм) и ИК люминесценция (λлюм = 774, 784, 790, 804 нм) слабой интенсивности.

Рассмотрим возможные причины возникновения люминесценции исследованных материалов.

Обнаруженная у всех синтезированных КМ ИК люминесценция в области 800–900 нм может быть связана с МК и НЧ Ag [4, 22], а также с немостиковыми кислородными дефектами (nonbridging oxygen defects, NBO) [23].

УФ (λлюм = 350, 365–367, 375 нм) и фиолетовая (λлюм = 389, 392 нм) люминесценция, возможно, связана с Ag+ ионами [7, 24, 25]. Возникновение узких полос фиолетово-синей люминесценции (λлюм = 413, 468 нм) может быть связано с кислородными вакансиями в La2O3 [8, 9]. Кроме того, полосы фиолетово-синей люминесценции при 413, 435, 436, 442 и 468 нм, по всей вероятности, следует отнести к люминесценции МК серебра [6, 7, 26–30]. Обнаруженная зеленая люминесценция (λлюм = 515, 523, 542, 546, 558 нм) может быть связана с МК Ag1, Ag2, Ag3 и с Ag+–Ag+ парами [6, 7, 25, 31]. Появление желтой люминесценции (λлюм = 568, 570 нм) и красной люминесценции (λлюм = 725 нм) может быть обусловлено люминесценцией МК Ag3 [6, 31] и НЧ Ag [31]. ИК люминесценция (λлюм = 771, 774, 784,787, 790, 804 нм), скорее всего, возникает из-за НЧ Ag [6, 22].

Обнаруженная УФ люминесценция в области 218–280 нм (~4.43–5.69 эВ), возможно, относится к различным кремниевым дефектным центрам и кислородным вакансиям в ПС-матрице [32–36].

ЗАКЛЮЧЕНИЕ

Синтезированы образцы композиционных материалов на основе матриц из нанопористых высококремнеземных стекол путем их пропитки в водных растворах AgNO3 без, либо в присутствии La(NO3)3 с последующей тепловой обработкой в воздушной атмосфере при 800°C.

Установлено, что синтезированные композиционные материалы обладают люминесценцией в широком спектральном диапазоне от УФ до ближней ИК области, благодаря присутствию различных активных центров, включая изолированные Ag+ ионы, Ag+–Ag+ пары, молекулярные кластеры и наночастицы серебра, кислородные вакансии в La2O3.

Список литературы

  1. Jbeli R., Boukhachem A., Jemaa I.B., Mahdhi N., Saadallah F., Elhouichet H., Alleg S., Amlouk M., Ezzaouïa H. An enhancement of photoluminescence property of Ag doped La2O3 thin films at room temperature // Spectrochimica Acta Part A: Molecular and Biomolecular Spectroscopy. 2017. V. 184. № 5. P. 71–81. https://doi.org/10.1016/j.saa.2017.04.072

  2. Venkataswamy P., Sudheera M., Vaishnavi K., Ramaswamy K., Ravi G., Vithal M. A New Ag/AgBr/LaAlO3 Plasmonic Composite: Synthesis, Characterization, and Visible-Light Driven Photocatalytic Activity // Journal of Electronic Materials. 2020. V. 49. № 4. P. 2358–2370. https://doi.org/10.1007/s11664-019-07938-5

  3. Kumar P., Mathpal M.C., Tripathi A.K., Prakash J., Agarwal A., Ahmad M.M., Swart H.C. Plasmonic resonance of Ag nanoclusters diffused in soda-lime glasses // Physical Chemistry Chemical Physics. 2015. V. 17. № 14. P. 8596–8603. https://doi.org/10.1039/c4cp05679e

  4. Lin H., Imakita K., Gui S.C.R., Fujii M. Near infrared emission from molecule-like silver clusters confined in zeolite A assisted by thermal activation // Journal of Applied Physics. 2014. V. 116. P. 013509/1–013509/5. https://doi.org/10.1063/1.4886697

  5. Véron O., Blondeau J.P., Abdelkrim N., Ntsoenzok E. Luminescence Study of Silver Nanoparticles Obtained by Annealed Ionic Exchange Silicate Glasses // Plasmonics. 2010. V. 5. P. 213–219. https://doi.org/10.1007/s11468-010-9136-9

  6. Sgibnev Y.M., Nikonorov N.V., Ignatiev A.I. High efficient luminescence of silver clusters in ion-exchanged antimony-doped photo-thermo-refractive glasses: Influence of antimony content and heat treatment parameters // Journal of Luminescence. 2017. V. 188. P. 172–179. https://doi.org/10.1016/j.jlumin.2017.04.028

  7. Dubrovin V.D., Ignatiev A.I., Nikonorov N.V., Sidorov A.I., Shakhverdov T.A., Agafonova D.S. Luminescence of silver molecular clusters in photo-thermo-refractive glasses // Optical Materials. 2014. V. 36. № 4. P. 753–759. https://doi.org/10.1016/j.optmat.2013.11.018

  8. Hu C., Liu H., Dong W., Zhang Y., Bao G., Lao C., Wang Z.L. La(OH)3 and La2O3 Nanobelts-Synthesis and Physical Properties // Advanced Materials. 2007. V. 19. P. 470–474. https://doi.org/10.1002/adma.200601300

  9. Mu Q., Wang Y. Synthesis, characterization, shape-preserved transformation, and optical properties of La(OH)3, La2O2CO3, and La2O3 nanorods // Journal of Alloys and Compounds. 2011. V. 509. № 2. P. 396–401. https://doi.org/10.1016/j.jallcom.2010.09.041

  10. Anastasiadou T., Loukatzikou L.A., Costa C.N., Efstathiou A.M. Understanding the Synergistic Catalytic Effect between La2O3 and CaO for the CH4 Lean De-NOx Reaction: Kinetic and Mechanistic Studies // The Journal of Physical Chemistry B. 2005. V. 109. P. 13693–13703. https://doi.org/10.1021/jp0515582

  11. Bilel C., Jbeli R., Jemaa I.B., Dabaki Y., Alzaid M., Saadallah F., Bouaicha M., Amlouk M. Synthesis and physical characterization of Ni-doped La2O3 for photocatytic application under sunlight // Journal of Materials Science: Materials in Electronics. 2021. V. 32. P. 5415–5426. https://doi.org/10.1007/s10854-021-05264-3

  12. Kabir H., Nandyala S.H., Rahman M.M., Kabir M.A., Pikramenou Z., Laver M., Stamboulis A. Polyethylene glycol assisted facile sol-gel synthesis of lanthanum oxide nanoparticles: Structural characterizations and photoluminescence studies // Ceramics International. 2019. V. 45. № 1. P. 424–431. https://doi.org/10.1016/j.ceramint.2018.09.18

  13. Dal’Toé A.T.O., Colpani G.L., Padoin N., Fiori M.A., Soares C. Lanthanum doped titania decorated with silver plasmonic nanoparticles with enhanced photocatalytic activity under UV-visible light // Applied Surface Science. 2018. V. 441. P. 1057–1071. https://doi.org/10.1016/j.apsusc.2018.01.291

  14. Kuzman S., Periša J., Đorđević V., Zeković I., Vukoje I., Antić Ž., Dramićanin M.D. Surface Plasmon Enhancement of Eu3+ Emission Intensity in LaPO4/Ag Nanoparticles // Materials. 2020. V. 13. P. 3071/1–3071/10. https://doi.org/10.3390/ma13143071

  15. Antropova T., Girsova M., Anfimova I., Drozdova I., Polyakova I., Vedishcheva N. Structure and spectral properties of the photochromic quartz-like glasses activated by silver halides // J. Non-Cryst. Solids. 2014. V. 401. P. 139–141.

  16. Girsova M.A., Golovina G.F., Kurilenko L.N., Anfimova I.N. Infrared Spectroscopy Study of Composite Materials Based on Nanoporous High-Silica Glasses Activated with Silver and Lanthanum Ions // Glass Physics and Chemistry. 2021. V. 47. Suppl. 1. P. S36–S40. https://doi.org/10.1134/S1087659621070051

  17. Гирсова М.А., Фирстов С.В., Анфимова И.Н., Головина Г.Ф., Куриленко Л.Н., Костырева Т.Г., Полякова И.Г., Антропова Т.В. Высококремнеземные стекла, легированные висмутом // Физика и химия стекла. Письма в журнал. 2012. Т. 38. № 6. С. 861–863.

  18. Sokolov V.O., Sulimov V.B. Theory of Twofold Coordinated Silicon and Germanium Atoms in Solid Silicon Dioxide // Phys. Stat. Sol. B. 1994. V. 186. № 3. P. 185–198.

  19. Antropova T.V., Girsova M.A., Anfimova I.N., Drozdova I.A. Spectral properties of the high-silica porous glasses doped by silver halides // Journal of Luminescence. 2018. V. 193. P. 29–33. https://doi.org/10.1016/j.jlumin.2017.09.005

  20. Gong-Ru L., Chung-Jung L., Chi-Kuan L., Li-Jen C., Yu-Lun C. Oxygen defect and Si nanocrystal dependent white-light and near-infrared electroluminescence of Si-implanted and plasma-enhanced chemical-vapor deposition-grown Si-rich SiO2 // Journal of Applied Physics. 2005. V. 97. P. 094306/1-094306/8. https://doi.org/10.1063/1.1886274

  21. López J.A., López J.C., Valerdi D.E.V., Salgado G.G., Díaz-Becerril T., Pedraza A.P., Gracia F.J.F. Morphological, compositional, structural, and optical properties of Si-nc embedded in SiOx films // Nanoscale Research Letters. 2012. V. 7. N 1. P. 604/1–604/10. https://doi.org/10.1186/1556-276x-7-604

  22. Andolina C.M., Crawford S.E., Smith A.M., Johnston K.A., Straney P.J., Marbella L.E., Tolman N.L., Hochuli T.J., Millstone J.E. Near-Infrared Photoluminescence from Small Copper, Silver, and Gold Nanoparticles // ChemNanoMat. 2018. V. 4. № 3. P. 265–268. https://doi.org/10.1002/cnma.201700382

  23. Zyubin A.S., Glinka Y.D., Mebel A.M., Lin S.H., Hwang L.P., Chen Y.T. Red and near-infrared photoluminescence from silica-based nanoscale materials: Experimental investigation and quantum-chemical modeling // The Journal of Chemical Physics. 2002. V. 116. № 1. P. 281–294. https://doi.org/10.1063/1.1425382

  24. Gaft M., Reisfeld R., Panczer G., Boulon G., Saraidarov T., Erlish S. The luminescence of Bi, Ag and Cu in natural and synthetic barite BaSO4 // Optical Materials. 2001. V. 16. № 1–2. P. 279–290. https://doi.org/10.1016/S0925-3467(00)00088-4

  25. Belharouak I., Weill F., Parent C., Flem G.L., Moine B. Silver particles in glasses of the “Ag2O–ZnO–P2O5” system // Journal of Non-Crystalline Solids. 2001. V. 293–295. P. 649–656. https://doi.org/10.1016/S0022-3093(01)00843-2

  26. González B.S., Blanco M.C., López-Quintela M.A. Single step electrochemical synthesis of hydrophilic/hydrophobic Ag5 and Ag6 blue luminescent clusters // Nanoscale. 2012. V. 4. P. 7632–7635. https://doi.org/10.1039/c2nr31994b

  27. Yang J.-S., Zhang M.-M., Han Z., Li H.-Y., Li L.-K., Dong X.-Y., Zang S.-Q., Mak T.C.W. A new silver cluster emitting brightly blue phosphorescence // Chemical Communications. 2020. V. 56. P. 2451–2454. https://doi.org/10.1039/c9cc09439c

  28. Fares H., Castro T., Orives J.R., Franco D.F., Nalin M. White light and multicolor emission tuning in Ag nanocluster doped fluorophosphate glasses // RSC Advances. 2017. V. 7. P. 44356–44365. https://doi.org/10.1039/c7ra08778k

  29. Rao T.U.B., Pradeep T. Luminescent Ag7 and Ag8 Clusters by Interfacial Synthesis // Angewandte Chemie International Edition. 2010. V. 49. № 23. P. 3925–3929. https://doi.org/10.1002/anie.200907120

  30. Cai Z.-F., Deng C.-H., Wang J., Zuo Y., Wu J.-I., Wang X.-P., Lv T.-Z., Wang Y.-Y., Feng D.-Y., Zhao J., Zhang C.-F., Zhang J.-M. Sensitive and selective determination of aloin with highly stable histidine-capped silver nanoclusters based on the inner filter effect // Colloids and Surfaces A: Physicochemical and Engineering Aspects. 2021. V. 627. P. 127224. https://doi.org/10.1016/j.colsurfa.2021.127224

  31. Klyukin D.A., Dubrovin V.D., Pshenova A.S., Putilin S.E., Shakhverdov T.A., Tsypkin A.N., Nikonorov N.V., Sidorov A.I. Formation of luminescent and nonluminescent silver nanoparticles in silicate glasses by near-infrared femtosecond laser pulses and subsequent thermal treatment: the role of halogenides // Optical Engineering. 2016. V. 55. № 6. P. 067101/1–067101/7. https://doi.org/10.1117/1.OE.55.6.067101

  32. Trukhin A.N., Smits K., Jansons J., Berzins D., Chikvaidze G., Griscom D.L. UV and yellow luminescence in phosphorus doped crystalline and glassy silicon dioxide // Journal of Luminescence. 2015. V. 166. P. 346–355. https://doi.org/10.1016/j.jlumin.2015.05.045

  33. Trukhin A.N., Fitting H.-J. Investigation of optical and radiation properties of oxygen deficient silica glasses // Journal of Non-Crystalline Solids. 1999. V. 248. № 1. P. 49–64. https://doi.org/10.1016/s0022-3093(99)00089-7

  34. Trukhin A., Liblik P., Lushchik C., Jansons J. UV cathodoluminescence of crystalline α-quartz at low temperatures // Journal of Luminescence. 2004. V. 109. № 2. P. 103–109. https://doi.org/10.1016/j.jlumin.2004.01.087

  35. Зацепин А.Ф. Статика и динамика возбужденных состояний кислородно-дефицитных центров в SiO2 // Физика твердого тела. 2010. Т. 52. Вып. 6. С. 1104–1114. [Zatsepin A.F. Statics and dynamics of excited states of oxygen-deficient centers in SiO2 // Physics of the Solid State. 2010. V. 52. № 6. P. 1176–1187. DOI: 10.1134/s1063783410060107.]

  36. Skuja L. Optically active oxygen-deficiency-related centers in amorphous silicon dioxide // Journal of Non-Crystalline Solids. 1998. V. 239. № 1–3. P. 16–48. https://doi.org/10.1016/s0022-3093(98)00720-0

Дополнительные материалы отсутствуют.

Инструменты

следующая статья выпуска предыдущая статья выпуска содержание выпуска

Физика и химия стекла

Архивы выпусков Информация о журнале Отправить рукопись в журнал
