Физика плазмы, 2021, T. 47, № 9, стр. 856-864
Формирование потока стартовой плазмы в открытой ловушке с помощью дуговой плазменной пушки
И. А. Иванов a, *, В. И. Баткин a, А. В. Бурдаков a, К. Н. Куклин a, К. И. Меклер a, В. В. Поступаев a, А. Ф. Ровенских a, Е. Н. Сидоров a
a Институт ядерной физики им. Г.И. Будкера СО РАН
Новосибирск, Россия
* E-mail: I.A.Ivanov@inp.nsk.su
Поступила в редакцию 06.04.2021
После доработки 29.04.2021
Принята к публикации 11.05.2021
Аннотация
Описана система формирования потока низкотемпературной стартовой плазмы ловушки ГОЛ-NB. Стартовая плазма является мишенью для захвата нагревных нейтральных пучков. Плазменный поток формируется в дуговой пушке, расположенной в относительно слабом магнитном поле. Далее он сжимается в нарастающем магнитном поле и затем транспортируется на расстояние около 4 м. Описана конструкция плазменной пушки. Оптимизация режимов и сценариев работы системы создания стартовой плазмы позволила снизить газовую нагрузку на вакуумную систему установки, что позитивно сказалось на уменьшении потерь, связанных с наличием газа, увлекаемого вместе с плазмой. Поток плазмы на выходе из секции сильного поля увеличен приблизительно в 4 раза по сравнению с результатами первой плазменной кампании. Обсуждается роль лимитеров и других внутрикамерных электродов в формировании плазменного потока. В полной проектной конфигурации многопробочной ловушки ГОЛ-NB достигнутые параметры плазменного потока будут достаточными для начала экспериментов по нагреву плазмы нейтральными пучками.
1. ВВЕДЕНИЕ
В последнее время достигнут значительный прогресс в физике и технике альтернативных систем для удержания высокотемпературной плазмы, имеющих полностью либо частично линейную топологию, включая открытые ловушки различных типов и конфигураций с обращенным полем (см., например, [1–3]). Эти успехи мотивировали развитие проекта ГДМЛ – модульной открытой ловушки с плазмой реакторного класса [4, 5]. Одним из важных элементов концепции ГДМЛ является использование специальных секций с многопробочным (периодически изменяющимся вдоль оси) магнитным полем. Многопробочные секции предназначены для подавления продольных потерь частиц и энергии из области удержания и, тем самым, для увеличения энергетического времени жизни плазмы. Экспериментальное подтверждение всех новых физических элементов, заложенных в проект ГДМЛ, откроет путь к разработке привлекательных с инженерной точки зрения источников термоядерных нейтронов и термоядерных реакторов, работающих на бестритиевом топливе.
Физика многопробочного удержания, идея которого была предложена в [6, 7], в настоящее время достаточно хорошо проработана в теории (см. обзоры [8, 9]). Наиболее яркой экспериментальной демонстрацией данной технологии является многократный рост энергетического времени жизни плазмы с субтермоядерными параметрами на установке ГОЛ-3 при переходе в многопробочную конфигурацию магнитной системы [10]. Особенностью установки ГОЛ-3 являлась применявшаяся технология нагрева плазмы сильноточным релятивистским электронным пучком, что привело к определяющей роли различных коллективных процессов [11]. Задачи следующего этапа исследований потребовали создания установки ГОЛ-NB, в которой будет использоваться нагрев плазмы при помощи инжекции нейтральных пучков [12], что по расчетам позволит достичь квазистационарного состояния за несколько миллисекунд [13].
Установка ГОЛ-NB представляет собой открытую систему для удержания плазмы, в состав которой входит центральный пробкотрон – газодинамическая ловушка длиной 2.5 м с полем в центре до 0.3 Тл, две присоединенных к ней секции сильного поля и два торцевых расширителя магнитного потока [14]. Секции сильного поля могут работать в конфигурации либо длинных соленоидов с полем до 4.5 Тл, либо как многопробочные системы, состоящие из 13 отдельных ячеек длиной по 22 см и глубиной гофрировки магнитного поля 1.4. В центральную ловушку будет вестись инжекция нейтральных пучков (25 кэВ, до 1.5 МВт).
Одним из начальных этапов типового сценария экспериментов на ГОЛ-NB является предварительное заполнение центральной ловушки низкотемпературной стартовой плазмой. Именно эта плазма будет являться мишенью для захвата быстрых атомов нагревных нейтральных пучков. При этом стартовая плазма в центральном пробкотроне должна иметь достаточно высокую плотность, не менее nL ~ 1019 м–2 (здесь и далее мы будем использовать обозначение nL для указания величины линейной плотности, понимаемой как интеграл плотности по диаметру). В ГОЛ-NB применяется распространенный метод формирования мишенной плазмы при помощи инжекции плазменной струи вдоль магнитного поля от генератора плазмы – дуговой плазменной пушки.
Конструкция установки ГОЛ-NB имеет модульную структуру. Это позволило начать эксперименты по научной программе на стартовой конфигурации установки еще до полной готовности проектной магнитовакуумной системы. Первой важной физической задачей, которую требовалось решить, была транспортировка потока низкотемпературной стартовой плазмы от плазменной пушки через длинную (по сравнению с диаметром плазмы) секцию сильного поля в двух конфигурациях: длинного соленоида и многопробочной ловушки. В предварительных экспериментах [15, 16] авторами было впервые подтверждено предсказание, считавшееся очевидным в теории [17], о том, что умеренная гофрировка магнитного поля не будет оказывать существенного влияния на течение низкотемпературной плазмы, длина свободного пробега иона в которой много меньше периода гофрировки поля. В то же время в упомянутых работах было обнаружено экспоненциальное уменьшение плотности плазменного потока при его движении в секции сильного поля, что свидетельствовало о наличии дополнительного канала поперечных потерь плазмы. Данное обстоятельство мотивировало работы по поиску путей уменьшения потерь плазмы при ее транспортировке, по совершенствовании системы генерации стартовой плазмы и оптимизации режимов ее работы. Обсуждение результатов данных работ является целью этой статьи.
2. СИСТЕМА СОЗДАНИЯ СТАРТОВОЙ ПЛАЗМЫ
Условием эффективной работы секций с многопробочным магнитным полем на стадии удержания плазмы является соразмерность длины свободного пробега ионов и периода гофрировки магнитного поля. При проектной конфигурации магнитного поля и мощности инжекции нейтральных пучков это достигается при средней плотности плазмы в центральной ловушке n = (3–5) × 1019 м–3. На этапе проектирования установки рассматривались различные способы решения задачи создания такой плазмы, в частности, источники с горячим катодом [18, 19], источники с сильноточным продольным разрядом [20] и кольцевые плазменные пушки [21, 22]. В итоге было выбрано решение, в основе которого лежала конструкция источника плазмы, используемого на установке ГДЛ [23].

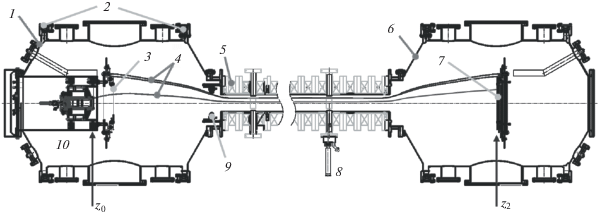

Конфигурация установки для данного эксперимента приведена на рис. 1. Вся система состояла из двух одинаковых расширителей магнитного поля с вакуумными объемами диаметром 1 м, между которыми была установлена секция сильного поля – соленоид, состоящий из модулей, предназначенных для использования в качестве многопробочной системы для полноразмерного эксперимента ГОЛ-NB. Длина соленоида составляла 3.74 м. Плазменная пушка была установлена на расстоянии 1.1 м от первой катушки соленоида. Далее в тексте продольная координата будет отсчитываться от анода плазменной пушки, который принят за z = 0. Коэффициент расширения и профиль силовых линий в расширителях соответствовал расчетным для полноразмерного эксперимента ГОЛ-NB. Особенностью данных экспериментов, как и других экспериментов в стартовой конфигурации установки, являлась сниженная магнитная индукция в секциях сильного поля с Bmax = 1.8 Тл.
Плазменная пушка выполнена в виде аксиально-симметричной конструкции, формирующей поток плазмы из сильноточного электрического разряда, текущего через рабочий газ. Основными элементами являются полый катод с внутренним объемом L × π · R2 ≈ 3.5 × π · 2.52 ≈ 69 см3 и анод, отстоящий от катода вдоль магнитного поля на расстояние ~150 мм и имеющий внутреннее отверстие диаметром ~50 мм. Вдоль разрядного промежутка установлены плавающие лимитеры для стабилизации дуги. Общая схема конструкции плазменной пушки показана на рис. 2. Более стабильная работа пушки происходит при наличии магнитной изоляции разрядного канала внешним магнитным полем с величиной индукции масштаба ~0.1 Тл. Это поле создается либо магнитной системой установки, либо парой автономных катушек, выполненных в геометрии Гельмгольца. Газовое питание осуществляется с помощью импульсного клапана через трубчатый электрод поджига, установленный внутри катода. Все внутренние металлические элементы пушки, контактирующие с плазмой, выполнены из молибдена. Для изоляции всех элементов конструкции применялась Al2O3 керамика высокой плотности. В результате рабочий газ должен вытекать вдоль разрядного канала, эффективно ионизуясь.
Плазменная пушка запитана от формирующей линии с рабочим напряжением до 4 кВ и длительностью импульса ~2 мс. Типичная осциллограмма тока разряда приведена на верхней части рис. 3. Амплитуда тока дуги определяется полным сопротивлением подводящего фидера и самой плазменной пушки, и, в зависимости от напряжения зарядки и условий газового питания, варьируется в пределах 5–15 кА.
3. ОПТИМИЗАЦИЯ НАПУСКА РАБОЧЕГО ГАЗА
Одними из основных факторов, влияющих на устойчивое зажигание разряда в пушке, являются достаточное количество газа в промежутке катод–анод и момент запуска импульсного клапана. Одновременно требуется выполнение второго условия: минимизации поступления неионизированного газа в рабочий объем установки. Этот газ в дальнейшем существенно ухудшает транспортировку плазменного потока вдоль системы, а также влияет на его параметры. В ходе экспериментов были изучены параметры плазмы и оптимизированы режимы работы двух различных быстрых клапанов. Первый – промышленный клапан MH-1 (FESTO, Германия) с дополнительной доработкой седла клапана, второй – собственной разработки ИЯФ СО РАН. Основное отличие данных клапанов состоит в скорости их открытия. Оказалось, что данный параметр значительно влияет на начальное давление газа во входном расширителе, где установлена пушка, см. рис. 3, кривые 3 и 4. В данном случае после оптимизации, к началу зажигания разряда t = 0, с более быстрым клапаном производства ИЯФ во входном расширителе накапливается вдвое меньше газа, чем с клапаном MH-1. Данное различие составляет ΔP ≈ 43 мПа, что соответствует уменьшению количества неионизированного газа на ΔN ≈ 1019 молекул водорода. При этом сравнении начальные давления газа и моменты активации клапанов подбирались так, чтобы получить одинаковый разрядный ток в пушке. Учитывая алгоритм подбора времени включения клапанов, следует, что внутри пушки накапливается почти одинаковая концентрация газа для возможности зажигания разряда.
Дальнейший анализ поведения давления газа в системе показал, что в случае использования более быстрого клапана при прочих равных условиях в течение разряда в установку напускается газа на ΔN ≈ 5 × 1019 молекул меньше, что составляет достаточно большую величину в сравнении с полным количеством генерируемых пушкой ионов. Это становится важным не только с точки зрения эффективности использования рабочего газа, но и влияния этого газа на перезарядные и ионизационные потери из плазмы, а также на последующую транспортировку плазмы вдоль магнитного поля. Примером влияния дополнительного газа в плазменном потоке является ток насыщения двойного ленгмюровского зонда, измеренный на z = 2.02 м (см. рис. 3, графики 7 и 8). На фотографиях плазмы в видимом диапазоне избыточное количество газа, напускаемого более медленным клапаном, также хорошо заметно, см. рис. 4. В данном случае излучение в области плазменной пушки и приемных секционированных пластин при увеличенном напуске газа в систему занимает большее сечение по диаметру, что свидетельствует о значительном количестве возбужденных атомов в этой области.
Оптимизация времени начала срабатывания газового клапана, проводилась с помощью следующей процедуры. Заполнение вакуумной камеры газом исследовалось при помощи вакуумметров с манометрической лампой ПММ-46 и системой регистрации, обеспечивавшей временное разрешение τ = 0.8 ± 0.1 мс. Вакуумметрическая система была откалибрована по прибору Pfeiffer PKR-251. Манометрические лампы были снабжены дополнительными экранами от ультрафиолетового излучения плазмы, что позволяло исследовать динамику давления и в экспериментах с плазмой. Выбиралось время, чтобы к началу включения разряда давление в камере секции сильного поля не повышалось, см. рис. 5 (графики 3 и 5, в сравнении с 1).
Рассматривая движение газа в эксперименте без плазмы, можно предположить, что наполнение системы происходит диффузионным образом:
где D – коэффициент диффузии. Решением уравнения (1) являетсяВ нашем случае, поскольку длина свободного пробега молекулы много больше диаметра вакуумной камеры в секции сильного поля, коэффициент диффузии рассчитывался исходя из эффективной длины свободного пробега, равной диаметру камеры λ ~ 0.13 м: D ≈ 78 м2/с. Коэффициент диффузии, рассчитанный из данных рис. 5, равен Dexp = 70 ± 3 м2/с, что хорошо согласуется с теоретической оценкой.
При включении разряда в плазменной пушке картина распространения газа по камере существенно изменяется. Газ в камере появляется с меньшей задержкой. Оценка скорости распространения водорода вдоль камеры при этих условиях дает расчетную скорость распространения ${{{v}}_{{\text{g}}}}$ = 1.5 ± 0.2 км/с. Данная величина соразмерна скорости звука в водороде при нормальных условиях и в несколько раз меньше, чем скорость распространения плазмы вдоль оси ${{{v}}_{{\text{p}}}}$ ≈ 8.1 км/с, измеренная системой ленгмюровских зондов [16]. Таким образом, в секции сильного поля вдали от плазменной пушки наблюдается недиффузионный перенос газа, сопутствующего плазменной струе. Динамика давления газа на разных координатах не может объясняться рекомбинацией потока низкотемпературной плазмы.
4. ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ И СВОЙСТВА ПОТОКА ПЛАЗМЫ
Процесс генерации и формирования потока стартовой плазмы существенным образом зависит не только от режимов работы плазменной пушки, но и от конфигурации электрических полей, создаваемых дополнительными электродами. Помимо систем секционированных электродов плазмоприемников и плазменной пушки, показанных на рис. 1 и 2, внутри установки была смонтирована дополнительная группа электродов (элемент 9 на рис. 1), состоящая из основного лимитера с круглой апертурой и нескольких защитных дисковых электродов, расположенных с двух сторон от него. В качестве материала всех электродов используется молибден. Данное решение повышает порог возникновения униполярных дуг. Электроды этого лимитера и секционированных плазмоприемников могут быть присоединены к источнику постоянного потенциала смещения либо оставлены под плавающим потенциалом.
Эксперименты показали, что огибающая потока низкотемпературной стартовой плазмы соответствует расчетному изменению диаметра силовой трубки магнитного поля на различных продольных координатах, за одним важным исключением. Диаметр плазменного потока соответствует проекции отверстия в центральном электроде входного плазмоприемника, а не существенно меньшему отверстию в аноде плазменной пушки. Скорее всего, это связано с тем, что в области между анодом и электродами плазмоприемника накапливается значительная концентрация сопутствующего газа и происходит его доионизация. При этом плазма опирается в области анода на радиально-секционированные молибденовые изолированные диски (элемент 3 на рис. 2) вплоть до радиуса внутреннего отверстия центрального плазмоприемника. Характерные масштабы основных элементов, влияющих на геометрию разряда, приведены в табл. 1.
Таблица 1.
Наименование | Локальная магнитная индукция, Тл | Диаметр, мм | Диаметр, мм, нормированный на 1.5 Тл |
---|---|---|---|
Отверстие анода пушки | 0.194 | 45 | 16 |
Отверстие в центральном плазмоприемнике | 0.087 | 180 | 43 |
Внешний диаметр центрального плазмоприемника | 0.087 | 400 | 95 |
Апертура лимитера входного расширителя | 1.01 | 107 | 88 |
Светящаяся область плазмы на уровне 0.5 × Imax | 1.5 | 50 | 50 |
Светящаяся область плазмы на уровне 0.05 × Imax | 1.5 | 85 | 85 |

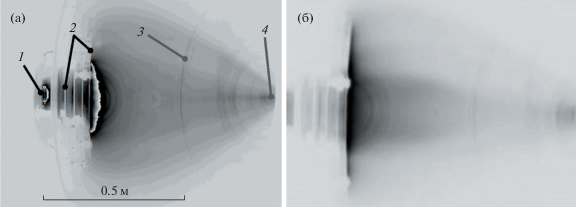

Установка входного лимитера положительно повлияла на транспортировку плазмы вдоль магнитного поля. Это хорошо видно на распределении яркости свечения плазмы в линии Hα, см. рис. 6б. Измерения радиального профиля свечения линии Hα показывают также влияние лимитера на движение сопутствующего газа (влияет на яркость свечения линии Hα) и поперечную стабилизацию геометрии разряда (неравномерность формы профиля). Существенно уменьшилась неоднородность (филаментация) разряда, особенно на финальной стадии разряда. Данный эффект известен, он связан с минимизацией азимуальной компоненты электрического поля на периферии плазмы вблизи проводящего лимитера.

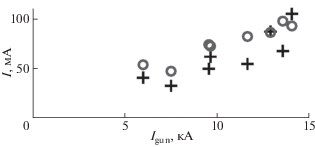

После оптимизации времени запусков всех подсистем плазменной пушки и финального монтажа внутри камерных электродов была проведена серия экспериментов по изучению параметров транспортируемой плазмы от величины разрядного тока и давления газовой магистрали, питающей клапан пушки. Оказалось, что величина тока насыщения двойного зонда (является показателем потока ионов плазмы) практически линейно увеличивается с ростом данных параметров, см. рис. 7 и 8 во всем диапазоне параметров, доступных в эксперименте. Линейный рост тока насыщения ленгмюровских зондов от давления газа в клапане свидетельствует о достаточно высокой газовой эффективности разряда в модернизированной системе.
Итогом оптимизации всех подсистем источника стартовой плазмы стало улучшение эффективности транспортировки плазменной струи на всю длину установки. Ранее в [16] мы отмечали, что существует экспоненциальный спад плотности плазмы по длине секции сильного поля, который связывался с наличием сопутствующего газа в плазменном потоке. Там же были приведены подробные данные о пространственной и временнóй динамике стартовой плазмы. В данной работе на рис. 9 приведена зависимость погонного количества ионов на единицу длины, т. е. интеграл плотности по поперечному сечению камеры. Этот результат является основным итогом работ по оптимизации системы формирования стартовой плазмы. Из графика видно, что произошло увеличение потока стартовой плазмы более чем в четыре раза на z ≈ 4 м. В проектной конфигурации установки ГОЛ-NB это соответствует пропорциональному увеличению потока стартовой плазмы из транспортной секции в центральную ловушку.
При инжекции потока стартовой плазмы в центральную ловушку сначала происходит расширение силовой трубки магнитного поля при движении от магнитной пробки к центральной плоскости ловушки, а затем – сжатие при последующем движении потока в сторону второй магнитной пробки (выходной секции сильного поля). В модельных расчетах [13] нагрева и удержания плазмы кинетическим кодом DOL предполагалось, что в базовом сценарии плазма будет иметь линейную плотность nL = 1.2 × 1019 м–2 (при n = = 3 × 1019 м–3, a = 0.20 м). При этом ожидаемая эффективность захвата нагревных нейтральных пучков оценивается на уровне 50%. Данные, приведенные на рис. 9, в наиболее пессимистическом сценарии позволяют рассчитывать на nL ~ 9.5 × × 1017 м–2 при увеличении магнитной индукции в секциях сильного поля до проектной величины B = 4.5 Тл. Приведенная величина nL соответствует случаю, когда рассеяния частиц плазмы по углу во время пролета через центральную ловушку не происходит и все частицы стартовой плазмы покидают центральную ловушку транзитом.
Более реалистичной является ситуация с захватом части потока стартовой плазмы из-за отражения частиц от магнитной пробки в результате их рассеяния по углу во время пребывания в центральной ловушке. В этом случае плотность и радиус плазмы в ловушке будут определяться и другими процессами, в том числе поперечной диффузией. В качестве консервативной оценки можно принять коэффициент увеличения плотности в ловушке по сравнению с чисто транзитным случаем K = R1/2/2 ≈ 2, где R = 15 – пробочное отношение центральной ловушки. Таким образом, учет только рассеяния частиц по углу формально дает величину nL ~ 1.8 × 1018 м–2. Однако в экспериментах на установке ГДЛ [23] наблюдалось и дополнительное накопление плазмы в ловушке при использовании плазменной пушки аналогичной конструкции, при этом радиус стартовой плазмы был существенно больше, чем формально рассчитанная проекция плазменной пушки в центральной плоскости ГДЛ. В нашем случае, еще один дополнительный коэффициент масштаба 1.5 может дать более оптимальная форма силовых линий магнитного поля вблизи плазменной пушки при увеличении магнитной индукции в секциях сильного поля с нынешних B = 1.8 Тл до проектной величины B = 4.5 Тл.
Отметим, что основной целью представленного исследования являлась оптимизация режимов работы плазменной пушки с целью снижения потерь плазмы при ее транспортировке. Полученные параметры плазменного потока позволяют начать эксперименты по нагреву плазмы после завершения монтажа установки в проектной конфигурации с центральной ловушкой газодинамического типа и двумя нагревными инжекторами. Работы по максимизации плазменного потока в представленном исследовании не проводились. При этом зависимости, приведенные на рис. 7 и 8, позволяют рассчитывать на увеличение потока плазмы при одновременном увеличении газонапуска в плазменную пушку и тока разряда. В любом случае, в экспериментах с инжекцией нейтральных пучков в центральную ловушку ГОЛ-NB предполагается использование дополнительной системы газонапуска для поддержания баланса вещества. Обсуждение такой системы выходит за тематику данной работы.
5. ЗАКЛЮЧЕНИЕ
В ходе первого этапа экспериментов на установке ГОЛ-NB была успешно запущена система формирования плазмы, предназначенная для заполнения мишенной плазмой центрального пробкотрона. Плазменный поток формируется в дуговой пушке, расположенной в относительно слабом магнитном поле. Далее он сжимается в нарастающем магнитном поле и затем транспортируется на расстояние около 4 м. В работе описана конструкция плазменной пушки. Оптимизация режимов и сценариев работы системы создания стартовой плазмы позволила снизить газовую нагрузку на вакуумную систему установки, что позитивно сказалось на уменьшении потерь, связанных с наличием газа, увлекаемого вместе с плазмой. Поток плазмы на выходе из секции сильного поля увеличен приблизительно в 4 раза по сравнению с результатами первой плазменной кампании [16]. Обсуждается роль лимитеров и других внутрикамерных электродов в формировании плазменного потока. В полной проектной конфигурации многопробочной ловушки ГОЛ-NB достигнутые параметры плазменного потока будут достаточными для начала экспериментов по нагреву плазмы нейтральными пучками.
Сооружение и эксплуатация установки ГО-Л‑NB комплекса открытых ловушек ДОЛ финансировались Министерством науки и высшего образования Российской Федерации. Исследование режимов работы плазменной пушки и влияния внутрикамерных электродов на свойства стартовой плазмы выполнено при финансовой поддержке РФФИ и Правительства Новосибирской области в рамках проекта № 20-42-540012.
Список литературы
Burdakov A., Azhannikov A., Astrelin V., Beklemishev A., Burmasov V., Derevyankin G., Ivanenko V., Ivanov I., Ivantsivsky M., Kandaurov I., Konyukhov V., Kotelni-kov I., Kovenya V., Kozlinskaya T., Kuklin K., Kuzne-tsov A., Kuznetsov S., Lotov K., Timofeev I., Makarov A., Mekler K., Nikolaev V., Popov S., Postupaev V., Polosatkin S., Rovenskikh A., Shoshin A., Shvab I., Sinitsky S., Sulyaev Yu., Stepanov V., Trunyov Yu., Vyacheslavov L., Zhukov V., Zubairov Ed. // Fusion Sci. Technol. 2007. V. 51. P. 106.https://doi.org/10.13182/FST07-A1327
Bagryansky P.A., Anikeev A.V., Denisov G.G., Gospodchikov E.D., Ivanov A.A., Lizunov A.A., Kovalenko Yu.V., Malygin V.I., Maximov V.V., Korobeinikova O.A., Murakhtin S.V., Pinzhenin E.I., Prikhodko V.V., Savkin V.Ya., Shalashov A.G., Smolyakova O.B., Soldatkina E.I., Solomakhin A.L., Yakovlev D.V., Zaytsev K.V. // Nuclear Fusion. 2015. V. 55. P. 053009. https://doi.org/10.1088/0029-5515/55/5/053009
Gota H., Binderbauer M.W., Tajima T., Putvinski S., Tuszewski M., Deng B.H., Dettrick S.A., Gupta D.K., Korepanov S., Magee R.M., Roche T., Romero J.A., Smirnov A., Sokolov V., Song Y., Steinhauer L.C., Thompson M.C., Trask E., Van Drie A.D., Yang X., Yushmanov P., Zhai K., Allfrey I., Andow R., Barraza E., Beall M., Bolte N.G., Bomgardner E., Ceccherini F., Chirumamilla A., Clary R., DeHaas T., Douglass J.D., DuBois A.M., Dunaevsky A., Fallah D., Feng P., Finucane C., Fulton D.P., Galeotti L., Galvin K., Grans-tedt E.M., Griswold M.E., Guerrero U., Gupta S., Hubbard K., Isakov I., Kinley J.S., Korepanov A., Krause S., Lau C.K., Leinweber H., Leuenberger J., Lieurance D., Madrid M., Madura D., Matsumoto T., Matvienko V., Meekins M., Mendoza R., Michel R., Mok Y., Morehouse M., Nations M., Necas A., Onofri M., Osin D., Ottavia-no A., Parke E., Schindler T.M., Schroeder J.H., Sevi-er L., Sheftman D., Sibley A., Signorelli M., Smith R.J., Slepchenkov M., Snitchler G., Titus J.B., Ufnal J., Valentine T., Waggoner W., Walters J.K., Weixel C., Wollenberg M., Ziaei S., Schmitz L., Lin Z., Ivanov A.A., Asai T., Baltz E.A., Platt J.C., and the TAE Team // Nuclear Fusion. 2019. V. 59. P. 112009.https://doi.org/10.1088/1741-4326/ab0be9
Beklemishev A., Anikeev A., Astrelin V., Bagryansky P., Burdakov A., Davydenko V., Gavrilenko D., Ivanov A., Ivanov I., Ivantsivsky M., Kandaurov I., Polosatkin S., Postupaev V., Sinitsky S., Shoshin A., Timofeev I., Tsidulko Yu. // Fusion Sci. Technol. 2013. V. 63. P. 46.https://doi.org/10.13182/FST13-A16872
Bagryansky P.A., Beklemishev A.D., Postupaev V.V. // J. Fusion Energy. 2019. V. 38. P. 162.https://doi.org/10.1007/s10894-018-0174-1
Будкер Г.И., Мирнов В.В., Рютов Д.Д. // Письма в ЖЭТФ. 1971. Т. 14. С. 320.
Logan B.G., Lichtenberg A.J., Lieberman M.A., Makhijani A. // Phys. Rev. Lett. 1972. V. 28. P. 144.https://doi.org/10.1103/PhysRevLett.28.144
Mirnov V.V., Lichtenberg A.J. // Reviews of Plasma Physics / Ed. by B.B. Kadomtsev. N. Y.: Consultants Bureau, 1996. V. 19. P. 53.
Бурдаков А.В., Поступаев В.В. // УФН. 2018. Т. 188. С. 651.
Koidan V.S., Arzhannikov A.V., Astrelin V.T., Burda-kov A.V., Derevyankin G.E., Ivanenko V.G., Ivanov I.A., Ivantsivsky M.V., Konyukhov V.V., Kuznetsov S.A., Makarov A.G., Mekler K.I., Nikolaev V.S., Polosatkin S.V., Postupaev V.V., Rovenskikh A.F., Shoshin A.A., Sini-tsky S.L., Sulyaev Yu.S., Zubairov Eh.R. // Fusion Sci. Technol. 2005. V. 47. P. 35.https://doi.org/10.13182/FST05-A605
Burdakov A.V., Arzhannikov A.V., Astrelin V.T., Beklemishev A.D., Ivanov A.A., Kotelnikov I.A., Kruglya-kov E.P., Polosatkin S.V., Postupaev V.V., Sinitsky S.L., Timofeev I.V., Zhukov V.P. // Fusion Sci. Technol. 2011. V. 59. P. 9.https://doi.org/10.13182/FST11-A11564
Postupaev V.V., Burdakov A.V., Ivanov A.A. // Fusion Sci. Technol. 2015. V. 68. P. 92.https://doi.org/10.13182/FST14-846
Поступаев В.В., Юров Д.В. // Физика плазмы. 2016. Т. 42. С. 966.
Postupaev V.V., Batkin V.I., Beklemishev A.D., Burda-kov A.V., Burmasov V.S., Chernoshtanov I.S., Gorbov-sky A.I., Ivanov I.A., Kuklin K.N., Mekler K.I., Rovenskikh A.F., Sidorov E.N., Yurov D.V. // Nuclear Fusion. 2017. V. 57. P. 036012.https://doi.org/10.1088/1741-4326/57/3/036012
Ivanov I.A., Batkin V.I., Burdakov A.V., Burmasov V.S., Kuklin K.N., Mekler K.I., Polosatkin S.V., Postupaev V.V., Sidorov E.N., Rovenskikh A.F. // AIP Advances. 2017. V. 7. P. 125121.https://doi.org/10.1063/1.5009528
Postupaev V.V., Batkin V.I., Burdakov A.V., Burmasov V.S., Ivanov I.A., Kuklin K.N., Mekler K.I., Rovenskikh A.F., Sidorov E.N. // Plasma Phys. Contr. Fusion. 2020. V. 62. P. 025008. https://doi.org/10.1088/1361-6587/ab53c2
Mirnov V.V., Ryutov D.D. // Nuclear Fusion. 1972. V. 12. P. 627. https://doi.org/10.1088/0029-5515/12/6/001
Давыденко В.И., Иванов А.А., Шульженко Г.И. // Физика плазмы. 2015. Т. 41. С. 1004. https://doi.org/10.7868/S0367292115110049
Ivanov I., Ustyuzhanin V., Sudnikov A., Inzhevatkina A. // J. Plasma Phys. 2021. V. 87. P. 845870201.https://doi.org/10.1017/S0022377821000131
Аржанников А.В., Бурдаков А.В., Бурмасов В.С., Иванов И.А., Кузнецов С.А., Куклин К.Н., Меклер К.И., Полосаткин С.В., Поступаев В.В., Ровенских А.Ф., Синицкий С.Л., Скляров В.Ф. // Физика плазмы. 2015. Т. 41. С. 935.https://doi.org/10.7868/S0367292115110013
Akhmetov T.D., Belkin V.S., Bespamyatnov I.O., Davydenko V.I., Dimov G.I., Kovalenko Y.V., Kriven-ko A.S., Potashov P.A., Razorenov V.V., Reva V.B., Savkin V.Ya., Shulzhenko G.I. // Fusion Sci. Technol. V. 43. P. 58. https://doi.org/10.13182/FST03-A11963563
Tuszewski M., Smirnov A., Thompson M.C., Akhme-tov T., Ivanov A., Voskoboynikov R., Barnes D., Binderbauer M.W., Brown R., Bui D.Q., Clary R., Conroy K.D., Deng B.H., Dettrick S.A., Douglass J.D., Garate E., Glass F.J., Gota H., Guo H.Y., Gupta D., Gupta S., Kinley J.S., Knapp K., Korepanov S., Longman A., Hol-lins M., Li X.L., Luo Y., Mendoza R., Mok Y., Necas A., Primavera S., Ruskov E., Schmitz L., Schroeder J.H., Sevier L., Sibley A., Song Y., Sun X., Trask E., Van Drie A.D., Walters J.K., Wyman M.D., and TAE Team // Phys. Plasmas. 2012. V. 19. P. 056108.https://doi.org/10.1063/1.3694677
Ivanov A.A., Anikeev A.V., Bagryansky P.A., Bocharov V.N., Deichuli P.P., Karpushov A.N., Maximov V.V., Pod’minogin A.A., Rogozin A.I., Salikova T.V., Tsidulko Yu.A. // Phys. Plasmas. 1994. V. 1. P. 1529. https://doi.org/10.1063/1.870704
