Физика плазмы, 2023, T. 49, № 12, стр. 1308-1316

1. ВВЕДЕНИЕ

Для анализа результатов экспериментов необходимо определять такие параметры плазмы, как ее положение и форма поперечного сечения, вытянутость в вертикальном направлении, треугольность, положение магнитной оси, запасенную в плазме энергию W_p, нормализованную внутреннюю индуктивность плазмы l_i, коэффициент запаса устойчивости в центре и вблизи границы (q₉₅) и т.д. Для моделирования пристеночной плазмы кодом SOLPS-ITER требуются линии уровня магнитного потока вблизи границы плазмы и в области между плазмой и стенкой, а для моделирования процессов переноса – конфигурация магнитных поверхностей в объеме плазмы. Кроме того, карта магнитных поверхностей также нужна для сравнения результатов измерений, проводимых разными диагностиками.

Для расчета или реконструкции магнитного равновесия по данным магнитных измерений используются коды типа EFIT [1], PET [2], pyGSS [3] и им подобные, которые решают уравнение Грэда–Шафранова с использованием функций, аппроксимирующих профили теплового давления и плотности тороидального тока плазмы. При этом существует задача разделения интегральных параметров плазмы ${{\beta }_{p}}$ и ${{l}_{i}}$, так как давление плазмы и плотность тока в уравнение равновесия входят совместно. Было показано, что данная задача решается для токамаков с достаточно вытянутым сечением [4], а в других случаях необходимо использовать дополнительную информацию о плазме, например, величину тороидального магнитного потока, измеренную диамагнитной петлей.

Если же необходима только информация о положении плазмы и геометрии последней замкнутой магнитной поверхности, достаточно воспользоваться более быстрым алгоритмом – методом токовых колец [5]. В этом методе реконструкция границы плазмы проводится на основании измеренных распределений внешних магнитных полей и потоков, токов в обмотках электромагнитной системы и тока плазмы. Данный метод позволяет определить геометрические параметры плазмы, такие как вытянутость, треугольность, объем и площадь полоидального сечения.

На токамаке Глобус-М2 [6, 7] при моделировании экспериментов систематически используется метод подвижных токовых колец (MMF – Method of movable filaments) [8]. Граница плазмы реконструируется по магнитным потокам, измеряемым 21 петлей, замкнутой по обходу тора. Петли расположены на поверхности камеры вблизи границы плазмы. Сигналы петель используются, помимо основного назначения, для расчета распределения тороидального тока, протекающего по камере. Также входными сигналами алгоритма являются токи во всех обмотках и ток плазмы.

Однако метод токовых колец не позволяет определить положение оси плазменного шнура, плазменную бету, внутреннюю индуктивность, энергосодержание плазмы и карту внутренних магнитных поверхностей.

В данной работе описано применение равновесного кода PET [2] со свободной границей для реконструкции равновесия плазмы в эксперименте на токамаке Глобус-М2. Задача равновесия плазмы решалась итеративным методом минимизации двух параметров – расстояния между реконструированной MMF границей плазмы и границей, смоделированной кодом PET, а также разности сигналов, рассчитанных кодом PET и измеренных диамагнитной петлей.

Реконструкция равновесия позволила проанализировать запасенную в плазме кинетическую энергию W_p в режиме с нагревом плазмы двумя инжекторами нейтральных частиц, в том числе, и в режиме с горячими ионами [9, 10].

Данная работа структурирована следующим образом. В разделе 2 приведено описание токамака Глобус-М2, его магнитных и кинетических диагностик, данные которых использовались в работе. Раздел 3 посвящен описанию равновесного кода PET и алгоритму его применения на токамаке Глобус-М2. В разделе 4 приводится анализ запасенной в плазме энергии в режиме с нагревом плазмы двумя инжекторами нейтральных частиц. В разделе 5 рассмотрена возможность использования приближенных формул для первичной оценки ${{\beta }_{p}},$ ${{W}_{p}}$ и ${{l}_{i}}$. Раздел 6 является заключительным и обобщает все результаты.

2. ТОКАМАК ГЛОБУС-М2 И ИСПОЛЬЗУЕМЫЕ ДИАГНОСТИКИ

Глобус-М2 – это компактный сферический токамак с большим радиусом 0.36 см и малым радиусом 0.24 см. В работе рассматриваются эксперименты, которые проводились при тороидальном магнитном поле ${{B}_{T}}\, = \,0.8{\kern 1pt} - {\kern 1pt} 0.9$ Тл и токе по плазме ${{I}_{p}} = $ 0.3–0.4 МА. Для нагрева использовались два инжектора атомов водорода (в части экспериментов дейтерия) с энергиями частиц $E_{{{\text{NBI}}}}^{1}\, \leqslant \,28$ кэВ [11] и $E_{{{\text{NBI}}}}^{2} \leqslant 45$ кэВ [12], суммарная вводимая мощность составила ${{P}_{{{\text{NBI}}}}} = 1.25$ МВт. С учетом мощности омического нагрева (${{P}_{{OH}}} \approx 0.35$ МВт) полная объемная плотность мощности нагрева достигла значения ${{P}_{{{\text{total}}}}}{\text{/}}{{V}_{p}} \approx 3{\text{\;MВт/}}{{{\text{м}}}^{3}}$.

В комплекс магнитной диагностики, используемый в работе, входят пояса Роговского, измеряющие токи в обмотках электромагнитной системы и ток по плазме, 21 замкнутая по обходу тора магнитная петля и диамагнитная петля, расположенная на поверхности камеры и замкнутая по полоидальному обходу. Вакуумный магнитный поток через диамагнитную петлю компенсируется с помощью пояса Роговского, измеряющего ток в обмотке тороидального магнитного поля. В схеме диамагнитных измерений предусмотрена также компенсация тороидального магнитного потока, создаваемого возбуждаемым в камере полоидальным током. Причиной полоидального тока в камере являются пульсации электрического напряжения частотой 300 Гц, создаваемые трехфазным тиристорным выпрямителем, питающим тороидальную обмотку.

Магнитная система Глобус-М2 позволяет формировать широкий спектр конфигураций плазмы: лимитерные конфигурации на внутренней или внешней стенке, диверторные конфигурации с различной вытянутостью и треугольностью, с нижней X-точкой, с верхней X-точкой, с двумя X-точками. Необходимо различать все перечисленные конфигурации для обработки экспериментальных данных.

Пример реконструкции границы плазмы методом подвижных токовых колец показан на рис. 1. Также на рисунке показано расположение обмоток полоидального магнитного поля и центрального соленоида. Точками на контуре вакуумной камеры отмечено положение тороидальных магнитных петель.

Профили температуры и концентрации электронов измеряются посредством диагностики томсоновского рассеяния лазерного излучения (ТР) [13]. Измерения проводятся в 11 пространственных точках с частотой 330 Гц в течение всего разряда токамака. 10 хорд наблюдения проходят со стороны слабого магнитного поля, захватывая область обдирочного слоя (SOL) и магнитную ось плазмы, а последняя хорда собирает свет из области на середине малого радиуса со стороны сильного магнитного поля.

Измерения профиля температуры ионов осуществляются посредством диагностики активной спектроскопии перезарядки (CXRS) [14–16]. Комплекс диагностики включает в себя 7 хорд наблюдения, из которых 2 хорды проходят со стороны сильного магнитного поля. Временное разрешение диагностики 5 мс. В данных экспериментах измерения CXRS проводились на пучке NBI¹, длительность которого ограничена 40 мс, поэтому в разряде доступно лишь 7–8 временны́х измерений профиля ионной температуры.

Эффективный заряд плазмы ${{Z}_{{eff}}}$ оценивался посредством диагностики интенсивности тормозного излучения [17].

3. АЛГОРИТМ МОДЕЛИРОВАНИЯ РАЗРЯДА КОДОМ PET

Равновесный код PET со свободной границей написан на языке FORTRAN. В данном коде решается уравнение Грэда–Шафранова

где ${{\psi }_{p}}$ – полоидальный магнитный поток, $p$ – полное давление плазмы, $F$ – полоидальный ток.

Для решения уравнения равновесия используются следующие аппроксимации $dp{\text{/}}d{{\psi }_{p}}$ и $FdF{\text{/}}d{{\psi }_{p}}$:

где ${{\psi }_{n}} = \left( {{{\Psi }_{p}}\left( {R,z} \right) - \Psi _{p}^{{{\text{axis\;}}}}} \right){\text{/}}\left( {\Psi _{p}^{{{\text{boundary\;}}}}--\Psi _{p}^{{{\text{axis\;}}}}} \right)~$ – нормализованный полоидальный магнитный поток, $\alpha _{1}^{p}$, $\alpha _{1}^{F}$, $\alpha _{2}^{p}$, $\alpha _{2}^{F}$ – свободные параметры, а $\alpha _{0}^{p}$, $\alpha _{0}^{F}$ подбираются в процессе решения.

Входными данными для кода являются токи в катушках внешнего магнитного поля, ток плазмы ${{I}_{p}}$, токовая бета ${{\beta }_{I}} = 8\pi \int {pdS{\text{/}}\left( {{{\mu }_{0}}I_{p}^{2}} \right)} $, где S – площадь полоидального сечения плазмы, и коэффициенты $\alpha _{1}^{p}$, $\alpha _{1}^{F}$, $\alpha _{2}^{p}$, $\alpha _{2}^{F}$. Чтобы уменьшить число свободных параметров, было принято α₁ = = $\alpha _{1}^{p} = \alpha _{1}^{F}$, $~{{\alpha }_{2}} = \alpha _{2}^{p} = \alpha _{2}^{F}$, как в работе [2] и найдена связь между парой $\left( {{{{{\alpha }}}_{1}},{\text{\;}}{{{{\alpha }}}_{2}}} \right)$ и ${{l}_{i}}$. Токи в обмотках усредняются в интервале времени 1 мс и задаются фиксированными при подборе равновесия. Варьируются ${{{{\beta }}}_{{\text{I}}}}$ и комбинация коэффициентов $\left( {{{\alpha }_{1}},~{{\alpha }_{2}}} \right)$.

Поскольку граница плазмы определяется методом токовых колец, то именно на нее решено ориентироваться при подборе равновесия. В некоторых ситуациях для разных ${{\beta }_{I}}$ можно найти несколько таких подходящих решений. Поэтому был введен еще один проверочный параметр – изменение тороидального магнитного потока из-за влияния плазмы, измеряемого диамагнитной петлей $\phi _{{dia}}^{{{\text{exp}}}}$.

Алгоритм реконструкции равновесия выглядит следующим образом.

1. Выбирается $\beta _{I}^{0}$. Если это первая анализируемая точка в разряде, то $\beta _{I}^{0} = {{\beta }_{{dia}}}$. Иначе берется ${{\beta }_{I}}$, которое было подобрано в предыдущей временной точке этого разряда.

2. Для фиксированной ${{\beta }_{I}}$ варьируется комбинация $\left( {{{\alpha }_{1}},~{{\alpha }_{2}}} \right)$ с целью минимизации расстояния между границей плазмы из метода токовых колец (MMF) и найденной границей. Для этого параллельно проводится 8 расчетов с разными $\left( {{{\alpha }_{1}},~{{\alpha }_{2}}} \right)$, а затем для всех проверяется параметр ${{{{\Delta }}}_{{boundary}}}$

Поскольку наиболее тщательно достоверность реконструкции границы плазмы по методу токовых колец проверялась в экваториальной плоскости, то совпадению границ по большому радиусу уделяется большее внимание, что отражено в весах слагаемых (множитель 5 в делителе второго слагаемого в формуле (4)).

3. Для решения, при котором минимальна мера ${{\Delta }_{{boundary}}}$ проверяется следующее условие, обеспечивающее единственность решения:

где $\delta {\text{\;}}\sim 1{\kern 1pt} - {\kern 1pt} 5\% $, $\phi _{{dia}}^{{{\text{exp}}}}$ – измеренный сигнал диамагнитной петли, $\phi _{{dia}}^{{PET}}$ – сигнал диамагнитной петли, смоделированный PET.

Если данное условие не выполняется, то изменяется ${{\beta }_{I}}$ и действия 2, 3 повторяются до тех пор, пока не будут найдены подходящие параметры ${{\beta }_{I}}$ и $\left( {{{\alpha }_{1}},~{{\alpha }_{2}}} \right)$.

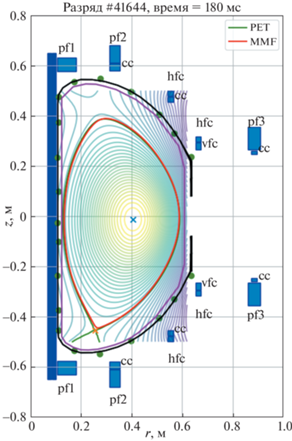

На рис. 1 показана равновесная магнитная конфигурация плазмы в разряде 41 664 в один момент времени. Красным цветом показана граница плазмы, реконструированная алгоритмом подвижных токовых колец, зеленым – с помощью кода PET. В коде PET используется такая же модель токамака, как и в алгоритме подвижных токовых колец. Моделирование равновесным кодом PET проводилось в стационарной фазе разряда, где вкладом токов по камере можно пренебречь.

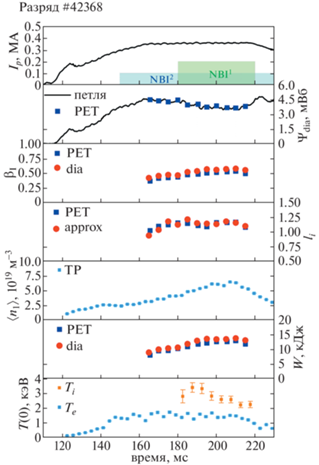

На рис. 2 приведен пример расчета динамики параметров, определенных при помощи равновесного кода, совместно с динамикой основных параметров плазмы в разряде. Временной шаг реконструкции равновесия – 2.5 мс.

Для дальнейшего анализа запасенной в плазме энергии использовались следующие выходные данные равновесного кода: ${{\beta }_{I}}$, l_i = $2\int {B_{p}^{2}dV{\text{/}}({{{({{\mu }_{0}}{{I}_{p}})}}^{2}}R),} $ где R – геометрический большой радиус, ${{B}_{p}}$ – полоидальное магнитное поле, профиль давления $p\left( {r,z} \right)$, тороидальный магнитный поток от плазмы через диамагнитную петлю $\phi _{{dia}}^{{PET}}$. Из профиля давления можно определить запасенную в плазме энергию

Данное определение включает в себя энергию, запасенную в ионах плазмы, электронах и быстрых частицах.

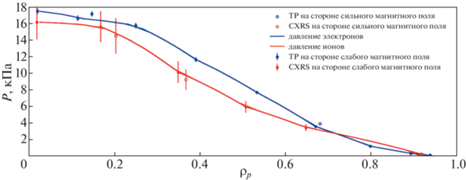

Реконструкция равновесия позволяет распространить измерения локальных диагностик по линиям постоянного магнитного потока. На рис. 3 приведен пример профилей электронного и ионного давления. Профиль электронного давления ${{p}_{e}} = {{n}_{e}}{{T}_{e}}$ получен диагностикой ТР, профиль ионной температуры измерен диагностикой CXRS, а оценка ионной концентрации была сделана из приближения двухкомпонентной плазмы (основная примесь – углерод):

где ${{Z}_{H}} = 1$ – заряд основной компоненты плазмы (водорода/дейтерия), ${{Z}_{С}} = 6$ – заряд углерода, ${{Z}_{{eff}}}$ – эффективный заряд плазмы, оцененный по диагностике интенсивности тормозного излучения, профиль ${{Z}_{{eff}}}$ предполагается плоским. Данное выражение получено из уравнения квазинейтральности и определения эффективного заряда плазмы.

Интерполяция электронного и ионного давления проводилась только по измерениям на стороне слабого поля. На рис. 3 сплошной линией приведена интерполяция электронного и ионного давления в потоковых координатах. Маркерами отмечены измерения кинетических диагностик, незакрашенные маркеры отмечают измерения со стороны сильного магнитного поля, которые не участвовали в интерполяции.

Сравнение результатов измерения ${{p}_{e}}$ и ${{p}_{i}}$ со стороны слабого и сильного магнитного поля, лежащих на одной и той же магнитной поверхности, используется в качестве дополнительной меры верификации рассчитанного пространственного распределения полоидального магнитного потока. На рис. 3 приведен пример профилей ${{p}_{e}}$ и ${{p}_{i}}$ одного из разрядов токамака Глобус-М2, в котором измерения со стороны слабого и сильного магнитного поля соответствуют друг другу на одной и той же магнитной поверхности.

Проинтегрировав профиль электронного давления по всему объему, получаем запасенную в электронах энергию ${{W}_{e}} = \frac{3}{2}\int {{{n}_{e}}{{T}_{e}}dV} $.

4. АНАЛИЗ ЗАПАСЕННОЙ В ПЛАЗМЕ КИНЕТИЧЕСКОЙ ЭНЕРГИИ В РЕЖИМЕ С ДОПОЛНИТЕЛЬНЫМ НАГРЕВОМ ИНЖЕКТОРАМИ НЕЙТРАЛЬНЫХ ЧАСТИЦ

Запасенная в плазме энергия ${{W}_{p}}$, определенная с помощью равновесного кода PET, использовалась при анализе нагрева плазмы инжекторами нейтральных частиц.

Для анализа были выбраны разряды с тороидальным магнитным полем ${{B}_{T}} = 0.9$ Тл, током плазмы ${{I}_{p}} = 0.3 - 0.4$ МА и одинаковым сценарием дополнительного нагрева. Инжектор NBI² начинал нагревать плазму на стадии роста тока (140 мс) и работал 100 мс (до 240 мс), а инжектор NBI¹ работал в течение 40 мс с 180 мс до 220 мс на плато тока (рис. 2). В каждом разряде для анализа были отобраны моменты времени через 15 мс после включения второго пучка и до конца его работы. Таким образом, анализировалась только та фаза разряда, при которой два инжектора совместно грели плазму.

Выборка разрядов позволила проанализировать нагрев плазмы в большом диапазоне концентраций плазмы 2 × 10¹⁹ м^–3 < ${{\langle {{n}_{e}}\rangle }_{V}}$ < 12 × 10¹⁹ м^–3. На рис. 4 изображена зависимость ${{W}_{p}}$ и ${{W}_{e}}$ от ${{\langle {{n}_{e}}\rangle }_{V}}$. Видно, что ${{W}_{e}}$ растет с увеличением концентрации во всем рассматриваемом диапазоне, а ${{W}_{p}}$ перестает расти после ${{\langle {{n}_{e}}\rangle }_{V}} \cong 4 \times {{10}^{{19}}}\;{{{\text{м}}}^{{ - 3}}}$.

В диапазоне концентрации плазмы ${{\langle {{n}_{e}}\rangle }_{V}}$ < 7 × × 10¹⁹ м^–3 разность ${{W}_{p}} - {{W}_{e}} > {{W}_{e}}$, что позволяет судить о значительном вкладе ионов в суммарную кинетическую энергию. Действительно, измерения ионной температуры, приведенные на рис. 5, показывают, что в диапазоне 2 × 10¹⁹ м^–3 < ${{\langle {{n}_{e}}\rangle }_{V}}$ < < 7 × 10¹⁹ м^–3 температура ионов в 1.5–2 раза больше температуры электронов. Также, по соотношению ионной и электронной температуры на рис. 5 можно сделать вывод, что поведение ${{W}_{p}}$ при увеличении концентрации плазмы связано с уменьшением температуры ионов ${{T}_{i}}\left( 0 \right)$ при росте ${{\langle {{n}_{e}}\rangle }_{V}}$ из-за увеличения теплообмена ионов с электронами

где ${{P}_{{ei}}}$ – мощность теплообмена электронов с ионами, ${{n}_{D}}$ – концентрация дейтерия, ${{n}_{I}},~{{Z}_{I}},~{{A}_{I}}$ – концентрация, заряд и атомный номер I-го иона соответственно.

На рис. 6 приведено сравнение запасенной в плазме энергии ${{W}_{p}}~$ при токе плазмы 0.4 МА с результатами более ранних экспериментов (${{W}_{{dia}}}$ по формуле (11)) при нагреве одним пучком на токамаке Глобус-М2 [9, 10] и на токамаке Глобус-М до модернизации магнитной системы [18]. С нагревом только одним $NB{{I}^{1}}$ максимальная запасенная в плазме энергия составляла около 10 кДж при токе плазмы 0.4 МА и тороидальном магнитном поле 0.8 Тл, как и при нагреве только $NB{{I}^{2}}$. Также из рисунка видно, что при нагреве плазмы двумя инжекторами нейтральных частиц, ${{B}_{T}} = 0.9~$ Тл и ${{I}_{p}} = 0.4$ МА в токамаке Глобус-М2 достигнута максимальная кинетическая энергия более, чем в 6 раз выше (16 кДж), чем на токамаке Глобус-М при ${{B}_{T}} = 0.4$ Тл и ${{I}_{p}} = 0.2$ МА (2.5 кДж).

Дополнительно была проанализирована зависимость запасенной в плазме энергии от тока плазмы (рис. 7). Зависимость ${{W}_{p}}$ от тока плазмы слабее, чем зависимость ${{W}_{p}}$ от ${{B}_{T}},$ что может являться следствием параметрической зависимости времени удержания энергии плазмы ${{\tau }_{E}}\sim I_{p}^{{0.5}}B_{T}^{{1.05}}$ [19], обнаруженной для сферических токамаков.

5. ИСПОЛЬЗОВАНИЕ ПРИБЛИЖЕННЫХ ФОРМУЛ ДЛЯ ОПРЕДЕЛЕНИЯ ${{\beta }_{p}}$ И l_i

По магнитному потоку, измеренному диамагнитной петлей, можно определить величину ${{\beta }_{{dia}}}$ в соответствии с выражением, предложенным в работе [4]:

в данной формуле также учтена поправка для токамака с вытянутым сечением $\left( {{{\kappa }^{2}} + 1} \right){\text{/}}2\kappa $, магнитное поле ${{B}_{T}}$ определено в центре тяжести токовых колец.

По измеренным токам в обмотках электромагнитной системы можно вычислить равновесное вертикальное магнитное поле ${{B}_{v}}$, которое определяется параметрами плазмы в соответствии с известной формулой

где R – большой радиус центра тяжести токовых колец, a – малый радиус плазмы, κ – вытянутость.

При известных по результатам реконструкции границы плазмы методом токовых колец геометрических параметрах R, a и κ, а также значений ${{\beta }_{p}} = {{\beta }_{{dia}}}$, можно определить величину нормализованной внутренней индуктивности плазмы l_i. На рис. 8 показано сравнение определенной таким образом индуктивности l_i с результатами расчетов кодом PET. Как видно из рисунка, значения внутренней индуктивности, полученные обоими способами, находятся в хорошем соответствии друг с другом (в пределах 10%).

При использовании выражения β_dia = = $\int {pdV{\text{/}}(B_{p}^{2}{\text{/}}2{{\mu }_{0}})} $ можно приблизительно оценить запасенную в плазме кинетическую энергию с помощью формулы

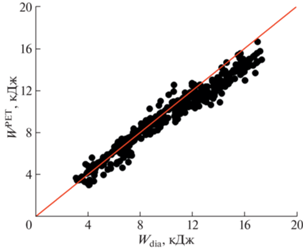

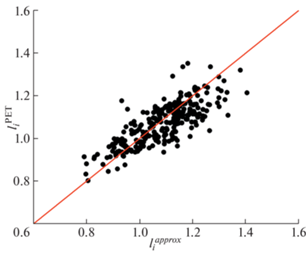

Сравнение значений запасенной в плазме энергии, вычисленной с помощью кода PET и формулы (11) в диапазоне ${{\beta }_{I}}$ от 0.15 до 0.65 приведено на рис. 9. Как и в случае с оценками нормализованной внутренней индуктивности имеет место хорошее соответствие значений ${{W}_{P}}~$ и ${{W}_{{dia}}}$ (10%).

6. ВЫВОДЫ

Для токамака Глобус-М2 были определены ${{W}_{p}}$, ${{\beta }_{I}}$, ${{l}_{i}}$ и пространственное распределение полоидального магнитного потока внутри плазмы с помощью равновесного кода PET, дополненного информацией о положении крайней замкнутой магнитной поверхности и диамагнитными измерениями.

Реконструкция равновесия позволила определить запасенную в плазме кинетическую энергию ${{W}_{p}}$, нормализованную внутреннюю индуктивность ${{l}_{i}}$ и геометрические параметры плазмы. Дополнительно было показано, что для быстрой оценки ${{l}_{i}}$ и ${{W}_{p}}$ возможно использовать приближенные формулы, основанные на вычислении сигнала диамагнитной петли и вертикального магнитного поля. При этом имеет место хорошее соответствие расчетов по формулам с результатами расчета кодом в представленном в статье диапазоне значений нормализованной внутренней индуктивности l_i ~ 0.8–1.4.

Посредством реконструкции равновесия была рассчитана полная запасенная тепловая энергия в экспериментах по нагреву плазмы инжекторами нейтральных частиц. В диапазоне концентрации плазмы ${{\langle {{n}_{e}}\rangle }_{V}}$ < 7 × 10¹⁹ м^–3 разность ${{W}_{p}} - {{W}_{e}} > {{W}_{e}}$ подтверждает существование режима с горячими ионами. Поведение ${{W}_{p}}$ в широком диапазоне плотностей подтверждает измерения кинетических диагностик.

Было проведено сравнение настоящих результатов с результатами, полученными при анализе режима работы токамака Глобус-М2 при нагреве только одним инжектором нейтральных частиц. При нагреве одним инжектором при ${{B}_{T}} = 0.8$ Тл и ${{I}_{p}} = 0.4$ МА полная запасенная в плазме энергия возрастает с увеличением концентрации плазмы и достигает 10 кДж. При нагреве двумя инжекторами атомов, при ${{B}_{T}} = 0.9$ Тл и ${{I}_{p}} = 0.4$ МА в режиме с горячими ионами полная запасенная в плазме кинетическая энергия достигает 16 кДж. Данное увеличение ${{W}_{p}}$ в 1.5 раза связано преимущественно с увеличением температуры ионов.

Исследования проведены на УНУ “Сферический токамак Глобус-М”, входящей в состав ФЦКП “Материаловедение и диагностика в передовых технологиях”.

Подготовка диагностик, описанных в разд. 2, выполнена в рамках государственного задания (тема 0040-2019-0023). Подготовка экспериментов с дополнительным нагревом плазмы инжекторами нейтральных частиц, результаты которых анализировались в разд. 4, выполнена в рамках государственного задания (тема 0034-2021-0001). Расчеты, приведенные в разд. 3 и 5, выполнены при финансовой поддержке РНФ (соглашение № 21-79-20133 от 24.03.2021).
