Физика Земли, 2021, № 1, стр. 95-108

Об особенностях переходной зоны от внешнего к внутреннему ядру земли из характеристик волн PKIIKP и PKPc-dif

О. А. Усольцева 1, В. М. Овчинников 1*, Д. Н. Краснощеков 1

1 Институт динамики геосфер им. М.А. Садовского РАН
г. Москва, Россия

* E-mail: ovtch@idg.chph.ras.ru

Поступила в редакцию 16.09.2019
После доработки 31.12.2019
Принята к публикации 31.12.2019

Полный текст (PDF)

Аннотация

Проведен анализ структуры сейсмического волнового поля на расстояниях, близких к антиподу, с использованием двух численных методов расчета полноволновых сейсмограмм: DSM и AXISEM. Получены экспериментальные оценки амплитудного отношения сейсмических фаз PKIIKP и PKIKP, которые указывают, что скорость поперечных волн в верхних 40 км внутреннего ядра может не превышать 3.1 км/с. Свойства волн PKPc-difпозволяют предполагать более низкую скорость продольных волн в нижних 100 км внешнего ядра.

Ключевые слова: полноволновые синтетические сейсмограммы, антипод, волны PKIIKP и PKPc-dif, внутреннее ядро, внешнее ядро.

1. ВВЕДЕНИЕ

Земное ядро играет важную роль в физических и химических процессах, которые происходят в недрах нашей планеты. Знание особенностей распределения механических параметров внешнего жидкого ядра позволяет установить закономерности течений флюида и его роль в поддержании и эволюции магнитного поля Земли, а знание структуры внутреннего ядра может помочь понять процессы дифференциации вещества и установить химическую и минералогическую природу железа, из которого, как полагают, состоит центральная часть планеты.

Основные результаты по структуре земного ядра получены на основе интерпретации сейсмических данных о дифференциальных временах пробега и дифференциальных амплитудах волн PKIKP (другое название – PKPdf) и волн PKPbc. На их основе было установлено, что внутреннее ядро анизотропно – скорость продольных волн, распространяющихся в меридиональном направлении, выше примерно на 3%, чем в экваториальном [Creager, 1992]. Последующие исследования выявили еще более сложную структуру латеральной неоднородности анизотропии [Tanaka, Hamaguchi, 1997] и поглощающих свойств [Cao, Romanowicz, 2004; Oreshin, Vinnik, 2004]. Верхняя часть внутреннего ядра c латерально изменяющейся толщиной в 100–400 км – изотропна [Song, Helmberger, 1998; Ouzounis, Creager, 2001], при этом квазивосточная часть ядра имеет большую скорость продольных волн, чем квазизападная. Наблюдаются также неоднородности меньшего масштаба [Stroujkova, Cormier, 2004; Tkalčić, 2015; Krasnoshchekov et al., 2016].

Вместе с тем следует отметить значительно меньшую изученность скорости поперечных волн во внутреннем ядре. По данным собственных колебаний Земли она составляет 3.4–3.6 км/с [Dziewonski, Gilbert, 1971]. Имеющиеся к настоящему времени немногочисленные публикации [Julian, 1972; Okal, Cansi, 1998; Cao, Romanowicz, 2005; Cao, Romanowicz, 2009; Wookey, Helffrich, 2008] не дают убедительных доказательств надежного обнаружения поперечных волн PKJKP во внутреннем ядре, а полученные оценки скорости находятся в интервале 2.5–3.6. км/c [Souriau, Calvet, 2015]. В недавней работе [Tkalčić, Phạm, 2018] для скорости поперечных волн на низких частотах получены значения 3.42 ± 0.02 км/с вблизи границы внутреннего ядра и 3.58 ± 0.02 км/с в его центре.

Развитие мировой сети цифровых сейсмических наблюдений и возможность применения современных методов обработки позволяет привлечь другие, пока слабо используемые, источники получения информации о скорости поперечных волн в зоне перехода от внешнего к внутреннему ядру Земли. Прилегающая к границе область со стороны внешнего ядра может быть исследована с помощью дифрагированных на твердом ядре волн PKPc-dif, а верхняя часть внутреннего ядра – с помощью отраженных от внутренней поверхности границы между внешним и внутренним ядром волн PKIIKP (рис.1). Амплитуда волн PKIIKP чувствительна к малым вариациям скорости поперечных волн в кровле внутреннего ядра Земли [Cormier, 2015], а потому может рассматриваться как источник фактически прямых измерений скорости поперечных волн во внутреннем ядре наряду с волнами PKJKP, прошедшими через внутреннее ядро как поперечные.

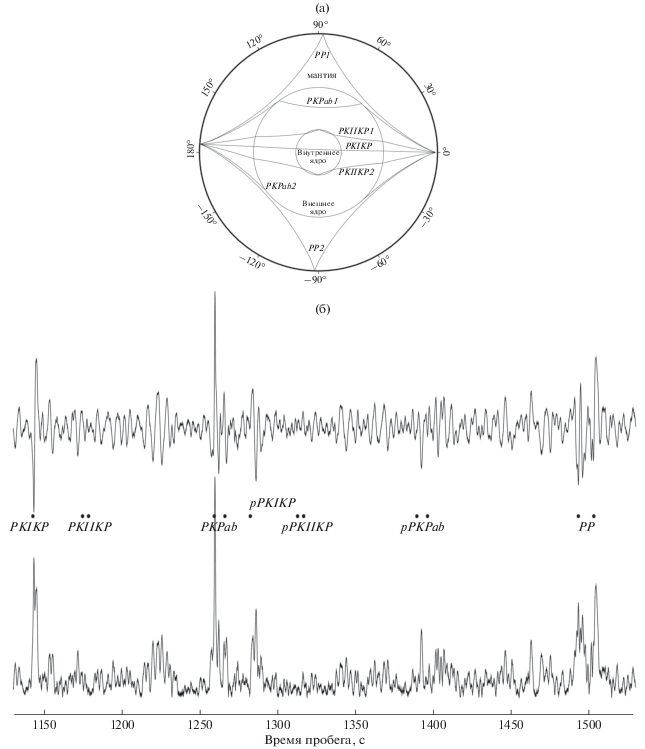

Рис. 1.

(а) – Геометрия лучей при наблюдениях на расстояниях вблизи антипода. Источник на глубине 100 км, станция на расстоянии 176°. Трасса PKPc-dif  близка к PKIIKP1, однако распространяется вдоль границы внутреннего ядра; (б) – cейсмограмма (верхняя трасса) и ее огибающая Гильберта (нижняя трасса) землетрясения на Филиппинах 04.11.2018 г., зарегистрированного станцией NPGB в Бразилии. Точки – метки вступлений указанных сейсмических фаз, включая двойные вступления фаз PKIIKP, PKPab, pPKIIKP, pPKPab и РР, распространяющихся по длинному и короткому пути.

Обнаружение и измерение параметров волн PKIIKP, как и PKIKP, представляет значительные трудности, хотя первые оценки [Rial, 1978] показали, что амплитуда волн PKIIKP сопоставима с амплитудой волны PKIKP на эпицентральном расстоянии около 180°. В настоящее время опубликовано лишь около 3-х десятков измерений амплитуды волны PKIIKP на одиночных станциях. Критериями обнаружения служили либо превышение некоторого уровня огибающей Гильберта сейсмического процесса на вертикальной компоненте сейсмограммы в ожидаемом интервале времени вступления волны [Cormier, 2015; Attanayake et al., 2018], либо степень согласованности формы волны PKIIKP волне PKIKP [Usoltseva, Ovtchinnikov, 2016] на основе решения оптимизационной задачи. Казалось, что более надежными данными будут измерения параметров волн PKIIKP, выполненные на пространственно-распределенной группе станций, которая позволяет определить дополнительный параметр – медленность (обратная кажущаяся скорость), модуль которой и направление согласуются с геометрией наблюдений в базисе источник-станция, а за счет избыточности данных можно улучшить соотношение сигнал–шум. Оптимистичные результаты обнаружения волн PKIIKP при нескольких землетрясениях были получены по данным сейсмических групп [Niu, Chen, 2008; Waszek, Deuss, 2015], но без оценки амплитуд волн PKIIKP. Однако обработка данных 30 сейсмических групп [Attanayake et al., 2018] с целью обнаружения и измерения параметров волн PKIIKP оказалась не вполне удачной. Приведенную с использованием синтетических сейсмограмм [Butler, Tsuboi, 2010] интерпретацию аномальных вступлений на ряде сейсмограмм станции TAM в Северной Африке как волн PKIIKP считают ошибочной [Wang, Song, 2019] и связывают наблюдаемые особенности с мантийными неоднородностями в зоне субдукции островов Тонга.

Тем не менее, развитие мировой сети сейсмических станций позволяет оптимистично смотреть на получение в будущем более широкого набора экспериментальных данных, а численное моделирование сейсмограмм восполнить недостатки сегодняшнего дня при малом объеме экспериментального материала. В настоящей работе мы приводим количественные характеристики структуры сейсмического волнового поля (дифференциальные времена tPKIIKP – tPKIKP и tPKIIKP${{t}_{{PK{{P}_{{c{\text{ - }}dif}}}}}},$ отношения амплитуд APKIIKP/APKIKP и ${{A}_{{PK{{P}_{{c{\text{ - }}dif}}}}}}$/APKIKP) и оценки скорости поперечных волн во внутреннем ядре, вытекающие из рассчитанных для различных моделей переходной зоны синтетических сейсмограмм, и сопоставляем их с измерениями на натурных сейсмограммах, зарегистрированных на сейсмических станциях вблизи антипода.

2. ИСПОЛЬЗОВАННЫЕ ЧИСЛЕННЫЕ МЕТОДЫ РАСЧЕТА СЕЙСМОГРАММ

Для расчета синтетических сейсмограмм использованы методы DSM (решение прямой задачи) [Kawai et al., 2006] и AXISEM (комбинированный аналитически-спектрально-элементный метод) [Nissen-Meyer et al., 2014]. Оба метода позволяют рассчитать синтетические сейсмограммы для вязкоупругих трансверсально-изотропных сферически симметричных моделей среды на расстояниях до 180° с максимальной частотой 1 Гц. Преимуществом методов по сравнению с другими является корректное построение волнового поля в зонах каустики, вблизи точек трипликации и для дифрагированных волн. Вычислительные программы (http://www.eri.u-tokyo.ac.jp/people/takeuchi/ и http://seis.earth.ox.ac.uk/axisem/), реализующие численные методы, написаны на Фортране MPI, что позволяет распределять вычислительные ресурсы на несколько процессоров и существенно сократить время вычислений. Синтетические сейсмограммы рассчитывались с использованием суперкомпьютерного комплекса НИВЦ МГУ “Ломоносов-1” [Воеводин и др., 2012]. Ниже дается краткое описание существа методов с акцентом на требуемые вычислительные ресурсы.

2.1. Решение прямой задачи (DSM)

В методе DSM решается интегральное уравнение движения в сферических координатах в частотной области. При этом вектор смещений представляется в виде линейной комбинации базисных функций, зависящих от пространственных координат с неизвестными коэффициентами, и последующим переходом к линейной системе уравнений следующего вида:

(1)
$({{{\omega }}^{2}}{{{\mathbf{T}}}^{{{\mathbf{DSM}}}}} - {{{\mathbf{H}}}^{{{\mathbf{DSM}}}}} + {\omega }{\mathbf{R}})\bar {c} = \overline { - {{g}^{{{\text{DSM}}}}}} ,$
где: ${\omega }$ – частота; $\bar {с}$ – вектор неизвестных коэффициентов; TDSM, HDSM, R – матрицы; $\overline {{{g}^{{{\text{DSM}}}}}} $ – вектор, связанный с объемной силой. Элементы матриц TDSM, HDSM, R и вектор $\overline {{{g}^{{{\text{DSM}}}}}} $ вычисляются по формулам:
(2)
где: $\overline {{{{\Phi }}^{{\alpha }}}} $ – векторная базисная функция под номером ${\alpha }$; $\bar {n}$ – вектор нормали на границе; * – знак сопряжения; ρ – плотность среды; Cijkl – тензор модулей упругости; Fi – объемная сила. Базисные функции получены перемножением линейных сплайн-функций, отвечающих за изменения параметров среды в вертикальном направлении, и сферических функций, отвечающих за изменения в горизонтальном направлении. Максимальный угловой порядок для сферических функций при создании численной сетки задавался 12 000, а количество точек в радиальном направлении 14 000, выбором которых обеспечивается компромисс между точностью вычислений (относительная ошибка порядка 1% [Geller, Takeuchi, 1995]) и затрачиваемым процессорным временем при расчете сейсмограмм.

Матрица в круглых скобках в левой части формулы (1) состоит из блоков с перекрытием. Каждый блок соответствует одной структурной зоне, которая начинается и заканчивается на границе первого рода хотя бы одного из физических параметров (скорости продольных, поперечных волн или плотности). Например, в модели PREM количество блоков 12. Блоки матрицы имеют полудиагональный вид, что связано с использованием линейных сплайнов. Численное интегрирование проводится с помощью специально разработанного для этой задачи матричного оператора [Kawai et al., 2006], который минимизирует ошибку решения для данной сетки и данного частотного диапазона. Расчеты сейсмограмм длительностью 2048 с с минимальным периодом 1 с на сетке 14 000 × 12 000 и распараллеливанием на 8 процессоров AMD 1400 МГц для 49 станций на эпицентральных расстояниях 160°–180° длятся 12 ч, а с использованием 8 процессоров IntelXeon 2930 МГц – 9 ч. При этом требуется 6 Гб виртуальной памяти. Существенное сокращение времени расчетов (в 4–5 раз) достигается уже при распараллеливании на 4 процессора; далее время меняется незначительно. Частота дискретизации рассчитанных сейсмограмм при выбранных параметрах составляет 16 Гц.

2.2. Аналитический спектрально-элементный метод (AXISEM)

В методе AXISEM интегральное уравнение движения решается в цилиндрической системе координат во временной области. Для твердой Земли без учета граничных условий оно имеет вид:

(3)
$\overbrace {\int\limits_V {{{{\gamma }}_{i}}{\rho }{{{\ddot {u}}}_{i}}dV} }^{{{T}^{{axi}}}\left( u \right)} + \overbrace {\int\limits_V {\left( {\frac{{\partial {{{\gamma }}_{i}}}}{{\partial {{x}_{j}}}}} \right){{C}_{{ijkl}}}\frac{{\partial {{{\text{u}}}_{k}}}}{{\partial {{x}_{l}}}}dV} }^{{{H}^{{axi}}}\left( u \right)} = \overbrace {\int\limits_V {{{{\gamma }}_{i}}{{F}_{i}}dV} }^{{{g}^{{axi}}}\left( u \right)},$
где: (x1, x2, x3) – цилиндрические координаты (s, φ, z); ρ, Cijkl, Fi – то же, что и в (2); (u1, u2, u3) – вектор смещения; (γ1, γ2, γ3) – тестовый вектор.

В сферической Земле произвольный вектор смещения u можно представить в виде линейной суперпозиции смещений от монопольного, дипольного и квадрупольного источников. Для монопольного источника вектор смещения не зависит от азимута φ, для дипольного источника вектор смещения пропорционален cos φ, а для квадрупольного u(φ) ~ cos 2 φ. Поэтому возможен переход от одного трехмерного уравнения к ряду двухмерных уравнений, в которых зависимость от азимута вычисляется аналитически, а численно считаются интегралы по поверхности.

Для создания сетки для расчетов Земля разбивается на четырехугольники в основном с двумя противоположными полукруглыми сторонами. Затем исходная область преобразуется в единичный квадрат. Внутри каждого квадрата распределение скорости продольных, поперечных волн, плотности и затухания раскладывается по базису двумерных полиномов Лагранжа до 4-го, 5-го или 6-го порядка, при этом коэффициенты выбираются так, чтобы выполнялось условие непрерывности смещения на границах элементов. Для интегрирования внутри квадратов используется кубатура Гаусса–Лежандра–Лобатто (GLL):

(4)
$\int\limits_S {fdS} = \sum\limits_i {{{f}_{i}}{{{\delta }}_{i}}d{{S}_{i}}} ,$
где: fi – значение функции f в корнях полиномов Лагранжа; δi – веса GLL.

После введения интерполяционных полиномов Лагранжа и численного интегрирования уравнение движения (3) сводится к простой системе дифференциальных уравнений от времени:

(5)
$\ddot {u}\left( t \right) = {{T}^{{axi}}}^{{{\kern 1pt} ' - 1}}\left( {{{g}^{{axi{\kern 1pt} '}}} - {{H}^{{axi{\kern 1pt} '}}}u\left( t \right)} \right),$
где ${{T}^{{axi{\kern 1pt} '}}}$, ${{H}^{{axi{\kern 1pt} '}}}$, ${{g}^{{axi{\kern 1pt} '}}}$ – постоянные матрицы и вектор, полученные после проведения алгебраических или численных вычислений с использованием пространственных координат для слагаемых Taxi(u), Haxi(u), gaxi(u) из (3). Для решения системы (5) используется явная схема Ньюмарка второго порядка, которая является двухшаговой конечно-разностной схемой, устойчивой при любом разбиении по времени.

Точность расчета сейсмограмм зависит от количества элементов, на которые разбили Землю, и от порядка полиномов Лагранжа. Для расчета сейсмограмм с минимальным периодом 1 с необходимо разбить Землю на 9 566  720 элементов, при этом относительная ошибка не превысит 1% [van Driel et al., 2015]. Для этого требуется 2 Гб памяти на диске и 22 Гб виртуальной памяти. Время расчета сейсмограмм длительностью 1800 с с использованием 1024 процессоров (IntelXeon 2930 МГц) для 49 станций на эпицентральных расстояниях 160°–180° составляет 2 ч. Полученные сейсмограммы имеют частоту дискретизации 135.3 Гц. Аналогичный расчет с использованием 224 процессоров занимает 9.5 ч.

2.3. Тестовые сейсмограммы для моделей PREM, IASP91, АК135

Тестовые расчеты, проведенные на моделях PREM и IASP91, показывают идентичность структуры волнового поля на сейсмограммах, рассчитанных методами DSM и AXISEM (рис. 2). Отметим только, что при использовании DSM на сейсмограммах присутствует хорошо видимая (особенно перед первым вступлением) высокочастотная помеха, которая может усложнить идентификацию слабых сейсмических волн PKIIKP и PKPc-dif (рис. 2). Более полное представление об изменениях в структуре волнового поля в зависимости от эпицентрального расстояния можно получить из монтажа сейсмограмм, рассчитанных для различных эпицентральных расстояний в диапазоне 170 < Δ < 180° для модели аk135 (рис. 3).

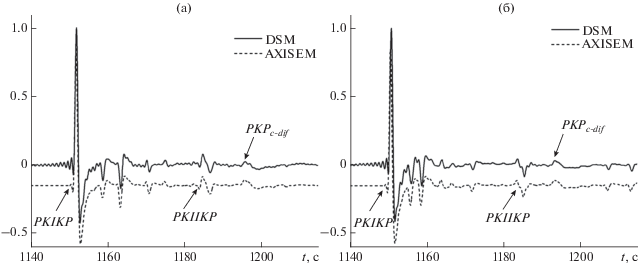

Рис. 2.

Сравнение результатов расчета сейсмограмм методами DSM (сплошная линия) и AXISEM (пунктирная линия) для источника на глубине 500 км и расстоянии Δ = 179.6°. Показаны фрагменты сейсмограмм длительностью 110 с. Сейсмограммы нормированы на максимальную амплитуду волны PKIKP. Пунктирная сейсмограмма смещена относительно нулевой линии на –0.15: (a) – модель IASP91; (б) – модель PREM.

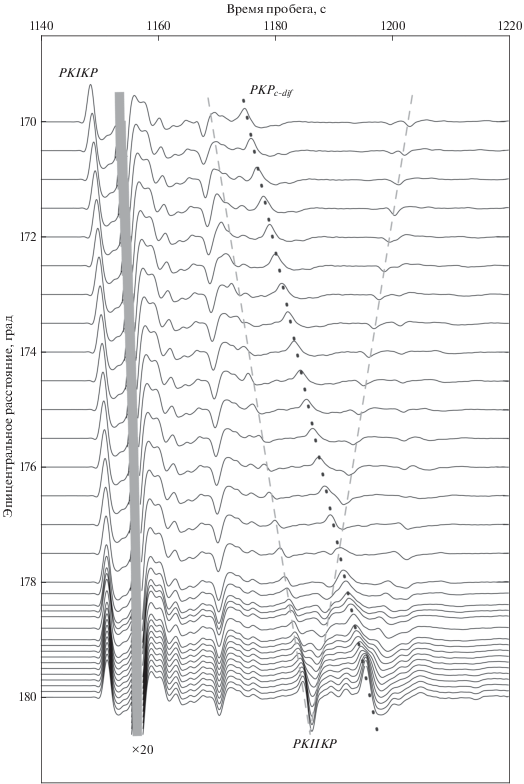

Рис. 3.

Монтаж синтетических сейсмограмм на эпицентральных расстояниях от 170 до 180°. Масштаб сейсмограмм после серой черты для лучшей визуализации увеличен в 20 раз. Так как энергия второй ветви волны PKPc-dif с более поздними временами вступления в 3 раза меньше, чем в первой ветви, ось синфазности для нее не приведена.

Согласно рис. 3 имеются две ветви волн PKIIKP, приходящих на станцию наблюдения по короткому пути (PKIIKP1) и по длинному пути (PKIIKP2). На расстояниях от 179.4 до 180° наблюдается зона конструктивной интерференции волн PKIIKP1 и PKIIKP2, приходящих на станцию наблюдения. На расстояниях от 176 до 179° волна PKIIKP1 представляет собой изолированный импульс. На меньших расстояниях она маскируется коровыми фазами, возбуждаемыми в районе источника и приемника. Волна PKIIKP2 в виде изолированных импульсов прослеживается от 172 до 176°, затем до 178° она интерферирует с волной PKPc-dif.

Из проведенных расчетов следует, что в стандартных моделях PREM, IASP91, и ak135 относительная амплитуда APKIIKP/APKIKP в антиподе составляет 8–12%. В связи с этим сейсмограммы землетрясений, используемые для исследования свойств верхней части внутреннего ядра, должны удовлетворять достаточно жестким требованиям отбора, а именно: отношение пиковой амплитуды первого вступления к предшествующему шуму должно быть около 20, а при анализе данных станций группирования в сейсмическом процессе, предшествующем первому вступлению (волна PKIKP), не должны доминировать высокоскоростные составляющие с медленностью (обратной скоростью) <2.5 с/градус.

3. СЕЙСМОГРАММЫ ДЛЯ МОДИФИЦИРОВАННЫХ МОДЕЛЕЙ ЗЕМНОГО ЯДРА

Проследим теперь за изменениями в характеристиках волнового поля в нескольких модификациях модели Земли. Рассматриваются 6 моделей с измененной по отношению к модели IASP91 или ал135 плотностью среды, скоростью поперечных и продольных волн в кровле внутреннего или в подошве внешнего ядра Земли (рис. 4).

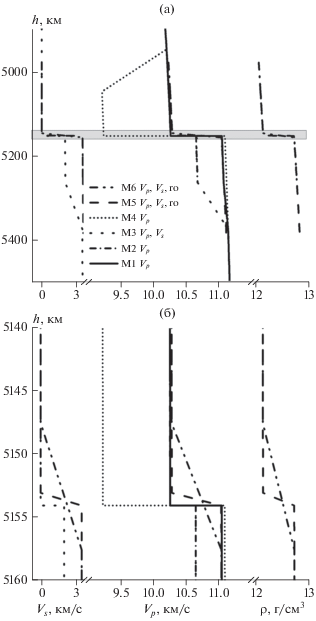

Рис. 4.

Модификации моделей IASP91 (М1–M4) и аk135 (M5, M6) зоны перехода от внешнего ядра к внутреннему. Обозначения моделей приведены в легенде с указанием номера и списком модифицированных параметров: (а) – разрез в диапазоне глубин от 4900 до 5500 км; (б) – детали разреза в диапазоне 5140–5160 км; Vs – скорость поперечных волн; Vp – скорость продольных волн; ρ – плотность среды.

Модель 1. Скорость продольных волн Vp в верхних 100 км внутреннего ядра (рис.4) на 0.4% меньше чем в IASP91, скачок скорости поперечных волн Vsна границе между внешним и внутренним ядром 3.4 км/с, как в IASP91. На сейсмограммах для этой модели (рис. 5) наблюдается небольшое запаздывание волн PKIKP и PKIIKP относительно референсной модели IASP91. Дифференциальная невязка времен пробега PKIIKP и PKIKP относительно IASP91 в М1 увеличивается на 0.6 с. Также незначительно уменьшается отношение APKIIKP/APKIKP. Отношение амплитуд APKIIKP/${{A}_{{PK{{P}_{{c{\text{ - }}dif}}}}}}$ = 1.2, меньше, чем в модели IASP91, для которой APKIIKP/${{A}_{{PK{{P}_{{c{\text{ - }}dif}}}}}}$ = 1.9.

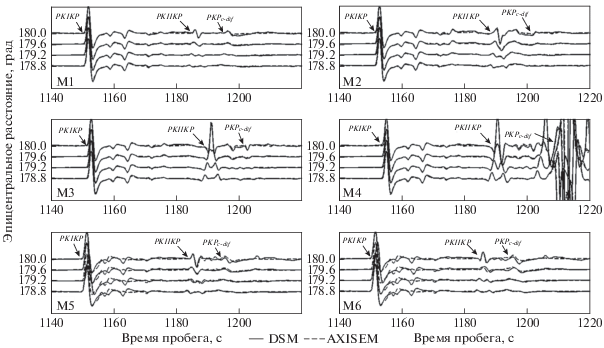

Рис. 5.

Сравнение фрагментов синтетических сейсмограмм длительностью 80 с для моделей М1–М6, рассчитанных методами DSM и AXISEM, на расстояниях 178.8–180°.

Модель 2. Скорость продольных волн Vp в верхних 100 км на 4% меньше, чем в IASP91, скорость поперечных волн Vs = 3.4 км/с. Эта модель описывает возможные вариации скорости Vp в экваториальной области между меридианами 20° W и 140° E и параллелями 35° S и 60° N [Stroujkova, Cormier, 2004; Ivan et al., 2018]. На сейсмограммах (рис. 5 М2) для этой модели в антиподе APKIIKP/APKIKP = 0.18. Запаздывание вступления волны PKIIKP относительно IASP91 составляет 4.0 с.

Модель 3. Скорость продольных волн как в M2, а скорость поперечных волн Vs = 2 км/с в верхних 100 км внутреннего ядра, как предложено в работе [Cao, Romanowicz, 2009]. На сейсмограммах (рис. 5 М3) для этой модели наблюдается значительное увеличение относительной амплитуды PKIIKP. В антиподе APKIIKP/APKIKP = 1.04.

В моделях M2 и М3 дифрагированную волну PKPc-dif идентифицировать сложно в связи с интерференцией с PKIIKP.

Модель 4. Скорость продольных волн Vp в подошве внешнего ядра в слое мощностью 100 км на 10% меньше чем в IASP91. В настоящее время большинство исследователей полагает, что нет оснований для такой модели, хотя существует и противоположная точка зрения [Jeffreys, Bullen, 1957; Бурмин, 2004; Бурмин, Бойко, 2017]. Низкоскоростной слой приводит к возрастанию амплитуды волны PKPc-dif по сравнению с моделью IASP91. На сейсмограммах (рис. 5 М4) амплитуда волны PKPc-dif многократно превышает амплитуду первого вступления PKIKP. Для PKIIKP в антиподе APKIIKP/APKIKP = 1.2. Если скорость продольных волн в подошве внешнего ядра уменьшить только на 2%, отношение ${{A}_{{PK{{P}_{{c{\text{ - }}dif}}}}}}$/APKIKP= 1.0, а APKIIKP/APKIKP составит 0.38.

Для исследования структурных особенностей в подошве внешнего ядра лучше подходит вычислительный алгоритм DSM, поскольку в AXISEM при введении низкоскоростного слоя толщиной менее 100 км возникают дополнительные помехи в окрестности волны PKPc-dif.

Модели 5 и 6. В модели М5 скорости Vs, Vp и плотность линейно изменяются от значений во внешнем ядре на глубине 5153 км в модели IASP91 до значений во внутреннем ядре на глубине 5154 км, т.е толщина переходной зоны 1 км. В модели М6 аналогичные изменения параметров соответствуют глубинам от 5148.5 до 5158.5 км, т.е. толщина переходной зоны 10 км. Эти модели имитируют область перехода в виде “мягкой” зоны, наличие которой следует из наблюдений коды отраженных волн PKiKP [Vidale et al.,2000; Krasnoshchekov et al., 2005]. Параметры среды изменяются с увеличением глубины за счет роста доли твердых фракций в затвердевающем растворе железа и легких фракций. Наличие мягкой зоны должно приводить к уменьшению модуля сдвига и, как следствие, к уменьшению скорости поперечных волн во внутреннем ядре. Рассчитанные для этих моделей сейсмограммы показаны на рис. 5 (М5 и М6).

При наличии градиента скорости поперечных волн в верхней части внутреннего ядра наблюдается возрастание отношения APKIIKP/APKIKP до 0.2, примерно также, как в модели M3 с резким скачком скорости при Vs = 3.2 км/с. При уменьшении толщины градиентного слоя увеличивается длительность колебаний в волне PKIIKP. Форма волны PKPc-dif во всех трех моделях практически не меняется.

Из рассмотрения характеристик волнового поля в моделях M1–M4 и M5, M6 следует, что наиболее значимым фактором, влияющим на относительную амплитуду APKIIKP/APKIKP, является изменение скорости поперечных волн в верхней части внутреннего ядра. В меньшей степени на относительную амплитуду влияет скорость продольных волн, но при этом также происходит изменение дифференциального времени tPKIIKP–tPKIKP. Более детальная зависимость APKIKP/APKIIKP от скорости поперечных волн Vs и эпицентрального расстояния Δ, полученная из синтетических сейсмограмм, приведена на рис. 6.

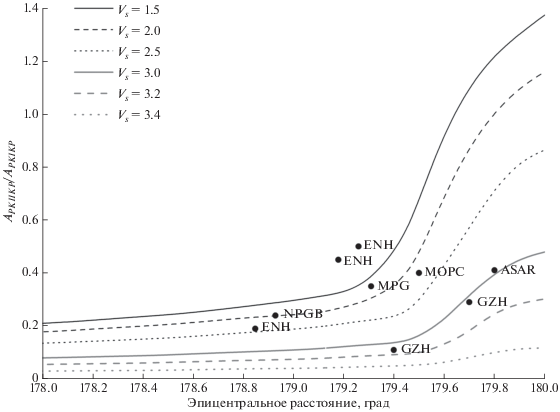

Рис. 6.

Зависимость относительной амплитуды от эпицентрального расстояния и скорости поперечных волн в вершине внутреннего ядра для стандартной модели ak135. Черные кружки – измерения отношения амплитуд из таблицы.

Из рис. 6 следует, что наблюдения на расстояниях от 179.4 до 180° наиболее предпочтительны для изучения вариаций скорости поперечных волн во внутреннем ядре вследствие хорошей разрешенности по оси ординат. Недостатком этого диапазона является невозможность раздельного наблюдения волн PKIIKP1 и PKIIKP2 (рис. 3).

4. ЭКСПЕРИМЕНТАЛЬНЫЕ ДАННЫЕ И РЕЗУЛЬТАТЫ

На предварительном этапе для решения поставленной задачи были отобраны 48 землетрясений, произошедших в 2010–2018 гг. Из них на о-ве Суматра – 8, в Аргентине – 26, на севере Срединно-Атлантического хребта – 14. Для детальной обработки были использованы только 8. Очаговые параметры землетрясений (по данным Международного сейсмологического центра (ISC)) и сейсмические станции, на которых были обнаружены и измерены параметры волн PKIIKP, приведены в таблице.

Землетрясение 06.06.2009 г. в Атлантике зарегистрировано сейсмической группой ASAR в Австралии. Остальные измерения были выполнены на одиночных каналах. На одиночных каналах относительная амплитуда определялась из условия минимума суммы модулей невязок между экспериментальной сейсмограммой и ее моделью [Usoltseva, Ovtchinnikov, 2016]:

(6)
$E\left( {{{A}_{i}},{{\tau }_{i}},{{X}_{i}}} \right) = \min \sum\limits_t {\left| {D\left( t \right) - S\left( t \right)} \right|} ,$
при ограничениях:
(7)
${{A}_{i}}_{1} \leqslant {{А}_{i}} \leqslant {{A}_{i}}_{2},\,\,\,\,\left| {{{\tau }_{i}} - \tau _{i}^{'}} \right| \leqslant \delta {{{\tau }}_{i}},$
где: D(t) – экспериментальная сейсмограмма; $S\left( t \right) = \sum\nolimits_{i = 1}^K {{{A}_{i}}{{X}_{i}}(t + {{\tau }_{i}})} $, Ai1 и Ai2 – граничные относительные амплитуды для i-той фазы, которые определяются с помощью синтетических сейсмограмм; ${\tau }_{i}^{{\text{'}}}$ – время запаздывания i-ой фазы в соответствии с референсной моделью Земли для конкретных параметров сейсмического источника и станции, δτi – дифференциальная невязка времени запаздывания для i-той фазы. На рис. 7 показан пример обработки сейсмограммы землетрясения в Аргентине 11.02.2015 г. на станции GHZ в Китае для двух фаз (K = 2) PKIIKP и pPKIKP.

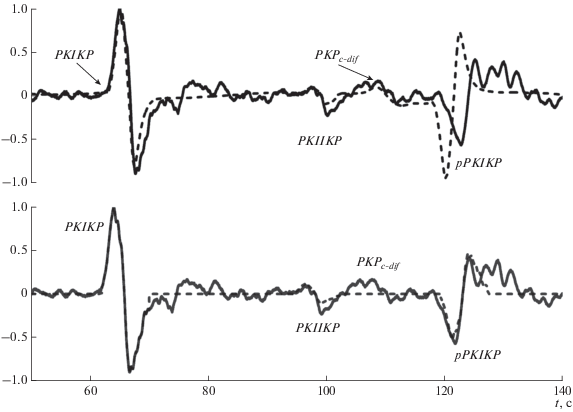

Рис. 7.

Верх: сравнение синтетической сейсмограммы для модели IASP91 (пунктир) и натурной сейсмограммы (сплошная); низ: результат решения оптимизационной задачи (6)–(7) для станции GZH в Китае (пунктир), зарегистрировавшей землетрясение 11.02.2015 г.

Из решения оптимизационной задачи (6)–(7) получены относительные амплитуды APKIIKP/APKIKP = = 0.11 и ApPKIKP/APKIKP = 0.51 (рис. 7). Из данных (рис. 6) следует, что APKIIKP/APKIKP = 0.11 соответствует скорости поперечных волн 3.0–3.1 км/с. Дифференциальные амплитуды для других землетрясений и станций приведены в таблице (столбец APKIIKP/APKIKP).

Для землетрясения, зарегистрированного пространственно-распределенной группой одиночных станций ASAR, была дополнительно проведена оценка медленности обнаруженных волновых форм. На первом этапе к записям системы группирования ASAR применялась согласованная фильтрация вертикальных каналов станций, при которой, как отмечено выше, использована форма волны PKIKP в первом вступлении: ${{S}_{i}} = \sum\nolimits_{k = 1}^M {{{D}_{i}}*{{X}_{{i + k}}}} ~$, где: i – номер станции; а M – длительность волновой формы PKIKP (обозначена как Х); Di – наблюденная сейсмограмма; * – операция свертки. Пространственные особенности сейсмического волнового поля определялись путем вычисления в скользящем временном окне двумерного спектра мощности P (F-K анализ): $P({\mathbf{k}}) = \frac{1}{m}\sum\nolimits_{{{f}_{1}}}^{{{f}_{m}}} {\left( {\sum\nolimits_{j - 1}^{j = n - 1} {\sum\nolimits_{i = 1}^{i = n} {{{F}_{{ij}}}\left( f \right){{e}^{{i{\mathbf{k}}\left( {{{{\mathbf{r}}}_{i}} - {{{\mathbf{r}}}_{j}}} \right)}}}} } } \right)} $, где: ${{F}_{{ij}}}\left( f \right) = \frac{2}{T}\sum\nolimits_{{{k}_{\alpha }}} {S_{i}^{*}{{S}_{j}}} $ – взаимный спектр в частотном интервале [f1; fm]; ${\mathbf{k}} = \left( {{{k}_{x}}{{k}_{y}}} \right)$ – волновой вектор в горизонтальной плоскости; * – знак комплексного сопряжения. Далее по отфильтрованным каналам группы вычислялась статистическая характеристика сейсмического процесса Fstat [Blandford, 1974], которая позволяет оценить значимость уровня сейсмического сигнала на фоне шума в рассматриваемом временном интервале

${{F}_{{{\text{stat}}}}}\left( {{{{\mathbf{k}}}_{0}}:T,t} \right) = \,\,~\frac{{N - 1}}{N}\frac{{\sum\limits_t^{t + T} {{{{\left\{ {\left( {b\left( {t:{{k}_{0}}} \right)} \right)} \right\}}}^{2}}} }}{{\sum\limits_t^{t + T} {\sum\limits_{i = 1}^N {{{{\left| {{{S}_{i}}\left( t \right) - ~b\left( {t:{{k}_{0}}} \right)} \right|}}^{2}}} } }},$
где: $b\left( {t:{{{\mathbf{k}}}_{0}}} \right) = \frac{1}{N}\sum\nolimits_{i = 1}^N {{{S}_{i}}\left( {t + {{\tau }_{i}}} \right)} $ – результат регулируемого направленного приема (суммирование каналов группы с временными задержками); ${{\tau }_{i}} = {{ - {{{\mathbf{r}}}_{i}}{{{\mathbf{k}}}_{0}}} \mathord{\left/ {\vphantom {{ - {{{\mathbf{r}}}_{i}}{{{\mathbf{k}}}_{0}}} \omega }} \right. \kern-0em} \omega }$; τi – временной сдвиг сейсмограммы на i-ой станции относительно опорной станции. Физический смысл Fstat – насколько полная энергия колебаний (числитель) для заданного волнового числа k0 в интервале наблюдения [t; t + T] отличается от остаточного шума (знаменатель).

Результат обработки записей группы ASAR землетрясения в Атлантике 2009 года представлен на рис. 8.

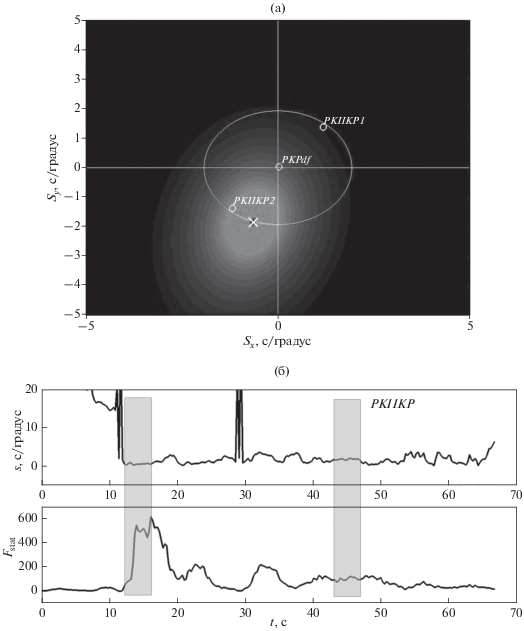

Рис. 8.

(а) F-K диаграмма во временном интервале с меткой PKIIKP; (б) медленность (s), и статистика Fstat; серыми полосами отмечены временные интервалы устойчивого сохранения медленности.

Как видно, сейсмический процесс на временны́х интервалах ожидаемого прихода волн PKIKP и PKIIKP (на рис. 8б около 12-й и 42-й с соответственно) характеризуется слабыми вариациями медленности. Причем на последнем из них присутствует волна с медленностью 1.95 c/градус, устойчиво сохраняющейся на интервале 5 с, и более отчетливо видная на F-K-диаграмме (рис. 8а), максимум которой соответствует s = 1.95 c/градус и азимуту прихода волны 199°. Статистика Fstat = 127 (рис. 8б, нижний график) показывает, что уровень сигнала в этом временно́м окне значимо отличается от уровня шума с Fstat = 40. Следует отметить, что на интервале перед волной PKIKP оценка медленности s соответствует низкоскоростным волнам с медленностью более 7 с/градус. Совокупность полученных параметров позволяет утверждать, что обнаруженный сигнал является волной PKIIKP, приходящей на станцию по более длинному пути. Полагая стационарность сейсмического шума, наблюдаемого перед вступлением волны PKIKP, по крайней мере на временном интервале в 1 мин [D’Amico, 2013], оценку относительной амплитуды волны PKIIKP можно получить из соотношения APKIIKP/APKIKP = = {Fstat(PKIIKP)/Fstat(PKIKP)}0.5, что составляет 0.41.

Измеренные относительные амплитуды показаны на рис. 6 и находятся в интервале 0.11 < < APKIIKP/APKIKP < 0.5 (таблица). Согласно результатам численного расчета сейсмограмм методом AXISEM для стандартной модели ak135 на эпицентральных расстояниях 179–180° отношение амплитуд APKIIKP/APKIKP составляет 0.04–0.125. Из этого следует, что в зондируемых областях, показанных на рис. 9, в вершине внутреннего ядра скорость поперечных волн может составлять 1 < < Vs < 3.1 км/с, что поддерживает идею работы [Tian, Wen, 2017] существования локализованных зон с промежуточными механическими свойствами среды.

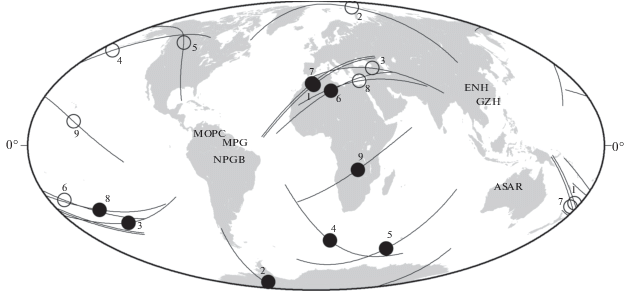

Рис. 9.

Возможные области низких скоростей поперечных волн (точки) и проекции пути во внутреннем ядре на поверхность Земли (кривые линии). Черные точки соответствуют длинному пути, светлые точки – короткому. Номера соответствуют порядковому номеру события в таблице.

Таблица 1.

Параметры очагов землетрясений и результаты измерений амплитудного отношения APKIIKP/APKIKP

Дата, время в очаге Широта,
град.
Долгота,
град.
Глубина,
км
Δ, град. Код станции APKIIKP/APKIKP
1 2002-05-23, 15:52:16 –30.722 –71.193 62.8 179.26 ENH 0.50
2 2004-06-06, 09:37:00 –6.04 113.11 579 179.5 MOPC 0.4
3 2006-08-15, 03:05:13 –4.6414 126.852 32.2 179.31 MPG 0.35
4 2009-06-06, 20:33:29 23.8302 –46.2162 14.6 179.8 ASAR 0.41
5 2014-09-24, 11:16:13 –23.7849 –66.5888 204.5 179.7 GZH 0.29
6 2015-02-11, 18:57:22 –23.0653 –66.6621 203.6 179.4 GZH 0.11
7 2018-04-10, 10:19:34 –30.9862 –71.5566 76.1 178.85 ENH 0.19
8 2018-11-04, 07:55:29 7.7518 123.8646 581 178.93 NPGB 0.24
9 2019-01-20, 01:32:51 –30.074 –71.423 53.0 179.18 ENH 0.45

Полученные оценки скорости Vs значительно ниже скорости в железе и его сплавах, из которого, как полагают, состоит внутреннее ядро и, вероятно, характеризуют различную степень предплавления вещества ядра (гексагональное железо – hcp-Fe и кубически центрированное – bcc-Fe), приводящую к уменьшению модуля сдвига при температуре (T), близкой к температуре плавления (Tm), T/Tm > 0.95 [Martorell et al., 2013; Martorell, 2015]. Другой возможный механизм уменьшения модуля сдвига может быть связан с дефектами структуры bcc-Fe, которые становятся значительными при температуре и давлении во внутреннем ядре [Belonoshko et al., 2007]. Значительно большие относительные амплитуды APKIIKP/APKIKP приведены в работе [Attanayake et al., 2018], в частности на станции TAM в Северной Африке. Однако в работе [Wang, Song, 2019] полагают, что интерпретация аномальных вступлений на этой станции как волн PKIIKP ошибочна и связывают наблюдаемые особенности с сильной локальной неоднородностью в мантии в зоне субдукции о-вов Тонга.

5. ВЫВОДЫ

1. Проведен анализ структуры сейсмического волнового поля с использованием двух численных методов: DSM и AXISEM. Для эпицентральных расстояний 170°–180° и 49 станций наблюдений вычисления длятся 9 ч с использованием DSM и минимум 2 ч с использованием AXISEM. Обе программы дают схожие результаты в рассмотренных нами стандартных и модифицированных моделях с присутствием переходной зоны. Однако сейсмограммы, рассчитанные по программе DSM, осложнены высокочастотной помехой. Для исследования низкоскоростных моделей в основании внешнего ядра предпочтительнее использовать DSM.

2. На модельных примерах показано, что наиболее значимым фактором, влияющим на относительную амплитуду APKIIKP/APKIKP, является изменение скорости поперечных волн в верхней части внутреннего ядра.

3. Оценки амплитудного отношения APKIIKP/APKIKP по наблюденным сейсмограммам указывают на более низкие значения скорости поперечных волн в верхних 40 км внутреннего ядра 1 < Vs < 3.1 км/с, чем в стандартных моделях PREM, IASP91, ak135. Эти данные поддерживают гипотезу о мозаичной структуре переходной зоны от внешнего к внутреннему ядру, полученную на основе свойств отраженных от поверхности внутреннего ядра волн PKiKP [Адушкин, Овчинников, 2004; Krasnoshchekov et al., 2005; Tian, Wen, 2017].

4. Свойства волны PKPc-dif из синтетических и натурных сейсмограмм указывают только на возможность слабой низкоскоростной аномалии в основании внешнего ядра, не превышающей 2%. Этот предварительный результат требует более детального изучения.
