Физика Земли, 2022, № 5, стр. 98-115

Электромагнитные исследования современных геодинамических процессов литосферы областей внутриконтинентальной орогении, на примере Тянь-Шаня

А. К. Рыбин 1, *, Е. А. Баталева 1, П. Н. Александров 2, **, К. С. Непеина 1

1 Научная станция РАН в г. Бишкеке (НС РАН)
г. Бишкек, Киргизия

2 Центр геоэлектромагнитных исследований Института физики Земли им. О.Ю. Шмидта РАН (ЦГЭМИ ИФЗ РАН)
г. Москва, г. Троицк, Россия

* E-mail: rybin99@yandex.ru
** E-mail: alexandr@igemi.troitsk.ru

Поступила в редакцию 27.02.2022
После доработки 12.03.2022
Принята к публикации 15.04.2022

Полный текст (PDF)

Аннотация

Электромагнитные исследования динамики напряженно-деформированного состояния геосреды основаны на анализе двух групп физических явлений. К первой относятся явления, связанные с динамикой электрических свойств пород при изменении их трещинноватости, пористости, флюидосодержания, структуры и текстуры, температуры и давления т.п. Ко второй – генерация источников электромагнитного поля эндогенного (геодинамического) происхождения в процессе необратимых деформаций геосреды. В работе представлены практические результаты исследований естественного электромагнитного поля Земли, направленные на изучение современной геодинамики литосферы Тянь-Шаня и полученные за 40-летний период функционирования геодинамического полигона Научной станции РАН. Экспериментальные результаты изучения первой группы явлений основаны на анализе изменений во времени магнитотеллурических передаточных функций. При этом предполагается, что современные геодинамические процессы, в том числе и катастрофические, например, землетрясения, являются триггером для процессов трещинообразования, что в свою очередь, приводит к изменению порово-трещинного пространства горных пород и перераспределением флюидов в них, а следовательно, и изменению электропроводности геологической среды. Практические результаты изучения второй группы явлений опираются на представлении о том, что современные геодинамические процессы в земной коре Тянь-Шаня, связанные с необратимыми деформациями горных пород, формируют источники электромагнитного излучения, приводящие к вариациям электромагнитного поля эндогенного происхождения, которые можно наблюдать на поверхности Земли.

Ключевые слова: магнитотеллурическое зондирование, кажущееся электросопротивление, необратимые деформации, электромагнитное поле эндогенного происхождения, энергетическая характеристика, современные геодинамические процессы, Тяньшанский ороген.

1. ВВЕДЕНИЕ

Изучение современных геодинамических процессов в широком диапазоне явлений от практически незаметных изменений напряженно-деформированного состояния геологической среды до катастрофических природных катаклизмов (землетрясений, оползней и др.) представляет собой одну из самых актуальных фундаментальных научных проблем в области наук о Земле. Представления о том, что изменения напряженно-деформированного состояния геологической среды (естественного или техногенного характера), происходящие в настоящее время, могут отражаться в физических полях и физических параметрах горной породы дают нам определенные основания считать, что геодинамические процессы можно отслеживать с помощью наблюдений электромагнитного поля естественного и искусственного происхождения на поверхности Земли [Соболев, 1993; Светов и др., 1997]. Электромагнитные исследования изменения напряженно-деформированного состояния геосреды основаны на анализе двух групп физических явлений К первой группе относятся явления, связанные с изменением электрических свойств горных пород при изменении их трещиноватости, пористости, флюидонасыщения, структуры и текстуры, температуры и давления т.п. Ко второй – генерация источников электромагнитного поля эндогенного происхождения в процессе необратимых (процессы трещинообразования) деформаций земной коры.

Первая группа явлений характеризует динамику свойств геоэлектрического разреза при изменении напряженно-деформированного состояния геосреды, например, в процессе подготовки землетрясения. Начало этому направлению исследований дали пионерские работы О.М. Барсукова [Барсуков, Сорокин, 1973]. В последующие годы данное направление электромагнитных исследований получило активное распространение во многих геодинамически активных регионах: на Алтае [Неведрова, Пономарев, 2018; Неведрова, Шалагинов, 2015], на Тянь-Шане [Трапезников и др., 1997; Баталев и др., 1989; 2017; 2019; Баталева, Мухамадеева, 2018; Рыбин и др., 2001; 2008; 2011], на Камчатке [Мороз, Гонтовая, 2018; Муратов и др., 2018; Уваров и др., 2018], на Ашхабадском прогностическом полигоне [Авагимов и др., 2005], на геофизических полигонах Европейской части России [Александров, Модин, 2015; Модин и др., 2014], на Кольском полуострове [Жамалетдинов и др., 2000] и др.. По результатам этих исследований для условий различных геодинамических обстановок экспериментально подтверждена связь между вариациями электрического сопротивления и изменениями напряженно-деформированного состояния земной коры исследуемых регионов.

Вторая группа явлений связана с генерацией источников электромагнитного поля эндогенного происхождения и обусловлена необратимыми деформациями, которые приводят к нарушению сплошности горной породы за счет разрушения атомных связей. Эти процессы генерируют эндогенные источники как электромагнитного, так и сейсмического полей [Гохберг и др., 1988; Соболев, 1993]. Необратимые деформации сопровождаются процессом трещинообразования (появление, раскрытие и закрытие трещин), что отождествляется с дискретно появляющимися в пространстве элементарными источниками упругих и электромагнитных полей [Беляков и др., 2016]. Процесс трещинообразования проявляется в виде связанных явлений – электромагнитном излучении (ЭМИ), сейсмоакустической эмиссии (САЭ) и механической деформации [Жуков и др., 1991; Chikov, 2010; Соболев, Майбук, 2013; Соболев, 2014; Соболев и др., 2016].

Отметим, что в настоящее время накоплен большой, но весьма противоречивый опыт “автономного” проведения этих двух направлений электромагнитных исследований. Идея объединения этих двух направлений исследований была высказана Б.С. Световым [Светов, 1997]. Для реализации предложенного им подхода был разработан макет компьютеризированного технологического комплекса магнитотеллурического мониторинга геодинамических процессов, который позволял одновременно получать независимую информацию как об изменениях геоэлектрического разреза, так и о генерируемых в земной коре электромагнитных полях. С использованием комплекса был проведен первый непродолжительный цикл режимных наблюдений естественного электромагнитного (магнитотеллурического) поля в широком диапазоне частот на территории Северного Тянь-Шаня. К сожалению, эти работы были прекращены по техническим причинам и не получили дальнейшего развития.

Рассмотрим более подробно практические результаты электромагнитных исследований по изучению современной геодинамики литосферы Тянь-Шаня, полученные за 40-летний период функционирования геофизического полигона Научной станции РАН. При этом мы остановимся только на результатах исследований естественного электромагнитного поля Земли, не касаясь результатов электромагнитного мониторинга, который осуществлен силами Научной станции с помощью мощных искусственных источников тока (МГД, ЭРГУ-600).

Экспериментальные результаты изучения первой группы явлений, полученные в разное время на территории Тянь-Шаня, основаны на анализе изменений во времени магнитотеллурических передаточных функций. При этом полагаем, что современные геодинамические процессы, в том числе и катастрофические, например, землетрясения, являются триггером для процессов трещинообразования, что, в свою очередь, приводит к изменению порово-трещинного пространства горных пород и перераспределению флюидов в них, а следовательно, и изменению электропроводности геологической среды.

Практические результаты изучения второй группы явлений основаны на представлении о том, что современные геодинамические процессы в земной коре Тянь-Шаня, связанные с необратимыми деформациями горных пород, формируют источники электромагнитного излучения, приводящие к вариациям электромагнитного поля эндогенного происхождения, которые можно наблюдать на поверхности Земли.

2. ВАРИАЦИИ КАЖУЩЕГОСЯ ЭЛЕКТРОСОПРОТИВЛЕНИЯ – ИЗМЕНЕНИЕ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ ГЕОСРЕДЫ

2.1. Методика азимутального магнитотеллурического (МТ) мониторинга

С целью анализа взаимосвязи вариаций кажущегося сопротивления с изменением напряженно-деформированного состояния участков земной коры Тянь-Шаня была предложена методика азимутального магнитотеллурического мониторинга [Баталева и др., 2013]. Методика основана на пересчете значений тензора импеданса для каждой из часовых реализаций на азимуты через 15° [Бердичевский и др., 1997] и определении вариаций кажущегося сопротивления в зависимости от направления. При этом вычисления значений компонент тензора импеданса и соответствующие вариации по произвольным азимутам осуществляются по формуле:

$\begin{gathered} {{Z}_{{xy}}}(\alpha ) = {{Z}_{{xy}}}{{\cos }^{2}}\alpha - {{Z}_{{yx}}}{{\sin }^{2}}\alpha - \\ - \,\,({{Z}_{{xx}}} - {{Z}_{{yy}}})\sin \alpha \cos \alpha , \\ {{Z}_{{yx}}}(\alpha ) = {{Z}_{{yx}}}{{\cos }^{2}}\alpha - {{Z}_{{xy}}}{{\sin }^{2}}\alpha - \\ - \,\,({{Z}_{{xx}}} - {{Z}_{{yy}}})\sin \alpha \cos \alpha , \\ \end{gathered} $
где Zxx, Zxy, Zyx, Zxx – компоненты тензора импеданса [Z] в направлении, соответствующим их первому индексу. Ориентация компонент импеданса соответствует ориентации компонент электрического поля.

Частотно-временные ряды (ЧВР) представляют собой форму визуализации изменчивости структуры измеряемых компонент электромагнитного поля в зависимости от логарифма периода зондирования при повороте системы координат на определенный угол (в градусах).

Надежность расчетов с использованием методики азимутального МТ мониторинга была подтверждена на практике в ходе специального полевого эксперимента, описанного в работе [Баталева и др., 2013]. В исследованиях, связанных с развитием методики азимутального магнитотеллурического мониторинга, нами рассматриваются временные ряды вариаций (отклонения от среднего) для электромагнитных параметров геологической среды по азимутам 0°–180° в зависимости от периода зондирования. Однако при более детальном анализе временных рядов магнитотеллурического мониторинга оказалось, что представление данных в виде корреляционных полярных диаграммах является не только более наглядным, но и может дать важную дополнительную информацию [Баталева, 2016].

2.2. Камбаратинский эксперимент

Выразительный пример результативного применения методики азимутального мониторинга был получен в рамках магнитотеллурического эксперимента, проведенного в пункте крупномасштабного промышленного взрыва “Камбарата” мощностью 2.914 килотонны [Баталева и др., 2013]. Благодаря своей мощности Камбаратинский взрыв явился неординарным сейсмическим событием, сопоставимым по сейсмическому эффекту с подземными ядерными взрывами и тектоническими землетрясениями и был зарегистрирован как землетрясение 30-ю сейсмическими станциями мира [Брагин, 2011].

Камбаратинский эксперимент включал в себя сейсмологические, электромагнитные и GPS-наблюдения, выполненные силами Научной станции РАН. Расстояние от пункта взрыва до расположения измерительной магнитотеллурической станции Феникс MTU 5D составляло 5.7 км (рис. 1).

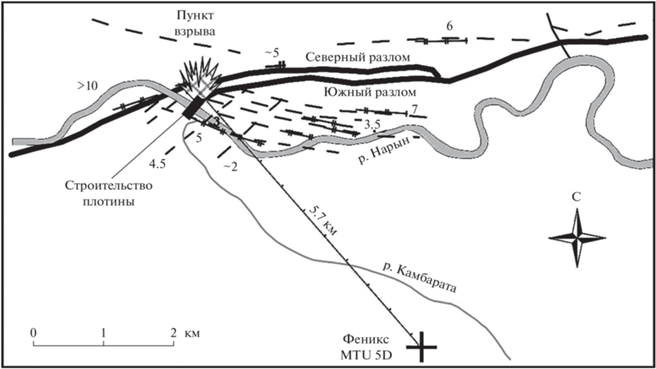

Рис. 1.

Схема расположения крупномасштабного промышленного взрыва в районе Камбаратинской ГЭС-2 (22.12.2009 г., мощность взрыва 2914 тонн). Цифрами обозначены смещения цоколя аллювиальных террас, произошедшие в голоцене (по работе [Брагин, 2011]).

Процесс резкого изменения напряженно-деформированного состояния наблюдался в Камбаратинском эксперименте при тектонической разгрузке после реализации наведенных взрывом сейсмических событий. В итоге, с помощью методики азимутального мониторинга в регистрируемых временных рядах кажущегося электросопротивления до и после взрыва удалось выделить характерные признаки изменения напряженно-деформированного состояния среды, обусловленные динамикой сейсмического процесса. Подробно магнитотеллурические результаты Камбаратинского эксперимента представлены в целой серии работ [Баталева и др., 2013; 2014; Баталева, Баталев, 2017; Bataleva, 2019; Rybin et al., 2020].

На рис. 2 представлены частотно-временные ряды с шагом 15 (30)° по азимуту, где отложены вариации кажущегося сопротивления (Δρк), т.е. разница между средним и текущим значениями по рассматриваемому азимуту. Формирование указанных временных рядов вариаций МТ параметров производилось по следующей схеме: 1) обработка записей МТЗ с помощью программы SSMT-2000 и вычисление значений частотных зависимостей тензора импеданса для непересекающихся часовых или двухчасовых интервалов в диапазоне периодов от 0.01 до 100 с (общая длительность МТ записи на режимных пунктах наблюдения – не менее 48 ч); 2) пересчет значений тензора импеданса на сетку азимутов через 15 градусов. В результате полученный массив экспериментальных данных включает в себя значения компонент тензора импеданса как минимум для 48 интервалов длительностью по одному часу в диапазоне периодов от 0.01 до 100 с и диапазоне азимутов – от 0° до 180°.

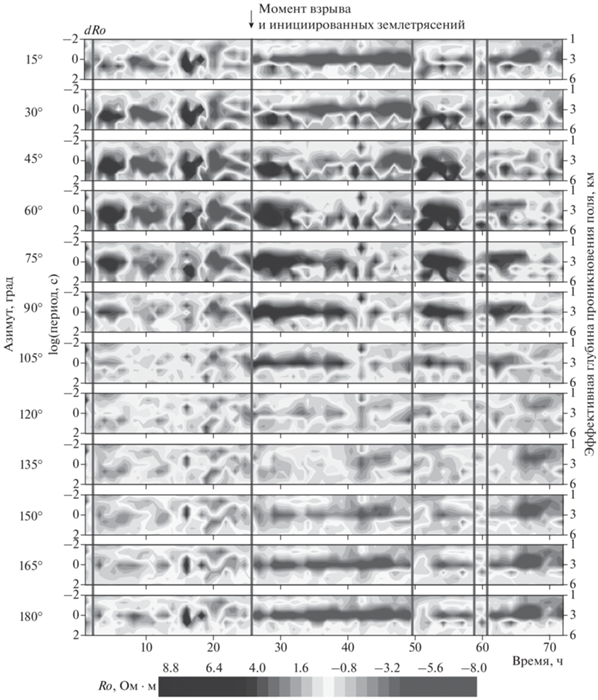

Рис. 2.

Частотно-временные ряды с шагом 15° по азимуту, отражающие вариации кажущегося сопротивления до и после крупномасштабного промышленного взрыва в районе Камбаратинской ГЭС-2. Вертикальные линии отмечают моменты взрыва и близких сейсмических событий, инициированных взрывом.

Данные, полученные в ходе Камбаратинского эксперимента в результате проведенных сейсмических наблюдений, позволили установить наличие обусловленных взрывом подвижек по разлому, прилегающему к пункту взрыва, а также зафиксировать через 12 с после взрыва серию наведенных слабых сейсмических событий на расстоянии от пункта взрыва около 16 км [Брагин, 2011].

Наиболее яркая взаимосвязь вариаций кажущегося сопротивления (Δρк) и сейсмических событий наблюдается для азимутов 15°, 150°, 165° и 180°. Вариации ρк имеют одну тенденцию (возрастание или убывание) для всех азимутов, причем для ЧВР рис. 2 характерна резкая смена знака вариаций ρк. Такой характер вариаций может быть интерпретирован либо влиянием электромагнитных помех, отражающихся на всех азимутах, либо в рамках гипотезы [Bogomolov et al., 2007] о перераспределении жидкостей в порово-трещинном пространстве – перемещением поровых жидкостей в вертикальном направлении. Оба этих варианта должны быть либо подтверждены, либо опровергнуты дополнительной информацией. В данном случае более вероятной является вторая причина, т.к. наблюдаемый в районе Камбараты уровень промышленных электромагнитных помех низок, и регистрация компонент МТ поля осуществлялась в благоприятных условиях. Аномальные изменения для указанных азимутов частотно-временных рядов азимутального МТ мониторинга соответствуют гипотезе [Bragin et al., 2005] о перераспределении поровых жидкостей в порово-трещинном пространстве, что морфологически выражается в ортогональности азимутов, на которых происходят уменьшения и увеличения кажущегося сопротивления.

Вертикальными линиями на рис. 2 показаны моменты взрыва и землетрясений, в том числе инициированных промышленным взрывом. Энергетический класс данных сейсмических событий невелик, но с учетом расстояний, значительных деформационных процессов, возникших в зондируемом объеме среды, наблюдаются интенсивные вариации кажущегося сопротивления в указанные моменты времени.

Важнейшим “геодинамическим” результатом анализа частотно-временных рядов азимутального магнитотеллурического мониторинга Камбаратинского эксперимента является выделение направлений максимальных и минимальных изменений кажущихся электросопротивлений, предположительно соответствующих осям сжатия и растяжения деформационного процесса среды [Баталева и др., 2013].

2.3. Мониторинговые наблюдения на пункте Укок-2

Приведем еще пример экспериментального подтверждения факта взаимосвязи вариаций электрического сопротивления с изменением напряженно-деформированного состояния земной коры Тянь-Шаня, полученные в последние годы с использованием методики азимутального магнитотеллурического мониторинга.

Рассмотрим результаты анализа полевых материалов, полученных на режимном мониторинговом пункте МТЗ в Кочкорской впадине Укок-2. При этом в течение почти 3-х суточной регистрации МТ поля произошло 3 землетрясения энергетического класса К > 10 на территории Тяньшанского региона, которые были зарегистрированы различными сейсмическими сетями (рис. 3).

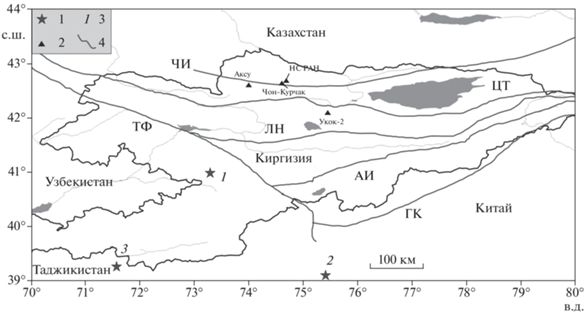

Рис. 3.

Распределение сейсмичности за выбранный период наблюдений по каталогам Научной станции РАН (KNET), Института сейсмологии КР (KRNET) и Международного сейсмологического центра (ISC): 1 – эпицентры землетрясений энергетического класса К > 10, произошедшие за период МТ регистрации на пункте Укок-2; 2 – местоположение пунктов наблюдения; 3 – номера сейсмических событий; 4 – крупнейшие разломные структуры: ТФ – Таласо-Ферганский, ЛН – Линия Николаева, ЦТ – Центрально-Терскейский, АИ – Атбаши-Иныльчекский, ГК – Гиссаро-Кокшаальский.

На рис. 4 в форме частотно-временных рядов показаны вариации кажущегося сопротивления в сопоставлении с вертикальной компонентой лунно-солнечных приливных воздействий (An) и распределением сейсмичности (3 землетрясения энергетического класса К > 10). Для расчета лунно-солнечных приливов использовалась программа TIDE_3.exe, с помощью которой можно рассчитать параметры лунно-солнечных приливных воздействий. В результате работы программы в файле TIDEALL.txt для каждого часа были получены 4 типа кривых приливных деформаций: восточная компонента (Аu), северная компонента (АV), вертикальная составляющая (An), модуль полного вектора (А).

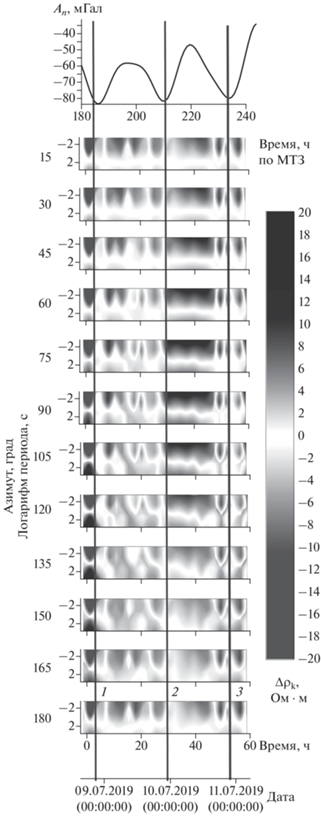

Рис. 4.

Результат наблюдений на пункте Укок-2 08.07.2019–11.07.2019 гг. Верхний график – вертикальная компонента лунно-солнечных приливов, нижние разрезы – частотно-временные ряды МТЗ, построенные с шагом 15°. Вертикальными линиями отмечены произошедшие землетрясения.

Из рис. 4 следует, что диапазон полученных изменений кажущегося сопротивления Δρк достаточно велик – от 20 до –20 Ом ⋅ м, принимая во внимание, что кривая ρк в пункте наблюдения находится на уровне первых сотен Ом ⋅ м. Изменения кажущегося сопротивления в ортогональных направлениях для первых двух сейсмических событий происходят в нижней части разреза, для третьего землетрясения – в средней части разреза. Отметим, что сейсмические события приурочены к градиентным зонам (зоны смены знака) вариаций кажущегося сопротивления. Наиболее отчетливо такие вариации выражены в верхней части разреза. Исходя из всего этого можно сделать вывод, что в вариациях электромагнитных параметров могут проявляться сейсмические события, случившиеся за 500 и более км от пункта наблюдения.

Анализ поведения вертикальной составляющей приливных деформаций An и распределения изменения кажущегося сопротивления Δρк (рис. 4), свидетельствует о том, что максимальной амплитуде вертикальной компоненты лунно-солнечных приливов (временные интервалы 04–22 и 25–44 ч записи) соответствует увеличение Δρк (максимум на 20 Ом ⋅ м), а минимуму – уменьшение Δρк. При этом все произошедшие землетрясения за рассматриваемый период наблюдения приурочены к минимуму лунно-солнечных приливов.

Таким образом, на основе результатов проведенного анализа МТ материалов пункта мониторинга Укок-2 в сопоставлении с лунно-солнечными приливами и сейсмичностью (рис. 4) можно отметить, что: 1) существует связь между вариациями кажущегося электросопротивления, лунно-солнечными приливными воздействиями и сейсмичностью; 2) существует приуроченность сейсмических событий к экстремумам лунно-солнечных приливов; 3) максимальной амплитуде вертикальной компоненты лунно-солнечных приливных воздействий соответствует увеличение ρк, а минимуму амплитуды – уменьшение ρк; 4) наиболее четко вариации ρк, к которым приурочены инициированные взрывом сейсмические события, выражены в верхней части разреза на глубинах не более 10–15 км.

3. КОРРЕЛЯЦИОННЫЕ ПОЛЯРНЫЕ ДИАГРАММЫ МТЗ

Согласно существующей парадигме теории землетрясений, развиваемой в работах последователей Рейда [Reid, 1910], землетрясения возникают в зонах активных разломных структур. В связи с чем оценка отклика вариаций электропроводности на упругие деформации земной коры от лунно-солнечных приливных воздействий в зоне динамического влияния тектонических нарушений очень актуальна. Такие исследования позволяют определить тензочувствительные (индикаторные) пункты геофизических наблюдений, как наиболее подходящие для изучения современных геодинамических процессов, происходящих в сейсмоактивных регионах.

Для выбора таких наиболее чувствительных зон к изменению напряженно-деформированного состояния геосреды, где возможно установить наиболее устойчивую связь между вариациями электромагнитных параметров, упругих деформаций и распределением сейсмичности, можно использовать корреляционный анализ.

Временные ряды электромагнитных параметров, построенные по результатам мониторинговых наблюдений, анализируются на предмет определения вклада каждой из компонент тензора импеданса в информативность мониторинговых исследований. При этом рассматриваются как вариации реальных и мнимых компонент основных импедансов, фаз импедансов, кажущегося сопротивления, так и вариации дополнительных импедансов, которые, как оказалось, являются не менее информативные, чем остальные компоненты тензора импеданса. В результате корреляционного анализа, выполненного для пунктов МТ мониторинга, было установлено, что характер взаимосвязи наилучшим образом отображается с помощью корреляционных полярных диаграмм (рис. 5), где ось азимутов соответствует углу пересчета компонент тензора импеданса, по оси радиусов откладывается корень из периода зондирования, а значения коэффициентов корреляции показаны цветом.

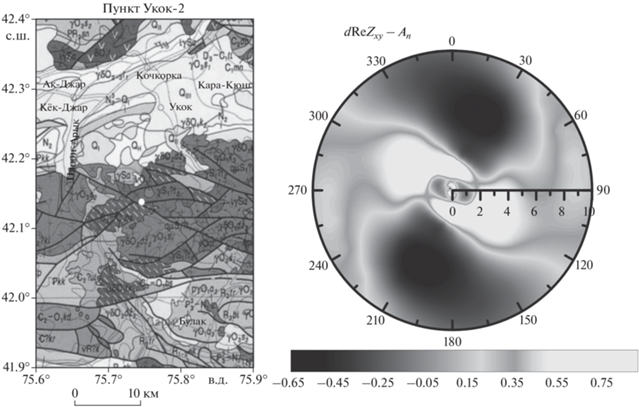

Рис. 5.

Слева – фрагмент геологической карты вблизи расположения режимного пункта МТ мониторинга Укок-2 (белый кружок на карте); справа – полярная диаграмма: распределение коэффициента корреляции (основной импеданс Zxу и вертикальная компонента приливных воздействий An) в полярных координатах, где по оси радиусов показан √Т (Т-период). Цвет (оттенки серого) показывает значения коэффициента корреляции.

Рассмотрим пример использования корреляционных полярных диаграмм для анализа результатов МТ наблюдений, полученные в пункте режимных наблюдений Укок-2. Непрерывная регистрация магнитотеллурического поля на этом пункте проводится в последнее время ежегодно в течение 20–21 дня, что позволяет устойчиво определить электромагнитные параметры и проследить их динамику в корреляции с гравитационными приливными воздействиями и распределением сейсмичности.

В построенной корреляционной полярной диаграмме для пункта Укок-2 (рис. 5) наблюдаются высокие коэффициенты корреляции для вариаций основного импеданса и вертикальной компоненты приливных воздействий An, их значения меняются от –0.65 до +0.85, что свидетельствует о высокой тензочувствительности пункта наблюдения. При сопоставлении диаграммы с геологической картой очевидно, что ориентация разлома, который находится в непосредственной близости от пункта зондирования Укок-2, соответствует положению кластеров на корреляционной полярной диаграмме.

Фактически, области (кластеры) устойчивой корреляции, которые выделяются на корреляционных полярных диаграммах, являются интегральной мерой взаимосвязи вариаций электромагнитных параметров с лунно-солнечными приливными воздействиями. Морфология и расположение кластеров (без учета знака) дают дополнительную характеристику деформационного процесса, проявления которого связаны с рассматриваемыми вариациями электромагнитных параметров среды. Также отметим, что положение кластеров на корреляционной полярной диаграмме пункта Укок-2 определяется геоэлектрической структурой пункта наблюдения и соответствует ориентации основных тектонических элементов вблизи этого пункта.

Таким образом, основным результатом МТ мониторинговых экспериментов, в частности пункта Укок-2, является получение оценки вариаций электромагнитных параметров как отклика среды на изменение напряженно-деформированного состояния среды, обусловленное как приливными воздействиями, так и сейсмическими событиями, произошедшими во время проведения эксперимента [Рыбин и др., 2011; Баталева и др., 2013; 2014; Баталева, 2016; Bataleva, 2019; Matiukov et al., 2021]. При этом геоэлектрическая структура пункта зондирования отражается в распределении устойчивых кластеров на корреляционных полярных диаграммах, а ориентация основных тектонических структур (вблизи пункта зондирования) соответствует положению кластеров на корреляционных полярных диаграммах.

4. ГЕНЕРАЦИЯ ИСТОЧНИКОВ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ЭНДОГЕННОГО ПРОИСХОЖДЕНИЯ В ПРОЦЕССЕ НЕОБРАТИМЫХ ДЕФОРМАЦИЙ ГЕОСРЕДЫ. ТЕОРЕТИЧЕСКИЙ АСПЕКТ

Рассмотрим теоретические предпосылки изучения второй группы явлений, основанные на предположении о том, что необратимые деформации горных пород генерируют собственные источники электромагнитного излучения, что, в свою очередь, приводит к вариациям электромагнитного поля, которые можно наблюдать на поверхности Земли. Назовем такие вариации электромагнитным полем эндогенного (геодинамического) происхождения.

Процесс трещинообразования является мощным генератором собственного излучения Земли, поскольку каждая отдельная трещина создает наиболее мощный источник, как акустического, так и электромагнитного поля. Например, согласно работе [Шамина, Понятовская, 1993], средняя величина разности электрических потенциалов, возникающая в результате появления электрических зарядов на противоположных сторонах трещины при ее образовании, может достигать величины десятков киловольт.

Процесс трещинообразования проявляется в виде связанных событий – электромагнитном излучении (ЭМИ), сейсмоакустической эмиссии (САЭ) и механической деформации. Предполагается, что существует пространственно-временная дискретность источников, связанных с образованием и действием трещины как импульсного и точечного источника ЭМИ и САЭ. На этой основе сформулирована рабочая гипотеза о необратимых деформациях горной породы в процессе трещинообразования.

4.1. Рабочая гипотеза о необратимых деформациях горной породы в процессе трещинообразования

Основные положения этой гипотезы, которые базируются на представлении о пространственно-временной дискретности источников акустической эмиссии и электромагнитного излучения, сводятся к следующему [Александров, 2009]:

“1. Поля САЭ и ЭМИ являются суперпозицией полей элементарных источников. Последовательное появление в пространстве и во времени источников (источники появляются с временной задержкой в разных точках пространства и с разной амплитудой), непосредственно связано с появлением движущихся источников, скорость перемещения которых (имеется в виду эффективная) может весьма существенно влиять на формирование полей САЭ и ЭМИ.

2. Элементарный источник САЭ и ЭМИ связан с образующейся при разрушении трещиной. Каждая отдельная трещина создает наиболее мощный источник как акустического, так и электромагнитного поля.

3. Элементарные источники САЭ и ЭМИ – источники импульсного типа, в которых содержится широкий спектр частот.

4. Элементарные источники САЭ и ЭМИ связаны местоположением и ориентацией в пространстве.

5. Электромагнитные параметры среды за время одного сеанса наблюдения САЭ и ЭМИ не меняются.

6. Взаимодействие поля ЭМИ со сплошной средой подчиняется уравнениям Максвелла, САЭ – уравнениям теории упругости."

В целом, рабочая гипотеза о генерации электромагнитного и сейсмического полей эндогенного происхождения сводится к следующему: при необратимых деформациях горной породы (трещинообразовании) в результате развития современных геодинамических процессов формируются источники эндогенных полей.

Отметим, что важным элементом гипотезы является фактор кажущегося движения, отмеченный в пункте 1 как “движущиеся источники”. Этот фактор оказывает существенное влияние на формирование электромагнитного и сейсмоакустического излучений эндогенного происхождения. Исследование различных аспектов вопроса “движущихся источников” представлено в работах [Alexandrov, 1997; Александров, 1999; Александров, Рыбин, 2021].

В рамках проверки рабочей математической модели рассматриваемой гипотезы получено решение прямой задачи геоэлектрики для слоистой модели геоэлектрической среды с распределенными в ней источниками электромагнитного поля в нижнем полупространстве [Александров, 2009]. С использованием программной реализации алгоритма, основанного на этом решении, проведен ряд модельных экспериментов по численным расчетам электромагнитного поля, генерируемого эндогенными источниками. В моделях рассматривалась область разрушения, связанная с процессом трещинообразования, источники электромагнитного поля находились в области в виде шара. Источники моделировались электрическим диполем со случайным распределением их местоположения внутри области разрушения. Амплитуда и ориентация диполей также моделировалось случайным образом с помощью нормального распределения. Иначе говоря, все параметры источников, за исключением частоты, являлись случайными, распределенными по нормальному закону.

Результаты численного моделирования электромагнитного поля эндогенного происхождения со случайным распределением местоположения, амплитуды и направление электрических диполей показали, что при увеличении количества источников в единицу времени пространственная аномалия электромагнитного поля эндогенного происхождения сужается, а амплитуда напряженности электрического поля при этом увеличивается [Александров, 2009]. Т.е. с увеличением количества источников, появляющихся в единицу времени, происходит кажущийся процесс приближения области разрушения к земной поверхности и уменьшения размера этой области. Данный эффект связан с формированием движущегося источника и отражает переход совокупности источников в их новое качество. Для неподвижного источника этот эффект не наблюдается. Эти результаты моделирования подтверждают возможность получения информации о глубинных геодинамических процессах на основе анализа электромагнитного поля эндогенного происхождения.

4.2. Электромагнитное поле эндогенного происхождения и его энергетическая характеристика

Методика разделения электромагнитного поля по положению источников в методе МТЗ, детально описанная в работах [Alexandrov, 1997; Александров и др., 2018], позволяет выделить электромагнитное поле эндогенного происхождения из наблюденного поля. Рассмотрим этот методический подход.

Методика исходит из следующих утверждений. Пусть на поверхности Земли измеряются тангенциальные компоненты электромагнитного поля ${\mathbf{X}} = {{[{{H}_{x}},{{H}_{y}},{{E}_{x}},{{E}_{y}}]}^{T}}$стандартной магнитотеллурической установкой. “Тогда электромагнитное поле, связанное с эндогенными источниками, в случае горизонтально-слоистой модели среды входит аддитивным образом в импедансные соотношения, связывающие тангенциальные компоненты электрического поля и тангенциальные компоненты магнитного поля на дневной поверхности” [Александров и др., 2018]. Поэтому зная импеданс нижнего полупространства, можно получить компоненту наблюденного электромагнитного поля, связанную с эндогенными источниками электромагнитного поля, находящимися в нижнем полупространстве.

Ранее, в работах [Александров и др., 2018; Баталев и др., 2019] нами было введено математическое определение вектора электромагнитного поля эндогенного происхождения (Y):

(1)
${\mathbf{Y}} = {{{\mathbf{E}}}_{0}}--Z \cdot {{{\mathbf{H}}}_{0}},$
где: Z – импедансное соотношение для нижнего полупространства (рассчитанный как коэффициент пропорциональности), который не зависит от экзогенных источников электромагнитного поля; E0 – вектор измеренного электрического поля, H0 – вектор измеренного магнитного поля.

Это уравнение будет иметь место при любых источниках, находящихся в верхнем полупространстве и, соответственно, при любых параметрах слоистого (причем, необязательно слоистого) верхнего полупространства. По этому полю, зарегистрированному и вычисленному на дневной поверхности, можно определить местоположение области разрушения горной породы и дать количественную оценку интенсивности этих процессов.

По аналогии с энергетическим вкладом, рассчитываемым через площадь под графиком, нами в работе [Александров и др., 2018] было введено математическое определение энергетической характеристики электромагнитного поля эндогенного происхождения $\int_0^{\Delta W} {\left| {{\mathbf{Y}}(\omega )} \right|d\omega } ~$ как интеграла по частоте ω в Гц от модуля вектора Y.

Таким образом, этот параметр позволяет интегрально охарактеризовать интенсивность выделенных компонент электромагнитного поля эндогенного происхождения. Для вычисления непрерывная запись сессии измерений электромагнитного поля подвергается разделению на одночасовые сегменты. Затем по первому часу записи электромагнитного поля определяется магнитотеллурический импеданс Z, как коэффициент пропорциональности, который используется далее для обработки данных МТЗ по каждому последующему часу записи. Вычисление энергетической характеристики электромагнитного поля эндогенного происхождения – вектора ${\mathbf{Y}} = \left( {\begin{array}{*{20}{c}} {{{Y}_{x}}} \\ {{{Y}_{y}}} \end{array}} \right)$, ведется через численное определение сглаженных значений компонент Yx и Yy по формуле, $\left| {\mathbf{Y}} \right| = \sqrt {{{{\left| {{{Y}_{x}}} \right|}}^{2}} + {{{\left| {{{Y}_{y}}} \right|}}^{2}}} $. Результаты расчетов энергетической характеристики электромагнитного поля эндогенного происхождения в частотно-временной области будут проиллюстрированы ниже в разделе 5.

5. ИЗУЧЕНИЕ СОВРЕМЕННЫХ ГЕОДИНАМИЧЕСКИХ ПРОЦЕССОВ ЛИТОСФЕРЫ СЕВЕРНОГО ТЯНЬ-ШАНЯ С ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ЭНДОГЕННОГО ПРОИСХОЖДЕНИЯ. ПРАКТИЧЕСКИЕ РЕЗУЛЬТАТЫ

Рассмотрим практические примеры применения разработанной методики наблюдения современных геодинамических процессов в сейсмоактивных районах Северного Тянь-Шаня с использованием электромагнитного поля эндогенного происхождения [Непеина, 2021]. Для получения электромагнитного поля эндогенного происхождения используются данные регистрации МТЗ и программа математической обработки полевых записей МТЗ по разделению электромагнитного поля по положению источников с целью выделения составляющей электромагнитного поля эндогенного происхождения [Александров, Баталева, 2019].

5.1. Накопление массива энергетических характеристик электромагнитного поля эндогенного происхождения по результатам магнитотеллурических наблюдений на территории Северного Тянь-Шаня

Были рассчитаны энергетические характеристики электромагнитного поля эндогенного происхождения для большого набора временных рядов электромагнитных измерений, выполненных за последние годы в пунктах режимных и мониторинговых магнитотеллурических наблюдений на территории Северного Тянь-Шаня [Непеина, 2021].

Рассмотрим некоторые примеры выделения электромагнитного поля эндогенного происхождения с использованием мониторинговых данных, полученных на режимных пунктах глубинного магнитотеллурического зондирования ГМТЗ на территории Северного Тянь-Шаня. В результате обработки полевых записей было выделено электромагнитное поле эндогенного происхождения и построено трехмерное распределение среднеамплитудных значений электромагнитного поля эндогенного происхождения в частотно-временной области для этих пунктов. Примеры такой обработки для пунктов ГМТЗ 901 и 902 приведены на рис. 6 (трехмерное распределение). И соответствующие энергетической характеристики по всему диапазону частот для электромагнитного поля эндогенного происхождения на тех же пунктах показаны на рис. 7.

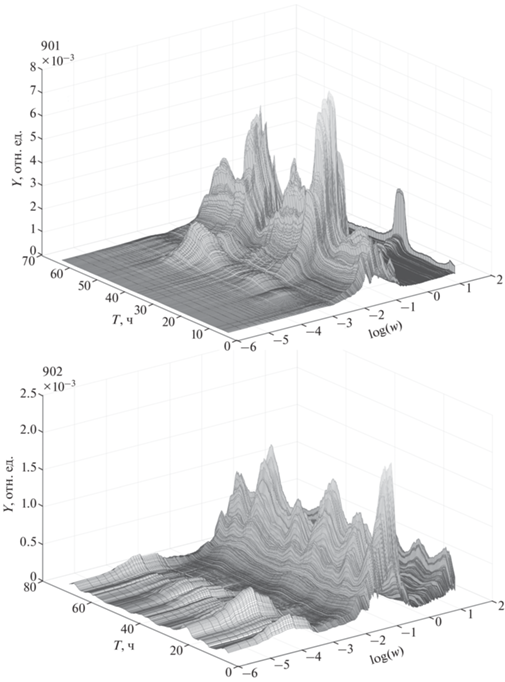

Рис. 6.

Трехмерное распределение среднеамплитудных значений электромагнитного поля эндогенного происхождения в частотно-временной области для пунктов ГМТЗ 901 (верхняя часть рисунка) и 902 (нижняя часть рисунка).

Рис. 7.

Энергетические характеристики электромагнитного поля эндогенного происхождения для пунктов ГМТЗ 901 и 902.

5.2. Выявление причинно-следственной связи энергетических характеристик электромагнитного поля эндогенного происхождения с лунно-солнечными приливами

Проведено сопоставление полученных энергетических характеристик наблюденных полей эндогенного происхождения с параметрами лунно-солнечных приливов для отдельных пунктов ГМТЗ.

Отметим, что в вариациях энергетических характеристик прослеживаются периодические составляющие (рис. 7). Следует предположить, что имеет место возможная связь таких вариаций с лунно-солнечными приливами. Поэтому было проведено сопоставление энергетической характеристики выделенного электромагнитного поля эндогенного происхождения с параметрами лунно-солнечных приливов в программе TIDE_3.exe и вычислено время задержки, определенное по всем частотам. Данное сопоставление выполнено с помощью созданных для этих целей программ [Александров, Баталева, 2019].

Наиболее подходящим инструментом для вычисления и изображения такой зависимости между двумя функциями для переходных процессов и определения времени задержки является функция взаимной корреляции (ФВК). ФВК представляет собой интегральное произведение двух процессов (по аналогии с интегралом Дюамеля), взятых в разные моменты времени:

(2)
${{R}_{{12}}}(t) = \int\limits_{ - \infty }^\infty {{{f}_{1}}\left( \tau \right){{f}_{2}}\left( {t - \tau } \right)d\tau } ,$
где: f1 – численный ряд, представляющий энергетическую характеристику поля эндогенного происхождения; f2 – изменения лунно-солнечных приливов для того же отрезка времени; t – текущий момент времени наблюдений. “Время задержки отражает время реакции среды на внешнее воздействие. Если такая ФВК представляет собой нечетную функцию, то становится явным, что является причиной, а что следствием. Метод расчета ФВК в виде (2) позволяет обнаружить отклик линейных пассивных систем на произвольно меняющийся во времени входной сигнал” [Непеина, 2021]. Для проверки функциональной зависимости между энергетической характеристикой выделенного электромагнитного поля эндогенного происхождения для 3-х суточной полевой записи пункта ГМТЗ 901 с параметрами лунно-солнечных приливов проведено сопоставление по формуле (2) и получены следующие графики (рис. 8).

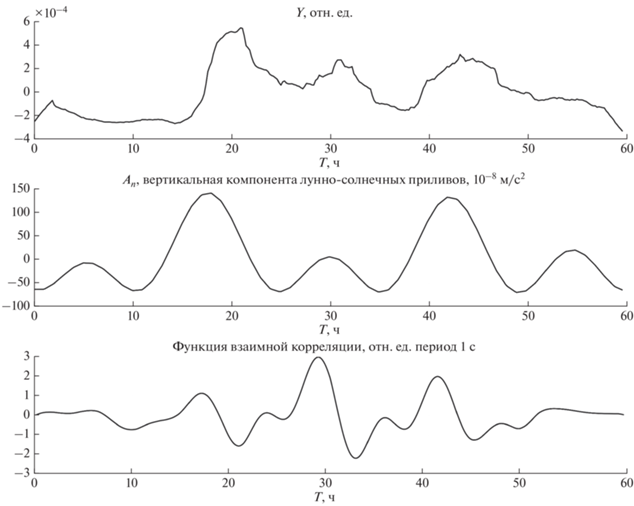

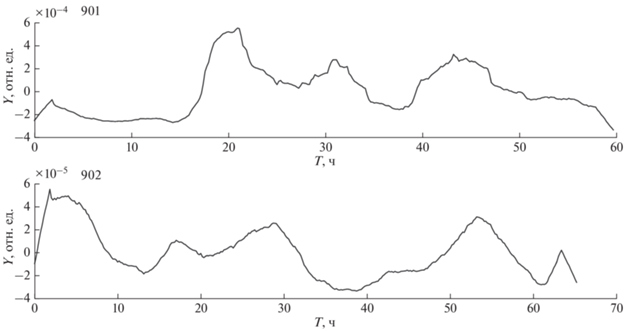

Рис. 8.

Результаты вычисления на пункте ГМТЗ 901: энергетическая характеристика электромагнитного поля эндогенного происхождения (верхний график); вертикальная компонента лунно-солнечных приливов An (средний график) для периода Т = 1 с; функция их взаимной корреляции (нижний график).

Путем анализа рис. 8 (нижний график) однопараметрическая корреляционная функция для определенного периода (Т = 1 с) является нечетной. Получается, что временная задержка относительно нуля свидетельствует о причинно-следственной связи между двумя процессами. В работе [Баталев и др., 2019] было показано, что для пункта ГМТЗ 901 время реакции среды (задержки), полученное по всем частотам, составило 2.2 ч (рис. 9). Соответственно, “сначала меняются лунно-солнечные приливы, а затем, через 2.2 ч меняется энергетическая характеристика электромагнитного поля эндогенного происхождения” [Баталев и др., 2019].

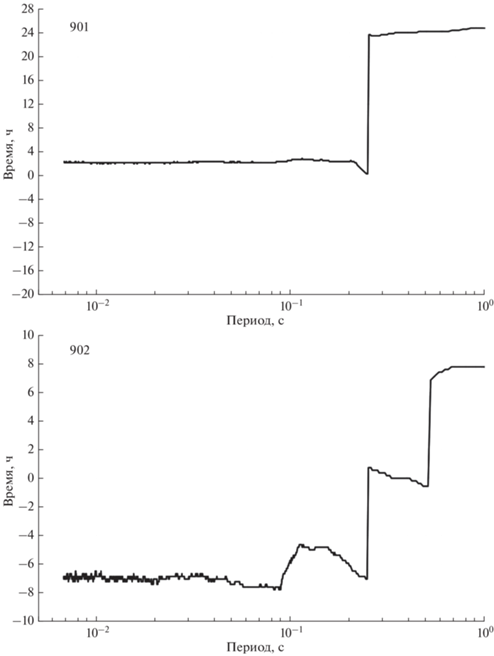

Рис. 9.

Время реакции среды на внешнее воздействие (лунно-солнечных приливов), вычисленное по всем периодам/частотам для пунктов ГМТЗ 901 и 902.

Таким образом, установлена причинно-следственная связь энергетических характеристик электромагнитного поля эндогенного происхождения с лунно-солнечными приливами в отдельных районах на территории Северного Тянь-Шаня. Вычисленная при этом функция взаимной корреляции свидетельствует в пользу того, что найдена связь геодинамической активности литосферы как отклик на приливные деформации с различными временами задержки для разных пунктов наблюдений.

6. ОБСУЖДЕНИЕ И ВЫВОДЫ

В работе рассмотрены различные аспекты фундаментальной проблемы изучения современных геодинамических процессов литосферы активных регионов с использованием электромагнитных полей, на примере Тянь-Шаня. Приведены примеры практической реализации двух направлений исследований: (1) слежение за временной динамикой свойств геоэлектрического разреза и (2) изучение полей эндогенного (геодинамического) происхождения.

Представленные в статье результаты по изучению динамики свойств геоэлектрического разреза сейсмоактивных районов Тянь-Шаня основаны на анализе обширного массива данных магнитотеллурических и магнитовариационных наблюдений. Этот массив включает в себя материалы этих наблюдений, которые осуществляются уже 40 лет на территории Тяньшанского региона в рамках функционирования геофизического полигона Научной станции РАН. Основные результаты в этом направлении исследований:

– экспериментальное подтверждение факта взаимосвязи вариаций электрического сопротивления с изменением напряженно-деформированного состояния участков земной коры Тянь-Шаня, полученное с использованием разработанной в Научной станции РАН методики азимутального магнитотеллурического мониторинга;

– выделение направлений максимальных и минимальных изменений кажущихся электросопротивлений, предположительно соответствующих осям сжатия и растяжения, по результатам анализа частотно-временных рядов азимутального магнитотеллурического мониторинга;

– разработка методики количественной оценки отклика вариаций электропроводности на упругие деформации земной коры от лунно-солнечных приливных воздействий на основе построения и анализа корреляционных полярных диаграмм.

По второму направлению, связанному с использованием ЭМ полей эндогенного происхождения, в развитие идей Б.С. Светова и его последователей, в последние годы сделаны реальные практические шаги, которые рассмотрены в разделах второй части нашей статьи. Основные результаты в этом направлении исследований:

– разработка и апробация методики разделения электромагнитного поля по положению источников в методе МТЗ для выделения электромагнитного поля эндогенного происхождения из наблюденного поля;

– расчет энергетической характеристики этого поля для большого набора временных рядов электромагнитных измерений, выполненных за последние годы в пунктах магнитотеллурических наблюдений на территории Северного Тянь-Шаня;

– установление причинно-следственной связи энергетических характеристик электромагнитного поля эндогенного происхождения с лунно-солнечными приливами в отдельных районах исследуемого региона.

Дополнительно отметим важность вопроса о частотном диапазоне ЭМ исследований, направленных на изучение современных геодинамических процессов. На этот аспект также указывал Б.С. Светов [Светов, 1992; Светов и др., 1997]. Из общих представлений можно предположить, что спектральный состав электромагнитных полей внутреннего (геодинамического) происхождения в первом приближении зависит от вида деформаций горного массива (упругих, пластически разрушающих). Генерируемое при медленных деформациях электромагнитное поле, по-видимому, охватывает низкочастотный диапазон от квазипостоянного поля до первых десятков герц. В случае необратимых (разрушающих) деформаций спектральный состав генерируемого электромагнитного поля расширяется в область высоких частот (до первых десятков килогерц и выше). В настоящей работе представлены результаты по упомянутым выше двум направлениям исследований, полученные на основе анализа электромагнитных полей в низкочастотном (магнитотеллурическом) диапазоне, наиболее интересном для нас с точки зрения поведения во времени геоэлектрического разреза среды. Поэтому перспективным шагом в развитии электромагнитных исследований современной геодинамики Тянь-Шаня мы считаем начатый в Научной станции РАН эксперимент по изучению электромагнитного поля эндогенного происхождения в килогерцовом диапазоне частот, где, возможно, будут преобладать вариации электромагнитного поля, вызванные необратимыми деформациями геосреды.
