Геохимия, 2021, T. 66, № 8, стр. 745-755

Фазовые взаимоотношения в системе CaSiO3 до 100 ГПа и 2500 K

Д. Н. Сагатова a, b, *, А. Ф. Шацкий a, b, c, Н. Е. Сагатов b, К. Д. Литасов c

a Новосибирский государственный университет
630090 Новосибирск, ул. Пирогова, 2, Россия

b Институт геологии и минералогии им. В.С. Соболева СО РАН
630090 Новосибирск, просп. Коптюга, 3, Россия

c Институт физики высоких давлений им. Л.Ф. Верещагина РАН
108840 Москва, Троицк, Калужское шоссе, стр. 14, Россия

* E-mail: sagatovadn@igm.nsc.ru

Поступила в редакцию 18.12.2020
После доработки 20.01.2021
Принята к публикации 22.01.2021

Полный текст (PDF)

Аннотация

На основе теории функционала плотности с помощью метода решеточной динамики в квазигармоническом приближении впервые комплексно исследованы фазовые взаимоотношения в одной из ключевых петрологических систем, CaSiO3, в интервале давлений 0–100 ГПа и температур 0–2500 K. Результаты исследований показали, что при атмосферном давлении и 0 K CaSiO3 стабилен в структуре волластонита, который выше температуры 1250 K переходит в высокотемпературную модификацию псевдоволластонит. Выше давления 4 ГПа CaSiO3 стабилизируется в структуре брейита. Линия фазового равновесия имеет отрицательный наклон к оси давления с dP/dT = –0.6 МПа/K. При 8 ГПа CaSiO3 распадается на ассоциацию Ca2SiO4-ларнита и CaSi2O5 со структурой титанита. Линия фазового равновесия имеет положительный наклон к оси давления с dP/dT = 1.35 МПа/K. При давлении 13 ГПа Ca2SiO4-ларнит реагирует с CaSi2O5, образуя фазу с перовскитоподобной структурой – CaSiO3-перовскит. Давление данного фазового перехода практически не зависит от температуры. В низкотемпературной области Ca-перовскит стабилен в тетрагональной модификации CaSi-O3-I4/mcm. Выше 340 K при 13 ГПа Ca-перовскит стабилизируется в кубической модификации CaSiO3-$Pm\bar {3}m.$ С увеличением давления до 100 ГПа, температура фазового перехода возрастает до 755 K. Также впервые рассчитаны термодинамические параметры для фаз волластонита, псевдоволластонита и CaSi2O5 со структурой титанита.

Ключевые слова: волластонит, брейит, перовскит, ларнит, мантия, теория функционала плотности, квазигармоническое приближение

ВВЕДЕНИЕ

Известно, что в пределах верхней мантии Земли силикат кальция CaSiO3 стабилизируется в нескольких полиморфных модификациях: волластонит, псевдоволластонит, брейит и фаза со структурой перовскита – CaSiO3-перовскит (Ca-pv). При нормальных условиях CaSiO3 стабилен в структуре волластонита (CaSiO3-$P\bar {1}$). При температуре ~1400 K он переходит в структуру псевдоволластонита (CaSiO3-C2/c) (Essene, 1974). По мере повышения давления до ~3 ГПа при температуре ~1250–1500 K стабилизируется более плотная модификация CaSiO3, брейит (CaSiO3-$P\bar {1}$) (Essene, 1974; Brenker et al., 2018). Далее при ~9 ГПа и 1750 K брейит распадается на две сосуществующие фазы, Ca2SiO4-ларнит (P21/c) и CaSi2O5 со структурой титанита (C2/c), далее для краткости мы будем обозначать его как CaSi2O5-титанит (Gasparik et al., 1994). С дальнейшим повышением давления в системе CaSiO3 наблюдаются наибольшие разногласия в экспериментальных данных. Изначально считалось, что термодинамическое поле стабильности данной ассоциации ограничено давлением 11–12 ГПа, по достижении которого при температуре порядка 1250–1750 K эти фазы переходят в структуру Ca-pv (Gasparik et al., 1994; Sueda et al., 2006; Wang, Weidner, 1994). Однако, согласно экспериментам, представленным в работе Shim et al. (2000), предельное давление реакции может достигать ∼16 ГПа. Термодинамические оценки на основе калориметрических расчетов определяют среднее значение для давления перехода порядка 14 ГПа (Akaogi et al., 2004). Таким образом, неопределенность положения реакции Ca2SiO4 (ларнит) + CaSi2O5 (титанит) = = 3CaSiO3 (перовскит) составляет ∼5 ГПа. Также имеется большая неопределенность экспериментальных данных относительно наклона линии фазового перехода к оси давления.

При температурах выше 1000 K и давлениях выше 11–16 ГПа Ca-pv стабилизируется в кубической модификации $Pm\bar {3}m$ (Gasparik et al., 1994; Liu, Ringwood, 1975; Mao et al., 1989; Tamai, Yagi, 1989). Согласно теоретическим и экспериментальным результатам, данная фаза не закаливается при нормальных условиях (Stixrude et al., 1996; Wang, Weidner, 1994). Расчеты, выполненные в работе (Stixrude et al., 1996), показали, что данная фаза при низких температурах динамически нестабильна, т.е. фононный спектр имеет мнимые частоты. Однако, недавние результаты, полученные на основе молекулярно-динамических расчетов, продемонстрировали динамическую стабилизацию данной фазы при 1000 K (Sun et al., 2014).

Согласно более поздним работам (Adams, Oganov, 2006; Akber-Knutson et al., 2002; Caracas et al., 2005; Jung, Oganov, 2005; Li et al., 2006; Magyari-Köpe et al., 2002; Stixrude et al., 1996; Stixrude et al., 2007), при низких температурах CaSiO3 имеет искаженную структуру кубического Ca-pv, и в качестве потенциальных модификаций были предложены структуры с тетрагональной (I4/mcm, P4/mbm) или ромбической (Pnma, Imma) симметрией. Данные структуры характеризуются небольшими искажениями, вызванными поворотом SiO6-октаэдров. Структурное сходство этих фаз с исходной кубической усложняет их экспериментальную идентификацию (Shim et al., 2002). Недавние эксперименты с использованием алмазных наковален, показали, что при комнатной температуре в интервале давлений 27–156 ГПа Ca-pv стабилизируется в тетрагональной модификации CaSiO3-I4/mcm (Chen et al., 2018; Komabayashi et al., 2007; Ono et al., 2004; Sun et al., 2016). Выше 500 K Ca-pv переходит в кубическую модификацию CaSiO3-$Pm\bar {3}m$ во всем рассмотренном интервале давлений.

Предшествующие экспериментальные исследования можно условно подразделить на две группы. Первая группа – это исследования до 20 ГПа с применением различного оборудования, цилиндр-поршень, многопуансонный пресс и алмазные наковальни. Вторая группа – это эксперименты при давлениях 20 ГПа и выше с использованием алмазных наковален. В рамках настоящей работы мы проводим комплексное теоретическое исследование по определению термодинамических полей устойчивости и уравнений состояния известных модификаций CaSiO3 в широком интервале давлений и температур, а именно 0–100 ГПа и 0–2500 K, и сопоставляем полученные данные с результатами предшествующих экспериментальных работ.

МЕТОДИКА ИССЛЕДОВАНИЯ

Все расчеты выполнены в рамках теории функционала плотности с использованием метода проекционных присоединенных волн (PAW) (Blöchl, 1994), в качестве программного пакета использовался VASP (Kresse, Furthmüller, 1996; Kresse, Joubert, 1999). Обменно-корреляционное взаимодействие учитывалось в приближении обобщенного градиента (GGA) по схеме Пердью–Бюрке–Эрнцерхофа (PBE) (Perdew et al., 1996). Для получения уравнения состояния кубического Ca-pv совместно с приближением GGA был проведен расчет с помощью приближения локальной плотности LDA. Параметры оптимизации были следующими: энергия обрезания плоских волн – 600 эВ, сетка k-точек Монкхорста–Пака (Monkhorst, Pack, 1976) с плотностью 0.2 Å–1, электронное размытие – по схеме Гаусса c параметром 0.05 эВ. Использованы псевдопотенциалы со следующими валентными электронными конфигурациями: 3s23p64s2 для Ca, 3s23p2 для Si и 2s22p4 для O.

Для учета температурного эффекта использовался метод решеточной динамики в квазигармоническом приближении. Для этой цели были рассчитаны частоты колебаний решетки. Энергия обрезания плоских волн в этом случае была увеличена до 800 эВ. При расчетах данным методом свободная энергия Гельмгольца системы объемом V при температуре Т имеет вид:

$F\left( {V,T} \right) = {{F}_{0}}\left( V \right) + {{F}_{{{v}ib}}}\left( {V,T} \right),$
где ${{F}_{0}}(V)$ – энергия статичной решетки, ${{F}_{{{v}ib}}}(V,T)$ – вклад колебаний в свободную энергию. Колебательный вклад в квазигармоническом приближении можно записать как:
${{F}_{{vib}}}\left( {V,T} \right) = \sum\limits_{q,i} {\left[ {\frac{1}{2}\hbar {{\omega }_{{q,i}}} + {{k}_{B}}T\ln \left( {1 - {{e}^{{ - \frac{{\hbar {{\omega }_{{q,i}}}}}{{{{k}_{B}}T}}}}}} \right)} \right]} ,$
где ħ – постоянная Планка, ${{k}_{B}}$ – постоянная Больцмана, ${{\omega }_{{q,i}}}$ – частота колебаний i-ой моды в q-точке и Т – температура.

Рассчитав зависимость свободной энергии Гельмгольца от объема при заданной температуре, можно определить давление: $P = - {{\left( {\frac{{\partial F}}{{\partial V}}} \right)}_{T}}.$ Таким образом, зная зависимости давления от объема и температуры, можно рассчитать свободную энергию Гиббса $G = F + PV.$

Термодинамические параметры были получены с помощью расчета полной энергии и давления для различных значений объема элементарной ячейки и аппроксимированы по уравнению состояния Винэ (Vinet et al., 1987).

Для расчета фононных дисперсионных кривых был использован программный код PHONOPY (Togo, Tanaka, 2015).

Структурные данные всех фаз, кроме CaSiO3-I4/mcm (Adams, Oganov, 2006; Stixrude et al., 1996), были взяты из кристаллографической базы данных (COD) (Merkys et al., 2016; Quirós et al., 2018).

Для расчета фононного спектра CaSiO3-$Pm\bar {3}m,$ свободного от мнимых частот, мы использовали теорию самосогласованных фононов (SCPH) с микроскопическими ангармоническими силовыми константами, реализованную в программе ALAMODE (Tadano et al., 2014; Tadano, Tsuneyuki, 2015). В расчете учитывались ангармонические члены до 4-го порядка. Для расчета гармонических и кубических членов рассматривались все возможные межатомные силовые константы, присутствующие в суперячейке 2 × 2 × 2. Члены четвертого порядка учитывались с точностью до третьей ближайшей оболочки соседних атомов. Количество q-точек в SCPH-расчете было равным 6 × 6 × 6, параметр смешивания α = 0.05.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

В первую очередь мы оценили динамическую стабильность исследуемых фаз путем расчета их фононных дисперсионных кривых. Результаты, приведенные на рис. 1, свидетельствует о динамической устойчивости структур CaSiO3-волластонита, CaSiO3-псевдоволластонита, CaSiO3-брейита, Ca2SiO4-ларнита, CaSi2O5-титанита и CaSiO3-I4/mcm при давлениях, соответствующих их полям устойчивости.

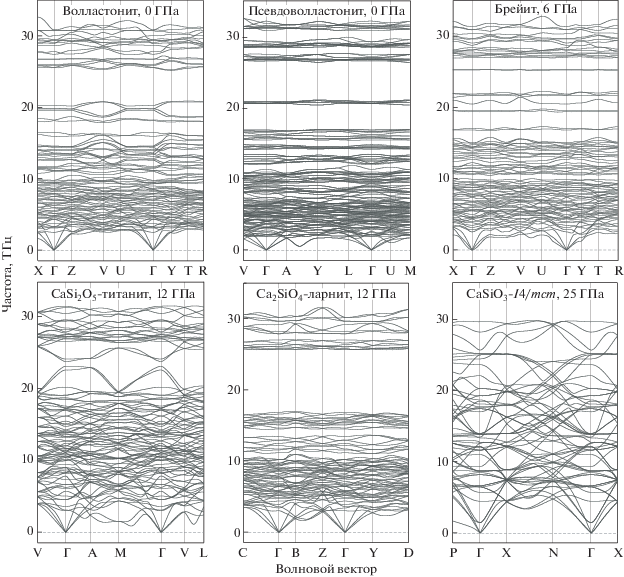

Рис. 1.

Фононные дисперсионные кривые исследуемых фаз.

Расчет фононных дисперсионных кривых CaSiO3-$Pm\bar {3}m$ с помощью модели “замороженных” фононов показал, что в точках M и R зоны Бриллюэна имеются мнимые частоты (рис. 2), что соответствует результатам работы (Stixrude et al., 1996). Высокотемпературная фаза CaSiO3-$Pm\bar {3}m$ является типичным случаем, когда подход теории возмущений не работает из-за мнимых частот гармонических фононов. Чтобы преодолеть это ограничение, необходимо использовать непертурбативный подход для обработки ангармонических эффектов. Впервые достичь динамической стабилизации данной фазы с учетом ангармонизмов удалось с помощью метода молекулярной динамики (Sun et al. 2014). В настоящем исследовании мы использовали менее ресурсоемкий метод для подобного расчета. В результате чего был получен фононный спектр CaSiO3-$Pm\bar {3}m,$ не содержащий мнимых частот (рис. 2).

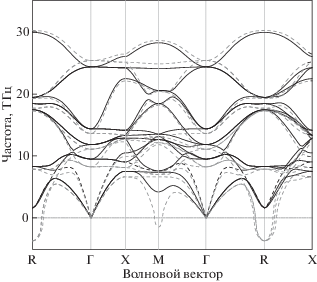

Рис. 2.

Фононные дисперсионные кривые CaSiO3-$Pm\bar {3}m$ при 25 ГПа. Cерая пунктирная линия – результат расчета без учета температуры (замороженные фононы). Черная сплошная линия – результат расчета при температуре 500 K.

На следующем этапе был проведен расчет фазовых взаимоотношений в системе CaSiO3. Результаты суммированы на рис. 3. При нормальных условиях CaSiO3 термодинамически стабилен в структуре волластонита. Выше температуры 1250 K волластонит переходит в высокотемпературную модификацию, псевдоволластонит. При 0 K CaSiO3 в структуре волластонита термодинамически стабилен до 4 ГПа, после чего переходит в более энергетически выгодную структуру брейита. Линия фазового равновесия имеет отрицательный наклон к оси давления dP/dT = –0.6 МПа/K. При 0 K поле стабильности брейита ограничено давлением 8 ГПа, выше которого наблюдается его распад на ассоциацию Ca2SiO4-ларнита и CaSi2O5-титанита. Линия фазового равновесия имеет положительный наклон к оси давления dP/dT = = 1.35 МПа/K. Полученные результаты хорошо согласуются с имеющимися экспериментальными данными (Essene, 1974; Gasparik et al., 1994; Kubo et al., 1997).

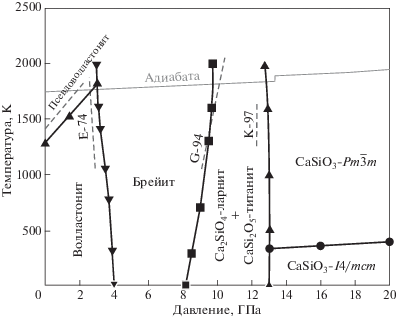

Рис. 3.

Фазовые взаимоотношения в системе CaSiO3. Черная сплошная линия – данная работа. Серые пунктирные линии – экспериментальные результаты: E-74 – (Essene, 1974); G-94 – (Gasparik et al., 1994); K-97 – (Kubo et al., 1997). Серая сплошная линия – мантийная адиабата по (Litasov, Shatskiy, 2018).

На рис. 4 вынесена рассчитанная нами фазовая граница между ассоциацией Ca2SiO4-ларнит + + CaSi2O5-титанит и Ca-pv относительно имеющихся данных (Akaogi et al., 2004; Gasparik et al., 1994; Kanzaki et al., 1991; Kubo et al., 1997; Shim et al., 2000; Sueda et al., 2006; Tamai, Yagi, 1989; Wang, Weidner, 1994). Детали данных экспериментов приведены в табл. 1. Согласно проведенным расчетам, давление фазового перехода составляет 13 ГПа и практически не меняется с ростом температуры. Полученная граница находится примерно посередине между результатами работ (Wang, Weidner, 1994) и (Shim et al., 2000), дающими крайние значения давления перехода порядка 11 и 16 ГПа при 1500 K. Согласно этим работам, линия фазового перехода имеет положительный наклон к оси давления, тогда как в настоящей работе она субвертикальна. Наибольшие несоответствия наблюдаются между нашими значениями и результатами работы (Shim et al., 2000), полученными с использованием алмазных наковален с лазерным нагревом. Однако с учетом неточности определения температуры, до 200 K, и, как следствие, давления, до 5 ГПа, данные различия находятся в пределах ошибки экспериментов. С другой стороны, характер и положение рассчитанной нами фазовой границы при температурах 1400–1600 K хорошо согласуются с результатами работы (Kubo et al., 1997), при этом разница давлений составляет ∼0.7 ГПа. При более высоких температурах наибольшее соответствие наблюдается с результатами одного из последних экспериментов с использованием многопуансонного аппарата и синхротронного излучения in situ (Sueda et al., 2006). Стоит отметить, что эксперименты с использованием многопуансонных аппаратов характеризуются наибольшей точностью. Данное преимущество обусловлено более точным определением температуры с помощью термопары и давления с использованием известных уравнений состояния MgO и Au.

Рис. 4.

Фазовая граница между ассоциацией C-a2SiO4-ларнит + CaSi2O5-титанит и Ca-pv. Черная сплошная линия с залитыми треугольниками – данная работа. Открытый и залитый квадраты – Ca2SiO-4-ларнит + CaSi2O5-титанит и Ca-pv, соответственно, по результатам работы Kanzaki et al. (1991). Серые пунктирные и точечные линии – другие данные: W-94 – (Wang, Weidner, 1994); G-94 – (Gasparik et al., 1994); K-97 – (Kubo et al., 1997); S-06 – (Sueda et al., 2006); T-89 – (Tamai, Yagi, 1989); A-04 – (Akaogi et al., 2004); S-00 – (Shim et al., 2000).

Таблица 1.

Экспериментальные работы по определению фазовой границы между ассоциацией Ca2SiO4-ларнит + CaSi2O5-титанит и Ca-pv

Автор Техника Калибрант давления
Tamai, Yagi (1989) DAC Рубин
Kubo et al. (1997) MA 6-8 –
Kanzaki et al. (1991) MA 6-8 –
Wang, Weidner (1994) SR-MA DIA NaCl
Gasparik et al. (1994) MA 6-8 –
Shim et al. (2000) LH-DAC Pt
Sueda et al. (2006) SR-MA DIA MgO и Au

Примечания. DAC – In situ рентгенодифракционные эксперименты в ячейке с алмазными наковальнями, в том числе с лазерным нагревом (LH-DAC); МA 6–8 – многопуансонный аппарат с ячейкой Каваи; MA DIA – многопуансонный аппарат с ячейкой Осуги (или DIA), в том числе in situ рентгенодифракционных экспериментов с использованием синхротронной техники.

Для Ca-pv были рассчитаны энергии основного состояния известных модификаций (Pnma, Imma, I4/mcm, P4/mbm, $Pm\bar {3}m$), среди которых наиболее выгодной при низких температурах является фаза CaSiO3-I4/mcm. Таким образом, выше давления 13 ГПа в области низких температур более энергетически выгодной модификацией Ca-pv является CaSiO3-I4/mcm, а в области высоких температур – CaSiO3-$Pm\bar {3}m.$ Переход от тетрагональной модификации к кубической соответствует общему правилу повышения симметрии при нагревании. При давлении 20 ГПа фазовый переход осуществляется при температуре 360 K (рис. 5). С увеличением давления до 100 ГПа температура фазового перехода монотонно возрастает до 755 K. Характер фазовой кривой согласуется с экспериментальными данными (Komabayashi et al., 2007; Ono et al., 2004). Рассчитанная фазовая граница сдвинута в область низких температур на 100 и 400 K при 50 ГПа относительно экспериментальных результатов в работах (Komabayashi et al., 2007) и (Ono et al., 2004), соответственно. В то же время расположение границы фазового перехода отлично воспроизводит результаты экспериментов Kurashina et al. (2004) и Sun et al. (2016).

Рис. 5.

Фазовая диаграмма Ca-pv. Черная сплошная линия с кругами – данная работа. Серые пунктирные линии – другие данные: K-07 – (Komabayashi et al., 2007); O-04 – (Ono et al., 2004). Открытые и залитые квадраты – тетрагональная и кубическая модификации Ca-pv по результатам работы (Kurashina et al., 2004). Открытые и залитые ромбы – тетрагональная и кубическая модификации Ca-pv по результатам работы (Sun et al., 2016). Открытые и залитые треугольники – тетрагональная и кубическая модификации Ca-pv по результатам работы (Thomson et al., 2019). Серая сплошная линия – мантийная адиабата по (Litasov, Shatskiy, 2018).

На заключительном этапе исследования были определены равновесный объем (V0), объемный модуль упругости (K0) и его производная по давлению $\left( {K_{0}^{'}} \right)$ для всех исследованных фаз. Результаты расчета суммированы в таблице 2 и проиллюстрированы на рис. 6 и 7. Впервые на основе квантово-химических расчетов получены термодинамические параметры для фаз волластонита (рис. 6а), псевдоволластонита (рис. 6б) и CaSi2O5-титанита (рис. 6г). Полученные нами значения для фаз псевдоволластонита (рис. 6б), брейита (рис. 6в) и Ca2SiO4-ларнита (рис. 6д) отклоняются от экспериментальных в среднем на 3–5% (Anzolini et al., 2016; Joswig et al., 2003; Xiong et al., 2016). Эта разница может быть уменьшена при усреднении результатов, полученных с помощью расчетов в приближениях GGA и LDA. Хорошо известно, что первое приближение несколько завышает, а второе занижает реальный объем ячейки. Такой подход мы успешно применяли ранее для карбонатных фаз (Gavryushkin et al., 2019). В данной работе подобное усреднение применено для фазы Ca-pv, для которой имеется большее количество литературных данных (рис. 7), (табл. 2). В результате, при температурах 300 и 2000 K большинство экспериментальных значений находятся в хорошем соответствии с рассчитанной нами средней кривой зависимости объема элементарной ячейки от давления. Кривая, полученная в приближении LDA, хорошо согласуется с результатами экспериментов (Ricolleau et al., 2010) и теоретических работ (Kawai, Tsuchiya, 2014) и Li et al. (2006) (рис. 7б). Отметим, что зависимости объема элементарной ячейки от давления, рассчитанные для CaSiO3-I4/mcm и CaSiO3-$Pm\bar {3}m,$ аналогичны. На рис. 7 для сравнения представлены экспериментальные значения как для кубической (Mao et al., 1989; Sun et al., 2016; Wang et al., 1996), так и для тетрагональной модификаций (Chen et al., 2018; Ricolleau et al., 2010; Shim et al., 2002).

Таблица 2.

Термодинамические параметры исследуемых фаз при комнатной температуре

Волластонит Псевдоволластонит
Исследование V0, Å3 K0, GPa $K_{0}^{'}$ Исследование V0, Å3 K0, GPa $K_{0}^{'}$
Теория Теория
Данная работа (GGA) 410.48 91.5 5.5 Данная работа (GGA) 811.65 74.3 4.7
Эксперимент Эксперимент
Chatterjee et al. (1984) 396.44 – – Yang, Prewitt (1999) 796.9(1) 86(1) 3.8(4)
        Chatterjee et al. (1984) 798.28 – –
Брейит СaSi2O5-титанит
Исследование V0, Å3 K0, GPa $K_{0}^{'}$ Исследование V0, Å3 K0, GPa $K_{0}^{'}$
Теория Теория
Данная работа (GGA) 380.069 70.38 4.3 Данная работа (GGA) 329.324 155.2 4.2
Joswig et al. (2003) (GGA) 383.18 – –
– Эксперимент
– – – – Angel (1997) 320.1(4) – –
– – – – Kanzaki et al. (1991) 320.4 – –
Ca2SiO4-ларнит CaSiO3-pv
Исследование V0, Å3 K0, GPa $K_{0}^{'}$ Исследование V0, Å3 K0, GPa $K_{0}^{'}$
Теория Теория
Данная работа (GGA) 353.053 100.96 4.53 Данная работа (LDA) 44.702 244 4.2
Xiong et al. (2016) 355.0(1) 92.2 4.9 Данная работа (GGA) 46.828 212 4.2
Xiong et al. (2016) (LDA) 325.94 123(3) 4.4 Li et al. (2006) (GGA) 45.56 237 3.99
Эксперимент Jung, Oganov (2005) (GGA) 46.9 219 4.08
Xiong et al. (2016) 375.16 114(1) 4
Holland, Powell (1998) 342.68 120 4 Akber-Knutson et al. (2002) (VIBC*) 45.90(2) 228(2) 4.3(1)
Yamnova et al. (2011) 345.2 – – Karki, Crain (1998) (LDA) 45.35 241 4.14
Jost et al. (1977) 343.9 – – Chizmeshya et al. (1996) (LAPW-LDA*) 45.62 227 4.29
– – – – Wolf, Bukowinski (1987) (MEG*) 55.74 263 4.13
– – – – Zhang et al. (2006)** 45.58 242 4.18
– – – – Эксперимент
– – – – Ono et al. (2004) 45.38 248(8) 4
– – – – Shim et al. (2000) 45.58(4) 236(4) 3.9(2)
– – – – Wang et al. (1996) 45.58(4) 232(8) 4.8(3)
– – – – Mao et al. (1989) 45.37(8) 281(4) 4
– – – – Tamai, Yagi (1989) 45.58(7) 352(10) 4
– – – – Ricolleau et al. (2010) 45.58 223 4
– – – – Hirose et al. (2005) 45.6(2) 245(6) 4

 * VIBC – ab initio модель Гордона–Кима; LAPW-LDA – метод линеаризованных расширенных плоских волн; MEG – модифицированный метод электронного газа. ** В расчетах использованы эмпирические потенциалы.

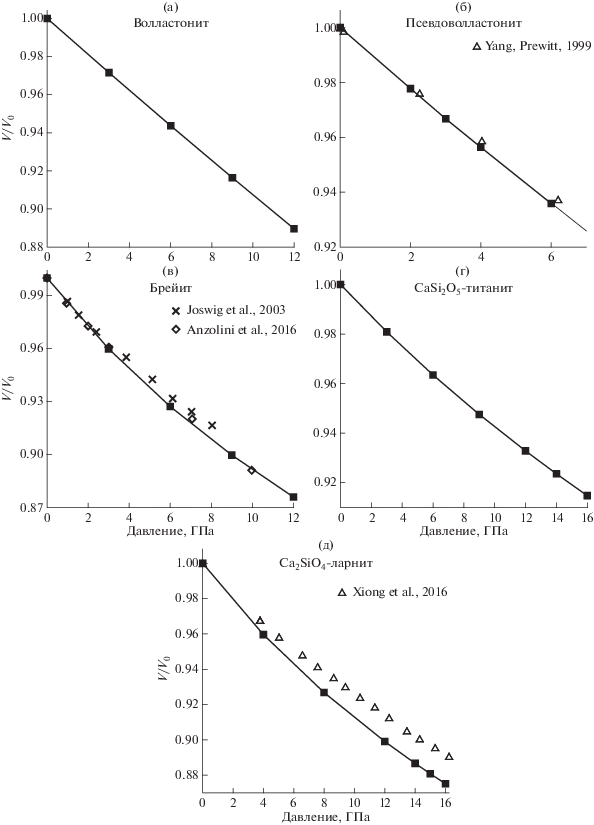

Рис. 6.

Зависимости относительного объема элементарной ячейки от давления при 300 K для волластонита (а), псевдоволластонита (б), брейита (в), CaSi2O5-титанита (г) и Ca2SiO4-ларнита (д).

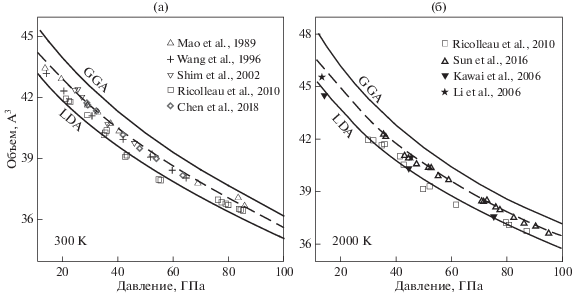

Рис. 7.

Зависимости объема элементарной ячейки от давления для CaSiO3-pv при 300 K (а) и 2000 K (б).

ЗАКЛЮЧЕНИЕ

Ca-pv является одним из основных соединений нижней мантии Земли и согласно последним геофизическим данным составляет до 7% от ее объема (Irifune et al., 2010; O’Neill, Jeanloz, 1990; Ringwood, 1975). Кроме этого, CaSiO3 является важным типом включений в природных алмазах (Joswig et al., 1999; Woodland et al., 2020), в силу чего он также важен и для моделирования алмазобразующих карбонатно-силикатных систем (Fedoraeva et al., 2019; Zedgenizov et al., 2014).

В настоящей работе представлены результаты теоретического исследования фазовых взаимоотношений и уравнений состояния в системе CaSiO3 при давлениях до 100 ГПа и температурах до 2500 K на основе теории функционала плотности и метода решеточной динамики в рамках квазигармонического приближения. Рассчитанные фазовые переходы хорошо согласуются с имеющимися экспериментальными результатами. Согласно выполненным расчётам, ассоциация Ca2SiO4-ларнит + + CaSi2O5-титанит переходит в Ca-pv при 13 ГПа. Фазовая граница расположена субвертикально к оси давления. Выше 13 ГПа при комнатной температуре Ca-pv устойчив в тетрагональной модификации I4/mcm. При высоких температурах, характерных для нижней мантии Земли, Ca-pv стабилизируется в кубической структуре $Pm\bar {3}m.$ Кроме этого, получены зависимости объема элементарной ячейки от давления для всех исследованных фаз, которые хорошо согласуются с экспериментальными данными. Впервые теоретически рассчитаны термодинамические параметры фаз волластонита, псевдоволластонита и CaSi2O5-титанита. Параметры уравнения Винэ для волластонита V0 = 410.48 Å3, K0 = 91.5 ГПа, $K_{0}^{'}$ = 5.5; для псевдоволластонита – V0 = 811.65 Å3, K0 = 74.3 ГПа, $K_{0}^{'}$ = 4.7; для CaSi2O5-титанита – V0 = 329.324 Å3, K0 = 155.2 ГПа, $K_{0}^{'}$ = 4.2.

Авторы выражают благодарность Информационно-вычислительному Центру Новосибирского Государственного Университета за предоставление доступа к ресурсам кластера.

Исследование выполнено по государственному заданию ИГМ СО РАН и при финансовой поддержке РФФИ в рамках научного проекта № 20-35-90043.
