Микроэлектроника, 2023, T. 52, № 4, стр. 307-314
Влияние структурных дефектов на электрофизические параметры p-i-n-фотодиодов
Н. С. Ковальчук a, С. Б. Ластовский b, В. Б. Оджаев c, А. Н. Петлицкий a, В. С. Просолович c, *, Д. В. Шестовский a, В. Ю. Явид c, Ю. Н. Янковский c
a Открытое акционерное общество “ИНТЕГРАЛ” – управляющая компания
холдинга “ИНТЕГРАЛ”
220108 Минск, ул. Казинца, 121А, Республика Беларусь
b Научно-практический центр НАН Беларуси по материаловедению
220072 Минск, ул. Петруся Бровки, 19, Республика Беларусь
c Белорусский государственный университет
220050 Минск, пр. Независимости, 4, Республика Беларусь
* E-mail: prosolovich@bsu.by
Поступила в редакцию 03.04.2023
После доработки 05.05.2023
Принята к публикации 10.05.2023
- EDN: JBLRNE
- DOI: 10.31857/S054412692370045X
Аннотация
Представлены результаты исследований электрофизических параметров p-i-n-фотодиодов на основе кремния в зависимости от режимов их работы (величины внешнего смещения и температуры), изготовленных на пластинах монокристаллического кремния p-типа проводимости ориентации (100) с ρ = 1000 Ом см. Область p+-типа (изотипный переход) создавалась имплантацией ионов бора, области n+-типа ‒ диффузией фосфора из газовой фазы. Установлено, что на вольт-амперных характеристиках при обратном смещении можно выделить три области изменения темнового тока в зависимости от приложенного напряжения: сублинейную, суперлинейную и линейную, обусловленные различными механизмами генерационно-рекомбинационных процессов в области обеднения p-n-перехода. Заметная зависимость величины барьерной емкости (на частоте 1 кГц) и размеров области обеднения от температуры наблюдается только при приложенных обратных напряжениях, не превышающих контактную разность потенциалов (V ≤ 1 В).
1. ВВЕДЕНИЕ
Современные p-i-n-фотодиоды широко применяются в сетевых картах и коммутаторах волоконно-оптических системах связи для преобразования электромагнитных излучений в электрический сигнал. Простота конструкции, низкая стоимость и возможность изготовления прибора с оптимальными характеристиками обуславливают применение p-i-n-фотодиодов в аппаратуре космического назначения в качестве навигационных и сенсорных детекторов оптического и ИК диапазона, в системах LIDAR [1], а также в оптических межспутниковых каналах связи [2].
Введение i-слоя собственного полупроводника между p- и n-слоями примесного полупроводника позволяет существенно увеличить размер области пространственного заряда. Конструкция прибора позволяет достигнуть практически полного поглощения оптического излучения в i-слое и сокращения времени переноса зарядов из i-зоны в легированные области. Таким образом, основное преимущество p-i-n-фотодиодов заключается в быстром переключении, так как поглощение излучения происходит в i-слое, где за счет дрейфового переноса носители заряда имеют высокие скорости. Другим преимуществом является высокая квантовая эффективность, поскольку толщина i-слоя обычно больше обратного коэффициента поглощения, и все фотоны поглощаются в i-слое. Кремниевые p-i-n-фотодиоды обладают квантовой эффективностью выше 80–90% в интервале длин волн 400–1100 нм, хорошей чувствительностью (0.5 А/Вт) и малым временем нарастания импульса (несколько наносекунд). Квантовая эффективность определяется, прежде всего, величиной темнового тока, связанной с концентрацией свободных носителей заряда, которые генерируются в объеме кремния в отсутствие внешнего светового возбуждения, например, в результате термогенерации. Генерационными центрами являются различные технологические (фоновые) примеси и другие структурные дефекты (например, дислокации, микродефекты, вакансионные скопления и скопления междоузельных атомов, дефектно-примесные комплексы). В работе проведен анализ изменения электрофизических параметров p-i-n-фотодиодов на основе кремния с вертикальной структурой и охранным кольцом в зависимости от режимов их работы (величины внешнего смещения и температуры).
2. МЕТОДИКА ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ
Приборы изготавливались на пластинах монокристаллического кремния p-типа проводимости ориентации (100) с ρ = 1000 Ом см, выращенных методом бестигельной зонной плавки. Область p+-типа анода (изотипный переход) создавалась имплантацией ионов B+ во всю поверхность непланарной стороны пластины, области n+-типа катода и охранного кольца ‒ диффузией P из газовой фазы в планарную сторону пластины. Измерения вольт-амперных и вольт-фарадных характеристик (соответственно далее в тексте ВАХ и ВФХ) производились на измерителе параметров полупроводниковых приборов Agilent B1500A с зондовой станцией Cascade Summit 11000B-AP в диапазоне температур –30…70°С с шагом 10°С. Определение локальных дефектов в приповерхностной фоточувствительной области осуществлялось с помощью растрового электронного микроскопа “HITACHI” типа S-4800 (РЭМ) согласно методике [3] в сканирующем режиме и в режиме наведенного тока с энергиями пучка электронов 20 и 30 кэВ, соответственно. Спектры релаксационной спектроскопии глубоких уровней (DLTS) измерялись при длительности импульса заполнения 0.01 с и окне скорости эмиссии 19 с–1. Спектры измерялись при обратном смещении –5 В в режимах заполнения ловушек основными и неосновными носителями заряда. В первом случае напряжение заполнения было 0 В, а во-втором ‒ 2 В.
3. ЭКСПЕРИМЕНТАЛЬНЫЕ РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

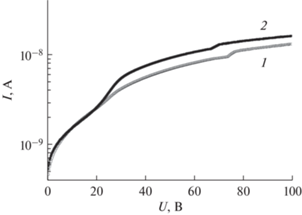

На рис. 1 приведены ВАХ темновых токов фоточувствительной области и охранного кольца исходного фотодиода при 20°С. Видно, что обратный темновой ток (IR) возрастает с увеличением обратного смещения, при этом зависимости для фоточувствительной области и для охранного кольца качественно похожи. Для p-n-перехода на основе кремния при 20°С основной вклад в обратный темновой ток вносит дрейфовая составляющая, обусловленная генерационно-рекомбинационными процессами в области обеднения [4]. Следует отметить, что на ВАХ при обратном смещении как фоточувствительной области, так и охранного кольца, наблюдаются ступеньки вблизи V1 ≈ 25 В и V2 ≈ 70 В. Это связано, вероятно, с термической генерацией носителей заряда с глубоких уровней. Данный факт так же позволяет сделать предположение о неоднородном распределении технологических примесей c глубокими уровнями по объему кристалла. Ранее качественно подобные ВАХ наблюдались нами при исследовании диодов генераторов шума, сформированных на сильнолегированных подложках монокристаллического кремния (ρ = 0.005 Ом см) [5]. Наличие ступенек на вольт-амперных характеристиках было связано с неоднородным распределением примесей по объему подложки.
Рис. 1.
Обратные ВАХ фоточувствительной области (кривая 1) и охранного кольца (кривая 2) p-i-n-фотодиода при температуре 20°С.

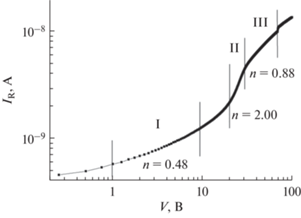

Для обратной ВАХ p-n-перехода, в области пространственного заряда которого преобладает генерация электронно-дырочных пар, присуща степенная зависимостью тока от приложенного напряжения IR ~ Vn [4]. На рис. 2 приведена ВАХ темнового тока в двойном логарифмическом масштабе, которая может быть разбита на три участка: I – сублинейный, n ~ 0.5. Такая зависимость характерна для резкого ассиметричного p-n-перехода, для которого рост IR с напряжением связан с ростом области обеднения (W) по степенному закону с n = 0.5 [4]. В широкозонных полупроводниках с низкой концентрацией собственных носителей заряда ni (таких, как Si) и большой концентрацией генерационно-рекомбинационных центров (низкое значение τe) при комнатной температуре преобладает генерационный ток (Jgen). При заданной температуре Jgen пропорционален ширине обедненного слоя, который в свою очередь зависит от приложенного обратного смещения V [4].
(1)
${{J}_{{{\text{gen}}}}} = \int\limits_0^W {q\left| U \right|dx} \approx q\left| U \right|W = \frac{{q{{n}_{i}}W}}{{{{\tau }_{e}}}},$(2)
${{J}_{{{\text{gen}}}}}\sim \frac{1}{{{{\tau }_{e}}}};\,\,\,\,{{J}_{{{\text{gen}}}}}\sim W\sim {{({{V}_{{bi}}} + V)}^{{{1 \mathord{\left/ {\vphantom {1 2}} \right. \kern-0em} 2}}}}.$Таким образом, следует ожидать для резкого p-n-перехода степенную зависимость генерационного тока от приложенного напряжения с показателем степени n = 0.5. Из исследований температурных зависимостей IR (рис. 3) установлено, что генерация носителей заряда на участке I (при приложенных напряжения от 0 до 10 В) происходит с энергетического уровня 0.20 эВ.
Рис. 3.
Температурные зависимости обратного тока p-i-n-фотодиода при различных значениях напряжения смещения, В: 1 – 10, 2 – 20, 3 – 40.

При напряжениях от 10 до 25 В (участок II) обратный ток также возрастает с ростом V и n становится больше 0.5 (n ~ 2). Такая суперлинейная зависимость, вероятно, обусловлена высокой концентрацией рекомбинационно-генерационных центров и их неоднородным распределением по объему кристалла [6].
На участке III при V ~ 35–70 В (рис. 2) ток прямо пропорционален V (n ~ 1). На данном участке ток экспоненциально зависит от температуры, генерация носителей заряда при данных напряжениях смещения происходит с энергетического уровня 0.26 эВ. Из исследований ВАХ и температурных зависимостей обратного тока можно заключить, что процессы формирования темнового тока обусловлены термической генерацией носителей заряда с глубоких уровней и, вероятно, неоднородным распределением технологических (фоновых) примесей и/или микродефектов по объему кристалла. Исходя из различного энергетического положения глубоких уровней на участке I и на участке III следует, что в генерационно-рекомбинационных процессах участвуют различные виды дефектов структуры. Однако, данные эффекты могут быть обусловлены и особенностями изменения размеров области обеднения при приложении внешнего смещения.
Из данных ВФХ следует, что барьерная емкость (Сб) исследуемого прибора уменьшается с увеличением обратного напряжения (рис. 4). Согласно [4] зависимость емкости от приложенного обратного смещения имеет вид 1/C 2 ~ V для резкого асимметричного p-n-перехода и 1/C 3 ~ V для плавного p-n-перехода.
Рис. 4.
Зависимость барьерной емкости p-i-n-фотодиода от приложенного обратного напряжения. Т = = 20°C, F = 1 кГц.

Проведенные теоретические расчеты зависимости толщины области обеднения (W) от приложенного напряжения в соответствии с [4] и сравнение их с экспериментальными результатами из измерений барьерной емкости Сб и обратного тока IR показали (рис. 5), что переход резкий асимметричный.

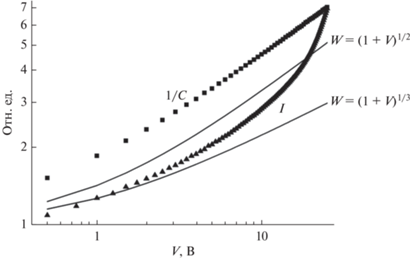

Рис. 5.
Расчетные зависимости толщины области обеднения W от приложенного напряжения и их сравнение с экспериментальными данными 1/Cб и IR.

Из рис. 5 также следует, что на участке II, несмотря на то, что IR ~ V 2, величина обратной емкости 1/C ~ W по-прежнему продолжает расти по закону с n = 0.5. Следовательно, рост величины обратного тока происходит не только за счет увеличения толщины W, но и за счет включения нового механизма генерации внутри области обеднения, что подтверждает высказанное выше предположение о неравномерном распределении глубоких рекомбинационных центров по объему области обеднения. При напряжениях более 8 В для обратного тока появляется дополнительный канал утечки, т.е. включается новый механизм увеличения IR, не связанный с увеличением W от V.
Высокие значения n (n > 0.5) наблюдались нами ранее при анализе ВАХ биполярных транзисторов [7] и могут быть связаны с целым рядом причин, обусловленных ограничениями применения статистики Холла-Шокли-Рида, в рамках которой получены выражения (1) и (2). Среди этих причин прежде всего следует выделить высокую концентрацию рекомбинационно-генерационных центров и их неоднородное распределение. Кроме того, эти центры могут входить в состав протяженных дефектов или областей скоплений дефектов. Высокие значения n (от 0.5 и выше) наблюдались ранее в приборах, изготовленных по стандартной технологии с применением для формирования легированных областей ионной имплантации, и характерны для генерационной составляющей обратного тока диодов с наличием дислокаций или других структурных дефекты в области p-n-перехода [8]. Такие дефекты заметно увеличивают токи утечки p-n-перехода. Особенно губительно для приборов сочетание дислокаций и примесей металлов с большими коэффициентами диффузии. В кремниевых переходах при декорировании дислокаций металлическими примесями наблюдалось увеличение токов утечки вплоть до короткого замыкания p-n-перехода [8, 9].
В настоящее время существует лишь качественное объяснение результатов экспериментов, в которых увеличение токов утечки связывается с образованием по дислокациям “мостиков” повышенной проводимости через область пространственного заряда p-n-перехода. Оценки [8, 9] дают сопротивления этих “мостиков” от 20 МОм до нескольких Ом. Эта интерпретация опирается на известный факт стекания примеси к дислокациям. Наиболее распространенное объяснение влияния дислокаций на токи утечки основывается на исследованиях, в которых показано, что дислокация в кремнии n-типа ведет себя как цепочка акцепторов, а в p-кремнии – как цепочка доноров. Поэтому из условий электронейтральности дислокация должна образовывать вокруг себя трубку повышенной концентрации основных носителей заряда [9].
Однако, как показали исследования методом растровой электронной микроскопии (РЭМ), увеличение обратных токов рассматриваемого p-i-n-фотодиода не может быть связано с утечками через p-n-переход вследствие шунтирования его структурными дефектами типа дислокаций, скоплений на них примесей и т.п. На всех изображениях РЭМ (рис. 6) в фоточувствительных областях фотодиода не наблюдалось контрастов, свидетельствующих о наличии размерных дефектов, являющихся локальными генерационно-рекомбинационными центрами (ГРЦ) вблизи металлургической границы p-n-перехода. Таким образом, анализ полученных результатов позволяет заключить, что скопления ГРЦ находятся внутри области обеднения p-i-n-фотодиода на некотором расстоянии от p‑n-перехода, причем распределены в ней неравномерно. Такими дефектами могут быть скопления микродефектов, формирующиеся вследствие флуктуаций температуры, возникающих как в результате вращения кристалла в процессе выращивания в асимметричном тепловом поле, так и при высокотемпературных технологических обработках при изготовлении приборов. Существует три типа микродефектов, образующихся в бездислокационных монокристаллах, выращенных методом бестигельной зонной плавки, различающихся размерами, структурой и условиями возникновения [10, 11]. А-дефекты представляют собой призматические дислокационные петли междоузельного типа и их скопления размерами 0.5–5.0 мкм. В-дефекты являются кластерами междоузельных атомов, их размеры не превышают 0.005–0.05 мкм. С-дефекты ‒ являются скоплениями точечных дефектов междоузельного типа размером ~4.10 нм. Наличие дефектов структуры в бездислокационных монокристаллах кремния определяет физические свойства этих кристаллов и качество приборных структур на основе кремния.

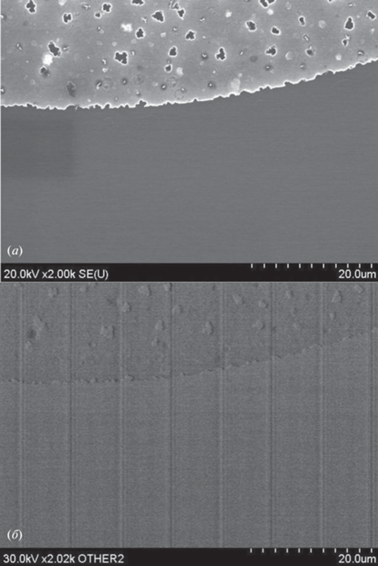

Рис. 6.
Изображения приповерхностной фоточувствительной области p-i-n-фотодиода полученные РЭМ в режиме сканирования (а) и в режиме наведенного тока (б).

Дефекты структуры, как сказано выше, могут образовываться как в процессе выращивания кристаллов (ростовые микродефекты), так и в процессе изготовления полупроводниковых приборов (постростовые микродефекты). В процессе изготовления прибора кристалл на ряде этапов подвергается высокой термической обработке (диффузия, постимплантационный отжиг и т.п.). При термообработке в кристаллах кремния протекают сложные процессы генерации и рекомбинации собственных точечных дефектов и взаимодействия их с различного вида как примесными, так и собственными структурными дефектами. В общем виде к ним относятся следующие: высокотемпературная генерация и рекомбинация точечных дефектов в кристаллической решетке кристалла; эмиссия и встраивание точечных дефектов в структуру микродефектов; генерация и рекомбинация точечных дефектов на поверхности кристалла, обуславливающие возникновение диффузионных потоков объем – поверхность и наоборот; образование различных преципитатов за счет взаимодействия точечных дефектов между собой и с примесными атомами [12]. В результате происходит рост микродефектов и трансформация исходной дефектной структуры, которая проходит ряд последовательных стадий от совокупности вакансионных и междоузельных микродефектов до крупных дефектов. Так как распределение ростовых микродефектов в объеме кристалла неоднородно, то одновременно возможно образование и рост дефектов в различных участках активной области прибора (области обеднения). Отсутствие размерных дефектов, являющихся локальными рекомбинационными центрами вблизи металлургической границы p-n-перехода, вероятно обусловлено геттерирующим действием примеси фосфора, вводимой в кристалл для формирования p-n-перехода методом диффузии из газовой фазы в планарную сторону пластины [13, 14].

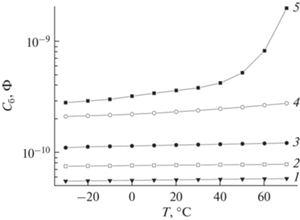

Исследования температурной зависимости барьерной емкости при различных напряжениях смещения (на частоте 1 кГц) показали (рис. 7), что заметная зависимость Cб наблюдается только при напряжениях, не превышающих контактную разность потенциалов (V ≤ 1 В). В случае резкого несимметричного перехода [4]
(3)
$\begin{gathered} {{C}_{{\text{б}}}} \equiv \frac{{d{{Q}_{c}}}}{{dV}} = \frac{{{{\varepsilon }_{s}}}}{W} = \sqrt {\frac{{q{{\varepsilon }_{s}}{{N}_{B}}}}{2}} {{\left( {{{V}_{{bi}}} \pm V - \frac{{2kT}}{q}} \right)}^{{{{ - 1} \mathord{\left/ {\vphantom {{ - 1} 2}} \right. \kern-0em} 2}}}} = \\ = \frac{{{{\varepsilon }_{s}}}}{{\sqrt 2 {{L}_{D}}}}{{(\beta {{V}_{{bi}}} \pm \beta V - 2)}^{{{{ - 1} \mathord{\left/ {\vphantom {{ - 1} 2}} \right. \kern-0em} 2}}}}, \\ \end{gathered} $(5)
$\begin{gathered} q{{V}_{{bi}}} = {{E}_{g}} - (q{{V}_{n}} + q{{V}_{p}}) = kT{\kern 1pt} \ln \left( {\frac{{{{n}_{{n0}}}{{p}_{{p0}}}}}{{n_{i}^{2}}}} \right) \approx \\ \approx kT{\kern 1pt} \ln \left( {\frac{{{{N}_{A}}{{N}_{D}}}}{{n_{i}^{2}}}} \right), \\ \end{gathered} $Рис. 7.
Температурные зависимости барьерной емкости на частоте F = 1 кГц при различных значениях напряжения смещения, В: 1 ‒ 20; 2 ‒ 10; 3 ‒ 5; 4 ‒ 0.5; 5 ‒ 0.

В выражение для Сб (3) входят два параметра, зависящие от температуры: относительная диэлектрическая проницаемость ε и высота потенциального барьера qVbi. При повышении температуры ε увеличивается, а qVbi уменьшается [15]. Поскольку ε входит в числитель формулы для Сб, а qVbi в знаменатель, то при повышении температуры барьерная емкость возрастает. Однако, в формулу (3) кроме того входит величина Vbi + V (сумма запирающего напряжения и высоты потенциального барьера). Следовательно, при напряжениях смещения V ≤ Vbi зависимость W от температуры определяется температурной зависимостью Vbi. Проведенное моделирование по формулам (3)–(5) показало, что при увеличении температуры контактная разность потенциалов и толщина обедненного слоя уменьшаются, а барьерная емкость увеличивается. При этом выполняется соотношение 1/С 2 ~ W 2 ~ Vbi (рис. 8).
Рис. 8.
Температурная зависимость относительной величины обратного квадрата барьерной емкости p-i-n-фотодиода. V = 0 В, F = 1 кГц. Температура Т1 = 263 К.

Исследования частотной зависимости Сбp-i-n-фотодиода показали (рис. 9), что барьерная емкость существенно зависит от частоты измерений тогда, когда размеры W полностью определяются величиной Vbi, т.е. при V ≤ Vbi. Если размеры W определяются внешним приложенным обратным смещением (V $ \gg $Vbi), то Сб практически не зависит от частоты. Уменьшение Сб при частотах более 100 кГц для напряжения смещения V ≤ Vbi, учитывая амплитуду сканирующего сигнала (25 мВ), вероятно связано с возрастанием влияния диффузионной емкости.

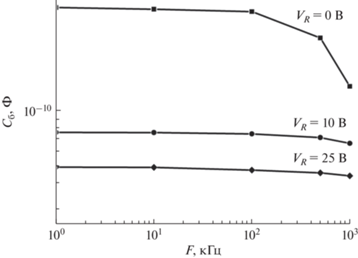

Рис. 9.
Зависимости барьерной емкости p-i-n-фотодиода от частоты измерений при Т = 20°С при различных напряжениях смещения.

Следует отметить, что из измерений DLTS новых видов дефектов обнаружено не было, спектры имеют типичный вид для кремния р-типа. При анализе полученных результатов следует учитывать, что исследования DLTS производились при напряжениях смещения, не превышающих 10 В, т.е. исследования соответствовали области I темновой вольт-амперной характеристики p-i-n-фотодиода. Данный факт согласуется с результатами исследований методом растровой электронной микроскопии, из которых следует, что в фоточувствительных областях фотодиода вблизи металлургической границы p-n-перехода не наблюдалось наличия размерных дефектов (типа дислокаций), являющихся локальными генерационно-рекомбинационными центрами. Наблюдаемые особенности вольт-амперных характеристик обусловлены структурными дефектами, расположенными в глубине обедненной области p-i-n-фотодиода.
ЗАКЛЮЧЕНИЕ
Установлено, что для p-i-n-фотодиодов на темновых ВАХ при обратном смещении можно выделить три области изменения тока в зависимости от приложенного напряжения: сублинейную (0–8 В), суперлинейную (10–25 В) и линейную (более 25 В). При напряжениях смещения свыше 8 В ток начинает возрастать по суперлинейному закону, однако размеры области обедненения по-прежнему продолжают расти по сублинейному закону. Это обусловлено появлением при данных напряжениях дополнительного канала для генерационного тока, обусловленного высокой концентрацией ГРЦ в области обеднения и их неоднородным распределением по объему кристалла. Такими дефектами структуры являются как ростовые микродефекты, образующиеся в процессе выращивания монокристаллов, так и постростовые микродефекты, которые формируются в процессе изготовления полупроводниковых приборов. На частоте измерений ВФХ 1 кГц заметная зависимость величины барьерной емкости и размеров области обеднения от температуры для p-i-n-фотодиодов наблюдается только при приложенных обратных напряжениях, не превышающих контактную разность потенциалов (V ≤ 1 В). Показано, что барьерная емкость p-i-n-фотодиодов практически не зависит от частоты измерений, если размеры области обеднения определяются внешним приложенным обратным смещением (V $ \gg $ Vbi). На частотах более 100 кГц при V ≤ Vbi наблюдается уменьшение Сб, обусловленное проявлением возрастающего влияния диффузионной емкости.
Список литературы
João Pereira do Carmo, Moebius B., Pfennigbauer M., Bond R., Bakalski I., Foster M., Bellis S., Humphries M., Fisackerly R., Houdou B. Imaging lidars for space applications // Novel Optical Systems Design and Optimization. XI. 2008. V. 7061. P. 70610J-01‒70610J-12.
De Carlo P. M., Roberto L., Marano G., L’Abbate M., Oricchio D., Venditti P. Intersatellite link for earth observation satellites constellation // SPACEOPS, Roma, Italy. 2006. P. 19–23.
Солодуха В.А., Шведов С.В., Петлицкий А.Н., Петлицкая Т.В., Чигирь Г.Г., Пилипенко В.А., Филипеня В.А., Жигулин Д.В., Уситименко Д.С. Анализ дефектов интегральных схем с использованием растрового электронного микроскопа в режиме наведенного тока // Современные информационные и электронные технологии: сборник трудов 19-ой Международной научно-практической конференции, Одесса, 28 мая–01 июня 2018 г. Одесса, 2018. С. 48‒49.
Sze S.M., Lee M.K. Semiconductor Devices: Physics and Technology. Pub. 3. John Wiley & Sons Singapore Pte. Limited. 2012. 582 p.
Буслюк В.В., Оджаев В.Б., Панфиленко А.К., Петлицкий А.Н., Просолович В.С., Филипеня В.А., Янковский Ю.Н. Электрофизические параметры диодов генераторов широкополосного шума // Микроэлектроника. 2020. Т. 49. № 4. С. 315–320.
Liefting R., Wijburg R.C.M., Custer J.C., Wallinga H. Improved device performance by multistep or carbon co-implants. IEEE Trans. Electron Devices // 1994. V. ED-41. P. 50–55.
Оджаев В.Б., Панфиленко А.К., Петлицкий А.Н., Просолович В.С., Шведов С.В., Филипеня В.А., Явид В.Ю., Янковский Ю.Н. Исследование влияния технологических примесей на вольт-амперные характеристики биполярного n-p-n-транзистора // Весцi Нацыянальнай Акадэмii навук Беларусi. Серыя фiзiка-тэхнiчных навук. 2018. Т. 63. № 2. С. 244–249.
Сорокин Ю.Г. Влияние дислокаций на электрические параметры p-n-переходов // Тр. Всес. Электротехнического института. 1980. № 90. С. 91–101.
Plantinga G.H. Effect of dislocation on the transistors parameters fabricated by shallow diffusied // IEEE Trans. Electron Devices. 1969. V. 16. № 4. P. 394–400.
Рейви К. Дефекты и примеси в полупроводниковом кремнии / Под ред. С.Н. Горина. М.: Мир, 1984. 472 с.
Мильвидский М.Г., Освенский В.Б. Структурные дефекты в монокристаллах полупроводников. М.: Металлургия, 1984. 256 с.
Таланин В.И., Таланин И.Е. Применение диффузионной модели образования ростовых микродефектов для описания дефектообразования в термообработанных монокристаллах кремния // Физика твердого тела. 2013. Т. 55. Вып. 2. С. 247–251.
Климанов Е.А. О механизмах геттерирования генерационно-рекомбинационных центров в кремнии при диффузии фосфора и бора // Успехи прикладной физики. 2015. Т. 3. № 2. С. 121–125.
Hugo S.A., Hiesmair H., Weber E.R. Gettering of metallic impurities in photovoltaic silicon // Applied Physics A. 1997. V. 64. № 2. P. 127–137.
Берман Л.С. Варикапы. М.–Л.: “Энергия”, 1965. 40 с.
