СУБГЛОБУЛЯРНАЯ СТРУКТУРА НАНОСФЕР ФОТОННЫХ КРИСТАЛЛОВ, ВЫРАЩЕННЫХ НА ОСНОВЕ АМОРФНОГО КРЕМНЕЗЕМА ПРИ РАЗЛИЧНЫХ МОЛЯРНЫХ СООТНОШЕНИЯХ ВОДА/TЭOС В ИСХОДНЫХ СМЕСЯХ

И. И. Юрасова 1*, Н. И. Юрасов 1, А. А. Велигжанин 2, Г. С. Петерс 2, Д. Р. Стрельцов 2, Н. К. Галкин 1, А. Н. Захаров 1

1 Московский государственный технический университет им. Н.Э. Баумана
Москва, Россия

2 Национальный исследовательский центр “Курчатовский институт”
Москва, Россия

* E-mail: yurasovaii@bmstu.ru

Поступила в редакцию 21.02.2024
После доработки 20.04.2024
Принята к публикации 20.04.2024

Полный текст (PDF)

Аннотация

Исследованы фотонные кристаллы, полученные модифицированным методом Штобера с естественной седиментацией наносфер. Поверхность наносфер кремнезема исследована с помощью атомно-силовой микроскопии. Все образцы имеют структуру поверхности в форме цветной капусты. Структура фотонных кристаллов изучена методом малоуглового рассеяния синхротронного излучения (МУРСИ). На кривых МУРСИ наблюдаются две или три области интенсивности рассеяния. Предложены три оригинальные методики анализа полученных данных. Обнаружена периодичность в зависимости логарифма интенсивности от вектора рассеяния при наименьших волновых числах, связанная с рассеянием на наносферах. Обнаружено влияние молярного соотношения вода/ТЭОС на размеры и концентрацию этих частиц. При низких концентрациях воды 6–8 моль/л наблюдаются два вида частиц: наносферы и субглобулы, а при концентрациях воды 13–23 моль/л – три: наносферы, субглобулы и зерна. Оценена морфология найденных частиц.

ВВЕДЕНИЕ

Внутренняя и внешняя структуры наночастиц (НЧ) в фотонных кристаллах на основе кремнезема привлекают все большее внимание, поскольку критически влияют на их оптические свойства [14]. Установлено, что оптические свойства фотонных кристаллов зависят от различных параметров синтеза (концентраций реагентов [59], химической природы растворителей [10, 11] и катализаторов [12], диэлектрической проницаемости [12], pH [13] и ионной силы растворов [12]; последовательности смешивания и скорости добавления реагентов [14], температуры [9, 15], условий самосборки частиц [3, 4] и других параметров [3, 6, 7, 15]).

В большинстве случаев влияние состава смеси на свойства получаемых фотонных кристаллов изучалось путем изменения концентрации одного или двух реагентов при фиксированной концентрации остальных компонентов [4, 6, 8, 9, 12, 16]. Несмотря на это, фотонные кристаллы, полученные разными авторами в соответствии с этим подходом, имели разные диаметры наносфер [3, 16] и проявляли разные оптические свойства при использовании одинаковых или близких условий [6, 8, 9, 11, 12, 16]. Ситуация с целенаправленным синтезом, позволяющим получать фотонные кристаллы на основе наносфер кремнезема с заданными оптическими свойствами, улучшилась, когда стала понятна роль других важных факторов, влияющих на процесс [8, 9, 17, 18]. В частности, Гиш установил, что способ смешивания реагентов (ТЭОС, воды, аммиака и органического растворителя) также является чрезвычайно важным параметром наряду с составом исходного раствора.

Тем не менее, несмотря на множество определяющих факторов, основными параметрами, контролирующими синтез фотонных кристаллов, по-прежнему остаются концентрации реагентов [12] (воды и ТЭОС) или, точнее, молярное соотношение вода/ТЭОС. Также было обнаружено, что размер и разброс по диаметрам (размерная дисперсность) во многом определяются механизмом зарождения НЧ кремнезема [3, 6, 12, 19, 20]. Различные модели роста НЧ в растворах были предложены для объяснения внутренней структуры этих частиц [18].

Классическая теория нуклеации рассматривает стохастическое образование первичных ядер кремнезема с наименьшими размерами (1–5 нм) без подробного обсуждения механизма зарождения и роста НЧ [3, 10, 21]. В соответствии с моделью Ламера [22] диффузионно-ограниченной агрегации [12, 17, 20, 2224] рост НЧ кремнезема происходит за счет диффузии мономеров, образовавшихся при гидролизе ТЭОС, к большим по размерам олигомерам. Показано, что обратимость гидролиза продуктов поликонденсации важна для объяснения роста более крупных НЧ кремнезема за счет мономеров (олигомеров), образующихся при частичном растворении более мелких частиц твердой фазы [12, 17, 18, 22, 25]. Кластерная модель роста НЧ кремнезема основана на слиянии первоначально образовавшихся олигомеров, выросших до критического размера, в виде линейных, разветвленных или циклических частиц, которые собираются в более крупное зерно посредством агрегации (в один акт) и упрочнения зерна за счет формирования внутренних силоксановых связей [5, 26, 27]. Затем зерна объединяются, образуя более крупные кластеры – субглобулы. Схема последующего роста НЧ разветвляется, и рост может продолжаться либо за счет вторичной коалесценции, либо за счет присоединения мономеров (или олигомеров) к поверхности нанокластеров [12]. Недавно было обнаружено, что обе модели агрегативного роста и классической нуклеации описывают образование наносфер кремнезема в разных условиях проведения синтеза [12, 14, 1719].

Обобщая литературные данные, можно сделать вывод, что исходное молярное соотношение вода/ТЭОС в основном контролирует кинетику нуклеации, конечные размеры и морфологию поверхности сферических НЧ [18]. Данное исследование посвящено влиянию молярного соотношения вода/ТЭОС на размеры НЧ и субглобулярную структуру наносфер кремнезема.

Шесть образцов фотонных кристаллов на основе кремнезема были приготовлены по протоколу Штобера из водно-этанольных растворов с различным молярным соотношением вода/ТЭОС в диапазоне 30–111.5 [28].

МЕТОДЫ ИССЛЕДОВАНИЯ

Образцы исследовали методами атомно-силовой микроскопии (АСМ) (Veeco, США) и малоуглового рассеяния синхротронного излучения (МУРСИ) на станции BioSAXS Курчатовского источника синхротронного излучения (Москва, Россия) [29, 30].

АСМ-измерения проводили в постукивающем режиме на воздухе при комнатной температуре с помощью АСМ-системы Multimode 8 (Veeco, США), оснащенной контроллером Nanscope V. В качестве зондов АСМ использовали поликремниевые кантилеверы Etalon HA_HR (НТ-МДТ, Россия) с номинальной резонансной частотой 380 кГц, силовой постоянной 34 Н·м–1 и наконечник из монокристаллического кремния с радиусом кривизны менее 10 нм. АСМ-изображения обрабатывали и анализировали с помощью программного обеспечения Gwyddion с открытым исходным кодом (версия 2.60).

Для измерений МУРСИ синтезированные образцы фотонных кристаллов измельчали в порошок и наносили на клейкую каптоновую ленту. Толщина и объем исследованных образцов составляли 0.5 мм и 25 мм3 соответственно. Измерения проводили при нормальном падении пучка синхротронного излучения (λ = 0.1445 нм) на образец. Интенсивность рассеяния измеряли детектором Pilatus 1M на расстоянии 2.5 м от образца. В качестве стандарта для калибровки угловой шкалы детектора использовали бегенат серебра [31]. Кривую МУРСИ измеряли в диапазоне векторов рассеяния $q = 4{{\pi sin\theta /\lambda }}$ от 0.04 до 1.45 нм–1. Точность измерения q составляла 3 × 10–3 нм–1.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

АСМ часто используется для изучения поверхности образцов. На рис. 1 представлены фрагменты АСМ-изображений синтезированных фотонных кристаллов. Поверхность наносфер, по форме напоминающая цветную капусту, косвенно поддерживает коалесцентный механизм самосборки субкластеров, выращенных на первых стадиях синтеза [3, 10, 15, 17, 32]. На изображениях наносфер видны субглобулярные частицы диаметром ~10–30 нм.

Рис. 1.

Микрофотографии отдельных наносфер образцов 1–6.

Данные МУРСИ показаны на рис. 2. Для всех исследованных образцов в диапазоне 0.03 < q < < 1.45 нм–1 наблюдаются две или три области, обозначенные I, II и III. Для волнового вектора в этих областях введем обозначения ${{q}_{{\text{I}}}}$, ${{q}_{{{\text{II}}}}}$, ${{q}_{{{\text{III}}}}}$, для интенсивности рассеяния в соответствующих областях – ${{I}_{{\text{I}}}}$, ${{I}_{{{\text{II}}}}}$, ${{I}_{{{\text{III}}}}}$. На вставке показан малый фрагмент области I в большом увеличении, чтобы рассмотреть различие откликов от образцов. Отчетливый волнистый рисунок ${\text{ln}}{{I}_{{\text{I}}}}$ в зависимости от ${{q}_{{\text{I}}}}$ наблюдался для всех образцов, для лучшей визуализации области I каждый график сместили по шкале ${\text{ln}}{{I}_{{\text{I}}}}$ (рис. 3). Заметно, что правая граница интервала, в котором наблюдается волновой характер кривой ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)$, постепенно уменьшается от ${{q}_{{\text{I}}}} = 0.294$ для образца 1 до ${{q}_{{\text{I}}}} = 0.237$ для образца 6. Волнистый рисунок объясняется дифракцией на сферических нанообъектах с размерами, на несколько порядков превышающими длину волны рентгеновского излучения. Его обработка, приведенная ниже, была использована для расчета эффективных радиусов рассеивающих НЧ образцов 1–6. Размеры наносфер кремнезема рассчитывали с учетом того, что интенсивность рассеяния сферической частицей радиуса R можно описать формулой $I(q)\, = \,{{I}_{e}}(q){{N}^{2}}{{\Phi }^{2}}(qR)$, где ${{I}_{e}}\left( q \right)$ – интенсивность рассеянного рентгеновского кванта электроном в направлении q, N – число электронов в частице, ${{\Phi }^{2}}\left( {qR} \right)$ – форм-фактор сферической частицы [33]. Функция Φ(qR) = = $3\frac{{\sin \left( {qR} \right) - qR{\text{cos}}\left( {qR} \right)}}{{{{{\left( {qR} \right)}}^{3}}}}$, имеет колебательный характер.

Рис. 2.

Зависимости $~{\text{ln}}I$ от $q$ для образцов 1–6 фотонных кристаллов на основе кремнезема; вставка – волновой характер кривых ${\text{ln}}I\left( q \right)$ в области I.

Рис. 3.

Визуализация кривых ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)~$ в области I.

Для получения более четко выраженного характера экспериментальной функции ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)$ ее продифференцировали, результат представлен на рис. 4 в виде сплошной осциллирующей кривой. Расстояние между минимумами $q = {{q}_{{n + 1}}} - {{q}_{n}}$ (где n – номер минимума) однозначно связано с радиусом частицы: ${{R}_{{\text{I}}}} = ({{\pi }} + {{\varepsilon }}){\text{/}}({{q}_{{n + 1}}} - {{q}_{n}})$, где ε – поправка, зависящая от номера минимума, а ${{q}_{{n + 1}}}$ и  ${{q}_{n}}$ – координаты соседних минимумов по шкале ${{q}_{{\text{I}}}}$. Для расчетов использовали минимумы с $n$ ≥ 6, поскольку поправочная величина ε в этом случае мала и ею можно пренебречь. Точность определения ${{R}_{{\text{I}}}}$ определяется точностью расчета значения Δq. Диапазон значений Δ${{q}_{{\text{I}}}}$ при $n$ ≥ 6, использованный для расчета размера наносфер кремнезема, и значение Δq для образца 1 показаны на рис. 4. Для всех образцов эти параметры приведены в табл. 1.

Рис. 4.

Результаты обработки кривой интенсивности рассеяния ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)$ для образца 1. Сплошная линия – экспериментальная кривая, пунктир – теоретическая.

Таблица 1.

Результаты обработки области I графика ${\text{ln}}I\left( q \right)$ для образцов 1–6

Параметр Образцы фотонных кристаллов
1 2 3 4 5 6
Δ${{q}_{{\text{I}}}}$, нм–1 0.117–0.294 0.125–0.282 0.126–0.271 0.131–0.250 0.143–0.246 0.158–0.237
Δ$q$, нм–1 0.014 0.015 0.017 0.018 0.019 0.021
${{D}_{{\text{I}}}}$, нм 440 ± 20 420 ± 20 370 ± 20 360 ± 30 330 ± 30 300 ± 30
${{\delta }}{{D}_{{\text{I}}}}$, % 4.5 5.4 5.7 8.0 10 11
вода/ТЭОС 30.0 39.5 68.5 83.0 97.5 111.5

С помощью полученных значений Δq провели моделирование поведения экспериментальной кривой $\frac{{d{\text{ln}}{{I}_{{\text{I}}}}}}{{d{{q}_{{\text{I}}}}}}$ от ${{q}_{{\text{I}}}}$. Чтобы упростить описание графиков, показанных на рис. 3, использовали полные логарифмические координаты: ${\text{ln}}{{I}_{{\text{I}}}}\left( {{\text{ln}}{{q}_{{\text{I}}}}} \right)$ (рис. 5). Графики смещены по шкале ${\text{ln}}{{I}_{{\text{I}}}}$, их можно аппроксимировать линейной зависимостью с углом наклона . Очевидно, что все линейные графики имеют осциллирующую составляющую ${{C}_{0}}$. Следовательно, их можно представить функцией ${\text{ln}}{{I}_{{\text{I}}}} = {{C}_{0}}\left( {{{q}_{{\text{I}}}}} \right) - 4{\text{ln}}{{q}_{{\text{I}}}}$, дифференцирование которой дает

(1)
$\frac{{d{\text{ln}}{{I}_{{\text{I}}}}}}{{d{{q}_{{\text{I}}}}}} = \frac{{d{{C}_{0}}}}{{d{{q}_{{\text{I}}}}}} - \frac{4}{{{{q}_{{\text{I}}}}}}.$
Рис. 5.

Графики зависимости ${\text{ln}}{{I}_{{\text{I}}}}$ от ${\text{ln}}{{q}_{{\text{I}}}}$ для образцов фотонных кристаллов 1–6, построенные в области I.

Этот график представляет собой сумму двух функций – монотонно возрастающую экспоненту, достигающую определенной константы, и колеблющуюся, затухающую периодическую функцию. Сравнивая уравнение (1) с графиком дифференциальной кривой, полученной по экспериментальным данным для образца 1 (рис. 4), видим, что производную $\frac{{d{{C}_{0}}}}{{d{{q}_{{\text{I}}}}}}$ можно представить как сумму двух функций: $\frac{{d{{C}_{0}}}}{{d{{q}_{{\text{I}}}}}} = f\left( {{{q}_{{\text{I}}}}} \right) + \frac{4}{{{{q}_{{\text{I}}}}}}$. Учитывая это в формуле (1), получаем

(2)
$\frac{{d{\text{ln}}{{I}_{{\text{I}}}}}}{{d{{q}_{{\text{I}}}}}} = f\left( {{{q}_{{\text{I}}}}} \right).$

Смоделируем функцию $f\left( {{{q}_{{\text{I}}}}} \right)$. Затухание колебаний связано с дисперсностью наносфер. Предположим, имеем k типов наносфер диаметром ${{D}_{i}}$. Обозначим количество наносфер каждого типа как ${{N}_{i}}\left( {{{D}_{i}}} \right)$. Тогда число наносфер в выборке будет равно $\sum\nolimits_{i = 1}^k {{{N}_{i}}\left( {{{D}_{i}}} \right)} $. Правую часть формулы (2) аппроксимировали зависимостью, которая удовлетворительно описывает характер функции, представленной на рис. 4:

(3)
$\frac{{d{\text{ln}}{{I}_{{\text{I}}}}}}{{d{{q}_{{\text{I}}}}}} = A\left( {1 + C{\text{sin}}\left( {\frac{{2{{\pi }}}}{{{{\Delta }}q}}{{q}_{{\text{I}}}} + {{\alpha }}} \right)} \right){{e}^{{\frac{{ - r{{q}_{{\text{I}}}}}}{2}}}} + B,$
(4)
$\sin {{\alpha }} = \frac{{\frac{r}{2}}}{{{{{\left[ {{{{\left( {\frac{r}{2}} \right)}}^{2}} + {{{\left( {\frac{{2{{\pi }}}}{{\Delta q}}} \right)}}^{2}}} \right]}}^{{\frac{1}{2}}}}}},$
где $r = \sqrt {\langle D_{{\text{I}}}^{2}\rangle - {{{\langle {{D}_{{\text{I}}}}\rangle }}^{2}}} $, $\langle D_{{\text{I}}}^{2}\rangle = \frac{{\mathop \sum \nolimits_{i = 1}^k D_{i}^{2}{{N}_{i}}\left( {{{D}_{i}}} \right)}}{{\mathop \sum \nolimits_{i = 1}^k {{N}_{i}}\left( {{{D}_{i}}} \right)}}$, ${{\langle {{D}_{{\text{I}}}}\rangle }^{2}}$ = = ${{\left( {\frac{{\mathop \sum \nolimits_{i = 1}^k {{D}_{i}}{{N}_{i}}\left( {{{D}_{i}}} \right)}}{{\mathop \sum \nolimits_{i = 1}^k {{N}_{i}}\left( {{{D}_{i}}} \right)}}} \right)}^{2}}$, ${{r}^{2}}$ – среднеквадратичное отклонение диаметров наносфер от среднего значения их диаметра для всех типов наносфер (дисперсия по ее математическому определению), $\langle D_{{\text{I}}}^{2}\rangle $ – среднее значение квадрата диаметра, ${{\langle {{D}_{{\text{I}}}}\rangle }^{2}}$ – квадрат среднего значения диаметра, α – постоянный член фазы колебаний. Другие константы: C – относительная амплитуда колебаний, $B$ – предел монотонно возрастающей функции, $A$ – масштабный коэффициент, пропорциональный интенсивности потока рентгеновских квантов. Учитывая, что первое слагаемое в знаменателе формулы (4) намного меньше второго, эту формулу можно преобразовать: ${{\alpha }} = \frac{{r{{\Delta }}q}}{{4{{\pi }}}} = \frac{r}{{2\langle {{D}_{{\text{I}}}}\rangle }}$. В этом случае слагаемое α в формуле (4) имеет смысл относительной дисперсии диаметров.

Для образца 1 $\Delta q = 0.014$ нм–1 (рис. 4), что соответствует размеру сферы 440 нм. Выбор значения $r = 20$, подстановка которого в уравнение (3) удовлетворительно описывает экспериментальные данные (пунктир на рис. 4), позволяет оценить разброс диаметров сфер: ${{D}_{{\text{I}}}} = 440 \pm 20$ нм. Подгоночные параметры: $A = - 80$, $B = - 7.96$, $C = 0.6$ Относительная дисперсия диаметра составляет ${{\delta }}{{D}_{{\text{I}}}} = \left( {20{\text{/}}440} \right) \times 100 = 4.5\% $. Данные для образцов 1–6 сведены в табл. 1.

На рис. 6 показана зависимость среднего размера наносфер, определенного двумя методами – МУРСИ $\langle {{D}_{{{\text{МУРСИ}}}}}\rangle $ и сканирующей электронной микроскопией (СЭМ) $\langle {{D}_{{{\text{СЭМ}}}}}\rangle $, от молярного отношения вода/ТЭОС [28] в исходной смеси. Хотя общая тенденция уменьшения размера НЧ остается постоянной с ростом соотношения, их средние диаметры различаются: $\langle {{D}_{{{\text{СЭМ}}}}}\rangle < \langle {{D}_{{{\text{МУРСИ}}}}}\rangle $. Расхождение между этими двумя кривыми можно объяснить различиями в методах измерения. Действительно, размеры наносфер кремнезема, рассчитанные методом СЭМ, несколько меньше, так как согласно седиментации Стокса верхние слои образца обогащены более мелкими частицами. С другой стороны, рентгеновская дифракция дает средний размер всех НЧ образца, включая нижние слои, обогащенные более крупными наносферами кремнезема. На рис. 6 также заметно, что разность между $\langle {{D}_{{{\text{МУРСИ}}}}}\rangle $ и $\langle {{D}_{{{\text{СЭМ}}}}}\rangle $ с ростом молярного соотношения вода/ТЭОС увеличивается. Этот результат связан с увеличением дисперсии наносфер по размерам (табл. 1, [28]).

Рис. 6.

Графики среднего диаметра кремнеземных наносфер, рассчитанные по данным МУРСИ ($\langle {{D}_{{{\text{МУРСИ}}}}}\rangle $), СЭМ ($\langle {{D}_{{{\text{СЭМ}}}}}\rangle $), и разница между ними $\langle {{D}_{{{\text{МУРСИ}}}}}\rangle - \langle {{D}_{{{\text{СЭМ}}}}}\rangle $ в зависимости от молярного соотношения вода/ТЭОС для образцов 1–6 фотонных кристаллов кремнезема.

Рассмотрим области II и III кривых ${\text{ln}}I\left( q \right)$ (рис. 2), интенсивности МУРСИ при больших q хорошо описываются одной линейной функцией (5) для образцов 1, 2 и двумя линейными функциями (5), (6) для образцов 3–6 (рис. 7):

(5)
${\text{ln}}{{I}_{{{\text{II}}}}} = {\text{ln}}{{I}_{{{\text{II}}\left( 0 \right)}}} - {{b}_{{{\text{II}}}}}{{q}_{{{\text{II}}}}},$
(6)
${\text{ln}}{{I}_{{{\text{III}}}}} = {\text{ln}}{{I}_{{{\text{III}}\left( 0 \right)}}} - {{b}_{{{\text{III}}}}}{{q}_{{{\text{III}}}}}.$
Рис. 7.

Смещенные по вертикали графики интенсивностей рассеяния образцов 1–6 в областях II и III.

Протяженность областей II и III обозначена в табл. 2 как Δ${{q}_{{{\text{II}}}}}$ и Δ${{q}_{{{\text{III}}}}}$. Размерные коэффициенты $ - {{b}_{{{\text{II}}}}}$, $ - {{b}_{{{\text{III}}}}}$ и константы функций (5), (6) сведены в табл. 2.

Таблица 2.

Диапазоны линейных участков областей II и III; параметры касательных для области I; линейные функции для участков II, III; координаты точек пересечения и размеры частиц для образцов 1–6

Параметр Образцы фотонных кристаллов
1 2 3 4 5 6
Δ${{q}_{{{\text{II}}}}}$, нм–1 0.55–1.40 0.50–1.40 0.43–1.10 0.40–1.05 0.40–0.95 0.35–0.90
Δ${{q}_{{{\text{III}}}}}$, нм–1     1.30–1.40 1.25–1.40 1.15–1.40 1.10–1.40
${{q}_{i}}$, нм–1 0.161 0.153 0.144 0.136 0.133 0.131
${{q}_{k}}$, нм–1     1.220 1.153 1.088 1.049
$ - b_{{\text{I}}}^{{{\text{tg}}}}$, нм 71.13 72.30 69.89 75.08 74.31 75.74
$ - {{b}_{{{\text{II}}}}}$, нм* 2.46 2.55 3.33 3.58 3.78 4.13
$ - {{b}_{{{\text{III}}}}}$, нм*     2.33 2.61 2.75 2.87
${\text{ln}}I_{{{\text{I}}(0)}}^{{{\text{tg}}}}$ 14.04 14.04 13.92 14.14 14.11 13.90
${\text{ln}}{{I}_{{{\text{II}}(0)}}}$ 3.00 3.34 4.34 4.46 4.74 4.50
${\text{ln}}{{I}_{{{\text{III}}(0)}}}$     3.12 3.41 3.63 3.21
${{D}_{{{\text{II}}}}}$, нм* 19.5 20.5 21.8 23.1 23.6 23.9
${{D}_{{{\text{III}}}}}$, нм*     2.6 2.8 2.9 3.1

* Наибольшая погрешность графического определения согласования точек пересечения qi и qk не превышает 0.003 нм–1.

Предположим, что область II определяется рассеянием на субглобулах, обнаруженных с помощью АСМ (рис. 1). Линейность ${\text{ln}}{{I}_{{{\text{II}}}}}\left( {{{q}_{{{\text{II}}}}}} \right)$ указывает на наличие рассеивающих частиц примерно одинакового размера и формы. Найдем точку пересечения линейной функции (5) и касательной в точке максимальной интенсивности к функции ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)$ в области I. Для этого участки графиков ${\text{ln}}{{I}_{{\text{I}}}}\left( {{{q}_{{\text{I}}}}} \right)$ от ${{q}_{{\text{I}}}} = 0.04$ нм–1 до правой границе области ${{q}_{{\text{I}}}}$ каждого образца (табл. 1) опишем экспонентой. Касательную в точке ${{q}_{{\text{I}}}} = 0.04$ нм–1, обозначенную как ${\text{ln}}I_{{\text{I}}}^{{{\text{tg}}}}$ (рис. 8), рассчитывали аналитически, ее наклон обозначен $ - b_{{\text{I}}}^{{{\text{tg}}}}$ (табл. 2). Пересечение касательной ${\text{ln}}I_{{\text{I}}}^{{{\text{tg}}}}$ и функции (5) дает точку ${{q}_{i}}$ (рис. 8). Положение точек ${{q}_{i}}$ во многом определяется наклоном функции (5), который закономерно увеличивается от образца 1 к образцу 6 по мере увеличения доли воды при синтезе (табл. 2).

Рис. 8.

Нахождение характерных точек при анализе кривой рассеяния для образца 1.

В качестве модели рассеяния в области II рассматривали малоугловое упругое отражение рентгеновских лучей от сферической субглобулы. Значение вектора рассеяния ${{q}_{{{\text{II}}}}}$ связано с длиной волны внутри субглобулы ${{{{\lambda }}}_{s}}$ равенством qII = $2{{\pi /}}{{{{\lambda }}}_{s}}$. Длина оптического пути волны с ${{\lambda }} = {{{{\lambda }}}_{s}}$ должна быть равна $2{{D}_{{{\text{II}}}}}$, с одной стороны, и $m{{{{\lambda }}}_{s}}$, с другой, где m = 1. Показатель преломления рентгеновских лучей для ${{\lambda }}$ и для ${{{{\lambda }}}_{s}}$ полагается равным единице. Поэтому имеем соотношение

(7)
${{D}_{{{\text{II}}}}} = {{\pi /}}{{q}_{i}}.$

С помощью формулы (7) получаем размер субглобул ${{D}_{{{\text{II}}}}}$ (табл. 2). Они согласуются с оценкой размеров частиц, наблюдаемых с помощью АСМ на поверхности наносфер (рис. 1).

Оценим количественную связь между наносферами и субглобулами. Очевидно, что количество субглобул ${{N}_{s}}$ должно намного превышать количество наносфер ${{N}_{n}}$ (рис. 1). Предположим, что субглобулы внутри наносферы представляют собой сильно деформированные сферы, которые в процессе роста плотно заполняют объем наносфер, не образуя заметных пустот, и поэтому не определяются МУРСИ. В таком случае очевидно, что ${{N}_{s}}{\text{/}}{{N}_{n}} \approx {{10}^{4}}$, и разность между ${\text{ln}}{{I}_{{{\text{II}}}}}$ и ${\text{ln}}I_{{\text{I}}}^{{{\text{tg}}}}$ составляет ~9 (табл. 3). График зависимости lnIII – ‒ ${\text{ln}}I_{{\text{I}}}^{{{\text{tg}}}}$ от q пересекает правую границу области I образца 1 в точке X (рис. 8). Абсцисса точки X соответствует затуханию дифракционного изображения от крупных наносфер, ордината этой точки указывает на количественную связь между субглобуломи и наносферами ${{N}_{s}}{\text{/}}{{N}_{n}}$.

Таблица 3.

Расчетные количества частиц в образцах

Параметр Образцы фотонных кристаллов
1 2 3 4 5 6
${{N}_{s}}{\text{/}}{{N}_{n}}$ 11 500 8600 4900 3800 2700 2000
ln$({{N}_{s}}{\text{/}}{{N}_{n}})$ 9.3 9.1 8.5 8.2 7.9 7.6
${{N}_{g}}{\text{/}}{{N}_{s}}$     590 560 540 510
ln$({{N}_{g}}{\text{/}}{{N}_{s}})$     6.4 6.3 6.3 6.2
${{N}_{o}}{\text{/}}{{N}_{g}}$ 23 29 32 35

На рис. 9 показаны прямые (5), (6) для образцов 3–6 и положения их точек пересечения ${{q}_{k}}$ (табл. 2). Абсциссы точек ${{q}_{k}}$ монотонно сдвигаются в сторону меньших значений q для образцов 3–6 соответственно. На основе этих данных по формуле (7) были получены оценки размеров минимальных центров рассеяния ${{D}_{{{\text{III}}}}}$ (табл. 2). Значения ${{D}_{{{\text{III}}}}}$, имеющие практически одинаковую монотонно возрастающую величину (2.7–3.1 нм), характерны для размеров первичных частиц (зерен).

Рис. 9.

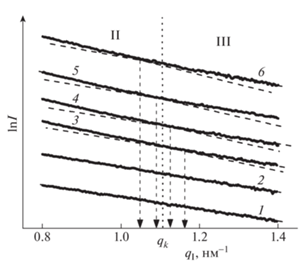

Определение точки пересечения линейных функций (5) и (6) для областей II и III рентгеновской картины.

Оценка количества зерен ${{N}_{g}}$ в субглобуле с учетом предположения, что зерна без пустот заполняют их объем, показывает, что для всех образцов это значение близко к 500. Натуральный логарифм этой величины равен 6, с другой стороны, имеем ${\text{ln}}\frac{{{{N}_{{\text{s}}}}}}{{{{N}_{{\text{g}}}}}} = {\text{ln}}{{I}_{{{\text{III}}}}} - {\text{ln}}{{I}_{{{\text{II}}}}}$. Очевидно, что такую разницу в интенсивностях рассеяния на субглобулах и зернах на экспериментальных кривых не увидим (рис. 2). Максимальное значение разницы фиксируется при максимальном $q$ = 1.4 и составляет 0.2. Это свидетельствует о том, что количество зерен превышает количество субглобул примерно в 1.2 раза. Для образцов 1, 2 эта разница полностью отсутствует. Зерна в них не обнаружены. Таким образом, можно заключить, что практически все зерна теряют свою идентичность при формировании субглобулы. Та часть зерен, которая определяется по данным МУРСИ, скорее всего расположена на поверхности наносфер и субглобул.

Предполагая, что все типы частиц построены из олигомеров и не образуют внутренних пустот, можно определить количество олигомеров ${{N}_{o}}$ в каждом типе частиц и рассчитать концентрацию всех типов частиц в образцах. Оценим объем олигомера. По данным ЯМР-спектроскопии [13] в щелочном катализе подавляющее большинство олигомеров представляют собой молекулы с числом атомов кремния, равным 2. В этом случае найдем средний объем олигомера, полагая, что олигомер имеет химическую структуру состава ${\text{S}}{{{\text{i}}}_{2}}{\text{O}}\left( {{\text{OH}}} \right){{\left( {{\text{O}}{{{\text{C}}}_{2}}{{{\text{H}}}_{5}}} \right)}_{5}}$. Считая раствор идеальным, вычислим объем олигомера по формуле ${{V}_{{{\text{S}}{{{\text{i}}}_{2}}{\text{O}}\left( {{\text{OH}}} \right){{{\left( {{\text{O}}{{{\text{C}}}_{2}}{{{\text{H}}}_{5}}} \right)}}_{5}}}}}$ = $2{{V}_{{{\text{TEOS}}}}} + 2{{V}_{{{{{\text{H}}}_{2}}{\text{O}}}}} - 3{{V}_{{{{{\text{C}}}_{2}}{{{\text{H}}}_{5}}{\text{OH}}}}}$, где ${{V}_{{{\text{S}}{{{\text{i}}}_{2}}{\text{O}}\left( {{\text{OH}}} \right){{{\left( {{\text{O}}{{{\text{C}}}_{2}}{{{\text{H}}}_{5}}} \right)}}_{5}}}}}$, ${{V}_{{{\text{TEOS}}}}}$, ${{V}_{{{{{\text{H}}}_{2}}{\text{O}}}}}$, ${{V}_{{{{{\text{C}}}_{2}}{{{\text{H}}}_{5}}{\text{OH}}}}}$ – объемы молекул олигомера, ТЭОС, воды и спирта соответственно. Простой расчет дает искомое значение 5.13 × 10–28 м3. Число олигомеров ${{N}_{o}}$ соответствует половине числа атомов кремния в образце. На рис. 10 показано распределение НЧ по средним диаметрам и количествам в исследованных образцах. В диффузионной области синтеза [34] число разновидностей частиц меньше. Число субглобул уменьшается с ростом их размера, поэтому объединение в наносферы происходит с относительно небольшой скоростью, что приводит к большему диаметру наносфер. В кинетической области видов частиц больше. Размеры зерен и субглобул постепенно растут, и их самосборка происходит чаще и быстрее с образованием все меньших по диаметру наносфер. Этот факт можно объяснить концентрацией ионов в растворе. При меньших концентрациях воды и число ионов меньше, что делает процесс медленным и постепенным. Случайно образованные олигомеры диффундируют и, слипаясь, образуют зародыш твердой фазы. Вновь образованные мономеры и олигомеры, диффундируя к зародышу, увеличивают его до размера зерна. За счет того, что зерно меньше, плотность заряда на нем выше, их устойчивость выше и их слипание происходит реже (или медленнее).

Рис. 10.

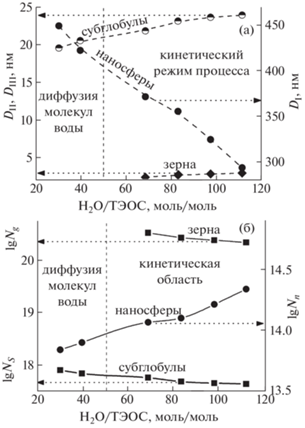

Зависимости средних размеров (а) и числа (б) наночастиц в образцах 1–6 от молярного соотношения вода/ТЭОС в исходной смеси.

Некоторую информацию о морфологии частиц кремнезема, из которого построены глобулярные фотонные кристаллы, дают графики зависимости ${\text{ln}}I$ от ${\text{ln}}q$ [35, 36] (рис. 11). Заштрихованные участки рис. 11 соответствуют областям Δ${{q}_{{\text{I}}}}$, Δ${{q}_{{{\text{II}}}}}$ и Δ${{q}_{{{\text{III}}}}}$. Известно, что если некоторые неоднородности структуры обнаруживают фрактальную природу, то кривые рассеяния $I\left( q \right)$ должны уменьшаться по степенной функции с ростом $q$ согласно уравнению (8) [37]: $I\left( q \right)\sim {{q}^{{ - P}}}$, где $P = 6 - {{D}_{s}}$, а ${{D}_{s}}$ – фрактальная размерность поверхности. Когда ${{D}_{s}} = 2$ [35, 36], это уравнение сводится к закону Порода: $I\left( q \right)\sim {{q}^{{ - 4}}}$. Графики интенсивности рассеяния ${\text{ln}}{{I}_{{\text{I}}}}\left( {{\text{ln}}{{q}_{{\text{I}}}}} \right)$ представлены прямыми линиями с наклоном P для области I ~ 4 (рис. 5). Это свидетельствует о том, что поверхности наносфер образцов 1–6 достаточно гладкие.

Рис. 11.

Кривые малоуглового рассеяния в координатах Порода.

Область II на рис. 11 представлена кривыми ${\text{ln}}{{I}_{{{\text{II}}}}}\left( {{\text{ln}}{{q}_{{{\text{II}}}}}} \right)$, которые описываются полиномом второго порядка. Возможно, процессы, происходящие на стадии формирования субглобул, носят сложный (бимодальный) характер.

Для образцов 3–6 появляется область III, размер которой постепенно увеличивается. Этот фрагмент можно описать полиномом любого порядка. Если считать его линейной функцией, то ее наклон изменяется в пределах от 3.5 до 3.8, подтверждая, что поверхность зерен постепенно становится более гладкой при переходе от образца 3 к образцу 6.

ЗАКЛЮЧЕНИЕ

В работе выявлено, что внешняя структура наносфер кремнезема предполагает сложное внутреннее строение, наносфера состоит из одного или двух видов частиц, молярное соотношение вода/ТЭОС в исходной смеси сильно влияет на размеры и количества частиц, образующих наносферы, а также на их дисперсию. Предложены три оригинальных методики для оценки размеров и количеств частиц в системе.

Авторы выражают благодарность В.В. Волкову и С.В. Амарантову (Институт кристаллографии, Москва) за помощь в обсуждении полученных результатов.
