Неорганические материалы, 2021, T. 57, № 3, стр. 335-342

Термомеханические и электрические свойства Pr1 – xSrxFe0.8Co0.2O3 с x = 0.3, 0.4 и композитов на их основе

А. В. Никонов 1*, Н. Б. Павздерин 1, В. Р. Хрустов 1, И. В. Семенова 1, К. А. Кутербеков 2, К. Ж. Бекмырза 2

1 Институт электрофизики УрО Российской академии наук
620016 Екатеринбург, ул. Амундсена, 106, Россия

2 Евразийский национальный университет им. Л.Н. Гумилева
010008 Нур-Султан, ул. Сатпаева, 2, Казахстан

* E-mail: nikonov@iep.uran.ru

Поступила в редакцию 22.07.2020
После доработки 14.10.2020
Принята к публикации 15.10.2020

Полный текст (PDF)

Аннотация

Материалы Pr1 –xSrxFe0.8Co0.2O3 с x = 0.3, 0.4 (PSFC) и композиты на их основе считаются перспективными катодными материалами для твердооксидных топливных элементов. Микронные порошки PSFC были получены методом самораспространяющегося высокотемпературного синтеза. В качестве второго компонента композитов использовались наноразмерные порошки Zr0.84Y0.16O2 – δ (YSZ) и Ce0.73Gd0.27O2 – δ (GDC). Найдено, что при 1000°С PSFC взаимодействует с электролитом YSZ с образованием SrZrO3, тогда как химического взаимодействия с GDC не наблюдается и при 1200°С. Показано, что проводимость PSFC с x = 0.4 более чем в 2 раза превосходит проводимость образца с x = 0.3. При этом увеличение концентрации Sr в составе PSFC ведет и к росту КТР, который превосходит КТР GDC. Формирование композита PSFC/GDC позволяет улучшить согласование как по КТР, так и по кинетике спекания катодного и электролитного материалов. Однако проводимость исследованных композитов в 2–5 раз ниже, чем исходных материалов PSFC.

Ключевые слова: ферро-кобальтит празеодима-стронция, композитный катод ТОТЭ, взаимодействие с YSZ и GDC, спекание, термическое расширение, проводимость

ВВЕДЕНИЕ

В последние годы особое внимание уделяется разработке среднетемпературных твердооксидных топливных элементов (ТОТЭ) – перспективных электрохимических источников тока. Снижение рабочих температур ниже 800°С позволяет использовать материалы, не доступные для высокотемпературных ТОТЭ (например, металлические токовые коллекторы), увеличивает термодинамическую эффективность конверсии синтез-газа, упрощает герметизацию и замедляет процессы деградации, что положительно сказывается на ресурсе работы ТОТЭ [1]. Однако снижение рабочей температуры ведет к увеличению поляризационного сопротивления электродов, особенно катода, из-за высокой энергии активации восстановления кислорода [2]. Поэтому значительные усилия направлены на поиск катодного материала, удовлетворяющего следующим требованиям: высокая проводимость, химическая совместимость с электролитом, близкий к другим компонентам ТОТЭ коэффициент термического расширения (КТР), стабильность в окислительной атмосфере и высокая каталитическая активность [3].

Многообещающими кандидатами на роль катодных материалов являются перовскиты на основе ферро-кобальтита [4]. Одним из наиболее популярных материалов этого семейства является La1 – xSrxFe1 – yCoyO3 – δ (LSFC) [5, 6], демонстрирующий высокие смешанную ион-электронную проводимость и электрохимическую активность по отношению к реакции восстановления кислорода. При этом LSFC характеризуется высоким КТР [7] и химическим взаимодействием с электролитом Zr1 –xYxO2 (YSZ) при 1000°С с образованием плохопроводящих фаз, таких как SrZrO3, CoFe2O4 и La2Zr2O7 [8, 9]. В работе [10] на примере Ln1 – xSrxMnO3 (Ln = La, Pr, Nd, Sm, и Gd; 0 ≤ x ≤ ≤ 0.5) показано, что формирование пирохлора La2Zr2O7 при взаимодействии с YSZ подавляется, когда А-катион имеет меньший ионный радиус, чем La. Таким образом, можно ожидать, что материалы Pr1 –xSrxFe1 –yCoyO3 (PSFC) будут более совместимы с YSZ, чем LSFC. Это предположение подтверждается результатами работы [11]. Кроме того, в ряде работ (см., например, [1215]) показано, что катоды на основе PSFC характеризуются высокой каталитической активностью. Так, поляризационное сопротивление Pr0.3Sr0.7Fe0.7Co0.3O3 – δ в контакте с электролитом Ce0.9Gd0.1O2 – δ составило 0.11 Ом см2 при 700°C [12].

Широко распространенным подходом для улучшения характеристик электродов ТОТЭ является использование композитного электрода – сочетания электродного и ион-проводящего материалов. Это позволяет значительно расширить зону электрохимической реакции, регулировать КТР, повышать микроструктурную стабильность электрода и адгезию к электролиту, а также уменьшить деформации, вызванные химическим расширением электрода [4]. Успешность данного подхода была продемонстрирована для многих катодных материалов (например, LSM, LSFC, LaNi0.6Fe0.4O3, Pr1.95La0.05CuO4 [1619]). Однако данных по композитам на основе PSFC крайне мало [2022]. Причем основное внимание в этих работах уделялось исследованию электрохимических характеристик композитных катодов. В [20], где исследовались композиты Pr0.58Sr0.4Fe0.8Co0.2O3 – δ/ BaCe0.9Yb0.1O3 – δ с протонной проводимостью, было показано, что наименьшим поляризационным сопротивлением характеризовался состав с соотношением компонентов 50 : 50 (об. %). Близкий результат был получен для композита Pr0.58Sr0.4Fe0.8Co0.2O3 – δ/Ce0.9Gd0.1O2 с соотношением компонентов 50 : 50 (мас. %) [21]. В работе [22] показано, что поляризационное сопротивление композита Pr0.6Sr0.4Fe0.8Co0.2O3/Ce0.8Sm0.2O2 может быть снижено за счет формирования заданной микроструктуры с помощью матрицы из вертикально ориентированных углеродных нанотрубок.

Цель данной работы – исследование свойств катодных материалов Pr1 –xSrxFe0.8Co0.2O3 с x = = 0.3, 0.4 и композитов на их основе, а также их взаимодействия с электролитами Zr0.84Y0.16O2 – δ и Ce0.73Gd0.27O2 – δ, кинетика спекания, КТР и проводимость.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Порошки Pr1 –xSrxFe0.8Co0.2O3 – δ (x = 0.3, 0.4), которые далее будем обозначать PSFC-30 и P-SFC-40 соответственно, были изготовлены методом самораспространяющегося высокотемпературного синтеза (СВС). В качестве реактивов были использованы Pr(NO3)3 (“ч. д. а.”), Fe(NO3)3 (“ч. д. а.”), Co(NO3)2 (“х. ч.”), и SrCO3 (“ч. д. а.”). Стехиометрические смеси реагентов растворяли в 0.1 N растворе HNO3 до получения гомогенного раствора, который упаривался до влажных солей. В качестве горючего вещества использовали двукратный объем этиленгликоля HOCH2CH2OH (“х. ч.”). Реакционную смесь нагревали до начала развития СВС-процесса. Продукты реакции перешихтовывали и постадийно отжигали для удаления остатков органической фазы при 400, 700, 900°С с выдержкой 6 ч для каждой температуры. Заключительным этапом обработки являлся отжиг при 1100°С в течение 30 мин.

Порошки электролитных материалов Zr0.84Y0.16O2 – δ (YSZ) и Ce0.73Gd0.27O2 – δ (GDC) были получены методом лазерного испарения [23].

Фазовый состав порошков PSFC во время синтеза контролировали с помощью дифрактометра Shimadzu XRD-7000 S. Удельную поверхность синтезированных порошков определяли методом БЭТ (TriStar 3000). Морфологию порошков исследовали с помощью просвечивающего и растрового электронных микроскопов – JEOL JEM 2100 и LEO 982 соответственно.

Смеси из исходных порошков катодных и электролитных материалов изготавливали с объемным соотношением компонентов 1 : 1. Для достижения гомогенности композита смесь порошков заливали изопропиловым спиртом и подвергали ультразвуковой обработке с помощью диспергатора УЗГ8-0.4/22 в течение 15 мин с последующим перемешиванием в гравитационном смесителе в течение 2 суток. Сушка полученных смесей выполнялась при постоянном перемешивании с помощью магнитной мешалки RH B S000.

Химическое взаимодействие между PSFC и электролитными материалами YSZ и GDC исследовали на образцах, спеченных при 1000 и 1200°С соответственно. Выдержка в обоих случаях составляла 5 ч. Фазовый состав композитов, а также исходных материалов, спеченных при 1400°С, определяли с помощью дифрактометра D8 DISCOVER (CuKα1.2-излучение, λ = 1.542 Å) с графитовым монохроматором на дифрагированном луче. Обработка выполнена с использованием программы TOPAS 3 с ритвельдовским алгоритмом уточнения структурных параметров.

Кинетику спекания материалов исследовали на образцах в виде дисков диаметром 8 и толщиной ~3 мм, спрессованных до относительной плотности 0.5–0.6. Термическое расширение материалов изучали на образцах в виде брусков с характерными размерами 4 × 4 × 9.5 мм. Образцы PSFC и GDC спекали при 1400°С в течение 10 ч, а композиты PSFC/GDC – при 1250°С в течение 7 ч. Плотность полученных образцов определяли методом гидростатического взвешивания. Относительные плотности образцов PSFC и композитов PSFC/GDC составляли 0.96–0.97, тогда как плотность GDC – 0.93. Измерения были выполнены на дилатометре Netzsch Dil 402C на воздухе. Кинетику спекания и термическое расширение материалов исследовали в диапазоне температур 20–1300 и 20–1100°С соответственно. Скорость нагрева составляла 5°С/мин.

Проводимость измеряли на образцах в виде брусков прямоугольного сечения с характерными размерами 3 × 2 × 30 мм. Спекание образцов выполняли в тех же режимах, что и в случае измерения термического расширения. На подготовленные образцы наносили платиновые зонды. Проводимость измеряли 4-зондовым методом на постоянном токе в диапазоне температур 300–850°С с помощью Solartron SI-1287.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

На рис. 1 представлены характерные микрофотографии порошков электролитного и катодного материалов. Частицы электролитных материалов YSZ и GDC, полученные методом лазерного испарения, имеют форму, близкую к сферической. При этом микроскопия подтверждает оценку среднего размера частиц порошков, сделанную на основе SБЭТ: порядка 15 нм для YSZ (48 м2/г) и 25 нм для GDC (34.2 м2/г). Порошки электролитных материалов YSZ и GDC однофазны и представляют собой твердые растворы с пр. гр. $Fm{\bar {3}}m.$ Параметры кубических решеток a были равны 5.143 ± 0.004 и 5.424 ± 0.004 Å для YSZ и GDC соответственно. Порошки PSFC, полученные методом СВС, состоят из двух фракций частиц: крупных агломератов неправильной формы размером 1–3 мкм и мелких округлых частиц размером меньше 0.4 мкм. Удельные поверхности порошков PSFC-30 и PSFC-40 составляли 0.7 и 2.1 м2/г соответственно. Рентгенофазовый анализ порошков катодных материалов показал, что они имеют перовскитную структуру с орторомбической симметрией. Причем наряду с основной фазой наблюдаются следы вторичных фаз, не поддающихся идентификации.

Рис. 1.

Микрофотографии исходных порошков: YSZ (а), PSFC-30 (б).

На рис. 2 представлены дифрактограммы керамических образцов как исходных материалов, так и композитов PSFC с YSZ и GDC. Отжиг при 1400°С катодных материалов PSFC приводит к исчезновению следов вторичных фаз. PSFC-30 и PSFC-40 характеризуются пр. гр. Pbnm с параметрами кристаллической решетки a = 5.524 ± 0.006, b = 5.485 ± 0.006, c = 7.761 ± 0.007 Å и a = 5.493 ± ± 0.006, b = 5.556 ± 0.006, c = 7.775 ± 0.007 Å соответственно. Видно, что при температуре 1200°С GDC не взаимодействует с PSFC-30 с образованием дополнительных фаз. Тогда как в смесях YSZ с PSFC-30, PSFC-40, выдержанных при 1000°С в течение 5 ч, наблюдается образование 4 и 17% вторичной фазы соответственно. Полученные результаты подтверждаются данными [20], где было показано, что в смеси Pr0.58Sr0.4Fe0.8Co0.2O3 – δ + + YSZ после 3 ч выдержки при 1100°С образуются вторичные фазы: SrZrO3 (основная), PrZr2O7, SrCo2Fe16O27 и SrFe12O19.

Рис. 2.

Дифрактограммы исходных материалов и композитов PSFC/YSZ и PSFC/GDC.

На рис. 3 представлены кривые усадки образцов из исходных порошков и композитов на их основе. В табл. 1 приведены параметры, позволяющие количественно охарактеризовать процесс спекания. Температура начала спекания (t0) определена как температура, при которой усадка образца начинает преобладать над термическим расширением (максимум на кривой усадки). Максимальная скорость усадки (vmax) и температура ее реализации $({{t}_{{{{v}_{{{\text{max}}}}}}}})$ были определены при дифференцировании кривых усадки по времени d(ΔL/L0)/dτ. Видно, что GDC характеризуется наименьшей температурой начала спекания, но и наименьшей скоростью спекания. Усадка YSZ начинается при температуре, близкой к t0 PSFC, но при этом YSZ обладает наибольшей скоростью усадки, что приводит к завершению спекания при 1350°С. Тогда как процесс спекания GDC не завершается и при 1500°С. Температура начала спекания PSFC-40 на 50°С больше, чем PSFC-30, что, по-видимому, связано с различием КТР этих материалов, данные по которым представлены ниже. Скорости спекания исследуемых катодных материалов отличаются в ~1.5 раза. С учетом того, что размеры частиц порошков PSFC-30 и PSFC-40 близки, можно утверждать, что увеличение содержания Sr в составе ферро-кобальтита празеодима ускоряет процесс спекания.

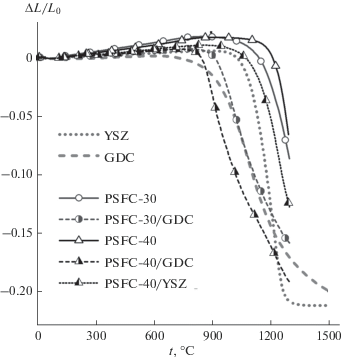

Рис. 3.

Кривые линейной усадки компактных образцов из исходных материалов и композитов на их основе.

Таблица 1.

Параметры спекания

Материал t0, °C ${{v}_{{\max }}}$ × 10–3, мин–1 ${{t}_{{{{v}_{{{\mathbf{max}}}}}}}},$ °C
PSFC-30 862 4.0 1296
PSFC-30/GDC 782 3.1 1045
GDC 606 2.9 1081
PSFC-40/GDC 745 3.9  917
PSFC-40 915 6.2*
PSFC-40/YSZ 883 4.5 1248
YSZ 895 6.8 1220

* Получено при 1300°С.

Кинетика спекания композитов значительно отличается от кинетики спекания исходных PSFC. Температура начала спекания композита PSFC-40/YSZ практически совпадает с t0 YSZ, однако максимальная скорость усадки композита в ~1.5 раза меньше скорости усадки исходных компонентов, которые по этому параметру близки. Уменьшение максимальной скорости усадки композита PSFC-40/YSZ объясняется химическим взаимодействием между его компонентами. В композитах, содержащих GDC, в которых химическое взаимодействие не обнаружено, наблюдается другая ситуация: температуры начала спекания и максимальные скорости усадки имеют промежуточные значения между соответствующими параметрами спекания электролита GDC и катодных материалов PSFC. При этом температура начала спекания композита на основе PSFC-30 уменьшилась на 80°С по сравнению с катодным материалом, тогда как у композита на основе PSFC-40 – на 170°С, что, скорее всего, связано не только с улучшением спекаемости за счет введения наноразмерных частиц GDC, но и со значительным различием КТР композитов и исходных материалов PSFC (табл. 2).

Таблица 2.

Параметры термического расширения и проводимости исходных материалов и композитов на их основе

Материал Δt, °C КТР × 10–6, K–1 tmax, °C σmax, См/см Eа, кДж/моль
термическое расширение проводимость
PSFC-30 200–770 14.40 ± 0.07 96.6* 12.7 ± 0.1
770–1200 23.84 ± 0.09
PSFC-30/GDC 200–650 13.93 ± 0.05 650 55.4 11.2 ± 0.3
650–1200 19.39 ± 0.04
GDC 200–1200 12.90 ± 0.02 0.045* 98.5 ± 0.1
PSFC-40/GDC 200–650 14.22 ± 0.05 625 39.0 12.8 ± 0.4
650–1200 19.19 ± 0.05
PSFC-40 200–670 15.46 ± 0.07 600 215.4 8.9 ± 0.1
670–1200 24.86 ± 0.07

* Получено при 850°С.

Кривые термического расширения исследованных материалов представлены на рис. 4. Значения КТР, вычисленные по соответствующим температурным областям, приведены в табл. 2. Видно, что материал PSFC-40 характеризуется большим значением КТР, чем PSFC-30. Это наблюдение согласуется с данными работы [24], в которой исследовались составы Pr1 –xSrxFe0.8Co0.2O3 – δ с x = 0.2, 0.4, 0.6, 0.8. Частичное замещение катиона-хозяина Pr3+ (rPr = 1.179 Å при к. ч. =  9) на Sr2+ (rSr = 1.44 Å при к. ч. = 12) ведет, во-первых, к увеличению ионного радиуса А-катиона, во-вторых, к образованию кислородных вакансий. Оба этих структурных изменения увеличивают расширение материала при нагреве. Следовательно, увеличение КТР PSFC при увеличении концентрации Sr закономерно. КТР образцов PSFC-30/GDC и PSFC-40/GDC, как и ожидалось, ближе к КТР GDC, чем КТР исходных PSFC-30 и PSFC-40. При этом значения КТР композитов очень близки.

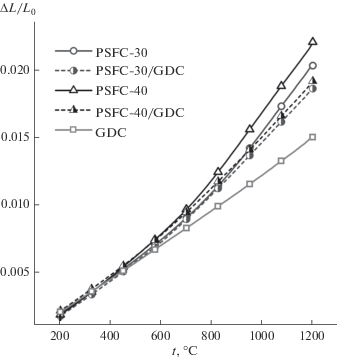

Рис. 4.

Кривые термического расширения исходных материалов и композитов на их основе.

Кривые термического расширения всех исследованных материалов на основе PSFC при определенных температурах меняют наклон (рис. 4), что соответствует изменению КТР. Для исходных составов PSFC-30 и PSFC-40 температуры изменения КТР отличаются и составляют 770 и 670°С соответственно. Тогда как перегиб кривых расширения композитов наблюдается в области 650°С. Такое поведение характерно для многих перовскитных материалов и является следствием химически индуцированного расширения кристаллической решетки из-за потери кислорода и образования кислородных вакансий [11, 2527].

На рис. 5 представлены температурные зависимости проводимости исследуемых материалов. Видно, что проводимость PSFC-30 монотонно растет в температурном диапазоне 300–850°С, тогда как на кривых проводимости образцов PSFC-30/GDC, PSFC-40/GDC и PSFC-40 наблюдается размытый экстремум. В табл. 2 приведены температуры и значения максимальной проводимости (tmax и σmax соответственно), а также энергия активации (Ea). Значения энергии активации рассчитывали из данных проводимости в аррениусовских координатах. Верхняя граница температурного диапазона при вычислении Ea для составов, имеющих экстремум, определялась как (tmax – 25°C). Наиболее проводящим среди исследованных материалов является PSFC-40. Его проводимость более чем в 2 раза выше проводимости PSFC-30. В композитах с объемным соотношением компонентов 1 : 1 порог перколяции (составляющий ~30 об. %) преодолен для каждого из компонентов. Поэтому закономерно, что проводимость исследуемых композитов определяется в основном более проводящими материалами: PSFC-30 и PSFC-40. Однако введение GDC сильнее повлияло на проводимость композита на основе PSFC-40, чем на основе PSFC-30. Проводимость PSFC-40/GDC меньше проводимости исходного материала в 5 раз (при 800°С), тогда как проводимость PSFC-30/GDC – только в 2 раза. Скорее всего, это различие связано с распределением компонентов по объему композита.

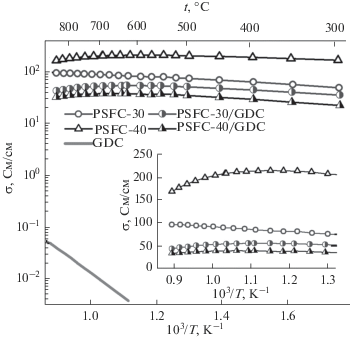

Рис. 5.

Температурные зависимости проводимости исходных материалов и композитов на их основе.

Максимумы на температурных зависимостях проводимости наблюдались для многих перовскитных материалов [11, 26, 28] и связаны с потерей кислорода при высоких температурах, а следовательно, со снижением концентрации и подвижности носителей электрического заряда. Это подтверждается тем фактом, что температура максимума проводимости PSFC-40 близка к температуре изменения КТР (табл. 2). Следовательно, можно ожидать, что выше 850°С проводимость PSFC-30 будет снижаться. Кроме того, размытый максимум проводимости наблюдается для композитов PSFC-30/GDC и PSFC-40/GDC в районе 650°С (для PSFC-40/GDC в диапазоне 525–775°С проводимость изменяется на 5%), что также близко к температуре изменения КТР. Поскольку проводимость композитов определяется в основном проводимостью материалов PSFC, уменьшение проводимости композитов выше tmax также должно быть обусловлено потерей кислорода. По-видимому, ионы кислорода PSFC взаимодействуют с кислородными вакансиями GDC, что приводит к ослаблению связи аниона и катионов в PSFC и, тем самым, облегчает выход кислорода из кристаллической решетки. Возможно, при температурах около 650°С взаимодействие O2– PSFC и вакансии GDC становится таким сильным, что кислород переходит в кристаллическую решетку GDC. Это предположение объясняет “сдвиг” точек перегиба на температурных зависимостях КТР и проводимости материалов PSFC при формировании композитов с GDC.

ЗАКЛЮЧЕНИЕ

Исследованы характеристики материалов Pr1 –xSrxFe0.8Co0.2O3 (x = 0.3, 0.4) и композитов на их основе, которые считаются перспективными катодными материалами для ТОТЭ. Исходные порошки PSFC были изготовлены методом СВС. Наноразмерные порошки электролитов Zr0.84Y0.16O2 – δ (YSZ) и Ce0.73Gd0.27O2 – δ (GDC) были получены методом лазерного испарения. Композиты получали смешиванием порошков PSFC и электролитных материалов в объемном отношении 1 : 1.

Показано, что при 1000°С PSFC взаимодействует с электролитом YSZ с образованием плохопроводящей фазы SrZrO3, тогда как химического взаимодействия с GDC не наблюдается и при 1200°С. Причем химическое взаимодействие между компонентами композита PSFC-40/YSZ значительно замедляет процесс его спекания. Параметры спекания композитов, содержащих GDC, который не взаимодействует с PSFC, имели промежуточные значения между параметрами их компонентов. Обнаружено, что PSFC-40 характеризуется более высоким КТР, чем PSFC-30. Кроме того, КТР PSFC-30 и PSFC-40 значительно увеличивается при 770 и 670°С соответственно из-за потери кислорода. КТР композитных материалов закономерно ближе к КТР GDC, особенно в высокотемпературной области. Однако проводимость исследованных композитов была 2–5 раз ниже, чем исходных материалов PSFC.

Список литературы

  1. Wachsman E.D., Lee K.T. Lowering the Temperature of Solid Oxide Fuel Cells // Science. 2011. V. 334. № 6058. P. 935–939. https://doi.org/10.1126/science.1204090

  2. Adler S.B. Factors Governing Oxygen Reduction in Solid Oxide Fuel Cell Cathodes // Chem. Rev. 2004. V. 104. № 10. P. 4791–4843. https://doi.org/10.1021/cr020724o

  3. Mahato N., Banerjee A., Gupta A. et al. Progress in Material Selection for Solid Oxide Fuel Cell Technology: A Review // Prog. Mater. Sci. 2015. V. 72. P. 141–337. https://doi.org/10.1016/j.pmatsci.2015.01.001

  4. Tsipis E.V., Kharton V.V. Electrode Materials and Reaction Mechanisms in Solid Oxide Fuel Cells: A Brief Review // J. Solid State Electron. 2008. V. 12. P. 1367–1391. https://doi.org/10.1007/s10008-007-0468-0

  5. Esquirol A., Brandon N.P., Kilner J.A., Mogensen M. Electrochemical Characterization of La0.6Sr0.4Co0.2Fe0.8O3 Cathodes for Intermediate-Temperature SOFCs // J. Electrochem. Soc. 2004. V. 151. № 11. P. A1847–1855. https://doi.org/10.1149/1.1799391

  6. Jiang S.P. Development of Lanthanum Strontium Cobalt Ferrite Perovskite Electrodes of Solid Oxide Fuel Cells – A Review // Int. J. Hydrogen Energy. 2019. V. 44. № 14. P. 7448–7493. https://doi.org/10.1016/j.ijhydene.2019.01.212

  7. Nikonov A.V., Kuterbekov K.A., Bekmyrza K.Zh., Pavzderin N.B. A Brief Review of Conductivity and Thermal Expansion of Perovskite-Related Oxides for SOFC Cathode // Eurasian J. Phys. Funct. Mater. 2018. V. 2. № 3. P. 274–292. https://doi.org/10.29317/ejpfm.2018020309

  8. Kostogloudis G.Ch., Tsiniarakis G. et al. Chemical Reactivity of Perovskite Oxide SOFC Cathodes and Yttria Stabilized Zirconia // Solid State Ionics. 2000. V. 135. № 1–4. P. 529–535. https://doi.org/10.1016/S0167-2738(00)00433-1

  9. Kindermann L., Das D. et al. Chemical Compatibility of the LaFeO, Base Perovskites (La0.6Sr0.4)zFe0.8M0.2O3 – δ (z = 1, 0.9; M = Cr, Mn, Co, Ni) with Yttria Stabilized Zirconia // Solid State Ionics. 1996. V. 89. № 3–4. P. 215–220. https://doi.org/10.1016/0167-2738(96)00366-9

  10. Sakaki Y., Takeda Y., Kato A. et al. Ln1 –xSrxMnO3 (Ln = = Pr, Nd, Sm and Gd) as the Cathode Material for Solid Oxide Fuel Cells // Solid State Ionics. 1999. V. 118. № 3–4. P. 187–194. https://doi.org/10.1016/S0167-2738(98)00440-8

  11. Qiu L., Ichikawa T., Hirano A. et al. Ln1 –xSrxCo1 –yFeyO3 –d (Ln = Pr, Nd, Gd; x = 0.2, 0.3) for the Electrodes of Solid Oxide Fuel Cells // Solid State Ionics. 2003. V. 158. № 1–2. P. 55–65. https://doi.org/10.1016/S0167-2738(02)00757-9

  12. Park K., Lee C., Bae J., Yoo Y. Structural and Electrochemical Properties of Pr0.3Sr0.7Co0.3Fe0.7O3 – δ Cathode for IT-SOFC // Int. J. Hydrogen Energy. 2009. V. 34. № 16. P. 6852–6860. https://doi.org/10.1016/j.ijhydene.2009.05.138

  13. Serra J.M., Vert V.B. et al. Screening of A-Substitution in the System A0.68Sr0.3Fe0.8Co0.2O3 – δ for SOFC Cathodes // J. Electrochem. Soc. 2008. V. 155. № 2. P. B207–B214. https://doi.org/10.1149/1.2818766

  14. Guo Y.-Q., Yin Y.-M., Tong Z. et al. Impact of Synthesis Technique on the Structure and Electrochemical Characteristics of Pr0.6Sr0.4Co0.2Fe0.8O3 – δ (PSCF) Cathode Material // Solid State Ionics. 2011. V. 193. № 1. P. 18–22. https://doi.org/10.1016/j.ssi.2011.03.002

  15. Pinedo R., De Larramendi I.R., Khavrus V.O. et al. Mo Doped Pr0.4Sr0.6Co0.2Fe0.8O3 – δ Cathode Material with High Catalytic Activity for Intermediate-Temperature Solid Oxide Fuel Cells // Electrochim. Acta. 2014. V. 146. № 10. P. 591–597. https://doi.org/10.1016/j.electacta.2014.08.154

  16. Murray E.P., Barnett S.A. (La,Sr)MnO3–(Ce,Gd)O2 – δ Composite Cathodes for Solid Oxide Fuel Cells // Solid State Ionics. 2001. V. 143. № 3-4. P. 265–273. https://doi.org/10.1016/j.electacta.2014.08.154

  17. Murray E.P., Sever M.J., Barnett S.A. Electrochemical Performance of (La,Sr)(Co,Fe)O3–(Ce,Gd)O3 Composite Cathodes // Solid State Ionics. 2002. V. 148. № 1–2. P. 27–34. https://doi.org/10.1016/S0167-2738(02)00102-9

  18. Budiman R.A., Hashimoto S., Fujimaki Y. et al. Evaluation of Electrochemical Properties of LaNi0.6Fe0.4O3 – δ–Ce0.9Gd0.1O1.95 Composite as Air Electrode for SOFC // Solid State Ionics. 2019. V. 332. P. 70–76. https://doi.org/10.1016/j.ssi.2018.12.023

  19. Лысков Н.В., Галин М.З., Кострецова Н.Б., Елисеева Г.М. и др. Электрохимические свойства композитных катодных материалов Pr1.95La0.05CuO4–Ce0.9Gd0.1O1.95 для среднетемпературных твердооксидных топливных элементов // Электрохимия. 2018. Т. 54. № 6. С. 608–614. https://doi.org/10.7868/S0424857018060117

  20. Vert V.B., Solis C., Serra J.M. Electrochemical Properties of PSFC–BCYb Composites as Cathodes for Proton Conducting Solid Oxide Fuel Cells // Fuel Cells. 2011. V. 11. № 1. P. 81–90. https://doi.org/10.1002/fuce.201000090

  21. Patro P.K., Delahaye T., Bouyer E. Development of Pr0.58Sr0.4Fe0.8Co0.2O3 – δ–GDC Composite Cathode for Solid Oxide Fuel Cell (SOFC) Application // Solid State Ionics. 2010. V. 181. № 29–30. P. 1378–1386. https://doi.org/10.1016/j.ssi.2010.07.004

  22. Pinedo R., De Larramendi I.R., Khavrus V.O. et al. Microstructural Improvements of the Gradient Composite Material Pr0.6Sr0.4Fe0.8Co0.2O3/Ce0.8Sm0.2O1.9 by Employing Vertically Aligned Carbon Nanotubes // Int. J. Hydrogen Energy. 2014. V. 39. № 8. P. 4074–4080. https://doi.org/10.1016/j.ijhydene.2013.05.085

  23. Ivanov M., Osipov V., Kotov Yu. et al. Laser Synthesis of Oxide Nanopowders // Adv. Sci. Technol. 2006. V. 45. P. 291–296. doi: 10.4028/www.scientific.net/AST.45.291

  24. Pinedo R., De Larramendi I.R., De Aberasturi D.J. et al. Effect of the Strontium Content on the Electrochemical Performance of the Perovskite-Type Pr1 – xSrxFe0.8Co0.2O3 Oxides // ECS Trans. 2011. V. 35. № 1. P. 2183–2190. https://doi.org/10.1149/1.3570211

  25. Tu H.Y., Takeda Y., Imanishi N., Yamamoto O. Ln0.4Sr0.6Co0.8Fe0.2O3 – δ (Ln = La, Pr, Nd, Sm, Gd) for the Electrode in Solid Oxide Fuel Cells // Solid State Ionics. 1999. V. 117. № 3–4. P. 277–281. https://doi.org/10.1016/S0167-2738(98)00428-7

  26. Xu Q., Huang D., Chen W., Zhang F., Wang B. Structure, Electrical Conducting and Thermal Expansion Properties of Ln0.6Sr0.4Co0.2Fe0.8O3 (Ln = La, Pr, Nd, Sm) Perovskite-Type Complex Oxides // J. Alloys. Compd. 2007. V. 429. № 1–2. P. 34–39. https://doi.org/10.1016/j.jallcom.2006.04.005

  27. Oygarden V., Lein H.L., Grande T. Structure, Thermal Expansion and Electrical Conductivity of Nb-Substituted LaCoO3 // J. Solid State Chem. 2012. V. 192. P. 246–254. https://doi.org/10.1016/j.jssc.2012.04.026

  28. Tai L.-W., Nasrallah M.M., Anderson H.U. et al. Structure and Electrical Properties of La1–xSrxCo1 –yFeyO3. Part 2. The System La1 –xSrxCo0.2Fe0.8O3 // Solid State Ionics. 1995. V. 76. № 3–4. P. 273–283. https://doi.org/10.1016/0167-2738(94)00245-N

Дополнительные материалы отсутствуют.
