Исследование морфологии и твердости покрытий на основе композиции Si–B4C–ZrB2
А. Н. Николаев 1, И. Б. Баньковская 1, *, К. Э. Пугачев 1, Д. В. Коловертнов 1
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
* E-mail: inbankov@isc1.nw.ru
Поступила в редакцию 15.02.2018
После доработки 12.11.2018
Принята к публикации 05.12.2018
Аннотация
В работе рассмотрено влияние волокон оксида алюминия и наноразмерных частиц графита на морфологию и твердость покрытий на основе композиции кремний–карбид бора–диборид циркония, термообработанных в воздушной атмосфере.
ВВЕДЕНИЕ
В современной технике множество процессов происходит под воздействием высоких температур. Для повышения жаростойкости высокотемпературных материалов используют методы ламинирования [1] и легирования [2–4]. Для улучшения механических свойств в состав керамики вводят спекающие добавки [5, 6], используют искровое плазменное спекание и горячее прессование. В отличие от перечисленных методов получения высокотемпературных материалов, в данной работе выбрана наиболее простая технология получения материалов.
Работа является продолжением ранее проведенных исследований [7, 8], где в качестве исходных компонентов использовали бор- и кремнийсодержащие соединения, которые при окислении на воздухе при высоких температурах формируют стеклообразующий расплав, обеспечивающий капсулирование исходных компонентов. Показано, что покрытия состава ZrB2–Si с добавками упрочняющих волокон Al2O3 сохраняют жаростойкость до температуры 1400°C. Такие покрытия могут применяться для защиты графитовых тиглей, используемых при выплавке металлов, графитовых электродов, нагревательных элементов для электрических печей.
Авторы работы [9] для синтеза боросиликатного керамического композита TiB2–SiC–Ni используют горячее прессование. Увеличение времени и температуры спекания повышает механическую прочность образцов. Данный метод является технически сложным. В [10] рассматрен синтез высокотемпературных материалов и покрытий на основе Si и B2O3, формируемых в интервале температур 1350–1450°С. Синтез материалов проводят in situ без использования сложных методов, однако в данном случае требуется предварительная варка стекла.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
В данной работе покрытие получали суспензионно-обжиговым методом и наносили на графит марки ГМЗ пористостью 20%, и на высокоглиноземную керамику (ВГК). Состав исследованных образцов представлен в табл. 1. Образцы подвергали термообработке при неизотермическом (500–1300°C c шагом в 200°C, время выдержки образцов в печи 15 мин) и изотермическом (при постоянной температуре 1000, 1200, 1300°C и разном времени выдержки, суммарное время – 90 мин) режимах.
Таблица 1.
Номер состава | Содержание, мас. % | ||||
---|---|---|---|---|---|
Si | ZrB2 | B4C | Al2O3 | Графит | |
1 | 70 | 20 | 10 | – | – |
2 | 59.5 | 17 | 8.5 | 15 | – |
3 | 66.5 | 19 | 9.5 | – | 5 |
При проведении термогравиметрического анализа образцов графита с покрытиями установили, что независимо от количества введенного модификатора и его вида обеспечивается хорошая защита графита от выгорания, несмотря на термоциклирование.
Максимальный прирост массы наблюдается в температурном интервале 500–700°C (в основном за счет окисления ZrB2), последующее изменение массы связано с частичным выгоранием графита и дальнейшим “залечиванием” поверхности покрытия. Величина прироста массы образцов графита с покрытиями в температурном интервале 1000–1300°C составляет 8 мг/см2, для ВГК – 14 мг/см2.
В качестве модификаторов использовали наноразмерный графит и волокна оксида алюминия, синтезированные темплатным методом [11].

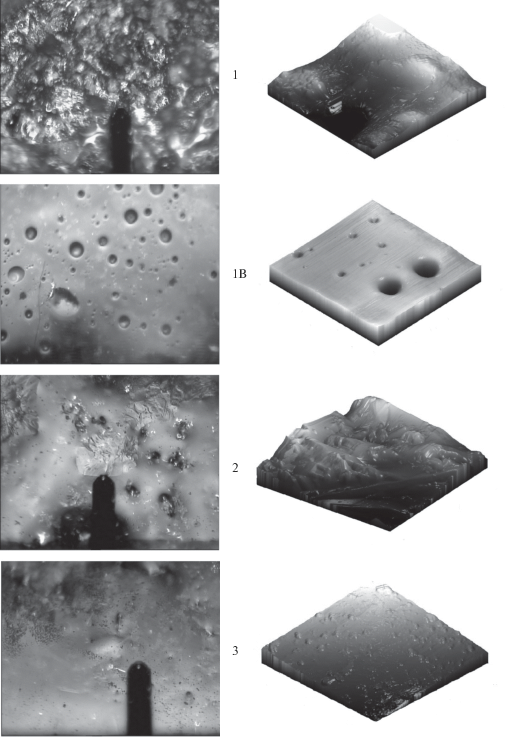

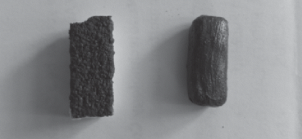

На рис. 1 представлены образцы с покрытиями. Более детально морфологию поверхности покрытий на графите изучали с помощью атомно-силового микроскопа (АСМ) марки NTEGRA (рис. 2). Замечена неоднородность поверхности образцов – имеются как остеклованные гладкие участки, так и участки с отчетливо видимыми отдельными кристаллами.
ИЗМЕРЕНИЕ ТВЕРДОСТИ ПОЛУЧЕННЫХ ПОКРЫТИЙ
Измерения проводили с помощью метода Персоза. Сущность метода заключается в определении времени, в течение которого амплитуда затухающих колебаний маятника, помещенного на исследуемое покрытие, уменьшается на заданную величину (ГОСТ Р 52166-2003).
Измеряли твердость трех графитовых пластинок, покрытых составами: 1, 2 и 3. (табл. 1). Покрытия на пластинках формировали в печи, разогретой до 1000°С с дальнейшим нагреванием до 1300°С и выдержкой 15 мин. Размеры пластин без покрытия составляли: 2.5 × 16.5 × 60.5 мм. Толщина основного слоя, подлежащего измерению – 0.7 мм. Удельная толщина покрытия, нанесенного на пластинки, была 80–100 мг/см2.
Формула расчета твердости: H = t0/tk = tN0/tNk = N0/Nk, где t0 – время затухания колебаний маятника на испытываемом покрытии, (с); tk – время затухания колебаний маятника на стеклянной пластинке, (с); t – средний период колебаний маятника, (с) (для используемого маятника t = 1 c); N0 – число колебаний маятника на испытуемом образце, (ед.); Nk – число колебаний маятника на контрольной пластине (в результате измерения получено среднее значение 428 ед.).
Пластина с покрытием, в состав которого входит 15% волокон оксида алюминия, имеет большую, по сравнению с остальными, твердость (табл. 2).
ЗАКЛЮЧЕНИЕ
Получены прочно сцепленные покрытия на подложках из графита и ВГК, на основе композиции Si–B4C–ZrB2, модифицированной волокнами Al2O3 и порошком графита. Определена морфология поверхности покрытий при разных увеличениях и установлена их гетерогенная структура. Подложка из графита повышает температуру формирования покрытия и способствует большему остекловыванию его внутренней поверхности. Микроскопическое исследование (на АСМ и оптическом микроскопе) показало, что поверхность образцов неоднородная: существуют как гладкие участки, так и те, на которых отчетливо видны отдельные кристаллы. Установлено, что введение волокон оксида алюминия и графита повышает твердость синтезируемого покрытия.
