Физика и химия стекла, 2021, T. 47, № 6, стр. 673-677

Синтез методом пиролиза и электрофизические свойства керамики на основе системы K2O–TiO2–Al2O3

Н. А. Морозов 1, *, О. Ю. Синельщикова 1, Н. В. Беспрозванных 1

1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

* E-mail: morozov.na@iscras.ru

Поступила в редакцию 29.07.21
После доработки 03.08.21
Принята к публикации 06.08.21

Полный текст (PDF)

Аннотация

С использованием метода пиролиза цитратно-нитратных композиций синтезированы керамические материалы в богатой титаном области системы K2O–TiO2–Al2O3. Полученные материалы представляют собой композиции с различным содержанием фаз: K2Ti6O13, голландита KxAlxTi8–xO16 и оксида титана со структурой рутила. Приведены результаты исследования их электропроводящих свойств в широком интервале температур. Наибольшую проводимость (σ = 1.2 × 10–3 См/см при 750°С) проявляет однофазный гексатитанат калия. Энергия активации для данного образца на участке 450–750°С составляет 0.75 эВ.

Ключевые слова: титанаты калия, голландиты, электропроводность, цитратно-нитратный синтез

ВВЕДЕНИЕ

Титанаты калия – группа соединений, обладающие как слоистыми, так и туннельными структурами, в межслоевом пространстве или пустотах которых располагаются ионы калия [1]. Такое строение делает данные соединения интересными для изучения в качестве К-ионных проводников. В работах [2, 3] установлено, что целый ряд 2-х и 3-х валентных металлов может замещать титан в октаэдрических позициях TiO2 и щелочных титанатов. При этом, в богатой титаном области целого ряда тройных систем отмечено формирование не только фаз на основе полититанатов калия, но и устойчивых соединений со структурой голландита [4–6]. Авторами статьи [6] показано наличие высокой К-ионной проводимости рассмотренных голландитовых фаз.

В системе K2O–TiO2–Al2O3 известны твердые растворы со структурой голландита KxAlxTi8–xO16 (x = 1–2) [7, 8], а также фазы на основе алюминатов калия с замещением части алюминия титаном [9]. Стоит отметить, что исследования электрофизических свойств керамики в данной системе было, в основном, направлено на изучение твердых растворов со структурой голландита [10, 11]. В то время как для гексатитаната калия в имеющихся литературных данных охвачен лишь небольшой диапазон температур (до 750 K) [12].

Целью нашего исследования являлось изучение электропроводящих свойств керамических материалов, формирующихся при замещении части титана на алюминий в богатой титаном области системы K2O–TiO2–Al2O3.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В работе исследовались образцы керамики, состав исходной шихты которой можно представить в виде K2O : n(Al0.05Ti0.95)O1.975, где n = 1–6 с шагом в 1. Далее по тексту будут использоваться обозначения составов согласно n. Дополнительно для сравнения был выполнен синтез голландита K2Al2Ti6O16 (в тексте – 7).

Исходные составы получали цитратно-нитратным методом, который подробно описан в работе [13]. Синтезированные порошки (после предварительного обжига на 650°С) прессовались в таблетки диаметром 1 см и толщиной 2–3 мм при давлении 500 МПа, а затем обжигались в муфельной печи при температуре 1000°С в течение 3 ч.

Для идентификации фаз на дифрактометре ДРОН-3М (излучение CuKα) методом порошка выполняли рентгенофазовый анализ (РФА). Также для образцов 1, 3 и 6 на электронном микроскопе Tescan MIRA 3 (15 кВ) было выполнено исследование структуры поверхности получаемой керамики методом сканирующей электронной микроскопии (СЭМ), совмещенной с микрорентгеноспектральным анализом (МРСА). Исследование электропроводящих свойств осуществляли двухконтактным методом, используя автоматический RLC-метр FLUKE PM6306. Контакты наносили вжиганием при 850°C платиновой проводящей пасты. Измерения производили в режиме ступенчатого нагрева от комнатной температуры до 800°С с шагом в 50°С и термостатированием на каждой температуре – 15 мин.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Дифрактограммы синтезированных образцов приведены на рис. 1. Сводные данные по результатам РФА представлены в табл. 1, в графе фазового состава также указаны рассчитанные в программе PANalytical X’Pert HighScorePlus значения количественного фазового состава (при съемке без эталона).

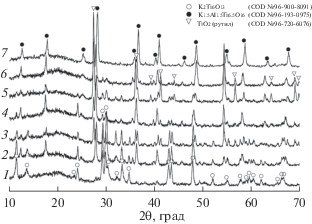

Рис. 1.

Данные рентгенофазового анализа образцов, отожженных при 1000°С в течение 3 ч.

Таблица 1.

Данные о фазовом составе синтезированных образцов

№ состава Состав по шихте Фазовый состав по РФА*, мас. %
K2Ti6O13 K1.5Al1.5Ti6.5O16 TiO2 (рутил)
1 K2Al0.05Ti0.95O2.975 100 – –
2 K2Al0.1Ti1.9O4.95 64 36 –
3 K2Al0.15Ti2.85O6.925 55 25.5 19.5
4 K2Al0.2Ti3.8O8.9 16 70.5 13.5
5 K2Al0.25Ti4.75O10.875 12 37 61
6 K2Al0.3Ti5.7O12.85 – 55 45
7 K2Al2Ti6O16 – 100 –

* Обозначение кристаллической структуры указано согласно данным COD, по которым производились расчеты.

Как видно из полученных данных, образцы керамики представляют из себя гомогенные образцы (состав 1 и 7) или смесь двух либо трех кристаллических фаз: K2Ti6O13, голландита K1.5Al1.5Ti6.5O16, а также, при высоком значении n, оксида титана в форме рутила, что хорошо согласуется с данными работы [14].

По данным МРСА, в образце 1 мольное средневзвешенное соотношение оксидов составляет: 14.8(K2O)2.5(Al2O3)82.7(TiO2). Указанный химический состав имеет хорошее соответствие с концентрациями оксидов в гексатитанате калия с условием частичного замещения титана алюминием. Составы образцов 3 и 6: 8.7(K2O)4.0(Al2O3)87.3(TiO2) и 5.6(K2O)3.4(Al2O3)91.0(TiO2) соответственно подтверждают наличие в богатой титаном области фазовой диаграммы трехфазного и двухфазного равновесия, показанного в [14]. Стоит отметить, что несоответствие получаемых соотношений исходной шихте в части содержания калия можно объяснить значительной его потерей в ходе реакции горения, что необходимо учитывать при использовании методов сжигания.

Данные по электросопротивлению синтезированных образцов представлены на рис. 2 в координатах логарифма удельной проводимости и абсолютной температуры. Как видно из графиков, все образцы имеют два линейных участка 250–450 и 450–750°С. Исходя из этого можно воспользоваться уравнением Аррениуса (1) и определить величину энергии активации для каждого образца на этих прямолинейных участках графика (табл. 2).

(1)
${{E}_{{ak}}} = \frac{{k(\ln {{\sigma }_{1}} - \ln {{\sigma }_{2}})}}{{\left( {\frac{1}{{{{T}_{2}}}} - \frac{1}{{{{T}_{1}}}}} \right)}},$
где k – постоянная Больцмана, 8.617 × 10−5 эВ/K; σ1 – величина удельной проводимости при температуре T1, σ2 – величина удельной проводимости при температуре T2.

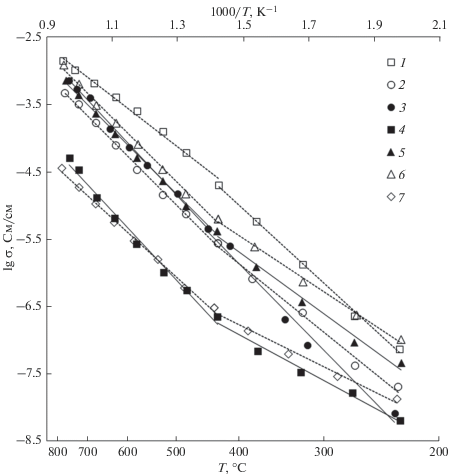

Рис. 2.

Температурная зависимость электропроводности образцов керамики из составов 1–7. Закрашенные фигуры – сплошная линия, прозрачные – пунктирная.

Таблица 2.

Энергия активации составов в температурных интервалах до 450°С и после

№ состава 1 2 3 4 5 6 7
Еак 250–450°С, эВ 0.874 0.771 0.958 0.516 0.488 0.408 0.466
Еак 450–750°С, эВ 0.750 0.951 1.069 1.078 1.057 1.039 0.885

Причиной такого перегиба при температуре ≈450°С может являться появление внутренних кислородных дефектов внутри титанатов калия, что приводит к увеличению общей величины проводимости, однако также увеличивает энергию активации [15, 16].

Из графиков видно, что однофазный образец на основе гексатитаната калия проявляет наибольшую проводимость, а однофазный голландит – наименьшую. Можно сделать вывод, что в ряду составов от K2Ti6O13 до K1.5Al1.5Ti6.5O16 происходит последовательное уменьшение проводимости ввиду структурных различий этих соединений.

ЗАКЛЮЧЕНИЕ

В ходе работы с использованием цитратно-нитратного метода были синтезированы керамические материалы, содержащие фазы со структурой K2Ti6O13 и K1.5Al1.5Ti6.5O16 или их смесь с оксидом титана в виде рутила. Установлено, что величина проводимости однофазной керамики на основе гексатитаната калия на два порядка выше, чем у калий-алюминатного голландита, во всем исследуемом интервале температур.

Работа выполнена в рамках государственного задания ИХС РАН на 2020–2022 гг. (тема № АААА-А19-119022290092-5).
