Журнал неорганической химии, 2022, T. 67, № 11, стр. 1606-1614
Термохимия фторидов иридия
М. И. Никитин a, А. С. Алиханян a, *
a Институт общей и неорганической химии им. Н.С. Курнакова РАН
119991 Москва, Ленинский пр-т, 31, Россия
* E-mail: alikhan@igic.ras.ru
Поступила в редакцию 06.04.2022
После доработки 18.05.2022
Принята к публикации 27.05.2022
- EDN: CGEXMC
- DOI: 10.31857/S0044457X22100476
Аннотация
Проанализированы экспериментальные данные по совместному фторированию металлических иридия и платины молекулярным фтором в интервале температур 654–880 K. Количественно рассмотрены причины снижения термодинамической активности металлов и возможность образования новых фаз на их поверхности. Определены ΔrH°(0), кДж/моль реакций: Ir(к) + PtF4(г) = IrF4(г) + + Pt(к) – 23.0 ± 4.5; Ir(к) + 2IrF6(г) = 3IrF4(г) – 217.7 ± 8.6; Ir2F6(к) + IrF6(г) = 3IrF4(г) – 396.2 ± 21.3. Рекомендованы стандартные энтальпии образования следующих фторидов иридия ΔfH°(Ir2F6, к, 0) = = –1012.6 ± 15.5 кДж/моль; ΔfH°(IrF4, г, 0) = –482.3 ± 7.7 кДж/моль; ΔfH°(IrF6, г, 0) = –832.3 ± ± 12.7 кДж/моль.
ВВЕДЕНИЕ
До настоящего времени цитата из обзора 1983 г. [1] показывает актуальность темы, обозначенной в заголовке статьи: “Среди главных проблем в области фторидов платиновых металлов – определение термодинамических параметров, из-за отсутствия которых затруднено решение задач в сфере применения фторидов платиновых металлов”. За прошедшее время состояние проблемы мало изменилось, поэтому рассмотрение материалов о фторидах иридия с точки зрения уточнения и определения их термодинамических свойств представляется полезным.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
В работах [2, 3] проводили фторирование порошка металлического иридия в платиновой эффузионной камере фтором, напускаемым из внешнего резервуара, в температурном интервале 654–880 K. Было проведено три опыта с разными диаметрами эффузионных отверстий. Молекулярный состав газообразных продуктов взаимодействия определяли масс-спектрометрически с электронной ионизацией. Для расшифровки суммарного масс-спектра использовали индивидуальные масс-спектры фторидов иридия и платины, полученные на этом же приборе. В результате было установлено присутствие в газовой фазе молекул PtF4, IrF4 и IrF6.
Найденные в работах [2, 3] полные ионные токи и рассчитанные в данной работе парциальные давления этих молекул представлены в табл. 1. Парциальные давления рассчитывали с использованием атомных сечений ионизации [4], как и в работах [2, 3].
Таблица 1.
T, K | I, В | P × 107 атм | ||||
---|---|---|---|---|---|---|
IrF4 | IrF6 | PtF4 | IrF4 | IrF6 | PtF4 | |
Опыт 1. k = 2.5 × 10–8 атм/(В K) | ||||||
654 | 2.02 | 0.55 | 2.04 | 27.9 | 6.47 | 31.1 |
655 | 1.23 | 0.42 | 1.81 | 17.0 | 4.95 | 27.6 |
721 | 2.19 | 0.14 | 5.27 | 33.4 | 1.82 | 88.6 |
721 | 12.3 | 1.53 | 25.2 | 188 | 19.9 | 423 |
792 | 15.0 | 0.54 | 39.3 | 251 | 7.70 | 726 |
861 | 25.5 | 0.25 | 22.0 | 464 | 3.87 | 442 |
Опыт 2. k = 1.0 × 10–8 атм/(В K) | ||||||
699 | 1.13 | 0.08 | 20.0 | 6.68 | 0.403 | 130 |
710 | 0.88 | 0.11 | 16.5 | 5.28 | 0.562 | 10.9 |
721 | 1.00 | 0.037 | 11.2 | 6.09 | 0.192 | 75.5 |
731 | 0.85 | 0.049 | 15.2 | 5.25 | 0.258 | 104 |
731 | 0.73 | 0.039 | 11.6 | 4.51 | 0.205 | 79.4 |
731 | 0.43 | 0.055 | 20.1 | 2.66 | 0.289 | 137 |
736 | 1.28 | 0.082 | 21.3 | 7.96 | 0.434 | 146 |
745 | 0.98 | 0.042 | 19.3 | 6.17 | 0.225 | 134 |
793 | 1.73 | 0.049 | 40.1 | 11.6 | 0.280 | 29.7 |
799 | 0.90 | 0.03 | 36.1 | 6.08 | 0.173 | 26.9 |
799 | 1.28 | 0.027 | 28.2 | 8.65 | 0.155 | 21.0 |
799 | 1.92 | 0.035 | 44.1 | 13.0 | 0.201 | 32.9 |
799 | 2.07 | 0.04 | 49.4 | 14.0 | 0. 23 | 36.8 |
873 | 4.77 | 0.025 | 41.3 | 35.2 | 0.157 | 336 |
878 | 4.99 | 0.035 | 47.1 | 37.0 | 0.221 | 386 |
880 | 5.16 | 0.03 | 59.4 | 38.4 | 0.19 | 487 |
880 | 5.09 | 0.04 | 56.0 | 37.9 | 0.253 | 460 |
Опыт 3. k = 6.9 × 10–8 атм/(В K) | ||||||
678 | 5.75 | 1.73 | 3.77 | 227 | 58.3 | 165 |
678 | 1.35 | 0.49 | 0.93 | 53.4 | 16.5 | 40.6 |
705 | 9.06 | 1.09 | 12.0 | 373 | 38.2 | 546 |
802 | 3.57 | 0.04 | 7.38 | 167 | 1.59 | 381 |
По величинам парциальных давлений из табл. 1 можно рассчитать константы равновесий гетерогенных реакций, а с использованием термодинамических функций из работ в разделе “Дополнения” – энтальпии реакций.
Проверку достижения реакциями, протекающими в эффузионной камере, равновесия, в работах [2, 3] проводили по независимости расчетных констант равновесия реакций от диаметра эффузионного отверстия. Аналогичная проверка при постоянных температуре и активностях от изменения какого-либо из парциальных давлений в работах [2, 3] оказывается неэффективной из-за изменения напуска фтора. Это может привести к существенному изменению коэффициента чувствительности прибора k [5], а расчеты в табл. 1, как и в работах [2, 3], выполнены с использованием среднего для конкретного опыта значения. Кроме того, нельзя исключить изменение активностей компонентов конденсированной фазы в течение эксперимента. Тем не менее в настоящей работе, как и в работах [2, 3], данные о соответствующих гетерогенных реакциях рассчитывали как равновесные.
Количественная информация об активностях индивидуальных соединений в конденсированной фазе в системе Pt–Ir–F2 отсутствует, а их расчет по известным литературным или представленным в работах [2, 3] экспериментальным данным невозможен. Поэтому дальнейшую обработку экспериментальных данных проводили с максимально обоснованным качественным выбором активностей участников гетерогенных реакций при конкретных условиях эксперимента. Причинами кажущегося снижения термодинамических активностей металлов могут быть тонкие пленки и даже слои веществ, адсорбированных или образующихся на поверхности при фторировании металла и диффузионно ограничивающих доступ к ней молекул из газовой фазы. Ниже рассмотрены возможности образования таких пленок с использованием термодинамических расчетов.
Некоторое представление о диаграмме состояния системы Pt–PtF4 может быть получено из результатов исследования термического разложения кристаллического фторида платины(IV) [5]. Так, при температурах выше 623 K утверждается сосуществование кристаллического Pt2F6 и твердых растворов PtF4 –x, а в интервале 672–723 K – существование только соединения Pt2F6 (видимо, с узкой областью гомогенности со стороны платины). Соединение PtF2к не обнаружено.
В работах [2, 3] отмечено, что давление насыщенного пара PtF4 превышает измеренное во всех опытах. Из этого следует, что на поверхности платины не может образоваться слой кристаллического тетрафторида или твердых растворов на его основе состава PtF4 –x(к). Это подтверждается и данными [6] о еще более высоком давлении насыщенного пара PtF4.
Образование подобного слоя может быть связано с образованием кристаллического Pt2F6. В работах [5, 7] показано, что фторид платины(III) диспропорционирует по реакции:
(1)
${\text{P}}{{{\text{t}}}_{{\text{2}}}}{{{\text{F}}}_{{\text{6}}}}\left( {\text{к}} \right){\text{ = 3/2Pt}}{{{\text{F}}}_{{\text{4}}}}{{\left( {\text{г}} \right)}_{{}}}{\text{ + 1/2Pt}}\left( {\text{к}} \right){\text{,}}$Оценить возможность образования Pt2F6(к) можно с использованием температурной зависимости константы равновесия реакции (1):
при a(Pt) = 1, как в работах [5, 7], и парциальном давлении PtF4 из табл. 1:Расчет приводит в большинстве случаев к очень маленькой активности Pt2F6 (табл. 2) и не противоречит допущению о единичной активности платины. Исключения – точки 1, 2, 24, 26 – можно объяснить достаточно большим давлением фтора и близостью к составу Pt2F6. С учетом погрешностей измеренных давлений PtF4 и lgK°((1), T) расчетная погрешность a(Pt2F6) достигает коэффициента 2. Следует отметить, что практически эти же точки – 1, 7, 8, 24, 26 – выделены в [8]. Для них пониженная активность платины объясняется близостью к единице активности PtF4. Последнее утверждение неверно, так как использованное давление насыщенного пара PtF4 из [9] существенно меньше найденного в [6], а к единице близка активность Pt2F6.
Таблица 2.
T, K | a(Pt2F6)** | K3 ×10 | H3 | K4 ×105 | H4 | a(Pt) | K5 ×1011 | H5 | K6 ×109 | H6 |
---|---|---|---|---|---|---|---|---|---|---|
Опыт 1 | ||||||||||
654 | 1.1 | 8.97 | 4.28 | 5.19 | 203.7 | 0.038 | 3.36 | 390.1 | 5.49 | 287.0 |
655 | 0.9 | 6.16 | 6.33 | 2.01 | 209.2 | 0.056 | 997 | 397.3 | 4.6 | 288.4 |
721 | 0.05 | 3.77 | 9.94 | 113 | 206.1 | 0.119 | 20.5 | 419.3 | 26.4 | 307.0 |
721 | 0.5 | 4.44 | 8.94 | 169 | 203.7 | 0.101 | 335 | 402.5 | 275 | 293.0 |
792 | 0.02 | 3.46 | 11.5 | 2700 | 205.5 | 0.165 | 2060 | 430.2 | 619 | 316.4 |
861 | – | 10.5 | 4.57 | 7×104 | 200.5 | 0.066 | 25700 | 449.6 | 294 | 349.4 |
Опыт 2 | ||||||||||
699 | 0.36 | 0.512 | 21.2 | 184 | 210.4 | 0.805 | 0.73 | 425.8 | 47.0 | 294.3 |
710 | 0.13 | 0.482 | 21.9 | 4.66 | 221.8 | 0.893 | 0.62 | 438.6 | 36.2 | 300.5 |
721 | 0.04 | 0.807 | 19.2 | 61.4 | 209.8 | 0.556 | 1.18 | 436.4 | 20.8 | 308.4 |
731 | 0.03 | 0.505 | 22.3 | 21.8 | 219.0 | 0.922 | 0.562 | 446.9 | 33.5 | 309.8 |
731 | 0.02 | 0.568 | 21.6 | 21.8 | 219.0 | 0.819 | 0.447 | 448.3 | 22.4 | 312.3 |
731 | 0.05 | 0.194 | 28.1 | 2.24 | 232.8 | 2.40 | 0.06 | 460.0 | 50.6 | 307.3 |
736 | 0.04 | 0.546 | 22.0 | 26.8 | 219.2 | 0.869 | 1.16 | 445.5 | 55.8 | 308.8 |
745 | 0.02 | 0.461 | 23.3 | 46.3 | 218.5 | 1.06 | 1.0 | 451.6 | 49.0 | 313.4 |
793 | – | 0.391 | 25.9 | 199 | 222.9 | 1.46 | 5.57 | 469.7 | 162 | 325.7 |
799 | – | 0.226 | 29.7 | 75.4 | 231.1 | 2.58 | 1.30 | 482.9 | 140 | 329.2 |
799 | – | 0.412 | 25.7 | 268 | 222.7 | 1.41 | 4.16 | 475.2 | 96.2 | 331.6 |
799 | – | 0.394 | 26.0 | 538 | 218.0 | 1.48 | 10.8 | 468.8 | 189 | 327.2 |
799 | – | 0.380 | 26.3 | 516 | 218.3 | 1.53 | 11.9 | 468.2 | 223 | 326.0 |
873 | – | 1.050 | 21.4 | 2×104 | 212.9 | 0.684 | 278 | 488.7 | 195 | 357.2 |
878 | – | 0.960 | 22.1 | 1×104 | 218.0 | 0.755 | 230 | 492.9 | 240 | 357.8 |
880 | – | 0.787 | 23.6 | 2×104 | 215.4 | 0.925 | 298 | 492.1 | 340 | 356.0 |
880 | – | 0.823 | 23.3 | 8450 | 220.0 | 0.884 | 214 | 494.5 | 312 | 356.6 |
Опыт 3 | ||||||||||
678 | 2.22 | 13.8 | 2.00 | 34.6 | 200.5 | 0.027 | 202 | 381.3 | 66.7 | 283.4 |
678 | 0.27 | 13.2 | 2.28 | 5.59 | 210.8 | 0.029 | 9.22 | 398.7 | 8.18 | 295.3 |
705 | 2.04 | 6.82 | 6.23 | 355 | 194.8 | 0.062 | 1350 | 385.4 | 404 | 284.2 |
802 | – | 4.38 | 10.1 | 2×104 | 195.3 | 0.134 | 2920 | 433.3 | 235 | 326.9 |
Допустимо считать, что и фторирование иридия происходит сходным с платиной образом, т.е. a(Ir) тоже равна 1. Исходя из этого рассмотрим равновесие реакции:
(3)
${\text{Ir}}\left( {\text{к}} \right){\text{ + Pt}}{{{\text{F}}}_{{\text{4}}}}\left( {\text{г}} \right){\text{ = }}\,{\text{Ir}}{{{\text{F}}}_{{\text{4}}}}\left( {\text{г}} \right){\text{ + Pt}}\left( {\text{к}} \right){\text{,}}$Рассчитанные значения констант равновесия реакции (3) приведены в табл. 2.
Можно ожидать, что они будут находиться в достаточно четкой функциональной зависимости от температуры. Однако на рис. 1а видно, что это не так, точки расположены хаотически. Наиболее заметно различие результатов опытов 1, 3 и 2. Они образуют две заметно разделенные группы. Это объясняется более высокими температурами и меньшими парциальными давлениями PtF4 и особенно IrF4 в опыте 2 (табл. 1), скорее всего, из-за относительно малого напуска фтора. Эти благоприятные условия способствуют меньшей адсорбции на поверхности металлов молекул из газовой фазы, т.е. в конденсированной фазе находятся чистые металлы. По точкам 7–23 (табл. 2) получена температурная зависимость K°((3), T). Заметно отклоняющиеся от графика точки 9, 12, 16 из расчетов исключены.

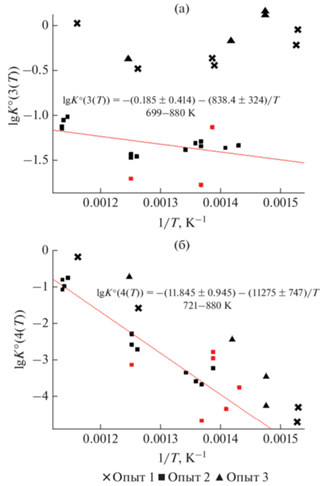

Из температурной зависимости lgK°((3), T) (II закон) следует ΔrH°((3), 790 K) = 16.0 ± 6.2 кДж/моль и ΔrS°((3), 790 K) = –3.5 ± 7.9 Дж/(моль K). Эти величины хорошо согласуются с рассчитанными по III закону: ΔrH°((3), 790 K) = 23.2 ± 4.5 кДж/моль, ΔrS°((3), 790 K) = 5.9 Дж/(моль K) и ΔrH°((3), 0 K) = = 23.0 ± 4.5 кДж/моль. Согласие результатов расчетов по II и III законам подтверждает высказанное предположение об активностях Ir и Pt в опыте 2. Обоснованность этого вывода приведена ниже.
Рассмотрим систему уравнений, используемую при сравнении результатов расчетов констант равновесий для получения энтальпий реакций
В идеальном случае это равенство превращается в тождество 0 ≡ 0, что служит подтверждением достижения равновесия при отсутствии систематических погрешностей измерений и введенных допущений при расчете констант равновесия и т.п.
На практике возможны три случая, когда:
а) Ни левая, ни правая части тождества не равны 0. Это говорит о неверно определенных величинах A и B;
б) ∆rH°(T) – R A = 0; T(∆rS°(T) – R B) ≠ 0. Это соответствует погрешности определения B по II закону с точностью до постоянного сомножителя;
в) T(∆rS°(T) – R B) = 0. Величина ${{\Delta }_{r}}H_{T}^{^\circ },$ рассчитанная по III закону и температурной зависимости K°(T), как и A, может иметь любую систематическую погрешность, которая не проявляется из-за взаимной компенсации.
Авторам известен только один пример варианта (в), и то связанный с большой погрешностью измерения температуры [10].
Таким образом, с большой вероятностью для реакции (3) реализуется идеальный вариант. Тем не менее для конкретного случая строго утверждать можно только близость (равенство) отношений активностей Pt и Ir к 1.
Известно, что при высоких температурах платина хорошо растворяет многие металлы. Так, ниже 700°C система Pt–Ir состоит из твердых растворов, содержащих <7 и >99 ат. % Ir [11]. С уменьшением температуры растворимость иридия резко падает. При температурах опытов в работах [2, 3] на 200–300 K ниже можно ожидать очень малой скорости растворения и растворимости иридия и практического равенства активностей платины и иридия единице.
Более подробную информацию об активности иридия можно получить из температурных зависимостей констант равновесия гетерогенных реакций только с его участием. В опыте 2 это реакция
(4)
${\text{2Ir}}{{{\text{F}}}_{{\text{6}}}}\left( {\text{г}} \right) + {\text{Ir}}\left( {\text{к}} \right) = {\text{3Ir}}{{{\text{F}}}_{{\text{4}}}}\left( {\text{г}} \right){\text{,}}$Обработка этих данных по II закону дает ΔrH°((4), 790 K) = 215.9 ± 14.3 кДж/моль и ΔrS°((4), 790 K) = 226.8 ± 18.1 Дж/(моль K). Эти величины хорошо согласуются с данными, полученными по III закону: ΔrH°((4), 790 K) = 210.6 ± ± 8.6 кДж/моль, ΔrS°((4), 790 K) = 220.5 Дж/(моль K) и ΔrH°((4), 0 K) = 217.7 ± 8.6 кДж/моль. Это, как и для реакции (3), подтверждает близость в опыте (2) активностей иридия и, следовательно, платины к единице. В то же время это означает пониженную активность платины в опытах 1, 3. Расчет ее активности возможен по температурной зависимости lgK°((3), T) и отношениям давлений PtF4 и IrF4 из опытов 1 и 3 – a(Pt) = K°((3), T) P(PtF4)/P(IrF4) при активности иридия, равной 1. Обоснование последнего допущения приведено в разделе “Обсуждение результатов”. Численные значения a(Pt) приведены в табл. 2. Для опыта 2 отличие этих величин от единицы отражают погрешности их определения таким способом.
Снижение активности платины связано с присутствием на ее поверхности веществ, детальное выяснение состава которых по литературным данным вряд ли возможно и выходит за рамки данной работы.
По аналогии с фторидами платины наиболее вероятно образование кристаллического Ir2F6 с активностью, близкой к единице, при восстановлении IrF4 и IrF6, попадающих на ее поверхность из газовой фазы.
Таким образом, появляется возможность рассчитать константу равновесия реакции:
(5)
${\text{I}}{{{\text{r}}}_{{\text{2}}}}{{{\text{F}}}_{{\text{6}}}}\left( {\text{к}} \right) + {\text{Ir}}{{{\text{F}}}_{{\text{6}}}}\left( {\text{г}} \right) = {\text{3Ir}}{{{\text{F}}}_{{\text{4}}}}\left( {\text{г}} \right){\text{,}}$Малый температурный интервал 654–721 K и большой разброс измеренных парциальных давлений приводят к
и обесценивают результаты, рассчитанные по II закону: ΔrH°((5), 690 K) = 364 ± 104 кДж/моль и ΔrS°((5), 690 K) = 354 ± 153 Дж/(моль K). В дальнейших расчетах используется ΔrH°((5), 0) = = 392.6 ± 21.3 кДж/моль, полученная по III закону.Можно ожидать, что при нагревании фторид иридия(III) диспропорционирует на металл и тетрафторид с единичными активностями так же, как и фторид платины(III):
(6)
${\text{I}}{{{\text{r}}}_{{\text{2}}}}{{{\text{F}}}_{{\text{6}}}}\left( {\text{к}} \right) = {\text{3/2Ir}}{{{\text{F}}}_{{\text{4}}}}\left( {\text{г}} \right) + {\text{1/2Ir}}\left( {\text{к}} \right){\text{.}}$Рассчитанные константы равновесия реакции (6) приведены в табл. 2. Температурная зависимость
(точки те же, что и для реакции (5)), обработанная по II закону, дает ΔrH°((6), T) = 255 ± 56 кДж/моль и ΔrS°((6), 690 K) = 230 ± 82 Дж/(моль K). По тем же причинам, что и для реакции (5), в дальнейших расчетах используется рассчитанная по III закону ΔrH°((6), 0 K) = 289.4 ± 12.3 кДж/моль, практически совпадающая с ΔrH°((1), 0 K) (см. выше и [7]) для аналогичного фторида платины.ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ
Материал предыдущего раздела уже показывает сходство термического поведения фторидов иридия и платины, но при более подробном рассмотрении выявляются и различия.
Данные об энтальпиях независимо определенных реакций (3), (4) и ΔfH°(PtF4(г), 0 K) = –512.8 ± ± 6.2 [12] кДж/моль позволяют рассчитать энтальпии образования ΔfH°(IrF4(г), 0 K) = –489.8 ± ± 7.7, ΔfH°(IrF6(г), 0 K) = –843.6 ± 12.7 кДж/моль.
Еще в 1929 г. в [13] экспериментально определен тепловой эффект фторирования металлического иридия фтором:
Наиболее близкая оценка ΔfH°(IrF6(г), 298.15 K) = = –850 кДж/моль дана в [15] (метод оценки не приведен).
Проанализированные в [16] данные о фазовых переходах IrF6 [17] – ΔsH°(IrF6, 298.15 K) = 36.8 ± ± 1.7 и ΔmH°(IrF6, 298.15 K) = 5.0 ± 0.4 кДж/моль – приводят к ΔfH°(IrF6(к), 298.15 K) = –888.8 ± 12.8 и ΔfH°(IrF6(ж), 298.15 K) = –883.8 ± 12.7 кДж/моль.
Согласно [18], устойчивость гексафторидов уменьшается с возрастанием порядкового номера в отдельных рядах платиновых металлов, а не в ряду Os–Ir–Pt–Ru–Rh [19]. Это подтверждается расчетами по результатам этой работы и данным [12, 20] (табл. 3).
В [2, 3] нерасшифрованные масс-спектры пара не приведены, а ионы ${\text{IrF}}_{5}^{ + }$ полностью отнесены к молекуле IrF6. Поэтому IrF5 и его полимеры в [2, 3] автоматически исключены из рассмотрения. Их реальное содержание в газовой фазе зависит от конкретных условий и может быть значительным. Оценить энтальпию образования IrF5 можно из соотношения $D_{0}^{^\circ }$(IrF5–F)/$D_{0}^{^\circ }$(IrF4–F) ≈ 1.065, такого же как для фторидов платины и рутения [20] и $D_{0}^{^\circ }$(MF4–F) из табл. 3. Отсюда $D_{0}^{^\circ }$(IrF4–F) = 246, $D_{0}^{^\circ }$(IrF5–F) = 262 (больше, чем для PtF6, на ~100), и ΔfH°(IrF5, 0 K) = –659 кДж/моль.
Отсюда понятна слабая окислительная способность IrF6 по сравнению с гексафторидами некоторых других благородных металлов. Действительно, гексафториды Rh, Ru и Pt окисляют даже ксенон, образуя ионные соединения Xe+(MF6)–, а осмия и иридия – только NO–NO+(MF6)– [18].
Приравняв уменьшение $D_{0}^{^\circ }$(MF4–2F) для пар Rh–Pd и Ir–Pt с учетом того, что уже RhF6 медленно разлагается при комнатной температуре [21], можно сделать вывод о практической невозможности синтеза газообразного PdF6 в измеримых концентрациях.
В [22] исследовали фторид иридия(IV), полученный восстановлением гексафторида на горячих проволоках из иридия или вольфрама. Отмечено газовыделение из полученного препарата IrF4, нагреваемого в контейнере из стекла пирекс при ~453 K, и визуально его взаимодействие со стеклом [22]. Очевидно, считать эту температуру началом возгонки тетрафторида не следует.
При масс-спектрометрическом исследовании состава продуктов испарения фторида иридия(IV) из эффузионной камеры при 573–773 K [22] были зарегистрированы масс-спектры, отвечающие только молекулам IrF4, причем при высоких температурах происходило удаление фтора, образование Ir2F6(к) и в итоге металлического иридия. Можно дать две оценки давления насыщенного пара IrF4: ≥2.8 × 10–6 атм при 654 K по данным этой работы (табл. 1 и 2) исходя из верхнего предела давления при молекулярном истечении при 573 K [22] ≤10–5 атм. Этим величинам отвечают неравенства 204 ≥ ΔsH°(IrF4, 0 K) ≥ 173 кДж/моль. Принятое значение 188 ± 10 кДж/моль соответствует середине этого интервала, погрешность соответствует оценке точности определения давления коэффициентом ~5. Для ближайшего аналога ΔsH°(PtF4, 0 K) = 174.2 ± 2.9 кДж/моль [5]. Согласно предложенной величине энтальпии сублимации, стандартное значение энтальпии образования кристаллического тетрафторида иридия оказывается равным ΔfH°(IrF4(к), 0 K) = = –678 ± 13 кДж/моль.
Подробности о том, в виде каких молекул удаляется фтор при 773 K, в [22] не приведены. Расчет давления фтора по константе равновесия реакции
В этом же опыте при 373–573 K [22] обнаружено наличие в паре IrF5 и, возможно, его полимеров. В [22] это объясняется возможным присутствием примеси фторида иридия(V), но может быть и следствием диспропорционирования фторида иридия(IV) по реакции:
Диспропорционирование Ir2F6(к) по реакции (6) рассмотрено ранее. Таким образом, предположение о его термической диссоциации выше 250°C по реакции [23]:
Комбинация энтальпий реакций (5), (6), определенных по данным опытов 1 и 3 [2, 3] при низких температурах, дает ΔrH°((4), 0 K) = 206.4 кДж/моль и в пределах погрешностей хорошо согласуется с величиной ΔrH°((4), 0 K) = 217.7 ± 8.6 кДж/моль, рассчитанной по данным опыта 2. Это означает близость активности Ir(к) к единице в опытах 1–3 при всех температурах [2, 3] (см. выше). Поэтому окончательно принята величина ΔfH°(Ir2F6(к), 0 K) = –1024.1 ± 15.5 кДж/моль, основанная на энтальпии реакции (6), полученной по большему числу измерений.
Хотя теоретические расчеты предсказывают существование высшего фторида IrF7 [24], энтальпия разрыва связи $\Delta H_{{298}}^{^\circ }$(IrF6–F) вряд ли превысит $\Delta H_{{298}}^{^\circ }$(PtF5–F) = 164 кДж/моль [12, 20]. Газообразные низшие фториды иридия(I и II) могут быть легко получены фторированием металла при малых давлениях фтора и относительно высоких температурах. Синтез этих кристаллических фторидов иридия, термодинамически неустойчивых из-за диспропорционирования, может оказаться крайне сложным.
ЗАКЛЮЧЕНИЕ
Полученные в настоящей работе данные по энтальпиям образования фторидов иридия приведены в табл. 4.
Величины с приведенными погрешностями (95%-ный доверительный интервал) представляются вполне надежными и могут быть включены в справочные базы данных и использоваться в термодинамических расчетах технологических процессов [25, 26]. Погрешности менее точных величин, носящих ориентировочный характер, не указаны, но сами величины представляются полезными при планировании экспериментов по их уточнению.
Список литературы
Dzhalavyan A.V., Rakov E.G., Dudin A.S. // Russ. Chem. Rev. 1983. V. 52. № 10. P. 960. [Джалавян А.Б., Раков Э.Г., Дудин А.С. // Успехи химии. 1983. Т. 52. № 10. С. 1676.] https://doi.org/10.1070/RC1983v052n10ABEH002908
Бондаренко А.А. Масс-спектральные термодинамические исследования в условиях напуска сильных фторирующих агентов. Дис. … канд. хим. наук. М., 1987. 144 с.
Бондаренко А.А. Масс-спектральные термодинамические исследования в условиях напуска сильных фторирующих агентов. Автореф. дис. … канд. хим. наук. М., 1987. 16 с.
Mann J.B. // J. Chem. Phys. 1967. V. 46. P. 1646. https://doi.org/10.1063/1.1840917
Tressaud A., Pintchoovski F., Lozano L. et al. // Mater. Res. Bull. 1976. V. 11. № 6. P. 689. https://doi.org/10.1016/0025-5408(76)90146-X
Nikitin M.I., Karpukhina E.V. // Russ. J. Inorg. Chem. 2007. V. 52. № 4. Р. 475. [Никитин М.И., Карпухина Е.В. // Журн. неорган. химии. 2007. Т. 52. № 3. С. 384.] https://doi.org/10.1134/s003602360704002x
Nikitin M.I. // Russ. J. Inorg. Chem. 2008. V. 53. № 8. Р. 1292. [Никитин М.И. // Журн. неорган. химии. 2008. Т. 53. № 8. С. 1386.] https://doi.org/10.1134/s0036023608080238
Коробов М.В. Газообразные неорганические фториды с высоким сродством к электрону. Дис. … докт. хим. наук. М., 1989. 317 с.
Bondarenko A.A., Korobov M.V., Mitkin V.N., Sido-rov L.N. // J. Chem. Thermodyn. 1988. V. 20. P. 299.https://doi.org/10.1016/0021-9614(88)90125-5
Zmbov K.F., Margrave J.L. // J. Inorg. Nucl. Chem. 1967. V. 29. P. 673. https://doi.org/10.1016/0022-1902(67)80322-1
Диаграммы состояния двойных металлических систем: справочник / Под ред. Лякишева Н.П. М.: Машиностроение, 1996. Т. 1–3. 996 с.
Nikitin M.I., Karpukhina E.N. // Russ. J. Inorg. Chem. 2007. V. 52. № 3. Р. 334. [Никитин М. И., Карпухина Е.В. // Журн. неорган. химии. 2007. Т. 52. № 4. С. 531.]https://doi.org/10.1134/s0036023607030072
Ruff O., Fischer J. // Z. Anorg. Allg. Chem. 1929. V. 179. № 1. P. 161. https://doi.org/10.1002/zaac.19291790113
Binneweis M., Milke E. Thermochemical Data of Elements and Compounds. 2002. P. 523. https://doi.org/10.1002/9783527618347
Раков Э.Г., Джалавян А.В., Дудин А.С. Тез. докл. II совещания по химии и технологии редких и рассеянных элементов. Ереван, 1981. С. 93.
Термические константы веществ. Справочник в 10 выпусках / Под ред. Глушко В.П. М.: ВИНИТИ, 1974. Т. 7. Ч. 1.
Cady G.H., Hargreaves G.B. // J. Chem. Soc. 1961. P. 1063. https://doi.org/10.1039/jr9610001568
Bartlett N., Lohmann D.H. // Proc. Chem. Soc. 1962. P. 115.
Бартлет Н. // Синтезы неорганических соединений. М.: Мир, Т. II. 1967. С. 439.
Nikitin M.I., Zbezhneva S.G. // Russ. High Temperature. 2012. V. 50. № 2. P. 186. [Никитин М.И., Збежнева C.Г. // ТВТ. 2012. Т. 50. № 2. С. 204.] https://doi.org/10.1134/S0018151X12020125
Chernick C.L., Claasen H.H., Weinstock B. // J. Am. Chem. Soc. Commun. 1961. V. 83. P. 1365.
Sunder W.A., Falconer W.E. // Inorg. Nucl. Chem. Letters. 1972. V. 8. № 6. P. 537. https://doi.org/10.1016/0020-1650(72)80136-3
Robinson P.L., Westland G.J. // J. Chem. Soc. 1956. P. 4481. https://doi.org/1039/jr9560004481.
Riedel S., Kaupp M. // Chem. Int. Ed. 2006. V. 45. P. 3708. https://doi.https://doi.org/10.1002/anie.200600274
Maklin B.A., Withers J.C. // Pгoc. II Intern. Conf. Chem. Vapor Deposition (Los Angeles). N.Y. 1970. P. 161.
Sump K.R., Howard B.D. // Pгoc. II Intern. Conf. Chem. Vapor Deposition (Los Angeles). N.Y. 1970. P. 521.
Кузнецов С.В. Газообразные неорганические фториды с высоким сродством к электрону. Дис. … канд. хим. наук. М., 1987. 157 с.
JANAF https://janaf.nist.gov/
Термодинамические свойства индивидуальных веществ / Под ред. Глушко В.П. М.: Наука, 1982. Т. 3. Кн. 2. 400 с.
Гурвич Л.В. // Вестн. АН СССР. 1983. № 3. С. 54.
Дополнительные материалы отсутствуют.
Инструменты
Журнал неорганической химии
