Влияние профиля выработки мишени на свойства пленок молибдена
1263
Журнал прикладной химии. 2019. Т. 92. Вып. 10
УДК 66.088
ВЛИЯНИЕ ПРОФИЛЯ ВЫРАБОТКИ МИШЕНИ
НА СВОЙСТВА ПЛЕНОК МОЛИБДЕНА
© А. М. Минкин1, Н. А. Медведева2, Д. Д. Ларионов1, А. А. Кетов3*, Я. И. Вайсман3
1 Пермская научно-производственная приборостроительная компания,
614990, г. Пермь, ул. 25 Октября, д. 106
2 Пермский государственный национальный исследовательский университет,
614990, г. Пермь, ул. Букирева, д. 15
3 Пермский национальный исследовательский политехнический университет,
614990, г. Пермь, Комсомольский пр., д. 29
* Е-mail: alexander_ketov@mail.ru
Поступила в Редакцию 28 марта 2019 г.
После доработки 25 мая 2019 г.
Принята к публикации 24 июня 2019 г.
Исследовано влияние профиля зоны распыления мишени на структуру и свойства пленок молибдена,
полученных магнетронным распылением при стабилизации разряда по току и мощности. Показано,
что полученные пленки характеризуются текстурой (110) и столбчатой микроструктурой по тол-
щине. Изучены физико-механические свойства пленок (твердость, упругопластические характери-
стики). Наблюдается снижение пластичности пленок молибдена при увеличении выработки мишени.
Показана взаимосвязь между параметрами осаждения пленки и скоростью ее анодного растворения
в кислой среде с точки зрения микроструктуры молибдена.
Ключевые слова: молибден; наноструктуры; зона эрозии мишени; наноиндентирование; анодное
растворение
DOI: 10.1134/S0044461819100050
Благодаря своим уникальным свойствам: опти-
Наиболее распространенным методом получения
ческой прозрачности, механической прочности и
тонкопленочных покрытий является магнетронное на-
термостойкости — стекло широко используется для
пыление. При этом следует учитывать, что существует
изготовления микро- и наномеханических систем,
множество факторов, влияющих на свойства получае-
микрофлюидных чипов и микрооптоэлектромехани-
мого покрытия, например, ток и напряжение разряда,
ческих устройств на наноструктурах. Для создания
давление плазмообразующего газа и др. В настоящее
подобных устройств чаще всего применяются методы
время практически отсутствуют данные о влиянии на
сухого плазмохимического травления во фторсодер-
свойства пленок профиля зоны эрозии катода-мишени.
жащих средах [1] или жидкостного химического трав-
Формирование зоны выработки на поверхности
ления через металлическую маску, например, пленку
мишени происходит в результате ее распыления вы-
молибдена [2]. В литературе [3] выделяют несколько
сокоэнергетическими ионами рабочего газа, образо-
факторов, ограничивающих процесс глубокого жид-
ванными в плазме аномального тлеющего разряда [4].
костного травления стекла: точечные дефекты и де-
Одновременно с атомами молибдена с поверхности
фекты в виде надрезов, которые появляются на краях
катода эмитируются вторичные электроны согласно
вытравленных структур. Вероятно, что появление
схеме [5]
вышеуказанных дефектов связано с особенностью
Ar+ + Mosurface → Ar + e + Mo-surface.
коррозионно-электрохимического поведения пленок
молибдена в растворах кислот, а также с их механи-
По мере увеличения глубины эрозии происходит
ческими свойствами.
изменение плотности плазмы из-за возрастания маг-
1264
Минкин А. М. и др.
нитного поля, которое отвечает за захват вторичных
но рассеивающей области (ОКР) кристаллитов и ве-
электронов.
личину микродеформации решетки определяли по
Целью данной работы являлось изучение влия-
стандартной методике [6]. Коррекция на инструмен-
ния профиля выработки мишени на механические и
тальное уширение выполнена при помощи эталонно-
электрохимические характеристики пленок молиб-
го образца оксида алюминия Al2O3.
дена.
Механические свойства пленок исследовали ме-
тодом наноиндентирования на приборе NanoTest-600
по методике Оливера-Фарра. Испытания проводили с
Экспериментальная часть
использованием трехгранной пирамиды Берковича с
Пленки молибдена толщиной 0.8 ± 0.2 мкм оса-
максимальной силой нагрузки 25.04 мН. Для каждого
ждали на пластины из кварцевого стекла марки
образца проводили 10 серий индентирования, глуби-
КУ-1 методом магнетронного распыления на посто-
на внедрения индентора составляла 35% от толщины
янном токе в вакуумной установке НИКА-2012ТН.
исследуемой пленки. Подложка не оказывала замет-
Остаточное давление в вакуумной камере было не вы-
ного влияния на измеряемые величины.
ше 10-3 Па, во время напыления P ≈ 7.7 Па. Источник
Поляризационные измерения пленок молибдена в
питания разряда магнетронной распылительной си-
анодной области потенциалов проводили в потенцио-
стемы во время экспериментов работал как в режиме
динамическом режиме (скорость развертки потен-
стабилизации тока I 2.2 А, так и при мощности W
циала ν = 2 мВ·с-1) на потенциостате-гальваноста-
разряда 800 Вт. При напылении использовались аргон
те с встроенным частотным анализатором Solartron
высшего сорта (99.999%) и мишени молибдена чисто-
1280C. Рабочий раствор азотной кислоты (1 M HNO3)
той 99.95% с глубиной эрозии 0.00 ± 0.01, 1.21 ± 0.05
был приготовлен с использованием деионизирован-
и 4.66 ± 0.11 мм (рис. 1).
ной воды и кислоты квалификации ос.ч. Измерения
Измерения поверхности мишени проводили на
проведены в недеаэрированном растворе при ком-
координатно-измерительной машине DEA-Global
натной температуре. В качестве электрода сравне-
S07.10.07 под управлением PC-DMIS.
ния использовали насыщенный хлоридсеребряный
Исследования морфологии поверхности и тол-
электрод, вспомогательного — платиновый. Все
щины пленок выполняли с помощью сканирующего
потенциалы приведены относительно стандартного
электронного микроскопа Carl Zeiss FE-SEM Sigma
водородного электрода. Плотность тока пересчиты-
HD.
валась на видимую (геометрическую) поверхность
Рентгенографические исследования проводили
образцов.
на дифрактометре Bruker D8 AdvanceEco в CoKα1,2-
излучении (Fe-фильтр) в интервале углов 2θ = 15-
Обсуждение результатов
150° с шагом 0.025° при времени экспозиции в точке
80 с. Результаты измерений обрабатывали с помощью
Структура пленок. Сканирующая электронная
пакета New_Profile v.3.4. Линейный размер когерент-
микроскопия показала сходную морфологию по-
Рис. 1. Внешний вид мишени молибдена (а) и профиль выработки с различной глубиной распыления (б).
Влияние профиля выработки мишени на свойства пленок молибдена
1265

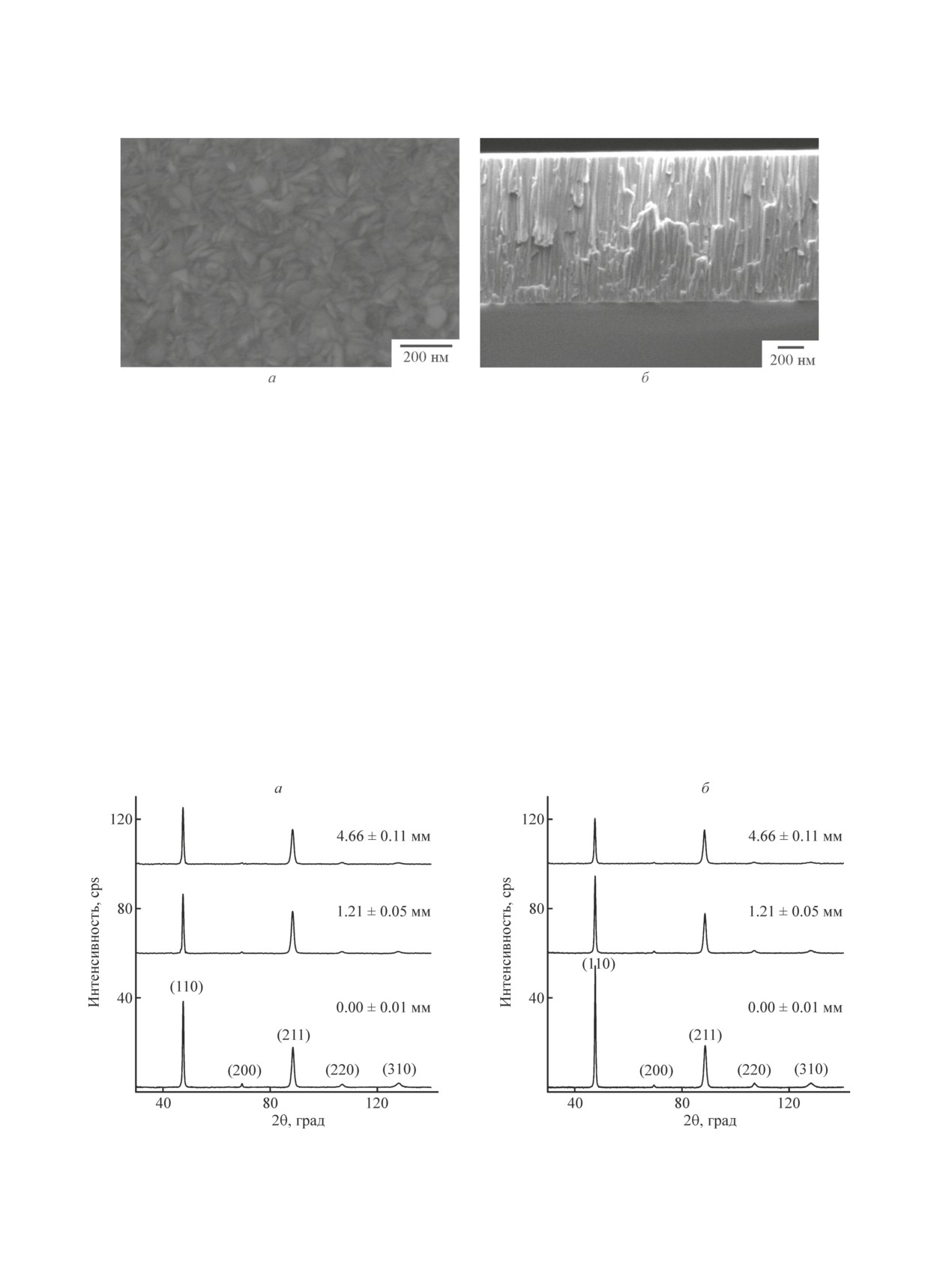

Рис. 2. Характерная микроструктура планарного (а) и поперечного (б) сечения пленок молибдена.
верхности для всех осажденных образцов (рис. 2).
рассчитанные по данным рентгеновской дифрактоме-
Морфоструктура пленок молибдена однородная
трии, приведены в табл. 1.
и сглаженная, просматриваются ограненные крис-
По результатам видно, что с ростом глубины эро-
таллоподобные образования. При исследовании ско-
зии до 1.21 ± 0.05 мм микродеформации резко увели-
ла (рис. 2, б) заметна столбчатая структура кристал-
чиваются, а при дальнейшем росте эрозии остаются
литов.
практически неизменными. Средний размер кристал-
На рис. 3 представлены дифрактограммы пленок
литов для ориентации (110) изменяется немонотонно:
молибдена, из которых следует, что пленки имеют
сначала растет, а затем уменьшается. Также замечено
поликристаллическую структуру с текстурой (110),
влияние режимов стабилизации на величины ми-
все дифрактограммы имеют сходный вид.
кродеформаций и ОКР, однако данный факт требует
Для определения размера кристаллитов D и ве-
дальнейших исследований.
личины микродеформаций ε были выбраны диф-
Как можно заключить из данных, приведенных
ракционные линии первого и второго порядков от
в табл. 1, скорость напыления пленки уменьшается
плоскостей (110). Характеристики пленок молибдена,
с увеличением глубины эрозии мишени. Скорость
Рис. 3. Дифрактограммы пленок молибдена, полученных при параметрах магнетронного разряда 800 Вт (а), 2.2 А
(б) и различной глубине эрозии мишени.
1266
Минкин А. М. и др.
Таблица 1
Размер кристаллитов D и величина микродеформаций ε пленок молибдена, полученных при различных
параметрах осаждения
Режим
Глубина
Скорость
Параметры разряда
Параметры микроструктуры
стабилизации
эрозии, мм
напыления, нм·с-1
W, Вт
I, А
E, В
D, нм
ε, %
Мощность
0.00 ± 0.01
2.8 ± 0.3
800
2.1
381
64.8 ± 1.2
0.451 ± 0.028
»
1.21 ± 0.05
2.4 ± 0.1
800
2.3
343
75.6 ± 0.8
0.505 ± 0.015
»
4.66 ± 0.11
1.6 ± 0.2
800
3.1
254
67.0 ± 1.9
0.513 ± 0.039
Ток
0.00 ± 0.01
3.0 ± 0.2
840
2.2
382
74.3 ± 0.6
0.387 ± 0.018
»
1.21 ± 0.05
2.6 ± 0.2
741
2.2
337
76.0 ± 1.5
0.483 ± 0.023
»
4.66 ± 0.11
1.3 ± 0.3
559
2.2
254
49.6 ± 2.1
0.483 ± 0.029
напыления ν зависит от количества и энергии ионов
В случае, когда ионная бомбардировка мише-
аргона, бомбардирующих поверхность мишени, и
ни усиливается, закономерно увеличивается число
выражается уравнением [7]
дефектов в пленке, т. е. микроискажения решетки.
Отметим также, что уменьшение размера кристалли-
тов при изменении глубины эрозии от 1.21 ± 0.05 до
N
4.66 ± 0.11 мм, вероятно, обусловлено уменьшением
поверхностной диффузии (подвижности) из-за сни-
где ju — плотность ионного тока; Y — коэффициент
жения энергии распыленных атомов молибдена.
распыления; NA — число Авогадро; AMo, ρMo — атом-
Механические свойства. В работе [8] оценивалась
ная масса и плотность молибдена соответственно.
твердость нанокристаллической пленки молибдена
Таким образом, несмотря на повышение плотно-
толщиной 2 мкм, которая составила 8.5 ГПа, что зна-
сти плазмы, обусловленное увеличением индукции
чительно выше, чем в случае массивных образцов
магнитного поля в зоне эрозии мишени, наблюдается
молибдена (твердость H = 2 ГПа, модуль упругости
снижение скорости напыления, вызванное умень-
E = 320 ГПа). Как показано в табл. 2, твердость осаж-
шением коэффициента распыления Y и напряжения
денных пленок сопоставима с ранее полученными
разряда E (табл. 1), которые связаны между собой
результатами. Также следует отметить, что изменение
выражением [7]
твердости пленки качественно соответствует зави-
симости размера кристаллитов от глубины эрозии
мишени.
Твердость и модуль упругости являются параме-
где β, γ — коэффициенты, зависящие от массы и угла
трами, определяющими такую характеристику мате-
падения бомбардирующих ионов; Eсуб — энергия
риала, как пластичность δH, которая в соответствии
сублимации.
с [9] определяется уравнением
Таблица 2
Механические свойства пленок молибдена, полученных при различных параметрах осаждения
Модуль упругости E,
Упругая деформация
Режим стабилизации
Глубина эрозии, мм
Твердость H, ГПа
ГПа
разрушения H/E
Мощность
0.00 ± 0.01
7.72 ± 0.16
102.4 ± 5.4
0.075 ± 0.002
»
1.21 ± 0.05
7.96 ± 0.08
112.6 ± 0.5
0.071 ± 0.001
»
4.66 ± 0.11
7.66 ± 0.16
92.4 ± 0.9
0.083 ± 0.001
Ток
0.00 ± 0.01
8.13 ± 0.20
108.3 ± 2.8
0.075 ± 0.001
»
1.21 ± 0.05
8.23 ± 0.27
98.9 ± 2.8
0.083 ± 0.001
»
4.66 ± 0.11
7.50 ± 0.13
81.7 ± 0.5
0.092 ± 0.001
Влияние профиля выработки мишени на свойства пленок молибдена
1267
описанные в литературе 0.053-0.064 В для растворов
с рН 0.3-2.1. Это свидетельствует о затруднении про-
цесса анодного растворения молибденовых пленок в
Рост значения твердости и уменьшение модуля
азотнокислом растворе. Растворение пленки — это
упругости свидетельствуют о снижении пластично-
переход молибдена в раствор в виде катионов Mo3+
сти пленок. Анализ полученных экспериментальных
согласно уравнению
данных показывает, что в целом с увеличением глу-
Мо0 - 3е → Mo3+.
бины эрозии мишени происходит снижение пластич-
ности пленок молибдена, вероятно, из-за уменьшения
Необходимо дополнительно учитывать и химиче-
размера кристаллитов.
ское взаимодействие молибдена с азотной кислотой,
Отметим, что снижение пластичности увеличивает
в ходе которого накапливаются анионы MoO42-, а так-
склонность пленки к трещинообразованию и даже
же возможен их переход в изополианионы молибде-
разрушению, которое может наблюдаться на краю
на(IV) Mo7O246- при потенциалах выше 0.7 В [10, 11]:
покрытия в области растворения боковой стенки эле-
ментов, формируемых на стеклянной подложке в
Мо0 + 2HNO3 → H2MoO4 + 2NO,
процессе изотропного травления (рис. 4).
7MoO42- + 8H+ → Mo7O246- + 4H2O.
Электрохимическое поведение пленок. На ано-
дных потенциодинамических кривых (рис. 5) мож-
Однако стоит отметить, что изополианион
но отметить несколько участков, соответствующих
Mo7O246- подвержен и другим взаимным переходам.
процессу растворения пленок и формированию на
В целом процесс растворения протекает от стацио-
их поверхности различных кислородсодержащих
нарного потенциала до потенциала начала пассива-
соединений, т. е. области активного растворения и
ции (ЕНП).
активно-пассивного перехода. Область активного рас-
После достижения ЕНП наблюдается область пе-
творения — это линейный участок, описывающийся
рехода металла в пассивное состояние (ЕП), которая
уравнением Тафеля [10], протяженность которого от
характеризуется снижением скорости растворения
0.44 до 0.50 В с наклоном 0.110-0.120 В и от 0.15 до
и формированием термодинамически устойчивых
0.35 В с наклоном 0.115-0.123 В для пленок молиб-
оксидных фаз. Эти процессы протекают на поверх-
дена, полученных при магнетронном разряде 800 Вт
ности пленок молибдена до потенциала, соответ-
и 2.2 А соответственно. Существенным является тот
ствующего полной пассивации. Наличие двух ки-
факт, что полученные значения наклонов выше, чем
нетических участков в интервале потенциалов от
Рис. 4. Разрушение защитной пленки молибдена при длительном травлении стекла (а) и схематичное изображение
области после травления (б).
1268
Минкин А. М. и др.
Рис. 5. Анодные поляризационные кривые в 1 М растворе HNO3 пленок молибдена, полученных при параметрах
разряда 800 Вт (а), 2.2 А (б) и различной глубине эрозии мишени.
ЕНП до ЕП связано с двустадийностью процесса. На
Данный процесс, по-видимому, является одной из
первой стадии наблюдается резкое падение анодного
причин разрушения пассивной пленки на поверхно-
тока при неизменном значении потенциала, что, ве-
сти металлического молибдена.
роятно, объясняется формированием оксидного слоя
Измеренные по потенциодинамическим кривым
МоО(3-х)·nH2O (x - 1) на поверхности молибденовой
параметры пассивации пленок молибдена приведены
пленки по уравнению [12]
в табл. 3.
Отметим, что независимо от режима стабилизации
Mo + (3 - x)H2O → MoO(3-x) + (6 - 2x)H+ + (6 - 2x)e.
магнетронного разряда с ростом глубины эрозии ми-
шени величина критического тока пассивации умень-
Далее на анодных кривых наблюдается участок,
шается, т. е. замедляется анодный процесс коррозии.
заканчивающийся потенциалом полной запассивиро-
По мнению авторов [14, 15], повышение коррозион-
ванности (ЕП), наклон которого обусловлен электро-
ной стойкости пленок молибдена связано с ускорен-
химическим восстановлением ионов NO3- c образо-
ным формированием сплошной пассивной пленки по
ванием HNO2 по реакции [13]
границам кристаллитов, которая обеспечивает защи-
NO3- + 3H+ + 2e → HNO2 + H2O.
ту, так как известно [16], что область вблизи границ
Таблица 3
Параметры анодного растворения в 1 М растворе HNO3 пленок молибдена
Критический ток
Режим
Глубина
Потенциал начала
Потенциал
Ток пассивации
пассивации iкр·10-2,
стабилизации
эрозии, мм
пассивации EНП, В
пассивации EП, В
iП·10-4, А·см
-2
А·см-2
Мощность
0.00 ± 0.01
0.88 ± 0.05
2.46 ± 0.12
1.91 ± 0.02
1.07 ± 0.07
»
1.21 ± 0.05
1.08 ± 0.02
1.94 ± 0.08
1.94 ± 0.08
8.97 ± 0.13
»
4.66 ± 0.11
1.05 ± 0.03
1.86 ± 0.15
1.44 ± 0.06
0.63 ± 0.08
Ток
0.00 ± 0.01
1.10 ± 0.06
3.12 ± 0.10
1.71 ± 0.04
2.25 ± 0.15
»
1.21 ± 0.05
0.85 ± 0.04
1.73 ± 0.14
1.69 ± 0.06
1.84 ± 0.07
»
4.66 ± 0.11
0.83 ± 0.03
1.27 ± 0.09
1.63 ± 0.05
0.41 ± 0.05
Влияние профиля выработки мишени на свойства пленок молибдена
1269
кристаллитов характеризуется высокой плотностью
Список литературы
зернограничных дефектов, которые проявляются в
[1] Осипов А. А., Александров С. Е., Осипов А. А.,
виде микродеформаций. Следует отметить, что при
Березенко В. И. Разработка процесса сквозного,
глубине эрозии мишени более 1.21 ± 0.05 мм пара-
скоростного плазмохимического травления мо-
метры пассивации iкр и ЕНП для пленок остаются
нокристаллического кварца в газовой смеси SF6/
относительно постоянными, как и уровень микроде-
O2 // ЖПХ. 2018. Т. 91. № 8. С. 1104-1110. https://
формаций решетки кристаллитов.
doi.org/10.1134/S0044461818080029 [Osipov A. A.,
Alexandrov S. E., Osipov Ar. A., Berezenko V. I.
Development of Process for Fast Plasma-Chemical
Выводы
Through Etching of Single-Crystal Quartz in SF6/
Результаты данной работы показывают, что глуби-
O2 Gas Mixture // Russ. J. Appl. Chem. 2018.
на зоны выработки мишени, как и метод стабилиза-
V. 91. N 8. P. 1255-1261]. https://doi.org/10.1134/
ции разряда, оказывают влияние на субструктурные
S1070427218080025
характеристики получаемых тонких пленок и, следо-
[2] Ceyssens F., Puers R. Deep etching of glass wa-
вательно, приводят к изменению их свойств.
fers using sputtered molybdenum masks // J.
Установлено, что с увеличением глубины эрозии
Micromech. Microeng. 2009. V. 19. P. 6. https://doi.
происходит снижение твердости и пластичности пле-
org/10.1088/0960-1317/19/6/067001
[3] Iliescu C., Chen B., Miao J. Deep wet etching-through
нок молибдена.
1mm pyrex glass wafer for microfluidic applications
Определены оптимальные условия распыления
// 20th IEEE Int. Conf. on Micro Electro Mechanical
мишени: режим стабилизации по току и глуби-
Systems (MEMS), 2007. P. 393-936. https://doi.
на эрозии более 1 мм, обеспечивающие снижение
org/10.1109/MEMSYS.2007.4433150
электрохимической коррозии нанокристалических
[4] Дьяконов А. Г. Магнитные поля в перенастраива-
пленок молибдена в растворе 1 M азотной кислоты.
емой магнетронной распылительной системе //
Наблюдаемое повышение коррозионной стойкости
Вестн. Иркут. гос. техн. ун-та. 2013. № 8. С. 185-190.
можно объяснить увеличением объема межзерен-
[5] Смирнов Б. М., Терешонок Д. В. Ступенчатая ио-
ного пространства и связанной с ним дефектности
низация в катодном слое тлеющего разряда в ар-
структуры, которая приводит к ускорению процесса
гоне // Теплофизика высоких температур. 2014.
формирования защитной пассивной пленки.
Т. 52. № 6. С. 809-814. https://doi.org/10.7868/
S0040364414060155
[6] Любимова Л. Л. Методика рентгенометрического
Финансирование работы
анализа внутриструктурных напряжений // Изв.
Работа выполнена при финансовой поддержке
Том. политехн. ун-та. 2003. Т. 306. № 4. С. 72-77.
программы «УМНИК» АО «ПНППК», дог. № 36/0-
[7] Дружков С. С. Математическое моделирование
70-Д.
процесса магнетронного распыления // Вестн.
Уфим. гос. авиац. техн. ун-та. 2013. Т. 17. № 8.
Конфликт интересов
С. 137-142.
[8] Firstov S. A., Rogul T. G., Dub S. N., Svetchnicov V. L.,
Авторы заявляют об отсутствии конфликта инте-
Zandbergen H. W. Structure, mechanical behavior and
ресов, требующего раскрытия в данной статье.
nanohardness of chromium and molybdenum pro-
duced by magnetron sputtering // Metallic Materials
Информация об авторах
with High Structural Efficiency. NATO Sci. Ser. II:
Mathematics, Physics and Chemistry. V. 146. P. 341-
Минкин Александр Михайлович, аспирант, ORCID:
346. https://doi.org/10.1007/1-4020-2112-7_34
https://orcid.org/0000-0003-4322-885X
[9] Юркова А. И., Белоцкий А. В., Бякова А. В.,
Медведева Наталья Александровна, к.х.н., до-
Мильман Ю. В. Механические свойства нанострук-
цент, ORCID: https://orcid.org/0000-0002-0042-5418
турного железа, полученного интенсивной пла-
Ларионов Дмитрий Денисович, аспирант, ORCID:
стической деформацией трением // Наносистеми,
https://orcid.org/0000-0001-7795-0424
наноматеріали, нанотехнології. 2009. T. 7. № 2.
Кетов Александр Анатольевич, д.т.н., проф.,
C. 619-632.
ORCID: https://orcid.org/0000-0002-5472-2194
[10] Bard A. J., Faulkner L. R. Electrochemical Methods:
Вайсман Яков Иосифович, д.мед.н., проф., ORCID:
Fundamentals and Applications. New York: John
Wiley & Sons, 2001. P.810.
https://orcid.org/0000-0003-4700-030X
1270
Минкин А. М. и др.
[11] Lyon S. B. Corrosion of Molybdenum and its Alloys //
[14] Qin L., Lian J., Jiang Q. Effect of grain size on cor-
Shreir′s Corrosion. 2010. V. 3. P. 2157-2167. https://
rosion behavior of electrodeposited bulk nanocrystal-
doi.org/10.1016/B978-044452787-5.00106-2
line Ni // Transactions Nonferrous Metals Soc. China.
[12] Maslennikov A., Fourest B., David F., Masson M.
2010. V. 20. N 1. P. 82-89. https://doi.org/10.1016/
Electrochemical dissolution of simulated “white
S1003-6326(09)60101-1
inclusions”.Kinetics and material balance for Mo,
[15] Wang L., Zhang J., Gao Y., Hu L., Xu T. Grain size
Re, Ru metals and their alloys during electrochem-
effect in corrosion behavior of electrodeposited nano-
ical dissolution in nitric acid // Radiochim. Acta.
crystalline Ni coatings in alkaline solution // Scripta
2003. V. 91. P. 761-768. https://doi.org/10.1524/
Materialia. 2006. V. 55. N 7. P. 657-660. https://doi.
ract.91.12.761.23426
org/10.1016/j.scriptamat.2006.04.009
[13] Maslennikov A., Fourest B., David F., Masson M.
[16] Дударев Е. Ф., Бакач Г. П., Грабовецкая Г. П.
Electrochemical dissolution of simulated “white in-
Колобов Ю. Р., Кашин О. А., Чернова Л. В.
clusions” in nitric acid. Linear voltammetry study
Деформационное поведение и локализация пласти-
with Mo, Re, Ru metals and their alloys electrodes //
ческой деформации на мезо- и макромасштабных
Radiochim. Acta. 2003. V. 91. P. 419-425. https://doi.
уровнях в субмикрокристаллическом титане // Физ.
org/10.1524/ract.91.7.419.20014
мезомеханика. 2001. Т. 4. № 1. С. 97-104.
