Доклады Российской академии наук. Науки о Земле, 2023, T. 509, № 2, стр. 208-214

Субщелочные базальтоиды в ультрамафитах массива Рай-Из (Полярный Урал) и их петрогенетическое значение

Н. В. Вахрушева^1, *, К. С. Иванов¹, член-корреспондент РАН В. Н. Пучков¹, П. Б. Ширяев¹

¹ Институт геологии и геохимии им. А.Н. Заварицкого Уральского отделения Российской академии наук
Екатеринбург, Россия

Поступила в редакцию 09.11.2022
После доработки 08.12.2022
Принята к публикации 10.12.2022

EDN: NXOLBK
DOI: 10.31857/S2686739722602538

Аннотация

Исследованы состав и возраст субщелочных долеритов, локализованных в хромитоносных ультрамафитах массива Рай-Из. Долериты фиксируют зоны тектонических нарушений в пределах ультрамафитов и не выходят за их пределы, пространственно тяготея к месторождениям и проявлениям хромовых руд. Для изученных пород характерны повышенные содержания щелочей, TiO₂, P₂O₅, обогащение крупноионными литофильными элементами и Th; сумма REE варьирует от 103.3 до 164.2 г/т; (La/Sm)_n = 1.3‒1.7. Определен возраст субщелочных долеритов ⁴⁰Ar/³⁹Ar-методом (402.7 ± 3.8 млн лет). В это время произошла глубокая метаморфическая переработка ультрамафитов большей части массива Рай-Из с формированием хромового оруденения высокохромистого типа и обособлением в зонах разгрузки жильной серии субщелочных долеритов.

Ключевые слова: субщелочные долериты, ультрамафиты, хромит, Полярный Урал, ⁴⁰Ar/³⁹Ar-датирование, палеозой

Полярноуральские офиолитовые массивы Рай-Из и Войкаро-Сынинский расположены в основании корово-мантийного разреза Войкарской палеозойской палеоостроводужной зоны, надвинутой по Главному Уральскому глубинному разлому на край Восточно-Европейского континента. Совместно с массивом Сыум-Кеу они слагают крупнейший в мире офиолитовый мафит-ультрамафитовый пояс, протяженностью более 400 км. Массив Рай-Из не только вмещает самое крупное в России месторождение хромовых руд Центральное, но и представляет уникальный объект для исследования геологии и метаморфизма ультрамафитов и мафитов ([1, 2] и др.). В последние годы массив привлекает внимание находками в хромититах алмазов и других минералов, формировавшихся при сверхвысоких давлениях ([3] и др.).

Впервые субщелочные долериты среди ультрамафитов массива Рай-Из диагностированы А.Н. Заварицким как жильный роговообманковый диабаз [4]. Описания находок базальтоидов повышенной щелочности все чаще появляются в публикациях, посвященных различным офиолитовым комплексам мира ([5–9] и др.), в том числе и хромитоносным [10]. Ранее, в хромитоносном дунит-гарцбургитовом комплексе Наранского массива (Монголия) нами были выделены многочисленные маломощные дайки базанитов и меланефелинитов [11], которые, как и на Рай-Изе, здесь пространственно тяготеют к рудопроявлениям хромовых руд.

В [13] приведены геохимические характеристики и результаты ⁴⁰Ar/³⁹Ar-датирования (313 млн лет) даек эссексит-долеритов, близких по геохимическим характеристикам к изученным долеритам и секущих диориты Собского комплекса ранне-среднедевонского возраста (410–393 млн лет [14]), расположенного южнее массива Рай-Из (рис. 1).

Рис. 1.

Геологическая схема массива Рай-Из (по данным [1, 2, 12] с изменениями). 1‒3 – райизско-войкарский дунит-гарцбургитовый комплекс: 1 – дуниты, 2 – гарцбургиты, 3 – нерасчлененный дунит-гарцбургитовый комплекс; 4 – Центральная зона метаморфизма; 5 – полосчатость и направление ее падения; 6‒7 –дунит-верлит-клинопироксенит-габбровый комплекс: 6 – нерасчлененные дуниты, верлиты, клинопироксениты, 7 – габбро; 8 – плагиограниты и тоналиты Собского комплекса; 9 – филлитовидные сланцы нижнего палеозоя; 10 – кристаллические сланцы и гнейсы хараматалоуского комплекса; 11 – зона серпентинитового меланжа; 12‒13 – разрывные нарушения: 12 – 1-го порядка, 13 – 2-го порядка; 14 – месторождения и рудопроявления хромитов; 15 – внемасштабные коренные выходы тел субщелочных долеритов; 16 ‒ массив Рай-Из; 17 – Войкаро-Сыньинский.

Среди ультрамафитов массива Рай-Из нами исследованы дайки субщелочных долеритов (рис. 1), их состав и изотопный возраст.

ГЕОЛОГИЧЕСКАЯ ПОЗИЦИЯ ДОЛЕРИТОВ

В пределах месторождения хромовых руд Центральное долериты задокументированы в северном карьере (обнажение E-2006, см. рис. 1) среди серпентинитов Полойшорского разрыва, ограничивающим месторождение с северо-северо-востока. Выходы даек долеритов прослежены по простиранию (азимут простирания 315°) на 1.8 км, при мощности от 0.5 до 7 м. Долериты также задокументированы в выходе жильного тела среди метаультрамафитов на северо-западном простирании дайкового комплекса (обнажение Y-2176, см. рис. 1).

В 250 м к востоку от месторождения хромитов Западное найден коренной выход метагарцбургитов (амфибол-энстатит-оливиновых пород) с дайкой долерита (Y-4206). Мощность дайки 60‒70 см, юго-западный контакт задернован, азимут падения северо-восточного контакта 20°, угол падения 88°. Вдоль северо-восточного контакта наблюдается зона закалки, представленная гиалодолеритом, мощностью 2 см (см. приложение ESM_1.pdf).

В юго-западной части массива Рай-Из (к западу от месторождения № 214), коренные выходы долеритов прослежены по простиранию на 380 м (Y-144); видимая мощность тел варьирует от 6 до 11 м; азимут простирания 70°, контакты с ультрамафитами не обнажаются. За пределы ультрамафитов долериты не распространяются.

Из геологических наблюдений следует, что долериты фиксируют зоны тектонических нарушений внутри ультрамафитов и не выходят за их пределы, пространственно тяготея к месторождениям и проявлениям хромовых руд.

ПЕТРОГРАФИЯ

Среди изученных гипабиссальных пород выделяются три основные разновидности ‒ гиалодолерит из зоны закалки (Y-4206/1), тонкозернистый долерит пироксен-плагиоклазового состава (Y-4206/2-5) и амфиболовый долерит (E-2006, Y-2176, E-304, Y-144), в составе которого, кроме плагиоклаза и пироксена, присутствует амфибол в количестве 20‒30%.

Гиалодолерит (Y-4206/1) представлен темно-коричневой стекловатой основной массой с микропорфировыми вкрапленниками клинопироксена, плагиоклаза, титаномагнетита и, редко, оливина (см. приложение ESM_1.pdf). Вулканическое стекло составляет 85‒90% породы. Химический состав вулканического стекла выдержан и составляет: SiO₂ = 47.57–48.83; TiO₂ = 3.40–3.78; Al₂O₃ = 13.45–13.83; MgO = 4.03–4.20; MnO = = 0.20–0.31; FeO = 12.47–13.26; CaO = 8.07–8.25; Na₂O = 3.11–3.38; K₂O = 1.48–1.62; P₂O₅ = 1.41–1.50; SO₂ = 0.38–0.46 мас. %. Рамановскими спектрами установлено присутствие в вулканическом стекле воды (см. приложение ESM_2.pdf).

Плагиоклаз-пироксеновый долерит (Y-4206/2-5) – тонкозернистая порода микропорфировой структуры с микролитовым мезостазисом. Порода полностью раскристаллизована; в составе преобладают плагиоклаз (45‒50%) и клинопироксен (35‒40%) (см. приложение ESM_1.pdf). Второстепенные минералы: биотит, амфибол и титаномагнетит, в количестве не более 3‒5% каждый. Основная масса пронизана скелетными микрокристаллами ильменита. При электронно-микроскопическом исследовании в основной массе идентифицированы многочисленные зерна апатита, размером менее 0.01 мм.

Амфиболовые долериты наиболее распространены (Е-2006, Y-2176, Y-144, Е-304) и имеют две структурные разновидности – тонкозернистая микропорфировая из внешних частей жильных тел и равномернозернистая мелкозернистая из внутренних частей. Главные породообразующие минералы: плагиоклаз 30‒35%, клинопироксен 10‒15%, амфибол 20‒30%, биотит 3‒5%; второстепенные – калиевый полевой шпат, ильменит, титанит, гранат (андрадит); акцессорные – магнетит, апатит, хромшпинелид, циркон, бадделеит. Амфибол обрастает фенокристы клинопироксена и встречается в виде идиоморфных кристаллов коричневого цвета (см. приложение ESM_1.pdf). Вторичные изменения породы проявлены в соссюритизации плагиоклаза и незначительном развитии актинолита и хлорита.

Состав минералов определен на Cameca SX-100 в ИГГ УрО РАН (аналитики В.А. Булатов, И.А. Готтман). В плагиоклазе из гиалодолерита проявлена как прямая, так и осцилляторная зональность. В центре фенокристов с прямой зональностью минерал соответствует An_68–70, в краевых частях – An_66–64; в микролитах ‒ An_54–57. Плагиоклаз в плагиоклаз-пироксеновом долерите более кислый, чем в гиалодолерите, соответствуя An_52–57 в фенокристаллах и An_33–51 в микролитах. Основной плагиоклаз An_69–71 в амфиболовом долерите сохраняется лишь в центральных частях вкрапленников, последовательно обрастая андезином-олигоклазом An_49–14.

Клинопироксен соответствует титанистому авгиту Wo_36.6–45.4 En_32.2–45.5 Fs_13.6–23.2 (см. приложение ESM_3.pdf). Состав минерала идентичен во всех петрографических разновидностях долерита. Содержание глинозема варьирует от 2.01 до 6.02 мас. %; оксида титана – от 0.66 до 2.78 мас. %; магнезиальность Mg# = Mg × 100%/(Mg + Fe) составляет 65.8‒76.9 ат. %. В фенокристаллах клинопироксена проявлена зональность, которая характеризуется возрастанием от центра к краю зерна алюминия, титана, железа.

Амфибол – титанистый паргасит; содержание оксида титана в минерале составляет 1.7–3.9 мас. %, Al₂O₃ – 9.27‒10.77 мас. %; Mg# 56.0‒64.4%. В амфиболе, аналогично клинопироксену, наблюдается прямая корреляция между содержанием титана и алюминия. Состав минерала близок во всех петрографических разновидностях долерита (см. приложение ESM_3.pdf).

Оливин представлен единичными идиоморфными фенокристаллами и микролитами в гиалодолерите. В фенокристах проявлена зональность: от центра к краю зерна возрастает содержание FeO с 16.94 до 24.81 мас. %; MnO – c 0.24 до 0.48 мас. %; Mg# изменяется от 81.9 до 72.7%; количество оксида никеля убывает к краю с 0.19 до 0.06 мас. %. В микролитах оливин более железистый – FeO составляет 24.7–26.9 мас. %; Mg# 67.7‒70.0%.

Минералы биотитовой серии в исследованных долеритах относятся к ряду флогопит-аннит. Количество оксида титана в биотитах из плагиоклаз-пироксеновых долеритов изменяется от 2.7 до 4.8 мас. %, Mg# от 41.6 до 63.2%, тогда как в амфиболовых TiO₂ варьирует от 0.3 до 5.8 мас. %, Mg# от 21.5 до 65.6%.

Содержание основных компонентов в титаномагнетите из гиалодолерита и плагиоклаз-пироксенового долерита сопоставимо: FeO_общ = = 66.06‒73.87 мас. % и TiO₂ = 15.68‒18.55 мас. %. Количество Al₂O₃ изменяется от 3.08 до 5.77 мас. %. Титаномагнетит из гиалодолерита отличается повышенным содержанием MgO = 4.03‒5.73 мас. % и пониженным MnO = 0.32‒0.49 мас. %, по сравнению с минералом из плагиоклаз-пироксеновых долеритов, где MgO = 0.02‒0.80 мас. % и MnO = = 0.72‒1.16 мас. %. Результаты расчета минального состава титаномагнетита приведены в табл. 1.

Таблица 1.

Содержание миналов в титаномагнетите из долеритов массива Рай-Из

Порода	Содержание миналов, мол. %
Порода	Mgt	Usp	Spl	Mgf	Hc	Cul	Glx
Гиалодолерит	37.5‒42.4	48.3‒53.8	2.0‒2.6	1.2‒8.3	–	0.4‒0.6	0.3‒0.5
Долерит плагиоклаз- пироксеновый	33.8‒44.8	49.6‒59.7	–	0.0‒1.6	2.9‒4.3	0.4‒0.5	0.8‒1.3
Амфиболовый долерит	32.6‒76.0	21.5‒59.7	–	–	1.6‒8.1	0.6‒1.0	0.0‒1.1

Примечание. Mgt – магнетит, Usp – ульвошпинель, Spl – шпинель, Mgf – магнезиоферрит, Hc – герцинит, Cul – кулсонит, Glx – галаксит.

ГЕОХИМИЯ

Для исследованных долеритов характерны значительные вариации содержаний породообразующих оксидов. Сумма щелочей (Na₂O + K₂O) в породах изменяется от 1.90 до 6.04 мас. %, при преобладании натрия над калием (Na₂O/K₂O от 1.40 до 3.86). На TAS-диаграмме (рис. 2) гиалодолерит попал в поле трахибазальта. Плагиоклаз-пироксеновые долериты соответствуют по составу умеренно-щелочным пикробазальтам и трахибазальтам. Амфиболовые долериты из различных геологических тел заметно отличаются по составу: породы из обнажения Y-2006 (см. рис. 1) соответствуют щелочным пикритам, тогда как долериты, обнажающиеся за пределами месторождения (Y-2176), попадают в поле базальтов. Наиболее щелочными являются амфиболовые долериты юго-западной части массива (Y-144), соответствуя по составу трахибазальтам.

Рис. 2.

Классификационная диаграмма SiO₂‒ (Na₂O + K₂O) для долеритов массива Рай-Из [15]. Условные обозначения: 1 – гиалодолерит Y-4206/1; 2 – плагиоклаз-пироксеновый долерит Y-4206/2-5; 3–5 – амфиболовые долериты: 3 – Y-2176; 4 – E-2006; 5 – Y-144.

Содержания Na₂O и K₂O обратно пропорциональны MgO для всех типов долеритов. Для пород характерно повышенное содержание фосфора и титана: P₂O₅ = 0.62‒1.45; TiO₂ = 2.2‒3.6 мас. % (см. приложение ESM_4.pdf).

Характер распределения редкоземельных элементов, нормированных на хондрит [16], близок для всех изученных пород (рис. 3). Сумма REE варьирует от 103.3 до 164.2 г/т; (La/Sm)_n = 1.3‒1.7. Спектры тяжелых РЗЭ дифференцированы – отношение (Gd/Yb)_n составляет 1.83‒2.47 (см. приложение ESM_4.pdf).

Рис. 3.

Спектры распределения редкоземельных элементов, нормированных на хондрит, в долеритах массива Рай-Из. OIB – базальты океанических островов, E-MORB – обогащенный тип базальтов срединно-океанических хребтов, N-MORB – “нормальный” тип базальтов срединно-океанических хребтов. Составы OIB, E-MORB и N-MORB по [16].

Спектры распределения элементов-примесей (рис. 4), нормированных на примитивную мантию [16] для изученных долеритов, демонстрируют обогащение крупноионными литофильными элементами (Cs, Ba, Pb) и Th, а также наличие Ta–Nb-минимума и Pb- и P-максимумов.

Рис. 4.

Мультиэлементная диаграмма распределения элементов-примесей, нормированных на примитивную мантию [16], в долеритах массива Рай-Из.

Несмотря на петрографические различия и вариации главных петрогенных оксидов в долеритах массива Рай-Из, геохимические характеристики исследованных пород близки, что позволяет отнести их к продуктам единого магматического события.

Изотопный возраст изучен для амфиболового долерита Е-2006/1 (см. рис. 1). ⁴⁰Ar/³⁹Ar-датирование показало (рис. 5), что в высокотемпературной части возрастного спектра выделилось плато, характеризующееся 76% выделенного ³⁹Ar и значением 402.7 ± 3.8 млн лет. Датирование проводилось в Институте геологии и минералогии СО РАН под руководством А.В. Травина по методике [17]. Долериты образовались в гипабиссальных условиях, что предполагает их быстрое остывание. Поэтому фиксируемые ⁴⁰Ar/³⁹Ar-датировки должны соответствовать времени их формирования.

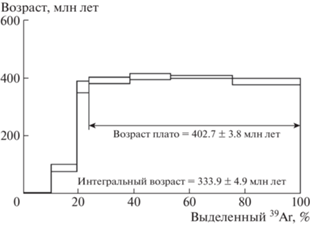

Рис. 5.

Результаты ⁴⁰Ar/³⁹Ar-датирования долеритов массива Рай-Из (обр. Е-2006/1 – амфиболовый долерит из северного карьера месторождения Центральное).

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Химический состав исследованных долеритов отличает повышенные содержания TiO₂ и, соответственно, низкие Al₂O₃/TiO₂ (<9), а также повышенные (по сравнению с MORB и островными дугами) содержания P₂O₅. Относительно высокие содержания щелочей также не позволяют отнести рассматриваемые породы к типичным для полярноуральских офиолитовых разрезов толеитам [18].

Высокохромистое хромовое оруденение месторождений Центральное и Западное, а также рудопроявлений Юго-Западного рудного поля массива Рай-Из, в пределах которых установлены субщелочные долериты, локализовано в породах метаморфизованного дунит-гарцбургитового комплекса, представленных амфибол-энстатит-оливиновыми породами и пегматоидными дунитами. Метаультрамафиты, вмещающие хромовое оруденение, заметно обеднены алюминием, кальцием, титаном, железом при одном и том же содержании нормативного пироксена, по сравнению с дунитами и гарцбургитами, претерпевшими лишь петельчатую серпентинизацию, не вмещающими хромовое оруденение и сохранившимися в северо-восточной, юго-западной и восточной частях массива [2].

Локализация хромового оруденения массива Рай-Из ‒ месторождения Центральное, Западное и других проявлений, по нашему мнению, произошло во время формирования высокопараметрических метаморфитов, при подъеме ультрамафитового блока. Этот подъем вызвал декомпрессию и плавление мантийного материала с генерацией базальтовых магм. Частичное плавление исходного ультрамафитового субстрата запустило рудогенерирующий процесс, сопровождавшийся также выделением небольшой порции базальтового расплава повышенной щелочности, и плагиоклазитового мобилизата, локализующихся в зонах локального растяжения. Субщелочной долерит и плагиоклазит концентрируют алюминий, кальций, титан, щелочи, кремнезем; хромовая руда и околорудные дуниты – хром, железо и магний.

Определение U‒Pb-возраста, выполненное по цирконам из плагиоклазитов массива Рай-Из, показало 400 млн лет [19], что согласуется с датировками по породам рудовмещающих метаультрамафитов месторождения Центральное, полученные Sm‒Nd-методом [20], а также с результатами настоящего исследования. Датировки, полученные тремя разными методами, практически совпадают (в пределах ошибки) и подтверждают предложенную нами модель.
