Физика и химия стекла, 2021, T. 47, № 3, стр. 247-256
Кластеры-прекурсоры K3, K4, и K6 для самосборки кристаллических структур Li20Ca28Sn44-oS92, Li2CaSn-cF16 и LiCaSn-hP9
В. Я. Шевченко 1, *, В. А. Блатов 2, Г. Д. Илюшин 2, 3
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова 2, Россия
2 Межвузовский научно-исследовательский центр по теоретическому материаловедению, Самарский технический университет
443011 Самара, ул. Молодогвардейская, 244, Россия
3 Федеральный научно-исследовательский центр “Кристаллография и фотоника”
119333 Москва, Ленинский пр. 59, Россия
* E-mail: shevchenko@isc.nw.ru
Поступила в редакцию 08.12.2020
После доработки 28.01.2021
Принята к публикации 05.02.2021
Аннотация
С помощью компьютерных методов (пакет программ ToposPro) осуществлен комбинаторно-топологический анализ и моделирование самосборки кристаллических структур LiCaSn-hP9 (пр.гр. P3m1, V = 230.36 Å3), Li2CaSn-cF16 (пр. гр. Fm-3m, V = = 333.56 Å3), Li20Ca28Sn44-oS92 (пр. гр. Cmcm, V = 2517.09 Å3). Установлены циклические кластеры-прекурсоры K3 – 0@LiCaSn, участвующие в самосборке кристаллической структуры LiCaSn-hP9, тетраэдрические кластеры-прекурсоры K4 – для кристаллической структуры Li2CaSn-cF16 и циклические K3, тетраэдрические K4 и пентагональные пирамиды K6 – для кристаллической структуры Li20Ca28Sn44-oS92. В самосборке кристаллической структуры Li20Ca28Sn44-oS92 участвуют первичные цепи ${\text{S}}_{3}^{1}({\text{A}})$ из связанных кластеров K6 и K3, и первичные цепи ${\text{S}}_{3}^{1}({\text{B}})$ из связанных кластеров K4 и K3. В 2D слое цепь ${\text{S}}_{3}^{1}({\text{A}})$, обладающая симметрией m, с двух сторон связана с цепями ${\text{S}}_{3}^{1}({\text{B}})$. Каркасная структура ${\text{S}}_{3}^{3}$ формируется при связывании 2D слоев в направлении [100] и расстояние между эквивалентными 2D слоями определяет значение вектора a = 4.666 Å. Первичная цепь ${\text{S}}_{3}^{1}$ интерметаллида Li2CaSn-cF16 формируется в результате связывания тетраэдрических металлокластеров Li2CaSn с индексом связанности P = 8. Образование слоя ${\text{S}}_{3}^{2}$ происходит связыванием параллельно расположенных цепей с индексом P = 10. Расстояние между осями первичных цепей из соседних слоев в направлении оси X и Y соответствуют значению параметров кубической ячейки a = b = 6.935 Å. Первичная цепь ${\text{S}}_{3}^{1}$ интерметаллида LiCaSn-hP9 формируется в результате связывания циклических металлокластеров LiCaSn с индексом связанности P = 4 и 5. Образование слоя ${\text{S}}_{3}^{2}$ происходит связыванием параллельно расположенных цепей с индексом связанности P = 7. Расстояние между осями первичных цепей соответствует значению параметра гексагональной ячейки a = 4.94 Å.
ВВЕДЕНИЕ
Образование в двойных системах Li–M интерметаллидов LixMy установлено с участием 22 атомов металлов M, и в тройных системах интерметаллидов LixM1yM2z c участием 51 атома металла M. Многочисленные двойные LixMy и тройные интерметаллиды LixM1yM2z образуются с участием атомов Ge, Sn, Al, Ga, In, Ca, Mg, Zn [1, 2]. В тройной системе Li–Ca–Sn установлено образование наибольшего числа (восьми) типов кристаллических структур [3–6].
Кристаллическая структура Li2CaSn-cF16 c пр.гр. Fm-3m [3] относится к многочисленному семейству A2BC-cF16, включающему в себя 44 интерметаллида составa Li2BC и 4 интерметаллида состава A2LiC [1, 2]. Интерметаллид Li9CaSn6-oS68 [4] имеет только один кристаллохимический аналог Li9EuSn6-oS68 [4]. Шесть интерметаллидов не имеют кристаллохимических аналогов: Li20Ca28Sn44-oS92, пр. гр. Cmcm [4], LiCaSn-hP9, пр.гр. P3m1 [5], Ca4LiSn6-oP44, пр. гр. Pbcm [6], Ca9Li6 +xSn13 –x-mS56 (x ≈ 0.28), пр.гр. C2/m [6], Ca2LiSn3-oP18, пр. гр. Pmm2 [6], Ca9 –xLi2Sn10-mS42 (x ≈ 0.16), пр. гр. С2/m [6].
В работе [7] проведен геометрический и топологический анализ кристаллических структур интерметаллидов Li36Ca4Sn24-oS68 и LiMgEu2Sn3-oS28 (пакет программ ToposPro [8]). Определены два кластера-прекурсора K4 = 0@Li3Sn и K11 = 0@Li5CaSn5, участвующие в самосборке кристаллической структуры Li36Ca4Sn24-oS64 и два кластера-прекурсора K3 = 0@EuSn2 и K4 = 0@LiMgEuSn, осуществляющие самосборку кристаллической структуры LiMgEu2Sn3-oS28 [4].
В настоящей работе проведен геометрический и топологический анализ кристаллических структур LiCaSn, Li2CaSn и Li20Ca28Sn44. Установлены кластеры-прекурсоры K3, K4, и K6, участвующие в самосборке кристаллических структур. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.
Работа продолжает исследования [7, 9–16] в области моделирования процессов самоорганизации систем на супраполиэдрическом уровне и геометрического и топологического анализа кристаллических структур с применением современных компьютерных методов.
МЕТОДИКИ, ИСПОЛЬЗОВАННЫЕ ПРИ КОМПЬЮТЕРНОМ АНАЛИЗЕ
Геометрический и топологический анализ осуществляли с помощью комплекса программ ToposPro [7], позволяющего проводить многоцелевое исследование кристаллической структуры в автоматическом режиме, используя представление структур в виде “свернутых графов” (фактор-графов). Данные о функциональной роли атомов при образовании кристаллической структуры получены расчетом координационных последовательностей, т.е. наборов чисел {Nk}, где Nk – число атомов в k-ой координационной сфере данного атома. Полученные значения координационных последовательностей атомов в 3D-сетках приведены в табл. 1–3, в которых также даны число и типы соседних атомов в ближайшем окружении, т.е. в первой координационной сфере атома.
Таблица 1.
Атом | Локальное окружение | Координационные последовательности |
---|---|---|
N1 N2 N3 N4 N5 | ||
Li1 | 5Ca + 5Sn5 | 10 36 96 182 276 |
Li2 | 3Li + 5Ca + 4Sn | 12 43 99 184 296 |
Li3 | 1Li + 4Ca + 6Sn | 11 46 105 173 302 |
Ca1 | 1Li + 2Ca + 10Sn | 13 33 104 197 287 |
Ca2 | 3Li + 3Ca + 7Sn | 13 45 108 191 299 |
Ca3 | 4Li + 3Ca + 7Sn | 14 47 108 193 312 |
Ca4 | 4Li + 3Ca + 8Sn | 15 43 101 185 294 |
Sn1 | 3Li + 3Ca + 2Sn | 8 37 90 177 285 |
Sn2 | 1Li + 6Ca + 3Sn | 10 44 91 185 298 |
Sn3 | 1Li + 6Ca + 2Sn | 9 37 92 193 279 |
Sn4 | 5Li + 3Ca + 1Sn | 9 39 96 167 279 |
Sn5 | 2Li + 6Ca +3Sn | 11 46 101 185 306 |
Sn6 | 1Li + 6Ca +2Sn | 9 41 83 174 274 |
Таблица 2.
Атом | Локальное окружение |
Координационные последовательности |
---|---|---|
N1 N2 N3 N4 N5 | ||
Li1 | 6Li + 4Ca + 4Sn | 14 50 110 194 302 |
Ca1 | 8Li + 6Sn | 14 50 110 194 302 |
Sn1 | 8Li + 6Ca | 14 50 110 194 302 |
Таблица 3.
Атом | Локальное окружение |
Координационные последовательности |
---|---|---|
N1 N2 N3 N4 N5 | ||
Li1 | 6Ca +4Sn4 | 10 47 97 179 275 |
Li2 | 6Ca +4Sn4 | 10 47 97 179 275 |
Li3 | 6Ca +4Sn4 | 10 47 97 179 275 |
Ca1 | 6Li + 2Ca +6Sn | 14 44 104 176 278 |
Ca2 | 6Li + 2Ca +6Sn | 14 44 104 176 278 |
Ca3 | 6Li + 2Ca +6Sn | 14 44 104 176 278 |
Sn1 | 5Li +6Ca | 11 45 98 179 275 |
Sn2 | 4Li +6Ca +1Sn | 11 45 98 179 275 |
Sn3 | 3Li +6Ca =1Sn | 10 47 97 179 275 |
Алгоритм разложения в автоматическом режиме структуры интерметаллида, представленного в виде свернутого графа, на кластерные единицы приведен в работах [7, 9]
САМОСБОРКА КРИСТАЛЛИЧЕСКИХ СТРУКТУР Li20Ca28Sn44-oS92, Li2CaSn-cF16, И LiCaSn-hP9
Использованный нами метод моделирования кристаллической структуры основан на определении иерархической последовательности ее самосборки в кристаллографическом пространстве [7, 9–11]. На первом уровне самоорганизации системы определяется механизм формирования первичной цепи структуры из нанокластеров 0-уровня, сформированных на темплатной стадии химической эволюции системы, далее – механизм самосборки из цепи слоя (2-ой уровень) и затем из слоя – трехмерного каркаса (3-й уровень).
КРИСТАЛЛИЧЕСКАЯ СТРУКТУРА Li20Ca28Sn44-oS92
Кристаллографические данные
Параметры ромбической ячейки: a = 4.666, b = 17.059, c = 31.619 Å, V = 2 517.09 Å3. Пространственная группа Cmcm (no. 63) c элементами точечной симметрией: g = 2/m (4a, 4b), m2m (4c), –1 (8d), 2 (8e), m (8f, 8g). Порядок группы равен 16.
В элементарной ячейке находятся 13 кристаллографически независимых атома, лежащих в двух плоскостях (100) на высотах х = 0 и 0.5. Из них в позиции 4с – Li1, Ca1, Sn3, Sn4, остальные 9 атомов – в позиции 8f.
В табл. 1 приведено локальное окружение атомов Ca, Li, Sn и значения их координационных последовательностей в 3D атомной сетке. Атомы Ca характеризуются КЧ = 13, 14, 15 (два атома), атомы Li – 10, 11, и 12, атомы Sn – 8, 9 (три атома), 10, 11.

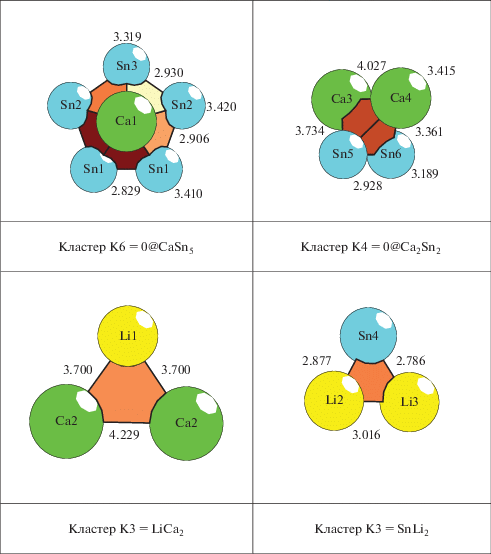

Установлены три типа кластеров-прекурсоров K3, K4 и K6 (рис. 1) участвующих в самосборке кристаллической структуры.
Кластер-прекурсор K6
Полиэдрический кластер-прекурсор K6 = 0@CaSn5 с симметрией m представляет собой пентагональную пирамиду (рис. 1). Центр кластера K6 находится в позиции 8g (0.08, 0.35, 3/4). Такой же кластер-прекурсор CaSn5 установлен в кристаллической структуре Li36Ca4Sn24-oS68 [7].
Кластер-прекусор K4
Кластер K4 = 0@4Ca2Sn2 является тетраэдром (рис. 1). Центр кластера K4 находится в позиции 16h (0.25, 0, 0.57). Такой же тип кластера K4 = 0@4LiMgEuSn или 0@Li3Sn установлен в кристаллических структурах LiMgEu2Sn3-oS28 и Li36Ca4Sn24-oS68 [7].
Кластер-прекурсор K3
Кластеры K3 имеют химический состав LiCa2 и SnLi2 (рис. 1). Центры кластеров находятся в позиции 16h с координатами (0.17, 0.08, 0.75) и (0.17, 0.24, 0.57) соответственно. Такой же тип кластера K3 = 0@3(EuSn2) установлен в кристаллической структуре LiMgEu2Sn3-oS28 [7].
Самосборка первичных цепей ${\text{S}}_{3}^{1}$

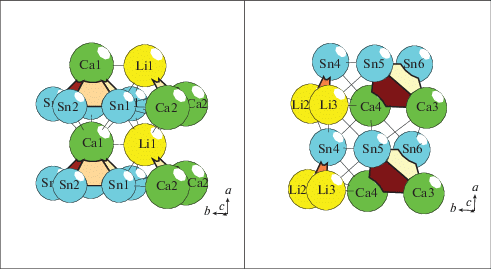

Два типа первичных цепей участвуют в самосборке кристаллической структуры: ${\text{S}}_{3}^{1}$(A) из связанных кластеров K6 и K3 и ${\text{S}}_{3}^{1}$(B) из связанных кластеров K4 и K3 (рис. 2).
Самосборка слоя ${\text{S}}_{3}^{2}$

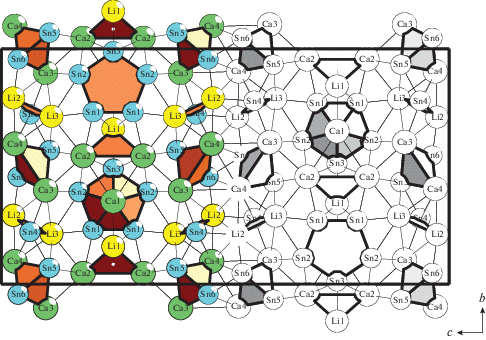

Слой образован из цепи ${\text{S}}_{3}^{1}$(A), обладающей плоскостью симметрии m, и с двух сторон связан с цепями ${\text{S}}_{3}^{1}$(B). В направлении [001] такие слои из трех цепей ${\text{S}}_{3}^{1}$(B)–${\text{S}}_{3}^{1}$(A)–${\text{S}}_{3}^{1}$(B) связаны центром симметрии –1 (0.25, 0.25, 0.5) (рис. 3).
КРИСТАЛЛИЧЕСКАЯ СТРУКТУРА Li2CaSn-cF16
Кристаллографические данные
Параметр кубической ячейки: a = 6.935 Å, V = 333.56 Å3, Z = 4 (Li2CaSn). Пространственная группа Fm-3m (no. 225) c точечной симметрией: g = m–3m (4a, 4b), –43m (8c), mmm (24d), 4mm (24e), и др. Порядок группы равен 192. В элементарной ячейке находятся 3 кристаллографически независимых атома в позиции 4a – Sn1, 4b – Ca1, 8c – Li.
В табл. 2 приведено локальное окружение атомов Ca, Li, Sn и значения их координационных последовательностей в 3D атомной сетке. Все атомы Li, Ca, Sn характеризуются КЧ = 14.
Кластер-прекурсор K4

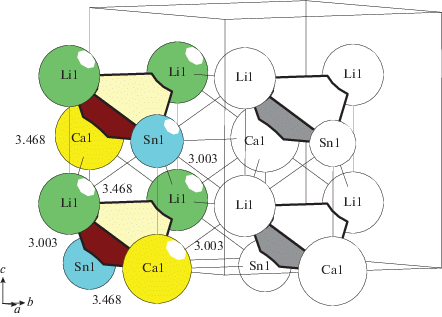

Тетраэдрический кластер-прекурсор K4 = 0@Li2CaSn с симметрией m (рис. 4) занимает позицию 96j (3/4, 1/2, 1/8).
Самосборка первичных цепей ${\text{S}}_{3}^{1}$
Первичная цепь ${\text{S}}_{3}^{1}$ формируется в результате связывания тетраэдрических металлокластеров Li2CaSn с индексом связанности P = 8. Удвоенное расстояния между центрами металлокластеров определяет значение вектора трансляции c = 6.935 Å (рис. 4).
Самосборка слоя ${\text{S}}_{3}^{2}$
Образование слоя ${\text{S}}_{3}^{2}$ происходит за счет связывания параллельно расположенных цепей с индексом P = 10 (рис.4).
КРИСТАЛЛИЧЕСКАЯ СТРУКТУРА LiCaSn-hP9
Кристаллографические данные
Параметры гексагональной ячейки: a = 4.940, c = 10.900 Å, V = 230.36 Å3, Z = 3 (LiCaSn). Пространственная группа P3m1 (no. 156) c элементами точечной симметрией: g = 3m (1a, 1b, 1с), m (3d). Порядок группы равен 6. В элементарной ячейке находятся 9 кристаллографически независимых атомов: 3Ca, 3Li, 3Sn в позициях 1a, 1b, 1c.
В табл. 3 приведено локальное окружение атомов Ca, Li, Sn и значения их координационных последовательностей в 3D атомной сетке. Все атомы Li характеризуются КЧ = 10, атомы Ca – 14, атомы Sn – 11 и 10.
Кластер-прекурсор K3

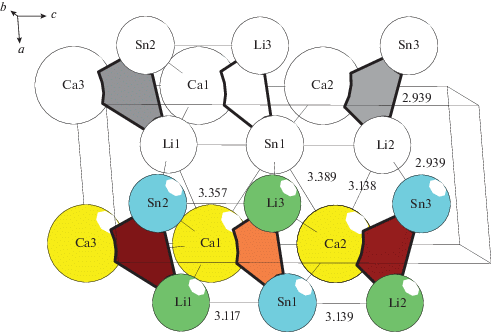

Три кристаллографически независимых циклических кластера-прекурсора K3 = = 0@LiCaSn расположены в позициях 6e (рис. 5).
Самосборка первичных цепей ${\text{S}}_{3}^{1}$
Первичная цепь ${\text{S}}_{3}^{1}$ формируется в результате связывания циклических металлокластеров LiCaSn с индексами связанности P = 4 и 5. (рис. 5).
Самосборка слоя ${\text{S}}_{3}^{2}$
Образование слоя ${\text{S}}_{3}^{2}$ происходит связыванием параллельно расположенных цепей с индексом P = 7 (рис. 5). Расстояние между осями первичных цепей соответствует значению параметра гексагональной ячейки a = 4.940 Å.
ЗАКЛЮЧЕНИЕ
Осуществлен комбинаторно-топологический анализ и моделирование самосборки кристаллических структур LiCaSn-hP9, Li2CaSn-cF16, Li20Ca28Sn44-oS92. Установлены циклические кластеры-прекурсоры K3 – 0@LiCaSn, участвующие в самосборке кристаллической структуры LiCaSn-hP9, тетраэдрические кластеры-прекурсоры K4 – для кристаллической структуры Li2CaSn-cF16, а также циклические K3, тетраэдрические K4 и пентагональные пирамиды K6 – для кристаллической структуры Li20Ca28Sn44-oS92. Самосборка кристаллической структуры Li20Ca28Sn44-oS92 происходит с участием первичных цепей ${\text{S}}_{3}^{1}$(A) из связанных кластеров K6 и K3 и первичных цепей ${\text{S}}_{3}^{1}$(B) из связанных кластеров K4 и K3. В 2D слое цепь ${\text{S}}_{3}^{1}$(A), обладающая симметрией m, с двух сторон связана с цепями ${\text{S}}_{3}^{1}$(B). Первичная цепь ${\text{S}}_{3}^{1}$ интерметаллида Li2CaSn-cF16 формируется в результате связывания тетраэдрических металлокластеров Li2CaSn с индексом связанности P = 8. Первичная цепь ${\text{S}}_{3}^{1}$ интерметаллида LiCaSn-hP9 формируется в результате связывания циклических металлокластеров LiCaSn с индексами связанности P = 4 и 5.
Нанокластерный анализ и моделирование самосборки кристаллических структур выполнено при поддержке Российского фонда фундаментальных исследований (РФФИ № 19-02-00636) и Минобрнауки РФ в рамках выполнения работ по государственному заданию ФНИЦ “Кристаллография и фотоника” РАН, топологический анализ выполнен при поддержке Минобрнауки РФ в рамках государственного задания № 0778-2020-0005.
