Физика и химия стекла, 2021, T. 47, № 5, стр. 485-492
Кластерная самоорганизация интерметаллических систем: новые двухслойные нанокластеры-прекурсоры K61 = In@16(Ce4In12)@44(Ce4In12Pd28) и K42 = 0@8(In8)@34(Ce6Pd4In24) в кристаллической структуре Ce80Pd128In284-CF492
В. Я. Шевченко 1, *, В. А. Блатов 2, Г. Д. Илюшин 2, 3
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
2 Межвузовский научно-исследовательский центр по теоретическому материаловедению,
Самарский технический университет
443011 Самара, ул. Молодогвардейская, 244, Россия
3 Федеральный научно-исследовательский центр “Кристаллография и фотоника”
119333 Москва, Ленинский пр., 59, Россия
* E-mail: shevchenko@isc.nw.ru
Поступила в редакцию 29.12.2020
После доработки 26.01.2021
Принята к публикации 07.06.2021
Аннотация
С помощью компьютерных методов (пакета программ ToposPro) осуществлен геометрический и топологический анализ кристаллической структуры интерметаллида Ce80Pd128In284-cF492 (a = 21.838 Å, V = 10414.79 Å3, пр. группа F-43m). Установлены два новых нанокластера-прекурсора с симметрией –43m: двухслойный нанокластер K61 состава In@16(Ce4In12)@44(Ce4In12Pd28) с внутренним центрированным полиэдром Фриауфа In@16(Ce4In12) и с 44 атомами во внешней оболочке и двухслойный нанокластер K42 состава 0@8(In8)@34(Ce6Pd4In24) с внутренним полиэдром In8 и с 34 атомами во внешней оболочке. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из нанокластеров-прекурсоров K61 и K42 в виде: первичная цепь → микрослой → микрокаркас. В качестве спейсеров, занимающих пустоты в 3D каркасе из нанокластеров K-61 и K-42, установлены In4-тетраэдры с симметрией ‑43m, а также атомы-спейсеры Ce и In.
ВВЕДЕНИЕ
Данные по числу химических элементов M, образующих интерметаллиды в системах A–M1–M2, с атомами А = Na, K, Rb, Cs, Ca, Sr, Ba и Ln (La–Lu), различаются как по числу соединений в этих трех группах, так по числу химических элементов M, образующих тройные интерметаллиды. Так, в 103 тройных системах Na–M1–M2 установлено образование и кристаллическая структура 176 интерметалидов с участием 32 химических элементов; в 179 тройных системах Сa–M1–M2 найдены 588 интерметалидов с участием 46 химических элементов; в 276 тройных системах Сe–M1–M2 синтезированы 1181 интерметалида с участием 53 химических элементов [1, 2]. Многочисленные тройные интерметаллиды образуются с участием атомов M = Mn, Fe, Co, Ni, Cu, Pd, Ce, а также Al, Ga, In и Ge, Sn. В 17 тройных системах Ce–In–M установлено образование 118 интерметаллидов, из них 16 образуется c участием атомов Pd (табл. 1), 13 – с атомами Pt, и 11 – c атомами Ni и Cu. По одному интерметаллиду образуются с атомами M = La, Mn, Zn, по два – с атомами M = Y, Sn, Co.
Таблица 1.
Интерметаллид | (In + Pd)/Ce | Группа симметрии |
Параметры элементарной ячейки, Å и градусы, | V, Å 3 | Индекс Пирсона |
---|---|---|---|---|---|
Ce11Pd4In9 [3] | 1.18 | Cmmm (65) | 15.431, 22.516, 3.763 | 1307.4 | oS48 |
Ce2InPd2 [4] | 1.5 | P4/mbm (127) | 7.813, 7.813, 3.916 | 239.0 | tP10 |
CePdIn [5] | 2 | P-62m (189) | 7.704, 7.704, 4.019 | 206.6 | hP9 |
Ce6Pd12In5 [6] | 2.83 | P63/mcm (193) | 8.292, 8.292, 16.051 | 955.8 | hP46 |
CeInPd2 [7] | 3 | P63/mmc (194) | 4.627, 4.627, 9.198 | 170.5 | hP8 |
CePdIn2 [8] | 3 | Cmcm (63) | 4.621, 10.694, 7.455 | 368.4 | oS16 |
Ce3PdIn11 [9] | 4 | P4/mmm (123) | 4.685, 4.685, 16.846 | 369.7 | tP15 |
Ce5Pd2In19 [9] | 4.2 | P4/mmm (123) | 4.701, 4.701, 29.136 | 643.9 | tP26 |
Ce2PdIn8 [9] | 4.5 | P4/mmm (123) | 4.690, 4.690, 12.185 | 268.0 | tP11 |
Ce2Pd4In5 [10] | 4.5 | P21/m (11) | 9.552, 4.614, 10.582, 90.00, 102.56, 90.00 |
455.2 | mP22 |
CePd3In2 [11] | 5 | Pnma ( 62) | 10.265, 4.623, 9.878 | 468.8 | oP24 |
CePdIn4 [12] | 5 | Cmcm (63) | 4.535, 16.856, 7.308 | 558.6 | oS24 |
Ce80Pd128In284 [13] | 5.15 | F-43m (216) | 21.838, 21.838, 21.838 | 10 414.8 | cF492 |
Ce4Pd10In21 [14] | 5.25 | C2/m (12) | 23.082, 4.525, 19.448, 90.00, 133.40, 90.00 |
1475.9 | mS70 |
CePd2In4 [15] | 6 | Pnma (62) | 18.449, 4.565, 7.415 | 624.4 | oP28 |
CePd2In4 [16] | 6 | Pmc21 (26) | 4.572, 9.920, 33.017 | 1497.5 | oP70 |
Кристаллохимической особенностью строения интерметаллидов в системах Ce–In–M, является образование кристаллических структур с одним и двумя небольшими значениями вектора трансляций 3.8–4.8 Å. В системах с участием атомов Ni такими небольшими векторами трансляций характеризуются все 11 кристаллических структур, в системах с участием атомов Pt – 11 из 13 кристаллических структур, а в системах с участием атомов Pd – 14 из 16 кристаллических структур (табл. 1).
Наиболее кристаллохимически сложным (и не имеющим аналогов) является интерметаллид Ce80Pd128In284-cF492 с параметрами кубической ячейки: a = 21.838 Å, V = = 10 414.79 Å3, пр. пр. группа F-43m [13]. В настоящей работе проведен геометрический и топологический анализ кристаллической структуры Ce80Pd128In284-cF492. Установлены новые двухслойные кластеры-прекурсоры K61 и K42, участвующие в самосборке кристаллической структуры интерметаллида. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас. Работа продолжает исследования [18–25] в области моделирования процессов самоорганизации систем на супраполиэдрическом уровне и геометрического и топологического анализа кристаллических структур с применением современных компьютерных методов.
МЕТОДИКИ, ИСПОЛЬЗОВАННЫЕ ПРИ КОМПЬЮТЕРНОМ АНАЛИЗЕ
Геометрический и топологический анализ осуществляли с помощью комплекса программ ToposPro [16], позволяющего проводить многоцелевое исследование кристаллической структуры в автоматическом режиме, используя представление структур в виде “свернутых графов” (фактор-графов). Данные о функциональной роли атомов при образовании кристаллической структуры получены расчетом координационных последовательностей, т.е. наборов чисел {Nk}, где Nk – число атомов в k-ой координационной сфере данного атома. Полученные значения координационных последовательностей атомов в 3D-сетках, приведены в табл. 1, в которой также даны число и типы соседних атомов в ближайшем окружении, т.е. в первой координационной сфере атома. Алгоритм разложения в автоматическом режиме структуры интерметаллида, представленного в виде свернутого графа на кластерные единицы приведен в работах [18–20].
Самосборка кристаллической структуры Ce80 Pd128In284-cF492
Использованный нами метод моделирования кристаллической структуры основан на определении иерархической последовательности ее самосборки в кристаллографическом пространстве [18–20]. На первом уровне самоорганизации системы определяется механизм формирования первичной цепи структуры из нанокластеров 0-уровня, сформированных на темплатной стадии химической эволюции системы, далее – механизм самосборки из цепи микрослоя (2-ой уровень) и затем из микрослоя – трехмерного микрокаркаса структуры (3-й уровень).
Кристаллографические данные Ce80Pd128In284-cF492
Пространственная группа F-43m (no. 216) характеризуется позициями с точечной симметрией: –43m (4a, 4b, 4c, 4d), 3m (16e) и др. В табл. 2 приведено локальное окружение атомов Ce, Pd, In и значения их координационных последовательностей в 3D атомной сетке. Для атомов Ce значения координационных чисел КЧ = 15, 17, 18 (два атома), атома Pd – 8, 10 (два атома), и In – 10, 11, 12 (4 атома), 13 (3 атома), 16 (1 атом).
Таблица 2.
Атом | Локальное окружение | Координационные последовательности | ||||
---|---|---|---|---|---|---|
N1 | N2 | N3 | N4 | N5 | ||
Pd1 | 1Pd + 5In + 4Ce | 10 | 52 | 110 | 197 | 326 |
Pd2 | 8In | 8 | 33 | 98 | 175 | 293 |
Pd3 | 6In + 4Ce | 10 | 47 | 100 | 197 | 342 |
In1 | 2Pd + 4In + 4 Ce | 10 | 53 | 117 | 203 | 331 |
In2 | 9In + 3Ce | 12 | 53 | 124 | 206 | 327 |
In3 | 4Pd + 3In + 4Ce | 11 | 50 | 112 | 197 | 333 |
In4 | 2Pd + 8In + 2Ce | 12 | 47 | 106 | 202 | 314 |
In5 | 3Pd + 6In + 3Ce | 12 | 48 | 118 | 192 | 331 |
In6 | 4Pd + 6In + 3Ce | 13 | 48 | 117 | 190 | 327 |
In7 | 9In + 3Ce | 12 | 50 | 108 | 218 | 320 |
In8 | 1Pd + 9In + 3Ce | 13 | 53 | 111 | 209 | 331 |
In9 | 4Pd + 6In + 3Ce | 13 | 44 | 103 | 203 | 336 |
In10 | 12In + 4Ce | 16 | 50 | 120 | 200 | 358 |
Ce1 | 6Pd + 9In | 15 | 44 | 109 | 218 | 315 |
Ce2 | 4Pd + 14In | 18 | 53 | 115 | 215 | 321 |
Ce3 | 6Pd + 12 In | 18 | 47 | 115 | 212 | 327 |
Ce4 | 7Pd + 10In | 17 | 45 | 113 | 220 | 311 |
Метод полного разложения 3D фактор-графа структуры на кластерные подструктуры был использован для определения каркас-образующих нанокластеров кристаллической структуры. Число вариантов разложения на кластерные подструктуры с числом выделенных кластеров, равным 1, 2, 3, 4, 5, 6 и 7 составило 1, 1, 26, 77, 138, 134, 49 соответственно. В результате установлены образующие 3D упаковку каркас-образующие нанокластеры K61 и K42 (табл. 3 и 4). Двухслойный нанокластер K61 с внутренним полиэдром Фриауфа In@16(Ce4In12) и с 44 атомами Ce4In12Pd28 во второй оболочке находится в позиции 4a (рис. 1а). Двухслойный нанокластер K42 с внутренним полиэдром In8 и с 34 атомами (Ce6Pd4In24) в оболочке находится в позиции 4b (рис. 1б). В пустотах каркаса в позициях 4c и 4d расположены In4-тетраэдры. В качестве спейсеров фигурируют атомы Ce1 и In6.
Таблица 3.
Нанокластер 1@16@44 | |
---|---|
Полиэдр Фриауфа | Оболочка |
1 In10 | 4 Ce3 |
4 Ce4 | 12 In3 |
12 In1 | 24 Pd1 |
4 Pd3 | |
In@16(Ce4In12) | @44(Ce4In12Pd28) |
Всего 61 атом |
Таблица 4.
Нанокластер 0@8@34 | |
---|---|
Полиэдр K8 | Оболочка |
4 In2 | 6 Ce2 |
4 In8 | 12 In4 |
12 In5 | |
4 Pd2 | |
0@8(In8) | @34(Ce6Pd4In24) |
Всего 42 атома |
Самосборка кристаллической структуры Ce80 Pd128In284-cF492

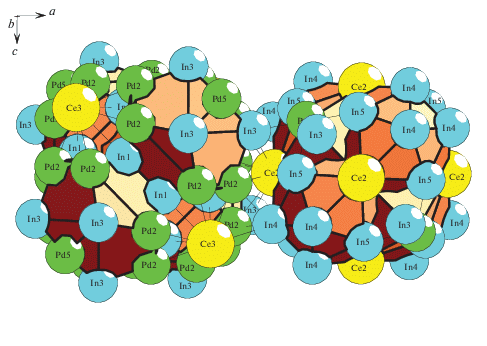

Первичная цепь. Самосборка первичных цепей происходит при связывании нанокластеров K61 с K42 в направлении [100] (рис.2). Расстояние между центрами нанокластеров соответствует половине длины вектора трансляции a/2 = 10.919 Å.
Самосборка слоя. Образование микрослоя ${\text{S}}_{3}^{2}$ происходит при связывании параллельно расположенных первичных цепей в плоскости (001) (рис. 3). На этой стадии в пустотах микрослоя происходит локализация In4-тетраэдров, и атомов-спейсеров Ce1 и In6 (рис. 3). Расстояние между центрами кластеров из соседних цепей в направлениях [100] и [010] соответствует длинам векторов a/2 = b/2 = 10.919 Å.

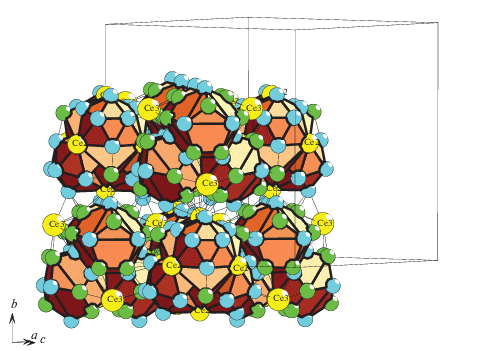

Самосборка каркаса. Микрокаркас структуры ${\text{S}}_{3}^{3}$ формируется при связывании двух микрослоев в направлении [001]. Расстояние между микрослоями определяет длину вектора трансляции c/2 = 10.919 Å (рис. 4).
ЗАКЛЮЧЕНИЕ
Самосборка каркасной структуры интерметаллида Ce80Pd128In284-cF492 осуществляется с участием новых двухслойных нанокластеров-прекурсоров K61 = = In@16(Ce4In12)@44(Ce4In12Pd28) и K42 = 0@8(In8)@34(Ce6Pd4In24). Реконструирован симметрийный и топологический код процессов самосборки 3D структуры из нанокластеров-прекурсоров K61 и K42 в виде: первичная цепь → микрослой → микрокаркас. В качестве спейсеров, занимающих пустоты в 3D каркасе из нанокластеров K61 и K42, установлены In4-тетраэдры с симметрией –43m, а также атомы Ce и In.
Нанокластерный анализ и моделирование самосборки кристаллических структур выполнено при поддержке Российского фонда фундаментальных исследований (РФФИ № 19-02-00636) и Минобрнауки РФ в рамках выполнения работ по государственному заданию ФНИЦ “Кристаллография и фотоника” РАН, топологический анализ выполнен при поддержке Минобрнауки РФ в рамках государственного задания № 0778-2020-0005.
Список литературы
Inorganic crystal structure database (ICSD). Fachinformationszentrum Karlsruhe (FIZ), Germany and US National Institute of Standard and Technology (NIST), USA.
Villars P., Cenzual K. Pearson’s Crystal Data-Crystal Structure Database for Inorganic Compounds (PCDIC) ASM International: Materials Park, OH.
Sojka L., Demchyna M., Belan B., Manyako M., Kalychak Ya. New compounds with Nd11 Pd4 In9 structure type in the systems RE-Pd-In (RE = La, Ce, Pr, Nd, Sm, Gd, Tb, Dy) // Intermetallics. 2014. V. 49. P. 14–17.
Giovannini M., Michor H., Bauer E., Hilscher G., Rogl P., Ferro R. Structural chemistry, magnetism and thermodynamic properties of R2Pd2In // J. Alloys Compd. 1998. V. 280. P. 26–38.
Tursina A.I., Nesterenko S.N., Seropegin Yu.D. Intermetallic CePdIn // Acta Crystallogr. Sect. E: Struct. Rep. Online 2004 . V. 60. P. i64–i65.
Nesterenko S.N., Tursina A.I., Noel H., Seropegin Y.D. Single crystal investigation of Ce6Pd12In5 // Journal of Alloys Compd. 2006. V. 426. P. 190–192.
Xue B., Hulliger F., Baerlocher C., Estermann M. The GdPt2Sn-type crystal structure of CePd2In // J. Alloys Compd. 1993. V. 191 P. 9–10.
Ijiri Y., DiSalvo F.J., Yamane H. Structural, magnetic and electrical properties of the new ternary CePd In2 // J. Solid State Chem. 1996. V. 122. P. 143–147.
Tursina A., Nesterenko S., Seropegin Y., Noel H., Kaczorowski D. Ce2PdIn8, Ce3PdIn11 and Ce5Pd2In19. Members of homological series based on AuCu3- and PtHg2-type structural units // Journal of Solid State Chemistry. 2013. V. 200. P. 7–12.
Nesterenko S.N., Tursina A.I., Shtepa D.V., Noel H., Seropegin Yu.D. Single crystal investigation of the ternary indides Ce2Pd4In5 and CePdIn4 // J. Alloys Compd. 2007. V. 442. P. 93–95.
Nesterenko S.N., Tursina A.I., Rogl P., Seropegin Yu.D. Single crystal investigation of CePd3In2 // J. Alloys Compd. 2004. V. 373. P. 220–222.
Nesterenko S.N., Tursina A.I., Shtepa D.V., Noel H., Seropegin Yu.D. Single crystal investigation of the ternary indides Ce2Pd4In5 and CePdIn4 //J. Alloys Compd. 2007. V. 442. P. 93–95.
Tursina A.I., Nesterenko S.N., Noel H., Seropegin Y.D. A new ternary indide, Ce20Pd36In67 // Acta Crystallogr., Sect. E: Struct. Rep. Online 2005. V. 61. P. i99–i101.
Zaremba V., Rodewald U., Kal’ichak Ya.M., Galadzhun Ya.V., Kaczorowski D., Hoffmann R.D., Poettgen R. Ternary indides RE4Pd10In21 (RE = La, Ce, Pr, Nd, Sm) – synthesis, structure, and physical properties // Z. Anorg. Allg. Chem. 2003. V. 629. P. 434–442.
Nesterenko S.N., Tursina A.I., Gribanov A.V., Seropegin Y.D., Kurenbaeva J.M. Single crystal investigation of CePd2In4 and CePt2In4 compounds // J. Alloys Compd. 2004. V. 383. P. 242–244.
Tursina A., Nesterenko S., Murashova E., Kurenbaeva Z., Seropegin Yu., Noel H., Roisnel T., Kaczorowski D. Synthesis, crystal structure and magnetic properties of the newternary indides REPd2In4 (RE = La, Ce, Pr, Nd) // Intermetallics. 2011. V. 19. P. 1864–1872.
Blatov V.A., Shevchenko A.P., Proserpio D.M. Applied Topological Analysis of Crystal Structures with the Program Package ToposPro // Cryst. Growth Des. 2014. V. 14. no. 7. P. 3576–3585.
Ilyushin G.D. Theory of cluster self-organization of crystal-forming systems. Geometrical-topological modeling of nanocluster precursors with a hierarchical structure // Struct. Chem. 2012. V. 20. № 6. P. 975–1043.
Shevchenko V.Ya., Medrish I.V., Ilyushin G.D., Blatov V.A. From clusters to crystals: scale chemistry of intermetallics // Struct. Chem. 2019. V. 30. № 6. P. 2015–2027.
Pankova A.A., Blatov V.A., Ilyushin G.D., Proserpio D.M. γ-Brass Polyhedral Core in Intermetallics: The Nanocluster Model // Inorg. Chem. 2013. V. 52. № 22. P. 13 094–13 107.
Шевченко В.Я., Блатов В.А., Илюшин Г.Д. Моделирование процессов самоорганизации в кристаллообразующих системах. Кластеры-прекурсоры для самосборки кристаллической структуры Na99Hg468-hP56 // Физика и химия стекла. 2019. Т.45. № 6. С. 503–509.
Шевченко В.Я., Блатов В.А., Илюшин Г.Д. Моделирование процессов самоорганизации в кристаллообразующих системах. Новый двухслойный кластер–прекурсор K44 = = 0@8(Na2In6)@36(In6Cd6K6)2 для самосборки кристаллической структуры K23Na8Cd12In48–hP91 // Физика и химия стекла. 2019. Т.45. № 6. С. 510–518.
Ilyushin G.D. Intermetallic Compounds KnMm (M = Ag, Au, As, Sb, Bi, Ge, Sn, Pb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 7. P. 1095–1105.
Ilyushin G.D. Intermetallic Compounds NakMn (M = K, Cs, Ba, Ag, Pt, Au, Zn, Bi, Sb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 4. P. 539–545.
Ilyushin G.D. Intermetallic Compounds LikMn (M = Ag, Au, Pt, Pd, Ir, Rh): Geometrical and Topological Analysis, Tetrahedral Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 2. P. 202–210.
Дополнительные материалы отсутствуют.
