Физика и химия стекла, 2021, T. 47, № 5, стр. 493-503
Кластерная самоорганизация интерметаллических систем: трехслойные кластеры K159A = 1@16@44@98 и K159B = 1@14@40@104 и двухслойные кластеры K61 = 1@16@44 и K26 = 0@4@22 в кристаллической структуре Ta156Al288-cF444
В. Я. Шевченко 1, *, В. А. Блатов 2, Г. Д. Илюшин 2, 3
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
2 Межвузовский научно-исследовательский центр по теоретическому материаловедению,
Самарский технический университет
443011 Самара, ул. Молодогвардейская, 244, Россия
3 Федеральный научно-исследовательский центр “Кристаллография и фотоника”
119333 Москва, Ленинский пр., 59, Россия
* E-mail: shevchenko@isc.nw.ru
Поступила в редакцию 03.02.2021
После доработки 01.06.2021
Принята к публикации 07.06.2021
Аннотация
С помощью компьютерных методов (пакета программ ToposPro) осуществлен геометрический и топологический анализ кристаллической структуры интерметаллида Ta156Al288-cF444 (a = 19.153 Å, V = 7026.04 Å3, пр. группа F-43m). Установлены 324 варианта кластерного представления 3D атомной сетки с числом структурных единиц от 2 до 6. Рассмотрены три варианта самосборки кристаллической структуры из трехслойных кластеров K159A = 1@16@44@98 и K159B = 1@14@40@104, и двухслойных кластеров K61 = 1@16@44 и K26 = 0@4@22. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.
ВВЕДЕНИЕ
В двойных системах M–Al установлено образование 586 интерметаллидов MxAly с участием 56 различных металлов M. Многочисленные двойные соединения MxAly образуются с атомами M = Ti, Zr, Mg, Mn, Fe, Cu, Pt, Ta, и V [1, 2]. В элементарных ячейках этих интерметаллидов максимальное число атомов изменяется в пределах от 48 до 176, например: TiAl2-tI48 (пр. группа I41/amd), ZrAl2-tI48 (пр. группа I41/amd), Cu4Al3-oF88 (пр. группа Fmm2), Fe4Al13-mS102 (пр. группа C2/m), Pt8Al21-tI120 (пр. группа I41/a), MnAl3-oP156 (пр. группа Pnma), VAl10-cF176 (пр. группа Fd-3m) [1, 2]. В системах Mg–Al и Ta–Al образуются кристаллохимически наиболее сложные интерметаллиды Mg2Al3-cF1240 (пр. группа Fd-3m) [3, 4] и Ta156Al288-cF444 (пр. группа F-43m) [5].
В работе [4] был установлен механизм самосборки кристаллической структуры Mg2Al3-cF1240 участием двух типов наноразмерных кластеров: 63-атомного нанокластера K63 = 1@12@50, образующегося на 13-атомном икосаэдре 1@12, и 61-атомного нанокластера K61, 1@16@44, образующегося на 17-атомном полиэдре Фриауфа 1@16.
В системе Ta–Al кроме интерметаллида Ta156Al288-cF444 получены еще пять простых интерметаллидов TanAlm (табл. 1, [5–13]). Интересно, что в системе Nb–Al получены только два интерметаллида, имеющие кристаллохимические Ta-аналоги: NbAl3-tI8 и Nb2Al-tP30 (табл. 1). Третий интерметаллид Nb3Al-cP8 c максимальным содержанием атомов Nb не имеет Ta-аналога. Типы простых кластеров и их геометрические характеристики в кристаллических структурах металлов Ta и Al, и простых интерметаллидов ТanAlm приведены на рис.1.
Таблица 1.
Соединение | M/Al | Пр. группа | Класс Пирсона |
Параметры элементарной ячейки в Å, градусах |
V, Å3 |
---|---|---|---|---|---|
NbAl3 [6] | 0.33 | I4/mmm (139) | tI8 | 3.837, 3.837, 8.584 | 126.4 |
TaAl3 [6, 7] | 0.33 | I4/mmm (139) | tI8 | 3.841, 3.841, 8.540 | 126.0 |
Ta156Al288 [5] | 0.57 | F-43m (216) | cF444 | 19.153, 19.153, 19.153 | 7026.0 |
Ta5Al3 [8] | 0.66 | P63/mcm (193) | hP16 | 7.734, 7.734, 5.245 | 271.7 |
Ta1.108Al [9] | 1.11 | P21/c (14) | mP86 | 9.871, 9.877, 16.354, 90.00, 116.48, 90.00 |
1427.1 |
Ta22.4Al20.6 [10] | 1.11 | P21/n (14) | mP86 | 9.879, 9.901, 14.894, 90.00, 99.96, 90.00 |
1434.9 |
Ta17Al12 [10] | 1.41 | I-43m (217) | cI58 | 9.880, 9.880, 9.880 | 964.4 |
Ta2Al [11] | 2 | P42/mnm (136) | tP30 | 9.891, 9.891, 5.198 | 508.5 |
Nb2Al [12] | 2 | P42/mnm (136) | tP30 | 9.943, 9.943, 5.186 | 512.7 |
Nb3Al [13] | 3 | Pm-3n (223) | cP8 | 5.186, 5.186, 5.186 | 139.5 |
Кристаллическая структура Ta156Al288-cF444 [5] характеризуется гигантскими параметрами кубической ячейки a = 19.153 Å, V = 7026.04 Å3, пр. группой F-43m, содержит 17 кристаллографически независимых атомов с КЧ атомов Al, равным 8, 9, 10, 12 (6 атомов) и КЧ атомов Ta, равным 13 (два атома), 14 (два атома), 15, 16 (три атома). В работе [4] приведено кристаллохимическое описание кристаллической структуры Ta156Al288-cF444, в которой выделены четыре полиэдрических кластера, содержащих 4, 4, 4 и 5 кристаллографически независимых атомов.
В настоящей работе проведен геометрический и топологический анализ кристаллической структуры Ta156Al288-cF444. Установлены три варианта самосборки кристаллической структуры с участием трехслойных кластеров-прекурсоров K159A = 1@16@44@98, K159B = 1@14@40@104, и двухслойных кластеров K61 = 1@16@44 и K26 = 0@4@22. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.
Работа продолжает исследования [14–21] в области моделирования процессов самоорганизации систем на супраполиэдрическом уровне и геометрического и топологического анализа кристаллических структур с применением современных компьютерных методов.
МЕТОДИКИ, ИСПОЛЬЗОВАННЫЕ ПРИ КОМПЬЮТЕРНОМ АНАЛИЗЕ
Геометрический и топологический анализ осуществляли с помощью комплекса программ ToposPro [14], позволяющего проводить многоцелевое исследование кристаллической структуры в автоматическом режиме, используя представление структур в виде “свернутых графов” (фактор-графов). Данные о функциональной роли атомов при образовании кристаллической структуры получены расчетом координационных последовательностей, т.е. наборов чисел {Nk}, где Nk – число атомов в k-ой координационной сфере данного атома. Полученные значения координационных последовательностей атомов в 3D-сетках, приведены в табл. 2, в которой также даны число и типы соседних атомов в ближайшем окружении, т.е. в первой координационной сфере атома. Алгоритм разложения в автоматическом режиме структуры интерметаллида, представленного в виде свернутого графа на кластерные единицы, приведен в работах [14–16].
Таблица 2.
Атом |
Окружение |
Координационные последовательности | ||||
---|---|---|---|---|---|---|
N1 | N2 | N3 | N4 | N5 | ||
Al1 | 6Al + 6Ta6 | 12 | 47 | 109 | 209 | 326 |
Al2 | 6Al + 2Ta2 | 8 | 38 | 96 | 182 | 310 |
Al3 | 6Al + 4Ta4 | 10 | 44 | 106 | 194 | 306 |
Al4 | 6Al + 6Ta6 | 12 | 48 | 112 | 194 | 311 |
Al5 | 4Al + 5Ta5 | 9 | 43 | 103 | 186 | 309 |
Al6 | 6Al + 6Ta6 | 12 | 46 | 108 | 199 | 311 |
Al7 | 5Al + 7Ta7 | 12 | 47 | 104 | 190 | 316 |
Al8 | 6Al + 6Ta6 | 12 | 45 | 107 | 186 | 301 |
Al9 | 7Al + 5Ta5 | 12 | 46 | 106 | 198 | 317 |
Ta1 | 12Al + 4Ta4 | 16 | 44 | 98 | 196 | 298 |
Ta2 | 12Al + 4Ta4 | 16 | 52 | 94 | 194 | 322 |
Ta3 | 14Al14 | 14 | 40 | 104 | 198 | 284 |
Ta4 | 10Al + 4Ta4 | 14 | 49 | 107 | 196 | 319 |
Ta5 | 12Al + 4Ta4 | 16 | 46 | 101 | 196 | 308 |
Ta6 | 12Al +3 Ta3 | 15 | 44 | 103 | 202 | 308 |
Ta7 | 9Al + 4Ta4 | 13 | 48 | 109 | 194 | 315 |
Ta8 | 10Al + 3Ta3 | 13 | 48 | 110 | 199 | 310 |
Самосборка кристаллической структуры Ta156Al288-cF444
Использованный нами метод моделирования кристаллической структуры основан на определении иерархической последовательности ее самосборки в кристаллографическом пространстве [15–21]. На первом уровне самоорганизации системы определяется механизм формирования первичной цепи структуры из нанокластеров 0-уровня, сформированных на темплатной стадии химической эволюции системы, далее – механизм самосборки из цепи микрослоя (2-ой уровень) и затем из микрослоя – трехмерного микрокаркаса структуры (3-й уровень).
Кристаллографические данные Ta156Al288-cF444
Пространственная группа F-43m (no. 216) характеризуется позициями с точечной симметрией: –43m (4a, 4b, 4c, 4d), 3m (16e) и др.

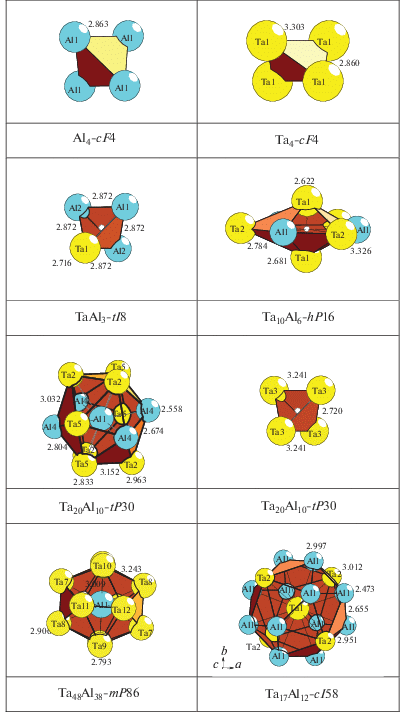

Метод полного разложения 3D фактор-графа структуры на кластерные подструктуры был использован для определения каркас-образующих нанокластеров кристаллической структуры. Установлены 324 варианта кластерного представления 3D атомной сетки с числом структурных единиц от 2 до 6. Число вариантов разложения на кластерные подструктуры с числом выделенных кластеров, равным 2, 3, 4, 5 и 6 составило 4, 2, 87, 183 и 148 соответственно.

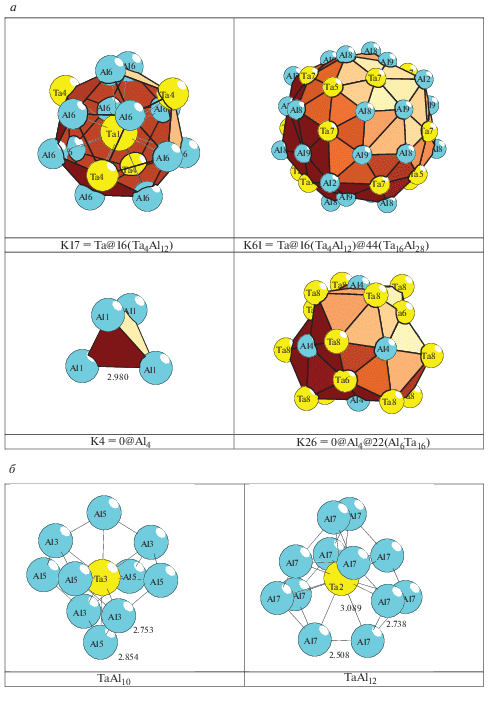

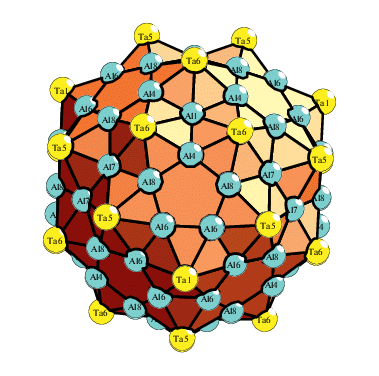

Установлены три различных варианта самосборки кристаллической структуры из трехслойных кластеров K159A = 1@16@44@98 (рис. 2) и K159B = 1@14@40@104 (рис. 3), и двухслойных кластеров K61 = 1@16@44 и K26 = 0@4@22 (Рис. 4).
Вариант 1. Трехслойный кластер K159A = 1@16@44@98 c центром в позиции 4a, образуется на полиэдре Фриауфа Ta@16(Ta4Al12). Кластеры K159A формируют слой, в пустотах которого расположены спейсеры в виде Al4-тетраэдров (рис. 5).
Вариант 2. Трехслойный кластер К159B = 1@14@40@104, образуется на 14-атомном полиэдре Ta@Al14. В слое между связанными кластерами K159B, в пустотах расположены спейсеры в виде атомов Ta (рис. 6).
Вариант 3. Двухслойный нанокластер K61 = Ta@16(Ta4Al12)@44(Ta16Al28) (c центром в позиции 4a) образуется на полиэдре Фриауфа Ta@16(Ta4Al12) и содержит 44 атома (Ta16Al28) во второй оболочке (табл. 3, рис. 4а). Двухслойный нанокластер K26 = = 0@Al4@22(Al6Ta16) (c центром в позиции 4b) образуется на Al4-тетраэдре и содержит 22 атома (Al6Ta16) во второй оболочке (табл. 4, рис. 4a). В пустотах каркаса в позициях 4c и 4d расположены кластеры TaAl12 и TaAl10.
Таблица 3.
Нанокластер 1@16@44 | |
---|---|
Полиэдр Фриауфа | Оболочка |
1 Ta1 | 4 Ta5 |
4 Ta4 | 12 Ta7 |
12 Al6 | 4 Al2 |
12 Al8 | |
12 Al9 | |
Ta@16(Ta4Al12) | @44(Ta16Al28) |
Всего 61 атом |
Таблица 4.
Нанокластер 0@4@22 | |
---|---|
Тетраэдр K4 | Оболочка |
4 Al1 | 6 Al4 |
4 Ta6 | |
12 Ta8 | |
0@4(Al4) | @22(Al6Ta16) |
Всего 26 атомов |
Самосборка кристаллической структуры Ta156Al288-cF444. Первичная цепь

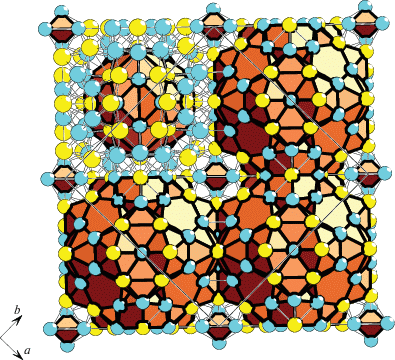

Самосборка первичных цепей происходит при связывании нанокластеров K61 и K26 в направлении [100] c образовании между ними 16 общих связей Ta–Ta, Ta–Al и Al–Al (рис.7). Расстояние между центрами нанокластеров соответствует половине длины вектора трансляции a/2 = 19.153 Å/2 = 9.5765 Å.

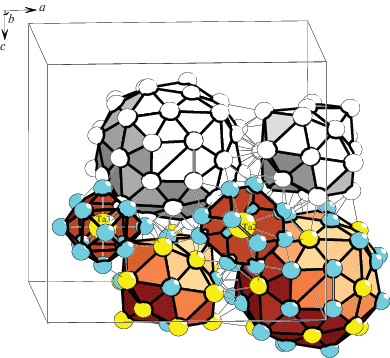

Самосборка слоя. Образование микрослоя ${\text{S}}_{3}^{2}$ происходит при связывании параллельно расположенных первичных цепей в плоскости (010) (рис. 8). На этой стадии в пустотах микрослоя происходит локализация полиэдрических кластеров Ta(4c)Al12, и Ta(4d)Al10. Расстояние между центрами кластеров из соседних цепей в направлениях [100] и [010] соответствует длинам векторов a/2 = c/2 = 9.5765 Å.

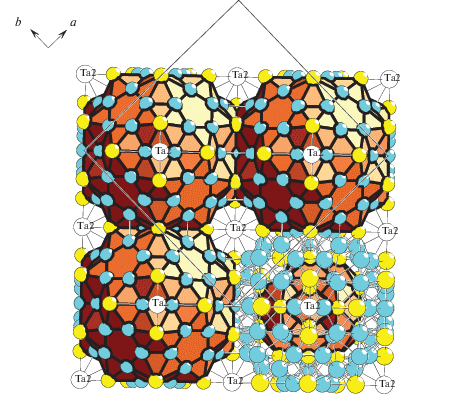

Самосборка каркаса. Микрокаркас структуры ${\text{S}}_{3}^{3}$ формируется при связывании двух микрослоев в направлении [010]. Расстояние между микрослоями определяет длину вектор
ЗАКЛЮЧЕНИЕ
Реконструирован симметрийный и топологический код процессов самосборки кристаллической структуры Ta156Al288-cF444 из нанокластеров-прекурсоров в виде: первичная цепь → микрослой → микрокаркас. Рассмотрены три варианта самосборки кристаллической структуры Ta156Al288-cF444 из трехслойных кластеров K159A = = 1@16@44@98 и K159B = 1@14@40@104, и двухслойных кластеров 1@16@44 и K26 = = 0@4@22. Между связанными кластерами K159A в пустотах расположены спейсеры в виде Al4-тетраэдров, а между кластерами K159B – спейсеры в виде атомов Ta. Двухслойные нанокластеры-прекурсоры K61 = Ta@16(Ta4Al12)@44(Ta16Al28) и K26 = = 0@Al4@22(Al6Ta16) образуют 3D упаковку. В пустотах каркаса расположены кластеры-спейсеры TaAl12 и TaAl10.
Моделирование процесса самосборки кристаллической структуры выполнено при поддержке Минобрнауки РФ в рамках выполнения работ по государственному заданию ФНИЦ “Кристаллография и фотоника” РАН, нанокластерный анализ выполнено при поддержке Минобрнауки РФ в рамках выполнения работ по государственному заданию AAAA-A19-119022290092-5 (ИХС РАН), топологический анализ выполнен при поддержке Минобрнауки РФ в рамках государственного задания № 0778-2020-0005.
