Керамические композитные матрицы на основе системы LaPO4–ZrO2: получение и свойства

Л. П. Мезенцева 1, *, А. В. Осипов 1, В. Л. Уголков 1, А. А. Акатов 2, Л. А. Коптелова 1

1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

2 Санкт-Петербургский государственный технологический институт (технический университет)
190013 Санкт-Петербург, Московский пр., 26, Россия

* E-mail: la_mez@mail.ru

Поступила в редакцию 01.07.21
После доработки 31.07.21
Принята к публикации 06.08.21

Полный текст (PDF)

Аннотация

Рассмотрен оригинальный подход к использованию керамических композитов в качестве матриц, предназначенных для отверждения и захоронения актинид-редкоземельной фракции высокоактивных отходов (ВАО). Керамические композиты получали спеканием наноразмерных порошков (1 – x)LaPO4–xZrO2, предварительно прокаленных при 850°C, с использованием нестабилизированного оксида циркония. Прокаленные порошки подвергали ступенчатому спеканию в интервале температур 1000‒1300°C и при 1600°C для получения керамических композитных матриц (1 – x)LaPO4–xZrO2. Проведены опыты по выщелачиванию керамических образцов, спеченных при температуре 1600°С. Рассчитаны скорости выщелачивания ионов La3+ и Zr4+ из керамических образцов в дистиллированной воде; проведено сравнение результатов с ранее полученными данными для аналогичных матриц в концентрированном растворе хлорида и сульфата натрия. Представлены результаты исследования керамических матриц до и после выщелачивания методами РФА и электронной микроскопии.

Ключевые слова: керамические композитные матрицы (1 – x)LaPO4–xZrO2, рентгенофазовый анализ, поверхность разрушения, скорость выщелачивания

ВВЕДЕНИЕ

Перспективы использования керамических материалов на основе фосфатов в качестве химически стабильных и радиационно стойких матриц для безопасного захоронения радиоактивных отходов рассматривались в различных публикациях [1–9]. Известно, что они отвечают наиболее важным требованиям, выдвигаемым к таким матрицам, а именно: обладают совместимостью с геологической средой, устойчивостью к природным жидким средам, радиационной стойкостью (в т.ч. к эффектам самооблучения) [9–11]. В работе [12] были исследованы термодинамически стабильные твердые растворы La1 −xLnxPO4 (Ln = Eu, Gd; 0 < x < 1) со структурой монацита во всем диапазоне концентраций. Кроме того, с помощью термодинамического моделирования была выполнена оценка термодинамических параметров и долгосрочной стабильности керамических матриц на основе твердого раствора типа монацита, предназначенных для включения радионуклидов с целью захоронения радиоактивных отходов [8, 9, 13]; в частности, монацит GdPO4 был предложен как идеально подходящий для иммобилизации актинидов с относительно низкой мощностью дозы [13].

В качестве матриц для отходов рассматривалось несколько типов материалов – стекло, стеклокерамика и керамика, в том числе керамические композиты с добавками ZrO2 [14, 15]. Авторы работы [14] отметили ZrO2 как хорошо известную добавку для повышения химической стойкости силикатного стекла; значительная концентрация ZrO2 присутствовала в составе композиций для остекловывания радиоактивных отходов.

Более того, добавление оксида циркония в композиции для остекловывания радиоактивных отходов, даже в небольшом количестве, как подчеркивалось в [16], существенно влияет на их физические свойства. В частности, добавление оксида циркония снижает начальную скорость растворения, но способствует растворению в долгосрочной перспективе. Авторы связали это явление с изменением защитных свойств, таких как пористость, измененных слоев в стеклянной матрице.

Однако стекло и стеклокерамика являются метастабильными материалами с точки зрения термодинамики. Поэтому керамика, особенно минералоподобная керамика, считается более перспективной для захоронения высокоактивных радиоактивных отходов (ВАО).

По мнению авторов [17], композитная, а не однофазная, керамика будет более востребована для этих целей из-за сложности составов жидких отходов (которые будут подвергаться отверждению). Авторы [17] считают, что фазы, сегрегированные по границам зерен, благоприятны для иммобилизации в них примесей радионуклидов. Более того, в этом отношении каждая часть композита может независимо включать радионуклиды, т.е. являться матрицей. Например, авторы [18, 19] указали на способность керамики на основе ZrO2 образовывать твердые растворы с ионами Pu, Am или Gd, Y.

Настоящая работа была стимулирована публикацией [17] и явилась продолжением ранее опубликованной в журнале “Физика и химия стекла” в 2019 г. (см. Л.П. Мезенцева и др.). В рамках указанного исследования керамические композитные матрицы были получены спеканием наноразмерных порошков 0.8LaPO4–0.2Al2O3, 0.8LaPO4–0.2Y2O3 и 0.8LaPO4–0.2ZrO2 при температурах от 1000 до 1600°C. Было показано, что скорость выщелачивания ионов La3+, Al3+, Y3+ и Zr4+ из керамических матричных композитов в концентрированных водных растворах NaCl и Na2SO4 низкая.

В настоящем исследовании предпринята попытка изучения керамических композитных матриц на основе системы LaPO4–ZrO2 в широком диапазоне концентраций, а также оценки их поведения в процессе выщелачивания. С этой целью были синтезированы наноразмерные порошки LaPO4·nH2O–ZrO(OH)2 для получения керамических композиционных материалов (матриц) (1 ‒ х)LaPO4–хZrO2.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Синтез и исследование порошков-прекурсоров (1 ‒ х)LaPO4·nH2O–хZrO(OH)2

Для получения керамических композитов (1 ‒ х)LaPO4–хZrO2 была использована оригинальная методика синтеза порошков-прекурсоров, разработанная ранее для ортофосфатов редкоземельных элементов и в дальнейшем для композиций на их основе (см. работу Л.П. Мезенцевой и др. в 2017 г. в журнале “Физика и химия стекла”).

Наноразмерные порошки-прекурсоры (1 ‒ х)LaPO4·nH2O–хZrO(OH)2, где x = 0.0, 0.2, 0.3, 0.5, 0.7, 0.8 и 1.0, были синтезированы золь-гель методом. Компоненты (LaPO4·nH2O и ZrO(OH)2) были получены раздельно обратным осаждением; затем полученные коллоидные растворы LaPO4·nH2O и ZrO(OH)2 (золи) смешивали и добавляли раствор аммиака для получения соответствующих композиций в виде гелей [20].

Исходными реагентами служили La2O3 (Ла-1, ТУ 48-194-81, 99.99%), ZrOCl2·8H2O (марки “х. ч.”, 99.0%), NH4H2PO4 (марки “х. ч.”, 99.5%), азотная кислота (марки “х. ч.”, 70%), водный раствор аммиака (марки “х. ч.”, 25%) и дистиллированная вода.

Для рентгенофазового анализа (РФА) порошков использовали дифрактометр ДРОН-3 (Россия). Параметры записи были следующими: CuKα-излучение (λ = 1.54056 Å), 38 кВ, Ni-фильтр, постоянная времени 1, скорость сканирования 1 град/мин.

Термический анализ порошков-прекурсоров методом ДСК/ТГ на приборе STA 4429CD (NETZSCH) Simultaneous Thermal Analyzer показал потерю воды продуктами синтеза и разложение ZrO(OH)2 в интервале температур от комнатной до 800°C и образование вследствие этого композиций (1 – x)LaPO4–xZrO2 (см. [20], а также публикацию Л.П. Мезенцевой и др. 2021 г. в журнале “Физика и химия стекла”).

Получение наноразмерных порошков (1 – x)LaPO4–xZrO2 и их спекание

Исходные некомпактированные порошки (1 ‒ х)LaPO4·nH2O–хZrO(OH)2 предварительно прокаливали в соответствии с результатами ДСК/ТГ при температуре 850°C в течение 2 ч для обезвоживания продуктов и разложения ZrO(OH)2 с одновременным сохранением высокой дисперсности образующихся порошков (1 – x)LaPO4–xZrO2.

После измельчения агломератов в вибрационной мельнице порошки (1 – x)LaPO4–xZrO2 прессовали в таблетки под давлением 8–10 МПа и спекали на воздухе в интервале температур 1000–1300°C в течение 24 ч, а затем при 1600°C в течение 1 ч.

Исследование керамических композитных матриц (1 – x)LaPO4–xZrO2

Измельченные керамические образцы после спекания анализировали методом РФА.

СЭМ-изображения поверхностей разрушения керамических матриц до и после выщелачивания были получены с помощью электронного микроскопа FEI Quanta 200 SEM (США).

Эксперимент по выщелачиванию в дистиллированной воде

Химическая стабильность композитов может быть оценена с помощью эксперимента по выщелачиванию в дистиллированной воде. Для этого порошки (1 – x)LaPO4–xZrO2 прессовали в кубики объемом 1 см3 под давлением 8–10 МПа, после чего их последовательно спекали при 1000, 1200, 1300°C (24 ч) и 1600°C (1 ч). Керамические кубики помещали в пластиковые контейнеры и заливали 50 мл контактного раствора (дистиллированной воды). Температура испытания составляла 25 ± 3°С; контактный раствор меняли на 1, 3, 7, 10, 14, 21 и 27 сут. Концентрации ионов La3+ и Zr4+ в растворе определяли методом масс-спектрометрии с индуктивно связанной плазмой (ICP-MS). Измерения ICP-MS проводили во Всероссийском научно-исследовательском геологическом институте им. А.П. Карпинского (Санкт-Петербург, Россия).

На основании полученных концентраций ионов в контактном растворе были рассчитаны скорости выщелачивания керамических матриц по следующей формуле:

R = cV/(wSt),

где R – скорость выщелачивания компонента, г/(см2 сут); с – концентрация компонента в контактном растворе, г/л; V – объем контактного раствора, л; w – массовая доля компонента в образце; S – геометрическая площадь открытой поверхности образца, см2; t – продолжительность периода выщелачивания, сут.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Метод РФА показал, что ступенчатое спекание образцов (1 ‒ х)LaPO4–хZrO2 приводит к образованию моноклинных LaPO4 и ZrO2, которые даже при 1600°C не взаимодействуют друг с другом (рис. 1).

Рис. 1.

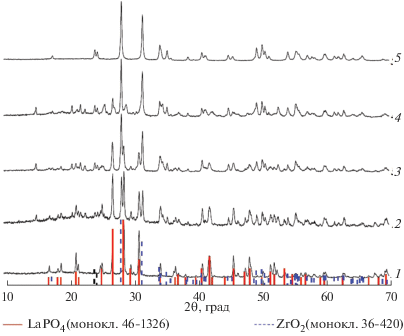

Рентгеновские дифрактограммы образцов (1 ‒ x)LaPO4–xZrO2, спеченных при 1600°C, 1 ч, где x = = 0.0 (1), 0.5 (2), 0.7 (3), 0.8 (4), 1.0 (5); и штрих-диаграммы моноклинных LaPO4 и ZrO2 из базы данных ICDD-PDF.

При этом добавка оксида циркония оказывает заметное влияние на поверхность разрушения керамических композитов, как это можно видеть из рис. 2. Здесь наблюдается подавление интенсивного анизотропного роста моноклинных зерен LaPO4 и уменьшение открытой пористости образцов до 1–2% по сравнению с LaPO4, у которого эта величина составила около 3%. Эти результаты сходны с СЭМ-изображением поверхности разрушения керамического образца ZrO2–30 об. % LaPO4, показывающим, кроме того, в основном межзеренный разрыв вследствие слабых связей по границам зерен [21].

Рис. 2.

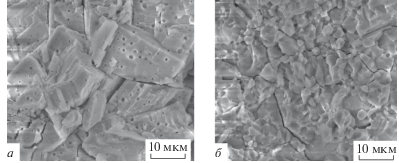

СЭМ изображения поверхности излома керамических образцов, спеченных при 1600°C, 1 ч: LaPO4 (а); 0.8LaPO4–0.2ZrO2 (до выщелачивания) (б).

Скорость выщелачивания (R) в дистиллированной воде ионов La3+ из всех исследованных матриц, как правило, составляла 10–8–10–9 г/(см2 сут). При выходе кривой зависимости скорости выщелачивания от времени в область примерно постоянных (стационарных) значений, наблюдались величины ≈1.3 × 10–9 г/(см2 сут), вне зависимости от содержания LaPO4 в композициях матриц (рис. 3). Скорость выщелачивания ионов Zr4+ была еще ниже (10–8–10–10 г/(см2 сут) при стационарных значениях в интервале (1–8) × 10–10 г/(см2 сут).

Рис. 3.

Зависимости скорости выщелачивания (R) ионов La3+ и Zr4+ из керамических композитов: 0.5LaPO4‒0.5ZrO2 (а) и 0.2LaPO4‒0.8ZrO2 (б) от продолжительности процесса (t) в дистиллированной воде.

Кроме того, зависимость стационарных значений скорости выщелачивания циркония (RZr) от его массовой доли в матрице (wZr), построенная по данным для трех исследованных матриц (0.8LaPO4‒0.2ZrO2, 0.5LaPO4‒0.5ZrO2 и 0.2LaPO4‒0.8ZrO2), представляет собой нисходящую прямую вида RZr = 1.3 × 10–9‒2.2 × 10–9 ∙ wZr с высоким коэффициентом детерминации (0.9991) (рис. 4). Следует также отметить, что при wZr = 0 это уравнение дает значение RZr, равное стационарному значению скорости выщелачивания La3+. Таким образом, при низком содержании ZrO2 в керамической матрице скорость выщелачивания Zr4+ приближается к скорости выщелачивания La3+, т.е. выход обоих компонентов в воду наблюдается почти с одинаковой скоростью, но по мере увеличения доли ZrO2 в матрице сопротивление этой фазы выщелачиванию водой увеличивается по сравнению с LaPO4, поэтому выщелачивание протекает неравномерно.

Рис. 4.

Зависимость скорости выщелачивания ионов Zr4+ (RZr) от массовой доли циркония (wZr) в керамических композитах.

Эти результаты могут быть сопоставлены с нашими предыдущими результатами, полученными для скоростей выщелачивания ионов La3+ и Zr4+ в насыщенных водных растворах NaCl и Na2SO4 из керамической композитной матрицы 0.8LaPO4–0.2ZrO2 (10–10–10–11 г/(см2 сут) (см. публикацию Мезенцевой Л.П. и др. в журнале “Физика и химия стекла” за 2019 г.). В свою очередь, в [22] скорости выщелачивания Pr и Ce керамики Ce0.5Pr0.5PO4 при рН = 7 (дистиллированная вода) определены как ~10−7 г м−2 сут−1) (10−11 г/(см2 сут)).

Результаты РФА и электронной микроскопии керамических матриц после выщелачивания представлены на рис. 5 и 6.

Рис. 5.

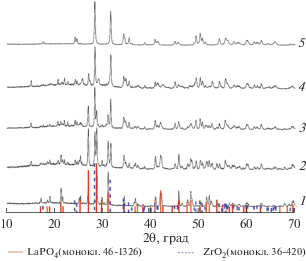

Рентгеновские дифрактограммы керамических матриц (1 ‒ x)LaPO4–xZrO2, где x = 0.0 (1), 0.5 (2), 0.7 (3), 0.8 (4), 1.0 (5), после выщелачивания и штрих-диаграммы моноклинных LaPO4 и ZrO2 из базы данных ICDD-PDF.

Рис. 6.

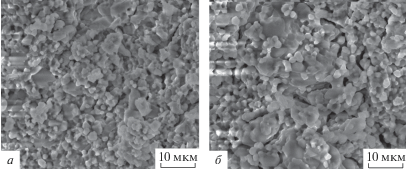

СЭМ изображения поверхности излома керамических матриц после выщелачивания: 0.5LaPO4–0.5ZrO2 (а), 0.2LaPO4–0.8ZrO2 (б).

Из этих рисунков видно, что рентгеновские дифрактограммы показывают наличие моноклинных LaPO4 и ZrO2, а микрофотографии поверхности излома не демонстрируют каких-либо заметных изменений по сравнению с исходными керамическими материалами (рис. 2).

Следовательно, керамические композитные матрицы на основе LaPO4 с добавками ZrO2 являются перспективными материалами для дальнейшего захоронения радиоактивных отходов некоторых изотопов актинид-редкоземельной фракции, поскольку матрицы обладают высокой химической стойкостью, изоморфной емкостью LaPO4 и термостойкостью по крайней мере до 1600°C.

ЗАКЛЮЧЕНИЕ

В соответствии с уникальным подходом к золь-гель методике были синтезированы наноразмерные порошки-прекурсоры (1 ‒ х)LaPO4·nH2O–хZrO(OH)2 для дальнейшего получения керамических композитных матриц (1 ‒ х)LaPO4–хZrO2 (x = 0.0, 0.2, 0.3, 0.5, 0.7, 0.8 и 1.0). Порошки (1 ‒ х)LaPO4–хZrO2 были получены путем предварительной термической обработки некомпактированных порошков-прекурсоров при температуре 850°C при сохранении их высокой степени дисперсности, обеспечивающей их хорошее спекание от 1000 до 1600°C. Спеченные керамические композитные матрицы представляли собой моноклинные LaPO4 и ZrO2, которые не взаимодействовали друг с другом даже при высоких температурах.

Установлено, что скорость выщелачивания ионов La3+ и Zr4+ из керамических матриц в дистиллированной воде была низкой, а поверхность разрушения композитов не имелa заметных изменений.

Поэтому мы считаем, что керамические матрицы (1 ‒ х)LaPO4–хZrO2 могут быть перспективными материалами для отверждения и утилизации актинид-редкоземельной фракции высокоактивных отходов (ВАО).

Работа выполнена по бюджетной программе Института химии силикатов РАН при поддержке Министерства образования и науки Российской Федерации (проект № AAAA-A19-119022290092-5).
