Физика металлов и металловедение, 2019, T. 120, № 4, стр. 389-394
Новая фаза Ta3Ве в пленочных покрытиях системы тантал–бериллий
Ю. Ж. Тулеушев a, *, В. Н. Володин a, Е. А. Жаканбаев a
a Институт ядерной физики Министерства энергетики РК
050032 Алматы, ул. Ибрагимова, 1, Казахстан
* E-mail: yuriy.tuleushev@mail.ru
Поступила в редакцию 06.06.2018
После доработки 10.07.2018
Принята к публикации 22.07.2018
Аннотация
Ионно-плазменным распылением и соосаждением ультрадисперсных частиц Та и Ве впервые получены твердые растворы – сплавы в диапазоне концентраций от 1.1 до 85.8 ат. % Ве в пленке, что является подтверждением термофлуктуационного плавления и коалесценции малых частиц. Установлена закономерность изменения объема элементарной ячейки твердого раствора Ве в β-Та. При вакуумном отжиге при температуре 800°С образца с концентрацией 26.8 ат. % Ве обнаружена новая фаза, идентифицированная как Та3Ве, имеющая тетрагональную гранецентрированную решетку с параметрами a = 0.7579 ± 0.0003 нм, c = 0.7370 ± 0.0005 нм. Определены рентгенографические данные для идентификации интерметаллида. Проведенные электронно-микроскопические исследования показали, что коэффициент объемного расширения фазы Та3Ве больше, чем таковой у твердого раствора Ве в β-Та. Исследование температурной зависимости электросопротивления фазы Та3Ве при охлаждении от комнатной температуры до 10 К показали, что эта фаза имеет металлический характер зависимости R от T. Найденная фаза Та3Ве до температуры 10 К не обладает сверхпроводящими свойствами.
ВВЕДЕНИЕ
Современный технический прогресс предъявляет все более высокие требования к конструкционным и функциональным металлическим материалам [1]. Ключевым среди них является требование многофункциональности, т.е. сочетания в одном и том же материале высоких и часто трудно сочетаемых механических, физических и химических свойств. Стандартные материаловедческие принципы формирования структуры и свойств, основанные на традиционных термических и деформационных воздействиях на твердое тело, уже не способны удовлетворять этим требованиям. Одним из способов придания новых свойств материалам является создание в них ранее неизвестных структурных состояний, чему способствуют экстремальные воздействия на твердые тела. Одним из таких видов воздействия является мехоносплавление, позволяющее существенно расширить зону взаимной растворимости металлов [2–6]. Другой способ, позволяющий получать новые фазы – технология ионно-плазменного осаждения чередующихся слоев металлов ультрадисперсными частицами [7]. Одним из вариантов выбора металлов являются тантал и бериллий.
Диаграмма состояния Та–Ве не построена [8]. В системе установлено существование шести соединений: Та2Ве, Та3Ве2, ТаВе2, ТаВе3, Та2Ве17 и ТаВе12. Температура плавления Та2Ве17 равна 1980°С, ТаВе12 – 1850°С. Для повышения коррозионной стойкости сплавы тантала легируют титаном, алюминием, хромом и бериллием [9].
Цель настоящей работы – определение возможности формирования сплавов системы тантал–бериллий с использованием размерного эффекта, концентрационных пределов существования твердых растворов (ТР), получение, идентификация интерметаллического соединения и установление структуры полученных сплавов в пленочных покрытиях.
1. МАТЕРИАЛ И МЕТОДИКА ЭКСПЕРИМЕНТА
Материал для исследования – пленки системы тантал–бериллий изготовлены соосаждением ультрадисперсных частиц металлов, полученных ионно-плазменным распылением на холодные подложки из поликристаллического корунда (поликора), монокристаллического кремния и стекла. В экспериментах использованы тантал чистотой 99.9% основного элемента и вакуумно-дистиллированный бериллий (99.995%) в виде мишеней для распыления диаметром 40 и толщиной 4 мм. При магнетронном распылении в качестве плазмообразующего газа использован аргон, подвергшийся очистке на геттере – распыленном титане.
Методика формирования образцов покрытий из сплавов заключается в ионно-плазменном распылении тантала и бериллия и их совместном осаждении в виде субслоев толщиной порядка 1 нм, до суммарной толщины пленки 0.5–1.6 мкм на перемещающиеся относительно потоков плазмы подложки. Скорость перемещения подложек 5 × 10–2 м с–1. Напыление осуществляли одновременно с двух противоположных магнетронов, между которыми располагается устройство для перемещения подложек.
Составом покрытия управляли изменением соотношения электрических мощностей, подаваемых на распыляющие тантал и бериллий магнетроны. Соотношение осажденных металлов контролировали весовым методом по количеству распыленных металлов во время формирования покрытия. Толщину пленки определяли методом резерфордовского обратного рассеяния протонов на тандемном ускорителе УКП-2-1 и расчетным путем на основании количества осажденных металлов и их плотности. Причем ввиду трудоемкости методики резерфордовского обратного рассеяния протонов по сравнению с расчетом на основании количества осажденных металлов и их плотности в табл. 1 приведены результаты расчетной толщины слоев, а ядерно-физическую методику применяли выборочно для проверки полученных результатов. Точность соответствия расчетных толщин и измеренных с помощью резерфордовского обратного рассеяния 10%.
Таблица 1.
Состав, ат. % Ве | dTa, нм/слой | dBe, нм/слой | dсум, нм | Параметры тетрагональной решетки, нм | |
---|---|---|---|---|---|
а | с | ||||
1.1 | 1.53 | 0.002 | 920 | 1.0162 | 0.5324 |
2.2 | 0.49 | 0.005 | 894 | 1.0151 | 0.5318 |
2.8 | 1.54 | 0.017 | 930 | 1.0149 | 0.5317 |
5.1 | 1.57 | 0.033 | 950 | 1.0138 | 0.5321 |
10.7 | 1.31 | 0.067 | 824 | Текстура [001] | 0.5322 |
17.2 | 1.33 | 0.120 | 870 | Текстура [001] | 0.5320 |
17.5 | 1.32 | 0.130 | 824 | Текстура [001] | 0.5319 |
21.7 | 1.43 | 0.180 | 961 | 1.0212 | 0.5314 |
23.8 | 1.40 | 0.200 | 958 | 1.0214 | 0.5312 |
24.6 | 1.50 | 0.220 | 1026 | 1.0217 | 0.5311 |
26.6 | 1.29 | 0.210 | 899 | 1.0218 | 0.5310 |
26.8 | 1.07 | 0.170 | 734 | 1.0219 | 0.5309 |
34.9 | 1.38 | 0.330 | 1024 | Мелкодисперсная сверхструктура | |
1.8090 | 0.5495 | ||||
43.5 | 0.95 | 0.330 | 1598 | Мелкодисперсная сверхструктура | |
2.0452 | 0.5288 | ||||
51.4 | 0.93 | 0.450 | 830 | Мелкодисперсная сверхструктура | |
2.0218 | 0.5322 | ||||
68.6 | 0.62 | 0.610 | 922 | Сверхструктура + аморф | |
1.8224 | 0.5311 | ||||
70.7 | 0.76 | 0.660 | 850 | Сверхструктура + β-Та | |
2.5081 | 0.5389 | ||||
76.5 | 0.64 | 0.680 | 1051 | Аморф. Сверхструктуры нет | |
79.5 | 0.40 | 0.710 | 833 | Сверхструктура + аморф | |
1.7891 | 0.5348 | ||||
82.7 | 0.27 | 0.740 | 511 | Аморф + куб. сверхструктура а = 0.8211 | |
85.8 | 0.26 | 0.770 | 580 | Аморф + куб. сверхструктура а = 0.8140 |
Рентгеноструктурные исследования выполнены на дифрактометре D8 Advance фирмы Bruker с медным излучением λKα = 0.154051 нм с графитовым монохроматором. Значение параметров решетки вычислено как среднее при использовании всех дифракционных линий от идентифицируемой фазы. Электронно-микроскопические исследования выполнены на электронно-зондовом микроанализаторе JSM-8230 (JEOL).
Зависимость сопротивления напыленных пленок от температуры измеряли четырехзондовым методом на приборном комплексе LabVIEW при охлаждении на криогенном стенде, созданном на базе криогенного насоса НВК-3.2A-Р.
2. РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
С целью определения концентрационных границ существования твердых растворов в системе Та–Ве, полученных ионно-плазменным напылением с учетом размерного фактора, сформированы образцы покрытий с концентрацией бериллия от 1.1 до 85.8 ат. %. Толщина единичных слоев тантала dТа и бериллия dВе при напылении покрытий, состав покрытия и образующиеся при напылении типы решеток представлены в табл. 1.
При рентгенографическом исследовании установлено, что при концентрации бериллия в покрытии от 1.1 до 26.8 ат. % пленки представлены твердыми растворами бериллия в β-тантале, зависимость объема элементарной ячейки β-Та в которых представлена на рис. 1.
Из полученного графика следует, что до концентрации 5.1 ат. % бериллий образует твердый раствор замещения в β-Та. При превышении этой концентрации бериллий начинает занимать позиции в междоузлиях, и объем элементарной ячейки β-Та начинает увеличиваться. При концентрации 21.7 ат. % Ве объем элементарной ячейки β-Та достигает максимального значения 0.554170 нм3 и практически не изменяется до концентрации 26.8 ат. % Ве. При превышении концентрации значения 27 ат. % избыточный бериллий начинает выделяться в виде отдельных слоев, о чем говорит появление сверхструктурных отражений. На рис. 2 представлены рентгенограммы покрытий системы Та–Ве с концентрацией Ве 35.0, 51.4 и 79.5 ат. %.

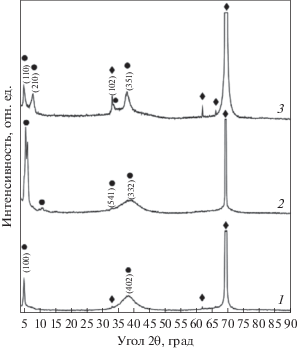

При концентрации Ве 35.0 ат. % сверхструктуры образуются в сверхмелкодисперсном покрытии (рис. 2, спектр 1). При 51.4 ат. % Ве характер рентгенограммы сохраняется, но относительная интенсивность сверхструктурных рефлексов увеличивается (рис. 2 спектр 2). При 70.7 ат. % Ве степень окристаллизованности вещества в покрытии возрастает и появляются рефлексы в диапазоне углов 2Θ = 35°–40° (рис. 2, спектр 3).
При кристаллизации расплавов Та–Ве, полученных традиционным плавлением, максимальная концентрация тантала наблюдается в соединении Та2Ве. Однако известно [10], что при термообработке твердых растворов системы Nb–Be с содержанием 25 ат. % Ве, полученных с помощью наноразмерного легирования, была получена сверхпроводящая фаза Nb3Be. Поэтому в данном исследовании также был поставлен вопрос о термической устойчивости полученных твердых растворов Ве в Та и возможном существовании фазы Та3Ве. В этой связи были проведены последовательные вакуумные отжиги при температурах 400, 700, 800, 900°С покрытия системы Та–Ве с концентрацией 26.8 ат. % Ве на подложке из поликора. На рис. 3 приведены дифрактограммы, отслеживающие процесс фазообразования в данном образце.
На рис. 3, спектр 1 видно, что в исходном состоянии покрытие представляет собой сильно текстурированную в направлении [001] фазу β-тантала. После отжига при 400°С дифрактограмма идентична дифрактограмме от неотожженного образца. После отжига 700°С 1 ч (рис. 3, спектр 2) в покрытии сохранилась тетрагональная решетка β-тантала, но появились дополнительные рефлексы, свидетельствующие о процессах рекристаллизации. Поскольку отжиг частично снял текстурированность покрытия, то появилась возможность рассчитать параметры элементарной ячейки полученного твердого раствора Ве в β-Та. В соответствии с расчетами по программе RTP [11] получены значения а = 0.9961 ± 0.0006 нм, с = 0.5317 ± 0.0007 нм. Такая элементарная ячейка имеет объем 0.52758 нм3. Данное значение меньше, чем минимальный полученный нами объем элементарной ячейки у твердого раствора Ве в β-Та с концентрацией бериллия 5.1 ат. %. Это обстоятельство говорит о том, что после отжига 700°С 1 ч большая часть расположенного в межузлиях бериллия перешла в узлы решетки β-Та. После отжига 800°С в течение 1 ч (рис. 3, спектр 3) в покрытии по механизму бездиффузионного мартенситного перехода получена фаза нового соединения Та3Ве. Данные для идентификации соединения (измеренные dhkl и соответствующие им индексы Миллера (hkl) приведены в табл. 2.
Таблица 2.
dhkl, нм | 0.2677 | 0.2460 | 0.2342 | 0.1810 |
(hkl) | (202) | (003) | (103) | (223) |
dhkl, нм | 0.1654 | 0.1351 | 0.1170 | |
(hkl) | (421) | (215) | (504) |
Расчет параметров элементарной ячейки и индексов Миллера фазы Та3Ве выполнен с использованием программы RTP [11]. Полученная совокупность рефлексов хорошо описывается (с дисперсией 2Θ = 0.055) тетрагональной решеткой с параметрами а = 0.7579 ± 0.0003 нм, с = 0.7370 ± 0.0005 нм.
На рис. 4 представлены электронно- микроскопические снимки поверхности образца системы Та–Ве с концентрацией бериллия 26.8 ат. % до и после отжига.
Из анализа электронно-микроскопических снимков следует, что на отдельных участках поверхности кристаллиты растут быстрее, чем на остальных, в результате чего на плоской поверхности появляются наплывы. После формирующего фазу Та3Ве отжига 800°С в течение 1 ч основные особенности микрорельефа поверхности сохраняются, но на поверхности появляются трещины, что свидетельствует о том, что коэффициент объемного расширения у синтезированной фазы Та3Ве больше, чем у твердого раствора бериллия в β-тантале.

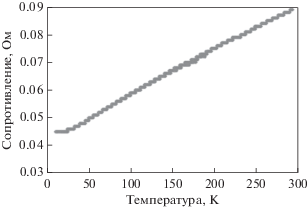

На рис. 5 приведена зависимость электросопротивления от температуры образца со сформированной на поверхности фазой Та3Ве. Видно, что для данного интерметаллида характерна зависимость R(T), свойственная металлам – сопротивление образца при понижении температуры линейно снижается до некоторого порогового значения. Сверхпроводящих свойств у интерметаллида Та3Ве при охлаждении до 10 К не обнаружено.
ЗАКЛЮЧЕНИЕ
Соосаждением ультрадисперсных частиц тантала и бериллия, распыленных в плазме низкого давления на перемещающиеся подложки, впервые получены твердые растворы – сплавы тантала и бериллия при температурах 50–150°С. При содержании бериллия в покрытии до 26.8 ат. % зафиксировано образование твердых растворов бериллия в β-тантале. При этом до концентрации 5.1 ат. % бериллий образует в β-тантале растворы замещения, а в диапазоне концентраций от 5.1 до 26.8 ат. % – растворы замещения и внедрения. При содержании бериллия в покрытии Та–Ве от 35.0 до 85.8 ат. % система аморфизируется и в ней образуются сверхструктуры, образованные регулярно расположенными слоями бериллия в матрице β-тантала, а затем тантала в аморфизованной бериллиевой матрице.
При вакуумном отжиге образца с содержанием Ве 26.8 ат. % (800°С) зафиксировано образование нового интерметаллида Та3Ве с тетрагональной решеткой с параметрами а = 0.7579 ± 0.0003 нм, с = 0.7370 ± 0.0005 нм. Из анализа электронно-микроскопических снимков можно сделать вывод о том, что коэффициент объемного расширения фазы Та3Ве больше, чем у твердого раствора бериллия в β-тантале. Исследования электро-физических свойств фазы Та3Ве показали, что она обладает металлическим характером зависимости R(T). Сверхпроводящих свойств у интерметаллида Та3Ве в диапазоне температур от комнатной до 10 К не обнаружено.
Работа выполнена при финансовой поддержке Комитета науки Министерства образования и науки Республики Казахстан (гранты № AP05 130 933/ГФ5 и АР05 130 967/ГФ5).
Список литературы
Глезер А.М. Принципы создания многофункциональных конструкционных материалов нового поколения // Успехи физических наук. 2012. Т. 182. № 5. С. 559–566.
Чулкина А.А., Ульянов А.И., Волков В.А., Ульянов А.Л., Загайнов А.В., Елькин И.А. Формирование фаз при механосинтезе и последующих отжигах образцов состава цементита, легированных хромом и никелем // ФММ. 2018. Т. 119. № 3. С. 271–279.
Елсуков Е.П., Ульянов А.Л., Порсев В.Е., Колодкин Д.А., Загайнов А.В., Немцова О.М. Особенности механического сплавления высококонцентрированных сплавов Fe–Cr // ФММ. 2018. Т. 119. № 2. С. 165–170.
Афкам Й., Косрошахи Р.А., Кейрифард Р., Мусавьян Р.Т., Брабазон Д. Микроструктура и морфология механосинтезированных нанокомпозитов с металлической матрицей // ФММ. 2017. Т. 118. № 8. С. 790–800.
Ульянов А.И., Чулкина А.А., Волков В.А., Ульянов А.Л., Загайнов А.В. Структура и магнитные свойства механосинтезированных нанокомпозитов (Fe1 –xNix)75C25 // ФММ. 2017. Т. 118. № 7. С. 725–734.
Волков В.А., Чулкина А.А., Елькин И.А., Елсуков Е.П. Закономерности образования карбидных фаз при механосинтезе сплава (Fе0.93Cr0.07)75C25 в сравнении с другими карбидообразующими процессами // ФММ. 2017. Т. 117. № 2. С. 198.
Тулеушев Ю.Ж., Володин В.Н., Жаканбаев Е.А. Пленочные покрытия системы тантал-кадмий: получение, фазовый состав и структура // ФММ. 2015. Т. 116. № 1. С. 59–66.
Диаграммы состояния двойных металлических систем / Под ред. Лякишева Н.П. М.: Машиностроение, 1996. Т. 1. 992 с.
Справочник по редким металлам. Под ред. Плющева В.Е. М.: Мир, 1965, 945 с.
Тулеушев А.Ж., Володин В.Н. Тулеушев Ю.Ж. Новый сверхпроводящий бериллид ниобия Nb3Be cо структурой А15 // Письма в ЖЭТФ. 2003. Т. 78. Вып. 7. С. 908–910.
Tabular processor for X-ray diffractometry RTP / rtp32.cab, RTP 4.2 для Win32, английская версия от 1.02.2014.
