Физика металлов и металловедение, 2023, T. 124, № 6, стр. 500-516

Систематическое описание термодинамических, упругих и механических свойств бинарных ОЦК сплавов на основе Zr из первых принципов

Е. А. Смирнова a, А. В. Пономарева a, Д. А. Конов a, М. П. Белов a, *

a НИТУ МИСИС
119049 Москва, Ленинский просп., д. 4, стр. 1, Россия

* E-mail: m.belov@misis.ru

Поступила в редакцию 27.03.2023
После доработки 24.04.2023
Принята к публикации 29.04.2023

Полный текст (PDF)

Аннотация

Эффекты влияния растворения 3d-, 4d- и 5d-металлов, а также Al, In и Sn в ОЦК-решетке Zr были исследованы в рамках теории функционала электронной плотности. С использованием метода EMTO-CPA были рассчитаны параметры решетки, энтальпии смешения, монокристаллические упругие константы С11, С12, С44 и C ', поликристаллические модули упругости E, G, а также характеристики пластичности разупорядоченных ОЦК-сплавов на основе Zr в широком концентрационном диапазоне до 50 ат. %. Методом PAW-SQS проведено исследование эффектов сплавления на указанные свойства ОЦК-сплавов Zr–X, где X – серии 4d-элементов Nb, Mo, Tc, Ru, Rh и 5d элементов Ta, W, Re, Os, Ir для концентрационных срезов 6.25, 25 и 50 ат. %. Проведен анализ концентрационных и периодических зависимостей свойств сплавов, их стабильности.

Ключевые слова: бинарные сплавы Zr, композиционный беспорядок, упругие свойства, стабильность фаз

ВВЕДЕНИЕ

По своим физическим свойствам сплавы на основе Zr похожи на сплавы Ti [1, 2], при этом циркониевым сплавам уделено сравнительно мало внимания в научной литературе. Однако в последнее время интерес к сплавам, содержащим цирконий, возвращается [3–8]. Особенно перспективно сплавы на основе циркония выглядят с точки зрения их использования в качестве биоматериалов [9]. Zr и его сплавы обладают отличной биосовместимостью, хорошей коррозионной стойкостью и благоприятными механическими свойствами [10–16]. Одно из преимуществ Zr по сравнению с Ti – более низкая магнитная восприимчивость, что позволяет циркониевым имплантам меньше влиять на показания МРТ [17]. Исследования свойств сплавов циркония с переходными металлами Zr–Nb [18] и Zr–Mo [19] показывают, что при небольших концентрациях легирующего элемента происходит снижение магнитной восприимчивости, что, однако, сопровождается ухудшением механических характеристик. Важным преимуществом циркония является то, что он препятствует образованию фосфата кальция на импланте, и таким образом позволяет избежать повторного перелома кости во время операции удаления импланта [20].

Цирконий хорошо известен тем, что не поглощает или почти не поглощает нейтроны, поэтому является незаменимым компонентом при производстве ядерной энергии, где используется как внутреннее покрытие для реакторов и топливных ячеек. Поскольку здесь существует проблема окисления водяным паром, поглощения азота и водорода [21], то ее пытаются решить добавлением легирующих элементов, таких как Sn и переходных металлов Nb, Fe, Cr, Ni [22, 23].

Непосредственно бинарная система Ti–Zr также представляет интерес, поскольку металлы имеют неограниченную растворимость друг в друге и механические характеристики возрастают при увеличении концентрации одного в другом, достигая пика в районе 50 ат. % [24]. Кроме того, в данной системе наблюдается эффект памяти формы (ЭПФ). Это происходит благодаря наличию аллотропного превращения α (ГПУ) → β (ОЦК)-фаз чистого циркония при T = 1135 К. Температура фазового перехода зависит от легирующего элемента и его концентрации, т.е. легирующие элементы могут быть разделены на стабилизирующие или дестабилизирующие кубическую структуру циркония. Так, например, в работе [25] показано, что в сплаве Ti50Zr50 переход в мартенситную (гексагональную) фазу происходит при температуре 813 К и в кубическую фазу при 871 К, а в сплаве Ti70Zr30 при 913 и 933 К соответственно.

В работе [26] был обнаружен ЭПФ в сплаве (Ti–Zr)–1.5Mo–2Sn, где возврат к оригинальной форме изделия происходил при нагреве до 500 К. Данный ЭПФ связан с фазовым превращением из гексагональной метастабильной ω-фазы в кубическую. Формирование ω-фазы наблюдается во всех сплавах систем цирконий–переходной металл, в которых высокотемпературная ОЦК-фаза может быть сохранена в метастабильном состоянии при низких температурах [27]. Также она может быть получена и в чистом цирконии при ударных сжатиях вдоль направлений [0001] и [1–210] [28].

В данной работе мы не сосредотачиваемся на исследовании свойств циркониевых сплавов в применении к конкретной области использования, а даем общую картину разнообразия теоретически предсказанных термодинамических, упругих и механических свойств бинарных сплавов на основе ОЦК-циркония в широком интервале концентраций легирующего элемента от 0 до 50 ат. %, предсказываем их термодинамическую и механическую стабильность. В качестве легирующих элементов выбраны переходные 3d-, 4d- и 5d-металлы, а также некоторые р-элементы, такие как Al, In, Sn.

ДЕТАЛИ ВЫЧИСЛЕНИЙ

Расчеты электронной структуры и полной энергии проводили для температуры T = 0 K в рамках метода точных muffin‑tin орбиталей (EMTO) в сочетании с приближением когерентного потенциала (CPA) для моделирования беспорядка замещения [29, 30], а также с использованием метода проекционно‑присоединенных плоских волн (PAW) [31, 32], реализованный в пакете VASP [33–35]. Полную плотность заряда (FCD) [36] представляли одноцентровым разложением волновых функций электронов по сферическим гармоникам с орбитальными моментами lmax до 8. Для учета обменно‑корреляционных взаимодействий использовали приближение обобщенного градиента (GGA) [37]. Интегрирование в обратном пространстве проводили по сетке 37 × 37 × 37 k‑точек. Интегрирование энергии проводили в комплексной плоскости с использованием полуэллиптического контура, состоящего из 24 энергетических точек. Расчеты проводили для базисного набора, включающего валентные spdf‑орбитали. Спин‑поляризованные расчеты проводили для сплавов циркония с хромом, железом, марганцем, кобальтом и никелем. Упругие константы рассчитывали по деформационным зависимостям полных энергий. Для расчета модулей упругости поликристаллов использовали усреднение Хилла констант упругости монокристаллов.

Кристаллы кубической симметрии имеют три независимые упругие постоянные второго порядка: C11, C12 и C44, для которых критерий механической устойчивости задается соотношениями: C44 > 0, C11–C12 = 2C ' > 0, C11 + 2C12 > 0 [38].

Атомный беспорядок сплавов замещения моделировали в PAW с использованием техники специальных квазислучайных структур (SQS) [39], ОЦК‑структуру моделировали с помощью 128-атомной суперячейки. Энергия обрезания плоских волн была выбрана равной 450 эВ. Интегрирование зоны Бриллюэна выполнены с использованием набора 4 × 4 × 4k‑точек.

Метод EMTO был выбран в качестве высокопроизводительного инструмента расчета параметров решетки, энтальпий смешения и упругих и механических характеристик сплавов с 3d-, 4d-, 5d-переходными металлами, а также Al, Ga, Ge, In, Sn во всем диапазоне концентраций 0–50 ат. %. Метод PAW‑SQS более точный, но трудозатратный, был использован для расчета указанных характеристик лишь для серии 4d элементов Nb, Mo, Tc, Ru, Rh и 5d элементов Ta, W, Re, Os, Ir при трех концентрациях легирующего элемента 6.25, 25 и 50 ат. %.

Подробная методика расчетов термодинамических и упругих свойств для ОЦК-сплавов в методе EMTO‑CPA и PAW‑SQS приведена в работе [40].

РЕЗУЛЬТАТЫ

Термодинамические свойства

Концентрационные зависимости параметров решетки всех рассматриваемых систем, посчитанные методом EMTO представлены на рис. 1.

Рис. 1.

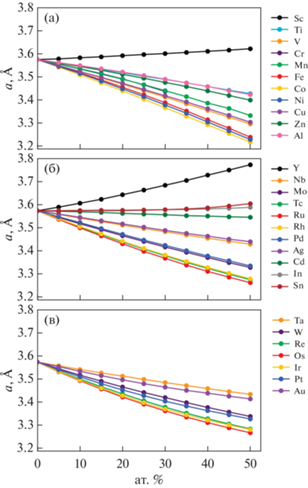

Рассчитанные методом EMTO-CPA параметры решетки ОЦК сплавов Zr–X, где X: a – 3d и Al, б – 4d и In, Sn, в – 5d-элементы.

Можно видеть, что параметр решетки увеличивается только для сплавов Zr–Sc и Zr–Y, причем наибольшие значения достигаются при легировании иттрием. При добавлении p‑элементов, таких как In и Sn, параметр решетки незначительно (менее 1%) увеличивается, тогда как при легировании кадмием происходит малозаметное (~0.5%) уменьшение. Для остальных рассматриваемых элементов наблюдается уменьшение параметра решетки.

В сплавах циркония с 3d-металлами (рис. 1а) наблюдается уменьшение параметра решетки. Добавление титана незначительно уменьшает равновесный объем сплава, тогда как легирование ванадием приводит к более существенному снижению параметра решетки. Сплавы циркония с Cr, Mn, Fe, Co и Ni рассматривали с учетом магнитных взаимодействий в системе. Легирование хромом существенно повышает магнитный момент в системе, однако при концентрации ~35 ат. % Cr происходит магнитный переход, что приводит к резкому изменению свойств сплава. Поэтому в данной работе рассматривали сплавы до 30 ат. % Cr. При добавлении Mn, Fe и Co магнитный момент в сплавах монотонно увеличивается, что приводит к положительным отклонениям от закона Вегарда.

Максимальное значение магнитного момента достигается в сплаве Zr–50% Mn–1.14μБ. Для сплавов с кобальтом магнитный момент достигает 0.6μБ, и отклонение от линейного закона минимально. В сплавах циркония с никелем магнитный момент практически равен нулю. В ряду 3d-элементов максимальное снижение можно видеть в сплавах Zr–Co, тогда как значения параметра решетки для Zr–Fe и Zr–Ni лежат выше. Для элементов 4 периода вследствие магнитных взаимодействий в сплавах наблюдается смещение минимума параметра решетки к элементам с больше чем наполовину заполненной d‑зоной. Для элементов конца периода Cu и Zn концентрационные зависимости параметра решетки близки к V и Ti соответственно.

Рассмотрим изменения параметра решетки при добавлении 4d-металлов (рис. 1б). Для элементов начала и конца периода, таких как Nb и Ag, наблюдается уменьшение параметра решетки примерно на 4% при увеличении доли легирующих компонентов до 50%, тогда как для Mo и Pd это значение равно 8%. При легировании циркония элементами середины периода происходит значительное уменьшение параметра решетки. Минимальные значения наблюдаются в системе Zr–Ru, для сплавов Zr–Rh и Zr–Tc концентрационные зависимости параметров решетки очень близки и лежат чуть выше.

Для сплавов циркония с 5d-металлами (рис. 1в) параметр решетки монотонно уменьшается. При легировании Та параметр решетки снижается, в отличие от аналогичных сплавов с Ti [41], в которых добавление тантала приводит к незначительному увеличению равновесного объема сплава. Дальнейшее увеличение количества 5d‑электронов приводит к более существенному уменьшению параметра решетки. При легировании элементами середины периода наблюдается наиболее заметное уменьшение параметра решетки сплавов. Значения для сплавов Zr–Os являются минимальными для всех концентраций. Для металлов, находящихся ближе к концу периода, Pt и Au, изменения параметра решетки не столь значительны.

Можно отметить, что во всем концентрационном интервале при заполнении d-зоны параметр решетки сплавов с 3d-металлами значительно меньше, чем в сплавах с 4d- и 5d-элементами. При легировании элементами пятого и шестого периодов концентрационные зависимости параметров решетки очень похожи, так интервал изменения параметра решетки в ряду Nb–Ag практически совпадает с интервалом для ряда Ta–Au. В отличие от аналогичных сплавов с Ti [41], в циркониевых сплавах равновесный объем снижается существенней. Для сплавов циркония с элементами четвертого периода максимальное изменение достигает 10%, тогда как для титановых сплавов максимум около 8%.

Сравнение полученных результатов с имеющимися экспериментальными данными, а также значениями, полученными методом PAW‑SQS для некоторых систем, представлено на рис. П1 приложения. Рассчитанный параметр решетки меньше экспериментального, но результаты моделирования правильно воспроизводят концентрационные изменения, и отличие не превышает 1%.

На рис. 2 показаны рассчитанные значения энтальпии смешения ∆H (1) исследуемых сплавов.

(1)
$\Delta H = {{E}_{{{\text{Z}}{{{\text{r}}}_{{{\text{1}} - c}}}{{{\text{X}}}_{c}}}}} - (1 - c){{E}_{{{\text{Zr}}}}} - c{{E}_{{\text{X}}}},$
где ΔH – энтальпия смешения эВ/атом; EZr1– cXc – энергия сплава эВ/атом; с – концентрация компонентов; EZr, EX – полные энергии соответствующих систем эВ/атом.

Рис. 2.

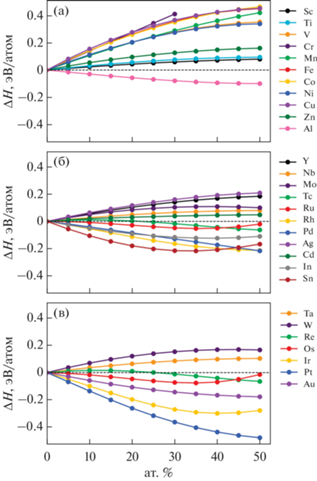

Рассчитанные методом EMTO-CPA энтальпии смешения ОЦК-сплавов Zr–X, где X: a – 3d и Al, б – 4d и In, Sn, в – 5d-элементы.

Значения ΔH > 0 (<0) свидетельствуют о склонности к фазовому расслоению (образованию твердого раствора). Энтальпии смешения рассчитывали относительно чистых элементов в основном состоянии: ферромагнитного (ФМ) ОЦК-Fe, ФМ ГЦК-Ni, ФМ ГПУ-Co, ОЦК-Cr в немагнитном (НМ) состоянии, ФМ α‑Mn, НМ ГЦК-Al, Cu, Ag, Au, Ir, Pt, Pd, Rh, ОЦК Mo, V, W, Nb, Ta, ГПУ Zn, Cd, Hf, Ti, Y, Sc, Re, Ru, Tc, орторомбический In, Sn в структуре алмаза.

Сплавы циркония с 3d-металлами демонстрируют положительную энтальпию смешения во всем концентрационном интервале (рис. 2a). Энтальпия смешения максимальна для сплавов с Cu, Fe и Co и достигает 0.45 эВ/атом. Сплав с алюминием является термодинамически устойчивым.

В ряду 4d-металлов наиболее термодинамически стабильным является сплав Zr–Rh (рис. 2б). Элементы начала периода Y, Nb, Mo, так же, как и элементы с практически полностью заполненной d‑зоной Ag, Cd, имеют положительную энтальпию смешения. При небольших концентрациях технеция ОЦК-сплав Zr–Tc нестабилен, однако увеличение доли легирующего компонента выше 20 ат. % приводит к стабилизации сплава. Сплавы циркония с рутением, родием и палладием устойчивы на всем концентрационном интервале. Увеличение количества p-электронов на внешней оболочке способствует стабилизации сплава (Zr–In, Zr–Sn).

Для сплавов с 5d-элементами (рис. 2в), энтальпия смешения минимальна в системе Zr–Pt. Сплавы Zr–Ir, Zr–Os, Zr–Au также термодинамически устойчивы во всем диапазоне концентраций. В сплавах Zr–Re увеличение содержания Re более 25 ат. % приводит к стабилизации сплава. В сплавах с Ta и W энтальпия смешения положительна при всех концентрациях легирующего элемента.

По сравнению с титановыми сплавами, соответствующие сплавы циркония демонстрируют меньшую термодинамическую стабильность. Все сплавы циркония с 3d-металлами неустойчивы, тогда как в системах Ti–Co, Ti–Ni, Ti–Zn, Ti–Fe и Ti–Mn наблюдалась отрицательная энтальпия смешения [41]. При сравнении сплавов титана и циркония с 4d-элементами не видно столь значительных отличий, но значения энтальпии смешения для титановых сплавов в среднем на 0.1 эВ/атом меньше. При легировании 5d-металлами можно отметить основное отличие при рассмотрении титановых и циркониевых сплавов c рением и вольфрамом, которые демонстрируют разную термодинамическую стабильность.

Упругие свойства

Концентрационная зависимость объемных модулей сплавов Zr–X представлена на рис. 3.

Рис. 3.

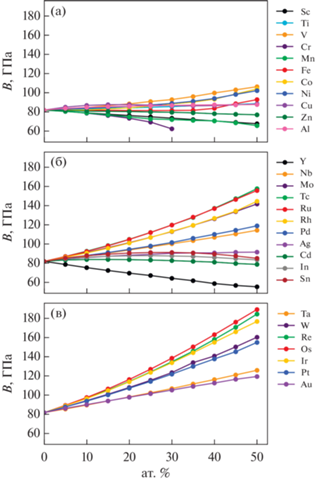

Рассчитанные методом EMTO-CPA значения объемного модуля ОЦК сплавов Zr–X, где X: a – 3d и Al, б – 4d и In, Sn, в – 5d-элементы.

При добавлении Y или Sc объемный модуль сплавов существенно уменьшается, что соответствует значительному увеличению параметра решетки в этих сплавах. Можно видеть, что для сплавов с элементами начала и конца периода (Cu, Zn, Cd) так же, как и для сплавов с p‑элементами (Al, In Sn) концентрационные изменения объемного модуля очень незначительные и не превышают 10%.

При легировании титаном объемный модуль незначительно увеличивается (рис. 3a). Для сплава Zr–V значение B монотонно растет и достигает максимального значения 105 ГПа в ряду 3d-элементов. Для сплавов с Cr, Mn, Fe, Co и Ni существенное влияние на свойства оказывает магнитное взаимодействие. Объемный модуль Zr–Cr и Zr–Mn сплавов снижается, причем линия для Zr–Cr лежит даже ниже линии для сплава Zr–Sc. Для сплавов циркония с железом значение объемного модуля практически не меняется при увеличении концентрации до 35%, дальнейшее добавление легирующего элемента приводит к росту объемного модуля. Для сплавов Zr–Co и Zr–Ni наблюдается увеличение объемного модуля, причем для системы Zr–Co нелинейность зависимости выражена сильнее, что можно объяснить увеличением магнитного момента в системе. Можно предположить, что столь нелинейное поведение объемного модуля в ОЦК-циркониевых магнитных сплавах получается в результате конкуренции различных вкладов – магнитного и размерного факторов. При легировании элементами середины пятого и шестого периодов (рис. 3б, 3в) объемный модуль монотонно увеличивается. Наиболее быстрый рост происходит в имеющих сходную электронную структуру Zr–Os и Zr–Ru сплавах. В сплавах с 5d-металлами объемный модуль меняется наиболее значительно при заполнении d‑зоны. Наибольшее значение объемного модуля (190 ГПа) достигается при добавлении 50 ат. % осмия. Характер изменения объемного модуля при легировании циркония и титана 4d- и 5d-металлами очень похож, но диапазон изменений в циркониевых сплавах меньше. Для сплавов циркония и титана с 3d-металлами существенные различия объясняются сильными магнитными взаимодействиями в Zr–X сплавах.

Для исследования механических свойств сплавов были рассчитаны упругие константы C ', С11, С12, С44, показывающие отклик материала на различные деформации. Кроме того, константа C ' удобна для оценки механической стабильности сплавов с кубической решеткой (условие механической стабильности: C ' > 0).

Концентрационные зависимости константы C' показаны на рис. 4. Можно видеть, что для ОЦК-сплавов Zr–Sc и Zr–Y константа C ' становится меньше нуля при доле легирующего компонента более 15 ат. %, что указывает на сильную механическую нестабильность сплавов с данными легирующими элементами.

Рис. 4.

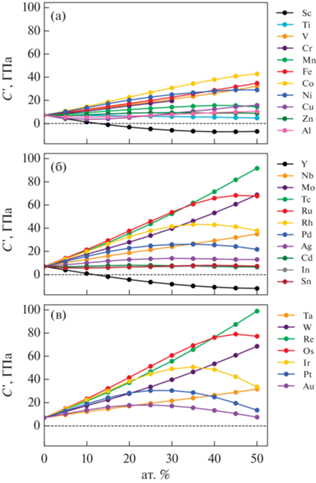

Рассчитанные методом EMTO-CPA значения константы упругости С ' ОЦК сплавов Zr–X, где X: a – 3d и Al, б – 4d и In, Sn, в – 5d-элементы.

Рассмотрим изменение значений C ' при легировании 3d-металлам (рис. 4a). В сплавах с титаном значение C ' незначительно уменьшается. При легировании V, Cr, Fe и Co наблюдается практически линейный рост C ', максимальное значение достигается в сплаве Zr–Co – 48 ГПа. При легировании Mn и Ni значения C ' монотонно возрастают примерно до 40 ат. % и выходят на плато при дальнейшем увеличении концентрации, однако значения для сплавов Zr–Mn существенно ниже (28 и 14 ГПа соответственно). В сплавах Zr–Cu концентрационная зависимость C` имеет минимум на 15 ат. %, но общее изменение значений невелико. Аналогичная картина наблюдается в сплавах с Al.

На рис. 4б можно видеть, что значение C ' монотонно растет при добавлении Nb, Mo и Tc, наибольшее значение ~91 ГПа соответствует сплаву Zr–50% Tc. При дальнейшем увеличении количества d‑электронов концентрационная зависимость C ' принимает вид кривой с максимумом при плавном уменьшении максимальных значений. Для сплавов Zr–Ru максимум достигается при легировании 45 ат. %, тогда как для Zr–Cd он смещается на концентрацию 20 ат. %. При увеличении количества p‑электронов (In, Sn) значения C ' очень слабо возрастают (примерно на 2 ГПа).

При легировании циркония 5d-металлами наблюдается похожая картина (рис. 4в). При добавлении элементов, в которых d-зона заполнена меньше, чем наполовину, значения C ' линейно возрастают при повышении концентрации. При дальнейшем увеличении количества d-электронов так же, как и в случае 4d-элементов, видна нелинейная зависимость с максимумом, однако в этом случае максимум гораздо более выражен.

Концентрационные зависимости констант С11 и С12 показаны на рис. 5. Можно видеть, что характер изменения С11 (рис. 5б, 5в) для 4d- и 5d-элементов очень похож на соответствующие зависимости C '. Однако в случае C11 зависимости, имеющие максимум, существенно сглажены (Zr–Ir, Zr–Pt, Zr–Au) или выходят на плато (Zr–Ru, Zr–Rh, Zr–Pd, Zr–Ag). Максимальное значение 316 ГПа достигается для Zr–50%Re. Значительное увеличение параметров решетки для Zr–Y и Zr–Sc приводят к уменьшению С11. Для элементов конца периода и p‑элементов (Zn, Cd, Al, In, Sn) изменения С11 в зависимости от концентрации легирующего компонента очень малы и не превышают 10 ГПа. Для сплавов Zr–Cr, Zr–Mn значение упругой константы С11 практически не меняется, что связано с уменьшением объемного модуля сплава. При легировании 3d-металлами, имеющими более чем наполовину заполненную d‑зону (Fe, Co, Ni), происходит практически линейный рост значений С11.

Рис. 5.

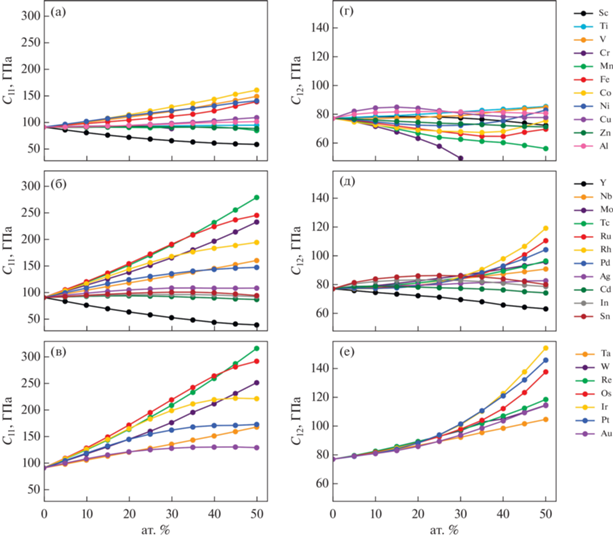

Рассчитанные методом EMTO-CPA значения констант упругости С11 (a–в) и С12 (г–е) ОЦК-сплавов Zr–X, где X: a, г – 3d и Al, б, д – 4d и In, Sn, в, е – 5d-элементы.

Рассчитанные значения С12 приведены на рис. 5г–5е. При добавлении Ti и V C12 монотонно увеличивается, однако суммарное изменение значений не превышает 10 ГПа. Значение С12 существенно уменьшается для сплавов Zr–Cr и Zr–Mn. При добавлении Fe, Co и Ni кривая имеет минимум, который смещается от 35 ат. % для Fe до 20 ат. % для Ni. Для других элементов четвертого периода С12 меняется очень слабо.

Для сплавов с 4d-металлами характерно незначительное изменение (менее 10%) значения С12 для элементов конца периода и p‑элементов (Ag, Zr, Cd, In, Sn). При легировании элементами середины периода (Nb, Mo, Tc, Ru, Rh, Pd) наблюдается монотонное увеличение значений С12. Наибольший рост достигается при легировании Rh, Ru и Pd. В ряду 5d-металлов значения С12 для всех рассматриваемых сплавов монотонно растут. Максимальное значение 157 ГПа достигается для сплава Zr–50 ат. % Ir.

Рассчитанные значения упругой константы С44 показаны на рис. 6. Можно видеть, что при легировании 3d-металлами, такими как Sc, Ti, Mn, Cr, Ni, изменение константы С44 не превышает 10%. Добавление ванадия и железа приводит к монотонному уменьшению С44, тогда как при легировании кобальтом наблюдается нелинейная зависимость с минимумом при 25 ат. %. Из всех 3d-металлов наименьшее значение С44 имеет сплав Zr–Zn в интервале концентраций 0–45 ат. %. При увеличении содержания меди концентрационная зависимость имеет максимум на 20 ат. %. Аналогичная картина наблюдается для металлов с похожей электронной структурой (Ag, Au), однако там максимум смещается на 25 ат. %, но диапазон изменений уменьшается. Добавление алюминия приводит к монотонному росту константы С44.

Рис. 6.

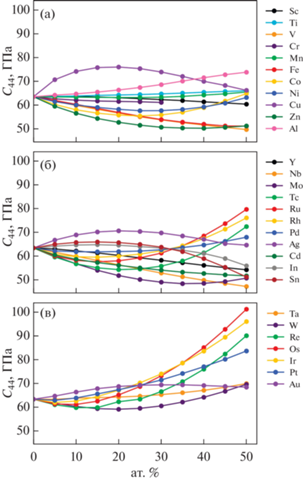

Рассчитанные методом EMTO-CPA значения константы упругости С44 ОЦК-сплавов Zr–X, где X: a – 3d и Al, б – 4d и In, Sn, в – 5d-элементы.

При легировании элементами середины пятого периода (Mo, Tc, Ru, Rh) наблюдается нелинейная зависимость, при этом минимум на кривой смещается с 35 ат. % для Mo до 10 ат. % для Rh. Похожую концентрационную зависимость демонстрируют элементы середины шестого периода (W, Re, Os, Ir), однако в этом случае минимум смещается с 20 ат. % для W и до 5 ат. % для Ir. Можно видеть, что минимальные значения С44 наблюдаются для сплавов Zr–Mo (Zr–W) практически во всем концентрационном интервале. При легировании p-элементами (In, Sn) концентрационная зависимость имеет максимум при 15 ат. %. Максимальный диапазон изменений соответствует сплавам с 5d-металлами.

В целом можно видеть, что циркониевые и титановые сплавы [41] с 4d- и 5d-металлами имеют похожие концентрационные зависимости упругих констант, однако сплавы с титаном достигают более высоких значений. Для сплавов с 3d-элементами различия в поведении упругих констант можно объяснить существенным магнитным взаимодействием в циркониевых сплавах, тогда как в титановых сплавах это взаимодействие очень мало.

Концентрационные зависимости модулей Юнга и модулей сдвига Zr–X сплавов представлены на рис. 7.

Рис. 7.

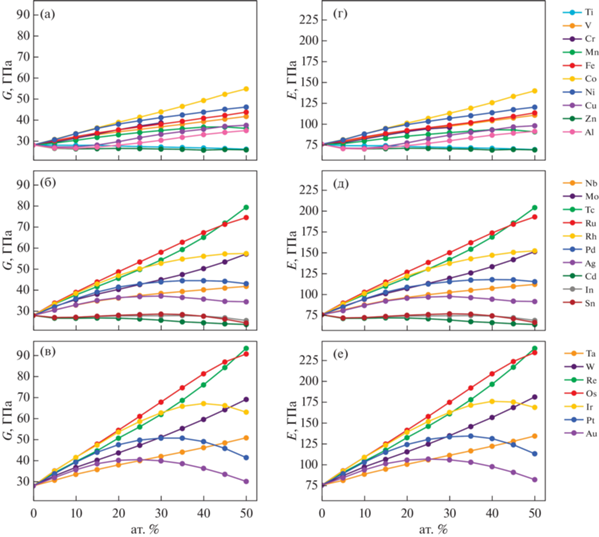

Рассчитанные методом EMTO‑CPA значения модуля сдвига G (a, б, в) и модуля Юнга E (г, д, е) ОЦК-сплавов Zr–X, где X: a, г – 3d и Al, б, д – 4d и In, Sn, в, е –5d-элементы.

Можно видеть, что тенденции изменения модулей очень похожи. В сплавах циркония с титаном наблюдается монотонное уменьшение модулей, однако суммарное изменение составляет всего 10%. Концентрационные зависимости при легировании ванадием и железом линейно возрастают и очень близки. Добавление марганца до 35 ат. % приводит к возрастанию значений модулей и последующему незначительному падению при уменьшении доли циркония. Для сплавов с медью и алюминием концентрационные зависимости имеют вид кривой с минимумом около 10 ат. %. Максимальные значения в ряду 3d-металлов достигаются при увеличении содержания кобальта.

Рассмотрим изменения значений модулей при легировании 4d и 5d-металлами. По мере заполнения d‑зоны, значения модулей монотонно линейно возрастают при увеличении концентрации легирующего элемента. Скорость роста больше для сплавов с 5d-элементами. Диапазон изменения модуля Юнга от 78 до 240 ГПа, модуля сдвига от 27 до 92 ГПа. Для сплавов Zr–Ru и Zr–Os при CX = 50 ат. % значения очень близки к Zr–Tc и Zr–Re соответственно. При дальнейшем увеличении количества d‑электронов на внешнем уровне на концентрационных зависимостях модуля Юнга и модуля сдвига появляется максимум, который смещается в сторону уменьшения количества легирующего элемента. Для Zr–Ir наибольшее значение модуля Юнга достигается при 40 ат. %, для Zr–Pt при 30 ат. % и 25 ат. % для Zr–Au. Для металлов 4d-периода возникает похожая ситуация при добавлении Rh, Pd, Ag, однако максимумы смещаются в сторону больших концентраций (Zr–Pd, Zr–Ag) или практически выходят на плато как в случае Zr–Rh. При легировании p‑элементами (In, Sn) значения модуля Юнга и модуля сдвига незначительно (до 10%) уменьшаются.

Рассмотрим механические свойства циркониевых сплавов. Для оценки пластичности сплава были использованы три параметра: отношение G/B, коэффициент Пуассона ν и параметр упругой анизотропии Зенера Az = 2C44/(C11 – C12). При G/B < 0.5 и ν > 0.3 материал предполагается пластичным с металлическим типом связи [42, 43].

Можно видеть (рис. 8), что критерию G/B < 0.5 удовлетворяют все сплавы циркония с 3d-металлами, кроме сплавов с хромом, марганцем и кобальтом при концентрации легирующего компонента более 30 ат. % (для Cr 20 ат. %).

Рис. 8.

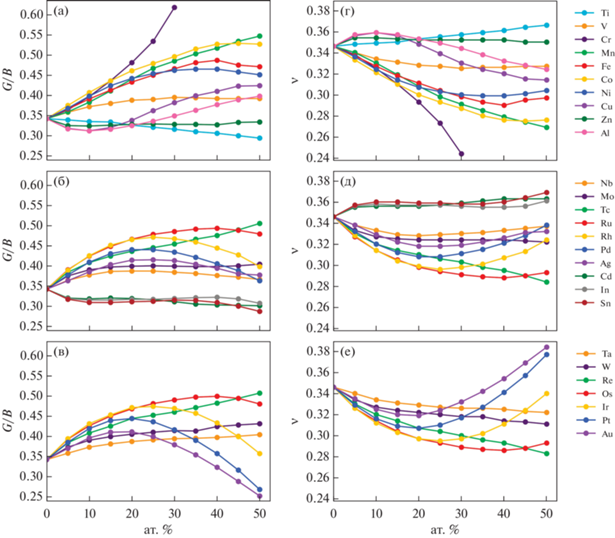

Рассчитанные методом EMTO‑CPA значения параметра G/B (a, б, в) и коэффициента Пуассона ν (г, д, е) ОЦК сплавов Zr–X, где X: a, г –3d и Al, б, д – 4d и In, Sn, в, е –5d-элементы.

Коэффициент Пуассона в сплавах Zr–Fe, Zr–Co, Zr–Mn, Zr–Cr также становится меньше 0.3 при уменьшении содержания циркония, что свидетельствует о тенденции к повышению хрупкости данных сплавов. При добавлении никеля коэффициент ν очень близок к 0.3, что показывает повышение степени ковалентности связи в этих сплавах. Параметр анизотропии Az сплавов Zr–X уменьшается при увеличении доли X, где X – элементы середины периода до значений Az ~ ~ 1.5–2, однако для сплавов Zr–Mn остается достаточно высоким (~6). Для сплавов с 4d-металлами критерий G/B < 0.5 выполняется для всех композиций, за исключением Zr–50 ат. % Tc, где G/B = 0.505. При легировании элементам начала и середины периода параметр ν уменьшается и для сплавов Zr–Tc и Zr–Ru становится меньше 0.3 при концентрации 35 и 20 ат. % для Tc и Ru соответственно. При дальнейшем заполнении d‑зоны на концентрационной зависимости коэффициента Пуассона появляется минимум в районе 35 ат. % для сплавов с Rh, Pd, Ag. При легировании p‑элементами (In, Sn) сплавы становятся более пластичными, чем чистый цирконий. Рассматриваемые сплавы циркония с элементами шестого периода являются пластичными согласно критерию G/B < 0.5. Аналогично сплаву Zr–50 ат. % Tc, значение G/B слегка превышает 0.5 для сплава Zr–50 ат. % Re.

Для сплавов с Os, Ir, Pt, Au концентрационная зависимость параметра G/B имеет максимум. Для сплавов с высоким содержанием Ir наблюдается достаточно значительное уменьшение параметра G/B, связанное с резким падением значения упругой константы C ' и, соответственно, модуля сдвига. В целом зависимость коэффициента Пуассона хорошо коррелирует с параметром G/B.

Для элементов начала периода ν уменьшается с увеличением концентрации CX. При легировании элементами с наполовину заполненной d-зоной на кривой появляется минимум, примерно соответствующий максимуму на линии G/B. Для сплавов Zr–Tc, Zr–Ru (Zr–Re, Zr–Os) при уменьшении содержания циркония параметр G/B увеличивается и достигает практически 0.5, а коэффициент Пуассона ν становится меньше 0.3, что хорошо согласуется с рассчитанными высокими механическими характеристиками. Параметр анизотропии для сплавов с 4d- и 5d-металлами уменьшается при увеличении концентрации легирующего компонента, но при добавлении элементов с более чем наполовину заполненной d‑зоной начинает расти при концентрации CX более 30 ат. %. Наиболее существенный рост наблюдается для сплавов Zr–Pt и Zr–Au.

Можно видеть, что по сравнению с титановыми сплавами [41], сплавы циркония менее пластичны и имеют более высокую степень ковалентности связей.

Доступные литературные экспериментальные и теоретические данные по механическим характеристикам циркониевых сплавов приведены в табл. П1 приложения. Сравнение значений упругих констант и объемного модуля, полученных методом EMTO‑CPA, показывает хорошее согласие с экспериментальными данными для системы Zr–Nb [44] и Zr–Ti. Можно видеть, что правильно воспроизводятся все тенденции изменения модулей сплава Zr–Nb, а отличия в значениях B, С11 и С12 не превышают 4%. Также наблюдается хорошее согласие с теоретическими данными других авторов.

Таблица 1.

Параметры решетки и упругие свойства ОЦК Ti и Zr (PAW‑SQS)

Упругие свойства/элемент C11, ГПа C12, ГПа C ', ГПа C44, ГПа B, ГПа E, ГПа G, ГПа ν Az a, Å
Zr 83 90 –3 32 88 12 4 0.48 –9.5 3.574
Ti [41] 88 113 –12 41 105 –58 –18 0.59 –3.3 3.253

ВЕРИФИКАЦИЯ РЕЗУЛЬТАТОВ EMTO‑CPA С ИСПОЛЬЗОВАНИЕМ МЕТОДА PAW‑SQS

Расчеты методом PAW‑SQS проведены для сплавов с немагнитными элементами середины 5-го и 6-го периодов, которые максимально стабилизируют Zr–X-сплавы, и в расчетах EMTO-CPA имеются экстремумы на кривых механических характеристик.

Упругие свойства ОЦК-Zr, полученные с помощью PAW‑SQS, приведены в табл. 1. Условие C ' < 0 указывает на механическую нестабильность Zr в ОЦК-структуре при T = 0 K. Действительно, Zr при комнатной температуре имеет гексагональную плотноупакованную структуру, которая при T = 872°C аллотропно трансформируется в объемно‑центрированную кубическую структуру [45]. При сравнении с нашими результатами для чистого ОЦК-титана [41] видно, что цирконий имеет менее отрицательное значение C' и соответственно, положительные значения модулей Юнга E и сдвига G, но также нефизические характеристики анизотропии. Это качественно совпадает с результатами работы [46], в которой показано, что разница структурных энергий Ebcc‑hcp для Ti и Zr положительны, при этом значения для титана в ~1.3 раза выше, чем для циркония.

Как показано в работах [41, 46] на примере ОЦК-Ti сплавов с низким содержанием второго компонента, для которых наблюдается динамическая и механическая неустойчивость, оптимизация суперячеек с релаксацией атомных позиций приводит к структуре, далекой от ОЦК. В полученной релаксированной структуре почти все атомы в суперячейке выходят из идеальных ОЦК-позиций. При этом использование релаксированной ОЦК-суперячейки для расчета энтальпии смешения ΔH при T = 0K приводит к экзотермической реакции в растворе на основе Ti. В то же время эксперимент и AIMD расчеты при T ~ 1300 K предсказывают положительные значения ΔH [47]. Поэтому для малых концентраций второго элемента CX = 6.25 ат. % мы проводили расчеты упругих и термодинамических характеристик ОЦК Zr–X-сплавов на идеальных суперячейках. Ориентируясь на экспериментальные результаты работ [44, 48, 49], в которых показано, что ~20 ат. % V, Ta, Nb в титане и 30 ат. % Nb в цирконии являются критическими концентрациями для получения 100% ОЦК-твердого раствора, мы выполнили расчеты для концентраций CX = 25 и 50 ат. %. на идеальных и релаксированных ячейках, в которых оптимизацию проводили по объему и позициям атомов, что позволило оценить эффект статической релаксации на величины упругих характеристик. На рис. 9 и рис. 10 представлены термодинамические и упругие характеристики ОЦК Zr–X-сплавов при легировании Zr элементом X (4d: Nb, Mo, Tc, Ru, Rh; 5d: Ta, W, Re, Os, Ir) для концентрации второго компонента CX = 6.25, 25 и 50 ат. %, полученные на идеальной ячейке. Добавление 6.25 ат. % X к Zr увеличивает C11 для всех X, С12 при легировании 4d (5d)-примесей немного ниже (выше) значений чистого циркония, но величины меняются достаточно слабо. Кривая значений C ' имеет слабо выраженный максимум для элементов Ru (4d) и Os (5d), при этом все значения положительны, т.е. легирование циркония любым из изучаемых элементов приводит к выполнению условия механической стабильности C ' > 0. Отметим, что титановые сплавы с Nb, Ta, W имели отрицательные значения константы C ' [41]. Зависимости C44 имеют несимметричную параболическую форму с минимумами на элементах Tc (4d) и Re (5d), при этом все значения немного ниже, чем C44 чистого циркония.

Рис. 9.

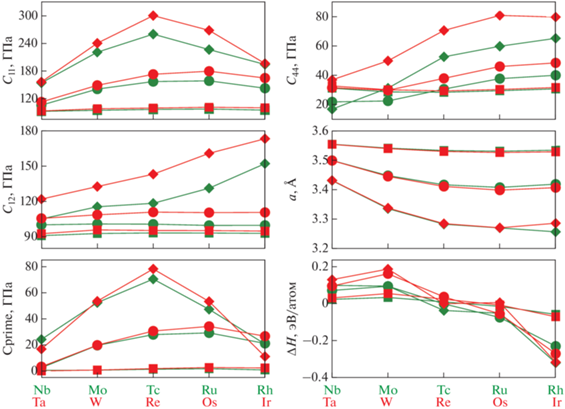

Упругие константы Cij, параметры решетки a, энтальпии смешения ΔH ОЦК Zr–X-сплавов с 4d (зеленые линии) и 5d-элементами (красные линии), рассчитанные с помощью метода PAW-SQS на идеальной ячейке. Квадраты соответствуют концентрации второго компонента CX = 6.25 ат. %, круги – 25 ат. %, ромбы – 50 ат. %.

Рис. 10.

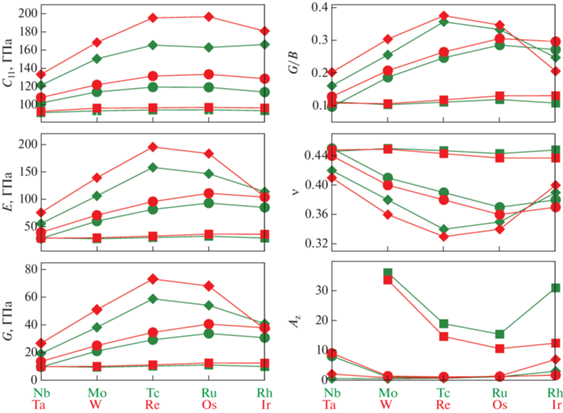

Упругие свойства (Hill) ОЦК Zr–X-сплавов с 4d (зеленые линии) и 5d-элементами (красные линии), рассчитанные с помощью метода PAW‑SQS на идеальной ячейке. Квадраты соответствуют концентрации второго компонента CX = 6.25 ат. %, круги –25 ат. %, ромбы – 50 ат. %.

Значения энтальпии смешения (ΔH), определенные по отношению к распаду на чистые элементы в их основных состояниях, отражают в том числе и степень стабильности межатомных связей в структуре основного состояния элемента. В данном случае мы наблюдаем сходство поведения кривой ΔH и зависимостей энергии когезии элементов вдоль периодов [50]: максимум для W и самые низкие значения для сплава с Ir.

Значения объемных модулей B (рис. 10) меняются слабо в рядах рассматриваемых элементов, зависимости модуля сдвига G и модуля Юнга для этой концентрации имеют кривые с изломами при движении по d-ряду, но также меняются незначительно, максимальное изменение показывает модуль Юнга для сплавов с Os и Ir, достигая значения 36 ГПа, т. е. находится в области значений, необходимых для биомедицинских применений. Наблюдаются высокие значения коэффициента анизотропии Az из‑за близких к нулю C ' для этой концентрации X. Чрезвычайно низкие значения параметра G/B и, напротив, высокие значения коэффициента Пуассона ν свидетельствуют о пластичности материалов и металлическом характере атомной связи в Zr–X-сплавах при малых концентрациях X. Также низкие значения G/B рассматривают как индикатор очень высокой вязкости разрушения.

При увеличении концентрации X до 25 ат. % (рис. 9, 10) константы С11 значительно увеличиваются относительно CX = 6.25 ат. %, что при несущественном изменении константы С12 приводит к увеличению C ' и соответственно, стабилизации всех сплавов системы. Минимальное увеличение C ' испытывают сплавы с Nb и Ta, максимальное – с Ru и Os. Значения константы С44 продолжают уменьшаться для сплавов с Nb, Mo и W, для остальных сплавов увеличиваются относительно Zr и сплавов с CX = 6.25 ат. %. Значения энтальпии смешения становятся более отрицательными, за исключением Mo и W.

Значения модулей B, G, E, соотношения G/B также увеличиваются при увеличении концентрации второго компонента до 25 ат. % (рис. 10), модули Юнга E имеют максимумы, как и C11, на Ru и Os. Значения модуля Юнга E изменяются в диапазоне 30–90 ГПа, модуль сдвига G – 10–35 ГПа. Параметр G/B резко увеличивается, что свидетельствует об уменьшении пластичности, в то же время коэффициент Пуассона уменьшается через минимум на Os и Ru. Параметр анизотропии Az остается высоким только для Nb и Ta, для всех остальных элементов Az становится близким к 1–2.

Для концентрации второго элемента CX = = 25 ат. % было проведено исследование влияния релаксации ячейки на свойства сплавов (рис. П2 и П3). Показано, что оптимизация структуры сохраняет ОЦК-решетку почти всех элементов. Для Rh и Os наблюдаются локальные смещения некоторых примесных атомов, для сплава с Ir области таких смешений начинают объединяться в нелокальный структурный дефект.

Константа С11 релаксированных сплавов показывает рост при движении по d-ряду, С12 при этом уменьшается, что приводит к увеличению C', особенно для элементов начала и середины периода, и соответственно, увеличению механической стабильности системы (рис. П2). Константа С44 релаксированных ячеек выше значения чистого Zr и сплавов с концентрацией X = 6.25 ат. %. для всех элементов. После релаксации наблюдается увеличение значений E, G, G/B, также наблюдается уменьшение параметра анизотропии для Ta, Nb, уменьшения коэффициента Пуассона ν (рис. П3).

Одновременное увеличение С44, параметра G/B и уменьшение ν указывает на возрастание ковалентной составляющей атомной связи в этих сплавах, которая приводит к увеличению механических характеристик. Особенно ярко этот эффект проявляется для 4d-элементов начала периода. При этом для сплавов с Mo, Tc, Re параметры анизотропии Az = 1–1.1, это указывает на большую степень полярности ковалентной связи с этими элементами.

Экспериментальные данные для концентрации Zr–30Nb [41] (C11 = 128 ГПа, C12 = 89 ГПа, C44 = 35 ГПа, C ' = 20 ГПа, B = 102 ГПа, Az = 1.75) значительно ближе для релаксированной Zr–25Nb ячейки (C11 = 137 ГПа, C12 = 92 ГПа, C44 = 35 ГПа, C ' = 23 ГПа, B = 107 ГПа, Az = 1.6), чем для идеальной (C11 = 105 ГПа, C12 = 100 ГПа, C44 = 22 ГПа, C' = 2.7 ГПа, B = 102 ГПа, Az = 8.2). При увеличении концентрации второго компонента X до 50 ат. % (рис. 9, 10) значения C11 продолжают расти с максимальным увеличением для элементов середины периода Re и Tc. Константы C12 на данной концентрации показывают линейный рост от Ta к Ir (от Nb к Rh), что приводит к появлению ярко выраженного максимума C ' в районе Re (Tc) и сильного понижения C' для Zr–50Ir сплава. Константа С44 увеличивается для всех элементов, кроме Nb, максимальные значения наблюдаются для Rh и Ir. Энтальпия смешения слабо меняется относительно 25 ат. %, показывая максимальные положительные значения для W (Mo) и минимальные отрицательные для Ir (Rh).

При увеличении концентрации до 50 ат. % наблюдается дальнейшее увеличение объемного модуля B, максимальное для сплавов с Re и Os ~ ~ 200 ГПа, модуль сдвига G и модуль Юнга E, параметр G/B также продолжают расти, достигая, соответственно ~80 ГПа, ~200 ГПа, ~0.4 для Zr–50Re сплава. Параметры ν и Az уменьшаются для всех элементов, за исключением Ir и Rh, для которых наблюдается уменьшение значений G, E, G/B и увеличение ν и Az относительного данных, соответствующих 25 ат. %. Это является следствием резкого уменьшения упругих констант в Zr–50Ir и Zr–50Rh-сплавах.

Для CX = 50 ат. % также проведена оценка влияния релаксации на механические и термодинамические свойства Zr–50X-сплавов, которая, как и для CX = 25 ат. %, показала увеличение механических характеристик и стабильности Zr–X-сплавов. Сильный эффект релаксации наблюдается для сплавов с Rh и Ir, для которых обнаружено значительное увеличение констант C11, уменьшение С12 и, как следствие, существенное увеличение упругой константы C' относительно расчетов для идеальной ячейки (рис. П2). Константа C44 для сплавов с этими элементами уменьшается при оптимизации структуры. Однако нужно отметить, что релаксация в Zr–50Ir и Zr–50Rh-сплавах, особенно в Zr–50Ir, приводит к потере порядка ОЦК-структуры и хаотичному размещению атомов в ячейке (рис. 11). Это свидетельствует о маловероятном сохранении твердого раствора при данной концентрации, что подтверждает наличие целого ряда интерметаллических фаз в системе Ir–Zr [51]. При этом влияние на поликристаллические модули E и G оказывается для Ir и Rh не самое большое; как и при концентрации 25 ат. %, максимальное увеличение E, G, G/B наблюдается для сплавов с элементами начала периода (рис. П3).

Рис. 11.

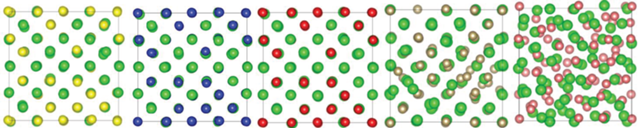

Равновесные положения атомов в релаксированных суперячейках Zr–X-сплавов (слева направо) Zr–50Ta, Zr‒50W, Zr–50Re, Zr–50Os, Zr–50Ir, полученных методом статической релаксации.

Экспериментальные данные для Zr–50Nb (C11 = 156 ГПа, C12 = 97 ГПа, C44 = 33 ГПа, C' = = 29 ГПа, B = 117 ГПа) [44] хорошо совпадают с результатами для идеальной (C11 = 154 ГПа, C12 = = 105 ГПа, C44 = 17 ГПа, C ' = 24 ГПа, B = 121 ГПа) и релаксированной (C11 = 167 ГПа, C12 = 103 ГПа, C44 = 31 ГПа, C' = 32 ГПа, B = 125 ГПа) решеток для упругих переменных, кроме С44 для идеальной ячейки; результаты С44 для релаксированной структуры очень близки к экспериментальным.

Обращает на себя внимание тот факт, что релаксация в сплавах с концентрацией CX = 25 и 50 ат. % для сплавов с элементами начала периода в меньшей степени изменяет объемный модуль B, при этом модули Юнга E и сдвига G существенно увеличиваются, особенно для концентрации 25 ат. %. Можно сделать предположение, что средняя валентная электронная плотность в этих сплавах меняется слабо, однако происходит ее перераспределение во время релаксации с формированием ковалентной компоненты атомной связи, о чем свидетельствует значительное увеличение соотношения G/B (и уменьшение ν) для Nb и Mo (Ta и W).

Расчеты показали уменьшение параметра решетки для всех элементов, причем чем выше концентрация X, тем параметр ниже. Это согласуется с соотношением радиусов атомов, поскольку радиусы всех элементов X меньше радиуса циркония. Эффект релаксации проявляется в уменьшении параметра решетки относительно идеальной структуры. Более высокая стабильность сплавов с легирующими элементами середины и конца периодов (за исключением Zr–50Ir(Rh)) может быть частично связана с меньшим параметром решетки и, соответственно, длиной межатомной связи, поскольку меньшее расстояние обеспечивает большее перекрытие d‑состояний, участвующих в межатомной связи. Зависимостью от длины межатомной связи можно также объяснить то, что значения практически всех констант Cij, а также модулей B, E, G для 5d-легирующих элементов выше, чем для 4d-элементов, из‑за большей пространственной протяженности 5d-орбиталей.

Проведем краткое сравнение свойств титановых и циркониевых сплавов. При низкой концентрации второго элемента сплавы Zr 6.25Nb и Zr 6.25Ta имеют положительные значения C ', в то время как в титановых сплавах с этими элементами C ' < 0. Для остальных сплавов Zr–X, наблюдаются либо практически одинаковые значения C ' (X = Mo и W), либо меньшие значения C ' (X = Tc, Ru, Rh; Re, Os, Ir) по сравнению с соответствующими Ti–X сплавами. Энтальпия смешения имеет в циркониевых сплавах бóльшие положительные значения для (Nb, Mo; Ta, W) и меньшие отрицательные (Tc, Ru, Rh; Re, Os, Ir), чем в титановых сплавах. Константы C11, C12, объемные модули B и модули Юнга E в Zr–6.25X-сплавах примерно на 20–25 ГПа меньше, чем в Ti–6.25X, С44 и модуль сдвига G – на 10–15 ГПа, при этом Zr–6.25X-сплавы более анизотропны.

Для высоких концентраций (25 и 50 ат. %) расчеты показали, что все упругие постоянные и поликристаллические модули в Ti–X-сплавах выше, включая C', что означает более высокую механическую стабильность. Разница в константах C11, C12, модулей Юнга E в Zr–25(50)X-сплавах достигает 50 ГПа в сторону уменьшения относительно Ti–25(50)X, в C ',С44, объемных модулях B и модулях сдвига G – ~20 ГПа, константы анизотропии снижаются примерно одинаково. Уменьшение упругих констант и поликристаллических модулей в Zr–X сплавах относительно Ti–X сплавов может быть частично связано с увеличением параметров решетки, которые в циркониевых сплавах ~ на 5–9% больше, чем в титановых. Термодинамическая стабильность также выше в титановых сплавах, поскольку значения энтальпии смешения более отрицательные, чем для Zr–X сплавов, эффект структурной оптимизации выражен в большей степени в Zr–X-сплавах. При отмеченных выше отличиях, обнаруженных в Ti–X и Zr–X-сплавах, общие зависимости изменения свойств при увеличении концентрации X либо при движении вдоль периодов достаточно похожи между собой.

ВЫВОДЫ

Результаты, полученные методом ЕМТО‑CPA, показали, что сплавы с 3d-элементами термодинамически нестабильны во всем концентрационном интервале. Энтальпия смешения ОЦК сплавов циркония с элементами середины 5 и 6 периодов отрицательна, тогда как легирование металлами начала и конца периода демонстрирует термодинамическую неустойчивость этих сплавов.

Показано, что сплавы циркония с элементами пятого и шестого периодов имеют больший диапазон значений упругих констант С ', С11, С12, С44, и модулей упругостей E и G, чем сплавы с 3d-элементами. Максимальные значения модуля Юнга и модуля сдвига для всех концентраций наблюдаются для сплавов с элементами середины периода для 4d и 5d-металлов Tc, Ru; (Re Os), тогда как при легировании 3d-металлами максимум смещается в сторону Co, Ni. Анализ периодических зависимостей константы С' позволяет сделать вывод о том, что элементы середины периодов Fe, Co, Ni (3d), Tc, Ru, Rh (4d) и Re, Os, Ir (5d) обладают наибольшей стабилизирующей способностью. При этом 4d- и 5d-металлы являются более сильными стабилизаторами ОЦК-структуры Zr. Предполагается, что магнитное взаимодействие в сплавах циркония с 3d-металлами оказывает существенное влияние на термодинамические и упругие свойства и требует более глубокого исследования.

Расчеты методом PAW‑SQS показали, что сплавы с низким содержанием второго компонента X (6.25 ат. %) имеют очень низкие значения константы C ' и высокие значения параметра анизотропии, что указывает на неустойчивость ОЦК-твердого раствора Zr–6.25X. Значения модуля Юнга не превышают 40 ГПа, модуля сдвига 15 ГПа. При увеличении концентрации X (25 ат. %) рост упругих констант C11, C ', и как следствие, стабильности системы наблюдается для всех элементов, с максимальным эффектом для Re, Os (Tc, Ru). Для этих элементов также значительно увеличиваются константы C44, модули Юнга E и сдвига G имеют значения ~150 и ~70 ГПа соответственно. Для высоких концентраций второго компонента (50 ат. %) сплавы с элементами середины периода Re (Тс) показывают максимум стабильности ОЦК-кристалла. Одновременно со стабильностью высокие механические характеристики демонстрируют сплавы c Re, Os (Tc, Ru), для которых модули Юнга и сдвига достигают значений ~200 и ~80 ГПа соответственно.

Максимальное увеличение при легировании испытывает константа C11, это демонстрирует, что добавление второго компонента больше усиливает устойчивость к осевой деформации, чем к деформации сдвига.

Анализ параметров пластичности показывает, что сплавы обладают преимущественно металлическим типом атомной связи, при этом с увеличением концентрации Х увеличивается доля ковалентной составляющей и растет ионный вклад для элементов середины периода.

Показано, что оптимизация ОЦК-структуры увеличивает стабильность и упругие характеристики сплавов за счет перераспределения электронной плотности и увеличения направленности связи. Однако при этом важен контроль сохранения позиций ОЦК-структуры, который может не выполняться, несмотря на термодинамическую стабильность систем, как в случае Zr–50Ir и Zr–50Rh сплавов.

Сравнение с титановыми сплавами показывает, что Zr–X-сплавы имеют похожие тенденции изменения свойств при движении по периодам и при увеличении содержания второго компонента, более механически стабильны для сплавов с низким содержанием Nb, Ta и Mo, но с небольшим понижением термодинамической стабильности, значений упругих постоянных и поликристаллических модулей для всех рассматриваемых концентраций X.

При сравнении результатов, полученных методами EMTO-CPA и PAW-SQS, показано, что оба метода воспроизводят тенденции изменения упругих свойств. Параметры решетки, полученные обоими методами, практически совпадают, а значения энтальпии близки. Основными несоответствиями между методами является то, что EMTO-CPA не воспроизводит область нестабильности по C ' при нулевой и низких концентрациях второго элемента, показывает завышенные значения упругой константы С44 и менее пластическое поведение исследуемых сплавов относительно результатов PAW-SQS. Для повышения точности результатов EMTO-CPA по упругим и механическим характеристикам, эти результаты могут быть скалированы с учетом результатов PAW-SQS для чистого циркония и некоторых выбранных реперных точек. Методология такого скалирования большого набора неточных и нересурсоемких данных на малый набор точных и ресурсоемких данных представляет собой актуальную задачу, так как может сильно сократить время расчета свойств с высокой точностью.

В заключение отметим, что в работе предсказан весь возможный диапазон значений упругих и механических характеристик, которые могут быть достигнуты в ОЦК-бинарных циркониевых сплавах с переходными металлами, а также с Al, In и Sn при низких температурах. Поэтому дальнейшими направлениями исследований в данной области могут быть исследования температурных зависимостей указанных характеристик бинарных сплавов, что особенно актуально для предсказанных составов с низкой C ', т.к. в таких сплавах следует ожидать мартенситное превращение и возможный эффект памяти формы.
