Исследование движений и деформаций земной коры восточной Турции в связи с землетрясением Ван (23.10.2011 г., Мw = 7.2) с использованием данных GPS-наблюдений

В. И. Кафтан 1, *, И. Кафтан 2, **, Е. Гёк 2, ***

1 Геофизический центр РАН
Москва, Россия

2 Университет “9 сентября”
Измир, Турция

* E-mail: kaftan@geod.ru
** E-mail: ilknur.kaftan@deu.edu.tr
*** E-mail: elcin.gok@deu.edu.tr

Поступила в редакцию 10.12.2019
После доработки 02.10.2020
Принята к публикации 03.11.2020

Полный текст (PDF)

Аннотация

Разрушительное землетрясение магнитудой Mw = 7.2 произошло в регионе Ван, Восточной Турции, 23.10.2011 г. В настоящем исследовании анализируются характеристики деформации земной поверхности до, во время и после этого землетрясения. Данные постоянной сети GPS площадью 300 × × 300 км2 использованы для количественной оценки деформации земной поверхности в области эпицентральной зоны землетрясения в интервале с 16.01.2009 г. по 29.10.2012 г. с суточным временным разрешением. Величины дилатации, полного сдвига, горизонтальные и вертикальные смещения были определены примерно за три года до и один год после землетрясения Ван 2011 г. Для наблюдения за изменениями деформационного процесса до и после землетрясения поля пространственного распределения деформаций на каждые сутки объединены в видеофильм. Аномальные деформации были выявлены за несколько месяцев до землетрясения на расстоянии порядка 100 км от будущего эпицентра. Эволюция движений и деформаций в исследуемой области демонстрирует вероятную связь между развитием аномальных деформаций в разломной зоне Варто и структурной зоне Битлис–Загрос с процессом подготовки землетрясения Ван. Это позволяет предполагать, что подготовительные деформационные процессы могут происходить на удалении от будущего сейсмического очага на десятки и сотни километров.

Ключевые слова: Землетрясение Ван (23.10.2011, Mw= 7.2), Восточная Турция, деформации земной поверхности, данные GPS.

ВВЕДЕНИЕ

Одним из наиболее эффективных современных методов исследования механизмов землетрясений является анализ движений и деформаций земной поверхности. Особенно интересным в этом отношении является обнаружение деформационных сигналов перед сильными сейсмическими событиями. Эта задача сегодня решается с помощью непрерывного мониторинга деформации земной поверхности с помощью глобальных навигационных спутниковых систем (ГНСС). Такие наблюдения используются уже в течение 30 лет, что позволяет изучать отдельные пресейсмические процессы, которые происходили в период ГНСС наблюдений в различных регионах Земли. Глобальная сеть непрерывного мониторинга ГНСС с ежедневной частотой записи содержит несколько тысяч станций и постоянно расширяется. Во многих сейсмически активных регионах мира развернуты хорошо функционирующие и достаточно плотные сети наблюдений ГНСС. Накопленные сегодня данные о перемещениях и деформациях земной коры в этих сейсмически активных регионах определяют наши возможности в изучении предполагаемых деформационных предвестников землетрясений. Деформационные предвестники землетрясений ранее уже были зафиксированы на значительных расстояниях от эпицентров сильных землетрясений [Kaftan, Ostach, 1996; Mescherikov, 1968].

Движения и деформации земной поверхности в сейсмоактивных регионах Турции детально исследуются на протяжении длительного времени. Временные ряды смещений земной коры и скоростей изменения главных деформаций были проанализированы в работе [Tiryakioglu et al., 2017]. Кроме того, пре-, ко- и постсейсмические движения были детально исследованы в работе [Altiner et al., 2012]. Модели ко- и постсейсмических деформационных процессов для землетрясения Ван были получены авторами [Wang et al., 2015] с использованием комбинаций разных наборов данных, таких как радарная интерферометрия с синтезированной апертурой, мультиапертурная интерферометрия, трассирование офсетов и GPS-измерения.

Настоящее исследование посвящено анализу движений и деформаций земной поверхности в восточной части Турции в области сильного землетрясения Ван (23.10.2011 г., Mw = 7.2) с использованием GPS-наблюдений, выполненных в период с 16.01.2009 г. по 29.10.2012 г. Нашей задачей является идентификация деформационных предвестников землетрясения Ван по GPS-измерениям с суточным временным разрешением и широким покрытием исследуемой территории. В работе также исследуются постсейсмические деформации. Анализ пространственно-временных особенностей деформации земной поверхности в связи с землетрясением Ван и региональным сейсмическим режимом выполнен нами с использованием данных о разломной тектонике региона.

ТЕКТОНИЧЕСКАЯ ОБСТАНОВКА И РЕГИОНАЛЬНАЯ СЕЙСМИЧНОСТЬ

Восточная Анатолия характеризуется активной сейсмичностью и вулканизмом [Toker et al., 2017], обусловленными конвергенцией Аравийской и Евразийской плит [Bozkurt, 2001; Koçyiğit et al., 2001; Koçyiğit, 2013]. При этом тектоника региона характеризуется разломами со сдвиговым механизмом смещений в районе шовной зоны Битлис и надвигами в зоне складчатого надвигового пояса Загрос [Koçyiğit et al., 2012]. Основными тектоническими структурами региона являются: разломная зона Эрджиш, имеющая простирание с северо-запада на юго-восток и правосторонний сдвиговый механизм смещения; зона разлома Ван восточного простирания с надвиговым механизмом; структуры растяжения, связанные с вулканической деятельностью [Doğan, Karakaş, 2013; Emre et al., 2012; Özkaymak et al., 2011]. Согласно работе [Emre et al., 2011], используя поверхностные деформации, вызванные землетрясением Ван, и геоморфологические наблюдения, зона разлома Ван (VFZ) картирована как 30-километровая вытянутая зона с началом у побережья оз. Ван, примерно в 10 км к севернее г. Ван, и окончанием у южного побережья оз. Эрчек. В регионе существует множество вулканов, и некоторые из них, такие как Немрут и Сюфан, являются активными [Toker et al., 2017].

Землетрясение Ван произошло 23.10.2011 г. в 10:41 UTC примерно в 20 км к северу от Ван, западнее оз. Ерчек в Восточной Анатолии. Моментная магнитуда и глубина землетрясения были 7.2 и 19.1 км соответственно [AFAD…, 2011]. Фокальный механизм этого землетрясения демонстрирует всбросовый характер разрыва, что не противоречит тектонической обстановке региона. В первую неделю землетрясения Ван количество толчков с магнитудами более 4.0 в регионе составило 121, из них 7 с магнитудами более 5. В течение месяца после события ежедневно в регионе происходило в среднем 180 афтершоков, их общее число достигло 6284 события. Совокупность афтершоков формирует рассеянный кластер, ориентированный примерно ВСВ–ЗЮЗ между оз. Ван и районом Мурадие к северу от г. Ван [Emre et al., 2011].  Афтершоковая активность землетрясения продолжалась интенсивно, и 09.11.2011 г. в 21:23 по местному времени произошло землетрясение с локальной магнитудой 5.6 (Mw = 5.7) к югу от оз. Ван в районе Эдремит. Это землетрясение имело иной механизм очага, чем землетрясение 23.10.2011 г., и оно сильно ощущалось в центре провинции. По мнению некоторых исследователей, это землетрясение стало крупнейшим подземным толчком после основного сейсмического события. Согласно [Tiryakioğlu et al., 2017], землетрясение было вызвано левосторонним сдвигом на разломе Эрдемит, имеющем простирание СВ–ЮЗ. Принимая во внимание различные характеристики этих событий, мы полагаем, что неправильно объединять все афтершоки в единую однородную последовательность.

Географическое расположение исследуемого района и тектонические элементы показаны на рис. 1.

Рис. 1.

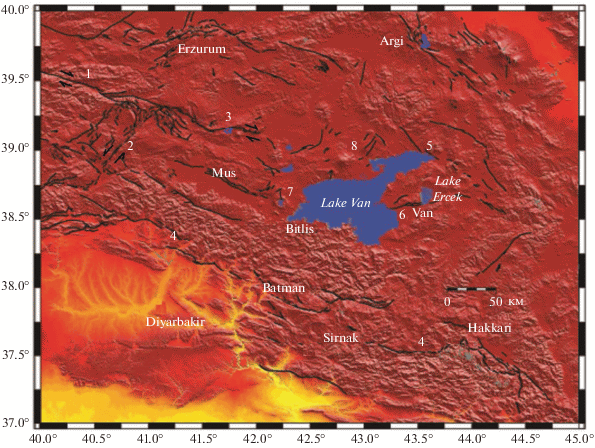

Географическое расположение, рельеф и тектонические элементы исследуемого района: 1 – Северо-Анатолийский разлом; 2 – Восточно-Анатолийский разлом; 3 – разломная зона Варто; 4 – структурная зона Битлис–Загрос; 5 – разломная зона Эрджиш; 6 – разломная зона Ван; 7 – вулкан Немрут; 8 – Вулкан Сюпхан.

Показано в работе [Emre et al., 2011], что землетрясения в регионе были мелкофокусными и рассеянными. При этом GPS-наблюдения [Mackenzie et al., 2016] свидетельствуют о том, что сейсмичность протекает в условиях укорочения литосферы в направлении с севера на юг. Толщина коры, полученная из исследований методом передаточных функций, составляет около 38 км в южной части структурной зоны Битлис и 50 км на севере под плато Эрзурум-Карс [Şengör et al., 2003; Zor et al., 2003]. Согласно работе [Keskin, 2003], кора располагается на очень тонком мантийном слое литосферы или даже непосредственно на астеносфере.

СЕТЬ GPS-НАБЛЮДЕНИЙ И ПЕРВИЧНЫЕ ДАННЫЕ

Настоящее исследование использует данные ГНСС наблюдений непрерывно действующих опорных станций Турции (CORS-TR). CORS-TR является национальной сетью ГНСС Турции, организованной Университетом культуры Стамбула в кооперации с Национальным картографическим агентством, Главным управлением земельной регистрации и кадастра, при финансовой поддержке Совета Турции по научно-техническим исследованиям (TUBITAK). Подробное описание сети и ее возможностей использования доступно на сайте http://cors-tr.iku.edu.tr/ENGLISH.html. Примеры эффективного использования национальной сети ГНСС в исследованиях сейсмической опасности описаны в работе [Ozener et al., 2009].

Для изучения ко- и постсейсмических деформаций в эпицентральной зоне землетрясения Ван был отобран восточный фрагмент Турецкой национальной сети, состоящий из 22 пунктов (рис. 1). С севера и востока фрагмент сети ограничен государственной границей Турции. Западная граница фрагмента включает в исследуемый район зону сочленения Северо-Анатолийского и Восточно-Анатолийского разломов. Чтобы улучшить конфигурацию треугольников на южной границе сети, в исследовании была задействована постоянная GPS-станция ISER, функционирующая под управлением Министерства водных ресурсов Ирака в рамках Иракской геопространственной системы отсчета (рис. 1). Таким образом, на основе использования непрерывных ГНСС наблюдений была предпринята попытка установить связь между сильным сейсмическим событием и подвижностью основных региональных тектонических структур.

Конфигурация конечных элементов для анализа деформаций была определена с использованием триангуляции Делоне [Делоне, 1934]. Этот подход считается оптимальным, поскольку форма треугольника существенно влияет на точность определения деформации [Wu et al., 2003]. Триангуляция Делоне максимизирует минимальный угол среди всех углов всех треугольников, избегая таким образом “тонких” треугольников. В предыдущих исследованиях [Докукин и др., 2010] внимание было уделено изменению площади треугольников контрольной геодезической сети. Было показано, что для одинаковых векторов смещений рассчитанные значения деформаций изменяются обратно пропорционально площади треугольника. Для получения однородного набора деформаций в условиях неоднородной конфигурации геодезической сети предложено масштабирование их значений по отношению к средней площади ее треугольников.

Данные непрерывных ГНСС измерений в “статическом” режиме с суточным временным разрешением на период с 16.01.2009 до 29.10.2012 г. были использованы для определения деформаций земной поверхности.

Первичная обработка GPS-измерений была осуществлена Геодезической лабораторией Невады (Рено, США). Временные ряды координат пунктов представлены на сайте http://geodesy.unr.edu/NGLStationPages/GlobalStationList. Стратегией определения координат являлся метод PPP, реализованный с использованием точных орбит и поправок часов спутников GPS, предоставленных Лабораторией реактивного движения НАСА. Среднесуточные значения координат были рассчитаны с использованием программного обеспечения GIPSY OASIS II. Значения координат были получены в глобальной системе координат IGS08. Повторяемость или “внутренняя” точность полученных координат оценивалась значениями σ < 5 мм [Blewitt et al., 2018], поэтому значения стандартных ошибок деформации с длинами сторон треугольников более 50 км были менее 10–7.

ОПРЕДЕЛЕНИЕ СМЕЩЕНИЙ И ДЕФОРМАЦИЙ ЗЕМНОЙ ПОВЕРХНОСТИ

По разным причинам временные ряды координат станции GPS имеют разрывы в наблюдениях, что исключает совместную обработку данных для определения деформаций в треугольниках сети наблюдений. Чтобы устранить этот недостаток, координаты для отсутствующих дат были получены путем интерполяции с помощью сплайнов Эрмита с использованием стандартной процедуры программного обеспечения Matlab. Интервалы пропусков данных, как правило, не превышают 4% от общей длины временного ряда. Исключением являлся пункт BZGN, наблюдения на котором начинались намного позже, чем единая общая дата начала наблюдений. Для этого случая была проведена линейная экстраполяция в прошлое с учетом тенденции его наблюдаемого движения. Более 40% длины общего интервала наблюдения для этой станции было получено путем линейной экстраполяции. Наиболее существенным недостатком было отсутствие наблюдательных данных на станции VAAN за 83 дня до и 19 дней после основного сейсмического события. Для этих временных интервалов данные были также получены путем линейной и эрмитовой сплайн-экстраполяции, предполагая гладкую траекторию до- и постсейсмических смещений соответственно. Это осложнило исследование возможных краткосрочных изменений до и после толчка, но не повлияло на оценку долгосрочных тенденций деформации в регионе.

Графическая визуализация наблюдательных данных была осуществлена для горизонтальных и вертикальных смещений земной поверхности, полученных непосредственно из временных рядов с сайта http://geodesy.unr.edu/index.php. Вертикальные смещения были рассчитаны относительно начальной эпохи GPS-наблюдений в системе отсчета IGS08. Векторы горизонтальных смещений были получены в локальной системе отсчета при условии отсутствия вращения/перемещения сети в целом. Это было достигнуто путем вычитания средних координат IGS08 всех станций GPS из координат каждой станции в каждом суточном решении. Таким образом, глобальный долгосрочный однонаправленный тренд был исключен из исследуемых смещений.

Полученные таким образом непрерывные временные ряды координат пунктов были использованы для определения деформаций земной поверхности с суточным временным разрешением.

Деформации были получены с использованием следующего алгоритма.

Плановые деформации были вычислены для треугольников триангуляции Делоне, представленной на рис. 2.

Рис. 2.

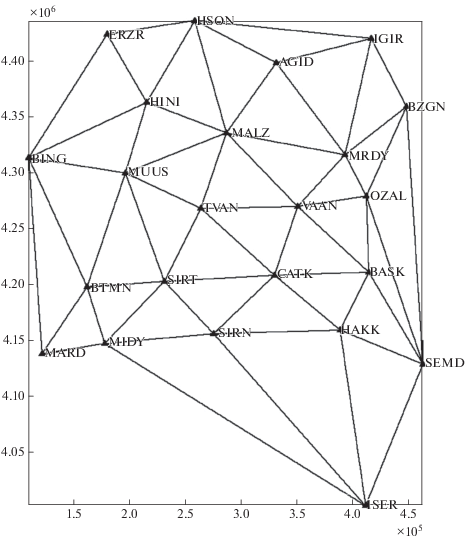

Состав сети GPS-наблюдений. Черные треугольники – пункты GPS-сети. Прямые линии ограничивают конечные элементы деформационного анализа, сформированные триангуляцией Делоне.

Для вычисления деформаций конечных элементов был использован тензор горизонтальной деформации (оси n и e направлены на север и восток):

${{T}_{\varepsilon }} = \left( {\begin{array}{*{20}{c}} {{{\varepsilon }_{n}}}&{{{\varepsilon }_{{ne}}}} \\ {{{\varepsilon }_{{en}}}}&{{{\varepsilon }_{e}}} \end{array}} \right),$
элементы которого были равными ${{\varepsilon }_{n}} = \frac{{\partial {{u}_{n}}}}{{\partial n}},$ ${{\varepsilon }_{e}} = \frac{{\partial {{u}_{e}}}}{{\partial e}}$ и
${{\varepsilon }_{{en}}} = {{\varepsilon }_{{ne}}} = \frac{1}{2}\left( {\begin{array}{*{20}{c}} {\frac{{\partial {{u}_{n}}}}{{\partial e}}~ + }&{\frac{{\partial {{u}_{e}}}}{{\partial n}}} \end{array}} \right)$ соответственно,
где $\frac{{\partial {{u}_{n}}}}{{\partial e}} + \frac{{\partial {{u}_{e}}}}{{\partial n}} = {{\gamma }_{{ne}}} = {{\gamma }_{{en}}}$ – относительный сдвиг.

Элементы тензора деформации формируются частными производными смещений un и ue по осям координат n и e.

Для изучения пространственно-временного распределения горизонтальных деформаций были рассчитаны следующие инвариантные характеристики.

1) Главные деформации ε1и ε2:

${{\varepsilon }_{{1,2}}} = \frac{1}{2}\left[ {{{\varepsilon }_{n}} + {{\varepsilon }_{e}} \pm \sqrt {{{{\left( {{{\varepsilon }_{n}} - {{\varepsilon }_{e}}} \right)}}^{2}} + \gamma _{{ne}}^{2}} } \right].$

2) Полный сдвиг:

$\gamma = {{\left( {{{{\left( {{{\varepsilon }_{n}} - {{\varepsilon }_{e}}} \right)}}^{2}} + \gamma _{{ne}}^{2}} \right)}^{{{1 \mathord{\left/ {\vphantom {1 2}} \right. \kern-0em} 2}}}}.$

3) Дилатация:

$\Delta = {{\varepsilon }_{1}} + {{\varepsilon }_{2}}.$

Компоненты деформаций были вычислены по методу, описанному в работе [Wu et al., 2006].

Чтобы получить однородный набор данных, значения деформаций нормированы на среднюю площадь треугольника. Полученные значения масштабированных деформаций интерполируются на регулярную сетку с использованием эрмитовых сплайнов с помощью стандартной процедуры пакета программ Matlab. Таким образом, были получены схемы планового распределения дилатации и полного сдвига на заданные промежутки времени.

Кроме деформационных характеристик также анализировались величины полных смещений GPS-пунктов:

$d = \sqrt {u_{e}^{2} + u_{n}^{2} + u_{{up}}^{2}} .$

Чтобы проиллюстрировать характер временных изменений последовательных стадий деформации, были созданы анимации, демонстрирующие эволюцию деформации во времени (доп. материалы: Видео 1, Видео 2, Видео 3)1. Последовательность кадров с редкой повторяемостью, чем в фактическом расчете, показана на рис. 2–рис. 4. Полученные результаты позволяют интерпретировать развитие сейсмодеформационного процесса. Интерпретация представлена в следующих разделах.

Рис. 3.

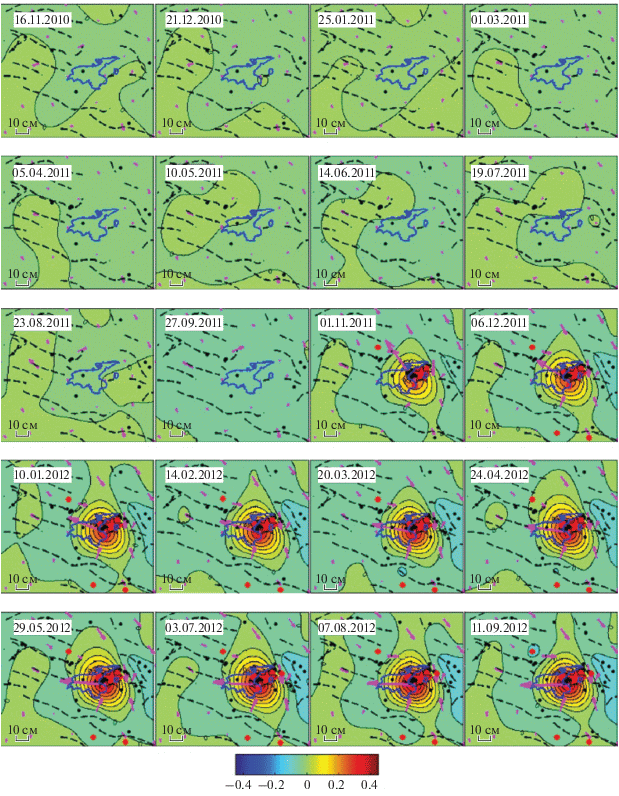

Пространственное распределение накопленных от начальной эпохи горизонтальных (фиолетовые стрелки) и вертикальных смещений (изолинии) в досейсмический, косейсмический и постсейсмический периоды. Изолинии нанесены с интервалом 0.05 м. Звезда указывает эпицентр главного толчка. Крупные красные точки – эпицентры форшоков и афтершоков с M > 5. Маленькие черные точки – эпицентры толчков с 4 < M < 5. Среднеквадратические ошибки значений смещений менее 0.01 м. Пунктирные черные линии обозначают зоны разломов. Контур оз. Ван показан синим цветом.

Рис. 4.

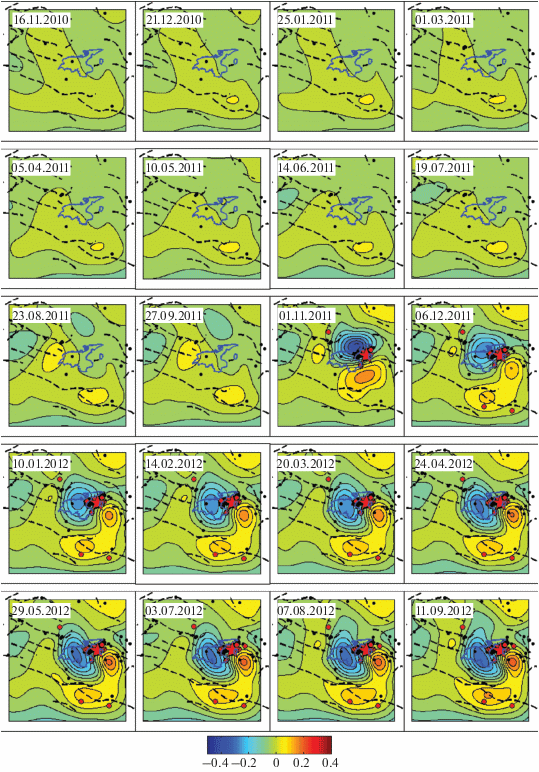

Пространственное распределение дилатации в досейсмический, косейсмический и постсейсмический периоды. Изолинии нанесены с интервалами 10–6. Звезда указывает эпицентр главного толчка. Крупные красные точки – эпицентры форшоков и афтершоков с М > 5. Маленькие черные точки – эпицентры толчков с 4 < М < 5. Среднеквадратические ошибки значений деформации меньше 10–7. Видеофильм представлен в дополнительном материале1.

ВРЕМЕННАЯ ЭВОЛЮЦИЯ ПЕРЕМЕЩЕНИЯ СТАНЦИИ VAAN

Определенный интерес к выяснению механизма движения земной поверхности вблизи эпицентра землетрясения Ван заключается в анализе поведения наиболее близкой к эпицентру землетрясения (21 км к юго-западу) станции VAAN. Траектория перемещения пункта VAAN в трехмерном пространстве показана на рис. 6. Траектория горизонтального перемещения станции (рис. 5а) показывает, что в пресейсмической фазе медленное и однонаправленное горизонтальное движение станции происходило в направлении север–северо-восток в соответствии с региональной тенденцией движения земной коры. В полном соответствии с тенденцией перемещения Аравийской тектонической плиты. Косейсмическое быстрое смещение (рис. 6) продемонстрировало резкое перемещение на северо-запад с одновременным поднятием (рис. 6б). Постсейсмическое горизонтальное смещение в фазе постсейсмической релаксации (рис. 6а) было неожиданным, так как его направление оказалось обратным пресейсмическому. Вместо продолжения перемещения преимущественно в северном направлении, как этого требует региональная тенденция горизонтального сокращения литосферы, пункт VAAN испытал движение на юг–юго-запад, демонстрируя эффект “отталкивания” от некого препятствия, при этом продолжая косейсмический подъем. Типичный ход продолжения движения после крупного сейсмического события показан, например, в работе [Rodkin, Kaftan, 2017]. Эта наблюдаемая особенность требует изучения и объяснения, так как она противоречит широко распространенной модели упругой отдачи, согласно которой постсейсмическое смещение вблизи эпицентра продолжает досейсмический тренд ускоренно, в период релаксации и, постепенно замедляясь, переходит в межсейсмическую фазу, возвращаясь к однонаправленному вековому тренду.

Рис. 5.

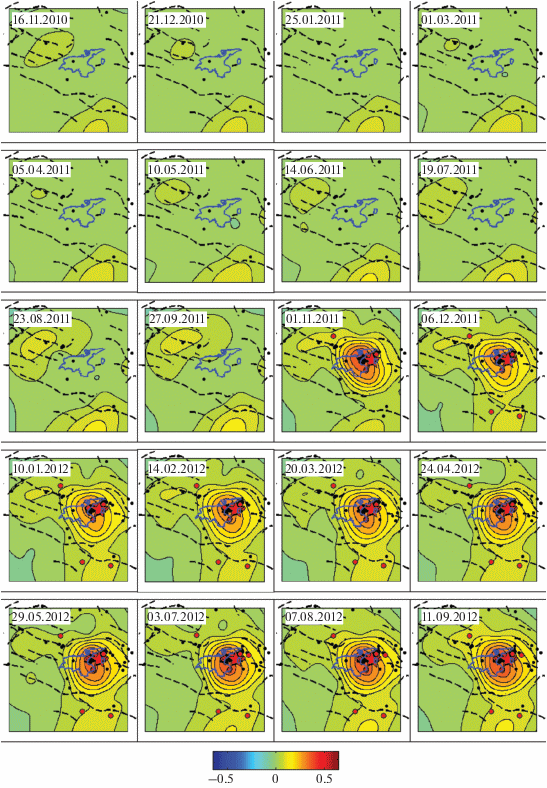

Пространственное распределение полного сдвига досейсмического, косейсмического и постсейсмического периодов. Изолинии нанесены с интервалами 10–6. Звезда указывает эпицентр главного толчка. Крупные красные точки – эпицентры форшоков и афтершоков с М > 5. Маленькие черные точки – эпицентры толчков с 4 < М < 5. Среднеквадратические ошибки значений деформаций меньше 10–7. Видеофильм представлен в дополнительном материале1.

Рис. 6.

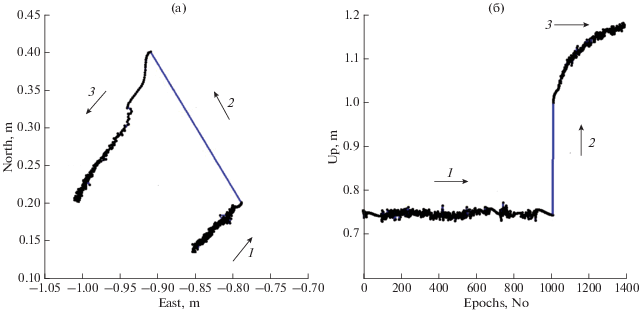

Траектория пространственного перемещения пункта VAAN: (а) – горизонтальные движения; (б) – вертикальные движения. 1, 2 и 3 – пре-, ко- и постсейсмические фазы движений соответственно.

Такой ход движения пункта возможен вследствие сейсмогравитационного эффекта. Но в районе расположения пункта рельеф равнинный, и это предположение не подтверждается продолжающимся подъемом территории. Вероятно, объяснение такого необычного движения пункта может представить изучение геометрических характеристик поверхности контакта вязкого и хрупкого слоев литосферы и динамики вязкого подкорового слоя.

ИНТЕРПРЕТАЦИЯ ПРОЯВЛЕНИЯ ДЕФОРМАЦИОННЫХ ПРЕДВЕСТНИКОВ

Основной целью данного исследования является выявление деформационных предвестников землетрясения Ван. Автор работы [Mescherikov, 1968] впервые заметил существование таких предвестников. Модель Мещерякова, которая была позже развита другими авторами, была подтверждена данными повторного нивелирования в регионе Большого Кавказа [Kaftan, Ostach, 1996]. Модель представляет собой стандартную схему движений и деформаций земной поверхности в рамках сейсмического цикла, содержащую последовательные фазы медленного фонового тренда, ускоренных и пульсирующих изменений перед толчком, быстрого косейсмического сдвига, релаксации и восстановления фонового тренда. Деформационные предвестники были также обнаружены по GPS-наблюдениям в связи с сильными землетрясениями в последние десятилетия [Gu et al., 2009; 2011; Gu, Wang, 2011; Kaftan, Melnikov, 2017]. Автор работы [Roeloffs, 2006] обратил внимание на изменение скорости деформации в межсейсмический период перед сильными землетрясениями, показав, что этот вид предвестника не наблюдался перед некоторыми исследуемыми землетрясениями.

Можно отметить, что деформационные аномалии перед сильными землетрясениями не всегда обнаруживаются в эпицентральной зоне основного толчка и его афтершоков. Действительно, иногда такие деформационные аномалии возникают в десятках километров от эпицентра, что предположительно указывает на то, что область накопления сейсмогенерирущих деформаций превышает размер области афтершоков.

Рассматривая изменения горизонтальных и вертикальных смещений (рис. 3, рис. 7), можно видеть, что векторы предсейсмических смещений невелики и не демонстрируют явно выраженных аномалий. Тем не менее, можно заметить, что наибольшие перемещения происходят по обе стороны от продолжения зоны Северо-Анатолийского разлома (САР) на восток. Длина векторов смещения достигает нескольких сантиметров на станциях MALZ и MUUS. Здесь мы видим правостороннее движение точек на противоположных сторонах зоны САР одновременно с расширением этой области. Другой пункт, HAKK, который имеет наибольшее смещение, расположен (рис. 3, рис. 7) в районе структурной зоны Битлис–Загрос (БЗСЗ). Вертикальные смещения в этих регионах характеризуются слабыми поднятиями. Эти результаты показывают, что существует пространственная изменчивость деформаций перед землетрясением Ван.

Рис. 7.

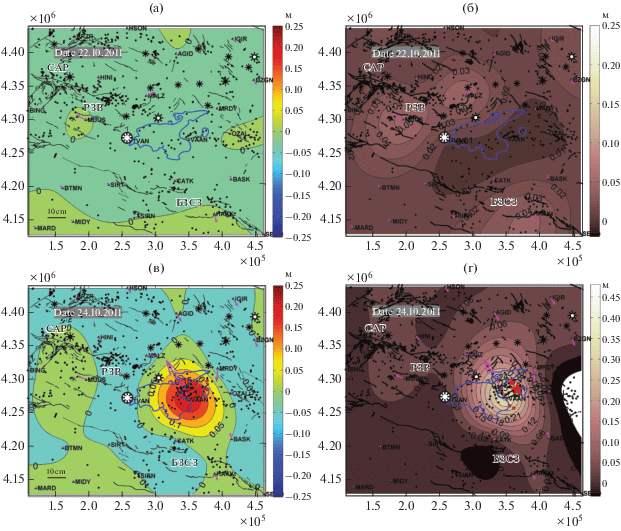

Векторы горизонтальных движений (фиолетовые стрелки) и изолинии вертикальных смещений за день до толчка (а) и на следующий день (в). Изолинии полного смещения за день до толчка (б) и на следующий день (г). Черные линии – зоны разломов. Большие и маленькие красные звезды – главный толчок и самый сильный афтершок. Красные крупные точки – афтершоки М > 4.9. Черные точки – землетрясения 3.0 < М <5.0. Восьмилучевые черные звезды показывают активные (с белым центром) и неактивные вулканы.

Наиболее интересным, по мению авторов, является поведение накопленных полных смещений GPS-станций (рис. 7б, 7г). За сутки перед главными точками в месте образования будущей эпицентральной зоны главных событий и афтершоков возникает область минимальных смещений. Это зона выражена темно-коричневой областью на рис. 7б. Эта особенность не представляется неожиданной, так как в эпицентральной области перед сильными сейсмическими событиями часто образуется зона сейсмического затишья, что, в данном случае, отразилось и в характере поверхностных смещений. Заметим, что модель упругой отдачи Ф. Рейда требует минимальных смещений именно вблизи будущей разрывной зоны, а максимальных – на значительных удалениях от нее во время подготовки события.

Характер изменения дилатации (рис. 4) указывает на растяжения в областях к западу и югу от будущей эпицентральной зоны, прилегающей к зонам сжатия вблизи границ наблюдательной сети. Взаимосогласованный эффект растяжения и поднятия земной коры перед землетрясением подтверждает гипотезу о влиянии динамики подкоровой вязкой среды на подготовку землетрясения. Рисунки 8a и 8в показывают, что одно из самых больших растяжений за день до события вероятно связано с будущим быстрым скольжением. Экстремум растяжения сдвинулся на север после землетрясения, возможно, из-за перемещения вязкого сублитосферного субстрата в направлении очага землетрясения.

Рис. 8.

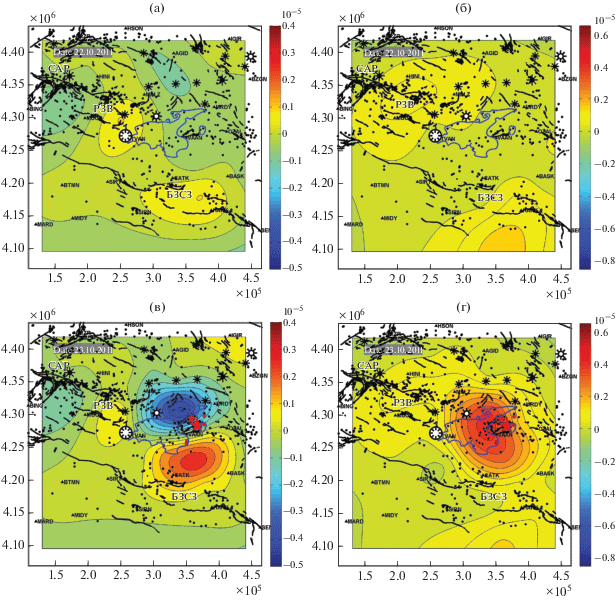

Изолинии дилатации (а), (в) и общего сдвига (б), (г) с интервалом 5 × 10–7. Черные линии – зоны разломов. Большие и маленькие красные звезды – главный толчок и самый сильный афтершок. Красные крупные точки – афтершоки М > 4.9. Черные точки – землетрясения 3.0 < М < 5.0. Восьмилучевые звезды указывают активные (с белым центром) и неактивные вулканы.

Вследствие землетрясения Ван и косейсмического смещения станции VAAN, в афтершоковой зоне сформировался дилатационный диполь, который со временем (примерно в течение месяца после главного события) поменял свою ориентировку с Ю–С на В–З. Предшествующая деформация сдвига устремилась в единую общую зону с косейсмическим смещением после толчка (рис. 8б, 8г). Все перечисленные выше признаки подтверждают предположение о том, что движения и деформации, удаленные от будущего эпицентра, играют важную роль в накоплении деформации перед сейсмическим событием. Мы предполагаем, что отдаленные зоны аномальных деформаций являются предвестником землетрясения Ван.

Сегодня предвестники землетрясений имеют в своем составе различные аномалии геофизических полей, возникающие в зонах подготовки землетрясений [Bowman et al., 1988; Dobrovolsky et al., 1979]. Такими аномалиями являются предшествующие землетрясению экстремальные характеристики поля деформации (главные деформации, сдвиг и дилатация) земной поверхности, величины которых превышают их фоновые оценки. В данном исследовании две деформационные неоднородности были зарегистрированы в северо-западной (разломная зона Варто – РЗВ) и юго-восточной (структурная зона Битлис–Загрос) частях исследуемого региона (рис. 3, рис. 4, рис. 8). Они обе расположены в области подготовки землетрясения, согласно [Dobrovolsky et al., 1979], и критической области, согласно [Bowman et al., 1988]. Скорости накопления деформаций изменяются от 0.4 × 10–6/год до 0.5 × 10–6/год с неопределенностью 0.06 × 10–6/год.

Эволюция деформации, представленная на рис. 3–рис. 5 и на сопровождающих видео1, показывает взаимную согласованность зарегистрированных досейсмических, косейсмических и постсейсмических изменений. На рис. 8 показана явная связь между до- и косейсмической деформацией. Существование и развитие предсейсмических дилатационных и сдвиговых аномалий в зоне разлома Варто и в структурной зоне Битлис, вероятно, являются проявлениями предвестников последующего сильного события.

ЗАКЛЮЧЕНИЕ

Исследования движений и деформаций земной поверхности, в связи с землетрясением Ван, зарегистрированных с помощью GPS в Восточной Турции, позволяют нам сделать следующие основные выводы.

Амплитуда смещения станций MALZ, MUUS и HAKK достигает нескольких сантиметров за время наблюдения. Распределение горизонтальной компоненты смещений станций GPS демонстрирует сложный характер деформаций земной коры в исследуемом регионе. Отметим, что вертикальные смещения в этих областях характеризуются слабыми поднятиями.

Характер предсейсмического изменения дилатации указывает на растяжения в районах к западу и югу от будущей эпицентральной зоны, прилегающие к зонам сжатия вблизи границ наблюдательной сети. Эффект растяжения и поднятия до землетрясения не противоречит гипотезе о существовании сублитосферного вязкого слоя, который может играть определенную роль в сейсмическом процессе.

Эволюция движений и деформаций в исследуемой области демонстрирует вероятную связь между развитием аномальных деформаций в разломной зоне Варто и структурной зоне Битлис–Загрос с процессом подготовки землетрясения Ван. Это свидетельствует о том, что подготовительные деформационные процессы могут происходить на удалении от будущего сейсмического очага на десятки и сотни километров.

Характер накопления полных смещений GPS-пунктов перед главными событиями продемонстрировал область деформационного затишья, что демонстрирует перспективность анализа этих характеристик при разработке подходов к обнаружению мест будущих сильных землетрясений по данным пространственно-временного анализа движений и деформаций земной поверхности.
