Вариации электрических характеристик приземной атмосферы при сильных землетрясениях. Результаты наблюдений

С. А. Рябова 1, *, А. А. Спивак 1

1 Институт динамики геосфер имени академика М.А. Садовского РАН
г. Москва, Россия

* E-mail: riabovasa@mail.ru

Поступила в редакцию 02.12.2020
После доработки 26.02.2021
Принята к публикации 03.03.2021

Полный текст (PDF)

Аннотация

На основе данных Центра геофизического мониторинга г. Москвы и Геофизической обсерватории “Михнево” ИДГ РАН выполнен анализ вариаций вертикальной компоненты электрического поля и атмосферного тока в приземной атмосфере, сопровождающих сильные землетрясения. Рассматривались сейсмические события, произошедшие в периоды, характеризующиеся отсутствием возмущений электрического поля и атмосферного тока, вызванных техногенными источниками, а также природными источниками, не связанными с землетрясениями. Отмечено, что землетрясения сопровождаются повышенными локальными вариациями электрического поля в период прихода сейсмических волн в пункт наблюдений и вариациями, вызванными очаговой областью сейсмического события. В последнем случае эффект проявляется в виде бухтообразного понижения и повышения, а также знакопеременных вариаций вертикальной компоненты напряженности электрического поля. Одновременно землетрясения сопровождаются повышенными вариациями атмосферного тока. Впервые показано, что основной толчок сопровождается повышенными вариациями электрических характеристик приземной атмосферы на значительных расстояниях от очага сейсмического события.

Ключевые слова: землетрясение, сейсмические волны, электрическое поле, атмосферный ток, вариации.

1. ВВЕДЕНИЕ

Динамические проявления землетрясений и сопутствующие им геофизические эффекты являются в настоящее время одним из наиболее важных объектов исследований в области наук о Земле. Несмотря на достигнутый технический прогресс и расширение сети инструментальных наблюдений, землетрясение как катастрофическое явление и его геофизические последствия остаются недостаточно изученными и прогнозируемыми.

Землетрясения – весьма быстрые упругие колебания мантии и литосферы и вызванные ими сотрясения земной поверхности, происходящие при взрывообразном высвобождении механической энергии в очагах на глубинах от 3 до 750 км, сопровождаются не только сейсмическими сигналами, изменением напряженно-деформируемого состояния земной коры в результате, например, медленных и быстрых подвижек по границам блоков и разломов, деформированием поверхностного слоя земной коры, но также интенсивной активизацией различных геофизических процессов [Адушкин и др., 2018; Серафимова, Копылова, 2010; Сидорин, 1992; Thompson, 1936]. При этом одним из наиболее интересных и важных эффектов, вызванных землетрясениями, являются вариации электрического поля в приземной атмосфере Земли. Изучение указанного эффекта имеет не только фундаментальное, но и практическое значение. Это связано со все возрастающей необходимостью разработки новых, более совершенных методов и способов описания свойств земной коры и диагностики ее геодинамического состояния. Действительно, интенсивность преобразования энергии колебаний твердой среды в энергию электрического поля во многом определяется ее строением, а также физико-механическими характеристиками, в частности ее напряженно-деформированным состоянием [Мигунов, 1984]. По отклику на землетрясения в виде генерации электрических сигналов можно судить о свойствах твердой среды, действующих напряжениях и характере деформаций [Мигунов, 1984; Mikhailov et al., 1997; Zhu, Toksoz, 2005]. Особое значение это имеет при определении степени современной активности разломных зон либо выделении их активных участков [Соловьев, Спивак, 2006; 2009; Thompson, Gist, 1993]).

Можно полагать, что началу исследований влияния землетрясений на электрическое поле Земли положила работа Р. Томпсона [Thompson, 1936], в которой впервые описан эффект возникновения вариаций электрического поля в горных породах под действием упругих колебаний, который Р. Томпсон назвал сейсмоэлектрическим эффектом. Позже были предложены механизмы преобразования механической энергии в электрическую, связанные с разделением электрических зарядов при движении дислокаций, в результате пиннинг/депиннинг эффектов, а также деформирования композитных сред [Соболев, Демин, 1980].

Значительный вклад в исследование сейсмоэлектрического эффекта был сделан в работах [Иванов, 1940; Френкель, 1944], в которых в качестве механизма был предложен и рассмотрен эффект смещения электрических зарядов в диффузной области двойного слоя, существующего в горных породах на границе твердых минералов и внутрипоровой влаги. Возможны и другие механизмы преобразования механической энергии в энергию электрического поля при деформировании и разрушении горных пород (сейсмоэлектрический эффект 1-го рода), в основе которых лежат пьезо- и трибоэлектрические явления, механохимические процессы на границе зерен и т.д.

Наряду с сейсмоэлектрическим наблюдаются эффекты, обусловленные процессами, протекающими в очаговой зоне землетрясения. Действительно, исследования последних лет убедительно свидетельствуют о связи между процессами, сопровождающими подготовку землетрясений и их развитие, и возмущениями в приземной атмосфере и ионосфере [Гохберг, Шалимов, 2008; Сейсмоионосферные…, 2012; Собисевич, 2020; Собисевич и др., 2020; Сурков, 2000; Михайлов и др., 2002; Hayakawa, 1999]. В частности, на основе анализа данных мониторинга в приповерхностных слоях Земли и спутниковых данных показано, что на последней стадии подготовки (главным образом, за несколько дней и часов до главного толчка), а также в периоды основного толчка и афтершоковой активности возникают электромагнитные возмущения в широком спектральном интервале [Гульельми, Зотов, 2012; Собисевич и др., 2013; Chavez et al., 2011; Hattori, 2004; Johnston, 1997]. Такого рода исследования носят не только фундаментальный, но и прикладной характер в части совершенствования и разработки новых подходов к прогнозу сейсмических событий и совершенствования их описаний с учетом сопутствующих геофизических явлений [Соболев, Пономарев, 2003; Hayakawa, 2013].

Как можно судить по имеющимся публикациям [Моргунов, 2000; Руленко и др., 1992; Михайлов и др., 2006; Hao et al., 1998], вызванные очаговой зоной землетрясений аномалии в поведении электрического поля проявляются в основном в виде бухтообразного понижения вертикальной компоненты напряженности Ez перед землетрясением относительно фоновых вариаций (в некоторых случаях даже со сменой знака) или в виде цуга колебаний разной частоты. Амплитуда таких возмущений может достигать ~1 кВ/м перед сильными землетрясениями [Руленко, 2000; Kondo, 1968; Smirnov, 2008], но вместе с тем зависит от магнитуды готовящегося землетрясения и расстояния от места регистрации возмущений до эпицентра землетрясения [Смирнов, 2005; Корсунова и др., 2013].

В большинстве случаев вызванные аномалии электрического поля объясняются влиянием на электропроводность приземной атмосферы подпочвенного радона (222Rn), интенсивность поступления в атмосферу которого резко возрастает при активном образовании трещин перед землетрясением и в момент основного толчка, [Шулейкин, 2003; Pulinets, Boyarchuk, 2004]. Существование указанного механизма подтверждается увеличением почти на 20% эксхаляции радона в период, предшествующий землетрясениям [Рудаков, 2009; Фирстов и др., 2015; Koike et al., 2014]. Аномальные концентрации радона регистрируются на расстояниях вплоть до 3400 км от эпицентра землетрясения [Уткин, Юрков, 2010]. При этом следует отметить, что наличие вертикального турбулентного переноса инжектируемых в атмосферу заряженных аэрозолей на стадии подготовки землетрясения приводит к возникновению стороннего электрического тока [Liperovsky et al., 2005].

Электрические аномалии в зоне землетрясения могут быть также связаны с механоэлектрическими процессами, сопровождающими деформирование и разрушение горных пород [Gyulai, Hartly, 1928; Molchanov, Hayakawa, 2008]. Электрические аномалии могут быть также связаны, например, с возникновением электрических зарядов в результате сжатия магматических и метаморфных пород в зонах тектонических разломов с последующим переносом положительно заряженных “дырок” к земной поверхности [St-Laurent et al., 2006; Freund et al., 2006; 2009] либо c образованием электрически заряженных трещин [Моргунов, Мальцев, 2003], порождающих дополнительное электрическое поле в атмосфере. Существенными факторами, оказывающими влияние на интенсивность механоэлектрических процессов, является проводимость флюидов, заполняющих поры и трещины в горных породах, а также фрагментарность горных пород, величина которой определяет степень их подверженности деформированию [Соловьев, Спивак, 2006; 2009; Алексеев, Аксенов, 2003].

Следует отметить, что рассмотренные примеры механизмов образования, вызванных сейсмическими событиями электрических аномалий, не объясняют выявленное во многих случаях изменение хода напряженности электрического поля непосредственно перед землетрясениями и особенно в период основного толчка [Руленко и др., 1996; Kachakhidze, 2000]. В этой связи остаются актуальными инструментальные исследования, направленные на установление отклика атмосферного электрического поля на землетрясения.

В настоящей работе представлены предварительные результаты инструментальных наблюдений за вариациями напряженности электрического поля и атмосферного тока в приземной атмосфере, сопровождающими сильные землетрясения.

2. ИСХОДНЫЕ ДАННЫЕ

В качестве исходных данных в настоящей работе привлекались данные регистрации вертикальной компоненты напряженности электрического поля Еz в Центре геофизического мониторинга г. Москвы (ЦГМ) с координатами 55.71° N; 37.57° Е и в Геофизической обсерватории “Михнево” (MHV) c координатами 54.94° N; 37.73° Е Института динамики геосфер имени академика М.А. Садовского РАН, расположенных в центральной части Восточно-Европейской платформы на расстоянии ~85 км друг от друга [Адушкин и др., 2016; Спивак и др., 2016]. Непрерывные наблюдения за вариациями атмосферного электрического поля организованы с 2008 г. в MHV и с 2014 г. в ЦГМ. Мониторинг электрического поля проводится с использованием электростатических флюксметров ИНЭП, технические характеристики которых обеспечивают устойчивую регистрацию напряженности электрического поля в частотном диапазоне от 0 до 20 Гц с амплитудами от 1 В/м до 10 кВ/м и более с точностью ±5% в зависимости от конкретного экземпляра прибора (с целью очистки рабочих поверхностей ИНЭП от загрязнения регистраторы периодически сменяются). При анализе использовались ряды данных с частотой опроса 0.2 Гц.

В дополнение к данным мониторинга вариаций вертикальной составляющей напряженности электрического поля при выполнении исследований использовались данные непрерывной регистрации атмосферного тока в MHV, выполненные вблизи земной поверхности. Измерения вертикального атмосферного тока осуществлялись с помощью компенсационного регистратора тока с частотой выборки 1 Гц [Барышев и др., 2009]. Вследствие высокой временной вариабельности атмосферного тока в настоящей работе использовались ряды его абсолютных значений I, усредненные по одноминутным интервалам.

Обработка данных инструментальных наблюдений с определением амплитудных и временных параметров, вызванных землетрясениями вариаций электрического поля, выполнялась с использованием методов анализа цифровых рядов и выделения полезных сигналов, предложенных в работе [Хаттон и др., 1989]).

В настоящей работе вариации электрического поля исследовались при сильных землетрясениях с магнитудой М ≥ 5 при рассмотрении сейсмоэлектрического эффекта и М ≥ 6.5 при рассмотрении эффекта, связанного с очаговыми зонами рассматриваемых событий. Выбор событий определялся погодными условиями в пунктах регистрации и отсутствием помех. Анализировались данные, полученные в периоды, характеризующиеся отсутствием вариаций электрического поля, вызванных техногенными источниками и источниками в виде локально проявляющихся природных процессов (прохождение атмосферных фронтов, ураганы, шквалы), а также каких-либо осадков, в том числе тумана и дымки, и плотной облачности) [Адушкин и др., 2018; Клейменова и др., 2010; Семенов, 1982; Israelsson, 1978]. Кроме того, выбирались периоды с низкой геомагнитной активностью и отсутствием близких по времени других землетрясений.

3. СЕЙСМОЭЛЕКТРИЧЕСКИЙ ЭФФЕКТ ЗЕМЛЕТРЯСЕНИЙ

Сейсмоэлектрический эффект удобно рассмотреть на основе данных Геофизической обсерватории “Михнево”, в которой в течение продолжительного периода времени выполняются сейсмические наблюдения (сейсмическая станция MHV) и синхронные с ними измерения электрического поля. Анализ полученных в настоящей работе данных показывает, что прохождение сейсмических волн, вызванных землетрясениями11, в подавляющем большинстве случаев сопровождается вариациями напряженности электрического поля в приземном слое атмосферы [Адушкин и др., 2016; Локтев и др., 2015]. При этом максимум амплитуды вызванных вариаций Е* наблюдается в большинстве случаев практически синхронно с сейсмическими возмущениями. В качестве примера синхронного с сейсмическим сигналом отклика Еz на рис. 1 приведены совместно записи сейсмического возмущения, вызванного землетрясением магнитудой 5.2 на архипелаге Додеканес 22.08.2014 г. (данные MHV, расстояние от очага события ~2000 км). Из рис. 1 следует, что в период прихода группы поверхностных волн наблюдается аномальная бухтообразная положительная вариация Еz с максимальной амплитудой Е* ~ 80 В/м при максимальных значениях сейсмического сигнала. В то же время меньший по амплитуде отклик Е* ~ 40 В/м зарегистрирован также и в период прихода головной волны. Длительности обеих вариаций Еz примерно совпадают с длительностями соответствующих сейсмических волн.

Рис. 1.

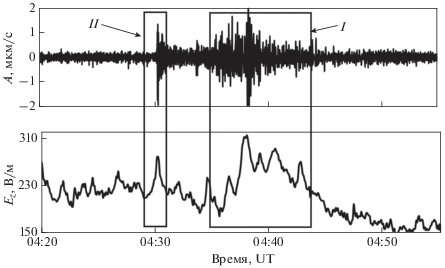

Пример вариаций вертикальной компоненты напряженности электрического поля в приземной атмосфере в период прихода сейсмического сигнала, вызванного землетрясением на архипелаге Додеканес (Греция) с магнитудой 5.1 (22.08.2014 г.); I – группа поверхностных волн, II – головная волна, А – амплитуда сейсмического сигнала.

Особый интерес представляет возможная количественная связь между интенсивностью сейсмического воздействия и вызванными вариациями электрического поля. Полученная по итогам анализа в общей сложности 72 сейсмических событий [Локтев и др., 2015] зависимость между максимальной амплитудой сейсмического сигнала А* и максимальной амплитудой вариации Е* приведена на рис. 2. Несмотря на значительный разброс, данные рис. 2 свидетельствуют о том, что в целом при увеличении амплитуды сейсмического сигнала амплитуда вариаций электрического поля на земной поверхности растет. Для качественных оценок зависимость Е*(А*) допустимо представить в виде:

$Е{\text{*}}\sim {\text{ }}42.7А* + {\text{ }}28.$
Рис. 2.

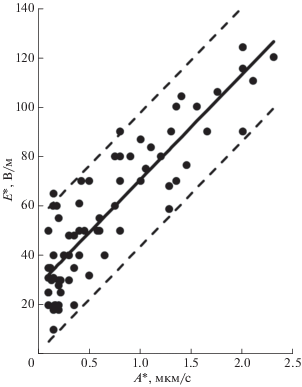

Зависимость между максимальной амплитудой сейсмического сигнала А* и максимальной амплитудой вариации электрического поля Е*; штриховыми линиями обозначен 95%-й доверительный интервал линейного уравнения регрессии.5

4. ОТКЛИК ЭЛЕКТРИЧЕСКОГО ПОЛЯ НА ВОЗМУЩЕНИЯ, ВЫЗВАННЫЕ ОЧАГОВОЙ ЗОНОЙ ЗЕМЛЕТРЯСЕНИЯ

Результаты измерений Еz показали, что в периоды землетрясений характер и амплитуды вызванных вариаций электрического поля, зарегистрированных в MHV и ЦГМ, близки между собой. Это позволяет в дальнейшем с целью упрощения анализа приводить в качестве иллюстрации результаты измерений Еz, выполненных в ЦГМ, где получен больший объем данных по сравнению с MHV вследствие большего количества временных периодов, благоприятных по погодным и указанным выше негативным геофизическим условиям в периоды землетрясений с магнитудой М ≥ 6.5 (перечень событий приведен в табл. 1). Обработка и анализ временного хода Еz свидетельствуют о том, что землетрясения сопровождаются повышенными вариациями электрического поля на фоне естественных суточных изменений [Спивак и др., 2019]. При этом наблюдаются три основных вида вызванных вариаций Еz, а именно: 1) квазипериодические знакопеременные, 2) бухтообразные с уменьшением Еz и 3) бухтообразные с повышением Еz. Вызванные вариации в случае бухтообразного вида характеризуются максимальной амплитудой E*22 и длительностью Т33, в случае, когда вариации имеют знакопеременный вид, ‒ максимальной амплитудой E* и преимущественным периодом Т*44.

Таблица 1.

Перечень рассмотренных землетрясений1

№ п/п Дата Время (UTC) Магнитуда h, км Район R, км Т, мин Т*, мин Е*, В/м
  1+ 14.11.2018 9:18 7.1 40 Перу 12 864 80 – ~70
2 23.01.2018 9:31 7.9 14 Аляска 6211 80 – ~130
3 28.01.2018 16:03 6.6 10 Африка 12 283 65 – ~120
4 16.02.2018 23:39 7.2 22 Мексика 11 054 15 – ~30
5 25.02.2018 17:44 7.5 25 Новая Гвинея 11 516 – 16 ~50
6 08.03.2018 17:39 6.8 23 Новая Гвинея 12 007 – 5 ~10
7+ 29.03.2018 21:25 6.9 35 Новая Гвинея 12 011 60 – ~50
8+ 19.08.2018 14:56 6.9 21 Индонезия 10 065 30 – ~50
9 24.08.2018 9:04 7.1 630 Перу 12 191 15 – ~20
10+ 05.09.2018 18:07 6.6 35 Япония 7024 32 – ~80
11 10.09.2018 4:19 6.9 115 Н. Зеландия 16 136 10 – ~10
12 30.09.2018 10:52 6.7 550 О-ва Фиджи 14 948 – 6 ~20
13 10.10.2018 20:48 7.0 39 Новая Гвинея 12 009 – 6 ~10
14 13.10.2018 11:10 6.7 461 Курильские о-ва (Россия) 6649 – 5 ~20
15 22.10.2018 6:16 6.5 10 Канада 8365 – 4 ~20
16 25.10.2018 22:54 6.8 14 Греция 2331 – 8 ~20
17 09.11.2018 1:49 6.7 10 Свальбард и Ян-Майен 2936 – 6 ~10
18 18.11.2018 20:25 6.8 540 О-ва Фиджи 14 857 – 12 ~35
19 05.01.2019 19:25 6.8 570 Бразилия 11 976 – 8 ~25
20 15.01.2019 18:06 6.6 35 О-в Вануату 13 654 – 8 ~18
21 20.01.2019 1:32 6.7 63 Чили 13 891 – 6 ~10
22 06.05.2019 21:19 7.1 146 Новая Гвинея 11 831 – 3 ~10
23 26.05.2019 7:41 8.0 122 Перу 11 990 – 12 ~25
24+ 15.06.2019 22:55 7.3 46 Н. Зеландия 16 109 20 – ~12
25+ 07.07.2019 15:08 6.9 35 Индонезия 9862 22 – ~30
26 02.08.2019 12:03 6.9 49 Индонезия 9252 – 16 ~26
27 14.11.2019 16:17 7.1 33 Индонезия 9776 – 5 ~13
28 25.03.2020 2:49 7.5 58 Курильские о-ва (Россия) 7182 – 7 ~15
29 02.05.2020 15:51 6.5 10 Греция 2489 – 8 ~30
30 15.05.2020 11:03 6.5 3 Невада (США) 9404 – 20 ~30
31+ 23.06.2020 15:29 7.4 20 Мексика 11 018 75 – ~70
32 06.07.2020 22:54 6.6 533 Индонезия 9448 42 – ~20
33+ 18.08.2020 0:03 6.6 26 Филиппины 8754 48 – ~70
34 30.08.2020 21:20 6.5 10 Атлантика 8528 – 5 ~20
35+ 01.09.2020 21:09 6.5 15 Чили 13705 35 – ~100
36+ 06.09.2020 6:51 6.7 10 Атлантика 5340 15 – ~60
37+ 19.10.2020 20:54 7.6 35 Аляска 7730 70 – ~50

Примечание: знаком “+” помечены номера событий, которым сопутствуют положительные бухтообразные вариации Еz. 1 Характеристики землетрясений приведены в соответствии с каталогом USGS.

В качестве примера на рис. 3 приведены55 повышенные вариации Еz знакопеременного вида, зарегистрированные в период землетрясений 25.02.2018 г., 22.10.2018 г., 09.11.2018 г. и 15.05.2020 г. Подобный характер вариаций Еz зарегистрирован в общей сложности при 20 событиях из списка табл. 1. Среднее значение Е* составляет ~20 В/м (табл. 2) при отсутствии выраженной тенденции к увеличению либо уменьшению амплитуды вариаций с расстоянием. Длительность вызванных вариаций составляет в этом случае ~25–110 мин при среднем значении Т0 ~ 60 мин. Период вариаций, хорошо выделяемый на фоне суточного хода, составляет ~4–20 мин при среднем значении $T_{0}^{*}$ ~ 8 мин.

Рис. 3.

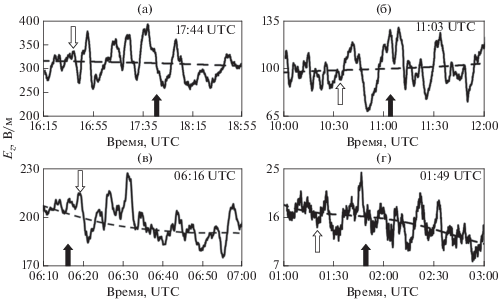

Вариации вертикальной компоненты напряженности электрического поля в приземной атмосфере в периоды землетрясений 25.02.2018 г. (а); 15.05.2020 г. (б); 22.10.2018 г. (в) и 09.11.2018 г. (г). Здесь и далее: время в очаге приведено в поле рисунка и отмечено вертикальной закрашенной стрелкой; вертикальными незакрашенными стрелками обозначены начало и окончание вызванных вариаций; штриховая линия ‒ линия тренда1.

Таблица 2.

Параметры вызванных вариаций

Характер вариаций Знакопеременный Положительная
бухта 		Отрицательная
бухта
Диапазон изменения
Е* (В/м) 10–50 10–100 20–130
$E_{0}^{*}$ (В/м) ~20 ~50 ~65
Длительность вызванных вариаций (мин) 25–110 10–75 15–65
Т0 (мин) ~53 ~42 ~38
Период колебаний (мин) 4–20 – –
$T_{0}^{*}$ (мин) ~8 – –

В качестве примеров положительных бухтообразных вариаций Еz на рис. 4 приведены результаты регистрации, выполненной в периоды землетрясений 19.08.2018 г., 07.07.2019 г., 23.06.2020 г. и 19.10.2020 г. Подобный характер вариаций Еz зарегистрирован в общей сложности при 11 событиях из списка табл. 1. Амплитуда вариаций Е* находится в интервале: 10–100 В/м при среднем значении $E_{0}^{*}$ ~ 50 В/м. Длительность вариаций колеблется в интервале 10–75 мин при среднем значении Т0 ~ 40 мин.

Рис. 4.

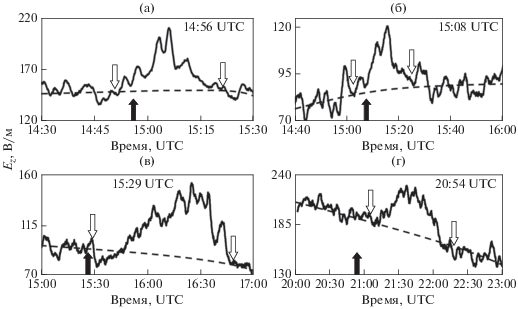

Вариации вертикальной компоненты напряженности электрического поля в приземной атмосфере в периоды землетрясений 19.08.2018 г. (а); 07.07.2019 г. (б); 23.06.2020 г. (в) и 19.10.2020 г. (г).

Примеры хорошо выраженных отрицательных бухтообразных вариаций Еz представлены на рис. 5 (землетрясения 23.01.2018 г., 28.01.2018 г., 16.02.2018 г. и 06.07.2018 г.). Следует отметить, что подобный характер вариаций зарегистрирован также при землетрясениях 24.08.2018 г. и 05.09.2018 г. Таким образом отрицательное бухтообразное возмущение электрического поля наблюдалось при 6 землетрясениях.

Рис. 5.

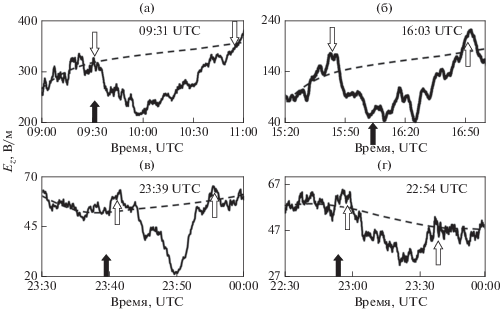

Вариации вертикальной компоненты напряженности электрического поля в приземной атмосфере в периоды землетрясений 23.01.2018 г. (а); 28.01.2018 г. (б); 16.02.2018 г. (в) и 06.07.2020 г. (г).

В рассматриваемом случае отрицательной бухтообразной вариации Еz в период землетрясений амплитуда вариаций Е* заключена в интервале 20–130 В/м при среднем значении $E_{0}^{*}$ ~ 65 В/м. Длительность отрицательной бухтообразной вариации заключена в интервале 15–65 мин при среднем значении Т0 ~ 38 мин.

5. ВАРИАЦИИ АТМОСФЕРНОГО ТОКА

Результаты инструментальных наблюдений свидетельствуют о наличии ярко выраженной реакции атмосферного тока на сильные землетрясения. В большинстве случаев в периоды рассмотренных землетрясений наблюдается увеличение амплитудных вариаций атмосферного тока, причем в вариациях абсолютных значений I хорошо просматривается периодичность. Также следует отметить сходный характер повышенных вариаций тока в периоды землетрясений, которым сопутствуют разные по рассмотренным выше типам вариации Ez.

В качестве примера на рис. 6 приведены характерные примеры вариаций I, которые сопутствуют событиям 23.01.2018 г. (отклик Ez в виде отрицательной бухты), 29.03.2018 г. (отклик Ez в виде положительной бухты), 07.07.2019 г. (отклик Ez в виде положительной бухты) и 15.05.2020 г. (отклик Ez в виде знакопеременных вариаций).

Рис. 6.

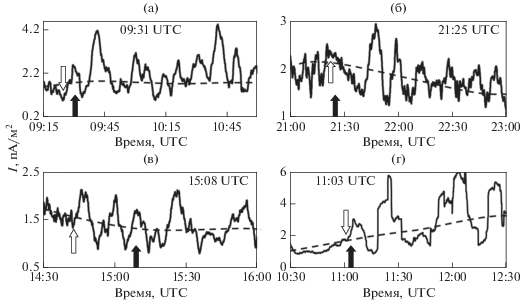

Вариации вертикальной компоненты электрического тока в приземной атмосфере по данным MHV в периоды землетрясений 23.01.2018 г. (а); 29.03.2018 г. (б); 07.07.2019 г. (в) и 15.05.2020 г. (г).

В целом вариации атмосферного тока в периоды землетрясений характеризуются амплитудой в интервале 0.5–5 пА/м2 и доминирующим периодом в интервале примерно 10–20 мин при среднем значении ~12 мин.

6. ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Полученные данные свидетельствуют о том, что в периоды сильных землетрясений наблюдаются вариации электрических характеристик атмосферы, причем, как показывают результаты инструментальных наблюдений, на значительных расстояниях от очага события. Следует отметить, что по сравнению с возмущениями, вызванными прохождением грозовых ячеек и сильных атмосферных фронтов [Спивак и др., 2017; 2018], амплитуды вариаций Ez при землетрясениях достаточно малы. Однако здесь следует иметь в виду не столько энергетическую, сколько информационную значимость рассматриваемого эффекта при всестороннем описании сейсмических процессов и межгеосферных взаимодействий в системе литосфера–атмосфера–ионосфера. Характер вариаций Ez, сопутствующих землетрясениям, в ряде случаев достаточно сложный. Например, не всегда можно однозначно решить вопрос о типе вызванных вариаций Ez. Так, хотя и в небольшом количестве случаев, происходит комбинирование двух типов вариаций – бухтообразной и знакопеременной. В качестве примера на рис. 7 приведены вариации Ez при некоторых событиях: 29.03.2018 г., 05.09.2018 г., 13.10.2018 г. и 20.01.2020 г. Из рис. 7 видно, что в целом бухтообразные вариации Ez осложнены наложением знакопеременной составляющей. Такой характер вызванных вариаций может, в частности, свидетельствовать о суперпозиции разных механизмов генерации вызванных возмущений Ez.

Рис. 7.

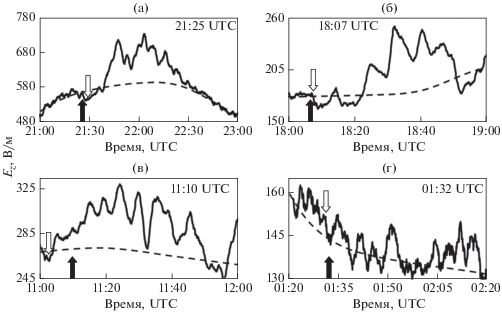

Вариации вертикальной компоненты напряженности электрического поля в приземной атмосфере по данным ЦГМ в периоды землетрясений 29.03.2018 г. (а); 05.09.2018 г. (б); 13.10.2018 г. (в) и 20.01.2020 г. (г).

Наблюдаемые при землетрясениях возмущения Ez, как это следует из данных табл. 1, регистрируются на больших расстояниях от очага события именно в период самого сейсмического события66: либо в момент, близкий к моменту основного толчка, либо с некоторым опережением за 5–30 мин до него. Это свидетельствует о том, что, во-первых, возмущающее действие очага может проявляться не только в момент основного толчка, но и на заключительной стадии его подготовки, т.е. в период наиболее интенсивного протекания геофизических процессов в окрестности очага, и, во-вторых, о высокой скорости распространения возмущений до места регистрации. Последнее может говорить о том, что в качестве основного канала передачи возмущения на расстояния может выступать ионосфера. Действительно, скорость распространения по ионосфере сформировавшихся в эпицентральной зоне землетрясения, например, магнитогидродинамических волн может достигать 20 км/с [Сорокин, Федорович, 1982].

Следует обратить внимание также на амплитуду вызванных вариаций. Несмотря на значительную разницу в расстояниях от пункта регистрации до очагов землетрясений R77, амплитуда вариаций Е* находится в достаточно узком интервале по сравнению с максимальными значениями Ez. Это свидетельствует о слабом затухании возмущения, возникшего в эпицентральной зоне землетрясения, с расстоянием.

Если вопрос о механизме вариаций, вызванных сейсмическим сигналом, в целом более или менее понятен и связан с формированием аэроэлектрических структур в приземной атмосфере при ее возмущении поверхностными волнами от землетрясений [Анисимов, Мареев, 2000; Голицын, Кляцкин, 1967; Гохберг и др., 1998; Швед и др., 2018], то вопрос о механизмах, вызывающих повышенные вариации электрического поля за счет процессов, протекающих в эпицентральной зоне землетрясений, не решен окончательно, особенно в части достаточно быстрой передачи возмущения на большие расстояния при его достаточно слабом затухании [Гохберг, Шалимов, 2008; Шалимов, 2018; Шереметьева, 2013]. Это затрудняет физическое описание наблюдаемого эффекта в настоящее время. Рассмотрение конкретных механизмов генерации возмущений электрических характеристик приземной атмосферы в эпицентральной зоне землетрясений и их быстрого распространения на большие расстояния – это предмет дальнейших исследований, требующих в первую очередь накопления эмпирических данных, содержащих сведения о морфологических и амплитудных характеристиках вызванных возмущений Ez. В известной мере именно это и явилось предметом настоящих исследований.

6. ЗАКЛЮЧЕНИЕ

Полученные в настоящей работе данные подтверждают наличие сейсмоэлектрического эффекта в периоды прохождения сейсмических волн, который хорошо регистрируется в отсутствие сильных возмущений, вызванных другими источниками (прохождение атмосферных фронтов, грозовые явления, сильный ветер и т.д.). При этом можно предполагать, что интенсивность преобразования механической энергии сейсмических волн в энергию электрического поля определяется в целом амплитудой сейсмического сигнала. Дальнейшие исследования в этой части должны быть связаны с определением зависимости сейсмоэлектрического эффекта от характеристик сейсмического сигнала (тип, спектральные характеристики волн и т.д.), а также с установлением конкретных механизмов преобразования энергии механических колебаний в неоднородной среде в энергию электрического поля.

Результаты выполненных исследований свидетельствуют о том, что при сильных землетрясениях наблюдаются возмущения электрических характеристик приземной атмосферы: Ez и I на значительных расстояниях, вызванные, вероятнее всего, процессами, протекающими в очаговой зоне основного толчка. В частности, как показано, выделяются три типа вызванных вариаций Ez, а именно: в целом в виде отрицательной либо положительной бухты, а также в виде цуга колебаний с определенным периодом, что косвенно свидетельствует о возможном наличии по крайне мере трех разных возмущающих механизмов. При этом нельзя исключать из рассмотрения вопрос о возможной суперпозиции воздействия этих механизмов на электрическое поле атмосферы.

Развитие настоящей работы связано с поиском определяющих параметров рассматриваемого эффекта, в перечень которых помимо характеристик основного толчка, расстояния до места регистрации и т.д. требуется включить глобальные и локальные характеристики атмосферы и ионосферы, учитывая возможную определяющую роль последней в распространении сигналов, вызванных в очаговой зоне землетрясения, на большие расстояния.

Представленные результаты дополняют соответствующую базу данных и могут представлять интерес при совершенствовании известных и разработке новых моделей влияния землетрясений на окружающую геофизическую среду и их верификации.
