Геомагнетизм и аэрономия, 2019, T. 59, № 1, стр. 125-136

Особенности вековой вариации геомагнитного поля на среднеширотных обсерваториях “Михнево” и “Бельск”

С. А. Рябова *

Институт динамики геосфер РАН
г. Москва, Россия

* E-mail: riabovasa@mail.ru

Поступила в редакцию 25.04.2018
После доработки 25.05.2018
Принята к публикации 25.04.2018

Полный текст (PDF)

Аннотация

Проанализированы данные наблюдений вариаций геомагнитного поля, полученные на среднеширотной Геофизической обсерватории “Михнево” Института динамики геосфер Российской академии наук, Россия, Московская область, поселок Михнево (координаты: 54.959° N; 37.766° E) и на станции международной магнитной сети INTERMAGNET геофизической обсерватории “Бельск” Геофизического института Польской академии наук, Польша, г. Бельск (координаты: 51.837° N, 20.792° E) в период 2008−2016 гг. По среднесуточным значениям исследован долговременный тренд, связанный с вековым изменением магнитного поля Земли. В северной горизонтальной компоненте магнитного поля выявлена годовая вариация. Оценена достоверность выпущенной в декабре 2014 последней версии модели International Geomagnetic Reference Field (IGRF-12) для описания вариаций главного магнитного поля на обсерваториях “Михнево” и “Бельск”. Выделены джерки 2011 г. и 2014 г.

1. ВВЕДЕНИЕ

Геомагнитное поле, формирующееся в результате сложных конвективных движений и магнитогидродинамических процессов в жидком ядре Земли, не постоянно и подвержено ряду воздействий как экзогенного, так и эндогенного происхождения [Chapman and Bartels, 1940; Яновский, 1964, 1978; Parkinson, 1983; Rikitake, 2012].

Самыми медленными изменениями магнитного поля Земли во времени являются периодичности с периодами от нескольких лет до нескольких тысяч лет (вековые вариации), которые при исследовании с высокой степенью дискретизации проявляются в виде медленного тренда [Симонян и др., 2011]. Впервые вековое изменение геомагнитного поля отмечено по измерениям магнитного склонения, выполненным в Лаймхаузе с 1580 г. по 1634 г., [Gellibrand, 1635]. Доступность достаточно длинных рядов данных позволила выделить длиннопериодные периодичности геомагнитного поля с периодами от 13 до 12  000 лет [Slaucitajis and Winch, 1965; Vestine and Kahle, 1968; Alldredge, 1977; Калинин, 1984; Langel et al., 1986; Jin and Jin, 1989; Гурарий и др., 1994; Начасова и Бураков, 2002; Петрова и Решетняк, 1999; Нургалиев и др., 2000]. Для вековой вариации характерны следующие особенности: 1) появление спорадических мест увеличения амплитуды вариаций (центр или фокус векового хода) [Головков и Коломийцева, 1970; Папиташвили и др., 1980; Ротанова и др., 1983; Калугин и др., 1984], 2) монофрактальный характер на больших временны́х масштабах [Ротанова и др., 2002, 2004].

В целом, изменение величины составляющих геомагнитных вариаций за год (вековой ход) составляет десятки нТл в год и не остается постоянной величиной [Яновский, 1978; Rikitake, 2012]. Одна из наблюдаемых особенностей векового хода заключается в смещении во времени фокусов, т.е. центров мировых магнитных аномалий, в западном направлении (западный дрейф магнитного поля) [Halley, 1683, 1692; Bullard et al., 1950; Yukutake, 1962, 1967; Адам и др., 1964; Бурлацкая и др., 1965; Malin and Saunder, 1973; Jault et al., 1988]. Здесь следует отметить, что за последние тысячелетия дрейф происходил то в восточном, то в западном направлении [Aitken et al., 1964; Turner and Thompson, 1981, 1982; Genevey and Gallet, 2002; Dumberry and Bloxham, 2006; Dumberry and Finlay, 2007; Pichon et al., 2016].

В настоящее время актуальность исследования вековой вариации вызвана тем, что уменьшение напряженности, увеличение скорости западного дрейфа и изменение конфигурации силовых линий геомагнитного поля свидетельствуют о возможности инверсии (переполюсовки) магнитного поля Земли в ближайшее время [De Santis et al., 2013]. Геомагнитное поле в геологическом прошлом меняло свою полярность несколько сотен раз, при этом средняя частота инверсий составляет примерно 2-3 инверсии на миллион лет, а максимальная величина не превышает 6 инверсий на миллион лет [Cox et al., 1963; Jacobs, 1994]. Последняя инверсия (инверсия Матуяма-Брюнеса) произошла примерно 780 млн лет назад [например, Tauxe et al., 1996; Quidelleur et al., 2003; Singer et al., 2005].

Эффективным подходом к решению вопроса временны́х характеристик вековой вариации стало построение математических моделей, которые нашли широкое применение в академических исследованиях, включая исследования долгосрочной динамики главного поля Земли, космической погоды [Bilitza and Reinisch, 2008], локальных магнитных аномалий в земной коре, в качестве источника ориентировочной информации при поиске полезных ископаемых [Meyers and Minor Davis, 1990].

Наиболее часто используются модели серии IGRF/DGRF (International Geomagnetic Reference Field/Definitive Geomagnetic Reference Field), регулярно выпускаемые Международной ассоциацией геомагнетизма и аэрономии каждые 5 лет. Модель IGRF − это математическое представление (в основном эмпирическое), состоящее из набора коэффициентов Гаусса, медленно меняющейся части геомагнитного поля внутреннего происхождения для конкретной эпохи, начиная с 1900 г. IGRF модель обновляется данными, которые были получены в течение 5 лет после выпуска предыдущей версии модели, включая геомагнитные измерения на спутниках (при возможности таковых), на геомагнитных обсерваториях и дополнительных станциях, иногда также привлекаются магнитные съемки с судов и самолетов. Уточненная предыдущая версия модели IGRF, называемая DGRF, описывает то, как магнитное поле вело себя в реальности эти последние 5 лет. Значение поля между эпохами моделей DGRF определяется линейной интерполяцией коэффициентов моделей, включающих время, в которое значение поля должно быть вычислено. Наблюдаемые изменения экстраполируются для прогноза значений поля на следующие 5 лет. Последняя версия модели IGRF (IGRF-12) [Thébault et al., 2015] выпущена в декабре 2014 и рассчитана для эпохи 2015.0. Она состоит из 20 моделей DGRF для эпох с 1900 г. по 1995 г. до степени N = 10 (один раз в 5 лет), трех моделей DGRF для эпох 2000.0, 2005.0, 2010.0 до степени N = 13 и одной IGRF для эпохи 2015.0 до степени N = 13, с прогностической моделью вековой вариации до степени N = 8.

Сравнение данных геомагнитных обсерваторий с моделью IGRF позволяет оценить достоверность подгонки IGRF и выделить локальные аномалии земной коры или отклонения от сглаженных региональных/глобальных данных, привлекаемых при разработке модели [Urrutia-Fucugauchi and Campos-Enríquez, 1993; Campos-Enríquez et al., 1994; Кусонский и др., 2017].

Первая производная по времени геомагнитного поля, т.е. вековой вариации, представляет собой временнýю эволюцию главного магнитного поля Земли. Наиболее быстрыми изменениями наклона этой магнитной вековой вариации являются так называемые геомагнитные джерки [Courtillot et al., 1978] или недавно выявленные геомагнитные быстрые вековые флуктуации [Olsen and Mandea, 2008; Mandea and Olsen, 2009], которые имеют временны́е масштабы от нескольких месяцев до нескольких лет [Macmillan, 2007]. Эти события наблюдаются в магнитных данных как внезапные V-образные изменения в наклоне вековой вариации, другими словами, как резкое изменение второй производной по времени [Mandea et al., 2010]. Обычно геомагнитные джерки особенно заметны в восточной составляющей, которая, как предполагается, менее подвержена влиянию внешних полей. Впервые резкие изменения в вековой вариации отмечены в работах [Калинин, 1949; Weber and Roberts, 1951; Walker and O’Dea, 1952; Орлов, 1961]. С тех пор при применении различных методов анализа геомагнитных данных обсерваторий было выявлено и исследовано много других событий джерков в XX веке, наблюдавшихся как в локальном, так и в глобальном масштабе [Courtillot et at., 1978; Ducruix et al., 1980; Le Mouel and Courtillot, 1981; Le Mouel et al., 1982; Malin and Hodder, 1982; Malin et al., 1983; Gire et al., 1984; Courtillot and Le Mouel, 1984, 1988; Gavoret et al., 1986; Ротанова и Филиппов, 1987; Alexandrescu et al., 1995, 1996; Mandea et al., 2000]. Широко исследованы пространственно-временны́е характеристики джерков, выявленных в вариациях магнитного поля в XXI веке: 2003 [Olsen and Mandea, 2007; Wardinski et al., 2008], 2007 [Chulliat et al., 2010; Kotzé, 2010, 2011; Mandea et al., 2010; Pinheiro et al., 2011; Brown et al., 2013], 2011 [Chulliat and Maus, 2014; Chulliat et al., 2015; Finlay et al., 2015; Kotzé and Korte, 2016], 2014 [Torta et al., 2015; Kotzé, 2017]. Кроме того, привлечение данных, полученных предыдущими исследователями, позволило идентифицировать джерки в прошлом [Malin and Bullard, 1981; McLeod, 1985; Cafarella et al., 1992; Barraclough, 1995; Alexandrescu et al., 1997; Soare et al., 1998; Korte et al., 2009]. Что касается исследования происхождения геомагнитных джерков, в настоящее время это явление связывают с процессами в недрах Земли [Орлов, 1961; Weber and Roberts, 1951; Walker and O’Dea, 1952; Alldredge, 1984; Jackson and Finlay, 2007]. Механизм генерации джерков все еще обсуждается. Согласно мнению разных исследователей он может быть связан с нестабильностью в тороидальном магнитном поле [Runcorn, 1985; Bloxham et al., 2002], с взаимодействием альвеновских волн в жидком ядре [Hide, 1985], с изменениями в структуре потока жидкого внешнего ядра Земли [Waddington et al., 1995; Olsen and Mandea, 2008], с процессами, обусловленными спиральностью турбулентных движений в ядре [Шалимов, 2009].

Вопросу локальности геомагнитных джерков посвящен целый ряд работ [Olsen and Mandea, 2007; Mandea et al., 2010; Pinheiro et al., 2011; Duka et al., 2012], однако однозначного ответа нет до сих пор, поскольку джерки проявляются то в глобальном, то в локальном масштабах без какой-либо закономерности. Однозначно утверждается, что все известные джерки имеют схожие морфологические характеристики [Malin et al., 1983; МсLeod, 1985; Головков и Симонян, 1989, 1991; Alexandrescu et al., 1995, 1996; Головков и др., 1996, 2003; Дьяченко, 2003; De Michelis et al., 2000].

В настоящей работе исследуются особенности вековой вариации магнитного поля Земли по данным регистрации геомагнитного поля на среднеширотных обсерваториях “Михнево” и “Бельск” за период 2008−2016 гг., оценивается достоверность модели IGRF-12 для расчета геомагнитного поля на этих обсерваториях, а также предпринята попытка выявить джерки 2011 г. и 2014 г.

2. ИСПОЛЬЗУЕМЫЕ ДАННЫЕ И МЕТОДЫ

В настоящей работе привлекались данные регистрации геомагнитного поля на среднеширотной Геофизической обсерватории “Михнево” Института динамики геосфер Российской академии наук (ГФО “Михнево”) [Адушкин и др., 2005, 2016], Россия, Московская область, поселок Михнево (координаты: 54.959° N; 37.766° E) за период 2008−2016 гг. и на станции Международной магнитной сети INTERMAGNET (International Real-Time Magnetic Observatory Network) Центральной геофизической обсерватории “Бельск” (ГО “Бельск”) Геофизического института Польской академии наук, Польша, г. Бельск (координаты: 51.837° N, 20.792° E) за период 2008−2016 гг.

Регистрация геомагнитных вариаций на ГФО “Михнево” выполнялась с помощью автоматического феррозондового магнитометра LEMI-018i. Магнитометр состоит из блока датчиков, в который входят: трехкомпонентный феррозондовый магнитометр с сердечником типа “рейс-трек” и два датчика температуры, и электронного блока, в который входят: микроконтроллер МК1, отвечающий за работу магнитометра, микроконтроллер МК2, обеспечивающий преобразование данных, получаемых с феррозондовых датчиков, их обработку и накопление, и дополнительный датчик температуры. Технические характеристики приборов приведены в табл. 1. Синхронизация работы магнитометра осуществляется с помощью встроенного приемника GPS с дискретизацией 1 с. Передача данных в компьютер, и в дальнейшем с помощью линии связи на основной сервер Института динамики геосфер Российской академии наук, осуществляется с помощью проводного дуплексного интерфейса RS-232. Результаты регистрации геомагнитного поля на ГФО “Михнево” размещены на сайте Института динамики геосфер Российской академии наук [http://www. idg.chph.ras.ru/~mikhnevo/].

Таблица 1.

Технические характеристики магнитометра LEMI-018i

Параметры Значение параметров
Датчики магнитометра LEMI-018i
Диапазон измерений ±68 000 нТл
Разрешающая способность 10 пТл
Уровень шумов в диапазоне 0.03–0.3 Гц <15 ср. кв. пТл
Долговременный дрейф нуля <±5 нТл/год
Температурный дрейф <0.2 нТл/°С
Частота выборки 1 с–1
Объем встроенной памяти 2 Гб
Рабочий диапазон температур –20…+60°С
Термометры магнитометра LEMI-018i
Диапазон измерений –50…+70°С
Разрешающая способность 0.002 °С
Основная погрешность измерений 0.5
Интерфейс RS-232
Диапазон напряжения входного сигнала ±5…15 В

Регистрация вариаций трех компонент геомагнитного поля на ГО “Бельск” выполнялась с помощью торсионного кварцевого вариометра системы В.Н. Боброва [Jankowski et al., 1984]. Этот магнитометр имеет хорошую долгосрочную стабильность базисных значений (несколько нТл в год) и разрешение около 0.01 нТл. Температурный коэффициент вариометра составляет 0.2 нТл/К. Данные регистрации геомагнитного поля на ГО “Бельск” размещены на сайте Международной магнитной сети INTERMAGNET [http://www. intermagnet.org].

По ежеминутным данным регистрации составляющих геомагнитного поля (географическая система координат: ось Х направлена на географический север, Y на восток, Z вертикально вниз) вычислялись среднесуточные и среднемесячные значения, как среднее значение на выбранном интервале.

Выделение трендовой составляющей, изменение которой во времени связано с вековым изменением магнитного поля Земли, проводилось на основе сингулярного спектрального анализа (в русскоязычной литературе называемого методом “Гусеница”) [Голяндина, 2004], поскольку этот метод может применяться как к стационарным, так и к нестационарным рядам и не предполагает знания параметрической модели ряда. Главная идея спектрального сингулярного анализа заключается в том, что, если имеется одномерный временнóй ряд и необходимо найти какую-либо компоненту этого ряда (в настоящей работе трендовую составляющую), то этот временнóй ряд включается в евклидово пространство большего измерения. В следующем шаге находится подпространство, соответствующее искомой компоненте и, наконец, восстанавливается составляющая временнóго ряда, соответствующая этому подпространству. Особо стоит подчеркнуть, что выбор подпространства решающий вопрос в спектральном сингулярном анализе [Vautard, 1992; Elsner, Tsonis, 1996; Голяндина, 2004]. Алгоритм спектрального сингулярного анализа включает следующие этапы: 1) разложение временнóго ряда, 2) реконструкция желательного совокупного компонента. Для извлечения трендовой составляющей при использовании спектрального сингулярного анализа применялся метод низких частот (ряд представляет собой трендовую составляющую, если в его разложении Фурье гармонические составляющие с низкими частотами дают больший вклад) [Alexandrov, 2009].

В настоящей работе проводилась теоретическая оценка вековой вариации геомагнитного поля и его производной на основе модели International Geomagnetic Reference Field (IGRF) 12-го поколения Международной ассоциации геомагнетизма и аэрономии [https://www.ngdc.noaa.gov/ IAGA/vmod/igrf.html]. В этой модели разложение потенциала магнитного поля, ограниченного коэффициентами Гаусса от 1-й до 13-й степени, описывает главное магнитное поле и его вековую вариацию.

При выделении джерков для уменьшения воздействия внешних источников на вариации магнитного поля часто вычисляют месячные значения только для ночных и магнитоспокойных временны́х интервалов [Chulliat and Maus, 2014; Alken et al., 2015]. В настоящей работе для уменьшения внешних воздействий, таких как сезонные колебания, разница бралась между месячными значения при t + 6 мес. и t – 6 мес. [Chulliat et al., 2010].

3. ВЕКОВАЯ ВАРИАЦИЯ МАГНИТНОГО ПОЛЯ НА СРЕДНЕШИРОТНЫХ ОБСЕРВАТОРИЯХ “МИХНЕВО” И “БЕЛЬСК”

На рисунке 1 представлены результаты регистрации вариаций компонент магнитной индукции на Геофизической обсерватории “Михнево”, выполненной в географической системе координат (ось Х направлена на географический север, Y − на восток, Z − вертикально вниз) за период 2008−2016 гг. Вид графиков вариаций магнитного поля Земли на ГФО “Михнево” (рис. 1) свидетельствует о некоторой тенденции его изменения. О наличии трендовой составляющей свидетельствует характерный вид автокорреляционной функции, как очень медленно спадающей кривой. На Центральной геофизической обсерватории “Бельск” геомагнитные вариации ведут себя схожим образом (рис. 2).

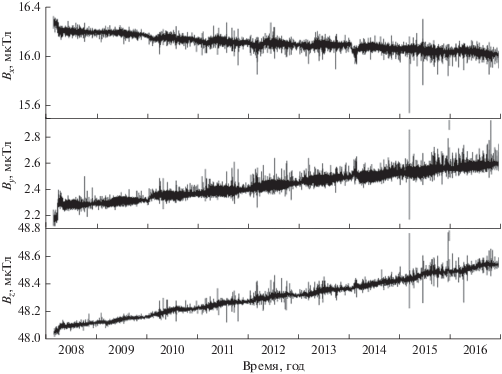

Рис. 1.

Вариации компонент геомагнитного поля на Геофизической обсерватории “Михнево” за период 2008−2016 гг.

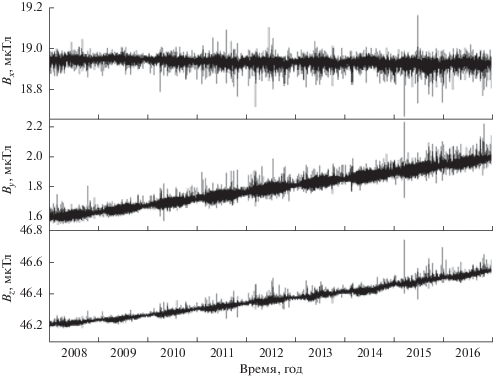

Рис. 2.

Вариации компонент геомагнитного поля на обсерватории “Бельск” за период 2008−2016 гг.

Оценка на основе сингулярного спектрального анализа с идентификацией трендовой составляющей методом низких частот показала, что трендовая составляющая для северной горизонтальной компоненты Bx геомагнитного поля (результаты расчета для ГФО “Михнево” на рис. 3) плавно уменьшается в течение анализируемого периода и характеризуется слабо выраженными максимумами в периоды равноденствий и минимумами в периоды солнцестояний. При этом амплитуда годовой вариации (разность значений лето–зима) составляет порядка 15 нТл. Трендовые составляющие восточной горизонтальной By и вертикальной Bz-компонент, а также полного вектора геомагнитного поля (рис.3) на протяжении девяти лет имеют практически линейный вид, при этом отмечается монотонное увеличение значений горизонтальной By- и вертикальной Bz-компонент, полного вектора магнитного поля в период с 2008 по 2016 гг.

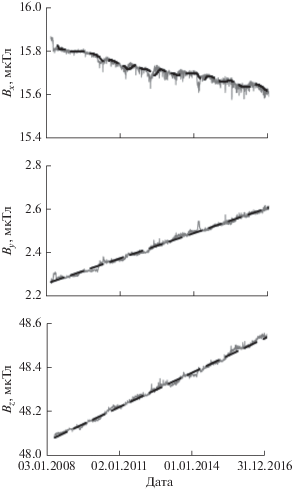

Рис. 3.

Среднесуточные значения вариаций магнитного поля (сплошные линии) и трендовые составляющие (штриховые линии) на Геофизической обсерватории “Михнево” за период 2008–2016 гг.

Для исследования эволюции векового изменения магнитного поля в настоящей работе вычислялись среднемесячные значения составляющих геомагнитного поля по экспериментальным данным и среднегодовые значения с использованием модели IGRF 12-ого поколения. В качестве примера результаты анализа приведены для ГФО “Михнево” на рис. 4. Сопоставление среднемесячных значений вариаций геомагнитного поля и значений, рассчитанных по модели, показало различие между рассчитанными и экспериментальными значениями, при этом ход графиков экспериментальных значений и теоретически рассчитанных схож. Аналогичные результаты получены для полного вектора F, вычисленного по экспериментальным данным. Анализ данных свидетельствует о том, что разница между рассчитанными по модели IGRF и вычисленными по экспериментальным данным значениями полного вектора составляет порядка –1267 нТл для ГФО “Михнево” и 362 нТл для ГО “Бельск”.

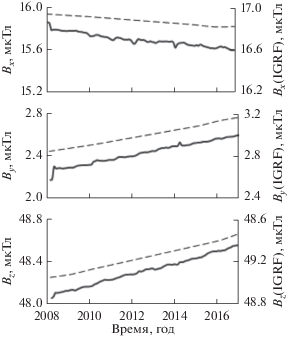

Рис. 4.

Среднемесячные вариации магнитного поля (сплошные линии) и значения, вычисленные по модели IGRF-12, (штриховые линии) на Геофизической обсерватории “Михнево” за период 2008–2016 гг.

На рисунке 5 приведены тренды первой производной компонент Bx, By и Bz геомагнитного поля, рассчитанной по среднегодовым значениям и по модели IGRF на обсерватории ГФО “Михнево”. Изменение в наклоне производной (джерк) довольно ясно видно во всех составляющих в 2011 г. и 2014 г. (однако, в восточной компоненте изменение в наклоне производной выражено ярче). Наличие разброса в значениях первой производной, вероятно, вызвано воздействием внешних источников, но это не влияет на морфологию поведения вековой вариации. Годы, близкие к солнечному максимуму, более загрязнены внешними эффектами по сравнению с годами солнечного минимума. Такую же тенденцию можно наблюдать и на ГО “Бельск” (рис. 6). Модель IGRF обеспечивает довольно хорошую согласованность с наблюдениями до 2014 г., но после 2014 г. наблюдаются существенные различия между модельными и экспериментальными значениями вековой вариации.

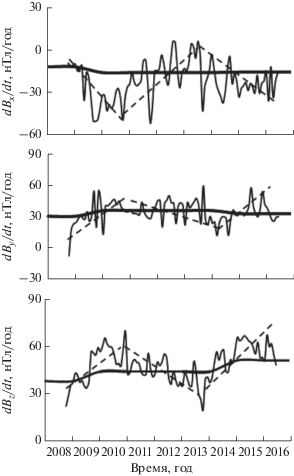

Рис. 5.

Первая производная по времени среднемесячных вариаций геомагнитного поля (тонкая сплошная линия) и вычисленная по модели IGRF-12 (толстая сплошная линия) на Геофизической обсерватории “Михнево” за период 2008−2016 гг. Штриховой линией показан наклон производной.

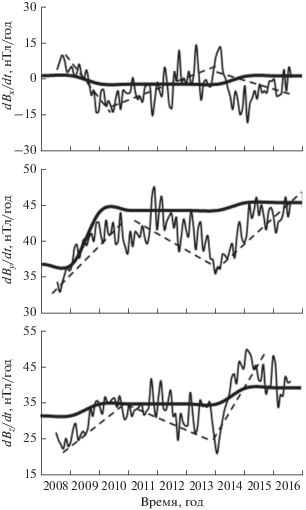

Рис. 6.

Первая производная по времени среднемесячных вариаций геомагнитного поля (тонкая сплошная линия) и вычисленная по модели IGRF-12 (толстая сплошная линия) на Геофизической обсерватории “Бельск” за период 2008−2016 гг. Штриховой линией показан наклон производной.

4. ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Отмеченный ход трендовых составляющих в течение анализируемого периода для вертикальной и горизонтальных компонент геомагнитного поля обусловлен их вековыми вариациями [Яновский, 1964]. В период с 2008 г. по 2016 г. вековая вариация геомагнитного поля (долговременный тренд) была положительной, что свидетельствует об увеличении геомагнитного поля в анализируемый период времени. Максимумы вариаций северной горизонтальной компоненты в периоды равноденствий и минимумы в периоды солнцестояний, вероятнее всего, связаны с изменением условий освещенности при обращении Земли вокруг Солнца [Краев, 1965; Rikitake, 2012].

Поскольку измеряемое геомагнитное поле B в приземном слое атмосферы определяется суммой различных полей источников [Chapman and Bartels, 1940; Яновский, 1964, 1978; Rikitake, 2012]:

$B = {{B}_{n}} + {{B}_{а }} + {{B}_{{\text{в }}}},$
где Bn − нормальное (главное) магнитное поле Земли, генерируемое в ядре Земли; Bа − аномальное магнитное поле (литосферное поле), обусловленное неоднородно намагниченными горными породами земной коры; Bв − возмущенное поле, обусловленное электрическими токами, текущими в верхней атмосфере и магнитосфере, которые также индуцируют электрические токи в море, земной коре и мантии, можно предположить, что разница между рассчитанными по модели IGRF (главное поле) и экспериментальными значениями магнитного поля Земли на ГФО “Михнево” и ГО “Бельск”, главным образом, обусловлена литосферной составляющей геомагнитного поля. Это подтверждает совпадение значения и знака разницы между вычисленными по экспериментальным данным и рассчитанными по модели IGRF значениями полного вектора (−1267 нТл для ГФО “Михнево” и 362 нТл для ГО “Бельск”) с величинами аномального магнитного поля (составляет меньше – 1000 нТл для ГФО “Михнево” и примерно 400 нТл для ГО “Бельск”), определенными по картам аномального магнитного поля Московской области (рис. 7) и Польши [Karaczun et al., 2003; Petecki and Polechonska, 2017].

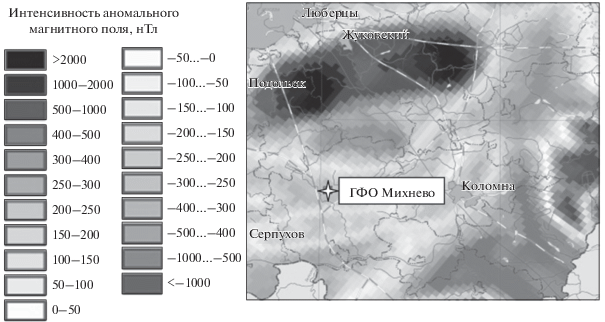

Рис. 7.

Карта аномального магнитного поля Московской области (звездочкой отмечена ГФО “Михнево”) [http://www.vsegei.ru/ru/info/gisatlas].

Выявленные в настоящей работе по данным среднеширотных обсерваторий “Михнево” и “Бельск” джерки 2011 г. и 2014 г. ранее идентифицированы при исследовании вариаций компонент геомагнитного поля в регионах: Южная Атлантика/Африка, Европа и Северо-Западная Атлантика, а также Австралазия [Chulliat and Maus, 2014; Chulliat et al., 2015; Finlay et al., 2015; Kotzé, Korte, 2016], 2014 [Torta et al., 2015; Kotzé, 2017] с небольшими расхождениями по времени. Это можно рассматривать как дополнительное подтверждение глобальности этих джерков.

5. ВЫВОДЫ

В настоящей работе на основе анализа данных регистрации геомагнитного поля на среднеширотной Геофизической обсерватории “Михнево” и Центральной геофизической обсерватории “Бельск” за период с 2008 по 2016 гг. выявлен положительный долговременный тренд, свидетельствующий об увеличении магнитного поля с 2008 по 2016 гг. Показано, что расхождение между моделью International Geomagnetic Reference Field 12 версии (IGRF-12) для описания вариаций магнитного поля и экспериментальными данными на обсерваториях “Михнево” и “Бельск” вызвано, главным образом, аномальным магнитным полем. Кроме того, анализ привлеченных в настоящей работе данных позволил идентифицировать джерки 2011 г. и 2014 г., ранее выявленные в других регионах Земли.

Полученные результаты следует учитывать при разработке долгосрочных прогностических моделей геомагнитных вариаций, как основанных на ассимиляции данных, так и на уравнениях магнитогидродинамики [Whaler and Beggan, 2015]. Результаты, основанные на анализе данных наблюдений за геомагнитным полем в средних широтах, вносят важный вклад в исследование локальности и частоты геомагнитных джерков и заслуживают внимания при дальнейших исследованиях, в частности, при выявлении особенностей динамики ядра Земли. Дальнейшее наращивание ряда данных по результатам геомагнитного мониторинга позволит с большей точностью провести исследование вековых изменений магнитного поля Земли.

Работа выполнена в соответствии с государственным заданием (тема АААА-А17-177112350013-1).
