Геомагнетизм и аэрономия, 2019, T. 59, № 6, стр. 774-785
Восстановление высотных профилей электронной концентрации по данным вертикального зондирования с использованием модели IRI
П. Ф. Денисенко 1, *, В. В. Соцкий 1, **
1 Научно-исследовательский институт физики Южного федерального университета
(НИИ физики ЮФУ)
г. Ростов-на-Дону, Россия
* E-mail: denis@sfedu.ru
** E-mail: vvsotsky@sfedu.ru
Поступила в редакцию 09.01.2019
После доработки 23.01.2019
Принята к публикации 23.05.2019
Аннотация
Предложен способ определения высотных профилей электронной плазменной частоты по измерениям действующих высот отражения сигналов при вертикальном зондировании ионосферы. Для решения задачи используется дополнительная информация о высотном ходе электронной концентрации из модели IRI-2016 в невидимых ионозондом областях. Предложенные алгоритмы коррекции используемых высотных IRI-распределений для ночных и дневных ионограмм, в том числе с экранирующим спорадическим слоем Es, позволяют получать решения задачи, наилучшим образом согласующиеся с экспериментальными значениями действующих высот. В дневных условиях скорректированный по действующим высотам области E IRI-профиль дает удовлетворительные оценки поглощения радиоволн в D и E-областях, а сам профиль хорошо согласуется с данными ракетных измерений. Введение в модель IRI расчетных ключевых параметров – высот максимумов и критических частот слоев, значений B0 и B1, определяющих форму рассчитанного профиля в области F, позволяет получить IRI-профиль, скорректированный для реальных условий. Анализ действующих высот, рассчитанных по этому профилю, показывает их существенное отличие от экспериментальных в нижней области F, что может приводить к погрешностям при расчете длины радиотрасс. Кроме того, отличие профилей в D и E-областях может приводить к большим ошибкам при расчете поглощения радиоволн, отражающихся выше этих областей.
1. ВВЕДЕНИЕ
Ионозонды наземного и спутникового базирования дают основной вклад в информацию о состоянии ионосферы. Главной характеристикой для каждого пункта наблюдения является высотная зависимость электронной концентрации, ne(h)-профиль, или эквивалентная ему зависимость электронной плазменной частоты fN(h). Высотные зависимости этих параметров получаются в результате обращения ионограмм вертикального зондирования (ВЗ) ионосферы. Задача определения fN(h)-профиля по ионограмме наземного ионозонда решается разными способами на протяжении более чем пятидесяти лет. Проблему можно считать хорошо изученной еще в 80-х годах прошлого века [Денисенко и Соцкий, 1987; Danilkin et al., 1988]. Многообразие существующих методов расчета ne(h)-профилей обусловлено, главным образом, отсутствием на ионограммах следов отражений зондирующих сигналов (из-за их поглощения) на начальном участке до частоты fmin, а также наличием между областями Е и F впадины (долины) электронной концентрации, которую зондирующие сигналы проходят насквозь. В обзоре [Денисенко и Соцкий, 1987] показано, что определение fN(h)-профиля в интервалах высот, от которых отсутствуют отражения сигналов, связано с решением интегральных уравнений Фредгольма 1-го рода. Подобные задачи принадлежат к классу некорректных задач математической физики [Тихонов и Арсенин, 1979]. Для их решения необходимо привлечение дополнительной информации о поведении ne(h) в невидимых областях. Как правило, это выбор из физических соображений достаточно простых аналитических зависимостей ne(h), зависящих от конечного (не более 2) числа параметров [Денисенко и Соцкий, 1987]. Увеличение числа параметров приводит к неустойчивости задачи, т.е. сильной зависимости решения от различного рода случайных погрешностей в экспериментальных данных. В этих случаях для повышения устойчивости возможно применение специальных регуляризирующих алгоритмов [Beloff et al., 2002]. В дневных условиях использование данных о поглощении сигналов, отражающихся от области Е вблизи частоты fmin, также позволяет значительно сузить выбор возможных решений в области D для fN(h) ≤ fmin [Данилкин и др., 1981]. Наконец, имеется возможность привлечения дополнительной информации о распределениях ne(h) в невидимых областях из международной справочной модели ионосферы IRI (International Reference Ionosphere). В этом случае определение fN(h)-профиля по ионограмме ВЗ возможно от основания области D до высоты hmF2 максимума ne области F, что, с одной стороны, можно считать решением задачи, а, с другой стороны, полученный fN(h)-профиль можно использовать для коррекции модели IRI применительно к реальным условиям. Частично такая задача с привлечением данных о поглощении сигналов была решена в работе [Денисенко и др., 2018] для высот ниже максимума области Е в дневной среднеширотной ионосфере.
Настоящая работа посвящена решению задачи определения fN(h)-профилей по ионограммам ВЗ с привлечением дополнительной информации о высотном ходе fN(h) в невидимых областях из модели IRI-2016 [Bilitza et al., 2017] (дальше в тексте – модель IRI и IRI-профиль). Применение метода возможно как для дневных ионограмм (с отражениями сигналов от области Е), ночных ионограмм (с отражениями сигналов только от области F), так и для ионограмм с экранирующим слоем Es. Необходимым условием является наличие следов (действующих высот h') отражений сигналов обыкновенной (о) и необыкновенной (х) поляризации от области F.
2. РАСЧЕТ fN(h)-ПРОФИЛЕЙ ДЛЯ НОЧНЫХ УСЛОВИЙ
В качестве ночных будем считать условия, когда на ионограмме ВЗ присутствуют следы отражений зондирующих сигналов о- и х-компонент только от области F. В этом случае для дополнительной информации используем из модели IRI fN(h)-профиль от основания ионосферы до высоты hFmin, на которой fN = fmin. Зная этот профиль, из ионограммы можно рассчитать его верхнюю часть до высоты hmF2 и получить таким образом полный профиль. Подобный подход к решению задачи уже применялся авторами в работе [Денисенко и др., 1985] с использованием реальных ракетных измерений электронной концентрации. При использовании для расчета только действующих высот о-компоненты сигналов задача имеет бесконечное множество решений – комбинаций профилей из модели IRI и их соответствующих достроек до высоты максимума области F. Дополнительное требование, чтобы рассчитанный полный профиль наилучшим образом согласовался с измерениями действующих высот х-компоненты, позволяет найти единственное решение задачи. Для получения этого решения необходим алгоритм коррекции (подгонки) исходного IRI-профиля в невидимой области. В качестве исходного логично рассчитать профиль из модели IRI, максимально соответствующий условиям получения ионограммы ВЗ: координатам географического пункта, моменту времени и критической частоте foF2. Такой выбор максимально учитывает основные особенности высотного хода ne(h) в невидимой области, а после решения задачи (подгонки профиля под ионограмму) позволяет трактовать это решение как профиль модели IRI, скорректированный для реальных условий.

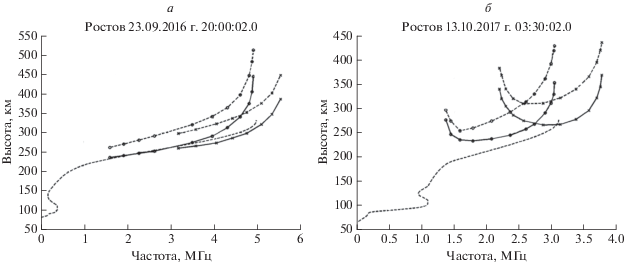

На рисунке 1 сплошными линиями представлены следы типичных реальных ионограмм, зарегистрированные ионозондом “Парус” в п. Ростов (47.24° N, 39.63° E) для ночных условий (время UT). На первой ионограмме (рис. 1а) действующие высоты обеих компонент монотонно возрастают с ростом частоты сигнала f, на второй (рис. 1б) – наблюдается немонотонное возрастание, что косвенно свидетельствует о наличии в невидимой области максимума электронной концентрации вблизи частоты fmin. На рисунке штриховыми линиями представлены профили модели IRI, рассчитанные до высоты hmF2 для соответствующих условий, и которые используются затем для корректировки. Характерным является наличие в модельной ионосфере максимума электронной концентрации и долины в невидимой области. По аналогии с дневными распределениями ne(h) интервал высот, содержащий максимум, будем называть областью E. Для сравнения на рисунке приведены также действующие высоты $h_{{o,x}}^{'}$ отражений о- и х-сигналов, рассчитанные для IRI-профилей по формуле
(1)
$h_{{o,x}}^{'}\left( f \right) = {{h}_{0}} + \int\limits_{{{h}_{0}}}^{{{h}_{{ro,rx}}}\left( f \right)} {\mu _{{o,x}}^{'}} \left[ {f,{{f}_{N}}\left( h \right),{{f}_{H}},\theta } \right]dh,$Для коррекции по данным ВЗ исходного модельного IRI-профиля с параметрами foF2, hmF2, foE – критической частотой области E и hmE – высотой максимума области E используется следующий алгоритм. Он включает четыре этапа.
На первом – задается значение foE < fmin (оно заранее не известно), и при известных значениях foF2, hmF2, hmE = 110 км (стандартное значение) рассчитывается IRI-профиль, предназначенный для использования в невидимой ионозондом области плазменных частот fN(h) < fmin. По нему определяется вклад $\Delta h_{{oE}}^{'}\left( f \right),$ f ≥ fmin интервала высот от h0 до hmE в действующие высоты о-компоненты ионограммы
(2)
$\Delta h_{{oF}}^{'}\left( f \right) = h_{o}^{'}\left( f \right) - \Delta h_{{oE}}^{'}\left( f \right).$(3)
$\Delta h_{{oF}}^{'}\left( f \right) = \Delta h_{{oF}}^{'}\left( f \right) - \Delta h_{{oV}}^{'}\left( f \right).$На четвертом этапе за счет вариаций критической частоты foE (с повторением первых трех этапов для каждого значения foE) проводится подгонка полного профиля к х-следу ионограммы путем минимизации функционала невязок
(4)
${{S}_{x}}\left( {foE} \right) = \sum\limits_i {{{{\left[ {h_{{x,{\text{calc}}}}^{'}\left( {{{f}_{i}}} \right) - h_{{x,{\text{exper}}}}^{'}\left( {{{f}_{i}}} \right)} \right]}}^{2}}} ,$Изложим детали расчетов на каждом этапе коррекции модельного профиля.
Первый этап. 1. Используемый IRI-профиль представляет собой таблицу fN,IRI (h) = (fN0, fN1, fN2, …) с постоянным шагом Δh: h = (h0, h1, h2, …). Между двумя соседними высотами принимаем линейную аппроксимацию электронной концентрации, пропорциональную квадрату плазменной частоты $f_{N}^{2}\left( h \right).$ Дальнейшие расчеты проводим с этой аппроксимацией.
2. Групповой показатель преломления о-волн имеет вид
Учитывая, что на каждом интервале производная
имеет постоянное значение, проводя замену переменных X = 1 – t2, получаем(5)
$\begin{gathered} \Delta h_{{o,i}}^{'}\left( f \right) = \Delta h\frac{2}{{{{X}_{i}} - {{X}_{{i - 1}}}}} \times \\ \times \,\,\int\limits_{{{t}_{i}}}^{{{t}_{{i - 1}}}} {{{M}_{o}}} \left( {1 - {{t}^{2}},Y,\theta } \right)dt = \Delta h{{A}_{{o,i}}}\left( f \right), \\ \end{gathered} $3. Вклад ионосферы до высоты максимума hmE в действующие высоты есть
Второй этап. Для коррекции профиля в долине hmE ≤ h ≤ hFmin используем значение $\Delta h_{{oF}}^{'}\left( {{{f}_{{{\text{min}}}}}} \right)$ из выражения (2), считая постоянный интервал Δhv неизвестным:
Третий этап. В интервале высот от hFmin до hmF2 профиль fNF(h) рассчитывается ламинарным способом по значениям $\Delta h_{{oF}}^{'}\left( f \right)$ приведенной ионограммы (3). Пусть n0 + 1 – количество измеренных действующих высот о-компоненты на частотах ${{f}_{0}},{{f}_{1}},{{f}_{2}}, \ldots ,{{f}_{{n0}}},$ где f0 = fmin. Учитывая, что на высоте отражения плазменная частота fN = f, представляем fNF(h)-профиль в виде n элементарных слоев Δhi = hro(fi) – hro(fi – 1) = hi – hi – 1, i = 1,2,…, n, где n < n0, c линейным изменением квадрата плазменной частоты $f_{N}^{2}\left( h \right)$ внутри интервала и одного элементарного слоя Δhp = hmF2 – hro(fn) = = hmF2 – hn с параболическим изменением $f_{N}^{2}\left( h \right)$
(6)
$\begin{gathered} f_{N}^{2}\left( h \right) = {{\left( {foF2} \right)}^{2}}\left[ {1 - {{{\left( {\frac{{hmF2 - h}}{H}} \right)}}^{2}}} \right],~ \\ {{h}_{n}} < h \leqslant hmF2, \\ \end{gathered} $Для линейных слоев можно записать систему уравнений с треугольной матрицей
Групповые пути на параболическом слое
(8)
$\Delta h_{{oF}}^{'}\left( f \right) = \int\limits_{{{h}_{n}}}^{{{h}_{{rf}}}} {\mu _{o}^{'}} \left( {f,h} \right)dh = \int\limits_{{{h}_{n}}}^{{{h}_{{rf}}}} {\frac{{{{M}_{o}}\left( {X,Y,\theta } \right)}}{{\sqrt {1 - X} }}} dh,$(9)

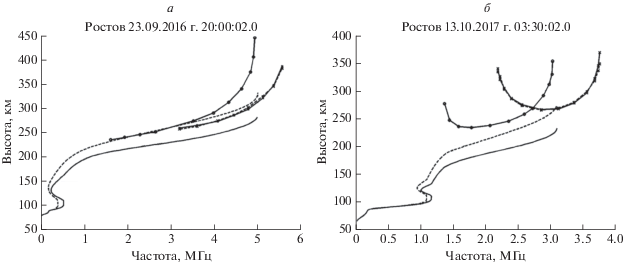

$\begin{gathered} \Delta h_{{oF}}^{'}\left( f \right) = \frac{H}{{\sqrt {{{X}_{m}}} }}\int\limits_0^{{{t}_{r}}} {{{M}_{o}}} \times \\ \times \,\,\left\{ {{{X}_{m}}\left[ {1 - {{a}^{2}}{\text{c}}{{{\text{h}}}^{2}}\left( t \right)} \right],Y,\theta } \right\}dt = H{{A}_{p}}\left( f \right), \\ \end{gathered} $Результаты определения fN(h)-профилей по предлагаемой методике для ионограмм, изображенных на рис. 1, представлены на рис. 2 сплошными линиями. Рассчитанные fN(h)-профили точно удовлетворяют о-следу ионограммы, средние квадратичные расстояния между рассчитанными и экспериментальными значениями действующих высот х-следа равны σ($h_{x}^{'}$) = 2.8 км (рис. 2а) и σ($h_{x}^{'}$) = 3.2 км (рис. 2б), критические частоты области Е в обоих случаях отличаются от исходных. Из-за близости экспериментальных и рассчитанных х-следов на рисунках они практически неразличимы.
3. РАСЧЕТ fN(h)-ПРОФИЛЕЙ ДЛЯ ДНЕВНЫХ УСЛОВИЙ
Дневные условия отличаются от ночных наличием отраженных о-сигналов от области Е. Таким образом, для задания исходного профиля появляется известный дополнительный параметр foE. Сравнение рассчитанных и экспериментальных ионограмм указывает на их расхождения не только в области F, но в области Е. Поэтому схема расчетов меняется.
На первом этапе производится коррекция модельного IRI-профиля в области Е ниже неизвестной высоты максимума hm = hmE. В качестве критерия для выбора скорректированного fN(h)-профиля используется минимум функционала невязок
(10)
${{S}_{0}}\left( {{{h}_{m}},{{K}_{E}}} \right) = \sum\limits_i {{{{\left[ {h_{{o,{\text{calc}}}}^{'}\left( {{{f}_{i}}} \right) - h_{{o,{\text{exper}}}}^{'}\left( {{{f}_{i}}} \right)} \right]}}^{2}}} ,$(11)
$f_{{Ncor}}^{2}\left( h \right) = f_{{N,IRI - E}}^{2}\left( h \right)\left[ {1 + {{K}_{E}}y\left( h \right)} \right],$(12)
$\begin{gathered} y\left( h \right) = {{\left( {\frac{{h - {{h}_{0}}}}{{{{h}_{m}} - {{h}_{0}}}}} \right)}^{p}}{{\left( {\frac{{{{h}_{m}} - h}}{{{{h}_{m}} - {{h}_{0}}}}} \right)}^{r}} = {{\left( {1 - x} \right)}^{p}}{{x}^{r}},~ \\ x = \frac{{{{h}_{m}} - h}}{{{{h}_{m}} - {{h}_{0}}}}. \\ \end{gathered} $(13)
$p = r{{\left( {1 - {{x}_{{{\text{max}}}}}} \right)} \mathord{\left/ {\vphantom {{\left( {1 - {{x}_{{{\text{max}}}}}} \right)} {{{x}_{{{\text{max}}}}}}}} \right. \kern-0em} {{{x}_{{{\text{max}}}}}}}.$Оценка параметра hmE дает возможность ввести его в модель IRI и получить уточненное распределение плазменных частот fN,IRI-V (h) в долине. Теперь значения foE и hmE известны, и единственная возможность обеспечить близость расчетных значений действующих высот х-следа экспериментальным данным в области F заключается в коррекции плазменных частот IRI-профиля в долине для hmE ≤ h ≤ hFmin. Для этих целей используется минимизация функционала
(14)
${{S}_{x}}\left( {{{K}_{F}}} \right) = \sum\limits_i {{{{\left[ {h_{{x,{\text{calc}}}}^{'}\left( {{{f}_{i}}} \right) - h_{{x,{\text{exper}}}}^{'}\left( {{{f}_{i}}} \right)} \right]}}^{2}}} $(15)
$f_{{NV}}^{2}\left( h \right) = f_{{N,IRI - V}}^{2}\left( h \right)\left[ {1 + {{K}_{F}}y\left( h \right)} \right],$Минимизация функционала (14) проводится c помощью процедуры “fminsearch”. Для каждого значения KF, задаваемого процедурой, ищется скорректированный по формуле (15) fNV (h)-профиль, далее применяется алгоритм второго и третьего этапов схемы для расчета ночных профилей, и по полученному полному fN (h)-профилю, h0 ≤ h ≤ hmF2 с помощью формулы (1) рассчитывается значение Sx(KF) функционала (14).

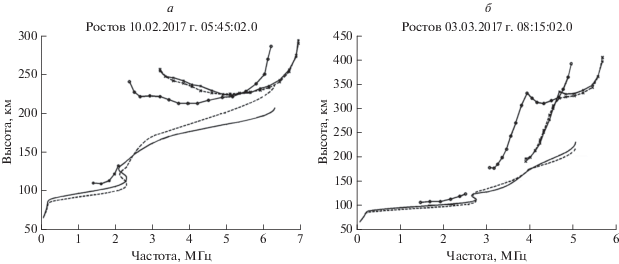

Примеры расчетов полных профилей представлены на рис. 3. Слева изображен случай отсутствия слоя F1. Для этого варианта коэффициенты корректировки KE = –2.11, KF = –0.16, среднее квадратичное расстояние действующих высот o-следа в области E σ($h_{o}^{'}$) = 3.0 км, х-следа в области F σ($h_{x}^{'}$) = 2.6 км, высота максимума области F изменилась от модельной с 243 до 208 км. Справа представлена ситуация при наличии слоя F1. Для этого случая KE = 4.48, KF = –0.13, σ($h_{o}^{'}$) = 1.1 км, σ($h_{x}^{'}$) = 6.9 км, высота максимума изменилась с 219 до 231 км.
4. ТЕСТИРОВАНИЕ МЕТОДА РАСЧЕТА fN(h) В ОБЛАСТИ E ПО ДАННЫМ КОМПЛЕКСНЫХ РАКЕТНО-НАЗЕМНЫХ ЭКСПЕРИМЕНТОВ
В работе [Денисенко и др., 2018] на основе данных совместных наземно-ракетных экспериментов показано, что критерием адекватности fN(h)-профиля реальному распределению плазмы в нижней ионосфере является совпадение рассчитанного и измеренного при ВЗ поглощения радиоволн на одной или нескольких частотах. С учетом этого обстоятельства было проведено тестирование описанной выше методики по данным из работы [Денисенко и др., 2018]: о-следам ионограммы в области Е, измерениям поглощения радиоволн методом А1 на двух частотах f1 = = 2.00 МГц и f2 = 2.25 МГц, ракетным измерениям электронной плазменной частоты при запусках геофизических ракет: 1) высотного атмосферного зонда (ВЗА), 15.07.1975 г., 06:40 местного времени (LT); 2) “Вертикаль-3”, 02.09.1975 г., 07:40 LT; 3) “Вертикаль-4”, 14.10.1976 г., 13:50 LT; 4) “Вертикаль-7”, 03.11.1978 г., 15:05 LT [Данилкин и др., 1989]. Критерием адекватности восстанавливаемых профилей данным ВЗ являлись средние квадратичные расстояния действующих высот σ($h_{o}^{'}$) в области E и разности поглощений δL1 и δL2 между экспериментальными и расчетными значениями. Проведено три варианта расчетов. В первом использовалась модель IRI ниже высоты hmE = 110 км. Второй вариант – расчеты с учетом только действующих высот по предлагаемой выше методике. В третьем варианте использовались и действующие высоты, и поглощение радиоволн. Здесь расчеты проводились по методике Денисенко и др. [2018] с заменой аналитической модельной зависимости fN(h) из работы [Денисенко и др., 2018] на зависимость fNcor(h) (11). Результаты суммированы в табл. 1.
Таблица 1.
№ п/п | Эксперимент | Параметры | Используемые экспериментальные данные | ||
---|---|---|---|---|---|
IRI-2016 | h' | h', L1, L2 | |||
1 | 2 | 3 | 4 | 5 | |
1 | “ВЗА” | ||||
foE = 2.77 МГц | hmE, км | 110.0 | 116.0 | 113.9 | |
fN0 = 0.066 МГц | KE | – | 0.59 | 0.30 | |
n = 5 | σ(h'), км | 6.1 | 0.9 | 1.8 | |
L1 = 27.4 дБ | δL1, дБ | –10.0 | 3.7 | –0.06 | |
L2 = 26.0 дБ | δL2, дБ | –10.3 | 3.1 | 1.17 | |
2 | “Вертикаль-3” | ||||
foE = 2.81МГц | hmE, км | 110.0 | 113.2 | 115.2 | |
fN0 = 0.066 МГц | KE | – | –1.2 | –0.7 | |
n = 6 | σ(h'), км | 4.8 | 2.2 | 2.9 | |
L1 = 24.2 дБ | δL1, дБ | –11.1 | –2.3 | –1.1 | |
L2 = 21.0 дБ | δL2, дБ | –13.4 | –4.7 | 1.2 | |
3 | “Вертикаль-4” | ||||
foE = 2.50 МГц | hmE, км | 110.0 | 115.5 | 114.5 | |
fN0 = 0.067 МГц | KE | – | 0.046 | –1.16 | |
n = 5 | σ(h'), км | 7.0 | 2.2 | 2.9 | |
L1 = 32.6 дБ | δL1, дБ | –9.9 | 4.6 | 3.1 | |
L2 = 27.8 дБ | δL2, дБ | –17.8 | –1.6 | –2.2 | |
4 | “Вертикаль-7” | ||||
foE = 2.35 МГц | hmE, км | 110.0 | 120.1 | 119.4 | |
fN0 = 0.058 МГц | KE | – | –1.04 | –0.53 | |
n = 5 | σ(h'), км | 11.2 | 0.6 | 1.2 | |
L1 = 26.6 дБ | δL1, дБ | –19.2 | 5.6 | 4.2 | |
L2 = 22.8 дБ | δL2, дБ | –32.6 | –1.9 | –2.5 |
В 3-м столбце приведены результаты расчета параметров для исходной, нескорректированной модели IRI. В 4-м столбце приведены результаты расчетов, полученные по предлагаемой “дневной” методике с использованием fNcor(h)-профиля (11), h0 ≤ h ≤ hmE. В 5-м столбце приведены результаты для модели IRI, скорректированной согласно методике работы [Денисенко и др., 2018] по действующим высотам и измерениям поглощения на двух частотах. Сопоставление 3-го и 4-го столбцов показывает, что коррекция модели IRI по действующим высотам существенно уменьшает σ(h') и невязки δL1 и δL2 по поглощению. Особенно это проявляется в поглощении на второй частоте для экспериментов “Вертикаль-4” и “Вертикаль-7”. Сравнение 4-го и 5-го столбцов показывает небольшие отличия невязок δL1 и δL2 в предлагаемом методе от невязок при коррекции исходного профиля по действующим высотам и поглощению радиоволн. Следовательно, предложенная методика дает возможность получать fN(h)-профили, обеспечивающие также корректные оценки энергетических потерь при распространении ВЧ-радиоволн.

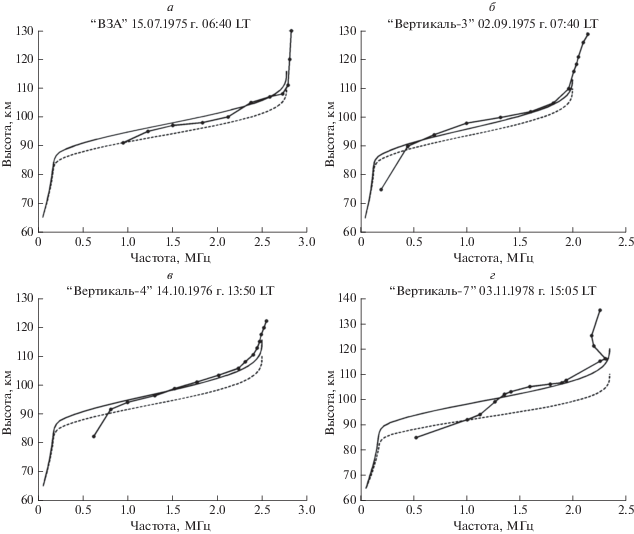

Результаты расчетов fN(h)-профилей до высоты hmE по предлагаемой в разделе 3 “дневной” методике и их сравнение с ракетными измерениями [Данилкин и др., 1989] представлены на рис. 4. Видно хорошее соответствие расчетных и ракетных fN(h)-профилей в основании области Е.
5. СРАВНЕНИЕ “НОЧНОЙ” И “ДНЕВНОЙ” МЕТОДИК

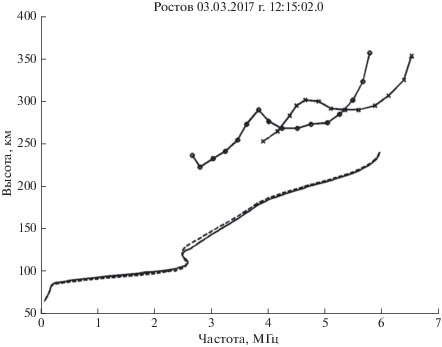

Для оценки корректности определения критической частоты области Е по “ночной” методике проведены следующие расчеты. Для ионограммы с отражениями сигналов от слоя Е проведен расчет fN(h)-профиля по “дневной” методике. Результаты представлены на рис. 5 непрерывной кривой. Критическая частота foE = 2.58 МГц, hmE = 111.2 км, hmF2 = 241 км, KE = 1.45, KF = = ‒0.06, σ($h_{o}^{'}$) = 1.8 км, σ($h_{x}^{'}$) = 5.8 км. Затем из расчетов исключены действующие высоты о-следа Е-слоя, и применена “ночная” методика. Результаты определения fN(h)-профиля изображены на рис. 5 штриховой линией. В этом случае foE = = 2.56 МГц, hmE = 110.0 км, hmF2 = 242 км, σ($h_{x}^{'}$) = 5.8 км. Видно, что результаты разных подходов близки, что указывает на корректность “ночной” методики.

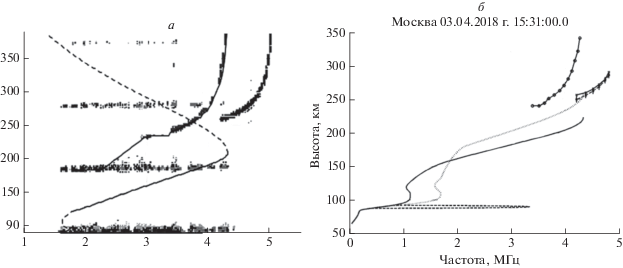

Близость результатов, полученных по “дневной” и “ночной” методикам, дает возможность расчета дневных профилей в условиях, когда о-след ионограммы для области Е трудно интерпретировать. Такая ситуация возникает при наличии спорадического слоя ES. Пример расчета дневного профиля по “ночной” методике для такого случая представлен по данным п. Москва (55.5° N, 37.3° E) на рис. 6б. Ионограмма, приведенная на рис. 6а, получена с сайта http://ulcar.uml.edu/DIDBase/. Рассчитанный fN(h)-профиль дает приемлемое среднее квадратичное расстояние σ($h_{x}^{'}$) = 4.1 км между экспериментальными и рассчитанными действующими высотами х-компоненты. Спорадический слой зарегистрирован на высоте максимума 90 км с критической частотой foEs = 3.35 МГц. На рисунке 6б слой ES изображен штриховой линией в виде параболического распределения ne(h) с полутолщиной 5 км.
6. О КОРРЕКЦИИ IRI-ПРОФИЛЕЙ ПО ДАННЫМ ВЗ
Для коррекции модели IRI по данным ВЗ, т.е. по рассчитанному из ионограммы fN(h)-профилю, можно использовать высоты максимумов hmE, hmF1, hmF2 слоев E, F1, F2 и соответствующие им критические частоты foE, foF1, foF2. Однако на промежуточных высотах имеют место существенные различия. Поэтому в версии IRI-2012 [Bilitza et al., 2014] появились два дополнительных параметра B0 и B1, которые описывают профиль электронной плотности ne(h) нижней стороны слоя F2 следующим образом
(16)
$\begin{gathered} {{n}_{e}}\left( h \right) = NmF2\frac{{{\text{exp}}\left( { - {{X}^{{B1}}}} \right)}}{{{\text{ch}}\left( X \right)}},~ \\ X = \frac{{hmF2 - h}}{{B0}}. \\ \end{gathered} $IRI-профили, полученные таким образом, по данным 52 ионосферных станций, входящих в глобальную мировую сеть GIRO (Global Ionospheric Radio Observatory), с помощью специальных алгоритмов ассимилируются каждые 15 мин по параметрам foF2, hmF2, B0 и B1 в систему IRTAM (IRI Realmax Assimilative Modeling) – глобальную 3D-модель IRI внутренней (ниже hmF2) ионосферы в режиме реального времени [Galkin et al., 2012].

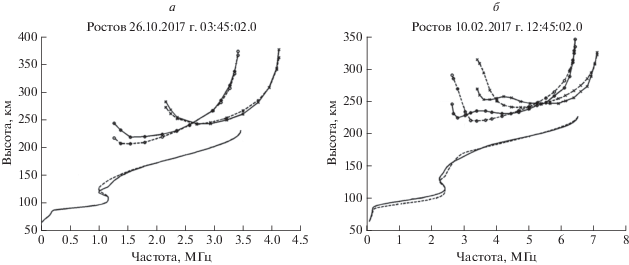

Примеры коррекции модели IRI по всем известным параметрам, включая B0 и B1, представлены пунктирными кривыми для ночных условий на рис. 7а и для дневных условий – на рис. 7б. Здесь же изображены о- и х-следы ионограммы, рассчитанные по скорректированным IRI-профилям. Видно, что “радиофизический портрет ионосферы” по действующим высотам в начале области F может существенно отличаться от экспериментального, в то время как рассчитанные и модельные профили визуально мало различимы. Это обусловлено различием в высотных градиентах электронной концентрации в долине и начале слоя F. Указанные различия будут приводить к погрешностям при расчете длины радиотрасс. Кроме того, отличие профилей в D и E-областях может приводить к большим ошибкам при расчете поглощения радиоволн. Отметим, что различие между расчетными и зарегистрированными следами ионограммы в ночное время существенно меньше, чем в дневное.
7. ЗАКЛЮЧЕНИЕ
1. Предложен способ определения fN(h)-профилей по о- и х-следам ионограммы ВЗ. Для решения задачи используется дополнительная информация о высотном ходе ne(h) из модели IRI-2016 в невидимых ионозондом областях. Это область высот от начала ионосферы до высоты отражения о-сигнала на минимальной частоте в области F. Предложены алгоритмы коррекции используемых высотных IRI-распределений для ночных и дневных ионограмм с целью получения решения, наилучшим образом согласующегося с экспериментальными значениями действующих высот.
2. Показано, что в дневных условиях расчет скорректированного по действующим высотам области E IRI-профиля дает удовлетворительные оценки поглощения радиоволн в D и E-областях, а сам fN(h)-профиль хорошо согласуется с данными ракетных измерений.
3. Показано, что возможно применение “ночной” методики для расчета fN(h)-профилей из дневных ионограмм с экранирующим слоем Es.
4. Использование параметров hmE, hmF1, hmF2 слоев E, F1, F2 и соответствующих им критических частот foE, foF1, foF2, а также параметров B0 и B1, определяющих форму рассчитанного fN(h)-профиля в области F, позволяет получить IRI-профиль, скорректированный для реальных условий. Однако, анализ действующих высот, рассчитанных по этому профилю, показывает их существенное отличие от экспериментальных в начале области F, что может приводить к погрешностям при расчете длины радиотрасс. Кроме того, отличие профилей в D и E-областях может приводить к большим ошибкам при расчете поглощения радиоволн.
5. Метод может быть рекомендован для практического использования на среднеширотных ионосферных станциях при обработке данных ВЗ.
Список литературы
− Данилкин Н.П., Денисенко П.Ф., Соцкий В.В. Исследование точности оперативного контроля ионизации области D на основе данных радиозондирования // Ионосферные исслед. № 34. С. 102–111. 1981.
− Данилкин Н.П., Денисенко П.Ф., Рудаков В.А., Соцкий В.В., Фаер Ю.Н., Водолазкин В.И. Результаты совместных измерений концентрации и эффективной частоты соударений электронов в ионосфере ракетными и наземными радиометодами во время запусков геофизических ракет “Вертикаль” / Ракетное зондирование верхней атмосферы и ионосферы до высоты 1500 км: Сб. статей. Ростов н/Д: изд-во Ростовского ун-та. С. 42–49. 1989.
− Денисенко П.Ф., Каширин А.И., Хрюкин В.Г., Часовитин Ю.К., Шейдаков Н.Е. О совместном использовании ионограмм и результатов одновременных ракетных измерений для расчетов профилей электронной концентрации // Геомагнетизм и аэрономия. Т. 25. № 2. С. 193−197. 1985.
− Денисенко П.Ф., Соцкий В.В. Особенности обратных задач вертикального зондирования ионосферы (обзор) // Изв. Сев.-Кавк. науч. центра высш. шк. Естеств. науки. № 2. С. 59–71. 1987.
− Денисенко П.Ф., Мальцева О.А., Соцкий В.В. Коррекция профилей электронной концентрации нижней ионосферы по данным вертикального зондирования с использованием модели IRI // Геомагнетизм и аэрономия. Т. 58. № 2. С. 250−258. 2018.https://doi.org/10.7868/S0016794018020116
− Тихонов А.Н., Арсенин В.Я. Методы решения некорректных задач. М.: Наука, 288 с. 1979.
− Худсон Д. Статистика для физиков. М.: Мир, 296 с. 1970.
− Beloff N., Denisenko P.F., Gough M.P. Reconstruction of nonmonotonic height profiles of electron density from vertical sounding ionograms by the regularization method // Radio Sci. V. 37. № 4. 1057. 8 p. 2002.https://doi.org/10.1029/2000RS002390
− Bilitza D., Altadill D., Zhang Y. et al. The International Reference Ionosphere 2012 – a model of international collaboration // J. Space Weather Space Clim. V. 4. A07. 2014.https://doi.org/10.1051/swsc/2014004
− Bilitza D., Altadill D., Truhlik D. et al. International Reference Ionosphere 2016: From ionospheric climate to real-time weather predictions // Space Weather. V. 15. P. 418–429. 2017.https://doi.org/10.1002/2016SW001593
− Danilkin N.P., Denisenko P.F., Sotsky V.V. Peculiarities of the inverse problems of vertical radio sounding of the ionosphere // Adv. Space Res. V. 8. № 4. P. (4)91–(4)94. 1988.
− Forsythe G.E., Malcolm M.A., Moler C.B. Computer methods for mathematical computations. Englewood Cliffs, New Jersey 07632: Prentice-Hall, 259 p. 1977.
− Galkin I.A., Reinisch B.W., Huang X., Bilitza D. Assimilation of GIRO data into a real-time IRI // Radio Sci. V. 47. RS0L07. 2012.https://doi.org/10.1029/2011RS004952
− Lagarias J.C., Reeds J.A., Wright M.H., Wright P.E. Convergence properties of the Helder-Mead simplex method in low dimensions // SIAM J. Optimiz. V. 9. № 1. P. 112–147. 1998.https://doi.org/10.1137/S1052623496303470
− Paul A.K. Use of virtual-height slopes for determination of electron density profiles // Radio Sci. V. 2. № 10. P. 1195–1204. 1967.
