Геомагнетизм и аэрономия, 2019, T. 59, № 6, стр. 750-758

1. ВВЕДЕНИЕ

Ввиду использования эмпирических моделей при осуществлении КВ-радиосвязи на дальние расстояния и в задачах обнаружения целей необходима адаптация этих моделей к текущему состоянию ионосферы для использования в оперативной работе. В настоящее время при прогнозе характеристик распространения радиоволн в ионосфере используются различные модели (IRI, NeQuick, SIMP, СМИ, АМИ и др.). Однако все они являются моделями медианного типа и не могут учитывать влияния особенностей в конкретный момент времени в заданном пункте. В частности, по оценкам ITU-R (сектора радиосвязи Международного союза электросвязи) погрешность определения концентрации электронов в ионосфере моделью IRI-2007 [Bilitza and Reinisch, 2008] на широтах, меньших 60°, на высотах от 200 до 1000 км составляет 15–25%, что часто недостаточно, и требуется адаптация модели к текущему состоянию ионосферы. В более высоких широтах погрешность обычно еще выше.

Для определения различных ионосферных параметров по экспериментальным данным используют результаты либо одиночного эксперимента, либо, если стоит задача определить их в заданном регионе, набором результатов экспериментов. К ним можно отнести:

– ионограммы вертикального зондирования (ВЗ);

– ионограммы трансионосферного зондирования;

– ионограммы наклонного зондирования (НЗ) и ионограммы возвратно-наклонного зондирования (ВНЗ);

– данные о полном электронном содержании (ПЭС) по измерениям сети спутниковой навигационной системы GPS/ГЛОНАСС.

Задачам адаптации ионосферных условий распространения радиоволн в настоящее время уделяется значительное внимание (например, [Данилкин и др., 2007; Рябцев, 2009; Pezzopane et al., 2011; Соломенцев и др., 2013; McNamara et al., 2013; Котова и др., 2017]). Однако, в основном, они рассматриваются для локального географического региона со своей моделью [Рябцев, 2009; Pezzopane et al., 2011; Соломенцев и др., 2013]. В работе [Котова и др., 2017] используются только данные о ПЭС. В работах [Данилкин и др., 2007; McNamara et al., 2013] исследуется возможность уточнения лишь значений foF2.

В общем случае предлагаемый метод может использовать в качестве экспериментальных данных результаты всех вышеперечисленных наблюдений. Однако в настоящей работе как при моделировании процесса коррекции, так и на этапе сравнения с экспериментальными данными были использованы только данные станций вертикального зондирования.

2. МЕТОД КОРРЕКЦИИ МОДЕЛИ ИОНОСФЕРЫ

В основе предлагаемого метода коррекции лежат два утверждения.

Первое. По ионограмме ВЗ можно достаточно точно восстановить эталонный высотный профиль электронной концентрации (или плазменной частоты f_N(h)) до высоты максимума hmF2 и определить все его ключевые параметры. При наличии малого числа ионозондов их данные не отражают в деталях состояние ионосферы во всем интересующем нас регионе. Поэтому в данном регионе целесообразно в качестве “нулевого приближения” принять некоторую подходящую (фоновую) модель ионосферы, например, IRI [Bilitza and Reinisch, 2008; Bilitza et al., 2014, 2017]. Модель после коррекции позволит описать непрерывное поведение параметров ионосферы в рассматриваемом достаточно обширном районе.

Второе. Для коррекции фоновой модели, на наш взгляд, разумнее пользоваться не абсолютными значениями параметров, а их отличием от “нулевого приближения”. Оказывается, что зависимость отклонений в функции координат более гладкая, чем зависимость самих параметров (например, критической частоты или высоты максимума области F2). Это дает возможность расширить пространственную область возможного применения скорректированной модели.

На основании перечисленного выше был выбран следующий поэтапный план обработки данных. Блок-схема метода корректировки представлена на рис. 1.

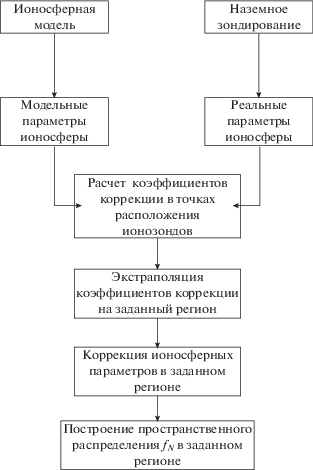

Рис. 1.

Блок-схема предлагаемого метода коррекции модели ионосферы.

1. При сравнении основных ионосферных параметров областей Е, F1 и F2, полученных из экспериментальных данных и фоновой модели, находятся их различия (коэффициенты коррекции) в точках расположения ионозондов (опорных точках).

2. Зная коэффициенты коррекции в опорных точках, путем интерполяции и экстраполяции можно рассчитать их значения в любой точке интересующего нас региона. После применения этих коэффициентов к фоновым ионосферным параметрам, получаем скорректированные значения параметров в данной точке.

3. Применяя скорректированные параметры к фоновой модели, пересчитываем все фоновые распределения электронной концентрации в трехмерную картину околоземной плазмы в исследуемом регионе.

Исходными данными процедуры коррекции являются ключевые параметры, полученные при обработке ионограмм вертикального зондирования:

– критическая частота foE и высота максимума hmE слоя E;

– критическая частота foF1 и высота максимума hmF1 слоя F1 (если он есть);

– критическая частота foF2 и высота максимума hmF2 слоя F2;

– дополнительные параметры, например, B0 и B1, описывающие толщину и форму f_N(h)-профиля в области F.

3. МОДЕЛИРОВАНИЕ ПРОЦЕССА ПРОСТРАНСТВЕННОЙ КОРРЕКЦИИ МОДЕЛИ ИОНОСФЕРЫ

Для подтверждения работоспособности предложенного метода приведены результаты численного моделирования коррекции модели ионосферы над частью территории Европы. Зададим в качестве исследуемой области район Европы в координатах 35°–70° N и 0°–50° E, что по расстоянию составляет примерно область 3000 × 3000 км.

В качестве базовой модели выберем международную модель IRI-2016¹¹ [Bilitza et al., 2017; Bilitza, 2018]. Предположим, что в момент наблюдения “реальное” состояние ионосферы соответствует модели для 10:00 UT 15.05.2014 г. (дата и время выбрано произвольно). В качестве “экспериментальных” данных используем ключевые параметры рассчитанных по модели f_N(h)-профилей в четырех опорных точках: Москва (55.5° N, 37.3° E), Санкт-Петербург (59° N, 30° E), Ростов-на-Дону (47.2° N, 39.6° E), Калининград (54.4° N, 20.1° E). В качестве “нулевого приближения” (фона) выберем ту же модель в тот же временнóй момент на 15.05.2010 г., т.е. несколькими годами ранее. Это сделано для того, чтобы сохранить тренд пространственных вариаций. Разница между “реальными” и фоновыми-значениями ионосферных параметров представлена на рис. 2. Обратим внимание, что расхождения между параметрами весьма существенны.

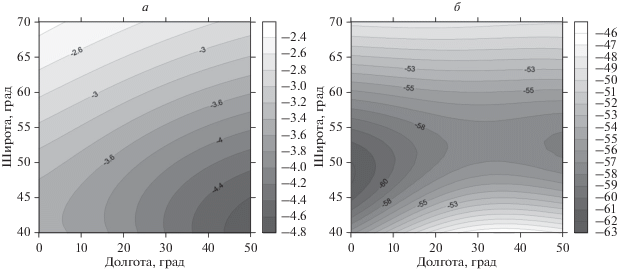

Рис. 2.

Разница между “реальной” и фоновой ионосферой. Слева – для критической частоты foF2 (в МГц); справа – для высоты максимума hmF2 (в км).

После применения метода коррекции к фоновой модели (см. раздел 2) получаем пространственное распределение электронной плазменной частоты в выбранном регионе. На рисунке 3 представлены отклонения от “реальных” значений критической частоты foF2 и высоты максимума hmF2 для скорректированной модели. Крестиками показаны места расположения ионозондов. Среднеквадратичные отклонения (СКО), вычисленные на сетке с шагом 1° по широте и долготе, составляют 0.13 МГц и 4.8 км соответственно.

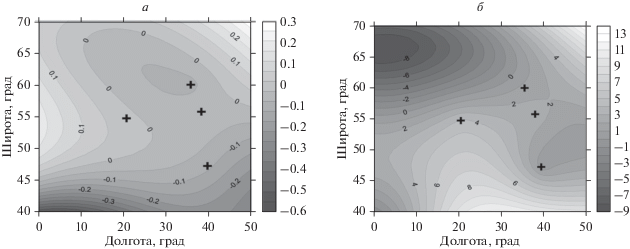

Рис. 3.

Отклонения скорректированных значений критической частоты foF2 (слева) и высоты максимума hmF2 (справа) от “реальных”. Крестиками показаны места расположения ионозондов.

Большой интерес представляет исследование влияния числа используемых в процессе расчетов станций ВЗ на качество корректировки фоновой модели ионосферы. С этой целью мы повторили только что описанные расчеты, но с коррекцией ключевых параметров только по “данным” одной станции вертикального зондирования (п. Москва). На рисунке 4 показано отклонение полученных результатов от “реальных”. Для данного случая СКО составляют 0.33 МГц и 8.1 км соответственно.

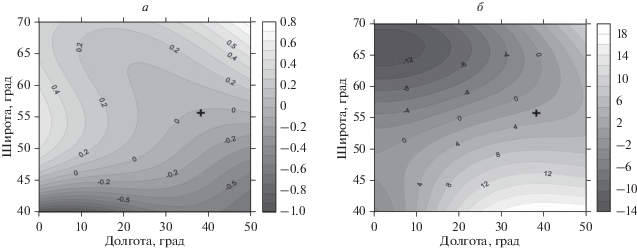

Рис. 4.

Отклонения скорректированных значений критической частоты foF2 (слева) и высоты максимума hmF2 (справа) от “реальных” при использовании данных только одного ионозонда в п. Москва (его расположение показано крестиком).

Полученные результаты, также как и предыдущие, показывают приемлемое соответствие скорректированной модели “экспериментальным” данным в выбранном регионе. Однако из сравнения рис. 3 и рис. 4 можно сделать вывод, что уменьшение числа экспериментальных данных ведет к значительному ухудшению качества корректировки ключевых параметров ионосферы (в нашем случае – до 2 раз).

Обобщая полученные на основании модельного эксперимента результаты, можно сделать выводы о том, что предлагаемый метод коррекции модели ионосферы по данным ВЗ нескольких ионозондов существенно улучшает диагностику ионосферных параметров во всех точках пространства соответствующего региона. Качество результатов зависит от числа станций ВЗ и от “наполнения” ими всего используемого для коррекции региона.

Заметим, что при использовании предлагаемого метода коррекции модели IRI в реальных ионосферных условиях могут возникать некоторые трудности при наличии сильных неоднородных структур, особенно в областях, слабо охваченных опорными точками.

4. ОЦЕНКА ЭФФЕКТИВНОСТИ МЕТОДА ПО ЭКСПЕРИМЕНТАЛЬНЫМ ДАННЫМ

Оценка эффективности предложенного метода коррекции модели ионосферы проводилась с использованием реальных ионограмм ВЗ, полученных в п. Ростов (47.2° N, 39.6° E). Проверка состояла из трех этапов.

1. Сравнение эталонного вертикального профиля плазменной частоты, рассчитанного из ионограммы ВЗ, с фоновым профилем IRI и профилем IRI после его корректировки.

2. Сравнение параметров радиотрасс в реальной и модельной ионосфере по данным в одной точке.

3. Сравнение экспериментальных ионограмм наклонного зондирования с модельными.

4.1. Сравнение вертикальных профилей плазменной частоты

В качестве эталонных вертикальных профилей плазменной частоты принимались результаты их расчетов по о- и х-следам ионограмм ВЗ. Было проанализировано 57 случаев. На рисунке 5 представлены характерные ситуации для 00:00 UT 10.02.2017 г. и 12:15 UT 10.03.2018 г. Высоты максимума и критические частоты области F2 в фоновой модели (штриховая линия) существенно отличаются от эталонных значений (сплошная линия). В первом случае (рис. 5а) модельное значение foF2 меньше на 1 МГц, а во втором (рис. 5б) – больше на 0.5 МГц зарегистрированного ионозондом. Формы профилей также заметно отличаются.

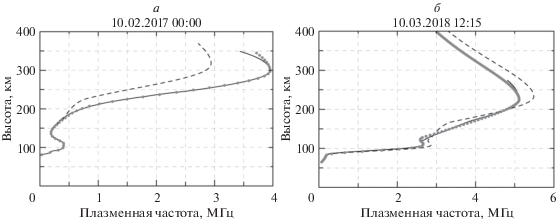

Рис. 5.

Профили электронной концентрации, полученные для 00:00 UT 10.02.2017 г. (слева) и 12:15 UT 10.03.2018 г. (справа) в п. Ростов. Сплошная линия – эталонный профиль, рассчитанный из ионограммы ВЗ, штриховая линия – фоновый IRI-профиль, точки – IRI-профиль, скорректированный по ключевым параметрам эталонного профиля.

Коррекция фоновой модели осуществлялась введением в ее расчет всех ключевых параметров, включая B0 и B1, определенных по эталонному f_N(h)-профилю. Результаты показаны на рис. 5 точками. Видно, что после коррекции модельный профиль практически совпадает с эталонным профилем.

4.2. Сравнение характеристик радиотрасс в эталонной и модельной ионосфере

Для сравнения параметров радиотрасс выбирались три профиля в п. Ростов, изображенные на рис. 5:

– эталонный профиль электронной плазменной частоты;

– фоновый профиль, полученный для данного времени и места по модели IRI;

– профиль IRI, скорректированный по значениям ключевых параметров эталонного профиля.

Поскольку высотные профили электронной плазменной частоты до и после коррекции модели отличаются от эталонного распределения, то характеристики радиотрасс будут различаться. Отметим, что все траекторные расчеты распространения радиоволн в ионосфере выполняются с использованием метода геометрической оптики [Кравцов и Орлов, 1980].

Важнейшей характеристикой радиотрасс являются максимально применимые частоты (МПЧ). Результаты расчета МПЧ для трасс различной протяженности приведены на рис. 6. Наблюдается общая тенденция. МПЧ, рассчитанные по эталонным профилям и скорректированным модельным, практически совпадают. С увеличением дальности расхождения между эталонными МПЧ и рассчитанными по фоновой модели обычно возрастают. В первом случае (рис. 6а) на удалении 3000 км расхождение достигает ~3 МГц, а во втором (рис. 6б) – ~1 МГц. Для расчетов характеристик радиотрасс такая ситуация неприемлема. Особенно ярко это проявляется при определении их протяженности.

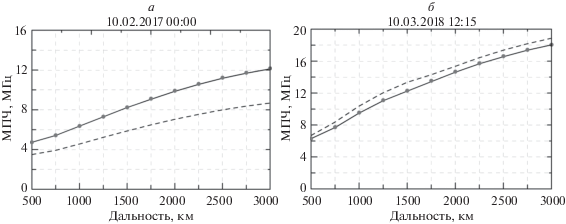

Рис. 6.

Значения МПЧ в зависимости от длины трассы, полученные для 00:00 UT 10.02.2017 г. (слева) и 12:15 UT 10.03.2018 г. (справа) в п. Ростов. Сплошная линия – расчеты по эталонному профилю, штриховая линия – по фоновой модели, точки – по скорректированному IRI-профилю.

Рассмотрим результаты расчетов дальности распространения радиоволн на фиксированной частоте при различных углах излучения. Зададим частоту оптимальной для связи на трассе дальностью 1000 км: f = 0.8 f_МПЧ. Сравнения проводились по следующим параметрам: абсолютная дальность D и относительная погрешность расчета дальности δD = (D_I – D_real)/D_real × 100%, где D_real и D_I – дальности распространения радиоволн при заданном угле вылета в реальной и модельной ионосфере соответственно. Полученные результаты представлены на рис. 7.

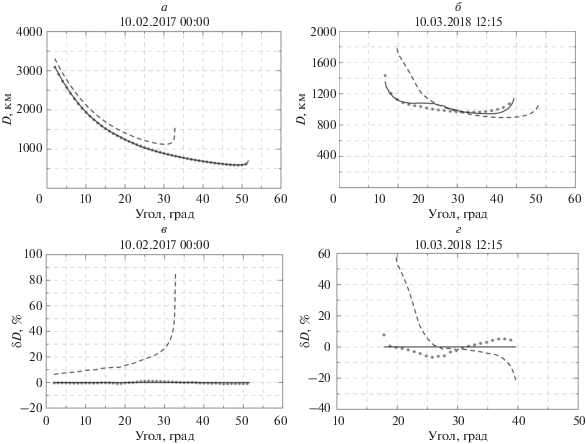

Рис. 7.

Сравнение параметров распространения радиоволн на фиксированной частоте при различных углах излучения, полученные для 00:00 UT 10.02.2017 г. (слева) и 12:15 UT 10.03.2018 г. (справа) в п. Ростов: а, б – абсолютная дальность; в, г – ее относительная погрешность. Сплошная линия – расчеты по эталонному профилю, штриховая линия – по фоновой модели, точки – по скорректированному IRI-профилю.

Основываясь на полученных результатах, можно утверждать:

– после процедуры коррекции модельный профиль электронной концентрации хорошо описывает реальные условия;

– значения МПЧ в скорректированной модели, в отличие от фоновой модели IRI, практически совпадают с экспериментальными результатами;

– относительная погрешность расчета дальности распространения сигналов после коррекции снижается с 10–15% до 2–4%.

4.3. Оценка эффективности метода по данным ВЗ и НЗ

На данном этапе проверялось качество работы метода для разнесенных точек. Использовались данные комплексного эксперимента, проведенного одновременно в пунктах Москва (55.5° N, 37.3° E) и Ростов (47.2° N, 39.6° E) 14.02.2013 г. в 07:00 UT, а именно, ионограммы ВЗ в обоих пунктах, а также ионограмма НЗ на трассе между этими пунктами. Задача решалась в два этапа.

На первом этапе проверялось качество коррекции профиля, полученного из модели IRI экстраполяцией в удаленную точку. С этой целью по ионограмме ВЗ в п. Ростов восстанавливался эталонный профиль, и по нему проводилась коррекция профиля, предлагаемого моделью IRI (результаты приведены на рис. 8а). Затем, используя коэффициенты коррекции в данной точке, рассчитывался скорректированный профиль в п. Москва. Он сравнивался с эталонным профилем в данной точке, рассчитанным по ионограмме ВЗ, и с фоновым профилем модели IRI. Результаты показаны на рис. 8б. Видно, что профиль, полученный при использовании предлагаемого метода коррекции, очень хорошо соответствует эталонному профилю. Расхождение по критической частоте составляет 0.14 МГц, по высоте максимума – 5 км. В то же время можно констатировать значительные расхождения между эталонным и фоновым профилями (по критической частоте более 1 МГц).

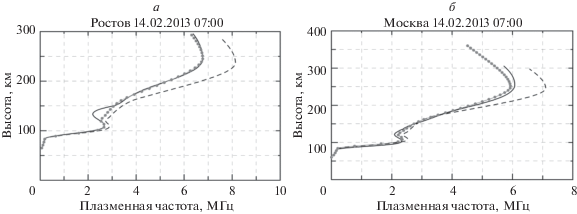

Рис. 8.

Профили электронной концентрации, полученные для 07:00 UT 14.02.2013 г. в п. Ростов (слева) и п. Москва (справа). Сплошная линия – эталонный профиль, рассчитанный из ионограммы ВЗ, штриховая линия – фоновый IRI-профиль, точки: а – IRI-профиль, скорректированный по ключевым параметрам эталонного профиля в п. Ростов; б – IRI-профиль, скорректированный по коэффициентам коррекции ключевых параметров эталонного профиля в п. Ростов.

На втором этапе анализировалась ионограмма НЗ, полученная на трассе Москва–Ростов, протяженностью ~950 км. Сначала рассчитывалась ионограмма НЗ для фоновой модели IRI. Результат представлен на рис. 9а. Видно, что и сама модельная ионограмма, и ее основные параметры существенно отличаются от экспериментальных результатов (особенно для слоя F2), что показывает неприменимость фоновой модели в данном случае.

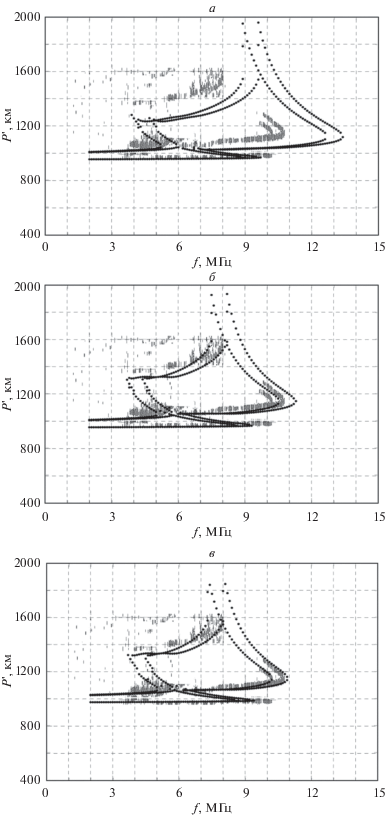

Рис. 9.

Сравнение экспериментальной наклонной ионограммы на трассе Москва–Ростов 07:00UT 14.02.2013 г. с рассчитанными теоретически (изображены точками) для разных моделей ионосферы: а – фоновая модель IRI; б – модель с коррекцией по одной станции; в – модель с коррекцией по двум станциям. P ' – групповое запаздывание сигнала.

Затем к модели IRI применялась предложенная процедура корректировки по одной (Ростов) и двум (Ростов, Москва) станциям ВЗ. Результаты моделирования ионограммы НЗ в скорректированной по данным одной станции модельной ионосфере представлены на рис. 9б. Результаты при коррекции по данным обеих станций приведены на рис. 9в.

Ионограммы НЗ, рассчитанные в скорректированной модели ионосферы, характеризуются очень хорошим совпадением как самого вида ионограммы, так и ее основных параметров. Наилучшее соответствие получается при использовании в процессе коррекции данных обеих станций, что подтверждает вывод о целесообразности увеличения числа “опорных точек”.

5. ВЫВОДЫ

На основании представленных выше результатов правомерно сделать следующие выводы:

– предлагаемый метод коррекции фоновой модели IRI по данным ВЗ нескольких наземных ионозондов на порядок уменьшает погрешности ключевых параметров (foF2, hmF2) во всех точках пространства соответствующего региона;

– коррекция фоновой модели значительно приближает характеристики распространения радиоволн (МПЧ трассы, дальность, ионограмма НЗ) к экспериментальным данным;

– качество результатов зависит от числа используемых станций и от “наполнения” ими всей корректируемой области.
