Геохимия, 2020, T. 65, № 6, стр. 609-617
U-Pb возраст и геохимия детритового циркона из кварцитов далдынской серии (Анабарский щит)
Л. Ю. Сергеева a, *, Н. И. Гусев a, С. Г. Скублов b, c, **
a Всероссийский научно-исследовательский геологический институт им. А.П. Карпинского
199106 Санкт-Петербург, Средний пр., 74, Россия
b Институт геологии и геохронологии докембрия РАН
199106 Санкт-Петербург, наб. Макарова, 2, Россия
c Санкт-Петербургский горный университет
199106 Санкт-Петербург, 21 линия, 2, Россия
* E-mail: sergeeva.luda02@yandex.ru
** E-mail: skublov@yandex.ru
Поступила в редакцию 11.03.2019
После доработки 09.09.2019
Принята к публикации 11.09.2019
Аннотация
В работе представлены результаты датирования U-Pb методом (SHRIMP-II) и изотопно-геохимического исследования (SIMS и Sm-Nd метод) детритового циркона и вмещающих их осадочных пород далдынской серии Анабарского щита, метаморфизованных в условиях гранулитовой фации. Наиболее древний эоархейский источник сноса с возрастом 3.7 млрд лет, установленный по единичным зернам циркона, подтверждается Nd-модельным возрастом протолита пород (TNd(DM)2 3.69–3.71 млрд лет). Преобладающий детритовый циркон с возрастом 3.5 млрд лет отражает доминирование в области питания палеоархейских магматических пород.
ВВЕДЕНИЕ
Древнейшие гранулито-гнейсовые комплексы являются важным источником информации о составе и эволюции ранней континентальной коры Земли (Ножкин, Туркина, 1993). В пределах древних щитов в ассоциации с высокометаморфизованными породами широко распространены метаосадочные породы (кварциты, кальцифиры). Именно датирование циркона из метаосадочных пород комплекса Джек Хиллс, Западная Австралия, позволило установить самый древний из известных на нашей планете возраст минерала и пролить свет на ранние этапы эволюции Земли (Wilde et al., 2001). Поэтому для реконструкции возраста и условий формирования древней континентальной коры Анабарского щита был изучен U-Pb возраст и редкоэлементный состав детритового циркона из кварцитов далдынской серии.
ГЕОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА И СОСТАВ ПОРОД
На территории Анабарского щита древнейшими образованиями являются породы далдынской серии, распространенные в его центральной части. В составе далдынской серии выделяются бекелехская и килегирская толщи, сложенные в разных соотношениях мезо-меланократовыми двупироксеновыми кристаллическими сланцами и плагиогнейсами, в подчиненных количествах – кварцитами, магнетитсодержащими кристаллическими сланцами и гранатсодержащими двупироксеновыми гнейсами (Лутц, 1964; Гусев и др., 2016). Килегирская толща, по сравнению с бекелехской, более разнообразная по петрографическому составу, в ней распространены метаосадочные породы, в том числе кварциты (до 5%), образующие пласты, прослеживающиеся на несколько километров (Розен и др., 1986). Характерна ритмичность разных порядков, которая выражается в повторяемости в разрезе пластов и горизонтов графит- и силлиманитсодержащих кварцитов, кальцифиров и мраморов, однотипном чередовании по разрезу различных по петрографическому и химическому составу пород: мезократовый гнейс → лейкократовый гнейс → кварцит и (или) силлиманит-, кордиеритсодержащие гнейсы (Гусев и др., 2016). Авторами были изучены пласты кварцитов в килегирской толще, от ее границы с бекелехской толщей и на протяжении 3 км.
В составе далдынской серии наиболее часто встречаются мономинеральные кварциты, а полевошпатовые, гранат-, силлиманит- и магнетитсодержащие и другие разности отмечаются редко. Внешне кварциты представлены серыми, средне- и крупнозернистыми породами, часто с хорошо выраженной полосчатостью, обусловленной линейностью темноцветных минералов. Структура кварцитов гранобластовая, нематогранобластовая и мозаичная. Кварц (70–100%) образует изометричные или неправильной формы зерна размером 2–10 мм. Полевые шпаты представлены микроклином 10–12%, плагиоклазом (an15-20) 1–15%. Гранат образует округлые выделения размером 0.5–3 мм, гиперстен – короткотаблитчатые зерна размером 5–10 мм. Игольчатый силлиманит и мелкочешуйчатые биотит и графит составляют до 3–5% от объема породы. В магнетитсодержащих разностях встречается пирит, в сумме содержание рудных минералов обычно не превышает 2–3% (Гусев и др., 2016).
МЕТОДИКА ИССЛЕДОВАНИЯ
Содержание главных элементов в породах проанализировано XRF методом (ЦЛ ВСЕГЕИ) на спектрометре ARL 9800 (аналитик Б.А. Цимошенко) по стандартной методике.
Датирование циркона U-Pb методом проводилось в ЦИИ ВСЕГЕИ на ионном микрозонде SHRIMP-II по методике (Williams et al., 1998). Для выбора точек анализа использовались изображения зерен циркона в проходящем свете, в режиме катодолюминесценции (CL) и обратно-отраженных электронов (BSE). Результаты U-Pb датирования обработаны с помощью программы Isoplot (Ludwig, 1999).
При изучении изотопной Sm-Nd системы определение концентраций элементов выполнено методом изотопного разбавления, изотопный состав определялся на девятиколлекторном масс-спектрометре TRITON в статическом режиме (аналитик Е.С. Богомолов).
Содержание REE и редких элементов в цирконе определялось в точках, которые ранее были продатированы U-Pb методом, на ионном микрозонде Cameca IMS-4f в ЯФ ФТИАН (аналитики С.Г. Симакин и Е.В. Потапов) по методикам, приведенным в (Hinton, Upton, 1991; Федотова и др., 2008). Размер исследуемого участка минерала не превышал в диаметре 15–20 мкм; относительная ошибка измерения для большинства элементов составляла 10–15%; порог обнаружения элементов в среднем равнялся 10 ppb. При построении спектров распределения REE состав циркона нормировался на состав хондрита СI (McDonough, Sun, 1995). Оценка температуры кристаллизации циркона выполнена с помощью “Ti–в цирконе” термометра (Watson et al., 2006).
Петрохимические модули, использованные при описании состава пород, заимствованы из монографии (Интерпретация …, 2001), содержащей полные ссылки на первоисточники.
ХАРАКТЕРИСТИКА ПОРОД
В изученных четырех образцах кварцитов (обр. 523 (68°42′ N, 110°29′ E), 820 (69°43′ N, 110°27′ E), 831-1 (69°43′ N, 110°31′ E), 847 (69°50′ N, 110° 42′ E) содержание SiO2 варьирует от 88.1 до 98.5 мас. %. Кварциты характеризуются низкими величинами алюмокремниевого модуля (АМ = = Al2O3/SiO2) (0.01–0.05), по величине натриевого модуля (НМ = Na2O/Al2O3) (0.01–0.20) они соответствуют терригенным отложениям (Скляров, 2001). Значения железистого модуля (ЖМ = FeO + Fe2O3 + + MnO)/Al2O3 + TiO2) (0.05–0.14) указывают на глиноземистый состав пелитов. Модуль нормированной щелочности (НКМ = Na2O + K2O/Al2O3) равен 0.11–0.69. Величина индекса химического выветривания (CIA = (Al2O3/Al2O3 + CaO + Na2O + + K2O) × 100) изменяется в широких пределах (43–90), что косвенно указывает на различные источники сноса.
Суммарное содержание REE в кварцитах варьирует в интервале 24–36 ppm (кроме обр. 831-1 – 9 ppm). Распределение REE имеет дифференцированный характер (отношение LaN/YbN = 9–39), спектры REE близки к PAAS (Nance, Taylor, 1976), но по сравнению с постархейскими глинистыми сланцами обнаруживают некоторое обеднение REE, что типично для богатых кварцем осадочных пород (Cullers et al., 1975; Nance, Taylor, 1976; Basu et al., 1982). В обр. 820 и 523 отсутствует или слабо проявлена положительная Eu-аномалия (Eu/Eu* = 0.93–1.29), в то время как обр. 831-1 и 847 характеризуются наличием отрицательной Eu-аномалии (Eu/Eu* = 0.42–0.59). В породах установлены низкие содержания Th (0.76–3.95 ppm) и U (0.10–0.58 ppm), величина Th/U отношения составляет в среднем 7.18.
По результатам изучения Sm-Nd изотопной системы были выделены два образца (820 и 831-1), для которых был определен наиболее древний модельный возраст протолита (TNd DM2 3.69–3.71 млрд лет). Именно из этих образцов циркон был подвергнут последующему изотопно-геохимическому исследованию.
РЕЗУЛЬТАТЫ U-Pb ДАТИРОВАНИЯ И ГЕОХИМИЯ ЦИРКОНА
Образец 820

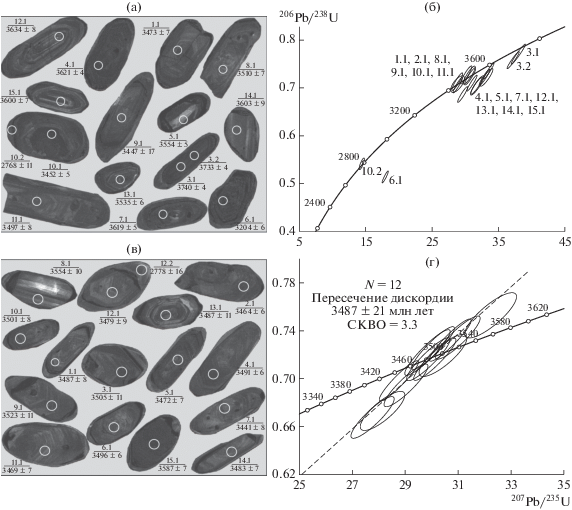

Циркон из обр. 820 представлен темно-серыми до черных в CL призматическими и короткопризматическими кристаллами длиной 200–500 мкм с коэффициентом удлинения (Ky) 1.6–3.9, слабой окатанности, с реликтами в ядерных частях тонкой осцилляционной и секториальной зональности (рис. 1а). Строение большинства зерен по изображению в CL может рассматриваться как полигенное (рис. 1а). Часто зональность циркона затушевана или “размытая”. В некоторых зернах присутствуют тонкие темно-серые оболочки. Измерения возраста производилось, в основном, по ядерным частям зерен (табл. 1), где также был изучен редкоэлементный состав циркона (табл. 2).
Таблица 1.
Точка анализа | 206Pbc,% | U, ppm | Th, ppm | $\frac{{^{{232}}{\text{Th}}}}{{^{{238}}{\text{U}}}}$ | 206Pb*, ppm | Возраст 206Pb/238U, млн лет | Возраст 207Pb/206Pb, млн лет | D, % | (1) 238U/206Pb | ±% | (1) 207Pb*/206Pb* | ±% | (1) 207Pb*/235U | ±% | (1) 206Pb*/238U | ±% | Rho |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Образец 820 | |||||||||||||||||
1.1 | 0.03 | 126 | 74.5 | 0.61 | 78.8 | 3523 ± 29 | 3473 ± 7 | –1 | 1.375 | 1.1 | 0.301 | 0.4 | 30.1 | 1.1 | 0.727 | 1.1 | 0.92 |
2.1 | 0.04 | 130 | 113 | 0.90 | 79.7 | 3470 ± 28 | 3433 ± 7 | –1 | 1.402 | 1.1 | 0.293 | 0.5 | 28.8 | 1.1 | 0.713 | 1.1 | 0.92 |
3.1 | 0.02 | 255 | 95.4 | 0.39 | 169 | 3683 ± 31 | 3740 ± 4 | +2 | 1.298 | 1.1 | 0.358 | 0.3 | 38.0 | 1.2 | 0.771 | 1.1 | 0.97 |
4.1 | 0.05 | 356 | 193 | 0.56 | 225 | 3553 ± 25 | 3621 ± 4 | +2 | 1.36 | 0.9 | 0.331 | 0.3 | 33.5 | 1.0 | 0.735 | 0.9 | 0.96 |
5.1 | 0.05 | 229 | 18.1 | 0.08 | 140 | 3459 ± 26 | 3554 ± 5 | +3 | 1.408 | 1.0 | 0.317 | 0.3 | 31.0 | 1.0 | 0.710 | 1.0 | 0.95 |
6.1 | 0.05 | 888 | 400 | 0.47 | 392 | 2674 ± 22 | 3204 ± 6 | +20 | 1.945 | 1.0 | 0.253 | 0.4 | 17.9 | 1.1 | 0.514 | 1.0 | 0.93 |
7.1 | 0.07 | 412 | 301 | 0.76 | 256 | 3504 ± 25 | 3619 ± 5 | +3 | 1.385 | 0.9 | 0.331 | 0.3 | 32.9 | 10 | 0.722 | 0.9 | 0.94 |
8.1 | 0.02 | 123 | 58.8 | 0.49 | 76.7 | 3512 ± 28 | 3511 ± 7 | 0 | 1.381 | 1.0 | 0.308 | 0.4 | 30.7 | 1.1 | 0.724 | 1.0 | 0.92 |
9.1 | 0.03 | 147 | 73.1 | 0.51 | 89.6 | 3451 ± 27 | 3447 ± 17 | 0 | 1.413 | 10 | 0.296 | 1.1 | 28.9 | 1.5 | 0.708 | 10 | 0.68 |
10.1 | 0.04 | 490 | 395 | 0.83 | 297 | 3442 ± 25 | 3452 ± 5 | 0 | 1.417 | 0.9 | 0.297 | 0.3 | 28.9 | 1.0 | 0.706 | 0.9 | 0.94 |
11.1 | 0.03 | 123 | 59.2 | 0.50 | 76.6 | 3521 ± 29 | 3498 ± 8 | –1 | 1.376 | 1.1 | 0.305 | 0.6 | 30.6 | 1.2 | 0.727 | 1.1 | 0.89 |
12.1 | 0.23 | 96.0 | 78.7 | 0.85 | 59.7 | 3503 ± 28 | 3634 ± 8 | +4 | 1.385 | 1.0 | 0.334 | 0.5 | 33.2 | 1.2 | 0.722 | 1.0 | 0.89 |
13.1 | 0.04 | 252 | 296 | 1.22 | 148 | 3368 ± 26 | 3536 ± 6 | +5 | 1.457 | 1.0 | 0.313 | 0.4 | 29.6 | 1.0 | 0.686 | 1.0 | 0.94 |
14.1 | 0.08 | 73.4 | 67.1 | 0.94 | 44.5 | 3440 ± 31 | 3603 ± 9 | +5 | 1.418 | 1.2 | 0.327 | 0.6 | 31.8 | 1.3 | 0.705 | 1.2 | 0.90 |
15.1 | 0.07 | 156 | 103 | 0.68 | 94.2 | 3437 ± 27 | 3600 ± 7 | +5 | 1.420 | 1.0 | 0.326 | 0.5 | 31.7 | 1.1 | 0.704 | 1.0 | 0.91 |
10.2 | 0.01 | 746 | 37.4 | 0.05 | 347 | 2789 ± 21 | 2768 ± 11 | –1 | 1.848 | 0.9 | 0.193 | 0.6 | 14.4 | 1.1 | 0.541 | 0.9 | 0.82 |
3.2 | 0.02 | 280 | 100 | 0.37 | 183 | 3637 ± 27 | 3733 ± 4 | +3 | 1.319 | 1.0 | 0.356 | 0.3 | 37.2 | 1.0 | 0.758 | 1.0 | 0.96 |
Образец 831-1 | |||||||||||||||||
1.1 | 0.03 | 107 | 47.7 | 0.46 | 64.1 | 3399 ± 28 | 3487 ± 8 | +3 | 1.44 | 1.0 | 0.303 | 0.5 | 29.0 | 1.2 | 0.694 | 1.0 | 0.90 |
2.1 | 0.03 | 247 | 116 | 0.48 | 148 | 3414 ± 26 | 3464 ± 6 | +1 | 1.43 | 1.0 | 0.299 | 0.4 | 28.8 | 1.1 | 0.698 | 1.0 | 0.93 |
3.1 | 0.03 | 209 | 103 | 0.51 | 129 | 3494 ± 27 | 3505 ± 11 | 0 | 1.39 | 10 | 0.307 | 0.7 | 30.4 | 1.2 | 0.719 | 10 | 0.82 |
4.1 | 0.03 | 180 | 82.4 | 0.47 | 113 | 3542 ± 27 | 3491 ± 6 | –1 | 1.37 | 1.0 | 0.304 | 0.4 | 30.7 | 1.1 | 0.732 | 1.0 | 0.93 |
5.1 | 0.02 | 144 | 84.5 | 0.61 | 89.7 | 3517 ± 27 | 3472 ± 7 | –1 | 1.38 | 1.0 | 0.300 | 0.4 | 30.1 | 1.1 | 0.726 | 1.0 | 0.92 |
6.1 | 0.05 | 151 | 95.6 | 0.65 | 93.1 | 3481 ± 27 | 3496 ± 7 | 0 | 1.40 | 1.0 | 0.305 | 0.4 | 30.1 | 1.1 | 0.716 | 1.0 | 0.92 |
7.1 | 0.02 | 88.2 | 46.1 | 0.54 | 55.0 | 3515 ± 29 | 3441 ± 8 | –2 | 1.38 | 1.1 | 0.294 | 0.6 | 29.4 | 1.2 | 0.725 | 1.1 | 0.89 |
8.1 | 0.02 | 94.0 | 65.5 | 0.72 | 58.3 | 3500 ± 30 | 3554 ± 10 | +2 | 1.39 | 1.1 | 0.317 | 0.6 | 31.5 | 1.3 | 0.721 | 1.1 | 0.87 |
9.1 | 0.02 | 167 | 73.1 | 0.45 | 108 | 3618 ± 28 | 3523 ± 11 | –3 | 1.33 | 1.0 | 0.311 | 0.7 | 32.2 | 1.2 | 0.753 | 1.0 | 0.83 |
10.1 | 0.03 | 153 | 76.5 | 0.52 | 96.8 | 3549 ± 27 | 3501 ± 8 | –1 | 1.36 | 1.0 | 0.306 | 0.5 | 31.0 | 1.1 | 0.734 | 1.0 | 0.90 |
11.1 | 0.02 | 119 | 64.2 | 0.56 | 73.6 | 3503 ± 29 | 3469 ± 7 | –1 | 1.39 | 1.1 | 0.300 | 0.5 | 29.8 | 1.2 | 0.722 | 1.1 | 0.92 |
12.1 | 0.04 | 82.6 | 41.9 | 0.52 | 47.4 | 3297 ± 27 | 3479 ± 9 | +6 | 1.50 | 1.1 | 0.302 | 0.6 | 27.8 | 1.2 | 0.668 | 1.1 | 0.89 |
12.2 | 0.11 | 132 | 2.74 | 0.02 | 61.5 | 2786 ± 24 | 2778 ± 16 | 0 | 1.85 | 1.0 | 0.194 | 1.0 | 14.5 | 1.4 | 0.541 | 1.0 | 0.74 |
13.1 | 0.02 | 163 | 73.9 | 0.47 | 94.3 | 3318 ± 26 | 3487 ± 11 | +5 | 1.49 | 1.0 | 0.303 | 0.7 | 28.1 | 1.2 | 0.673 | 1.0 | 0.81 |
14.1 | 0.04 | 117 | 67.4 | 0.60 | 72.1 | 3482 ± 28 | 3483 ± 7 | 0 | 1.40 | 1.0 | 0.303 | 0.5 | 29.9 | 1.1 | 0.716 | 1.0 | 0.91 |
15.1 | 0.01 | 629 | 526 | 0.86 | 389 | 3497 ± 25 | 3587 ± 7 | +3 | 1.39 | 0.9 | 0.324 | 0.5 | 32.1 | 1.0 | 0.720 | 0.9 | 0.89 |
Примечания. Pbc и Pb* − общий и радиогенный свинец. Погрешность калибровки стандарта 0.36%. (1) − коррекция по 204Pb. D − дискордантность. Rho − коэффициент корреляции. Погрешности единичных анализов (отношений и возрастов) приводятся на уровне 1σ, погрешности вычисленных возрастов приводятся на уровне 2σ.
Таблица 2.
Компо-нент | Образец 820 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3.1 | 3.2 | 4.1 | 7.1 | 12.1 | 14.1 | 15.1 | 5.1 | 8.1 | 13.1 | 1.1 | 2.1 | 9.1 | 10.1 | 11.1 | 6.1 | 10.2 | |
La | 0.24 | 0.09 | 2.12 | 14.0 | 217 | 0.11 | 4.66 | 3.19 | 0.37 | 1.33 | 0.18 | 1.67 | 0.08 | 1.90 | 0.06 | 8.72 | 0.77 |
Ce | 9.82 | 8.99 | 45.6 | 110 | 465 | 26.8 | 49.4 | 18.2 | 13.8 | 41.7 | 11.6 | 22.2 | 12.2 | 38.9 | 11.5 | 59.0 | 10.8 |
Pr | 0.22 | 0.11 | 1.17 | 6.70 | 81.6 | 0.21 | 2.96 | 1.68 | 0.81 | 0.98 | 0.20 | 1.22 | 0.12 | 1.96 | 0.09 | 2.19 | 0.48 |
Nd | 2.17 | 1.74 | 6.92 | 26.7 | 383 | 2.68 | 14.4 | 6.01 | 6.99 | 7.29 | 3.63 | 9.17 | 1.65 | 18.7 | 1.23 | 8.09 | 2.14 |
Sm | 4.76 | 4.09 | 8.52 | 10.3 | 21.4 | 4.73 | 7.76 | 0.97 | 7.65 | 8.34 | 7.12 | 10.1 | 3.35 | 24.5 | 2.76 | 4.10 | 1.83 |
Eu | 1.25 | 0.93 | 0.91 | 3.37 | 4.52 | 1.39 | 2.73 | 1.25 | 0.77 | 2.48 | 0.53 | 0.77 | 0.22 | 0.89 | 0.22 | 0.86 | 0.57 |
Gd | 32.3 | 26.6 | 42.4 | 33.7 | 73.6 | 21.6 | 32.8 | 4.51 | 29.7 | 31.8 | 36.8 | 41.1 | 16.9 | 122 | 17.9 | 22.5 | 6.97 |
Dy | 135 | 124 | 184 | 124 | 132 | 69.4 | 114 | 18.3 | 113 | 111 | 134 | 132 | 73.7 | 415 | 72.7 | 117 | 49.1 |
Er | 299 | 289 | 383 | 287 | 215 | 141 | 262 | 52.1 | 194 | 231 | 257 | 239 | 159 | 703 | 159 | 313 | 161 |
Yb | 620 | 593 | 706 | 592 | 361 | 265 | 490 | 137 | 314 | 475 | 417 | 389 | 276 | 1033 | 274 | 718 | 467 |
Lu | 105 | 102 | 106 | 100 | 57.5 | 43.1 | 77.8 | 24.4 | 53.2 | 79.0 | 65.2 | 61.0 | 43.5 | 154 | 43.8 | 120 | 78.5 |
Li | 0.70 | 0.82 | 0.31 | 2.00 | 2.02 | 0.05 | 1.06 | 1.49 | 0.39 | 0.93 | 0.02 | 3.91 | 4.25 | 1.57 | 0.14 | 8.13 | 4.48 |
P | 331 | 422 | 238 | 295 | 384 | 101 | 287 | 39.1 | 218 | 263 | 137 | 255 | 162 | 483 | 110 | 477 | 261 |
Ca | 4.49 | 5.64 | 11.4 | 107 | 39.7 | 6.66 | 44.7 | 56.9 | 3.32 | 10.6 | 4.54 | 8.53 | 0.96 | 17.3 | 0.56 | 1272 | 1436 |
Ti | 27.7 | 23.2 | 26.4 | 30.1 | 31.4 | 10.2 | 19.2 | 24.0 | 29.6 | 20.2 | 18.0 | 17.7 | 23.2 | 66.2 | 21.3 | 41.5 | 31.2 |
Sr | 0.67 | 0.70 | 0.81 | 3.03 | 1.84 | 0.43 | 1.41 | 2.18 | 0.45 | 0.64 | 0.48 | 0.53 | 0.38 | 1.11 | 0.37 | 27.0 | 29.0 |
Y | 1652 | 1598 | 2224 | 1544 | 1292 | 758 | 1387 | 263 | 1358 | 1288 | 1417 | 1361 | 884 | 4161 | 849 | 1671 | 761 |
Nb | 43.0 | 23.5 | 71.2 | 37.9 | 23.5 | 25.1 | 20.6 | 23.9 | 72.2 | 38.0 | 44.7 | 33.8 | 59.1 | 54.4 | 34.6 | 28.2 | 28.3 |
Ba | 0.86 | 1.57 | 1.92 | 3.77 | 4.05 | 1.71 | 2.05 | 2.68 | 1.16 | 1.37 | 1.66 | 1.04 | 1.28 | 1.62 | 1.31 | 10.7 | 8.16 |
Hf | 12 240 | 11 651 | 10 795 | 10 925 | 8581 | 9922 | 11 027 | 11 860 | 10 041 | 10 761 | 10 038 | 9422 | 10 080 | 9995 | 9919 | 11 774 | 13 301 |
Th | 111 | 115 | 211 | 355 | 158 | 76.2 | 132.8 | 18.7 | 75.9 | 189 | 81.2 | 72.1 | 62.4 | 647 | 64.1 | 644 | 49.7 |
U | 453 | 435 | 525 | 655 | 168 | 120 | 282 | 300 | 208 | 271 | 196 | 164 | 182 | 897 | 182 | 1660 | 952 |
Th/U | 0.24 | 0.26 | 0.40 | 0.54 | 0.94 | 0.63 | 0.47 | 0.06 | 0.37 | 0.70 | 0.41 | 0.44 | 0.34 | 0.72 | 0.35 | 0.39 | 0.05 |
Eu/Eu* | 0.31 | 0.27 | 0.15 | 0.55 | 0.35 | 0.42 | 0.52 | 1.82 | 0.16 | 0.46 | 0.10 | 0.12 | 0.09 | 0.05 | 0.10 | 0.27 | 0.48 |
Ce/Ce* | 10.4 | 21.2 | 7.00 | 2.75 | 0.85 | 42.5 | 3.22 | 1.91 | 6.11 | 8.82 | 14.8 | 3.76 | 30.7 | 4.86 | 38.3 | 3.27 | 4.29 |
ΣREE | 1209 | 1150 | 1487 | 1308 | 2012 | 576 | 1058 | 268 | 734 | 990 | 934 | 907 | 586 | 2515 | 583 | 1374 | 779 |
ΣLREE | 12.4 | 10.9 | 55.8 | 157 | 1146 | 29.8 | 71.4 | 29.1 | 22.0 | 51.3 | 15.6 | 34.2 | 14.1 | 61.4 | 12.8 | 78.0 | 14.2 |
ΣHREE | 1190 | 1134 | 1422 | 1137 | 839 | 540 | 976 | 237 | 703 | 928 | 910 | 862 | 569 | 2428 | 568 | 1291 | 762 |
LuN/LaN | 4295 | 10772 | 484 | 69.1 | 2.56 | 3739 | 161 | 73.8 | 1388 | 570 | 3586 | 352 | 5263 | 781 | 7596 | 133 | 982 |
LuN/GdN | 26.3 | 31.1 | 20.3 | 24.0 | 6.32 | 16.2 | 19.2 | 43.7 | 14.5 | 20.1 | 14.3 | 12.0 | 20.8 | 10.3 | 19.8 | 43.4 | 91.1 |
SmN/LaN | 32.3 | 71.7 | 6.43 | 1.18 | 0.16 | 68.1 | 2.67 | 0.49 | 33.2 | 10.0 | 65.0 | 9.7 | 67.4 | 20.6 | 79.5 | 0.75 | 3.81 |
T (Ti), °C | 842 | 823 | 836 | 851 | 855 | 745 | 804 | 827 | 849 | 809 | 798 | 796 | 823 | 943 | 815 | 886 | 854 |
Компонент | Образец 831-1 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2.1 | 3.1 | 4.1 | 6.1 | 7.1 | 9.1 | 10.1 | 11.1 | 1.1 | 5.1 | 8.1 | 12.1 | 12.2 | 13.1 | 14.1 | 15.1 | |
La | 0.31 | 0.22 | 0.05 | 0.04 | 0.25 | 0.08 | 0.40 | 0.07 | 1.83 | 4.96 | 4.15 | 2.04 | 4.46 | 4.66 | 9.71 | 9.58 |
Ce | 19.2 | 19.7 | 16.8 | 10.0 | 11.0 | 13.3 | 14.0 | 10.4 | 16.3 | 52.0 | 10.1 | 20.7 | 12.6 | 27.6 | 23.4 | 88.6 |
Pr | 0.14 | 0.20 | 0.10 | 0.20 | 0.32 | 0.07 | 0.26 | 0.09 | 0.76 | 4.26 | 0.87 | 1.59 | 1.25 | 1.53 | 2.61 | 2.41 |
Nd | 1.42 | 1.97 | 1.58 | 3.69 | 3.04 | 0.75 | 2.55 | 1.68 | 4.49 | 24.1 | 3.01 | 7.46 | 4.85 | 7.31 | 9.85 | 11.9 |
Sm | 3.08 | 3.38 | 3.63 | 6.29 | 4.31 | 1.97 | 4.05 | 3.55 | 2.75 | 10.6 | 1.67 | 3.50 | 0.85 | 5.11 | 5.94 | 12.9 |
Eu | 0.15 | 0.12 | 0.17 | 0.55 | 0.61 | 0.07 | 0.30 | 0.39 | 0.26 | 0.50 | 0.99 | 0.42 | 0.54 | 1.55 | 1.37 | 1.24 |
Gd | 18.9 | 19.9 | 21.2 | 32.3 | 23.9 | 13.3 | 25.2 | 20.3 | 14.0 | 30.5 | 6.47 | 16.2 | 3.05 | 21.0 | 29.7 | 69.3 |
Dy | 85.3 | 82.4 | 86.8 | 125 | 88.8 | 61.4 | 95.4 | 82.8 | 58.0 | 103 | 32.6 | 66.1 | 23.1 | 60.5 | 111 | 273 |
Er | 189 | 188 | 190 | 231 | 187 | 142 | 194 | 174 | 123 | 218 | 75.9 | 142 | 87.3 | 142 | 227 | 518 |
Yb | 340 | 318 | 324 | 370 | 311 | 251 | 321 | 293 | 220 | 389 | 190 | 248 | 277 | 272 | 385 | 786 |
Lu | 55.8 | 51.2 | 51.1 | 60.6 | 49.6 | 40.8 | 51.8 | 47.8 | 36.2 | 60.3 | 40.7 | 40.8 | 56.8 | 42.4 | 60.6 | 119 |
Li | 0.77 | 0.78 | 0.62 | 0.50 | 0.10 | 0.19 | 0.61 | 1.30 | 1.90 | 0.76 | 2.73 | 0.86 | 7.74 | 2.09 | 0.54 | 0.96 |
P | 188 | 149 | 145 | 271 | 135 | 126 | 178 | 193 | 172 | 259 | 120 | 156 | 132 | 250 | 135 | 331 |
Ca | 1.01 | 1.48 | 10.3 | 26.7 | 1.35 | 0.55 | 21.2 | 0.57 | 0.83 | 22.6 | 13.9 | 9.25 | 25.6 | 10.9 | 24.1 | 34.3 |
Ti | 22.5 | 19.4 | 17.8 | 13.5 | 15.9 | 17.2 | 17.0 | 19.6 | 16.9 | 21.0 | 14.2 | 18.7 | 23.8 | 16.8 | 22.4 | 36.9 |
Sr | 0.50 | 0.41 | 0.51 | 0.52 | 0.37 | 0.32 | 0.40 | 0.35 | 0.29 | 0.53 | 0.30 | 0.40 | 0.62 | 0.46 | 0.69 | 0.91 |
Y | 1008 | 994 | 1016 | 1247 | 1005 | 733 | 1047 | 944 | 683 | 1133 | 480 | 758 | 446 | 748 | 1204 | 2968 |
Nb | 32.1 | 29.7 | 21.8 | 17.4 | 19.1 | 13.5 | 16.4 | 20.2 | 22.8 | 14.5 | 16.6 | 13.8 | 9.58 | 23.0 | 8.78 | 32.5 |
Ba | 1.22 | 1.19 | 0.85 | 1.28 | 0.60 | 1.04 | 1.11 | 0.74 | 0.82 | 2.06 | 1.31 | 0.63 | 2.50 | 1.46 | 2.00 | 2.57 |
Hf | 12 014 | 11 673 | 11 023 | 9657 | 9762 | 12 319 | 10 211 | 10 033 | 10 036 | 10 851 | 10 158 | 10 777 | 17 098 | 10 899 | 10 661 | 9461 |
Th | 129 | 108 | 102 | 81.1 | 61.1 | 68.6 | 82.9 | 68.8 | 48.4 | 128 | 88.6 | 64.9 | 13.2 | 84.6 | 82.7 | 415 |
U | 375 | 322 | 305 | 191 | 155 | 242 | 220 | 191 | 145 | 297 | 173 | 164 | 283 | 235 | 240 | 837 |
Th/U | 0.34 | 0.34 | 0.33 | 0.42 | 0.40 | 0.28 | 0.38 | 0.36 | 0.33 | 0.43 | 0.51 | 0.40 | 0.05 | 0.36 | 0.34 | 0.50 |
Eu/Eu* | 0.06 | 0.04 | 0.06 | 0.12 | 0.18 | 0.04 | 0.09 | 0.14 | 0.13 | 0.08 | 0.92 | 0.17 | 1.03 | 0.46 | 0.31 | 0.13 |
Ce/Ce* | 21.8 | 22.5 | 56.9 | 26.6 | 9.49 | 43.0 | 10.6 | 33.0 | 3.34 | 2.73 | 1.28 | 2.78 | 1.29 | 2.50 | 1.12 | 4.46 |
ΣREE | 713 | 685 | 696 | 840 | 680 | 524 | 709 | 634 | 478 | 897 | 367 | 549 | 472 | 585 | 866 | 1892 |
ΣLREE | 21.1 | 22.1 | 18.5 | 14.0 | 14.6 | 14.2 | 17.2 | 12.3 | 23.4 | 85.4 | 18.1 | 31.8 | 23.2 | 41.1 | 45.5 | 112 |
ΣHREE | 689 | 659 | 674 | 819 | 660 | 508 | 687 | 618 | 452 | 801 | 346 | 514 | 447 | 537 | 813 | 1766 |
LuN/LaN | 1714 | 2210 | 9511 | 13787 | 1918 | 4656 | 1246 | 7037 | 190 | 117 | 94.5 | 192 | 123 | 87.8 | 60.2 | 120 |
LuN/GdN | 23.9 | 20.8 | 19.5 | 15.2 | 16.8 | 24.9 | 16.6 | 19.0 | 20.8 | 16.0 | 50.9 | 20.4 | 151 | 16.4 | 16.5 | 13.9 |
SmN/LaN | 15.7 | 24.2 | 112 | 238 | 27.7 | 37.3 | 16.2 | 86.8 | 2.40 | 3.41 | 0.64 | 2.74 | 0.31 | 1.76 | 0.98 | 2.15 |
T (Ti), °C | 820 | 805 | 797 | 770 | 786 | 793 | 792 | 806 | 791 | 813 | 775 | 801 | 826 | 791 | 820 | 873 |
В обр. 820 результаты измерения возраста ядер циркона располагаются на линии конкордии в интервале 3740–3450 млн лет c образованием двух возрастных кластеров в области 3740–3600 и 3510–3450 млн лет (рис. 1г). Наиболее древнее зерно (точки 3.1 и 3.2, табл. 1) с возрастом 3740–3733 млн лет (здесь и далее приводится значение 207Pb/206Pb-возраста), имеет спектр распределения REE аналогичный магматическому циркону и на диаграммах (рис. 2а) относится к неизменному магматическому типу. Популяция из 5 зерен с возрастом 3634–3600 млн лет является субконкордантной (дискордантность 2–5%) и “растягивается” вдоль линии конкордии, вероятно, в связи с потерей радиогенного свинца. Из них только зерно 14.1 с возрастом около 3603 млн лет имеет спектр REE как у магматического циркона, остальные зерна этой популяции обогащены LREE. В частности, зерно 12.1 с ритмичной зональностью наиболее обогащено редкоземельными элементами (суммарное содержание LREE достигает 1146 ppm).
В промежутке между кластерами находятся два циркона со значениями возраста 3554 и 3535 млн лет (точки 5.1 и 13.1, табл. 1), причем зерно 5.1 имеет низкое Th/U отношение 0.06, что характерно для метаморфического циркона. Кроме того, в зернах этого возраста аномальное распределение REE со слабой отрицательной или положительной Eu‑аномалией (Eu/Eu* = 1.82 и 0.46).
Во второй значительной популяции с возрастом 3510–3452 млн лет три зерна циркона (точки 1.1, 9.1, 11.1) имеют распределение REE как у неизмененного магматического циркона, причем зерно 1.1 с ритмичной зональностью имеет низкое содержание Li 0.02 ppm (рис. 2б, табл. 1). Низкие концентрации Li (<0.04 ppm) характерны для мантийных цирконов и цирконов океанической коры, тогда как в цирконах континентальной коры содержания Li на несколько порядков выше (Ushikubo et al., 2008). Остальные 4 зерна в этом кластере обогащены LREE.
Образец 831-1
Циркон из обр. 831-1 представлен слегка окатанными, призматическими кристаллами длиной 200–300 мкм с коэффициентом удлинения (Ky) 1.6–3.6, темно-серыми в CL, с тонкими серыми оболочками (рис. 1в). В ядрах цирконов зональность, как правило, осциляционная, в некоторых зернах она затушевана или размыта. Для 12 точек (кроме 7.1, 8.1, 12.2, 15.1) циркона из этой пробы была получена дискордия с возрастом верхнего пересечения 3487 ± 11 млн лет (рис. 1г). Цирконы характеризуются величиной Th/U отношения около 0.53, характерным для циркона магматического генезиса (Hoskin, Schallteger, 2003), пониженным содержанием U (83–247 ppm) и Th (42–116 ppm).
Результаты определения возраста циркона из кварцитов обр. 831-1 попадают в компактную область значений. В этой же группе, обогащенной LREE, находится оболочка циркона (точка 12.2, табл. 2) с возрастом 2778 ± 16 млн лет и низким Th/U отношением 0.05, что дает основание считать циркон метаморфическим. В этом цирконе отсутствуют положительная Ce-аномалия и отрицательная Eu-аномалия (Eu/Eu* = 1.03).

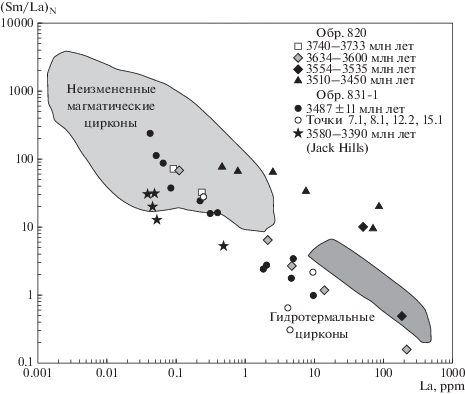

По распределению редких элементов циркон из обр. 831-1 можно разделить на два типа. К первому типу относится циркон с типичным для магматического происхождения характером распределения REE (отношение LuN/LaN варьирует от 1246 до 13787, точки 2.1, 3.1, 4.1, 6.1, 7.1, 9.1, 10.1, 11.1 в табл. 2) (рис. 2в). В цирконе этой группы наблюдается положительная Ce-аномалия (Ce/Ce* = 9.49–56.9) и отрицательная Eu-аномалия (Eu/Eu* около 0.09), величина Th/U отношения в среднем составляет 0.36. Содержание Са варьирует в пределах от 0.55 до 26.7 ppm, Y – от 733 до 1247 ppm. Для второго типа циркона характерны слабо дифференцированные спектры распределения REE (отношение (Sm/La)N от 0 до 3) (рис. 2г) с редуцированной положительной Ce-аномалией (Ce/Ce* = 1.12–4.46) и отрицательной Eu-аномалией (Eu/Eu* в пределах от 0.08 до 0.46), отсутствующей в точках 8.1 и 12.2. Циркон второго типа характеризуется обогащением LREE относительно HREE (LREE варьирует от 18 до 112 ppm). Средняя величина Th/U отношения составляет 0.41 (без учета точки 12.2, в которой также наблюдается аномально высокое содержание Hf 17 098 ppm). В остальных зернах циркона содержание Hf меняется в пределах от 9461 до 10899 ppm. Содержание Y варьирует в диапазоне от 446 до 1204 ppm, увеличиваясь в точке 15.1 до 2968 ppm.
Повышенное содержание LREE в цирконе второго типа не дает основание рассматривать как результат метамиктности циркона, полной или частичной. Все проанализированные зерна циркона из обеих проб, за исключением одной дискордантной точки 6.1 из обр. 820 (табл. 1), конкордантны либо субконкордантны (дискордантность не превышает 5–6%). Этот факт указывает на ненарушенность U-Pb системы в цирконе. Дополнительным независимым критерием нарушенности U-Pb системы является содержание неформульного для циркона элемента Са (Geisler, Schleicher, 2000). Содержание Са в изученном цирконе положительно коррелируется с содержанием U (коэффициент корреляции (r) = 0.78), но демонстрирует, наряду с U, отсутствие какой-либо связи с количеством LREE (r = –0.01 и –0.05 соответственно). Среднее (медианное) содержание Са сравнительно невысокое и составляет около 10 ppm (табл. 2), что наряду с приемлемыми значениями дискордантности для проанализированного циркона позволяет в целом рассматривать рассчитанные значения U-Pb возраста как отражающие реальные геологические события.
Магматическое происхождение циркона первого типа подчеркивается характерными спектрами распределения REE с отчетливыми Ce- и Eu- аномалиями и положением фигуративных точек на диаграмме (Sm/La)N–La (Hoskin, 2005) (рис. 3). В целом, состав циркона из кварцитов далдынской серии близок к составу циркона из кварцитов Джек Хиллс (Maas et al., 1992), отличаясь от них более дифференцированным характером распределения LREE (Sm/La)N на рис. 3).
Таким образом, в обр. 831-1 вероятным источником наиболее древнего циркона с возрастом около 3554 млн лет служили метаморфические породы. Преобладающий циркон с возрастом 3487 ± 11 млн лет имеет геохимические характеристики неизменного магматического циркона, наряду с которыми присутствуют зерна, обогащенные LREE, возможно при кристаллизации во флюидонасыщенных условиях.
ЗАКЛЮЧЕНИЕ
Установлено, что кварциты из далдынской серии Анабарского щита содержат детритовые цирконы с возрастом в интервале от 3.7 до 2.7 млрд лет. Единичные зерна наиболее древнего детритового циркона с возрастом 3.7 млрд лет свидетельствуют о существовании эоархейских пород на территории Анабарского щита. Время начала формирования эоархейской коры подтверждается данными модельного возраста протолита (TNd(DM)2 3.69–3.71 млрд лет). В кварцитах отчетливо наблюдается преобладание детритового циркона с возрастом около 3.5 млрд лет. Среди циркона этого возраста присутствуют зерна неизмененного магматического типа, а также обогащенные LREE, что указывает на кристаллизацию циркона во флюидонасыщенных обстановках. Единичные зерна циркона метаморфического генезиса с возрастом около 3554 млн лет свидетельствуют о палеоархейских метаморфических событиях, предшествующих формированию материала осадочных пород, представленных в настоящее время кварцитами.
Исследование выполнено при финансовой поддержке РФФИ (грант 18-35-00229/18 мол_а). Изучение геохимии циркона является вкладом в выполнение темы НИР ИГГД РАН (№ 0153-2019-0002).
Список литературы
Гусев Н.И., Пушкин М.Г., Круглова А.А., Сергеева Л.Ю., Богомолов В.П., Строев Т.С., Молчанов А.В., Граханов С.А., Матюшков А.Д., Назаров Д.В., Морева Н.В., Николаева Л.С. (2016) Государственная геологическая карта Российской Федерации. Масштаб 1 : 1 000 000 (третье поколение). Лист R-49 – Оленек. Объяснительная записка. СПб.: Картографическая фабрика ВСЕГЕИ, 448 с.
Интерпретация геохимических данных (2001) Скляров и др.; Под ред. Склярова Е.В. М.: Интермет Инжиниринг, 288 с.
Лутц Б.Г. (1964) Петрология гранулитовой фации Анабарского массива. М.: Наука, 124 с.
Ножкин А.Д., Туркина О.М. (1993) Геохимия гранулитов канского и жарыжалгайского комплексов комплексов. Новосибирск: ОИГГМ СО РАН, 219 с.
Розен О.М., Андреев В.П., Белов А.Н., Бибикова Е.В., Злобин В.Л., Ляпунов С.М., Милановский С.Ю., Ножкин А.Д., Рачков В.С., Сонюшкин В.Е., Суханов М.К., Шахотько Л.И. (1988) Архей Анабарского щита и проблемы эволюции Земли. М.: Наука, 253 с.
Федотова А.А., Бибикова Е.В., Симакин С.Г. (2008) Геохимия циркона (данные ионного микрозонда) как индикатор генезиса минерала при геохронологических исследованиях. Геохимия (9), 980-997.
Fedotova A.A., Bibikova E.V., Simakin S.G. (2008) Ion-microprobe zircon geochemistry as an indicator of mineral genesis during geochronological studies. Geochem. Int. 46 (9), 912.
Basu A., Blanchard D., Brannon J. (1982) Rare earth elements in the sedimentary cycle: a pilot study of the first leg. Sedimentology 29 (5), 737-742.
Geisler T., Schleicher H. (2000) Improved U-Th–total Pb-dating of zircons by electron microprobe using a simple new background modeling procedure and Ca as a chemical criterion of fluid-induced U–Th–Pb discordance in zircon. Chem. Geol. 163 (1–4), 269-285.
Cullers R.L., Basu A., Suttner L. (1988) Geochemical signature of provenance in sand-size material and stream sediments near the Tobacco Root batholith, Montana, USA. Chem. Geol. 70 (4), 335-348.
Hinton R.W., Upton B.G.J. (1991) The chemistry of zircon: Variations within and between large crystals from syenite and alkali basalt xenoliths. Geochim. Cosmochim. Acta 55 (11), 3287-3302.
Hoskin P.W.O., Schaltegger U. (2003) The composition of zircon and igneous and metamorphic petrogenesis. Rev. Miner. Geochem. 53 (1), 27-62.
Ludwig K.R. (1999) Using Isoplot/Ex, Version 2.01: a geochronological toolkit for Microsoft Excel. Berkeley Geochronology Center Special Publication. 1a. 47 p.
Maas R., Kinny P.D., Williams I.S., Froude D.O., Compston W. (1992) The Earth’s oldest known crust: a geochronological and geochemical study of 3900–4200 Ma old detrital zircons from Mt. Narryer and Jack Hills, Western Australia. Geochim. Cosmochim. Acta 56 (3), 1281-1300.
McDonough W.F., Sun S.-s. (1995) The composition of the Earth. Chem. Geol. 120 (3–4), 223-253.
Nance W., Taylor S.R. (1976) Rare earth element patterns and crustal evolution I: Australian post-Archean sedimentary rocks. Geochim. Cosmochim. Acta 40 (12), 1539-1551.
Ushikubo T., Kita N.T., Cavosie A.J., Wilde S. A., Rudnick R.L., Valley J.W. (2008) Lithium in Jack Hills zircons: Evidence for extensive weathering of Earth’s earliest crust. Earth. Planet. Sci. Lett. 272 (3–4), 666-676.
Watson E.B., Wark D.A., Thomas J.B. (2006) Crystallization thermometers for zircon and rutile. Contrib. Miner. Petrol. 151 (4), 413-433.
Wilde S.A., Valley J.W., Peck W.H., Graham C.M. (2001) Evidence from detrital zircons for the existence of continental crust and ocean on the Earth 4.4 Gyr ago. Nature 409 (6817), 175-178.
Williams I.S. (1998) U–Th–Pb geochronology by ion microprobe. Eds. McKibben M.A., Shanks W.C. III, Ridley W.I. Rev. Econ. Geol. 7, 1-35.
Дополнительные материалы отсутствуют.
