Геохимия, 2021, T. 66, № 7, стр. 607-629

Физико-геохимическая эволюция расплавов суперплюмов при подъеме из нижней мантии в переходную зону Земли (эксперимент при 26 и 20 ГПа)

Ю. А. Литвин a*, А. В. Спивак a, А. В. Кузюра a

a Институт экспериментальной минералогии им. Д.С. Коржинского РАН
142432 Московская обл, Черноголовка, ул. Акад. Осипьяна, 4, Россия

* E-mail: litvin@iem.ac.ru

Поступила в редакцию 18.04.2020
После доработки 08.10.2020
Принята к публикации 11.10.2020

Полный текст (PDF)

Аннотация

Экспериментально при 26 и 20 ГПа и теоретически определено радикальное преобразование ликвидусной структуры системы MgO–FeO–CaO–SiO2 термохимических суперплюмов, зарождающихся в Mg–Fe-постперовскит-содержащем слое D” на границе с ядром Земли, при их восхождении во вмещающем веществе Mg–Fe-бриджменит-содержащей нижней мантии до Mg–Fe-рингвудит-содержащей переходной зоны с пересечением 670-км сейсмической границы. При этом перитектические реакции как нижне-мантийного Mg–Fe-бриджменита с образованием вюстита и стишовита, так и сопряженных в условиях переходной зоны реакций Mg–Fe-рингвудита и Mg–Fe-акимотоита также с образованием вюстита и стишовита контролируют фракционную ультрабазит-базитовую эволюцию расплавов суперплюмов в термобароградиентных полях на соответствующих глубинах мантии. Обсуждены также эволюционные физико-геохимические превращения магматических систем суперплюмов на глубинах верхней мантии и земной коры с их преобразованием в “горячие поля” с очагами оливин-базальтовых расплавов, перемещаемых “малыми плюмами” в литосферу. Показано, что физико-химические механизмы и закономерности ультрабазит-базитовой эволюции вещества суперплюмов, как и мантии Земли, обеспечиваются ликвидусной структурой системы MgO–FeO–CaO–Na2O–Al2O3–SiO2. При этом для условий нижней мантии и переходной зоны важна роль ее граничной системы MgO–FeO–CaO–SiO2. Режим фракционной кристаллизации способствует возрастанию в остаточных расплавах концентраций Na2O и Al2O3 и их физико-химического значения на меньших глубинах. Эти же системы и механизмы приложимы к эволюции глобального магматического океана и локальных мантийных очагов магматизма и алмазообразования.

Ключевые слова: мантия, литосфера, магматизм, термохимические суперплюмы, система MgO‒FeO–CaO–SiO2, физико-химический эксперимент, структура ликвидуса, перитектические реакции бриджменита, рингвудита и акимотоита, фракционная ультрабазит-базитовая эволюция, горячие точки, малые плюмы, базальтовые океанические острова и плато

ВВЕДЕНИЕ

Ареной физико-геохимических процессов в РТ-условиях мантии Земли является глобальная геотектоническая динамическая структура. Их пространственная взаимосвязь и взаимное влияние определяют эволюцию глубинного вещества от мантийных оболочек до литосферы. Сейсмотомографическими измерениями и геотектоническими исследованиями литосферы и астеносферы раскрыты не только горизонтальные перемещения литосферных плит (Dietz, 1961; Hess, 1962), но и их погружение в мантию с достижением их фрагментами нижне-мантийного слоя D” (Morgan, 1971; Dziewonski, 1984; Olson et al., 1987), граничащего с жидкой Fe–Ni-оболочкой ядра на глубине 2900 км. В слое D” формируются термохимические (Mg,Fe)SiO3-постперовскит-содержащие частично расплавленные суперплюмы (Maruyama, 1994; Maruyama et al., 2007), которые в течение многих миллионов лет продавливаются со скоростью около 1 см/год в веществе (Mg,Fe)SiO3-бриджменит-содержащей нижней мантии с достижением глубин (Mg,Fe)2SiO4-рингвудит-содержашей переходной зоны, а также, возможно, (Mg,Fe)2SiO4-оливин-содержашей верхней мантии. На глубинах верхней мантии и земной коры расплавленное оливин-базальтовое вещество головных частей суперплюмов распространяется в стороны, преобразуясь в “горячие поля” (Зоненшайн и Кузьмин, 1983) как совокупности очагов расплавов в “горячих точках” (Wilson, 1963; Morgan, 1971). Дальнейший подъем оливин-базальтовых расплавов “горячих точек” в литосферу осуществляется малыми плюмами с формированием в итоге океанических базальтовых островов и плато (Campbell, Griffiths, 1992). При надвигах и перемещениях плит над неподвижными плюмовыми источниками образуются внутриплитовые вулканические цепи (Wilson, 1958; Morgan, 1971). Погружение в зонах субдукции литосферных плит и достижение их фрагментами (“слэбами”) слоя D" у границы с жидким ядром Земли, с одной стороны, и возникновение в этом слое термохимических суперплюмов, восходящих до земной коры, с другой, объединены в модели глобальной мантийной конвекции (Fukao et al., 1994; Maruyama, 1994; O’Nions et al., 1980; Dobretsov et al., 2001; Кузьмин, Ярмолюк, 2016).

Закономерности магматической эволюции многокомпонентного многофазового вещества термохимических суперплюмов могут быть раскрыты на основе данных экспериментальных и теоретических исследований физико-геохимических систем, которыми обусловлено образование и развитие плюмов, при реалистических РТ-параметрах.

Расплавы в слое D" нижней мантии и восходящие термохимические суперплюмы. На глубине 2900 км (рис. 1) Fe–Ni-расплавы внешней оболочки ядра Земли граничат со слоем D" нижней мантии. Мощность слоя D" ~ 200–300 км, и его индикаторной минеральной фазой является “Mg–Fe-постперовскит” (Mg,Fe)SiO3 со структурой типа CaIrO3 (Oganov, Ono, 2004; Murakami et al., 2004). Mg–Fe-постперовскит – это более плотная (на 1.2%) полиморфная модификация главного минерала нижней мантии Mg–Fe-бриджменита (Mg,Fe)SiO3, прежнее название которого “перовскит” (Tschauner et al., 2014). Допускается (Hirose, Lay, 2008), что в общем составе слоя D" соотношение главных минералов такое же, как в нижней мантии (мас. %): Mg–Fe-постперовскит – 72, Fe-периклаз (Mg,Fe)O – 21, Са-перовскит CaSiO3 – 7, если основываться на пиролитовой модели химического состава мантии на всех ее глубинах (состав пиролита определяется смесью ~65–75% дунита и 25–35% базальта) (Ringwood, 1962, 1975). Возможно, ультрабазитовый состав слоя D" изменчив в определенной степени из-за поглощения им фрагментов литосферных плит, погруженных на такие глубины мантии.

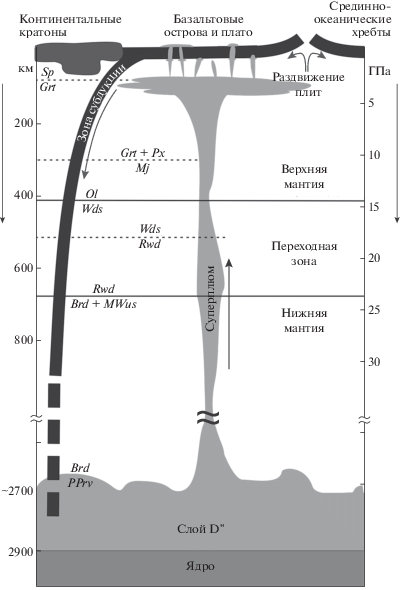

Рис. 1.

Схематизация подъема суперплюмов из слоя D" с “продавливанием” мантии и перерождением в поля горячих точек, расплавы которых перемещаются малыми плюмами в океаническую литосферу, формируя базальтовые острова и плато. Также обозначены зоны субдукции, зоны раздвижения срединно-океанических плит (подпитываемых из астеносферы верхней мантии) и континентальные кратоны.

Для вещества слоя D" предполагается повышенное общее содержание железа, поступление восстановленных H–С–S–Si—летучих из жидкого Fe–Ni-ядра и их окисление до H2O, CO2, SO2, SiO2 с возрастанием степени его плавления (Добрецов и др., 2001). В слое D" сейсмотомографически по скоростям Р- и S-волн показано преобладание расплава в зонах повышенных, а постперовскита – пониженных температур (Hirose, Lay, 2008).

Cуперплюмы формируются в расплавах линзообразных очагов (до 100–150 км диаметром) в слое D" и восходят, продавливаясь в (Mg,Fe)SiO3-бриджменит-содержащем веществе нижней мантии. Предложен механизм восхождения их ультрабазитовых полных или частичных расплавов, более высокотемпературных и менее плотных, чем коренное вещество мантии, в форме цепочки последовательных конвективных ячеек (Кирдяшкин и др., 2016). Сферическая головная часть суперплюмов подпитывается веществом и теплом из слоя D" через хвостовые суженные каналы и как бы “канализирует” вещество нижней мантии, при этом реагируя с ним в диффузионном и конвективном режимах в фронтальных головных и хвостовых термоградиентных зонах. Этим реакциям могут способствовать термоградиентные слои, возникающие из-за разницы температур между суперплюмами и вмещающей мантией. Немаловажно, что в гравитационном поле в маловязких ультрабазитовых частичных расплавах суперплюмов возможно фракционирование не только кристаллизующихся минералов, но и поступающих из нижней мантии в фронтальной и хвостовой зонах. При медленном подъеме к 670-км сейсмическому разделу с переходной зоной на расстояние более, чем 2000 км в продолжение по различным оценкам от 3–5 млн лет с расчетной скоростью 0.6–1.1 м/год (Добрецов, 2010) до 100 млн лет для Вилюйского и 140 млн лет для Алтае-Саянского суперплюмов (Коваленко и др., 2006) они постоянно реагируют с вмещающим мантийным веществом, сближаясь с ним по составу. По мере восхождения давление и температура в суперплюмах и вмещающей нижней мантии согласованно понижаются, поскольку их подъем осуществляется вдоль глобально совмещенных бароградиентных (от 130 до 23–20 ГПа) и термоградиентных (от ~2900 до 1500°С) полей мантии Земли (рис. 2). В итоге на меньших глубинах мантии и земной коры для головных структур суперплюмов могут создаваться геотектонические и физико-геохимические условия, когда выплавленные из перидотитов маловязкие расплавы ультрабазитовых базальтов проникают во вмещающие породы, создавая обширные “горячие поля” на основе расплавов “горячих точек”. По различным представлениям, такие процессы вероятны в разные эпохи внутриплитового магматизма на различных глубинах от переходной зоны (Коваленко и др., 1999; Ярмолюк и др., 2002; Кузьмин, Ярмолюк, 2014) до тугоплавкой подошвы литосферы (Кирдяшкин и др., 2008; Добрецов, 2010). “Горячие поля” обнаруживаются сейсмотомографически как низкоскоростные мантийные провинции (Dziewonski, 1984; Fukao et al., 1994; Zhao, 2007), сопряженные с зонами восхождения суперплюмов, начиная от слоя D". К молодым горячим областям с возрастом до 15 млн лет отнесены большие Тихоокеанская и Африканская (до 10 тыс. км в поперечнике) и малые Центрально-Азиатская и Тасманская (Зоненшайн, Кузьмин, 1983; Zonenshain et al., 1991). Малые плюмы, источником расплавов которых являются “горячие точки”, продолжают перемещать оливин-базальтовое вещество горячих полей в литосферу, создавая базальтовые океанические острова и плато, а также участвуя в формировании континентальных внутриплитовых комплексов. Таким образом, вещество горячих точек, физико-геохимически измененное по отношению к родоначальному веществу суперплюмов, в литосфере становится доступным для исследований. К наименее измененным отнесены высоко-Ti базальты океанических островов и базальтовых плато как ранние продукты плюмового магматизма (Коваленко и др., 2006). Надвиг континентальных плит на жерла малых плюмов сопряжен с реакционным взаимодействием их базальтовых расплавов с твердофазовым веществом плит.

Рис. 2.

Совмещенные распределения давления и температуры для мантии Земли по усредненным данным (Dziewonski, Anderson, 1989; Katsura et al., 2010).

Пиролитовые химические составы вещества термохимических суперплюмов. Механизмы и закономерности эволюции вещества термохимических суперплюмов раскрываются в физико-химическом эксперименте при высоких давлениях и температурах при условии соответствия составов эксперименальных систем и многокомпонентного вещества суперплюмов, не доступных для in situ аналитических исследований. Представление о пиролитовом химическом составе мантии возможно распространить на составы суперплюмов от слоя D" до их превращения в совокупность горячих точек.

Только в случае верхней мантии ее коренные породы доступны для аналитического изучения как ксенолиты в кимберлитах, вынесенных с глубин до 250 км в течение нескольких часов потоками кимберлитовых магм в кумулятивные очаги со взрывными выбросами в кимберлитовые трубки (Литвин и др., 2020). Породы верхней мантии дифференцированы от оливин-нормативных ультрабазитовых перидотитов и пироксенитов до кремнезем-нормативных базитовых эклогитов (Yoder, Tilly, 1962; O’Hara, 1968; Ringwood, 1975; Соболев, 1974; Taylor, Anand, 2004). Однако среди них практически отсутствуют аналоги “пиролитов” – искусственных пироксен-оливиновых пород, хотя “до начала необратимой дифференциации пиролитовый состав был представителен для всей мантии” (Ringwood, 1975). Показательно, что ультрабазитовые минералы герметических парагенных включений в верхне-мантийных алмазах являются модальными аналогами главных минералов коренных пород верхней мантии (Соболев, 1974; Spetsius, Taylor, 2008; Литвин и др., 2020). Соответственно, парагенные включения в алмазах переходной зоны и нижней мантии также должны рассматриваться не как коренные минералы мантии, а как их модальные аналоги. Пиролитовая модель общего химического и минерального состава мантии подтверждена субсолидусными превращениями пиролитового образца в эксперименте до 50 ГПа. При этом для РТ-условий верхней мантии образуется Mg–Fe-оливин с пироксенами и гранатом, переходной зоны – полиморфы оливина Mg–Fe-вадслеит и Mg–Fe-рингвудит с мэйджоритовым гранатом, а нижней мантии – Mg–Fe-бриджменит с Mg–Fe-периклазом и Са-перовскитом (Nishiyama, Yagi, 2003; Akaogi, 2007). Однако, природные процессы как магматического генезиса дифференцированных пород верхней мантии, так и парагенной кристаллизации из расплавов-растворов углерода алмазов и их включений являются более предпочтительными генетическими механизмами, чем твердофазовые превращения пиролита.

Парагенные включения нижне-мантийных минералов, обнаруженные в алмазах из кимберлитов Бразилии (Kaminsky et al., 2009; Зедгенизов и др., 2016) могут рассматриваться не только как модальные аналоги недоступных in situ минералов коренных пород мантии, но и как свидетельство “сверхглубинности” транспортирующих эти алмазы кимберлитовых магм.

Парагенные включения минералов мантии в алмазах как модальные аналоги коренных минералов мантии. Такого рода модальная аналогия заложена физико-химическими процессами происхождения материнских оксид-силикат-карбонат-углеродных сред, общих для алмазов и их парагенных включений (Litvin, 2017). Ранние стадии образования первичных карбонатных расплавов могут быть обусловлены метасоматическими воздействиями углерод-содержащих летучих компонентов на коренное оксид-силикатное вещество мантии на разных глубинах (Литвин, 1998; Gasparik, Litvin, 2002). Оксидные и силикатные минералы мантии, растворяясь в карбонатных расплавах, превращают их в полностью смесимые оксид-силикат-карбонатные “пред-материнские” расплавы, в которых достаточно высока растворимость алмаза (порядка 22–25 мас. %), а также других форм элементарного углерода мантийных источников. “Пред-материнские” расплавы-растворы углерода объединяются в очаги, локализованные во вмещающих коренных оксид-силикатных породах мантии (Литвин и др., 2020). Понижение температуры в медленно остывающих алмазообразующих очагах автоматически создает насыщенные и затем пересыщенные к алмазу ростовые среды алмазов и парагенных включений, обеспечивая нуклеацию и множественную кристаллизацию алмазов совместно с парагенными минералами, что неоднократно воспроизведено экспериментально (Bobrov, Litvin, 2011; Litvin, 2017; Spivak, Litvin, 2019), начиная с работы (Литвин, Жариков, 2000). Одновременное образование алмазов и их парагенных включений в общей материнскоя среде обосновано как “критерий сингенезиса” (Litvin, 2007) и, по существу, этот критерий является главной основой мантийно-карбонатитовой теории генезиса алмазов и ассоциированных фаз (Литвин и др., 2016; Litvin, 2017). Таким образом, выясняется, что парагенные с алмазами минералы герметических включений могли кристаллизоваться за счет компонентов коренных минералов мантии, растворенных в материнских расплавах, и поэтому являются их модальными аналогами. На этой физико-химически главной стадии генезиса алмазов и включений осушествлялись обрастание и герметизация (“захват”) растущими алмазами со-кристаллизующихся минералов как парагенных включений. При этом химические составы коренных и включенных минералов, представляя собой твердые растворы нескольких компонентов, могут не совпадать из-за кардинальных различий физико-химических условий их генезиса. Это выясняется по составам минералов ксенолитов коренных пород и парагенных включений в алмазах верхней мантии (Соболев, 1974; Taylor, Anand, 2004; Литвин и др., 2020).

Частично расплавленное вещество суперплюмов в слое D" – ультрабазитовое с преобладанием постперовскита (Mg,Fe)SiO3, возможно, с примесью Al2O3 (Oganov, Ono, 2005), Fe-периклаза (Mg,Fe)O и Ca-перовскита CaSiO3. Высокая железистость посперовскита (до 40 мол. % FeSiO3) сближает при 130 ГПа/3000 K сейсмические скоростиVp/Vs в нем (11.91/4.05) и в веществе слоя D" (12.35/5.08) до равенства их отношения ν (0.41), что связывается с формированием этого слоя при химическом взаимодействии ядро–мантия (Mao et аl., 2006). Очевидно, относительно небольшие объемы эпизодически ассимилированного в слое D” вещества слэбов литосферных плит не могут вносить радикальные изменения в составы расплавов слоя D", которые остаются постперовскит-нормативными. По определяющим компонентам состав суперплюмов должен соответствовать системе MgO–FeO–CaO–Al2O–Na2O–SiO2, как и составы нижней мантии и переходной зоны, определяемые по индикаторным минералам включений в “сверхглубинных” алмазах. Составы суперплюмов и вмещающей мантии могут сближаться при длительном по времени восхождении от 2900–2600-км глубин к 670-км сейсмической границе и выше, поскольку это сопровождается их диффузионными и конвективными взаимодействиями.

Однозначным свидетельством реальности ультрабазит-базитовой эволюции не только алмазообразущих расплавов, но и коренных мантийных магм на соответствующих глубинах мантии являются базитовые минералы магнезиовюстит (Fe,Mg)O и стишовит SiO2 во включениях в “сверхглубинных” алмазах (как модальные аналоги коренных минералов нижней мантии и переходной зоны), о чем свидетельствуют также данные при 20–40 ГПа и ~1800°С рентгенодифракционных in situ экспериментов в алмазной ячейке с лазерным нагревом (Ismailova et al., 2016). В случае верхней мантии ультрабазитовые и базитовые минералы присутствуют не только во включениях в алмазах, но и в алмазоносных перидотитах и эклогитах, а также их аналогах – коренных безалмазных породах из ксенолитов в кимберлитах. По данным физико-химического эксперимента ультрабазит-базитовая эволюция магматических и алмазообразующих процессов верхней мантии контролируется перитектическими реакциями ортопироксена MgSiO3 (Литвин, 1991) и оливина Mg2SiO4 (Литвин и др., 2019). Соответственно, для нижней мантии – перитектической реакцией бриджменита (Mg,Fe)SiO3 (Литвин, Спивак, 2019), а для переходной зоны – сопряженными перитектическими реакциями феррорингвудита (Mg,Fe)2SiO4 и ферроакимотоита (Mg,Fe)SiO3 (Litvin et al., 2020). В условиях нижней мантии перитектические взаимодействия минералов и расплавов ассоциированы с существованием ограниченных твердых растворов, соответственно, системы ферробриджменита MgSiO3–(FeO + SiO2), поскольку компонент FeSiO3 неустойчив. В условиях переходной зоны для системы феррорингвудита Mg2SiO4–(2FeO + SiO2) также характерны ограниченные твердые растворы, однако с перитектической реакцией феррорингвудита (Mg,Fe)2SiO4 + L → ферроакимотоит (Mg,Fe)SiO3 + ферропериклаз (Mg,Fe)O сопряжена перитектическая реакция ферроакимотоита  (Mg,Fe)SiO3 + L → магнезиовюстит (Fe,Mg)O + + стишовит, поскольку компонент FeSiO3 неустойчив.

Цели работы. Настоящее исследование направлено на определение физико-химических механизмов, контролирующих эволюцию расплавленного вещества термохимических суперплюмов на завершающих этапах их подъема из слоя D" у 2900-км границы с внешним расплавленным ядром до глубин в окрестности 670-км границы нижней мантии и переходной зоны (на основании экспериментальных данных и теоретического физико-химического анализа):

1) определить структуру ликвидуса системы MgO–FeO–CaO–SiO2, представительной для бриджменит-содержащего ультрабазитового вещества как термохимических суперплюмов, так и вмещающих их пород нижней мантии при 26 ГПа вблизи ее 670-км границы с переходной зоной; при этом раскрыть те элементы ликвидусной структуры суперплюмов, которые контролируют их фракционную ультрабазит-базитовую магматическую эволюцию на глубинах нижней мантии;

2) определить структуру ликвидуса системы MgO–FeO–CaO–SiO2, представительной для рингвудит-содержащего ультрабазитового вещества термохимических суперплюмов и вмещающих их пород переходной зоны при 20 ГПа вблизи ее 670-км границы с нижней мантией; при этом раскрыть те элементы ликвидусной структуры суперплюмов, которые контролируют их фракционную ультрабазит-базитовую магматическую эволюцию на глубинах переходной зоны;

3) определить ключевые особенности топологического преобразования структуры ликвидуса вещества термохимических суперплюмов при пересечении ими 670-км сейсмической границы между нижней мантией и переходной зоной (при ~23 ГПа);

4) рассмотреть физико-геохимические условия эволюции расплавов термохимических суперплюмов на завершающем этапе их восхождения в веществе верхней мантии и земной коры и преобразования в “горячие поля” с очагами оливин-базальтовых расплавов, перемещаемых малыми плюмами на поверхность литосферы.

МЕТОДЫ ЭКСПЕРИМЕНТАЛЬНОГО ИССЛЕДОВАНИЯ И ФИЗИКО-ХИМИЧЕСКОГО АНАЛИЗА СТРОЕНИЯ ЛИКВИДУСА СУПЕРПЛЮМОВ

Вещественные составы глубинных оболочек нижней мантии и переходной зоны являются многокомпонентными. На основе аналитических данных о составах минералов парагенных включений в “сверхглубинных” алмазах как модальных аналогов коренных минералов мантии на глубинах 420–800 км составы этих оболочек достаточно представительно характеризуются системой MgO–FeO–CaO–Al2O3–Na2O–SiO2. В качестве объекта эксперимента при высоких давлениях и температурах наиболее интересна ее граничная система MgO–FeO–CaO–SiO2 для исследований в условиях нижней мантии при 26 ГПа и переходной зоны при 20 ГПа. Выбор данной системы обусловлен тем, что к ней принадлежат главные породообразующие минералы ультрабазитовых пород как нижней мантии – Mg–Fe-бриджменит (Mg,Fe)SiO3, Mg–Fe-периклаз (Mg,Fe)O, Ca-перовскит CaSiO3, так и переходной зоны – Mg–Fe-рингвудит (Mg,Fe)2SiO4, Mg–Fe-энстатит и его высокотемпературный полиморф Mg–Fe-акимотоит (Mg,Fe)SiO3, а также Ca-перовскит CaSiO3. Немаловажно, что для обеих оболочек мантии к этой же граничной системе относятся также главные индикаторные минералы кремнезем-нормативных базитовых пород – Fe–Mg-вюстит (Fe,Mg)O и стишовит SiO2. Ксенолиты пород с этих глубин не обнаружены, и источником геохимической информации служат минералы парагенных включений в “сверхглубинных” алмазах (Kaminsky, 2017) как модальные аналоги коренных минералов мантии.

Исследования фазовых отношений при плавлении системы MgO–FeO–CaO–SiO2 выполнены в физико-химическом эксперименте при 26 и 20 ГПа в интервале 1600–2500°С методом закалки с использованием методологии политермических сечений. Стартовыми веществами служили однородные смеси порошков оксидов MgO, FeO, CaO и SiO2. В опытах при 20 ГПа к ним добавлялись карбонаты Ca, K и Na. Высокие статические давления и температуры эксперимента создавались в многопуансонном кубическом аппарате с резистивным LaCrO3-нагревателем (Frost et al., 2004) в Баварском институте экспериментальной геохимии и геофизики (БГИ). Погрешности измерений давления – в пределах 0.5–1.0 ГПа, температуры – ±50°С.

Локальный микроанализ с погрешностью ±0.2 мас. % (ускоряющее напряжение 20 кВ) выполнен на сканирующем электронном микроскопе CamScanMV2300 (VEGA TS 5130MM) с электронным энергодисперсионным микроанализатором Link INCA Energy-350 в Институте экспериментальной минералогии им. Д.С. Коржинского РАН. Использованные размер электронного зонда 115–140 нм (при сканировании до 60 нм) и диаметр области возбуждения до 5 мкм. В качестве стандартов служили кварц, альбит, MgO, Al2O3, волластонит, металлические Mn, Cr, Ti и Fe.

В физико-химическом эксперименте по фазовым отношениях при плавлении сложных по составам систем суперплюмов, как и определение ликвидусных структур расплавленных веществ суперплюмов в окрестности 670-км границы между нижней мантией и переходной зоной использованы методы политермических сечений многокомпонентных многофазовых систем.

Мантийные геохимические и петрологические процессы осуществляются от границы с жидким ядром до поверхности литосферы в природных системах из многих компонентов при большом разнообразии химического взаимодействия с участием как индивидуальных минеральных фаз (например, стишовит) и твердых растворов (ограниченных как ферробриджменит или неограниченных, как периклаз-вюстит), так и промежуточных соединений (например, рингвудит как соединение периклаза и энстатита/акимотоита), а также многокомпонентных расплавов и расплавно-флюидных расплавов-растворов. Исследование механизмов реакций и закономерностей эволюции природных систем со сложными химическими и минеральными составами становится возможным с использованием методологии физической химии многокомпонентных многофазовых систем (Rhines, 1956; Палатник, Ландау, 1961; Посыпайко и др., 1984; Захаров, 1990).

Закономерности кристаллизации минеральных фаз в расплавах многофазовой многокомпонентной системы определяются ее фазовым комплексом, объединяющим координаты состава (координатный остов) и структуру ликвидуса как совокупность полей кристаллизации индивидуальных компонентов, моновариантных котектических кривых и нонвариантных эвтектических и перитектических точек. Фазовые диаграммы многокомпонентных систем достаточно сложны, так как их фазовые комплексы могут содержать многие граничные и промежуточные индивидуальные и твердо-растворные фазы. Поэтому необходимой операцией является определение в фазовых диаграммах-комплексах их неделимых элементарных составляющих, т.е. симплексов. Эта операция представляет собой триангуляционное разбиение диаграммы-комплекса на элементарные диаграммы-симплексы. При этом каждый симплекс является носителем единственной нонвариантной точки – эвтектической или перитектической. Важным ограничением образующегося комплекса симплексов для равновесных процессов является то, что стартовый состав системы в пределах любого симплекса должен оставаться постоянным от начала до конца ее кристаллизации (в эвтектической или перитектической точке), т.е. фигуративные точки составов вещества определенного симплекса, которое вовлечено в процессы плавления-кристаллизации, не могут перемещаться за его пределы в смежные симплексы данной диаграммы-комплекса.

Несмотря на то, что экспериментальные фазовые отношения при плавлении должны обрабатываться в равновесном приближении, их прямое приложение к объяснению природных процессов не всегда является эффективным. Это обусловлено тем, что эволюция природных систем, особенно магматических, может находиться под влиянием режима фракционной кристаллизации (Maaloe, 1985) – вплоть до того, что перитектические реакции могут состояться только в сочетании с режимом фракционирования. Этот режим, естественный в мантийных условиях, подчиняясь элементам равновесной ликвидусной структуры и развивая ее, может кардинально изменять ход и завершающие сценарии эволюции многокомпонентной многофазовой системы (особенно эффективно перитектической). Это связано с тем, что стартовый состав системы в режиме фракционной кристаллизации с понижением температуры синхронно изменяется, приравниваясь к непрерывно изменяющимся составам кристаллизующихся расплавов (остаточных), из которых постоянно выводятся образующиеся минералы, в предельном теоретическом случае – мгновенно. Фракционная кристаллизация в эвтектическом симплексе завершается на солидусе в нонвариантной эвтектике, т.е. в пределах симплекса. Это ограничение не действует в перитектическом симплексе, поскольку фракционная кристаллизация может продолжаться, используя сопряженную регрессивную моновариантную котектику. Такая котектика не имеет температурного максимума в “точке протыкания” пограничной плоскости со смежным эвтектическим симплексом и поэтому может завершаться в его нонвариантной эвтектике. Эти возможности реализуются в природных магматических и алмазообразующих системах и могут быть раскрыты в физико-химическом эксперименте (Литвин, 1991; Litvin, 2017; Spivak, Litvin, 2019; Литвин и др., 2019, 2020).

Особенно эффективным инструментом физико-химического изучения многокомпонентных систем любой сложности является экспериментальное исследование двухмерных политермических сечений как их граничных тройных диаграмм, так и внутренних изотермических сечений. Разработана методика выбора рациональных политермических сечений через все симплексы фазового комплека многокомпонентой системы (Посыпайко и др., 1984), что эффективно в физико-химическом экспериментальном исследовании многокомпонентных многофазовых систем. Использование этого метода позволяет минимизировать количество как экспериментальных точек, так и политермических сечений, обеспечивающих построение диаграммы состояния многокомпонентной системы. Топологическая достоверность при построении фазовых диаграмм плавлении многокомпонентных многофазовых систем контролируется правилом фаз Райнза по равенству числа фаз в противоположно расположенных полях, возникающих при взаимном крестообразном пересечении фазовых границ 4-х смежных полей (Rhines, 1956).

ЭВОЛЮЦИЯ ВЕЩЕСТВА СУПЕРПЛЮМОВ ПО ДАННЫМ ФИЗИКО-ХИМИЧЕСКОГО ЭКСПЕРИМЕНТА И ТЕОРЕТИЧЕСКОГО АНАЛИЗА

Особое значение строения ликвидуса многокомпонентой системы MgO–FeO–CaO–SiO2 заключается в том, что в нем заложены физико-химические механизмы, которыми контролируются фундаментальные физико-геохимические закономерности эволюции расплавленных термохимических суперплюмов при их восхождении от слоя D" во вмещающих породах нижней мантии, переходной зоны и верхней мантии. Естественно, что эти же физико-химические механизмы проявлены также в структуре ликвидуса системы MgO–FeO–СaO–Al2O3–Na2O–SiO2, наиболее представительной по составу как для суперплюмов, так и мантии, что важно при изучении механизмов генетического плана, контролирующих глубинные геохимические и петрологические процессы.

Структура ликвидуса системы MgO–FeO–CaO–SiO2 суперплюмов при 26 ГПа на глубинах нижней мантии

В системе MgO–FeO–CaO–SiO2 термохимических суперплюмов и вещества нижней мантии определяющими минеральными фазами ультрабазитовой ассоциации являются Mg–Fe-постперовскит (Mg,Fe)SiO3(PPrv) и его полиморф Mg–Fe-бриджменит (Brd), высокомагнезиальные ферропериклазовые фазы (Mg,Fe)O (FPer) неограниченных Mg–Fe-периклаз-вюститовых твердых растворов (Per Wus), а также Са-перовскит CaSiO3 (CaPrv). К этой же системе относятся индикаторные минеральные фазы базитовой ассоциации – стишовит SiO2 (Sti) и высокожелезистые магнезиовюститовые составы (Fe,Mg)O (MWus) неограниченных Mg–Fe-периклаз-вюститовых твердых растворов. При этом Са-перовскит проявляет себя как физико-химически устойчивый минерал, общий для обеих ассоциаций, который обнаруживается во всех субсолидусных составах. Стишовит и магнезиовюстит во включениях в алмазах нижней мантии позволяет прогнозировать перитектическую реакцию ферробриджменита. Этот прогноз поддерживается тем, что, в отличие от конгруэнтного плавления магнезиальных граничного бриджменита MgSiO3, плавление его железистого аналога FeSiO3 на основе термодинамических расчетов и экспериментов показано как инконгруэнтное с образованием FeO (вюстита) и SiO2 (стишовита) (Ito, Takahashi, 1989; Fabrichnaya, 1995; Irifune, Tsuchiya, 2007). Поэтому наибольший интерес для физико-химического эксперимента представляет изотермическое сечение системы (Per + CaPrv)–(Wus + CaPrv)–(Sti + CaPrv), строение субсолидуса которой представлено на рис. 3, а структура ликвидуса исследована при 26  ГПа в политермическом сечении (MgO)49(FeO)21CaPrv30–(SiO2)49(FeO)21CaPrv30 (рис. 4 и 5).

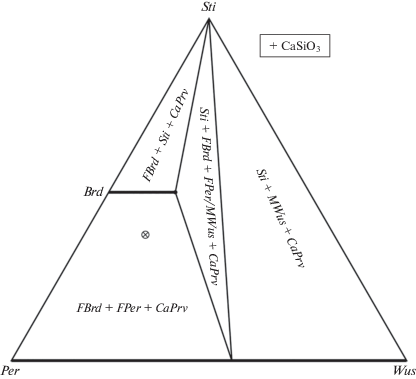

Рис. 3.

Триангуляционное разбиение системы MgO–FeO–CaSiO3–SiO2 при 26 ГПа в изотермическом сечении (MgO + CaSiO3)–(FeO + CaSiO3)–(SiO2 + CaSiO3). Границы субсолидусных полей обозначены тонкими линиями, а также толстыми, совпадающими с областями ограниченных (Brd – FBrd) и неограниченных (Per – Wus) твердых растворов. Условные обозначения: периклаз MgO – Per, ферропериклаз (Mg,Fe)OssFPer, вюстит FeO – Wus, магнезиовюстит (Fe,Mg)OssMWus, неограниченные твердые растворы Per и Wus – (Per Wus)ss, бриджменит MgSiO3Brd, ферробриджменит – (Mg,Fe)SiO3 (ограниченный твердый раствор MgSiO3 и FeSiO3) – FBrd, стишовит SiO2Sti, Са-перовскит CaSiO3CaPrv. CaSiO3 как общий граничный член вынесен за пределы диаграммы. Крестиком обозначен общий ультрабазитовый состав вещества суперплюма (в проекции).

Рис. 4.

СЭМ снимки образцов, полученных в эксперименте при 26 ГПа по фазовым отношениям при плавлении системы MgO–FeO–CaSiO3–SiO2 (Spivak, Litvin, 2019): a – при 2000°C (ультрабазитовая ассоциация), б – при 1650°С (базитовая ассоциация). Условные обозначения: L – расплав, также к рис. 3.

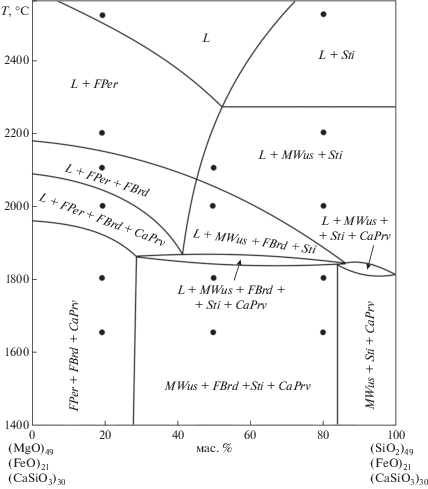

Рис. 5.

Диаграмма фазовых отношений при плавлении в политермическом сечении (MgO)49(FeO)21CaPrv30–(SiO2)49(FeO)21CaPrv30 системы MgO–FeO–CaSiO3–SiO (соответственно, Per–Wus–CaPrv–Sti). Перитектическая реакция Р ферробриджменита определяет ультрабазит-базитовую эволюцию остаточных расплавов (и общего состава системы) в условиях фракционной кристаллизации. Условные обозначения: L – расплав, также к рис. 3.

Вероятные ультрабазитовые составы термохимических плюмов при 26 ГПа (глубина нижней мантии ~700–750 км) показаны крестиками на рис. 3 и 9. Они принадлежат изотермическому сечению (Per + CaPrv)–(Wus + CaPrv)–Sti + CaPrv) триангуляционного объема 1 Per – Brd (FBrdss)–(PerWus)ssCaPrv, и их ультрабазит-базитовая магматическая эволюция с понижением температуры (рис. 9) контролируется цепочкой ликвидусных и солидусных элементов в последовательности: моновариантная котектика (L + FBrdss + + FPerss + CaPrv) → (квази)-нонвариантная перитектика (L + FBrdss + (FPer/MWus)ss + Sti + CaPrv) → → моновариантная котектика (L + MWusss + Sti + + CaPrv). Показательно, что физико-химические механизмы, заложенные в структуре ликвидуса оксид-силикатной системы MgO–FeO–CaO–SiO2 нижней мантии, функциональны и для алмазообразующей оксид-силикат-карбонат-углеродной системы MgO–FeO–CaO–SiO2–Carb*–C (где Carb* соответствует карбонатной составляющей MgCO3–FeCO3–CaCO3–Na2CO3). Они обеспечивают ультрабазит-базитовую эволюцию полностью смесимых алмазообразующих оксид-силикат-карбонат-углеродных расплавов-растворов в режиме фракционной кристаллизации (Литвин, Спивак, 2019).

Структура ликвидуса системы MgO–FeO–CaO–SiO2 суперплюмов при 20 ГПа на глубинах переходной зоны мантии

Парагенные включения в “сверхглубинных” алмазах переходной зоны изучены менее подробно, чем нижне-мантийные. Тем не менее, установлено, что к системе термохимических суперплюмов и вещества переходной зоны MgO–FeO–CaO–SiO2 принадлежат ультрабазитовые минералы Mg–Fe-рингвудит (Mg,Fe)2SiO4 (Rwd) и его полиморф Mg–Fe-вадслеит (менее плотный на 2%, этим полиморфным превращением создается 520-км сейсмочувствительная граница), Са-перовскит CaSiO3 (CaPrv) и мэйджоритовый компонент граната M3(MSi)Si3O12, где М = Mg, Fe, Ca (Ringwood, 1975). К этой же системе относятся также базитовые высокожелезистые магнезиовюститовые фазы (Fe,Mg)O (MWus) неограниченных Mg–Fe-периклаз-вюститовых твердых растворов и стишовит SiO2 (Sti). Как “ретроградные” фазы во включениях обнаружены парагенные с алмазами фазы на основе MgSiO3, которые могут быть обеднены Са (Stachel et al., 2005) или Fe (Каминский, 2011). Высокотемпературным полиморфом энстатита является акимотоит MgSiO3 (Aki) (Tomioka, Fujino, 1999; Takayuki et al., 2011). Присутствие стишовита и магнезиовюстита в ассоциациях включений в алмазах переходной зоны позволяет прогнозировать перитектические реакции как феррорингвудита, так и ферроакимотоита. Этот прогноз поддерживается тем, что, в отличие от конгруэнтного плавления магнезиальных граничных рингвудита Mg2SiO4 и энстатита/акимотоита (MgSiO3), плавление в РТ-условиях переходной зоны их железистых аналогов Fe2SiO4 и FeSiO3 на основе термодинамических расчетов и экспериментов показано как инконгруэнтное с образованием в обоих случаях FeO (вюстита) и SiO2 (стишовита) (Ito, Takahashi, 1989; Fabrichnaya, 1995; Irifune, Tsuchiya, 2007).

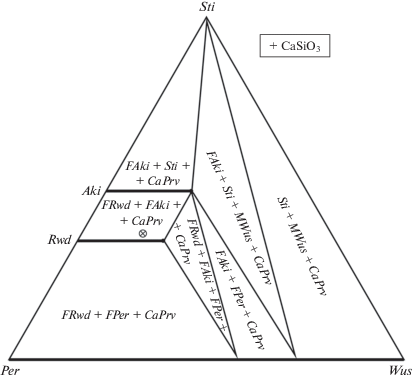

Рис. 6.

Триангуляционное разбиение системы MgO–FeO–CaSiO3–SiO2 при 20 ГПа в изотермическом сечении (MgO + CaSiO3)–(FeO + CaSiO3)–(SiO2 + CaSiO3). Границы субсолидусных полей обозначены тонкими линиями, а также толстыми, совпадающими с областями ограниченных (Rwd–FRwd и Aki–FAki) и неограниченных (Per–Wus) твердых растворов. Условные обозначения: периклаз MgO – Per, ферропериклаз (Mg,Fe)OssFPer, вюстит FeO – Wus, магнезиовюстит (Fe,Mg)OssMWus, неограниченные твердые растворы Per и Wus – (PerWus)ss, рингвудит Mg2SiO4Rwd, феррорингвудит – (Mg,Fe)2SiO4 (ограниченный твердый раствор Mg2SiO4 и Fe2SiO4) – FRwd, акимотоит MgSiO3Aki, ферроакимотоит – (Mg,Fe)SiO3 (ограниченный твердый раствор MgSiO3 и FeSiO3) – FAki, стишовит SiO2Sti, Са-перовскит CaSiO3CaPrv. Крестиком обозначен общий ультрабазитовый состав вещества суперплюма (в проекции).

В качестве объекта изучения структуры ликвидуса в условиях переходной зоны как вещества суперплюмов, так и ростовых сред алмазов и парагенных включений представляет интерес система MgO–FeO–CaO–SiO2 и ее изотермическое сечение (Per + CaPrv)–(Wus + CaPrv)–(Sti + CaPrv), строение субсолидуса которого представлено на рис. 6. Ликвидусные фазовые отношения раскрываются в политермическом сечении (Per + + CaPrv)70(Wus + CaPrv)30–(Sti + CaPrv)70(Wus + + CaPrv)30 (рис. 7). Экспериментальные данные при 20 ГПа по фазовым отношениям при плавлении модельной системы MgO–FeO–CaO–SiO2–Carb*, где Carb* соответствует (Na,Ca,K)-карбонатной составляющей, в ее политермическом сечении (Rwd + + CaPrv + Carb*)–(2WusSti) + CaPrv + Carb*) при соотношении указанных граничных компонентов 10/90 мас. % свидетельствуют об устойчивости ликвидусной ассоциации MWus + Sti + L при 1200–1400°С (рис. 8). При этом обнаруживается, что роль карбонатов в оксид-силикат-карбонатных системах практически нейтральна в отношении физико-химических механизмов в граничных оксид-силикатных системах.

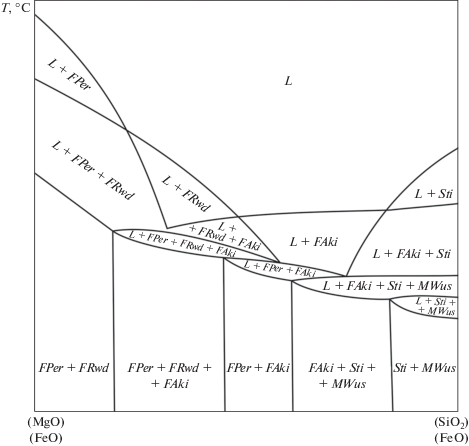

Рис. 7.

Диаграмма фазовых отношений при плавлении в политермическом сечении (Per + CaPrv)70(Wus + CaPrv)30–(Sti + CaPrv)70(Wus + CaPrv)30 системы Per–Wus–CaPrv–Sti. Перитектические реакции феррорингвудита Р1 и ферроакимотоита Р2 определяют ультрабазит-базитовую эволюцию остаточных расплавов (и общего состава системы) в режиме фракционной кристаллизации. Условные обозначения: L – расплав, также к рис. 6.

Рис. 8.

СЭМ снимки образцов, полученных в эксперименте при 20 ГПа по фазовым отношениям при плавлении системы MgO–FeO–CaSiO3–SiO2 – Carb* (Spivak et al., 2019): a – при 1200°C (ультрабазитовая ассоциация), б – при 1400°С (базитовая ассоциация). Условные обозначения: L – расплав, также к рис. 6

Граничный состав MgSiO3 представлен акимотоитом Aki, высокотемпературным полиморфом энстатита со структурой ильменита (Tomioka, Fujino, 1999), его железистая фаза FAki по данным физико-химического анализа и предварительным экспериментам участвует в перитектической реакции феррорингвудита P1 (L + FRwd + FAki + + (Per Wus)ss), затем исчезает в перитектической реакции Р2 (L + FAki + (Per Wus)ss + Sti) и, соответственно, не представлена в моновариантной котектике L + (Per Wus)ss + Sti.

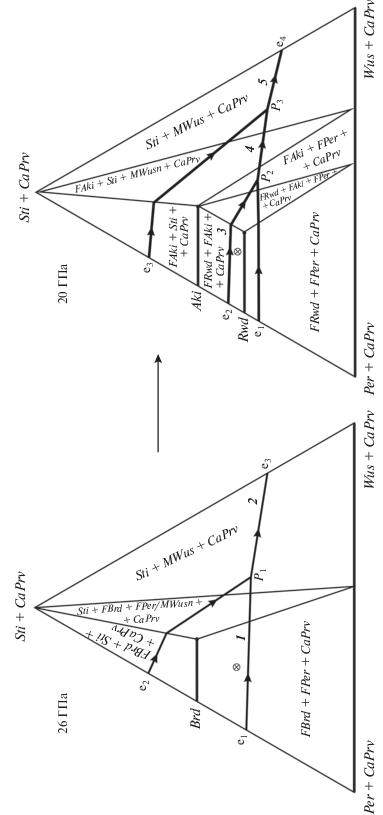

Рис. 9.

Преобразование строения ликвидуса системы MgO (Per)–FeO (Wus)–CaSiO3 (CaPrv)–SiO2 (Sti) термохимических суперплюмов нижней мантии (а) при пересечении 670-км сейсмической границы с переходной зоной (б). Границы субсолидусных полей с минеральными ассоциациями – сплошные линии (тонкие и толстые для твердых растворов). Элементы структуры ликвидуса (в проекции на субсолидусные поля) – линии со стрелками в сторону понижения температуры. Символы минеральных фаз – см. рис. 3 и 6. Крестиками обозначен общий ультрабазитовый состав суперплюма (в проекции). Цепочка элементов ликвидуса суперплюмов нижней мантии, которые контролируют их фракционную ультрабазит-базитовую эволюцию –моновариантная котектика (1) L + FPer + FBrd + CaPrv (от e1 до Р1) → (квази)-нонвариантная перитектика L + FBrd + (Wus · Per)ss + Sti + CaPrv (в точке Р1) → моновариантная котектика (2) L + MWus + Sti +CaPrv (от Р1 до е3). Не участвует моновариантная котектика L + FBrd + Sti + CaPrv (от e2 до P1). Цепочка элементов ликвидуса суперплюмов переходной зоны, которые контролируют их фракционную ультрабазит-базитовую эволюцию – моновариантная котектика L + FRwd + FAki + CaPrv (3) (от e2 до Р2) → (квази)-нонвариантная перитектика L + FBrd + FAki + (Wus∙Per)ss + CaPrv (в точке Р2) → моновариантная котектика (4) L + FAki + (Wus · Per)ss + CaPrv (от Р2 до P3) → (квази)-нонвариантная перитектика L + FAki + (Wus∙Per)ss + Sti + CaPrv (в точке Р3) → моновариантная котектика L + MWus + Sti + CaPrv (5) (от Р3 до е4). Не участвуют моновариантные котектики L + FPer + FRwd + CaPrv (от e1 до P2) и L + FAki + Sti + CaPrv (от e3 до P3).

Вероятные ультрабазитовые составы термохимических плюмов при 20 ГПа (глубина рингвудит-содержащей переходной зоны ~670–520 км) показаны крестиком на рис. 6 и 9. Они принадлежат изотермическому сечению (Per + CaPrv)–(Wus + CaPrv)–(Sti + CaPrv) триангуляционного объема Rwd (Frwdss)–Aki (FAkiss)–(PerWus)ssCaPrv поэтому их ультрабазит-базит магматическая эволюция контролируется цепочкой ликвидусных и солидусных элементов: моновариантная котектика (3) L + FRwdss + FAkiss + CaPrv → → (квази)-нонвариантная перитектика Р1 [L + + FRwdss + (FPer/MWus)ss + FAkiss + CaPrv)] → моновариантная котектика (4) [L + (FPer/MWus)ss + + FAkiss + CaPrv] → (квази)-нонвариантная перитектика Р2 [L + FAkiss + (FPer/MWus)ss+ Sti + + CaPrv] → моновариантная котектика (5) (L + + MWusss + Sti + CaPrv).

Преобразование структуры ликвидуса суперплюмов при пересечении 670-км границы между нижней мантией и переходной зоной

Исследования структуры ликвидуса системы MgO–FeO–CaO–SiO2 для условий нижней мантии (при 26 ГПа) и переходной зоны (при 20 ГПа) позволили раскрыть физико-геохимические факторы, контролирующие закономерности ультрабазитовой эволюции магматических систем восходящих суперплюмов нижней мантии при пересечении ими сейсмической границы с переходной зоной на глубине 670 км (около 23 ГПа). Эти же факторы функциональны и для частичных расплавов пород нижней мантии и переходной зоны, вмещающих вещество суперплюмов. Это обусловлено близкими ультрабазитовыми составами вещества мантии и суперплюмов, что определено особенностями их происхождения, сближающими их составы в продолжение длительных диффузионных и конвективных взаимодействий при восхождении суперплюмов.

Хотя общий состав коренных дифференцированных пород мантии может быть пиролитовым по ряду как геохимических, петрографических и минералогических, так и экспериментальны признаков, однако существование самостоятельной “родоначальной” породы пиролитового состава маловероятно. К тому же не вероятны и твердофазовые реакции дифференциации пиролита с образованием серий ультрабазит-базитовых пород магматического облика и происхождения, как, например, в случае ксенолитов верхней мантии в кимберлитах. Приемлемой представляется концепция глобального магматического океана, согласующаяся с оценками температур более 1500°С на поверхности Земли на последней стадии аккреции и более 2500°С для большей части мантии (Urey, 1952) и возможностями приобретения ультрабазитового пиролитового состава полным расплавом “магматического океана”. В этом случае в зависимости от глубин, на которых происходит кристаллизация магматического океана, формируются главные оболочки мантии с общими пиролитовыми составами, а между ними возникают сейсмически чувствительные границы на основе полиморфных переходов кристаллизующихся минералов или реакций их диспропорционирования. Концепция магматического океана исключает необходимость твердофазового перемешивания аккретированных веществ, чтобы усреднить составы оболочек, а также продавливания достаточно крупных обособленных масс расплавленного железа сквозь сильно сжатое твердое вещество всей мантии с образованием ядра Земли по сценариям, предложенным в работе (Ringwood, 1975). В условиях магматического океана эти проблемы находят естественные физико-химические решения – достаточно однородное конвективное перемешивание с участием расплавных фаз и гравитационное опускание более плотных металлических расплавов к центру планеты из полностью несмесимой силикат-металлической жидкой среды.

Данные физико-химического эксперимента и теоретического анализа позволяют раскрыть фундаментальные детали радикального топологического преобразования как структуры нижне-мантийного ликвидуса системы MgO–FeO–CaO–SiO2 термохимических суперплюмов, так и их минерального состава при перемещении к РТ‑условиям переходной зоны через 670-км сейсмическую границу (рис. 9). В результате бриджменит-содержащая структура ликвидуса вещества суперплюма в условиях нижней мантии преобразуется в рингвудит-содержащую на глубинах переходной зоны.

В этих условиях контроль фракционной эволюции суперплюмового магматизма со стороны нижне-мантийной моновариантной котектики расплав + ферробриджменит + периклаз-вюститовый твердый раствор прекращается, но продолжается в условиях переходной зоны со стороны моновариантной котектики расплав + феррорингвудит + + ферроакимотоит + периклаз-вюститовый твердый раствор и (квази)-нонвариантной перитектики расплав + феррорингвудит + ферроакимотоит + + периклаз-вюститовый твердый раствор + стишовит с реакционной потерей феррорингвудита. Далее моновариантная котектика расплав + периклаз-вюститовый твердый раствор +  ферроакимотоит + + стишовит продолжает контролировать эволюцию расплава к нонвариантной перитектике расплав + ферроакимотоит + периклаз-вюститовый твердый раствор + стишовит с реакционной потерей ферроакимотоита, после чего ультрабазит-базитовая эволюция завершается базитовыми составами на моновариантной котектике расплав + магнезиовюстит + стишовит.

Рассмотренные изменения ликвидусных структур вещества восходящих суперплюмов нижней мантии при пересечении ими сейсмической границы с переходной зоной стали возможным в результате экпериментального и физико-химического обоснования перитектической реакции ферробриджменита (Mg,Fe)SiO3 нижней мантии с образованием стишовита (Литвин, Спивак, 2019). В условиях переходной зоны ликвидусная структура суперплюмов характеризуется сопряженными перитектическими реакциями феррорингвудита (Mg,Fe)2SiO4 с образованиеми ферропериклаза (Mg,Fe)Oss и ферроакимотоита (Mg,Fe)SiO3, который в свою очередь испытывает перитектическое разложение с образованием магнезиовюстита (Fe,Mg)Oss и стишовита SiO2. Необходимо отметить, что нонвариантные точки перитектических систем не препятствуют фракционной эволюции магматических систем в отличие от нонвариантных эвтектических точек, которые как наиболее низкотемпературные элементы являются термальными барьерами для магматической эволюции.

Следует обратить внимание на то, что в сложных термобароградиентных условиях восхождения суперплюмов в области границы нижняя мантия – переходная зона определяющими являются радикальные закономерные преобразования ликвидусной структуры их определяющего ультрабазитового вещества центрадьных зон. Такие преобразования могут сопровождаться развитием процессов ультрабазит-базитовой эволюции расплавов суперплюмов, особенно, в термоградиентных периферийных зонах их контактов с веществом вмещающей мантии. Интересно, что подобные физико-геохимические факторы определяют ультрабазит-базитовую эволюцию ростовых расплавов “сверхглубинных” алмазов, которая сопровождается формированием индикаторных парагенных включений от нижне-мантийной ассоциации ферробриджменит + ферропериклаз (Litvin, Spivak, 2019; Spivak, Litvin. 2019) и феррорингвудит + ферроакимотоит переходной зоны до ассоциации магнезиовюстита и стишовита в обоих случаях.

Таким образом, физико-химические механизмы, заложенные в структурах ликвидуса, обеспечивают ультрабазит-базитовую эволюцию частично расплавленных суперплюмов в режиме фракционной кристаллизации в термоградиентных условиях нижней мантии и переходной зоны. Эти сценарии можно распространить на вещество магматических и алмазообразующих очагов на подобных глубинах.

Cтруктура ликвидуса суперплюма и вещества гранат-перидотитовой фации верхней мантии

В интервале глубин 410–150 км и, соответственно, давлений 12–5 ГПа определяющими становятся минералы гранат-перидотивой фации верхней мантии – оливин Ol (Mg,Fe)2SiO4, ортопироксен Opx (Mg,Fe)SiO3, жадеит-содержащий клинопироксен Cpx [Ca(Mg,Fe)Si2O6∙NaAlSi2O6]ss, гранат Grt (Mg,Fe,Са)3Al2Si3O12, коэсит Coe SiO2, которые принадлежат к системе MgO–FeO–CaO–Al2O3–Na2O–SiO2. При проникновении суперплюмов на эти глубины, их равновесной ликвидусной структуре должна соответствовать конфигурация, сопоставимая с верхне-мантийной в диаграмме-комплексе оливин Ol – коэсит Coe – корунд Crn - клинопироксен/омфацит Cpx/Omph (Литвин и др., 2016; Litvin, 2017). Строение данной ливквидусной структуры представлено на рис. 10 в проекции на изотермическое сечение Ol, Cpx–Crn, Cpx–Coe, Omph c элементами развертки ее тетраэдрической диаграммы-комплекса для наглядности. Эта диаграмма разделена внутренней плоскостью системы ортопироксен Opx – клинопироксен Cpx/Omph – корунд Crn на ультрабазитовую часть, состоящую из 2-х симплексов – перитектического перидотит-пироксенитового Ol–Opx–Cpx–CrnP1) и эвтектического оливин-эклогитового Ol–Cpx–Grt–CrnE1), а также базитовую, состоящую из 3-х симплексов – перитектического коэсит-ортопироксенового Coe–Opx–Omph–GrtP2), эвтектического коэсит-кианитового Coe–Ky–Omph–GrtE2) и эвтектического кианит-корундового Ky–Crn–Omph–Grt (с E3).

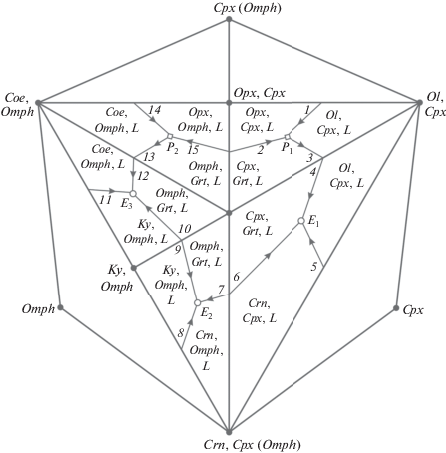

Рис. 10.

Равновесная структура ликвидуса многокомпонентной многофазовой системы оливин Ol – коэсит Coe – корунд Crn – клинопироксен/омфацит Cpx/Omph в проекции на ее изотермическое сечение гранат-перидотитовой фации верхней мантии по экспериментальным и минералогическим данным (Литвин и др., 2016). Описание и условные обозначения в тексте.

Наиболее существенным ограничением равновесной структуры ликвидуса ультрабазит-базитовой системы-комплекса Ol – (Cpx/Omph)–Coe–Crn (рис. 10) является существование термального барьера в плоскости Opx–(Cpx/Omph)–Crn, непроходимого для равновесной ультрабазит-базитовой эволюции расплавов, что определяется термальными максимумами на моновариантных котектиках L + Opx + (Cpx/Omph) и L + + (Cpx/Omph) + Grt (общих для смежных симплексов). Это обусловлено тем, что в плоскости составов пограничной системы как ультрабазитовая моновариантная котектика L + Opx + Cpx + Grt и сочлененная с нею базитовая L + Opx + Omph + Grt, так и ультрабазитовая моновариантная котектика L + Cpx + Grt + Crn и сочлененная с нею базитовая L + Omph + Grt + Crn имеют в “точках протыкания” ими плоскости составов системы Opx–Cpx/Omph–Crn температурные максимумы (т.е., “термальные барьеры”).

Таким образом, получается, что перитектические реакции ортопироксена и расплава (Литвин, 1991; Litvin et al., 2016) с образованием клинопироксена (кальциевого пироксена) (Р1) или омфацита (Р2) обеспечивают возможность эволюции расплавов только в пределах ультрабазитовых составов от оливин-ортопироксен-перидотитовой перитектики Р1 к оливин-эклогитовой эвтектике Е1, а в пределах базитовых составов от коэсит-ортопироксен-эклогитовой перитектики Р2 к коэсит-кианитовой эвтектике E2. Однако эти переходы между симплексами невозможны в равновесных условиях из-за требования постоянства любого состава системы, испытывающей фазовые превращения, в пределах ее симплекса. Показательно, что в условиях фракционной кристаллизации для перитектических симплексов с реакциями Р1 и Р2 “меж-симплексные барьеры” исчезают, чем создаются условия для изменения общих составов системы (совпадающих с составами остаточных расплавов) в сопряженные эвтектические симплексы с реакциями Е1 и Е2, соответственно.

Таким образом, перитектические реакции способны в условиях фракционной кристаллизации расширить границы эволюции ультрабазитовых магм, когда фракционная эволюция ультрабазитовых остаточных расплавов должна контролироваться следующей цепочкой ликвидусных и солидусных элементов: моновариантная котектика расплав L + оливин Ol + ортопироксен Opx + + гранат Grt → (псевдо)-нонвариантная перитектика Р1 расплав L + оливин Ol + ортопироксен Opx + клинопироксен Cpx + гранат Grt → моновариантная котектика расплав L + оливин Ol + клинопироксен Cpx + гранат Grt (общая для сопряженных ультрабазитовых симплексов) → нонвариантная эвтектика Е1 расплав L + оливин Ol + + клинопироксен Cpx + корунд Crn.

Однако в природных условиях возникает парадоксальная ситуация с реализацией этого сценария. Несмотря на открытый путь для ультрабазитовой эволюции по физико-химическому маршруту Р1Е1 в режиме фракционной кристаллизации, среди ксенолитов дифференцированных коренных пород верхней мантии наряду с ультрабазитовыми перидотитами встречаются не ультрабазитовые, а базитовые эклогиты, включая алмазоносные, а среди парагенных включений в алмазах – минералы ультрабазит-перидотитовой и базит-эклогитовой ассоциаций (MacGregor, Carter, 1970; Соболев, 1974), что проявляется даже в изотопно-геохимических данных (Galimov, 1991).

Это значит, что в природных условиях физико-химически преодолевается “меж-симплексный” термальный барьер в плоскости системы Opx–Cpx/Omph–Crn, разделительной между ультрабазитовыми и базитовыми симплексами (рис. 10). Это учтено при обосновании экспериментальной задачи, обсуждаемой ниже.

Исследованием в физико-химическом эксперименте при 6 ГПа ликвидусной структуры системы оливин Ol–жадеит Jd–диопсид Di–гранат Grt (Литвин и др., 2019) раскрыта перитектическая реакция оливина и жадеит-содержащего расплава с образованием граната (рис. 11 и 12). Потеря оливина в этой реакции расширяет границы фракционной эволюции, обеспечивая переход от ультрабазитовых составов магм к базитовым, поскольку контроль эволюции остаточных расплавов завершает цепочка ликвидусных и солидусных элементов: моновариантной кривой расплав L + оливин Ol + Di–Jd-клинопироксен (Cpx) → (квази)-нонвариантной перитектикой расплав Jd–Di-L + + оливин Ol + Di–Jd-клинопироксен (Cpx ↔ ↔ Omph) + гранат Grt → расплав JdL + Jd–Di-клинопироксен (Omph) + гранат Grt (рис. 13). Ключевым моментом является то, что в условиях фракционной кристаллизации ультрабазитовых расплавов в них повышается концентрация жадеитового компонента, который, реагируя с оливиновыми компонентами с образованием граната (Gasparik, Litvin, 1997), понижает их концентрацию в остаточных расплавах, чем эффективно дополняется фракционное удаление оливина. Фракционное повышение концентрации жадеитового компонента в остаточных расплавах (и, соответственно, в общем составе системы) сопоставимо со статистическими содержаниями жадеитового компонента в пределах от 10 до 35 мас. % в клинопироксенах ультрабазитовых перидотитов (при Na2O около ~1.2–4.2 мас. %) и от 15 до 60 мас. % в омфацитах базитовых эклогитов (при Na2O около ~2.6–6.6 мас. %) (Соболев, 1974).

Рис. 11.

СЭМ снимки образцов, полученных в эксперименте при 6 ГПа по фазовым отношениям при плавлении системы Ol–Di–Jd–Grt (Литвин и др., 2019): a – при 1400°C (ультрабазитовая перидотитовая ассоциация L + Ol + Cpx + Grt), б – при 1380°С (базитовая эклогитовая ассоциация L + Omph + Grt). Условные обозначения: L – расплав, Ol – оливин, Cpx – клинопироксен, Omph – омфацит, Grt – гранат, Opx* – закалочный метастабильный ортопироксен.

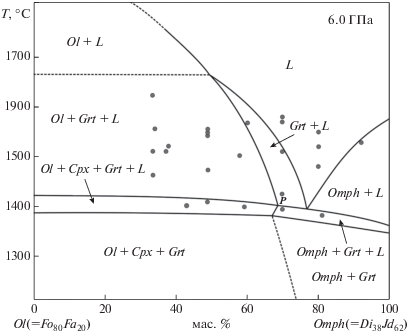

Рис. 12.

Диаграмма фазовых отношений при плавлении ультрабазит-базитовой ситемы Ol–Di–Jd–Grt в ее политермическом сечении Ol (=Fo80Fa20)–Omph (=Di38Jd62) (Литвин и др., 2019). Условные обозначения: см. рис. 11.

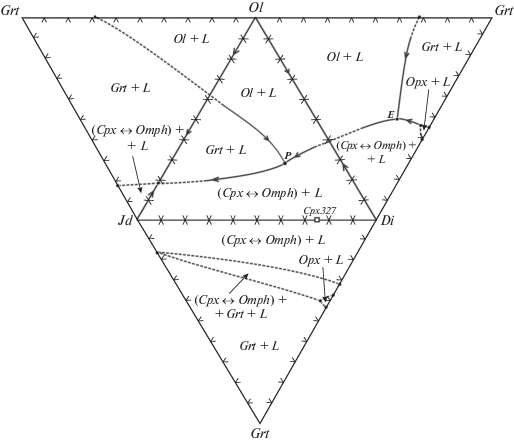

Рис. 13.

Диаграмма-развертка ликвидусных фазовых отношений тройных граничных систем ультрабазит-базитовой системы Ol–Di–Jd–Grt по экспериментальным и литературным данным.

Ожидаемо , что эти физико-химические механизмы проявляются в ультрабазит-базитовом частично расплавленном веществе суперплюмов на глубинах верхней мантии.

О ФИЗИКО-ГЕОХИМИЧЕСКИХ ПРЕВРАЩЕНИЯХ ПЛЮМОВ В МАЛОГЛУБИННЫХ ФАЦИЯХ ВЕРХНЕЙ МАНТИИ И ЛИТОСФЕРЕ

Происхождение и эволюция термохимических суперплюмов тесно связаны с вмещающим мантийным веществом, прежде всего, благодаря их совместной принадлежности по компонентам определяющего значения к физико-геохимической системе MgO–FeO–CaO–Na2O–Al2O3–SiO2. Данная система сформировалась при аккреционном накоплении массы Земли и сохранялалась в главных геотектонических событиях глобального значения в истории Земли, известных к настоящему времени (Urey, 1952, 1962; Виноградов, 1961; Wood, 19; Wilson, 1963; Хаин, 1970; Ringwood, 1975; Зоненштайн, Кузьмин,1983; Anderson, 1989; Fiquet et al., 2008; Добрецов, 2010; Кузьмин, Ярмолюк, 2016). К этим событиям принадлежат:

1) метеоритно-аккреционное накопление массы оксид-силикат-металлического минерального вещества с сопутствующим повышением глубинного давления и температуры, частичное плавление и начало формирования “глобального магматического океана”, его глубинная конвекция, начало расслоения вещества на жидкое металлическое ядро и расплавленную оксид-силикатную оболочку – в первые 50 млн лет;

2) завершение формирования магматического океана (пиролитового состава при полном плавлении), продолжение разделения полностью несмесимых металлических и оксид-силикатных компонентов, постепенное охлаждение и затвердевание магматического океана с поверхности, образование первой коры, продолжающиеся атаки астероидов, разрушавших ее, – в последующие 500 млн лет;

3) полное обособление и разделение ядра на твердую центральную часть и жидкую оболочку – к рубежу 2.7 млрд лет, постепенная кристаллизация магматического океана, согласованная с изменением РТ-параметров с глубиной, завершение глобальной твердофазовой стратификации мантии, включая слой D", с полиморфными превращениями и диспропорционированием минералов, чем создаются сейсмические границы между верхней мантией, переходной зоной и нижней мантией – к 2.0 млрд лет;

4) становление режима глобальной тектоники – эндогенная тектоническая активность в сформированных оболочках планеты в форме мобильных литосферных плит и их прогретых фрагментов-слэбов, погружающихся в мантию до границы ядро-мантия, а также мантийных термохимических суперплюмов, зарождающихся в слое D"; поверхностное перемещение литосферных плит на ранних глобально-тектонических стадиях с образованием суперконтинентов и их разрушение суперплюмами, восхождение суперплюмов до переходной зоны и верхней мантии, где они перерождаются в поля горячих точек, источников вещества малых плюмов, которые не только создают базальтовые океанические острова и плато, но и участвуют как активные факторы геохимических и петрологических взаимодействий с веществом литосферы, – от 2.0 млрд лет до настоящего времени.

О коренном веществе мантии Земли и ее глобальном магматическом океане

Общий состав мантии Земли на всех ее глубинах от ~50 до 2900 км по составам породообразующих минералов принадлежит к системе MgO–FeO–CaO–Na2O–Al2O3–SiO2 и отождествляем с химическим составом модельного ультрабазитового пиролита (Ringwood, 1975). Фазовые отношения на солидусе коренного вещества гранат-перидотитовой фации верхней мантии определяются перитектическими реакциями ортопироксена и расплава с образованием клинопироксена (в границах ультрабазитовых составов), а также оливина и жадеит-содержащего расплава с образованием граната (с ультрабазит-базитовым изменением составов). При этом реализация эволюционного изменения как ультрабазитовых, так и ультрабазит-базитовых общих составов систем возможна только в условиях фракционной кристаллизации, когда составы остаточных расплавов и вместе с ними общий состав системы непрерывно изменяются по мере фракционного удаления кристаллизующихся минералов (Литвин и др., 2019). Фракционная ультрабазит-базитовая эволюция обеспечивается также в условиях переходной зоны и нижней мантии перитектическими реакциями, соответственно, рингвудита и акимотоита, а также бриджменита с FeO-обогащенными расплавами и образованием в обоих случаях базитовых ассоциаций магнезиовюстита и стишовита. В нижне-мантийном слое D" на границе с жидким ядром Земли можно предположить возможность подобного перитектического превращения постперовскита.

Процессы фракционной ультрабазит-базитовой магматической эволюции мантийного вещества на основе перитектических реакций главных породообразующих минералов могут проявляться в различных геотектонических условиях. Коренное вещество как глубинных горизонтов мантии, так и суперплюмов отличается высоким содержанием ультрабазитовых минералов, физические условия для перитектических реакций минимизированы. При этом масштабы влияния примесных смесимых (растворимых) компонентов, включая летучие, на РТ-условия и фазовые отношения зависят от их концентраций и, вероятно, ограничены на глубинных горизонтах мантии. Однако их значение в отношении температурных режимов и степеней плавления многокомпонентных систем может заметно возрастать в малоглубинных шпинель-перидотитовой и плагиоклаз-перидотитовой фациях верхней мантии и литосфере.

Для представления о химическом составе глобального магматического океана (Anderson, 1989) показательны результаты субсолидусных экспериментов с пиролитовыми стартовыми составами до 50 ГПа (Akaogi, 2007). Они демонстрируют образование при соответствующих давлениях минеральных фаз и их ассоциаций, аналогичных минералам и дифференцированным ультрабазитовым породам верхней мантии, которые доступны для прямых аналитических исследований не только как герметические включения в алмазах, но и как ксенолиты в кимберлитах (Mathias et al., 1970; Соболев, 1974). Подобным образом экспериментальные фазы при давлениях, соответствующих глубинам переходной зоны и нижней мантии, аналогичны главным минералам герметических включений в сверхглубинных алмазах для этих мантийных оболочек (в отсутствие пород-ксенолитов). Таким образом, согласованием минералогических, петрологических и экспериментальных результатов поддерживается представление, что при полном плавлении ультрабазитового вещества мантии Земли образуются расплавы, сопоставимые по составам с пиролитовыми (Ringwood, 1975; Fiquet et al., 2008). В результате в условиях глобальной кристаллизации магматического океана становится возможным формирование глубинных мантийных оболочек из дифференцированных пород, в основной массе – ультрабазитовых.

О ФИЗИКО-ГЕОХИМИЧЕСКОЙ ЭВОЛЮЦИЯ ВЕЩЕСТВА СУПЕРПЛЮМОВ ПРИ ВОСХОЖДЕНИИ ИЗ СЛОЯ D" НА ГЛУБИНЫ ПЕРЕХОДНОЙ ЗОНЫ И ВЕРХНЕЙ МАНТИИ

Физико-геохимические условия, близкие к равновесным, могут выдерживаться продолжительное время в центральных областях восходящих суперплюмов. При этом диффузионный и конвективный обмен с вмещающей нижней мантией ограничен, повидимому, термоградиентным пограничным слоем между суперплюмом и мантией как в его головной, так и хвостовой частях.

С уменьшением глубины в режиме понижения и давления и температуры могут активизироваться перитектические реакции и, соответственно, процессы ультрабазит-базитовой эволюции в краевых зонах суперплюмов с температурными градиентами, пространство для режимов фракционной кристаллизации при этом расширяется. В этих условиях возможно относительное обогащению вещества суперплюмов легкоплавкими железистыми и щелочными компонентами по отношению к вмещающему веществу мантии, что ведет к возрастанию степени плавления ультрабазитового вещества суперплюмов и, соответственно, массы оливин-нормативных коматиитовых и бальтовых магм. Эти эффекты могут усиливаться при повышении концентрации легкоплавких Na- и Fe-компонентов, а также летучих системы С–О–Н.

О физико-геохимических превращениях вещества суперплюмов при формировании полей горячих точек

По сейсмотомографическим оценкам (Кузьмин и др., 2016) критический момент в эволюции суперплюмов может наступать, вероятно, на глубинах от переходной зоны до малоглубинных фаций верхней мантии при совпадении определенных факторов физико-геохимического и физико-тектонического контроля. В экспериментах при 3–7 ГПа показано первичное выплавление из гранатового перидотита с пиролитовым составом коматиитовых магм, при этом реститы подобны океаническим перидотитам (Walter, 1998). К главным физико-химическим фактором можно отнести способность к выплавлению больших объемов маловязких оливин-базальтовых расплавов в ультрабазитовом веществе суперплюмов и их фракционная эволюция, рассмотренная на примере Гавайских толеитов (Сlague et al., 1995; Presnal, 1999) (степень плавления возрастает с понижением давления, с повышением содержания летучих компонентов, с активизацией ультрабазит-базитовой магматической эволюции, вплоть до образования кварц-нормативных толеитовых базальтов из оливин-толеитовых).

С процессами плюмовой тектоники связывается образование горячих полей мантии, которые были определены благодаря тому, что вулканически активный очаг магмы (“горячая точка”) может достаточно долго находиться в фиксированной позиции под перемещающейся над ним литосферной плитой, в результате формируются линейные цепочки плюмовых вулканов внутри литосферных плит (Wilson, 1963), как, например, в случае Гавайско-Императорского хребта в Тихом океане (Morgan, 1972). В комплексе главных физико-тектонических факторов необходимо выделить те, которые способствуют распределению больших объемов расплавов из головных частей суперплюмов (Campbell, 2005) в “горячих полях” как совокупности локализованных магматических очагов, способных осуществить подъем больших масс оливин-базальтовых расплавов на поверхность как океанической, так и континентальной литосферы. Среди таких факторов – относительное возрастание внутреннего давления в головной части суперплюма на определенной глубине, ослабление боковой поддержки расплавленным базальтовым массам со стороны вмещающих пород, противодействие прочных пород кровли и способность малых плюмов формировать локальные магматические очаги у подошвы литосферы и преодолевать ее при совместном воздействии баротермических и химических факторов.

Участие вещества плюмов в генезисе пород литосферы раскрываются различными методами, включая сейсмотомографические (Condie, 2001). В итоге на поверхности океанической литосферы маловязкие оливин-базальтовые расплавы формируют острова и масштабные океанические плато, составы базальтов которых наименее затронуты вторичными изменениями и в наибольшей степени приближены к материнским расплавам горячих точек и малых плюмов. Сейсмотомографически в истории Земли выявлено 47 горячих точек в пределах 4 “горячих полей мантии”, связанных с активностью Африканского, Тихоокеанского, Центрально-Азиатского и Тасманского суперплюмов, при этом обоснована их связь с современным вулканизмом. Более сложные физико-геохимические взаимодействия установлены для континентальной литосферы.

Таким образом, составы первичных расплавов, производных вещества суперплюмов в условиях верхней мантии, соответствуют оливин-нормативным коматиитам и оливиновым базальтам, которыми сложены океанические острова и лавовые плато. Условия и механизмы первичного выплавления оливиновых базальтов в ультрабазитовом веществе верхней мантии, возможные вариации их составов, а также их ультрабазит-базитовая эволюция с образованием кварцевых толеитов могут быть раскрыты в физико-химическом эксперименте.

О физико-геохимических процессах в базальтовых расплавах малых плюмов при формировании океанических островов и плато

Составы магм “горячих точек” раскрываются высоко-магнезиальными коматиитами и базальтами океанических островов и плато, так как они относительно слабо изменены процессами взаимодействия с коренным веществом океанической литосферы в отличие от их внутриплитовых извержений. Предполагалось, что формирование океанических базальтовых плато (Северно-Атлантическая провинция, Гавайский архипелаг и др.) связано с извержениями головной части суперплюмов, тогда как за образование океанических островов может быть ответственна хвостовая часть плюма при отсутствии головной (Campbell, 2005). Однако ультрабазитовые расплавы “горячих точек” могли испытывать фракционную ультрабазит-базитовую эволюцию их составов с образованием кварцевых толеитовых базальтов на любом участке их перемещения на поверхность океанической литосферы или континентальных плит. Диаграмма-комплекс составов базальтовой системы оливин (Mg,Fe)2SiO4 (Ol)–нефелин NaAlSiO4 (Ne)–кварц SiO2 (Qtz)–клинопироксен [Ca(Mg,Fe)Si2O6 ∙ NaAlSi2O6]ss (Cpx) (рис. 14), построенная с использованием обобщенной диаграммы упрощенной базальтовой системы при 1 атм. (Yoder, Tilley, 1962), представляет собой совокупность элементарных диаграмм-симплексов: оливин-нефелиновых базальтов Ol–Ne–плагиоклаз (NaAlSi3O8 ∙ CaAl2Si2O8)ss (Pl)–Cpx, оливин-толеитовых базальтов Ol–PlOpx (Mg,Fe)SiO3Cpx и кварц-толеитовых базальтов Opx–Pl–Qtz–Cpx (каждый симплекс может быть носителем лишь одной нонвариантной 5-фазовой точки – эвтектической или перитектической). Внутренние пограничные системы Ol–Pl–Cpx и Opx–Pl–Cpx являются барьерами между смежными симплексами для эволюционных изменений составов системы в условиях равновесной кристаллизации за пределы исходного симплекса; однако такие изменения общего состава системы возможны для перитектического симплекса только в режиме фракционной кристаллизации. Ликвидусные фазовые отношения базальтовой системы как многокомпонентной многофазовой системы не исследованы в физико-химическом эксперименте. На основе предварительных оценок упрощенных базальтовых систем в работе (Yoder, 1976) обсуждалась возможность при 1 атм. реакции форстерита и альбит-содержащего расплава в нонвариантной перитектической точке L + Fo + En + Di + Ab (ультрабазитового симплекса Fo–En–Di– Ab) с выходом к моновариантной котектике L + En + Di + Ab и достижением нонвариантной эвтектики L + Qtz + En + Di + Ab (базитового симплекса Qtz–En–Di–Ab). Можно ожидать, что в многокомпонентной базальтовой системе на основе данной реакции становится возможным преодоление межсимплексного барьера в пограничной системе Opx–Pl–Cpx с реализацией в режиме фракционной кристаллизации ультрабазит-базитовой эволюции базальтового магматизма малых плюмов. О реальности такого рода процессов однозначно свидетельствуют дифференцированность и сосуществование щелочно-оливиновых и оливиновых базальтов с базитовыми кварцевыми толеитами океанических островов (Коваленко и др., 2006).

Рис. 14.

Схематическая диаграмма-комплекс составов базальтовой системы Ol–Ne–Cpx–Qtz как совокупность симплексов – ультрабазитовых щелочно-базальтового Ol–Ne–Cpx–Pl и оливин-толеитового Ol–Pl–Cpx–Opx, а также базитового Opx–Pl–Cpx–Qtz. Символы минералов: Ol – оливин, Opx – ортопироксен, Cpx – клинопироксен, Ne – нефелин, Pl – плагиоклаз, Qtz – кварц.

Перитектические реакции ультрабазитовых минералов в условиях фракционной кристаллизация обеспечивают полное исчезновение определяющего ультрабазитового минерала и появление базитового.

Об активности горячих точек и малых плюмов в континентальной литосфере свидетельствуют рифты, протяженные пояса даек, области траппов, магматических плато (Джос, Нигерия); на окраинах континентов и в зонах коллизии – горячая точка Йеллоустона, платобазальты Тибета. В этих случаях характерным является высоко-Mg и высоко-Ti субщелочной и щелочно базальтовый магматизм. К геологическим критериям связи пород литосферы с горячими точками мантии отнесена устойчивая согласованность составов пород с мантийным иcточниками не только пространственная, так и в геологическом времени (Коваленко и др., 2006). C плюмами связано формирование ультрабазит-базитовых комплексов с благороднометальной минерализацией.

ЗАКЛЮЧИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

Многокомпонентная многофазовая система MgO–FeO–CaO–Na2O–Al2O3–SiO2 мантии Земли является универсальной в главных эпизодах ее физико-геохимической и геотектонической истории. Это заложено первоначально в метеоритно-аккреционных процессах формирования ее оксид-силикат-металлического вещества. Плавление исходно неоднородного вещества планеты сопровождалось как физико-химическим разделением металличесих и оксид-силикатных расплавов в силу их полной жидкостной несмесимости, так и гравитационным стягиванием металлических тел к центру планеты с их объединением в ядро. При этом оксид-силикатные расплавы конвективно перемешивались с усреднением их общего пиролитового химического состава на основе системы MgO–FeO–CaO–Na2O–Al2O3–SiO2, создавая глобальный магматический океан. В результате его кристаллизации сложилась мантия Земли с общим пиролитовым химическим составом на всех глубинах, но разделенная на оболочки в соответствии с РТ-зависимостью физических и физико-химических свойств ее минеральных фаз в широких дапазонах взаимосвязанных давлений и температур (до 130 ГПа и 2600°С на 2900-км границе с ядром). Структура ликвидуса системы системы MgO–FeO–CaO–Na2O–Al2O3–SiO2, которая зависит от минерального состава мантийных оболочек, определяет закономерности кристаллизации и ультрабазит-базитовой эволюции магматических оксид-силикатных и алмазообразующих оксид-силикат-карбонатных расплавов локальных мантийных очагов различной глубинности (Litvin, 2017; Spivak, Litvin, 2019).

“Давно признано … значение физико-химических превращений в недрах Земли, но они неразрывно связаны с изучением геодинамических процессов. Поэтому геохимическая модель может быть построена только на основе геодинамики…” (Добрецов, 2010).

Работа выполнена при финансовой поддержке Программы Президиума РАН I.08.П “Физика конденсированных сред и материалы нового поколения”, а также тематических проектов ИЭМ РАН АААА-А13-118020590140-7 и АААА-А18-118021990093-9.
