Известия РАН. Серия физическая, 2021, T. 85, № 7, стр. 967-973
Влияние электроимпульсной обработки при растягивающем напряжении на свойства быстрозакаленного сплава Ti50Ni20Cu30
А. В. Шеляков 1, *, Н. Н. Ситников 1, 2, И. А. Залетова 1, 2, К. А. Бородако 1
1 Федеральное государственное автономное образовательное учреждение высшего образования
“Национальный исследовательский ядерный университет “МИФИ”
Москва, Россия
2 Государственный научный центр Российской Федерации – федеральное государственное унитарное предприятие “Исследовательский центр имени М.В. Келдыша”
Москва, Россия
* E-mail: alex-shel@mail.ru
Поступила в редакцию 25.01.2021
После доработки 25.02.2021
Принята к публикации 29.03.2021
Аннотация
Аморфные ленты из быстрозакаленного сплава квазибинарной системы TiNi–TiCu с содержанием меди 30 ат. % были кристаллизованы методом электроимпульсной обработки с варьируемой длительностью воздействия в диапазоне от 1 до 100 мс при внешнем растягивающем напряжении до 250 МПа. Показано, что формируемая биморфная структура из столбчатых и крупных кристаллов имеет значительные отличия по сравнению с быстрозакаленным сплавом с 25 ат. % меди. Увеличение растягивающего напряжения практически не влияет на фазовый состав и микроструктуру сплава, но в то же время вызывает уменьшение критических температур мартенситного превращения.
ВВЕДЕНИЕ
Известно, что сплавы системы Ti–Ni с близким к эквиатомному составом обладают наилучшими характеристиками эффектов памяти формы (ЭПФ) и сверхупругости, благодаря чему нашли широкое применение в таких областях техники как приборостроение, аэрокосмическая техника, энергетика биомедицина, робототехника [1–4]. С целью миниатюризации устройств, создания быстродействующих микро- и, возможно, наноустройств на основе сплавов с ЭПФ, становится актуальным получение тонкомерных микро- и нанокристаллических материалов с узким температурным гистерезисом. Однако относительно широкий гистерезис (около 30°C) мартенситного превращения (МП) в сплаве Ti–Ni и плохая деформируемость этого сплава стимулирует его легирование третьим элементом. Замена никеля медью (более 10 ат. %) существенно сужает гистерезис МП, ширина которого уменьшается с увеличением содержания меди [5–7], а технология быстрой закалки из расплава позволяет получать сразу же в одном акте тонкие ленты из сплавов квазибинарной системы TiNi–TiCu [8], благодаря чему эти сплавы являются привлекательным материалом для создания микроактюаторов [9, 10].
Ранее было установлено, что наилучшими характеристиками обладают сплавы TiNiCu, кристаллизованные из аморфного состояния, причем аморфизация достигается в сплавах с высоким содержанием меди (более 20 ат. %) при скорости охлаждения расплава около 106 К/с [4, 8, 11]. Для использования аморфных сплавов в качестве функциональных материалов с ЭПФ необходимо кристаллизовать сплавы с помощью термообработки. Кристаллизация аморфного состояния сопровождается конкуренцией механизмов зарождения и роста различных кристаллических фаз при постоянно изменяющихся условиях химического окружения атомов в зоне превращения. В последнее время многими исследованиями показано, что фазовый состав, морфология и средний размер зерна кристаллизованных из аморфного состояния сплавов сильно зависит от условий кристаллизации. Отжиг со сверхвысокой скоростью нагрева (например, электроимпульсная обработка) показал значительные преимущества по сравнению с традиционной изотермической термообработкой во многих аспектах [12]. Электрические импульсы высокой плотности вызывают структурные перестройки в металлах и сплавах, такие как динамическая рекристаллизация, перемещения дислокаций, измельчение зерна и образование ориентированных микроструктур, что может приводить к значительному улучшению физико-механических свойств материалов. В частности, показано, что электроимпульсная обработка способствует улучшению характеристик ЭПФ и сверхупругости в сплавах на основе TiNi [13–16]. Недавно было установлено [17], что высокоскоростной электроимпульсный отжиг с длительностью воздействия 10 мс обеспечивает яркое проявление ЭПФ в сплавах системы TiNi–TiCu с содержанием меди до 38 ат. %, которые после изотермического отжига становятся хрупкими и не способны проявлять ЭПФ. Кроме того, сочетание пропускания импульсов тока высокой плотности с дополнительными внешними воздействиями, например, с приложением к образцу внешней нагрузки, дает возможность формировать структуры с необычными свойствами за счет активации процессов нуклеации и роста кристаллов. В [18] показано, что электроимпульсная обработка с растягивающим напряжением быстрозакаленного сплава системы TiNi–TiCu с содержанием меди 25 ат. % приводит к созданию кристаллических структур, значительно отличающихся от структуры, формируемой изотермическим или электроимпульсным отжигом без нагрузки. В данной работе рассматривается влияние увеличения содержания меди на эти процессы. С этой целью проведено исследование структуры и мартенситных превращений в сплаве TiNiCu с 30 ат. % Cu в зависимости от длительности электроимпульсной термообработки и величины внешнего растягивающего напряжения.
МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ
Сплав квазибинарной интерметаллической системы TiNi–TiCu с содержанием меди 30 ат. %, соответствующим пределу растворимости меди в TiNi, был получен быстрой закалкой из расплава при скорости охлаждения 106 К/с в виде ленты со средней толщиной около 40 мкм [19, 20].
Образцы сплава подвергались высокоскоростной электроимпульсной термообработке, заключающейся в пропускании через образец короткого импульса электрического тока с заданными значениями длительности и амплитуды, обеспечивающими нагрев образца до температуры кристаллизации за счет выделения джоулева тепла [21]. Обработка лент проводилась с помощью специальной лабораторной электроимпульсной установки, как в свободном состоянии, так и в присутствии внешнего растягивающего напряжения, величина которого могла прецизионно варьироваться. Таким образом была получена серия экспериментальных образцов быстрозакаленного сплава Ti50Ni20Cu30 с временами воздействия в диапазоне от 1 до 100 мс и при растягивающем напряжении от 0 до 250 МПа.
Рентгеноструктурный анализ проводился по фокусировке Брэгга–Брентано с использованием гибридного монохроматора на дифрактометре PANalytical Empyrean в СuKα излучении.
Микроструктуру поперечного сечения лент изучали с использованием сканирующего электронного микроскопа (СЭМ) FEI Quanta 600 FEG. Металлографические поперечные шлифы лент были изготовлены на оборудовании Buehler [21] Последнюю ступень полировки проводили с использованием суспензии с абразивом зернистостью 50 нм. Для дополнительного проявления структуры использовалось травление полированной поверхности раствором HF(10%) + + H2NO3(20%) + H2O(70%).
Определение температурных интервалов фазовых превращений в образцах осуществляли методом дифференциальной сканирующей калориметрии (ДСК) с использованием калориметра STA 449 F1 Jupiter.
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ
Электронно-микроскопические исследования поперечного сечения образцов в исходном состоянии после закалки не выявили в пределах разрешения СЭМ присутствия каких-либо структурных элементов, в том числе кристаллитов, ни на поверхности, ни в объеме ленты (рис. 1а), т.е. СЭМ-изображения демонстрируют полностью аморфную структуру. На рентгеновских дифрактограммах ленты наблюдается размытое аморфное гало в области 2θ = 38–45 градусов (рис. 1б), что свидетельствует о рентгеноаморфном состоянии сплава. При нагреве в ДСК калориметре вплоть до температуры 400°С в образцах не обнаружено каких-либо пиков фазовых превращений (рис. 1в). Дальнейший нагрев выше температуры расстеклования (406.5°С) приводит к одностадийной кристаллизации сплава при температуре 428.0°С с выделением теплоты 30.2 Дж ⋅ г–1. Полученные данные находятся в хорошем согласии с результатами работ [19–21].
Результаты рентгеноструктурного фазового анализа показали, что после электроимпульсной кристаллизации как в свободном состоянии (без внешней нагрузки), так и в случае приложения растягивающего напряжения, все образцы сплава при комнатной температуре находятся полностью в мартенситном состоянии с орторомбической структурой В19 (типа AuCd), что следует из полученных рентгеновских дифрактограмм, на которых наблюдаются только рефлексы фазы В19 (рис. 2). Варьирование длительности электроимпульсной обработки в диапазоне от 1 до 100 мс и рост величины напряжения до 250 МПа не приводит к заметному изменению фазового состава сплавов. Установлено, что при нагреве выше температуры конца обратного МП Aк сплавы переходят в аустенитное состояние, характеризуемое интенсивными пиками кубической фазы В2 (типа CsCl), а при охлаждении ниже температуры прямого МП Мк возвращаются в мартенситное состояние, т.е. в них происходит МП В19 ↔ В2. В то же время следует отметить, что увеличение напряжения растяжения более 250 МПа приводит к разрушению (разрыву) ленты в процессе термообработки. Это может быть связано с тем, что, во-первых, при достижении определенной температуры наступает сильное охрупчивание образцов, приводящее к их разрушению, не достигнув предела текучести, а, во-вторых, образцы могут иметь неоднородную геометрию (неравномерная толщина и ширина, неровные края, продольное коробление), которая формируется в процессе закалки из расплава.

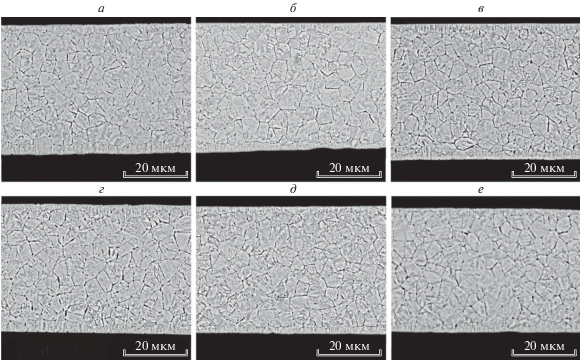

СЭМ-исследования микроструктуры образцов сплава в поперечном сечении после электроимпульсной кристаллизации в свободном состоянии выявило биморфную структуру из столбчатых кристаллов вблизи поверхности и крупных кристаллов в объеме ленты со средним размером 5–7 мкм (рис. 3а). Столбчатые кристаллы с обеих сторон ленты прорастают внутрь на разную глубину, при этом формируется неровная граница раздела с кристаллами из внутренней части ленты. Аналогичная неоднородная структура в результате электроимпульсного воздействия наблюдалась в быстрозакаленном сплаве системы TiNi–TiCu с 25 ат. % меди [18], однако высота столбчатых кристаллов, также как и размер крупных кристаллов, была в несколько раз больше. Эта разница может объясняться различной структурой аморфного состояния, в частности, количества дефектов, “вмороженных” центров кристаллизации, в зависимости от содержания меди.
Приложение к образцам растягивающего напряжения до 250 МПа в процессе термообработки не приводит к заметным изменениям в структуре сплава с содержанием меди 30 ат. % (рис. 3б–3г). Это резко контрастирует с результатами, полученными для сплава с 25 ат. % меди [18], когда рост величины растягивающего напряжения вызывал увеличение высоты столбчатых кристаллов настолько, что это приводило к формированию областей, в которых отсутствовали внутренние кристаллы, а столбчатые кристаллы соприкасались в центральной части ленты. Таким образом, напряжение растяжения при электроимпульсной обработке сплава с 25 ат. % меди в большей степени стимулирует зарождение и рост столбчатых кристаллов от поверхностей, чем образование зародышей во внутренней части ленты. Отсутствие этого эффекта в сплаве с 30 ат. % меди может быть связано с тем, что увеличение содержания меди способствует большей степени аморфизации сплавов, в том числе в приповерхностных областях ленты, по сравнению со сплавом с 25 ат. % меди происходит выравнивание аморфной структуры сплавов. Поэтому можно считать, что скорость зарождения кристаллов, также как и скорость роста кристаллической фазы, практически не отличаются вблизи поверхности и в объеме ленты. Этим же обстоятельством объясняется и слабое влияние длительности электроимпульсной обработки на процессы структурообразования в сплаве с 30 ат. % меди (рис. 3д, 3е).
Изучение характера МП, а также определение характеристических температур и энтальпии МП в полученных образцах проводилось методом ДСК. Для этого были выполнены ДСК измерения в циклах нагрева и охлаждения в температурном интервале от 20 до 100°С со скоростью 2.5°С/мин. После электроимпульсной кристаллизации в присутствии внешнего растягивающего напряжения в образцах всех сплавов в температурном интервале от 50 до 75°С наблюдаются характерные пики поглощения (при нагреве) и выделения (при охлаждении) тепла, характеризующие полиморфное МП В2 ↔ В19 (рис. 4). ДСК-кривые получены с варьированием длительности воздействия импульса тока и величины напряжения растяжения, определенные из них значения температур начала и конца прямого и обратного МП (Mн, Mк, Aн и Aк, соответственно) и энтальпии превращения H представлены в табл. 1.
Таблица 1.
Режим кристаллизации | Mн, °С | Mк, °С | Aн, °С | Aк, °С | HМ, Дж ⋅ г–1 | HА, Дж ⋅ г–1 |
---|---|---|---|---|---|---|
1 мс, 0 МПа | 65.6 | 51.9 | 59.0 | 71.0 | 9.7 | –10.0 |
1 мс, 50 МПа | 62.4 | 54.3 | 59.0 | 68.0 | 10.1 | –10.2 |
1 мс, 150 МПа | 66.0 | 54.6 | 60.3 | 70.8 | 9.4 | –10.1 |
1 мс, 250 МПа | 65.1 | 56.5 | 61.5 | 69.7 | 9.8 | –9.6 |
10 мс, 0 МПа | 66.7 | 58.8 | 64.2 | 72.4 | 9.8 | –10.1 |
10 мс, 50 МПа | 63.5 | 53.2 | 56.5 | 68.0 | 9.2 | –10.0 |
10 мс, 150 МПа | 62.0 | 53.2 | 56.5 | 67.3 | 9.0 | –10.2 |
10 мс, 250 МПа | 59.5 | 53.5 | 54.3 | 65.3 | 8.0 | –10.0 |
100 мс, 0 МПа | 63.1 | 53.0 | 56.2 | 68.0 | 7.0 | –8.1 |
100 мс, 50 МПа | 65.1 | 57.3 | 61.8 | 70.2 | 10.1 | –10.2 |
100 мс, 150 МПа | 65.2 | 53.8 | 58.8 | 69.7 | 9.6 | –9.6 |
Как можно видеть, в основном сплавы демонстрируют одностадийные пики выделения и поглощения тепла, что подтверждает протекание обратимых МП в сформировавшейся практически однородной структуре. Однако в некоторых образцах наблюдаются двухстадийные пики выделения и поглощения тепла после кристаллизации как в свободном состоянии, так и под нагрузкой. Такой характер протекания МП, очевидно, является следствием существования кристаллов разной морфологии в структуре образцов (рис. 3). Наиболее заметное бимодальное разделение пиков наблюдается в образцах после режимов обработки: 10 мс, 50 МПа; 1 мс, 150 МПа; 100 мс, 150 МПа. Обращает на себя внимание смещение интервалов МП в область более низких температур и, соответственно, уменьшение критических температур МП на несколько градусов после кристаллизации под нагрузкой по сравнению с кристаллизацией в свободном состоянии, которое, вероятно, связано с тем, что растяжение вызывает заметные сдвиговые напряжения в сплавах и способствует формированию преимущественной ориентации мартенситных вариантов. В то же время, следует отметить, что не выявлено однозначного влияния длительности электроимпульсной обработки на значения критических температур МП. Кроме того, заслуживает внимания тот факт, что энтальпия превращения достигает 10 Дж ⋅ г–1 и практически не зависит от режима термомеханической обработки. Такое значение энтальпии превращения свидетельствует о высоком потенциале полученных образцов сплавов как функциональных материалов с эффектом памяти формы.
ЗАКЛЮЧЕНИЕ
Образцы сплава квазибинарной системы TiNi–TiCu с содержанием меди 30 ат. %, полученного методом быстрой закалки из расплава в виде аморфных лент толщиной около 40 мкм, были подвергнуты электроимпульсной кристаллизации с варьируемой длительностью воздействия в диапазоне от 1 до 100 мс. Термообработка проводилась в свободном состоянии и при внешнем растягивающем напряжении до 250 МПа. Для исследования структуры и фазовых превращений в сплаве использовались методы сканирующей электронной микроскопии, рентгеноструктурного анализа и дифференциальной сканирующей калориметрии.
Установлено, что во всех образцах формируется однофазная кристаллическая структура с аустенитной фазой В2, которая при охлаждении превращается в мартенситную фазу В19 в результате мартенситного превращения (МП) В19 ↔ В2. Варьирование длительности электроимпульсной обработки и величины растягивающего напряжения не приводит к заметному изменению фазового состава сплавов.
Показано, что формируемая микроструктура образцов сплава в поперечном сечении является биморфной, состоящей из столбчатых кристаллов вблизи поверхности и крупных кристаллов в объеме ленты, как это было установлено ранее в сплаве с 25 ат. % меди, однако высота столбчатых кристаллов, также как и размер крупных кристаллов, в несколько раз меньше. Кроме того, в отличие от сплава с 25 ат. % меди, увеличение растягивающего напряжения и изменение длительности электроимпульсной обработки практически не влияет на микроструктуру образцов, что, по-видимому, связано с большей степенью аморфизации, обуславливающей близость скоростей зарождения и роста кристаллической фазы около поверхности и в объеме ленты.
При термоциклировании образцов, в температурном интервале от 50 до 75°С наблюдается полиморфное мартенситное превращение В2 ↔ В19. При этом в некоторых образцах выявлены двухстадийные пики выделения и поглощения тепла, что является следствием существования кристаллов разной морфологии в структуре сплава. Растягивающее напряжение вызывает уменьшение критических температур мартенситного превращения на несколько градусов. Энтальпия превращения достигает 10 Дж ⋅ г–1, что свидетельствует о высоком потенциале полученных образцов сплавов как функциональных материалов с эффектом памяти формы.
Работа выполнена при финансовой поддержке РНФ (проект № 19-12-00327).
Список литературы
Kohl M., Ossmer H., Gueltig M. et al. // SMST. 2018. V. 4. P. 127.
Sun L., Huang W.M., Ding Z. et al. // Mater. Design. 2012. V. 33. P. 577.
Otsuka K., Ren X. // Prog. Mater. Sci. 2005. V. 50. P. 511.
Jani J.M., Leary M., Subic A., Gibson M.A. // Mater. Des. 2014. V. 56. P. 1078.
Kang S.W., Lim Y.M., Lee Y.H. et al. // Scr. Mater. 2010. V. 62. P. 71.
Chang S.H., Wu S.K., Kimura H. // Intermetallics. 2007. V. 15. P. 233.
Nam T.H., Saburi T., Kawamura Y. et al. // Mater. Trans. JIM. 1990. V. 31. P. 959.
Shelyakov A.V., Matveeva N.M., Larin S.G. In: Shape memory alloys: fundamentals, modeling and industrial applications. Canadian Inst. of Mining, Metallurgy and Petrolium, 1999. P. 295.
Morgiel J., Cesari E., Pons J. et al. // J. Mater. Sci. 2002. V. 37. P. 5319.
Nespoli A., Besseghini S., Pittaccio S. et al. // Sens. Actuat. 2010. V. A 158. P. 149.
Senkovskiy B.V., Usachov D.Yu., Fedorov A.V. et al. // J. Alloys Comp. 2012. V. 537. P. 190.
Sheng Y., Hua Y., Wang X. et al. // Materials. 2018. V. 11. Art. No. 185.
Zhu R.F., Tang G.Y., Shi S.Q. et al. // Appl. Phys. A. 2013. V. 111. P. 1195.
Delville R., Malard B., Pilch J. et al. // Acta Mater. 2010. V. 58. P. 4503.
Cao W.H., Zhang J.L., Shek C.H. // Mater. Sci. Technol. 2013. V. 29. P. 1135.
Zhu R.F., Liu J.N., Tang G.Y. et al. // J. Alloys Comp. 2014. V. 584. P. 225.
Shelyakov A., Sitnikov N., Khabibullina I. et al. // Mater. Lett. 2019. V. 248. P. 48.
Хабибуллина И.А., Шеляков А.В., Ашмарин А.А. и др. // МиТОМ. 2021. № 5.
Шеляков А.В., Ситников Н.Н., Хабибуллина И.А. и др. // ФТТ. 2020. Т. 62. № 6. С. 829; Shelyakov A.V., Sitnikov N.N., Khabibullina I.A. et al. // Phys. Sol. St. 2020. V. 62. No. 6. P. 937.
Shelyakov A.V., Sevryukov O.N., Sitnikov N.N. et al. // J. Phys. Conf. Ser. 2020. V. 1686. Art. No. 012056.
Sitnikov N.N., Shelyakov A.V., Khabibullina I.A. et al. // IOP Conf. Ser. Mater. Sci. Engin. 2020. V. 770. Art. No. 012088.
