Микроэлектроника, 2023, T. 52, № 5, стр. 354-366

Защитные свободновисящие пленки для установок проекционной литографии экстремального ультрафиолетового диапазона

С. Ю. Зуев 1, А. Я. Лопатин 1, В. И. Лучин 1, Н. Н. Салащенко 1, Н. Н. Цыбин 1, *, Н. И. Чхало 1

1 Институт физики микроструктур РАН – филиал Федерального государственного бюджетного научного учреждения “Федеральный исследовательский центр Институт прикладной физики им. А.В. Гапонова-Грехова Российской академии наук”
603087 Нижегородская область, Кстовский район, д. Афонино, ул. Академическая, 7, Россия

* E-mail: tsybin@ipmras.ru

Поступила в редакцию 20.06.2023
После доработки 20.07.2023
Принята к публикации 20.07.2023

Полный текст (PDF)

Аннотация

Рассмотрены варианты структур свободновисящих пленок с высоким коэффициентом пропускания на длине волны 13.5 нм, которые разрабатывались для использования в установках проекционной экстремальной ультрафиолетовой (ЭУФ) литографии в качестве защитных и фильтрующих элементов. Основное внимание уделено наиболее проблемным с точки зрения изготовления и требований, предъявляемых к их характеристикам, сверхтонким свободновисящим пленкам (пелликлам), устанавливающимся перед маской (фотошаблоном) в современных ЭУФ сканерах и служащим для защиты поверхности маски от попадания загрязнений. Проведено сравнение основных подходов, которые используются при изготовлении сверхтонких свободновисящих пленок большой апертуры. Дан краткий обзор исследований, посвященных разработке пелликлов с высоким коэффициентом пропускания на длине волны 11.2 нм, которая может стать рабочей длиной волны для будущей ЭУФ литографии.

Ключевые слова: экстремальный ультрафиолетовый диапазон, проекционная литография, свободновисящая пленка, пелликл, абсорбционный фильтр

1. ВВЕДЕНИЕ

Для защиты от загрязнений поверхности фотошаблона в установках оптической проекционной литографии с начала 80-х гг. прошлого века применяются пленочные экраны [1, 2], которые в англоязычной литературе называются pellicle (название происходит от латинского слова pellicula, являющееся уменьшительным от pellis – кожа).

Пелликл представляет собой прозрачную для излучения мембрану, располагающуюся на расстоянии нескольких миллиметров над рабочей поверхностью маски-фотошаблона и служащую барьером, препятствующим попаданию на поверхность маски пылинок или иных загрязнений (рис. 1). Осевшие же на поверхность пелликла частицы оказываются вне предметной плоскости, а потому при небольших размерах не оказывают негативного влияния на формируемое изображение маски на фоторезисте.

Рис. 1.

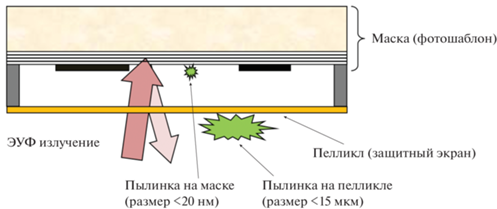

Схематичное изображение отражательной маски (фотошаблона) и защитного экрана (пелликла), применяемых в установках проекционной ЭУФ литографии.

Особенно важно применение пелликлов при производстве логических микросхем, для изготовления которых требуются сотни технологических операций, – появление дефекта хотя бы при одной из операций ведет к неработоспособности всей микросхемы и, как следствие, к значительным финансовым издержкам.

Концепция пелликла не нова и была реализована в природе: глаз большинства позвоночных животных снабжен прозрачной для видимого света роговицей, располагающейся вне фокуса и являющейся защитной оболочкой [3].

Прозрачные, с пропусканием более 99%, фторполимерные пленки толщиной около 830 нм [4, 5] применяются для защиты фотошаблона от загрязнений в литографических установках, работающих на длине волны 193 нм. Вследствие высокого коэффициента пропускания искажения волнового фронта, связанные с введением в оптическую схему литографа пелликла, минимальны [6].

Начавшиеся в 2001 г. в компании ASML (Нидерланды) работы по разработке прототипа сканера, работающего в экстремальном ультрафиолетовом (ЭУФ) на длине волны 13.5 нм, подняли вопрос о пелликлах для будущих установок. Проблема заключается в том, что на длине волны 13.5 нм нет прозрачных материалов. А для того, чтобы коэффициент пропускания пленки составил хотя бы 90% на длине волны 13.5 нм, даже для наиболее прозрачных на этой длине волны материалов (таких, как кремний), ее толщина должна быть менее 60 нм.

Тонкие пленки непрочны и могут легко повреждаться. Поэтому рассматривались иные способы защитить маску от загрязнений в ЭУФ литографии (например, используя явление термофореза [7]) или предлагалось увеличить прочность пленки путем применения поддерживающей сетки [8].

От альтернативных вариантов, как менее эффективных, а также от применения поддерживающих сеток, влияющих негативно на коэффициент пропускания и вносящих искажения в проходящий фронт волны [9], в итоге отказались.

2. НА ПУТИ К ПОЛНОРАЗМЕРНОМУ p-Si ПЕЛЛИКЛУ

Отметим, что параллельно задаче разработки пелликлов, до 2013 г. шла интенсивная работа (в том числе в ИФМ РАН) по разработке тонкопленочных абсорбционных фильтров для ЭУФ литографов, предназначенных для подавления длинноволнового фонового излучения от оловянного лазерно-плазменного источника [10, 11]. Абсорбционные тонкопленочные фильтры предназначались для подавления излучения на длине волны 10.6 мкм (длина волны CO2 лазера, применяющегося в лазерно-плазменном источнике) и в “глубоком ультрафиолетовом диапазоне” (диапазон длин волн 130–400 нм). Это излучение, отражаясь от зеркала-коллектора и попадая в оптическую систему литографа (рис. 2), вызывает нежелательный нагрев оптических элементов или паразитную засветку фоторезиста [12].

Рис. 2.

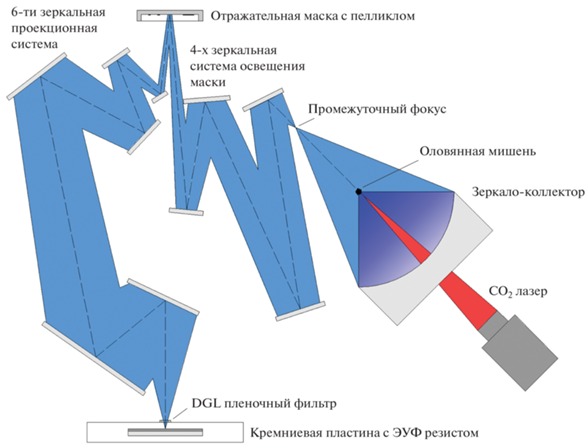

Схематичное изображение оптической схемы современного ЭУФ сканера.

Перед разработчиками абсорбционных фильтров стояли проблемы аналогичные тем, которые решают разработчики пелликлов. Предполагалось, что пленочный фильтр спектральной очистки будет устанавливаться после сбора ЭУФ излучения зеркалом-коллектором, а потому будет испытывать большие тепловые нагрузки. Чтобы снизить температуру нагрева (а также потери ЭУФ излучения), пленочный фильтр должен иметь высокий коэффициент пропускания на рабочей длине волны, большую апертуру, чтобы распределить тепловую нагрузку по большой площади, а также высокую излучательную способность (тепловое излучение – по сути, единственный значимый способ охлаждения тонких свободновисящих пленок в вакууме при высокой температуре).

Качественного отличия тонкопленочных фильтров от пелликлов практически нет. Пленочный фильтр, как правило, имеет бóльшую толщину, чтобы обеспечить нужную степень блокировки длинноволнового излучения и содержит в своем составе металл (с минимальным коэффициентом поглощения на длине волны 13.5 нм, например, Zr, Nb или Mo [11]), который нужен для подавления фонового инфракрасного излучения.

Но после того как были найдены иные, более надежные способы фильтрации фонового излучения (нанесение на поверхность многослойного зеркала-коллектора антиотражающего покрытия, а также создания на его поверхности дифракционной решетки из пирамид, подавляющих зеркальное отражение в глубоком ультрафиолетовом диапазоне за счет деструктивной интерференции [13]), надобность в абсорбционных свободновисящих фильтрах отпала.

Точнее, некоторый дополнительный уровень фильтрации, достаточный на данный момент, обеспечивают в ЭУФ сканерах два пленочных элемента (см. рис. 2): пелликл и так называемый DGL фильтр (тонкая пленка небольшого размера, отделяющая объем с проекционной оптикой от объема, где происходит засветка пластины с нанесенным на ее поверхность рентгенорезистом; служит для защиты элементов оптики от продуктов отгазовки резиста и, одновременно, как абсорбционный пленочный фильтр спектральной очистки) [14].

Исследования, посвященные разработке пленочных фильтров, были использованы в дальнейшем при разработке прототипов пелликлов.

К 2013 г., когда в компании ASML полным ходом шла подготовка к началу поставок ЭУФ сканеров NXE:3300B, и стало понятно, что альтернативы защитным пленочным экранам нет, активизировались работы по разработке пелликлов. Для тестирования были выбраны несколько лучших на тот момент кандидатов [15]: тонкие пленки поликристаллического кремния (p-Si) и предложенные в ИФМ РАН многослойные Mo/ZrSi2 и Mo/NbSi2 (это были, по сути, 25 нм толщины многослойные абсорбционные фильтры, обладающие высокой механической прочностью и стойкостью к окислению при нагреве, см. [11]). По результатам изучения оптических, механических и термических свойств прототипов пелликлов (образцов с меньшей апертурой), выбор был сделан в пользу p-Si пелликлов.

Были выявлены следующие недостатки многослойных пленок. Во-первых, в силу особенностей метода изготовления (о чем подробнее будет сказано в разделе 4), Mo/ZrSi2 и Mo/NbSi2 прототипы пелликлов оказываются ненатянутыми или слабонатянутыми на рамке, в результате чего уже при небольших перепадах давления между сторонами пленки происходит заметный прогиб пленки в центре. В спецификации к пелликлам [16] есть ограничение на максимальную величину прогиба (500 мкм при 2 Па, см. табл. 1), что, по-видимому, вызвано опасениями, что пленка пелликла может при манипуляциях коснуться близкорасположенной поверхности контейнера для хранения и транспортировки маски, прилипнуть и повредиться [17]. Но уже на небольших по размеру образцах (с апертурой 60 × 60 мм) Mo/ZrSi2 и Mo/NbSi2 прогиб в центре при перепаде давления 2 Па составил величину около 500 мкм.

Таблица 1.

Спецификация (2014 г. [16]) требований, предъявляемых к пелликлам в ЭУФ сканерах компании ASML

  Категория Требования
Материал пелликла Коэффициент пропускания на длине волны 13.5 нм ≥90% пропускания за один проход
Размер 110 × 142 мм2 (свободновисящая часть)
Неравномерность коэффициента пропускания ЭУФ излучения по площади Не более 0.4%
Интенсивность падающего ЭУФ излучения в области засветки 5 Вт/см2 (ЭУФ мощность в промежуточном фокусе 250 Вт)
Время жизни >3000 засветок подложек
Пелликл + оправа Расстояние до поверхности маски 2 ± 0.5 мм
Максимальное ускорение 100 м/с2 при сканировании
Максимальный прогиб пелликла <0.5 мм при перепаде давления между сторонами пленки 2 Па
Размер частиц загрязнений на поверхности пелликла <15 мкм

Кроме того, Mo/ZrSi2 и Mo/NbSi2 образцы уступили p-Si образцам по термической стойкости. При нагреве с плотностью мощности, эквивалентной той, что падает на пелликл при использовании лазерно-плазменного источника ЭУФ излучения с мощностью в промежуточном фокусе более 40 Вт (мощность ЭУФ излучения в полосе 0.27 нм в окрестности длины волны 13.5 нм, собранная коллектором), часть многослойных Mo/ZrSi2 и Mo/NbSi2 образцов повреждались, в то время как p-Si образцы повреждались при плотности поглощенной мощности, эквивалентной использования ЭУФ источника с мощностью более 80 Вт в промежуточном фокусе [16]. Повреждения многослойных Mo/ZrSi2 и Mo/NbSi2 пленок при отжиге были вызваны кристаллизацией изначально аморфных слоев ZrSi2 и NbSi2 [18]. Так как свободновисящая пленка закреплена по периметру держателя, вызванное кристаллизацией уплотнение в области воздействия приводит к натяжению свободновисящейпленки, а при превышения предела прочности материала, – к ее разрушению.

По итогам тестирования выбор был сделан в пользу p-Si пелликлов. Дальнейшие работы были направлены на разработку полномасштабных p-Si пелликлов, методов их инспекции и аттестации, сборки и крепления к маске. В 2015 г. был создан полномасштабный (с областью, занимаемой свободновисящей пленкой 110 × 144 мм2) пелликл на основе p-Si с тонкими функциональными покрытиями [19].

Недостатком p-Si структур является относительно низкая термическая стойкость, а также низкая ИК излучательная способность (около 2% при толщине 50 нм) [15, 20]. Так как тепловое излучение – основной механизм охлаждения пелликлов, то пленка с большей излучательной способностью нагреется до меньших температур при той же плотности поглощенной мощности. Было продемонстрировано, что металлические пленки нанометровой толщины могут иметь относительно высокую (десятки процентов) излучательную способность [21]. Так, добавление 2–3 нм толщины Ru покрытия на p-Si пелликл увеличило ИК излучательную способность пелликла более чем в 10 раз [16]. Использование покрытий, увеличивающих излучательную способность пелликла, оптимизация их композиций и толщины, позволило использовать p-Si пелликлы с лазерно-плазменными источниками, обеспечивающими мощность ЭУФ излучения вплоть до 250 Вт в промежуточном фокусе [22, 23].

Отметим, что помимо p-Si пелликлов, рассматривался также вариант пелликлов из SiNx, разрабатывавшихся и реализованных в компании IBM [20, 24–25]. Пленки из нитрида кремния обладают более высокой термостойкостью, чем из поликристаллического кремния, однако вследствие того, что ИК излучательная способность у нитрида кремния еще меньше, SiNx пелликлы (толщиной 54 нм, без покрытий) выдерживают примерно такую же тепловую нагрузку (менее 80 Вт эквивалентной мощности в промежуточном фокусе [26]), что и p-Si пелликлы. А из-за более высокого коэффициента поглощения, при той же толщине пленки SiNx пелликлы заметно уступают p-Si пелликлам по коэффициенту пропускания на длине волны 13.5 нм. Так, чтобы коэффициент пропускания SiNx пелликла был более 90% на длине волны 13.5 нм, толщина пелликла должна быть меньше 16 нм [25]. Добавление нанометровых покрытий, увеличивающих излучательную способность, в принципе, позволяет применять SiNx пелликлы с источниками ЭУФ излучения, имеющими 250 Вт в промежуточном фокусе. Но, вероятно, в силу указанных недостатков и отсутствия значимых преимуществ перед p-Si пелликлами, в установках проекционной литографии SiNx пелликлы не использовались.

3. СОВРЕМЕННЫЕ КОМПОЗИТНЫЕ ПЕЛЛИКЛЫ НА ОСНОВЕ СИЛИЦИДОВ МЕТАЛЛОВ И ВАРИАНТЫ БУДУЩИХ СТРУКТУР

Возрастание мощности лазерно-плазменных источников, использующихся в ЭУФ сканерах, а следовательно, плотности мощности поглощенного пелликлом излучения, заставляет разработчиков пелликлов искать термически более стойкие структуры.

В 2021 г. был реализован новый по структуре (композитный) и составу вариант полноразмерного пелликла на основе кристаллизованного силицида металла (вероятнее всего, молибдена) с коэффициентом пропускания более 88% на длине волны 13.5 нм и высокой термической стойкостью – пелликл способен работать с источниками ЭУФ излучения, обеспечивающими 400 Вт мощности в промежуточном фокусе [27]. По всей видимости, этот вариант будет основным на ближайшие годы. Путем оптимизации структуры и толщины пленки, удалось добиться коэффициента пропускания для полноразмерного образца более 90% на рабочей длине волны 13.5 нм.

Как уже было сказано ранее, пленки из аморфного силицидов циркония, ниобия и молибдена при вакуумном нагреве начинают кристаллизоваться при сравнительно невысоких температурах (~350–400°С) [18], что может приводить к их повреждению. В случае композитного пелликла, силицид металла находится в поликристаллическом состоянии, что позволяет пелликлу выдерживать нагрев до 800°С. Другое преимущество такой структуры по сравнению с p-Si заключается в том, что она обладает относительно высокой инфракрасной (ИК) излучательной способностью [27].

Среди вариантов структур пелликлов, способных работать при еще большей падающей мощности ЭУФ излучения, чем композитный пелликл, наибольший интерес представляют структуры на основе углерода: пористые пленки из углеродных нанотрубок [28], графитовые [29] и пленки на основе карбидов металлов [30].

Пористые пленки, состоящие из сети пересекающихся углеродных нанотрубок, обладают уникальными характеристиками. Они достаточно прочны, чтобы можно было изготовить полномасштабные пелликлы с коэффициентом пропускания более 97% на рабочей длине волны. Пленки из углеродных нанотрубок способны выдержать получасовой вакуумный нагрев, эквивалентный тому, который будет испытывать пелликл при работе с источником ЭУФ излучения, обеспечивающим 600 Вт излучения в промежуточном фокусе. Были проведены тестирования полномасштабных пелликлов из одностенных углеродных нанотрубок с коэффициентом пропускания до 97.7% в ЭУФ сканере ASML NXE:3300B, показавшие работоспособность и эффективность таких структур [28].

Но, как и все углеродсодержащие структуры, углеродные нанотрубки подвержены травлению вследствие нагрева в водородной среде сканера [2]. Дело в том, что для борьбы с загрязнением оптических элементов оловом, использующимся в качестве рабочего вещества в лазерно-плазменном источнике, а также изобилующими в сканере углеродистыми загрязнениями, применяется водородная плазма низкого давления [31, 32].

Вызванная нагревом и воздействием водородной плазмы деградация материала приводит к потере механической прочности углеродсодержащих пленок. Одним из возможных решений проблемы является использование тонких защитных покрытий. Так, углеродные трубки могут быть покрыты нанометровой толщины слоями Mo или Ru [33].

Покрытия существенно снижают скорость деградации пелликла в водородной среде, но при этом снижается коэффициент пропускания на рабочей длине волны и возрастает рассеяние излучения [34]. Величина рассеяния и коэффициента пропускания зависят как от толщины покрытий, так и от размера и конфигурации нанотрубок. Поиски оптимальных параметров структуры из углеродных нанотрубок, которые удовлетворили бы всем требованиям, предъявляемым к пелликлам в установках проекционной ЭУФ литографии, продолжаются [35].

Как и пленки из углеродных нанотрубок, тонкие графитовые пленки (состоящие из нескольких выращенных друг на друге монослоев графена) способны выдерживать вакуумный нагрев до высоких температур [23]. Однако пленки графита оказались сравнительно хрупкими, что затрудняет изготовление полномасштабных графитовых пелликлов с высоким, близким к 90%, коэффициентом пропускания в рабочем диапазоне длин волн [36]. Также, в силу особенности методов изготовления графитовых пленок (роста на поликристаллической Ni или Cu подложке, которая одновременно является катализатором), может наблюдаться неоднородность коэффициента пропускания по площади пленки [37].

В недавно вышедшем обзоре [38] приведены данные по исследованию влияния водородной плазмы на структуру графитовых прототипов пелликлов при нагреве. Было показано, что деградация структуры наблюдается при нагреве в разреженной водородной плазме (2–3 Па) при температуре пленки более 500°С. Применение TiN покрытий, по-видимому, позволяет заметно снизить скорость деградации графитовой пленки.

Помимо рассмотренных ранее углеродсодержащих структур, в качестве материала для пелликлов интерес могут представлять карбиды прозрачных на рабочей длине волны металлов. В работе [30] исследованы свойства Mo2C пленок. Изготовлены небольшие (1 × 1 см) образцы свободновисящих Mo2C поликристаллических пленок толщиной 11 нм с коэффициентом пропускания более 90% на длине волны 13.5 нм. Продемонстрировано, что кристаллизованные Mo2C пленки не деградируют в водородной плазме при нагреве до 800°С. С учетом высоких значений излучательной способности (около 0.38 при толщине 14 нм), Mo2C пелликлы могли бы использоваться с ЭУФ источниками, обеспечивающими мощность более 400 Вт в промежуточном фокусе.

Недостатком карбидных структур является сравнительно высокий коэффициент поглощения, что может стать препятствием с точки зрения возможности изготовления полноразмерного пелликла с коэффициентом пропускания более 90% на рабочей длине волны.

4. СРАВНЕНИЕ ПОДХОДОВ ПО ИЗГОТОВЛЕНИЮ ПЕЛЛИКЛОВ

Пленки для ЭУФ пелликлов как правило изготавливаются путем физического или химического осаждения материала на массивную подложку. Таким способом можно получить однородные сплошные пленки с минимальным количеством дефектов. Так как подложка поглощает ЭУФ излучение, то далее возникает необходимость освободить пленку от подложки. Существуют два основных подхода в изготовлении свободновисящих пленок (см. рис. 3). Во-первых, можно провести травление центральной части подложки. То есть, в подложке со стороны, противоположной той, на которую осаждена пленка, проделать окошко, удалив в нем весь материал подложки вплоть до пленки. Оставшаяся по периметру часть подложки при этом будет служить рамкой, на которую опирается свободновисящая пленка [25]. Во-вторых, можно полностью отделить пленку от подложки. Освобожденная пленка затем высаживается на подходящую по размеру рамку. Отделить пленку от подложки можно растворив подложку целиком (если найдется подходящий селективный травитель, растворяющий подложку, но не взаимодействующей с пленкой, например, как в случае изготовления графитовых пленок [37]), либо растворив жертвенный (или как его еще называют, промежуточный) слой, который дополнительно осаждается на подложку (таким образом, жертвенный слой располагается между подложкой и пленкой) [10, 39]. Так как в качестве массивной подложки обычно применяется полированная кремниевая пластина, которая имеет высокую химическую стойкость, то в большинстве случаев оказывается проще подобрать материал жертвенного слоя и подходящий селективный травитель. Преимущество использования жертвенного слоя еще и в том, что время его растворения обычно существенно меньше времени растворения массивной подложки.

Рис. 3.

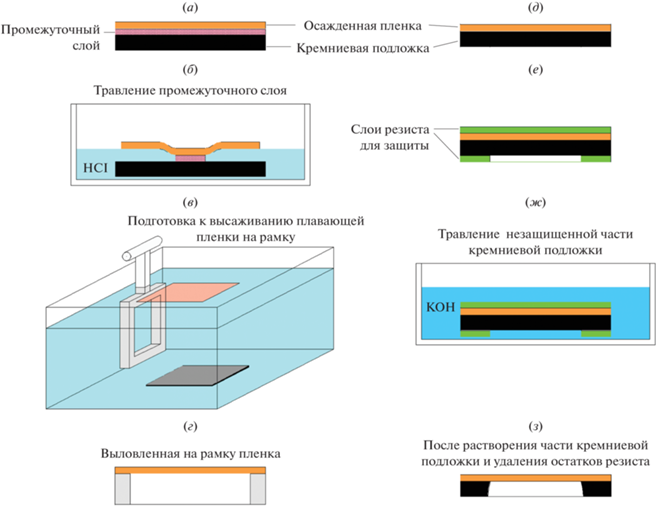

Основные этапы изготовления свободновисящих тонких пленок с использованием промежуточного (жертвенного) слоя (слева, (а)–(г)) и путем травления кремниевой подложки (справа, (д)–(з)).

Отметим, что при изготовлении пористых пелликлов из углеродных нанотрубок, может применяться технология, несколько отличная от описанных выше. В этом случае углеродные нанотрубки высаживаются из аэрозоля (взвешенного в газе частиц металлического катализатора) [40] или из раствора [41] на специально подобранную подложку (например, на фильтр из нитроцеллюлозы). На следующем этапе пленка переносится с нитроцеллюлозного фильтра на рамку для пелликла путем приведения их в контакт (рамка прижимается к фильтру с осажденной на него пленкой). После разъединения рамки и фильтра пленка остается на рамке вследствие того, что силы адгезии к рамке оказываются больше по величине, чем к нитроцеллюлозному фильтру.

В первом подходе (травления центральной части подложки) активно применяются отработанные полупроводниковые технологии (ионная имплантация, фотолитография и др.). В качестве подложки обычно используют стандартные двусторонне полированные кремниевые пластины. Используя методику травления кремния в водном растворе щелочи KOH (или иных травителях, таких как водный раствор гидроксид тетраметиламмония, водный раствор этилендиамина и пирокатехина), удается получить тонкие Si3N4 или SiO2 свободновисящие пленки [42] или свободновисящую пленку из p-Si, закрытую с обеих сторон слоями Si3N4 (и/или SiO2) [43].

Изготовление сверхтонких свободновисящих пленок больших апертур – не простая технологическая задача. Проблемы, которые приходилось решать при изготовлении пелликлов в первом подходе, хорошо проиллюстрированы на примере изготовления SiN пелликлов [25]. Вследствие хрупкости сверхтонкой пленки, такие воздействия, как схлопывание пузырьков водорода, образующихся при травлении кремниевой подложки, поверхностное натяжение воды при вытаскивании пелликла из водного раствора, вибрации и др. могут разрушить пленку.

Схожие проблемы возникают и при втором подходе. Так, например, когда в качестве жертвенного слоя применяется слой активного металла, а в качестве жидкого травителя – водный раствор кислот, в процессе растворения жертвенного слоя выделяются пузырьки водорода, которые при схлопывании могут повредить сверхтонкую пленку.

В отличие от первого подхода, пленка, как правило, не погружена в жидкий селективный травитель, а вместе с подложкой плавает на его поверхности. После отделения от подложки пленка остается плавать на поверхности жидкости. Чтобы высадить пленку на рамку, необходимо, погрузив в жидкость рамку, подвести ее под пленку, подцепить пленку за край рамки и вытащить рамку из жидкости. Поверхностное натяжение со стороны жидкости, которое нужно преодолеть, чтобы высадить пленку на рамку, может ее повредить. Без дополнительного упрочнения, выловить сверхтонкую пленку большой апертуры таким способом не представляется возможным. Проблема в большинстве случаев решается нанесением дополнительного упрочняющего слоя (например, слоя полистирола толщиной ~100 нм [44]) на поверхность пленки. Слой полистирола добавляется на всю поверхность пелликла до этапа отделения пленки от подложки. После растворения жертвенного слоя пленка с упрочняющим слоем высаживается на рамку. Далее слой упрочняющего полимера нужно удалить, чтобы обеспечить высокий коэффициент пропускания пелликла в рабочем диапазоне длин волн. Для этого можно окунуть пелликл целиком в растворитель полимера, но тогда при вытаскивании сверхтонкой пленки из раствора необходимо решать те же проблемы, что и при вытаскивании пленки из травителя в первом подходе. Менее травматичный путь заключается в разложении и улетучивании компонент полистирола под воздействием ультрафиолетового излучения (на воздухе или в кислородной среде). Для этого пленку помещают на некоторое время (несколько часов) под воздействие излучения ртутных ламп [45]. В принципе, возможен иной вариант, при котором упрочняющая пленка удаляется в процессе сублимации, как, например, в случае упрочняющего слоя из камфоры [36].

С точки зрения возможности изготовления пелликлов из разных материалов, оба подхода имеют ограничения. Материал пелликла не должен взаимодействовать с жидким травителем (взаимодействие, в принципе, допускается, но в этом случае необходимо избежать прямого контакта пленки с травителем, для чего пленка дополнительно покрывается защитными слоями из химически стойких материалов). В целом, второй подход допускает больше вариаций с точки зрения возможных материалов пленок, так как для растворения полимерного или металлического жертвенного слоя, как правило, нет необходимости использовать растворители с высокой химической активностью. В первом же подходе, где в качестве подложек обычно применяются пластины кремния, для травления окошек в подложке требуется более агрессивная химия.

С точки зрения возможной структуры свободновисящих пленок, наоборот, первый подход более универсален. Во втором подходе нежелателен сильный нагрев подложки при осаждении пленок (а также на всех этапах до отделения пленки от подложки), так как материал из тонкого жертвенного слоя может начать взаимодействовать с материалами соседнего слоя и подложки, в результате чего его растворение может оказаться затруднено или невозможно (из-за образования нерастворимых соединений). Поэтому свободновисящие пленки, изготовленные с использованием жертвенного слоя (а следовательно, не подвергавшиеся заметному нагреву), имеют как правило аморфную или мелкокристаллическую структуру.

В первом же подходе отжиг не препятствует травлению массивной подложки, хотя процессы взаимодиффузии и взаимодействия материала пленки и подложки могут негативно влиять на коэффициент пропускания пленочной структуры. Более существенным препятствием в получении поликристаллических пленочных структур тут является появление в пленке после отжига значительных внутренних напряжений, вызванных структурной перестройкой пленки, а также отличием коэффициентов термического расширения пленки и подложки. Чтобы избежать повреждений поликристаллических пелликлов, вызванных большими внутренними напряжениями, необходимо подбирать структуру пленки и условия отжига так, чтобы минимизировать величину внутренних напряжений.

Следует отметить еще следующую разницу: если в первом подходе можно подобрать условия, при котором пленка на отверстии будет натянута (то есть будет находиться под действием небольших, несколько сотен МПа, растягивающих напряжений [46]), то отделенная от подложки и высаженная на рамку пленка во втором подходе всегда оказывается ненатянутая (волнистая, см. рис. 4). В этом случае для того, чтобы изготовить пленку в натянутом состоянии, можно высадить ее на рамку большого размера, используя клей натянуть пленку по периметру рамки, а уже затем натянутую пленку приклеить к рамке меньшего диаметра [44]. Но, конечно, эта дополнительная операция сопряжена с рисками повредить сверхтонкую пленку, несмотря на использование упрочняющего слоя.

Рис.4.

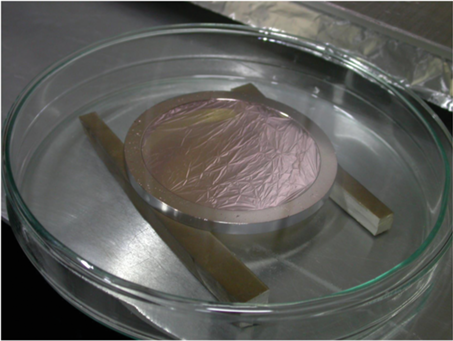

Прототип Si пелликла, изготовленный с применением жертвенного слоя, толщиной 50 нм на кольце с апертурой 80 мм.

Наличие волнистости и складок нежелательно в пелликлах, так как они могут искажать однородность фронта проходящего сквозь них излучения [47]. Натянутый на отверстии пелликл меньше прогибается при приложении перепада давления, что при манипуляциях на воздухе (таких, например, как помещение пелликла с маской или их извлечения из контейнера для хранения и переноски) предотвращает касание близлежащих поверхностей и возможное повреждение пелликла [48].

Как можно видеть из приведенного выше, в целом первый подход больше подходит для массового производства натянутых на отверстии пелликлов, так как большое время травления отверстия в кремниевой подложки может компенсироваться увеличением количества одновременно травящихся образцов [25].

Срок службы пелликла ограничен (обычно это 5–10 тыс. засветок масок), что связано с постепенным уменьшением его коэффициента пропускания (вызванного окислением поверхности под воздействием нагрева, осаждением углеводородов и иных загрязнений, присутствующих в атмосфере сканера). Со временем могут происходить изменения в механических свойствах пленок, вызванные, например, воздействием более высоких температур (из-за увеличения количества примесей в пелликлах, увеличивается доля поглощенного им ЭУФ излучения, что, как правило, вызывает рост температуры, а следовательно, ускорение процессов деградации). Снижение механической прочности пенки, увеличение внутренних напряжений (вызванных, например, перекристаллизацией) может привести к повреждению пелликла.

Поэтому даже для одной литографической машины требуются сотни пелликлов в год. По оценкам, в 2023 г. для обслуживания ЭУФ сканеров понадобится в общей сложности 12 000 пелликлов, в 2025 г. цифра может достичь 25 000 штук/год [22].

5. ПЕЛЛИКЛЫ НА ДЛИНУ ВОЛНЫ 11.2 НМ

Продвижение проекционной литографии в сторону более коротких длин волн обусловлено увеличением предельной разрешающей способности проекционной схемы. Ключевыми факторами, определяющими выбор диапазона, являются наличие эффективного источника излучения и многослойных зеркал с высоким коэффициентом отражения. Среди кандидатов на длины волн короче 13.5 нм, наиболее перспективными считаются длины волн 6.7 и 11.2 нм [49]. На длине волны в районе 6.7 нм имеются La/B4C и La/B многослойные зеркала с высоким коэффициентом отражения, в качестве источника излучения может использоваться лазерная плазма гадолиния, имеющая пик вблизи 6.7 нм. Однако по ширине спектральной линии и по достигнутому коэффициенту отражения La/B4C и La/B зеркальные покрытия заметно уступают Mo/Si зеркальным покрытиям, применяющимся на длине волны 13.5 нм [49]. Оценки конверсионной эффективности показывают, что лазерно-плазменный источник на основе Gd в несколько раз уступает по эффективности источнику на основе Sn, использующийся в современных сканерах [50].

В диапазоне длин волн около 11.2 нм может использоваться лазерно-плазменный источник на основе ксенона. В этой области длин волн располагается широкая интенсивная полоса излучения ксенона, максимум излучения которой располагается около длины волны 10.5 нм [51]. Также на длины волн за K краем поглощения бериллия (λ > 11.1 нм) разработаны Ru/Be зеркальные покрытия с Mo прослойками, имеющие высокий, более 70%, коэффициент отражения [52]. А на длины волн, короче K края поглощения бериллия, разрабатываются Ru/Sr многослойные покрытия с B4С прослойками с коэффициентом отражения более 50% [53].

С учетом достигнутых результатов по разработке высокоотражающих многослойных зеркал и потенциальной возможности реализации эффективного лазерно-плазменного источника излучения на основе ксенона, длина волны 11.2 нм, на данный момент, выглядит более перспективной. В России в настоящее время прорабатывается вопрос о создании проекционной литографии на длине волны около 11.2 нм [54].

Здесь мы приведем те немногочисленные результаты исследований, касающиеся поиска и изучения свойств пленочных структур, которые могли бы использоваться в качестве пелликлов и (или) спектральных фильтров в литографических установках с рабочей длиной волны 11.2 нм.

Среди материалов с наименьшим расчетным коэффициентом поглощения на длине волны в окрестности 11.2 нм можно выделить следующие (см. рис. 5): Be, Y, Zr, B4C, C, Mo, Ru. Отметим, что на этих длинах волн кремний относительно непрозрачен, так как они лежат до L2,3 края поглощения кремния (длина волны около 12.4 нм). Вследствие этого Si содержащие пелликлы не подходят для использования на длине волны 11.2 нм.

Рис. 5.

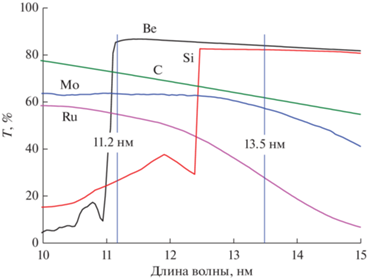

Расчетный спектр пропускания однородных пленок толщиной 75 нм.

Что касается углеродсодержащих пелликлов, то они могут применяться как на длине волны 13.5 нм, так и на более коротких (вплоть до 4.4 нм – K края поглощения углерода), причем коэффициент пропускания с уменьшением длины волны при той же толщине пленки заметно возрастает.

Вследствие высокой химической активности, имеются сложности в изготовлении пленок на основе Y. Высокая же химическая активность соединений иттрия делает невозможным использование пленок на его основе в литографических установках вследствие ожидающегося окисления и науглероживания при нагреве. Из соединений с иттрием в качестве материала для пелликлов интерес может представлять оксид иттрия, который, судя по расчету, имеет коэффициент пропускания на длине волны 11.2 нм около 84% при толщине 25 нм.

Одним из самых прозрачных материалов в диапазоне длин волн 11.2 нм является бериллий. При сравнимой толщине, коэффициент пропускания бериллиевых пленок в этом диапазоне оказывается выше, чем кремниевых пленок на длине волны 13.5 нм. Но у бериллия имеются и недостатки. Во-первых, это токсичный материал, требующий особых условий при работе с ним. Во-вторых, это относительно активный материал, легко окисляющийся при нахождении на воздухе. Кроме того, пленки из бериллия довольно хрупки, а потому более приемлемым решением может быть многослойная структура, в которой слои бериллия чередуются со слоями более пластичных материалов.

В работе [55] изучались оптические и термические свойства Be-содержащих тонких пленок. В качестве пары к бериллию брались относительно прозрачные на длинах волн в окрестности 11.2 нм материалы (Zr, BeNx, Mo, Ru).

На первом этапе отбирались композиции пленок, которые бы выдерживали кратковременный вакуумный нагрев при наиболее высокой плотности поглощенной мощности без повреждений. При этом использовались сравнительно толстые образцы свободновисящих пленок (толщинами 50–150 нм), что упрощало работу с ними. Лучшую термическую стойкость продемонстрировала структура Be/BeNx (с прослойкой из азотированного бериллия), которая выдержала получасовой вакуумный нагрев при плотности поглощенной мощности 1 Вт/см2. Но у этой структуры было выявлено несколько недостатков. Во-первых, Be/BeNx оказалась очень хрупкой. Во-вторых, слои BeNx оказались химически менее стойкими, чем Be, и растворялись при контакте с селективным жидким травителем (водным раствором уксусной кислоты), который использовался при изготовлении свободновисящих пленок. Эти недостатки могут стать препятствием на пути изготовления полномасштабного Be/BeNx пелликла.

Среди остальных из рассмотренных в работе вариантов структур, интерес представляют многослойные Mo/Be пленки. Измеренный коэффициент пропускания Be-2,(Mo-2/Be-2) × 7 пленки (7 периодов, толщины слоев Be и Mo по 2 нм, внешние слои – бериллий) толщиной 30 нм на длине волны 11.2 нм составил 87.4%. Пленка выдержала вакуумный отжиг (давление остаточных газов в вакуумном объеме ~10–8 Торр) в течение 24 ч при плотности поглощенной мощности 0.2 Вт/см2, при этом коэффициент пропускания на длине волны 11.2 нм снизился с 87.4 до 86.4%. Исходя из этого, можно сделать вывод, что Mo/Be пелликлы должны выдерживать тепловую нагрузку, эквивалентную воздействию на пленку ЭУФ источника излучения мощностью до 40 Вт в промежуточном фокусе.

Более высокой термической стойкостью, а также стойкостью к окислению по сравнению с Be пленками обладают Ru пленки. Проведенные в ИФМ РАН исследования показали, что Ru пленки выдерживают многочасовой вакуумный нагрев при плотности поглощенной мощности 0.8 Вт/см2. Но вследствие большего поглощения, для достижения того же коэффициента пропускания на длине волны 11.2 нм, что и для Be пленки, толщина Ru пленки должна быть в разы меньше. Так, при толщине Ru пленки в 25 нм, измеренный коэффициент пропускания на длине волны 11.2 нм составил 82.5%. Пленки Ru заметно уступают по прочности Mo/Be пленкам той же толщины. Можно ли изготовить ультратонкие бездефектные Ru пленки большой апертуры предстоит выяснить в дальнейшем.

ЗАКЛЮЧЕНИЕ

В работе сделан обзор исследований, посвященных использованию свободновисящих пленок в промышленных ЭУФ сканерах, работающих на длине волны 13.5 нм, в качестве защитных и подавляющих внеполосовое излучение элементов (пелликлов, спектральных фильтров). Показана эволюция структур пелликлов (от кремнийсодержащих к более термически стойким структурам на основе силицида металла), вызванная постоянным ростом ЭУФ мощности использующихся в сканерах лазерно-плазменных источников. Композитный пелликл из силицида металла применяется в современных ЭУФ сканерах с источниками, мощность которых превышает 250 Вт в промежуточном фокусе. Рассмотрены варианты термически более стойких углеродсодержащих пленочных структур, в том числе пористых пленок из углеродных нанотрубок. Пелликлы из этих структур могут заменить композитные пелликлы после достижения предельной для композитных материалов тепловой нагрузки, когда мощность ЭУФ излучения в промежуточном фокусе будущего литографа превысит 400 Вт.

Также сделан краткий обзор работ по исследованиям свойств пленок, имеющих высокий коэффициент пропускания на длине волны около 11.2 нм. Эта длина волны интересна тем, что может стать в будущем альтернативой длине волны 13.5 нм, на которой работают современные ЭУФ сканеры. Рассмотрены варианты многослойных и однослойных пленок на основе бериллия и рутения. Основным недостатком берилийсодержащих пленок является их относительно невысокая термическая стабильность. Пленки из рутения обладают более высокой термической стабильностью, но из-за большего поглощения на рабочей длине волны практически невозможно достичь коэффициента пропускания 90%.

Проведено сравнение двух основных подходов, которые используются для изготовления свободновисящих сплошных пленок. Показано, что вариант изготовления с травлением центральной части подложки интересен возможностью получения слегка натянутой на отверстии свободновисящей пленки. Другой вариант изготовления с применением промежуточного слоя имеет преимущество, связанное с большим разнообразием материалов, из которых могут быть изготовлены свободновисящие пленки.
