Российские нанотехнологии, 2024, T. 19, № 3, стр. 354-360

МОДЕЛИРОВАНИЕ ИЗ ПЕРВЫХ ПРИНЦИПОВ И РЕНТГЕНОВСКАЯ ФОТОЭЛЕКТРОННАЯ СПЕКТРОСКОПИЯ РУТИЛОПОДОБНЫХ ОКСИДОВ ПЕРЕХОДНЫХ МЕТАЛЛОВ TiO2 И MoO2

М. Д. Манякин 1*, С. И. Курганский 1, Н. И. Бойков 1, Ю. С. Какулия 1, С. В. Канныкин 1, О. А. Чувенкова 1, Р. Г. Чумаков 2, А. М. Лебедев 2, С. Ю. Турищев 1

1 Воронежский государственный университет
Воронеж, Россия

2 Национальный исследовательский центр “Курчатовский институт”
Москва, Россия

* E-mail: manyakin@phys.vsu.ru

Поступила в редакцию 05.12.2023
После доработки 23.12.2023
Принята к публикации 23.12.2023

Полный текст (PDF)

Аннотация

Представлены результаты исследований электронного строения оксидов переходных металлов TiO2 и MoO2 c кристаллической структурой типа рутила. Электронная структура исследована теоретически в рамках метода линеаризованных присоединенных плоских волн с помощью программного пакета Wien2k. Вычислены зонная структура, полная и парциальные плотности электронных состояний. На основе заполнения энергетических зон электронами дано объяснение разного типа электропроводности TiO2 и MoO2. Методом рентгеновской фотоэлектронной спектроскопии проведено исследование валентной зоны и субвалентных состояний коммерческих образцов TiO2 и MoO2 в виде порошков при двух различных значениях энергии возбуждения 120 и 1486.6 эВ. На основе расчетов интерпретированы наблюдаемые особенности структуры экспериментально зарегистрированных спектров.

ВВЕДЕНИЕ

Рутилоподобные оксиды – большая группа материалов, состоящая из оксидов переходных металлов и оксидов элементов 14 группы Периодической таблицы с общей формулой MO2, где M – атом металла или элемента 14 группы [1]. Интерес к рутилоподобным оксидам переходных металлов связан с широким разнообразием проявляемых ими физических свойств: TiO2 – широкозонный полупроводник [2], VO2 и NbO2 – соединения с переходом металл–изолятор [3, 4], CrO2 – полуметаллический ферромагнетик [5], MnO2 – антиферромагнитный полупроводник [6]. В [7] представлены результаты теоретических расчетов, показывающие возможный антиферромагнетизм в RuO2. Остальные рутилоподобные оксиды переходных металлов, как считается, проявляют металлические свойства. Такая широкая вариативность свойств рутилоподобных оксидов связана с различиями в заполнении электронами d-подоболочек атомов переходных металлов, что влияет на заполнение энергетических зон в кристалле и положение уровня Ферми в рассматриваемых соединениях.

В данной работе в качестве исследуемых соединений выбраны диоксид титана TiO2 и диоксид молибдена MoO2. Это обусловлено тем, что TiO2 и MoO2 являются яркими представителями семейства рутилов, при этом обладают заметными различиями проявляемых ими свойств. Проведение одновременного комплексного исследования этих двух материалов с применением одинаковых теоретических и экспериментальных методов позволит нагляднее понять причины различий в их электронном строении и проявляемых ими физических свойствах. Здесь необходимо отметить несколько важных моментов. Диоксид титана, как и многие другие оксиды переходных металлов, обладает классической пространственной структурой рутила (пр. гр. P42/mnm). В то же время у оксидов переходных металлов часто встречается полиморфизм кристаллической структуры [1]. В частности, это касается диоксида молибдена. MoO2 наряду с WO2, TcO2, α-ReO2 и низкотемпературной модификацией VO2 имеет кристаллическую структуру с моноклинной пр. гр. P21/c [1, 6], которая может рассматриваться как слабоискаженная структура классического рутила. Согласно [8] при температуре 1533 K должен наблюдаться переход моноклинной фазы MoO2 в тетрагональную с параметрами решетки a = 4.850, c = = 2.812 Å. Эти параметры очень близки к параметрам тетрагональной фазы, экспериментально определенным в [9]: a = 4.8473(3), c = 2.8136(3) Å, u = 0.3018, где u – параметр, определяющий положение атома кислорода внутри элементарной ячейки. Тем не менее нам не удалось обнаружить в литературе результатов расчетов электронного строения MoO2 для тетрагональной фазы с указанными выше параметрами. В большинстве известных работ проводилось моделирование для моноклинной фазы [1012]. Отметим работы, где наряду с моделированием моноклинной структуры было проведено вычисление для тетрагональной структуры с гипотетическими параметрами решетки a = 4.8562, c = 2.80545 Å, u = 0.2847 [6, 13]. Эти параметры, хотя и схожи с определенными экспериментально [9], все же имеют заметные различия, особенно в величине внутреннего параметра u. Вероятно, выполненное исследование будет одним из первых, в которых проведен расчет электронной структуры MoO2 со структурой классического рутила и экспериментально определенными параметрами элементарной ячейки [9].

Еще одна причина провести совместное рассмотрение электронного строения оксидов титана и молибдена заключается в активных исследованиях, направленных на поиск новых материалов, имеющих в своем составе оба обсуждаемых соединения. В [8] представлена фазовая диаграмма системы TiO2–MoO2 и продемонстрирована возможность формирования однофазных твердых растворов композитного состава TiO2–MoO2 с пространственной группой классического рутила. В последние годы была показана возможность создания новых функциональных композитных наноматериалов и наногетероструктур, имеющих в своем составе одновременно TiO2 и MoO2 и обладающих подходящими характеристиками для использования их в роли материала анода в литий-ионных [14, 15] и натрий-ионных [16] аккумуляторах, а также для создания коррозионностойких покрытий [17].

Хотя диоксид титана ранее неоднократно становился объектом теоретического моделирования [18, 19], считаем, что по указанным выше причинам проведение комплексного теоретического и экспериментального изучения TiO2 и MoO2 в рамках одной работы и с применением одинаковых методов исследований является актуальной задачей.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Проведено компьютерное моделирование электронного строения объемных кристаллов TiO2 и MoO2 с пр. гр. P42/mnm. В качестве параметров элементарной ячейки в расчете использовали экспериментальные значения TiO2 из [20], MoO2 из [9] (табл. 1). Позиции атомов в элементарной ячейке заданы выражениями [21]: для металла (0, 0, 0) и (1/2, 1/2, 1/2), для кислорода ±(u, u, 0) и ± (1/2 + u, 1/2 – u, 1/2). Внешний вид элементарной ячейки рутила приведен на рис. 1.

Таблица 1.

Параметры кристаллической структуры исследуемых материалов

Материал Параметры элементарной ячейки
a, Å c, Å u
TiO2 [20] 4.59373 2.95812 0.3053
MoO2 [9] 4.8473(3) 2.8136(3) 0.3018(7)

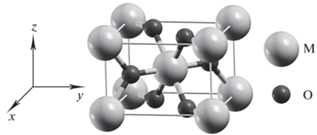

Рис. 1.

Элементарная ячейка кристалла со структурой рутила; M – атом металла, O – атом кислорода.

Расчеты электронной структуры проводили с использованием программного пакета Wien2k [22], в основе которого лежит полнопотенциальный метод линеаризованных присоединенных плоских волн. В рамках теории функционала плотности для учета обменно-корреляционной энергии использовали обобщенное градиентное приближение (Generalized Gradient Approximation). Радиусы muffin-tin сфер атомов, выраженные в атомных единицах длины (численно равных Боровскому радиусу a0), были равны 1.92 а.е.д. для атома Ti, 1.93 а.е.д. для атома Mo, 1.74 и 1.75 а.е.д. для атома O при расчете TiO2 и MoO2 соответственно. При интегрировании по зоне Бриллюэна использовали 5000 k-точек.

Для сопоставления с результатами расчетов провели экспериментальные исследования электронного строения коммерческих образцов TiO2 и MoO2 в виде порошка производства Sigma-Aldrich [23]. Приобретенные реактивы прошли предварительную аттестацию методом порошковой рентгеновской дифракции. Было установлено, что образец диоксида титана обладает пространственной структурой классического рутила (пр. гр. P42/mnm), а образец диоксида молибдена – моноклинной структурой искаженного рутила (пр. гр. P21/c).

Рентгеновскую фотоэлектронную спектроскопию (РФЭС) образцов проводили в НИЦ “Курчатовский институт” на станции синхротронного излучения НАНОФЭС [24], включая модуль ЭСХА. Давление в аналитических камерах спектрометров рабочей станции НАНОФЭС составляло ~10–10 торр, использовали анализаторы энергий электронов Specs Phoibos 250 и Phoibos 150. Энергия возбуждения составила 120 эВ при использовании синхротронного излучения и 1486.6 эВ при использовании лабораторного монохроматизированного источника.

Использовали стандартный подход к калибровке данных, основанный на регистрации сигнала C 1s-линии углеводородных загрязнений [25]. Для сопоставления и анализа основных особенностей спектров использовали известные базы данных, из которых были выбраны наиболее актуальные данные [25, 26].

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

На рис. 2 приведены зонные структуры, полученные в результате расчета. Для обоих исследованных материалов наблюдается схожая картина энергетической дисперсии. Нижняя группа из 12 зон, происходящих преимущественно из 2p‑состояний кислорода, имеет ширину ~5.8 эВ. Выше потолка этой группы зон присутствует щель запрещенных энергий шириной ~1.95 эВ для TiO2 и ~1.5 эВ для MoO2. Далее расположена группа из 10 зон, происходящих от d-состояний атомов переходных металлов. Схожая картина зонной структуры рассматриваемых материалов связана с близостью параметров кристаллической решетки и тем фактом, что в роли катионов в обоих случаях выступают атомы переходных металлов. Когда катионом выступает атом элемента 14 группы Периодической таблицы, зонная картина имеет существенно другой вид [27, 28].

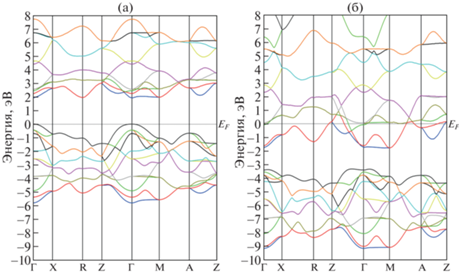

Рис. 2.

Зонные структуры исследованных материалов: а – TiO2, б – MoO2.

Важнейшим различием в зонных структурах TiO2 и MoO2 является положение уровня Ферми, которое можно объяснить следующими соображениями. У атома титана на валентной оболочке имеются четыре электрона, занимающие 4s23d2-состояния. При кристаллизации в структуру рутила электроны из валентной оболочки титана переходят к более электроотрицательным атомам кислорода. Формально атом титана в TiO2 имеет степень окисления Ti+4, заполнение d-подоболочки составляет 3d0 [29]. В результате энергетические зоны, образованные из d-состояний атомов титана, оказываются не занятыми электронами и локализуются в зоне проводимости, а TiO2 оказывается полупроводником. У атома молибдена на валентной оболочке имеются шесть электронов с конфигурацией 5s14d5. В структуре рутила у атома молибдена при той же степени окисления Mo+4 остаются два d-электрона (4d2). В результате уровень Ферми пересекает группу зон, образованную d-состояниями атома молибдена, которая выступает в роли зоны проводимости (рис. 2б), а MoO2 проявляет металлический тип электропроводности. Таким образом, разница в степени заполнения d-подоболочки атомов катионов напрямую определяет свойства образующихся кристаллов.

Сравнение результатов выполненных расчетов с данными [6, 18] показывает достаточно высокое согласие, что свидетельствует в пользу их достоверности.

Наряду с теоретическими расчетами провели экспериментальные исследования особенностей электронного строения реальных образцов рутилов. На рис. 3 приведены рентгеновские фотоэлектронные спектры валентной полосы и субвалентных состояний для образцов TiO2 (рис. 3а) и MoO2 (рис. 3б) при двух значениях энергии возбуждающего пучка: 120 эВ (1) и 1486.6 эВ (2). Для обоих материалов хорошо различимы валентная область, занимающая диапазон –10–0 эВ, и пики субвалентных состояний, локализованные в энергетических диапазонах –40…–35 и –25…–18 эВ. При этом наблюдается значительная разница в интенсивностях спектральных особенностей спектров, зарегистрированных при двух различных значениях энергии возбуждения. Так, в спектрах, полученных при энергии 1486.6 эВ, доминирующими особенностями являются пики субвалентных состояний, локализованные в интервале –25…–18 эВ. В противоположность этому в спектрах, снятых при энергии 120 эВ, интенсивность субвалентных пиков относительно мала, а наиболее ярко проявляется валентная полоса. Полученная экспериментально картина согласуется с известными данными для TiO2 [30, 31] и MoO2 [3234].

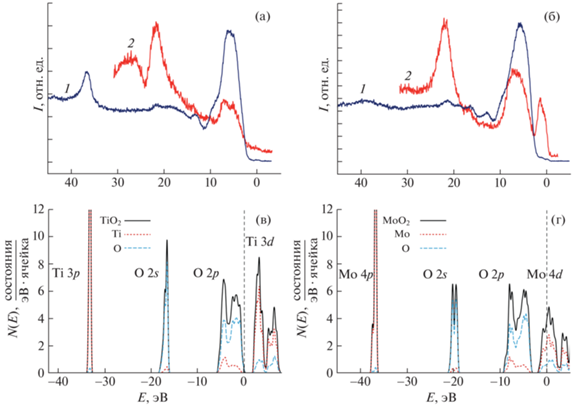

Рис. 3.

Сравнение данных фотоэлектронной спектроскопии и результатов моделирования ПЭС для TiO2 и MoO2: а – РФЭС TiO2, б – РФЭС MoO2, 1hν = 120 эВ, 2hν = 1486.6 эВ; в – ПЭС TiO2, г – ПЭС MoO2.

Природа наблюдаемых спектральных особенностей и различия в их интенсивностях могут быть объяснены при сопоставлении экспериментальных спектров с расчетом из первых принципов плотности электронных состояний (ПЭС). Спектры ПЭС, рассчитанные для TiO2 и MoO2, приведены на рис. 3в и 3г. Теоретические спектры сопоставляли с экспериментальными таким образом, чтобы наблюдалось лучшее соответствие по ширине и положению валентной полосы на энергетической шкале. В случае диоксида молибдена начала расчетной и экспериментальной шкал фактически совпали. В случае диоксида титана расчетную шкалу пришлось сдвинуть на ~2.6 эВ влево относительно начала экспериментальной шкалы. Далее для упрощения описания результатов положение спектральных особенностей будет приведено относительно нуля расчетной шкалы энергий.

Рассчитанные ПЭС (рис. 3в, 3г) в целом достаточно хорошо согласуются с экспериментальными фотоэлектронными спектрами по количеству структурных особенностей, их относительной ширине и взаимному расположению на энергетической шкале. На рисунках обозначена симметрия электронных состояний, вносящих основной вклад в каждую из рассматриваемых областей ПЭС. Валентная полоса в TiO2 и MoO2 образована преимущественно 2p-состояниями атома кислорода. Ниже по энергии в диапазоне –18.2…–16.3 эВ для TiO2 и –21.0…–19.0 эВ для MoO2 находится узкий пик 2s-состояний кислорода. Положение этого пика в расчете отличается от его экспериментального значения для обоих исследованных материалов примерно на 2.5 эВ в случае TiO2 и 2.1 эВ в случае MoO2. Еще ниже по энергии находятся пики субвалентных состояний металлов: Ti 3p в области –33.5…–33.0 эВ и Mo 4p в области –37.5…–36.5 эВ. Положение всех рассматриваемых субвалентных пиков в расчете оказывается сдвинутым в сторону дна валентной зоны по сравнению с их экспериментально определенным положением.

Расчетная плотность состояний валентной области для обоих материалов имеет схожую структуру. Хорошо различимы два максимума, локализованные у дна и потолка валентной полосы и разделенные локальным минимумом, находящимся примерно в центральной части полосы. Такое же распределение структурных особенностей наблюдается в экспериментальном спектре TiO2, снятом при энергии 1486.6 эВ. В фотоэлектронных спектрах MoO2 подобная структура валентной полосы не просматривается. В фотоэлектронном спектре диоксида молибдена, зарегистрированном при энергии возбуждения 1486.6 эВ, присутствует еще один хорошо различимый пик, расположенный у самого потолка валентной полосы и соответствующий зонам Mo 4d-состояний. В спектре, снятом при энергии 120 эВ, этот пик не просматривается.

Отметим, что рассчитанный спектр ПЭС тетрагональной фазы MoO2 с экспериментальными параметрами решетки в целом хорошо согласуется с расчетом с гипотетически определенными параметрами решетки [6]. В частности, в обоих расчетах наблюдается одиночный пик Mo 4d-состояний вблизи уровня Ферми в отличие от структуры с двумя пиками, получаемой при моделировании моноклинной фазы [6, 1012].

Как было отмечено выше, форма экспериментально регистрируемого фотоэлектронного спектра зависит от энергии падающего на образец рентгеновского излучения. В спектрах, зарегистрированных при 120 и 1486.6 эВ, наблюдается инверсное соотношение интенсивностей валентных и субвалентных состояний. Объяснить это можно из следующих рассуждений [35]. Интенсивность тока фотоэлектронов с точностью до постоянного множителя дается как сумма локальных парциальных плотностей состояний nsl с весами, определяемыми сечениями фотоионизации σsl:

(1)
$I\left( {E,~h\nu } \right)\sim \mathop \sum \limits_{s,l} {{{{\sigma }}}_{{sl}}}(E,h\nu ){{n}_{{sl}}}(E),$
где hν – энергия возбуждающих фотонов, s – сорт атома, l – орбитальное квантовое число, σsl – сечение фотоионизации:
(2)
${{{{\sigma }}}_{{sl}}}\left( {E,h\nu } \right)\sim {{\left| {\int {{{\psi }}_{{cs}}^{*}\hat {r}{{{{\psi }}}_{{vsl}}}dV} } \right|}^{2}},$
где ψvsl – волновая функция начального связанного состояния в валентной зоне, соответствующего энергии Е и симметрии l, ψсs – волновая функция конечного свободного состояния фотоэлектрона, соответствующего энергии E + hν. Видно, что сечение фотоионизации зависит от симметрии начального состояния электрона l. При изменении энергии рентгеновского излучения сечения фотоионизации для состояний различной симметрии изменяются по-разному, что и приводит к различиям в форме спектров, регистрируемых при различных энергиях. Наглядное представление об этом процессе можно получить из работы [36], содержащей данные о величине сечений фотоионизации. Дадим объяснения различиям, наблюдаемым в спектрах MoO2. Интенсивности расчетных плотностей O 2s- и O 2p-состояний примерно равны. Согласно [36] величина сечения фотоионизации σO2s примерно на порядок больше, чем σO2p при энергии 1486.6 эВ, и напротив, σO2s примерно в 2 раза меньше σO2p при 120 эВ, что качественно согласуется с наблюдаемым изменением интенсивностей O 2s- и O 2p-пиков фотоэлектронных спектров. Для Mo 4d‑состояний величина σMo4d более чем на порядок превосходит σO2p при 1486.6 эВ и, напротив, σMo4d < σO2p при 120 эВ. Поскольку в области ~100 ± 30 эВ для σMo4d наблюдается локальный минимум [36], указать точное значение сечения фотоионизации затруднительно. Отметим лишь, что из приведенных в [36] значений σ следует, что σO2p превосходит σMo4d в 13.5 раза при энергии 80 эВ и в 2.6 раза при энергии 132 эВ. По этим причинам пик Mo 4d-состояний дает заметный вклад в спектр, полученный при 1486.6 эВ, и, напротив, едва различим в спектре, полученном при 120 эВ.

ВЫВОДЫ

Методом линеаризованных присоединенных плоских волн исследована электронная структура тетрагональной кристаллической модификации оксидов переходных металлов TiO2 и MoO2. Результаты расчетов для MoO2 с экспериментально определенными параметрами решетки представлены впервые. Показано, что разница в числе электронов на d-подоболочке атомов Ti и Mo приводит к различному типу электропроводности при образовании оксидов: полупроводниковому у TiO2 и металлическому у MoO2. Представлены результаты рентгеновских фотоэлектронных исследований образцов TiO2 и MoO2 в виде порошков при двух различных величинах энергии возбуждения. Из-за разницы в величинах сечений фотоионизации электронных состояний при энергии возбуждения 120 эВ основной вклад в спектр вносят O 2p-состояния. При энергии 1486.6 эВ наиболее интенсивно проявляются O 2s-состояния. При этом в случае MoO2 в спектре также проявляется интенсивный пик Mo 4d-состояний.

Исследование выполнено при поддержке Российского научного фонда (грант № 22-72-00145, https://rscf.ru/project/22-72-00145/). Авторы благодарят Министерство науки и высшего образования России (соглашение № 075-15-2021-1351) в части применения методологии использования синхротронного излучения.

Список литературы

  1. Романов Д.П., Скробот В.Н. // Физика и химия стекла. 2009. Т. 35. № 5. С. 685.

  2. Перепелица А.С., Асланов С.В., Овчинников О.В. и др. // Конденсированные среды и межфазные границы. 2023. Т. 25. № 2. С. 215. https://doi.org/10.17308/kcmf.2023.25/11103

  3. Кастро Р.А., Ильинский А.В., Смирнова Л.М. и др. // ФТТ. 2021. Т. 63. № 12. С. 2210.

  4. Music D., Krause A.M., Olsson P.A.T. // Crystals. 2021. V. 11. P. 217. https://doi.org/10.3390/cryst11020217

  5. Николаев А.В., Андреев Б.В. // ФТТ. 1993. Т. 35. № 5. С. 1185.

  6. Eyert V., Horny R., Hock K.-H., Horn S. // J. Phys.: Condens. Matter. 2000. V. 12. P. 4923. https://doi.org/10.1088/0953-8984/12/23/303

  7. Ahn K.-H., Hariki A., Lee K.-W., Kuneš J. // Phys. Rev. B. 2019. V. 99. P. 184432. https://doi.org/10.1103/PhysRevB.99.184432

  8. Jacob K.T., Shekhar C., Waseda Y. // J. Am. Ceram. Soc. 2008. V. 91. P. 563. https://doi.org/10.1111/j.1551-2916.2007.02165.x

  9. Seisenbaeva G.A., Sundberg M., Nygren M. et al. // Mater. Chem. Phys. 2004. V. 87. P. 142. https://doi.org/10.1016/j.matchemphys.2004.05.025

  10. Scanlon D.O., Watson G.W., Payne D.J. et al. // J. Phys. Chem. C. 2010. V. 114. P. 4636. https://doi.org/10.1021/jp9093172

  11. Tokarz-Sobieraj R., Grybos R., Witko M. // Appl. Catal. A. Gen. 2011. V. 391. P. 137. https://doi.org/10.1016/j.apcata.2010.07.041

  12. Pavoni E., Modreanu M.G., Mohebbi E. et al. // Nanomaterials. 2023. V. 13. P. 1319. https://doi.org/10.3390/nano13081319

  13. Jiang N., Spence J.C.H. // Phys. Rev. B. 2004. V. 70. P. 245117. https://doi.org/10.1103/PhysRevB.70.245117

  14. Bauer D., Roberts A.J., Starkey C.L. et al. // Int. J. Electrochem. Sci. 2018. V. 13. P. 5120. https://doi.org/10.20964/2018.05.37

  15. Wang L., Liu N., Zhao Y. // Solid State Sci. 2019. V. 95. P. 105930. https://doi.org/10.1016/j.solidstatesciences.2019.105930

  16. Yin J., Hai P., Gao Y. et al. // Nano Res. 2023. V. 16. P. 4941. https://doi.org/10.1007/s12274-022-5120-x

  17. Zehra T., Kaseem M., Hossain S., Ko Y.-G. // Metals. 2021. V. 11. P. 1182. https://doi.org/10.3390/met11081182

  18. Landmann M., Rauls E., Schmidt W.G. // J. Phys.: Condens. Matter. 2012. V. 24. P. 195503. https://doi.org/10.1088/0953-8984/24/19/195503

  19. Cai X., Zhang P., Wei S.-H. // J. Semicond. 2019. V. 40. P. 092101. https://doi.org/10.1088/1674-4926/40/9/092101

  20. Ekuma C.E., Bagayoko D. // Jpn. J. Appl. Phys. 2011. V. 50. P. 101103. https://doi.org/10.1143/JJAP.50.101103

  21. Baur W.H. // Crystallogr. Rev. 2007. V. 13. P. 65. https://doi.org/10.1080/08893110701433435

  22. Blaha P., Schwarz K., Tran F. et al. // J. Chem. Phys. 2020. V. 152. P. 074101. https://doi.org/10.1063/1.5143061

  23. https://www.sigmaaldrich.com/RU/en

  24. Лебедев А.М., Меньшиков К.А., Назин В.Г. и др. // Поверхность. Рентген., синхротр. и нейтр. исслед. 2021. № 10. С. 44.

  25. Moulder J.F., Stickle W.F., Sobol P.E., Bomben K.D. Handbook of X-ray Photoelectron Spectroscopy. Physical Electronics Division. Eden Prairie, Minnesota, Perkin-Elmer Corporation, 1992. 261 p.

  26. Crist B.V. // Handbook of Monochromatic XPS Spectra: The Elements of Native Oxides. Mountain View, Wiley, 2000. 500 p.

  27. Manyakin M.D., Kurganskii S.I. // J. Phys.: Conf. Ser. 2019. V. 1352. P. 012032. https://doi.org/10.1088/1742-6596/1352/1/012032

  28. Курганский С.И., Манякин М.Д., Дубровский О.И. и др. // ФТТ. 2014. Т. 56. № 9. С. 1690.

  29. Frati F., Hunault M.O.J.Y., de Groot F.M.F. // Chem. Rev. 2020. V. 120. P. 4056. https://doi.org/10.1021/acs.chemrev.9b00439

  30. Kowalczyk S.P., McFeely F.R., Ley L. et al. // Solid State Commun. 1977. V. 23. P. 161.

  31. Chambers S.A., Gao Y., Kim Y.J. // Surf. Sci. Spectra. 1998. V. 5. P. 211. https://doi.org/10.1 1 16/1.1247841

  32. Beatham N., Orchard A.F. // J. Electron Spectros. Relat. Phenomena. 1979. V. 16. P. 77.

  33. Fujiwara K., Tsukazak A. // J. Appl. Phys. 2019. V. 125. P. 085301. https://doi.org/10.1063/1.5079719

  34. Stoeberl V., Guedes E.B., Abud F. et al. // EPL. 2020. V. 132. P. 47004. https://doi.org/10.1209/0295-5075/132/47004

  35. Лихачев Е.Р., Курганский С.И. // Изв. РАН. Сер. физ. 1997. Т. 61. № 5. С. 996.

  36. Yeh J.J., Lindau I. // Atomic Data and Nuclear Data Tables. 1985. V. 32. P. 1. https://doi.org/10.1016/0092-640X(85)90016-6
