Петрология, 2021, T. 29, № 3, стр. 292-308

Проявление позднесвекофеннского метаморфизма повышенных давлений в зональном метаморфическом комплексе Северного Приладожья (юго-восток Фенноскандинавского щита)

П. Я. Азимов a, *, Н. Г. Ризванова a

a Институт геологии и геохронологии докембрия РАН
Санкт-Петербург, Россия

* E-mail: pavel.azimov@mail.ru

Поступила в редакцию 09.01.2020
После доработки 16.09.2020
Принята к публикации 07.10.2020

Полный текст (PDF)

Аннотация

В районе Кительского месторождения гранатов (cевероладожский метаморфический комплекс, юго-восточная часть Фенноскандинавского щита) в метапелитах установлен минеральный парагенезис Pl + Bt + Qtz + Grt + Sil + Ilm + Rt ± St (без кордиерита), соответствующий границе средне- и высокотемпературного метаморфизма повышенных давлений (барровианского типа). Для определения P-T условий образования этого парагенезиса использован метод мультиравновесной термобарометрии (TWEEQU). Рассчитанные значения P-T параметров метаморфизма составляют 610–700°C и 6–8 кбар. Метаморфизм сопровождался деформациями и анатексисом (частичным плавлением), происходившим в условиях водонасыщенной системы. Возраст метаморфического события, определенный U-Pb методом (ID-TIMS) по монациту, составляет 1800 млн лет (время заключительной стадии эволюции Свекофеннского орогена). Выявленное событие проявлено локально в зонах деформации, расположенных среди сланцев с обычными для североладожского метаморфического комплекса и всего Свекофеннского орогена парагенезисами низких–умеренных давлений (метаморфизм бьюкенского типа). Ретроградные преобразования в кительских сланцах происходили при температуре не выше 300°C. Они не являлись заключительной стадией позднесвекофеннского метаморфизма, а связаны с более молодым низкотемпературным флюидным воздействием.

Ключевые слова: полиметаморфизм, метаморфизм повышенных давлений (барровианского типа), североладожский метаморфический комплекс, мультиравновесная термобарометрия, TWEEQU, монацит

ВВЕДЕНИЕ

Метаморфический ареал Северного Приладожья, относящийся к Раахе-Ладожской сутурной зоне, переходной от архейского Карельского кратона к палеопротерозойскому Свекофеннскому орогену, характеризуется зональностью андалузит-силлиманитового (бьюкенского) типа (Геология …, 2000). Степень метаморфизма североладожского комплекса меняется от низкотемпературной зеленосланцевой фации у края Карельского кратона до гранулитовой фации в южной части ареала. Этот метаморфизм связан со становлением позднепалеопротерозойского аккреционного Свекофеннского орогена. В пределах Финляндии в Раахе-Ладожской зоне известны находки ассоциаций с кианитом, указывающих на метаморфизм повышенных давлений с уровнем не выше зеленосланцевой фации (Korsman, Glebovitsky, 1999), но в североладожском метаморфическом комплексе не было известно парагенезисов – индикаторов повышенных давлений. Хотя современные изотопно-геохронологические исследования Северного домена Приладожья выявили признаки полиметаморфизма в североладожском метаморфическом комплексе (Балтыбаев и др., 2005, 2009), P-T параметры более молодого метаморфического события в Северном Приладожье не были установлены.

ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ

Среди крупнейших структурных единиц Фенноскандинавского щита выделяются архейский Карельский кратон и обрамляющий его с юго-востока палеопротерозойский Свекофеннский ороген. Они разделены Раахе-Ладожской шовной зоной, в основании которой находится архейский гранито-гнейсовый фундамент, переработанный вместе с палеопротерозойским вулканогенно-осадочным чехлом в ходе свекофеннского орогенеза (Балтыбаев и др., 2009). Северное Приладожье расположено в юго-восточной части Раахе-Ладожской зоны и прилегающей части Свекофеннского орогена (рис. 1а). Часть Северного Приладожья, относящаяся к Раахе-Ладожской зоне, выделяется как Северный домен, а относящаяся к Свекофеннскому орогену и не имеющая архейского фундамента – как Южный домен. Эти домены разделены Мейерской надвиговой зоной. Ремобилизация древнего фундамента в Северном домене (в зоне амфиболитовой фации метаморфизма) привела к образованию гранито-гнейсовых куполов, обрамленных породами осадочно-вулканогенной сортавальской серии, лежащей в основании палеопротерозойского супракрустального разреза (Геология …, 2000). В синформах, разделяющих купола, и вблизи края кратона сортавальская серия перекрыта более молодыми терригенными породами ладожской серии с флишевой ритмичной слоистостью. По составу породы ладожской серии отвечают грауваккам и аргиллитам (Котова и др., 2009) и превращены в слюдистые сланцы и гнейсы.

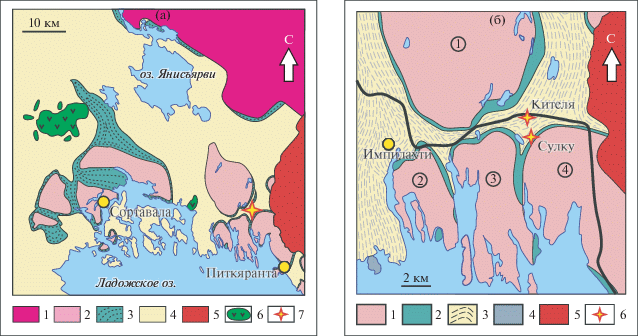

Рис. 1.

(а) Схема геологического строения Северного Приладожья. 1, 2: архейские породы (1 – Карельский кратон, 2 – гранито-гнейсовые купола); 3, 4: палеопротерозойские супракрустальные породы (3 – вулканогенно-осадочная сортавальская серия, 4 – метатерригенная ладожская серия); 5, 6: интрузии (5 – мезопротерозойский Салминский массив гранитов-рапакиви, 6 – палеопротерозойские мафит-ультрамафитовые Калаамский и Велимякский массивы); 7 – Кительское месторождение граната. (б) Схема южной части Руокоярвинской синформы. 1 – гранито-гнейсовые купола: (1) Коккоселькский, (2) Импилахтинский, (3) Мурсульский, (4) Питкярантский (номера соответствуют цифрам в кружках на схеме); 2 – амфиболиты и карбонатные породы сортавальской серии; 3 – слюдяные сланцы ладожской серии; 4 – тоналиты Импиниемского массива; 5 – граниты-рапакиви Салминского массива; 6 – точки отбора образцов (участок Кителя: образцы A1, K26; участок Сулку: образцы L14-06, LK19-064, LK19-064/1).

По минеральным парагенезисам метапелитов и метаграувакк в Северном Приладожье выделяются метаморфические зоны: хлорит-мусковитовая, биотитовая, гранатовая, ставролитовая, силлиманит-мусковитовая, силлиманит-ортоклазовая и гиперстеновая (Балтыбаев и др., 2009). Уровень метаморфизма нарастает в южном–юго-западном направлении – по мере удаления от Карельского кратона, хотя местами конфигурация зональности более сложная. Все перечисленные метаморфические зоны, кроме последней, развиты в пределах Северного домена, а гиперстеновая – в Южном. В силлиманит-ортоклазовой и гиперстеновой зонах, соответствующих условиям высокотемпературной амфиболитовой и гранулитовой фаций метаморфизма, проявлена интенсивная мигматизация. Географически область мигматизации захватывает район к юго-западу от Сортавалы, к югу от Питкяранты и отчасти – ладожские шхеры. В глиноземистых гнейсах высокотемпературных зон индикаторным является парагенезис Pl + Qtz + Bt + + Grt + Crd + Sil ± Kfs22, обычный для высокотемпературных метапелитов низких и умеренных давлений (Глебовицкий, 1977). В североладожском метаморфическом комплексе кордиерит-силлиманитовый парагенезис прогрессивно развивается по ставролитсодержащим парагенезисам (Геология …, 2000). Силлиманит отмечен и в других, более низкотемпературных зонах: в силлиманит-мусковитовой, реже в ставролитовой. В последней он встречается эпизодически и образует тонкоигольчатый, скрытокристаллический фибролитовый агрегат, нередко демонстрирующий неравновесные соотношения с другими минералами породы, в том числе со ставролитом (Великославинский, 1972). Среднетемпературные метапелиты сложены обычно минеральным парагенезисом Pl + Qtz + Bt + St + Grt ± Ms, отвечающим ставролитовой зоне и широко распространенном как в западной (к западу от реки Янисйоки), так и в восточной части Северного домена.

Месторождение ювелирных гранатов Кителя (Киевленко и др., 1987) расположено в восточной части Северного домена на южной окраине Руокоярвинской (Кительской) синформы, сложенной на крыльях породами осадочно-вулканогенной сортавальской серии, а в ядре – биотитовыми парасланцами ладожской серии, и окруженной гранито-гнейсовыми куполами Питкярантской группы: Мурсульским и Питкярантским на юге, Коккоселькским на северо-западе и Юканкосковским на востоке (рис. 1б). В пределах месторождения есть несколько участков. Образцы для исследования отобраны на двух из них: на участке Кителя (собственно месторождение Кителя), расположенном примерно в 1 км к востоку от железнодорожной станции Кителя (образцы K26 и A1), и на участке Сулку, расположенном на западном склоне одноименной горы (образцы L14-06, LK19-064 и LK19-064/1). Среди парасланцев ладожской серии гранат-биотитовые сланцы Кительского месторождения выделяются более крупной зернистостью, бóльшим размером порфиробластов граната, достигающих 2–3 см в поперечнике (против обычных для ладожских сланцев 2–4 мм), отчетливо проявленной плойчатостью, минеральной и агрегатной линейностью. Они обычно представляют собой LS-тектониты с агрегатной линейностью вдоль шарниров складок плойчатости. В некоторых образцах с участка Сулку сланцеватость отсутствует, а биотит вытянут вдоль направления агрегатной линейности, т.е. порода является L‑тектонитом. Вокруг порфиробластов граната в кительских сланцах могут быть видны S–C и сигмоидные структуры. Эти признаки, вместе с плойчатостью и линейностью, указывают на синметаморфический характер деформаций. Другая особенность кительских сланцев – небольшие (до 1–1.5 см) линзы анатектической лейкосомы, образующейся синхронно с деформациями. К юго-западу, югу и к востоку от Кительского месторождения в северном обрамлении Импилахтинского, Мурсульского и Питкярантского куполов распространены обычные мелкозернистые и даже филлитовидные ладожские сланцы без плойчатости, без граната или с редким мелким гранатом (до 2–3 мм) и без мигматизации. Интенсивная мигматизация начинается существенно южнее, в более высокотемпературных метаморфических зонах, проявленных на островах Ладожского озера к югу от Импилахтинского, Мурсульского и Питкярантского куполов и в районе мыса Юляристи (в обрамлении Ристиниемского купола). Таким образом, уровень метаморфизма в кительских сланцах оказывается дискордантен по отношению к общей метаморфической зональности региона.

Главное метаморфическое событие, проявленное как в Северном (зоны метаморфизма зеленосланцевой–амфиболитовой фаций), так и в Южном (зона гранулитового метаморфизма) доменах, имеет раннесвекофеннский возраст ~1880–1860 млн лет (Балтыбаев и др., 2009; Ладожская …, 2019). В Северном домене, наряду со значениями возраста, соответствующими раннесвекофеннскому этапу и полученными как по глиноземистым сланцам и гнейсам, так и по метавулканитам, распространены цирконы и монациты с позднесвекофеннскими значениями U-Pb возраста ~1800 млн лет (Балтыбаев и др., 2005; Балтыбаев и др., 2009), указывающими на проявление в Северном домене второго метаморфического события. Однако к настоящему времени отсутствуют работы, в которых были бы определены термодинамические условия этого события и его структурная позиция.

МИНЕРАЛОГИЯ И ПЕТРОГРАФИЯ КИТЕЛЬСКИХ СЛАНЦЕВ

Гранат-биотитовые сланцы Кительского месторождения – крупнозернистые породы, сложенные преимущественно биотитом, кварцем, плагиоклазом и гранатом (рис. 2). Порфиробласты граната в кительских сланцах не образуют скоплений и могут быть расположены довольно редко. Это преимущественно тетрагонтриоктаэдрические зерна, как правило изометричные, но нередко уплощенные или удлиненные вдоль одной из осей симметрии четвертого порядка (Рундквист, Москалева, 1985). Общее их содержание в породе обычно составляет не больше 5–10%, но на некоторых участках достигает 20%. Размер зерен граната меняется от 4–7 мм до 1.5–2 см и более, а на их гранях часто видна отчетливая штриховка. В порфиробластах граната постоянно присутствуют включения кварца, а в некоторых образцах вдобавок рутила и ильменита.

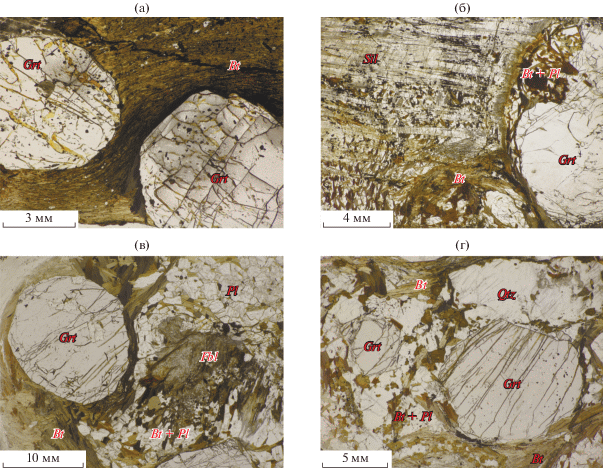

Рис. 2.

Микроструктры гранат-биотитовых сланцев кительского типа (фотографии в поляризованном свете без анализатора): (а) – образец K26: порфиробласты граната в биотитовом сланце. (б) – образец A1: игольчатый силлиманит вокруг крупного порфиробласта граната; в верхней правой части фотографии виден ретроградный кварц-биотит-плагиоклазовый агрегат, замещающий зерно граната. (в) – образец LK19-064: фибролитовый агрегат в гранат-биотитовом сланце. (г) – образец LK19-064/1: гранат-биотитовый сланец с крупными зернами кварца. В порфиробластах граната во всех образцах присутствуют включения рутила и ильменита.

Биотит – один из главных породообразующих минералов сланцев. В сланцах им сложены меланократовые прослои и линзы, образованные крупными сильно деформированными чешуйками биотита длиной от 0.5–1 до нескольких сантиметров, обычно вытянутыми вдоль направления линейности и смятыми в складки плойчатости. Иногда чешуйки биотита образуют сигмоидальные “рыбки”, являющиеся индикатором пластической деформации (Mukherjee, 2013). В подобном агрегате нет плагиоклаза, но может присутствовать незначительное количество кварца. Биотитовые слойки и зонки облекают также порфиробласты граната (рис. 2). Другая форма, в которой биотит встречается в породе, – слабо удлиненные, иногда почти изометричные мелкие (доли мм) недеформированные чешуйки биотита в составе кварц-плагиоклазового агрегата.

Другой важный породообразующий минерал – плагиоклаз – распределен в сланцах весьма неравномерно: вместе с кварцем и мелкими чешуйками биотита он обычно образует линзовидные скопления недеформированных субидиоморфных зерен (1–3, 0.5–2, иногда до 3–5 мм) с гранобластовой структурой, отделенные от граната деформированным биотитовым агрегатом. Такие плагиоклазсодержащие скопления, представляющие собой лейкосому ранних стадий плавления, ориентированы вдоль направления линейности. В некоторых образцах, например обр. A1, плагиоклаз вместе с биотитом местами образует ретроградные каймы, замещающие краевые части крупных зерен граната. Однако в большинстве образцов такие каймы отсутствуют. Кварц образует включения в гранате, мелкие изометричные зерна среди биотита, идиоморфные зерна в составе гранобластового (биотит)-кварц-плагиоклазового агрегата. В образце LK19-064/1 присутствуют маломощные кварцевые жилочки (5–7 мм в поперечнике). Другая особенность этого образца в том, что разделение на биотит без плагиоклаза и биотит-кварц-плагиоклазовый агрегат в нем выраженно слабее, чем в предыдущих образцах.

Иногда в сланцах встречается силлиманит, который образует мелкие призматические зерна либо присутствует в виде спутано-волокнистого фибролита. И призматический силлиманит, и фибролит обычно приурочены к биотитовому агрегату. В некоторых образцах из месторождения Кителя, в частности в обр. A1, с наиболее крупными гранатами из изученных, силлиманит образует игольчатые агрегаты с различимыми в оптическом микроскопе зернами (длиной >2 см и толщиной до 0.5 мм), обрамляющие крупные зерна граната или замещающие их (рис. 2б). Между пучками иголок силлиманита находится биотит-плагиоклазовый агрегат с неориентированными чешуйками биотита, кварцем и единичными зернами ставролита размером ~100 мкм. В других образцах, включая обр. K26, силлиманит встречается в виде мелких призматических зерен среди биотита. В образце LK19-064 силлиманит присутствует в виде “спутанного” фибролитового агрегата (1–2 мм в поперечнике) среди биотита (рис. 2в). В образце LK19-064/1 силлиманит присутствует в наименьшем количестве из всех детально изученных нами образцов: он образует редкие тонкие иглы в некоторых крупных зернах кварца.

В отличие от глиноземистых гнейсов и сланцев района Сортавалы, кордиерит в кительских сланцах отсутствует. Ставролит нигде не виден макроскопически, но встречается в некоторых образцах с крупными зернами граната, в частности в образцах A1 и LK19-064, где образует немногочисленные округлые субизометричные зерна размером 50–100 мкм, приуроченные обычно к биотит-кварц-плагиоклазовому агрегату (не более 3–4 зерен на шлиф). Признаков замещения ставролита другими минералами, как и признаков развития ставролита по другим минералам, нет.

Для некоторых сланцев характерны мелкие изометричные зерна акцессорного турмалина (в частности, для образцов K26 и LK19-064/1). Не меньше распространены сланцы, не содержащие турмалин. Ильменит и рутил – обычные акцессорные минералы. Чаще всего они присутствуют в виде включений в порфиробластах граната, иногда совместно. В образце K26 удлиненные зерна рутила и ильменита встречаются среди биотитового агрегата. Никаких признаков, указывающих, что один из этих минералов развивается по другому, ни в одном из образцов не найдено. Кое-где в биотитовом агрегате встречаются редкие чешуйки графита. Из рудных минералов отмечается также магнетит. Иногда в сланцах можно увидеть изометричные, сильно окисленные зерна сульфидов. Из других акцессорных минералов в сланцах присутствуют апатит, циркон, монацит, ксенотим.

Во многих образцах в биотите вдоль сланцеватости развиваются вторичные хлорит и каолинит. Иногда их количество становится довольно значительным. Однако ни в одном из образцов каолинит не развивается по силлиманиту или ставролиту. Гранат также не затронут хлоритизацией или другими низкотемпературными изменениями.

Образец L14-06, использованный для датирования, по минеральному составу и текстуре аналогичен образцу LK19-064.

Описанная выше дифференциация – разделение на существенно биотитовые участки с гранатом, иногда с силлиманитом, практически без лейкократовых минералов, и на обтекаемые меланократовым биотитовым агрегатом линзы (биотит)-кварц-плагиоклазового состава с гранобластовой структурой – отсутствует в обычных мелкозернистых биотитовых сланцах ладожской серии, с гранатом или без него. Эта дифференциация связана с ранней стадией частичного плавления сланцев. Другая важная черта, отличающая кительские сланцы, – отсутствие кордиерита в метапелитовых сланцах вместе с силлиманитом.

Микрозондовые исследования составов минералов выполнены в ИГГД РАН (г. Санкт-Петербург) на растровом электронном микроскопе JSM-6510LA с ЭДС-спектрометром JED-2200, аналитик О.Л. Галанкина. Расчет составов минералов (кроме турмалина) произведен в программе Minal 3 (автор – Д.В. Доливо-Добровольский, ИГГД РАН), а турмалина – в программе пакета Mineral Recalculation Software (автор – Andy Tindle, Open University Electron Microprobe Laboratory, UK). Результаты микрозондового анализа минералов приведены в таблице ESM_1.xls33 (см. Supplementary).

По результатам микрозондового анализа гранаты Кительского месторождения имеют состав Alm72–81Prp12–17Sps3–12Grs2–4 (рис. 3а). Полученные составы близки к результатам валового химического анализа кительских гранатов по данным (Рундквист, Москалева, 1985). Гранаты слабозональные, с пологими куполовидными профилями зональности по альмандину (снижение от центра к краю) и спессартину (рост от центра к краю) и немонотонной зональностью по пиропу (рис. 3б). Биотит в кительских сланцах имеет среднюю железистость (f = 48–58 мол. %) и низкую–умеренную глиноземистость (1.17–1.36 ф. к. AlIV и 0.36–0.56 ф. к. AlVI) и титанистость (0.08–0.14 ф. к. Ti). Доля Na от суммы щелочей в биотите не превышает 11 мол. % (в среднем 4.8 мол. %). Крупные деформированные чешуи биотита и мелкие субизометричные зерна из биотит-плагиоклазового агрегата в матрице породы по составу не различаются. Плагиоклаз соответствует олигоклазу (An17–25), что обычно для парасланцев. Ставролит умеренно-магнезиальный (f = 80–87 мол. %), с низким содержанием Ti (0.05–0.09 ф. к.). Содержание Zn в ставролите обычно ниже предела обнаружения. В ильмените доля Mn и Mg компонентов составляет 0.9–1.4 и 1–3.5 мол. % соответственно. Турмалин – дравит с подчиненным количеством шерлового и увитового компонентов: f = 31–38 мол. %, Na/(Na + Ca) = 0.69–0.91. В апатите преобладает фторапатитовый компонент (преимущественно 65–75 мол. %), хлор отсутствует.

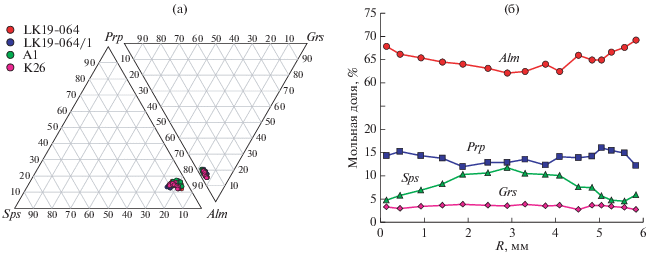

Рис. 3.

Состав гранатов из гранат-биотитовых сланцев месторождения Кителя: (а) – минальный состав гранатов; (б) – профиль зональности в порфиробласте граната из обр. LK19-064/1.

Необычные для Северо-Ладожского метаморфического ареала парагенезисы (силлиманит без кордиерита, рутил совместно с ильменитом), а также ранний анатексис к северу от зоны мигматитов, в пределах более низкотемпературных метаморфических зон, указывают на иное метаморфическое событие с P-T условиями, отличающимися от условий главного этапа метаморфизма Северного Приладожья.

МИНЕРАЛЬНАЯ ТЕРМОБАРОМЕТРИЯ

Для определения P-T условий метаморфизма сланцев Кительского месторождения использован метод мультиравновесной термобарометрии TWEEQU (Berman, 1991) с применением комбинационного подхода (Доливо-Добровольский, 2006а). Расчеты выполнены в программе winTWQ 2.34 (Berman, 2007) с дополнениями TWQ_Comb (Доливо-Добровольский, 2006б) и TWQ_View (Доливо-Добровольский, 2006в). В расчетах использованы взаимосогласованные термодинамические базы данных (ТБД) JUN92 (Berman, 1988), BA96 (Berman, Aranovich, 1996; Aranovich, Berman, 1996) и BA06 (Berman et al., 2007). Расчеты с ТБД JUN92 и BA96 выполнены для парагенезиса Pl + Bt + Grt + Qtz + Sil + Ilm + Rt c тремя независимыми реакциями (IR), описывающими соотношения между компонентами минералов – твердых растворов и минералами постоянного состава:

(1)
$Alm + Phl = Prp + Ann,$
(2)
$3An = 2Sil + Qtz + Grs,$
(3)
$Alm + 3Rt = Sil + 2Qtz + 3Ilm.$

Номера реакций соответствуют номерам линий на TWQ-диаграммах (рис. 4). Первая из этих реакций – обменная (Fe-Mg) реакция между гранатом и биотитом, широко применяемая как геотермометр, а вторая и третья соответствуют известным реакциям смещенного равновесия (GASP и GRAIL), используемым как геобарометры (Essene, 1989). При расчетах с ТБД BA06, кроме этих трех, можно использовать еще одну независимую реакцию:

(4)
$Prp + 3Ea + 4Qtz = 3Phl + 4Sil.$

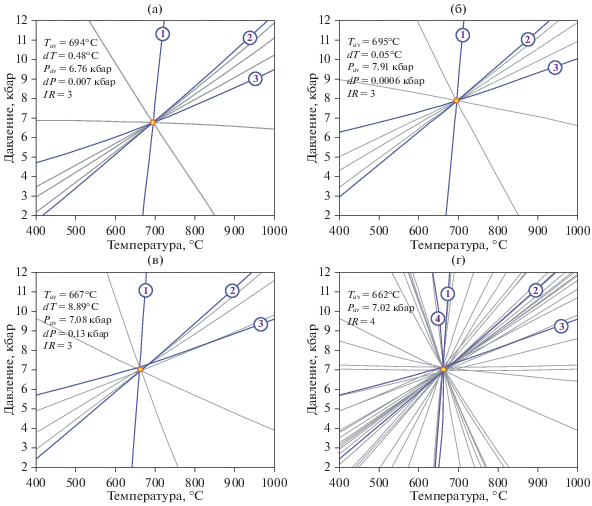

Рис. 4.

Примеры TWQ-диаграмм (Berman, 1991) со сходящимися линиями минеральных реакций (система KCFMASTiH) для парагенезиса Pl + Bt + Grt + Qtz + Sil + Ilm + Rt из гранат-биотитовых сланцев месторождения Кителя. Диаграммы рассчитаны с использованием взаимосогласованных термодинамических баз данных (ТБД): (а) – ТБД JUN92 (Berman, 1988); (б) – ТБД BA96 (Berman, Aranovich, 1996; Aranovich, Berman, 1996); (в, г) – ТБД BA06 (Berman, Aranovich, 2007). На диаграммах (а–в) показаны результаты расчетов в системе с тремя независимым реакциями (IR = 3), на диаграмме (г) – в системе с четырьмя независимыми реакциями (IR = 4). Независимые реакции выделены на диаграммах синим цветом, номера в кружках соответствуют реакциям (1)–(4) в тексте статьи.

В ТБД BA06 присутствуют четыре минала, входящие в состав биотита: флогопит, аннит, истонит и сидерофиллит. Формально с учетом последнего можно написать дополнительную независимую реакцию:

(5)
$Alm + {\text{ }}3Sdp + {\text{ }}4Qtz = {\text{ }}3Ann + {\text{ }}4Sil,$

но в действительности из четырех перечисленных миналов только три являются линейно независимыми, так как они все образуют взаимный твердый раствор и связаны так называемой “внутриминеральной” реакцией:

$\begin{gathered} {\text{KM}}{{{\text{g}}}_{3}}\left( {{\text{AlS}}{{{\text{i}}}_{{\text{3}}}}{{{\text{O}}}_{{{\text{10}}}}}} \right){{\left( {{\text{OH}}} \right)}_{2}}\left( {Phl} \right) + \\ + \,\,{\text{KF}}{{{\text{e}}}_{{\text{2}}}}{\text{Al}}\left( {{\text{A}}{{{\text{l}}}_{{\text{2}}}}{\text{S}}{{{\text{i}}}_{{\text{2}}}}{{{\text{O}}}_{{{\text{10}}}}}} \right){{\left( {{\text{OH}}} \right)}_{2}}\left( {Sdp} \right) = \\ = {\text{KF}}{{{\text{e}}}_{{\text{3}}}}\left( {{\text{AlS}}{{{\text{i}}}_{{\text{3}}}}{{{\text{O}}}_{{{\text{10}}}}}} \right){{\left( {{\text{OH}}} \right)}_{2}}\left( {Ann} \right) + \\ + \,\,{\text{KM}}{{{\text{g}}}_{{\text{2}}}}{\text{Al}}\left( {{\text{A}}{{{\text{l}}}_{{\text{2}}}}{\text{S}}{{{\text{i}}}_{{\text{2}}}}{{{\text{O}}}_{{{\text{10}}}}}} \right){{\left( {{\text{OH}}} \right)}_{2}}\left( {Ea} \right), \\ \end{gathered} $

константа которой равна 1. Таким образом, один из четырех компонентов биотита в базе данных в действительности является квазинезависимым, так что независимость реакции (5) тоже кажущаяся. Поэтому мы не используем эту реакцию в наших расчетах. В другой взаимосогласованной термодинамической базе данных (Holland, Powell, 2011), чтобы избежать подобного казуса, сходные зависимые компоненты устранены.

Критерием равновесности при мультиравновесной термобарометрии является сходимость реакций на TWQ-диаграммах, т.е. близость точек парных пересечений отдельных реакций к среднему, рассчитанному из этих парных пересечений (Berman, 1991). Соответственно, из всех расчетов были выбраны те, где такая сходимость наибольшая. Диапазоны рассчитанных равновесных P-T значений представлены в табл. 1. Для более компактного отображения результатов термобарометрии по совокупностям P-T значений, полученных по комбинациям анализов с хорошей сходимостью реакций, рассчитаны эллипсы погрешности с доверительной вероятностью 95%. На рис. 5 и в табл. 1 показаны результирующие эллипсы погрешности термобарометрических данных для всех изученных образцов, рассчитанные с разными ТБД. Видно, что значения температур, определенные по трем независимым реакциям, в целом сходны для разных ТБД, хотя различаются достаточно, чтобы облака точек в основном не пересекались. При этом значения температур, рассчитанные с ТБД JUN92, – наименьшие, с ТБД BA96 – наибольшие, а значения, полученные с ТБД BA06, лежат между ними. Результаты расчетов с разными ТБД различаются и по давлению, причем в этом случае систематические различия еще нагляднее. Наименьшие значения давлений, как и с температурами, получаются при использовании ТБД JUN92, наибольшие – с ТБД BA96, причем разница между первыми и вторыми довольно значительная (около 1.5 кбар) при сопоставимом разбросе среди результатов, посчитанных с одной ТБД. Значения, определенные с ТБД BA06, лежат между результатами с ТБД JUN92 и ТБД BA96 (но ближе ко вторым). Особенностью этой базы данных является наименьший разброс рассчитанных значений. Использование четвертой независимой реакции позволяет еще сократить разброс найденных P-T значений с хорошей сходимостью.

Таблица 1.

Результаты мультиравновесной термобарометрии и параметры эллипсов погрешности, описывающие полученные P-T значения для силлиманит-гранат-биотитовых сланцев Кительского гранатового месторождения (североладожский метаморфический комплекс, юго-восток Фенноскандинавского щита)

ТБД Номер образца n Диапазон T, °C Диапазон P, кбар Tav, °C Pav, кбар 2σT, °C 2σP, кбар cor
JUN92
(3IR) 		K26 206 615–705 5.6–6.9 661.2 6.26 38.4 0.52 0.79
A1 38 590–785 5.7–7.3 659.2 6.48 104.6 0.97 0.94
LK19-064 20 695–740 6.3–6.8 722.2 6.55 26.8 0.27 0.89
LK19-064/1 70 590–710 5.4–6.9 645.5 5.98 56.8 0.86 0.83
BA96
(3IR) 		K26 355 665–745 7.3–8.4 704.0 7.85 31.8 0.45 0.80
A1 39 645–760 7.8–8.9 710.5 8.29 58.9 0.55 0.85
LK19-064 30 730–760 7.5–8.3 747.2 7.79 19.5 0.47 –0.03
LK19-064/1 47 645–740 7.4–8.4 703.6 7.99 62.2 0.44 0.54
BA06
(3IR, без Ea) 		K26 67 655–675 7.0–7.1 662.3 6.96 14.4 0.25 0.64
A1 62 615–720 6.8–7.9 668.3 7.38 53.9 0.55 0.78
LK19-064 6 695–715 6.7–6.9 702.5 6.75 16.1 0.17 0.89
LK19-064/1 19 610–695 7.2–7.7 630.2 7.46 37.4 0.39 –0.21
BA06
(4IR, с Ea) 		K26 16 650–675 6.7–7.2 661.9 6.97 11.9 0.22 0.53
A1 6 635–675 6.9–7.2 652.1 7.06 30.7 0.30 0.31
LK19-064 12 665–700 6.3–7.0 691.1 6.65 23.4 0.44 0.02
LK19-064/1 10 610–640 7.4–7.9 624.9 7.63 24.2 0.27 0.38

Примечание. ТБД – термодинамическая база данных, использованная при расчетах в программе TWQ (пояснения см. в тексте); IR – число независимых реакций между компонентами в системе; n – число TWQ-пересечений с хорошей сходимостью; параметры эллипсов: Tav и Pav – средние значения температуры и давления (центры эллипсов); 2σT и 2σP – среднеквадратичные отклонения по температуре и давлению; cor – коэффициент корреляции. Для всех эллипсов число переменных var = 2, доверительный интервал conf. lev. = 95%.

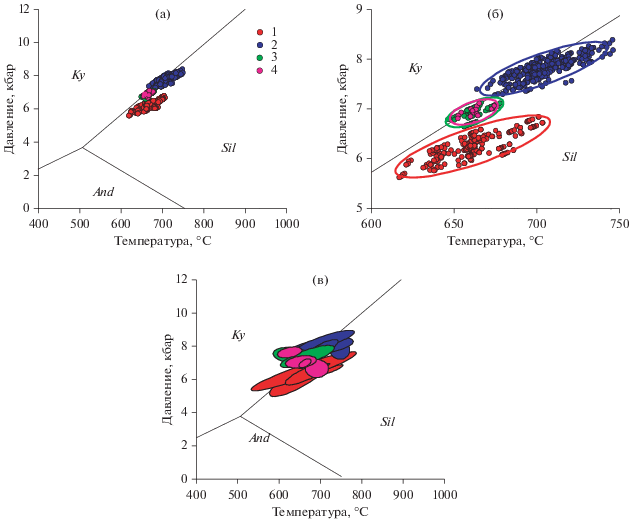

Рис. 5.

Результаты расчетов P-T условий метаморфизма методом TWEEQU в сланцах месторождения Кителя с различными ТБД. (а, б) – для обр. K26 (точки отражают результаты индивидуальных расчетов с хорошей сходимостью реакции, эллипсы стандартных отклонений описывают совокупность точек с доверительной вероятностью 0.95); (в) – для всех изученных образцов. Условные обозначения: 1 – ТБД JUN92, IR = 3; 2 – ТБД BA96, IR = 3; 3 – ТБД BA06, IR = 3; 4 – ТБД BA06, IR = 4 (включая истонитовый компонент биотита Ea). Поля устойчивости силикатов алюминия Al2SiO5 рассчитаны в программе winTWQ (одинаковы для всех использованных ТБД).

В пределах каждого конкретного эллипса разброс точек, как правило, больше по температуре, чем по давлению. Вероятно, такой разброс определяется, главным образом, совокупностью аналитических ошибок и наблюдаемыми вариациями составов минералов, часть которых связана с неполным уравновешиванием минералов в породе. Однако большой разброс найденных равновесных P-T значений для обр. A1, скорее всего, связан и с ретроградными преобразованиями, проявленными, в частности, в замещении граната реакционными биотит-плагиоклазовыми каймами. В других изученных образцах такие каймы отсутствуют.

ВОЗРАСТ МЕТАМОРФИЗМА

Для определения возраста метаморфизма повышенных давлений в глиноземистых сланцах месторождения Кителя выполнено датирование U-Pb изотопной системы монацитов из образцов L14-06 и LK19-064 методом ID-TIMS. Выделение монацитов из образцов было выполнено по стандартной методике. В исследованных образцах монациты представляют собой очень мелкие округлые зерна размером 50–70 мкм, бесцветные и желтоватые (рис. 6). Непосредственно для датирования отобраны бесцветные прозрачные зерна. Выделение Pb и U из монацитов проводилось на ионообменной смоле BioRad AG 1-X8 100-200 mesh с помощью HCl по методике Т. Кроу (Krogh, 1973).

Рис. 6.

Монацит, выделенный из образца LK19-064 (оптическая микрофотография). Для датирования отобраны прозрачные бесцветные зерна.

Для изотопных исследований был использован смешанный трассер 235U–208Pb. Измерения изотопов Pb и U проводились в ИГГД РАН на многоколлекторном масс-спектрометре TRITON 1T в статическом режиме. Лабораторное загрязнение при исследованиях не превышало 15 пг Pb и 5 пг U. Определение U-Pb возраста монацитов было выполнено по стандартной методике с погрешностью измерения Pb/U отношений (2σ). Расчеты изотопных отношений и возраста минералов проводились по программам К. Ладвига (Ludwig, 1991, 1999). Результаты расчетов приведены в табл. 2 и на рис. 7.

Таблица 2.

Результаты U-Pb изотопных исследований монацитов из сланцев Кительского гранатового месторождения (североладожский метаморфический комплекс)

№
п/п 		Номер образца Изотопные отношения Rho Возраст, млн лет
206Pb/204Pbа 207Pb/206Pbб 208Pb/206Pbб 207Pb/235U 206Pb/238U 206Pb/238U 207Pb/235U 207Pb/206Pb
1 L14-06 3923
(2.0) 		0.11357
(0.048) 		1.2656
(0.790) 		4.8501
(0.16) 		0.31946
(0.14) 		0.92 1793.6 ± 2.5 1787.1 ± 2.8 1801.3 ± 1.1
2 LK19-064 2862
(0.77) 		0.11479
(0.042) 		1.2840
(0.060) 		4.8506
(0.14) 		0.31967
(0.13) 		0.97 1793.7 ± 2.4 1788.1 ± 2.5 1800.2 ± 0.6

Примечание. аИзотопные отношения, скорректированные на бланк и фракционирование; бизотопные отношения, скорректированные на бланк, фракционирование и обычный Pb; Rho – коэффициент корреляции погрешностей отношений 207Pb/235U и 206Pb/238U.

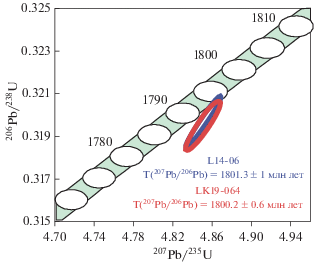

Рис. 7.

Диаграмма Везерилла для монацита из образцов L14-06 и LK19-064 (участок Сулку).

Полученные возрасты метаморфизма близки к конкордантным. Для монацита из обр. L14-06 возраст Т(207Pb/206Pb) = 1801.3 ± 1.1 млн лет, а для монацита из обр. LK19-064 – возраст Т(207Pb/206Pb) = = 1800.2 ± 0.6 млн лет, т.е. значения возраста в пределах погрешности совпадают. Полученные значения соответствуют позднесвекофеннскому времени (Балтыбаев и др., 2009).

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Результаты термобарометрии

Рассчитанные значения температуры и давления отвечают высокотемпературной части амфиболитовой фации повышенных давлений (рис. 5, 8) и относятся к кианит-силлиманитовой фациальной серии (Барроу). Сопоставление результатов расчетов с положением установленных экспериментально линий реакций (рис. 8) показывает, что в установленных P-T условиях проходит граница устойчивости ставролита совместно с кварцем – он замещается парагенезисом гранат + силлиманит + + кварц. Верхний барический предел устойчивости кордиерита, равновесного с гранатами c ХMg = = 0.1–0.3, ниже значений, определенных по кительским сланцам. Повышенные давления метаморфизма кительских сланцев подтверждаются и сосуществованием рутила и ильменита в парагенезисе с гранатом пироп-альмандинового ряда и силлиманитом (Bohlen et al., 1983). Таким образом, полученные значения температуры и давления соответствуют минеральным парагенезисам, наблюдаемым в кительских сланцах, объясняя и отсутствие кордиерита, индикаторного для метапелитов бьюкенской (андалузит-силлиманитовой) фациальной серии, и появление в метапелитах рутила, обычного для метаморфических пород повышенных давлений (кианит-силлиманитового или барровианского типа).

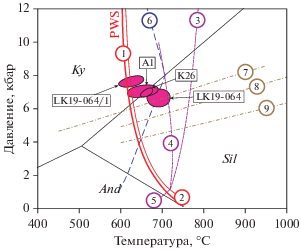

Рис. 8.

Сопоставление результатов термобарометрических расчетов для образцов K26, A1, LK19-064 и LK19-064/1 (ТБД BA06, IR = 4, включая Ea) для гранатовых сланцев Кителя с экспериментальными данными по устойчивости парагенезисов. В прямоугольниках – номера образцов. Линии реакций (номера в кружках): (1) – PWS (солидус водонасыщенного плавления пелитов); (2) – гаплогранитный водонасыщенный солидус (Ab + Kfs + Q + H2O = L); (3) и (4) – солидус дегидратационного плавления пелитов по реакции Bt + Als + Pl + Qtz = Grt + Kfs + L (3 – для Bt56, 4 – для Bt40); (5) – реакция дегидратации пелита (Pl + Qtz + Als + Bt = Grt + Kfs + H2O); (6) – реакция разложения ставролита в присутствии кварца (St + Qtz = Alm + Als + H2O); (7)–(9) – верхний предел устойчивости кордиерита в равновесии с Grt30, определяемый реакцией Crd = Grt30+ Als + Qtz: (7) – в системе с водным флюидом (${{X}_{{{{{\text{H}}}_{2}}{\text{O}}}}}$ = 1), (8) – с водно-углекислотным флюидом (${{X}_{{{{{\text{H}}}_{2}}{\text{O}}}}}$ = 0.5), (9) – с безводным флюидом (${{X}_{{{{{\text{H}}}_{2}}{\text{O}}}}}$ = 0). Нижний индекс у символов биотита и граната – доля магниевого компонента в мол. %. Реакции (1)–(5) приведены по работе (Le Breton, Thompson, 1988), (6) – по (Holdaway et al., 1995), (7) – по (Aranovich, Podlesskii, 1983), (8) и (9) – по (Martignole, Sisi, 1981).

Важно отметить, что ранее для образцов ладожских гранат-биотитовых сланцев из южной части Руокоярвинской синформы (образцы A4044 и A779: Геология …, 2000, рис. 4.4 . на стр. 85 и табл. 4.2 на стр. 86–87) определены существенно меньшие P-T параметры (540–625°C и 3–6 кбар), отвечающие низкотемпературной части амфиболитовой фации низких давлений, т.е. относящиеся к обычному для Северного Приладожья метаморфизму бьюкенского типа. В пользу этого говорит и присутствие в обр. A779 кордиерита. Это подтверждает локальность проявления наложенного метаморфизма повышенных давлений, что обычно для полиметаморфизма. Сопоставление приводимых результатов термобарометрии с трендами эволюции, выведенными для Северного и Южного доменов Приладожья, показывает резкое различие градиентов dP/dT в кительских сланцах и других породах североладожского комплекса (рис. 9). Значения давления, рассчитанные в настоящей работе по сланцам месторождения Кителя, выше даже максимальных давлений (6–7 кбар), установленных для наиболее высокотемпературной в Северном Приладожье гиперстеновой зоны метаморфизма в Южном домене (Балтыбаев и др., 2009).

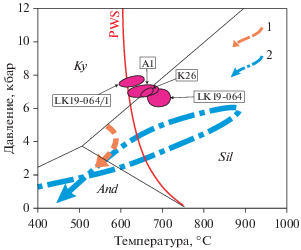

Рис. 9.

Сопоставление результатов термобарометрических расчетов для сланцев месторождения Кителя с P-T трендами метаморфической эволюции главного метаморфизма в Северо-Ладожском метаморфическом ареале из работы (Геология…, 2000). Тренды эволюции: 1 – для Северного домена (среднетемпературные метаморфические зоны), 2 – для Южного домена (область гранулитового метаморфизма).

Сравнение P-T условий метаморфизма кительских силлиманит-гранат-биотитовых сланцев с положением линий солидуса для метапелитов (рис. 8) показывает, что установленные температуры метаморфизма выше солидуса водонасыщенных метапелитов и ниже солидуса в случае дегидратационного плавления биотита в метапелитах – единственного водосодержащего минерала кительских сланцев. Таким образом, для плавления кительских сланцев было необходимо присутствие существенно водного флюида. На это также указывает отсутствие в породе (как лейкосоме, так и в мезосоме) ортоклаза или микроклина – продуктов дегидратационного плавления калиевых слюд. Важно, что температура плавления сланцев может значительно понижаться благодаря присутствию в них турмалина, так как B2O3 выступает в качестве флюса для гранитных систем (Dingwell et al., 1996).

Реакции формирования силлиманита/фибролита

Появление силлиманита или фибролита при прогрессивном метаморфизме возможно за счет кордиерита (образование парагенезиса граната и силлиманита при компрессии), мусковита (дегидратация с образованием калиевого полевого шпата), ставролита (образование парагенезиса граната и силлиманита при росте температуры) при раскислении плагиоклаза (за счет анортитового компонента) и за счет глиноземистого компонента биотита – при его реакции с гранатом или ставролитом. Еще одна потенциально возможная реакция – окисление сидерофиллитового компонента биотита. В нашем случае разложение кордиерита не играет никакой роли, так как в североладожском метаморфическом комплексе кордиерит ассоциирует с силлиманитом в высокотемпературных зонах метаморфической зональности андалузит-силлиманитового типа, но в кительских сланцах реликты кордиерита, которые могли бы свидетельствовать о его разложении, отсутствуют. Процессы дегидратации мусковита и окисления биотита тоже не реализуются, так как в этих случаях в парагенезисе с силлиманитом должен возникать калиевый полевой шпат, отсутствующий в кительских сланцах.

В обсуждаемом случае возможными представляются такие реакции:

• прогрессивное разложение ставролита с образованием граната:

$3St + 25Qtz \to 8Alm + 46Sil + 12{{{\text{H}}}_{{\text{2}}}}{\text{O}},$

• снижение глиноземистости биотита при его реакции с гранатом или ставролитом:

$3Sdp\left( {Ea} \right) + Alm\left( {Prp} \right) + 4Qtz \to 3Ann\left( {Phl} \right) + 4Sil,$
$8Sdp + St + 19Qtz \to 8Ann + 26Sil + 4{{{\text{H}}}_{{\text{2}}}}{\text{O}}.$

Ставролит весьма обычен для метапелитовых сланцев североладожского комплекса и почти отсутствует в кительских сланцах. Как раз в условиях их формирования, как следует из рис. 8, проходит линия реакции разложения ставролита. Поэтому реакция разложения ставролита представляется наиболее значимой. Однако фибролит часто ассоциирует с биотитом, причем имеющим низкую глиноземистость. Поэтому можно полагать, что реакция, ведущая к снижению глиноземистости биотита, наряду с реакцией разложения ставролита, также вносит вклад в формирование силлиманита в кительских сланцах. Роль реакции образования силлиманита за счет раскисления плагиоклаза (реакция (2)) в кительских сланцах, вероятно, незначительная по сравнению с другими, так как содержание анортитового компонента в плагиоклазе невелико, мало и содержание гроссулярового компонента в гранате.

Проблема полиморфных разновидностей силикатов алюминия

В двух из четырех образцов, для которых рассчитаны P-T значения (табл. 1, рис. 5), средние результаты лежат в поле устойчивости кианита, а не силлиманита, хотя кианит в породах отсутствует (не известен нигде в пределах североладожского метаморфического комплекса). Однако многочисленные наблюдения в зональных метаморфических комплексах, породы в которых содержат силикаты алюминия, показывают, что фибролит обычно появляется в высокотемпературной части поля кианита еще до достижения изограды силлиманита (Hollister, 1969; Kwak, 1971; Frey et al., 1980; Kerrick, 1990; Homam et al., 2002; Nagel et al., 2002 и др.). В таких случаях при картировании метаморфической зональности обычно выделяют изограды силлиманита-I (фибролита) и силлиманита-II (призматического силлиманита). Экспериментальные исследования полей устойчивости силикатов алюминия (Al2SiO5) продемонстрировали, что результаты экспериментов сильно различаются (Hemingway, 1992). Однако во многих исследованиях было установлено, что экспериментальная линия реакции Ky = Fbl смещена в сторону более низких температур (или более высоких давлений) по сравнению с линией реакции Ky = Sil (Anderson, Kleppa, 1969; Greenwood, 1972; Hariga, Arima, 1975; Salje, 1986). При постоянном давлении такое смещение может достигать 20–40°С. Причина этого смещения остается неясной. Большинство высказанных предположений были обоснованно отвергнуты: влияние примесей и превращение реакций полиморфного перехода из моновариантных в дивариантные (Albee, Chodos, 1969; Okrusch, Evans, 1970; Chinner et al., 1969; Holdaway, 1971; Cameron, Ashworth, 1972; Salje, 1986; Kerrick, Speer, 1988; Kerrick, Woodsworth, 1989), влияние упорядочения в силлиманите и фибролите (Salje, Werneke, 1982; Robie, Hemingway, 1984; Salje, 1986; Hemingway et al., 1991; Stebbins et al., 1993), вклад большей (у фибролита в сравнении с призматическим силлиманитом) поверхностной энергии (Hemingway et al., 1991) или дефектности (Kerrick, 1986). Однако в качестве возможной причины раннего формирования фибролита остается его метастабильная кристаллизация (Chinner et al., 1969; Holdaway, 1971; Vernon, 1979; Kerrick, 1987; Kerrick, Woodsworth, 1989; Hemingway et al., 1991), например, согласно правилу ступеней Оствальда (Holdaway, 1971).

Встает вопрос, насколько оправдано включение фибролита в парагенезис для термобарометрических расчетов, если он кристаллизуется метастабильно. Однако в пользу возможности его использования говорит хорошая сходимость реакций на приводимых TWQ-диаграммах. Без истонитового компонента в системе без силлиманита (с ильменитом и рутилом) есть только две независимые реакции. Однако при добавлении истонита в системе без силлиманита добавляется еще одна независимая реакция. Сходимость реакций с участием силлиманита с реакциями без силлиманита, наблюдаемая на представленных P-T диаграммах, показывает, что силлиманит, в том числе и фибролит, является парагенным с другими минералами. Такой вывод согласуется с тем, что Р. Вернон (Vernon, 1975) установил структурное равновесие фибролита с основным минеральным парагенезисом породы для ряда гнейсов Австралии, а Т. Ларсон и З. Шарп (Larson, Sharp, 2003) показали, что в изучавшихся ими породах фибролит находится в изотопном равновесии с гранатом.

Проблема полиметаморфизма в Северном Приладожье

Деформационные структуры и текстуры в кительских сланцах указывают на синхронность метаморфизма, анатексиса (частичного плавления) и деформаций. Плойчатость связана с начальной стадией развития новой сланцеватости. Таким образом, можно полагать, что метаморфизм барровианского типа (повышенных давлений) проявлен в Северном Приладожье локально и приурочен к зонам поздних деформаций. Тогда можно понять, почему процессы анатексиса проявляются в кительских сланцах вне зоны мигматитов, выделяемой в Северо-Ладожском метаморфическом ареале. Установленные ранее в центральной части Раахе-Ладожской зоны (Korsman, Glebovitsky, 1999) отдельные проявления барровианского метаморфизма, накладывающегося на предшествующий метаморфизм бьюкенского типа (низких давлений), немногочисленны, и уровень метаморфизма в них гораздо ниже: парагенезисы повышенных давлений там представлены кианит-пирофиллитовой ассоциацией, т.е. относятся к уровню зеленосланцевой фации. Метаморфизм в районе Кителя является среднетемпературным и переходным к высокотемпературному, о чем свидетельствует начальная стадия частичного плавления в метапелитах. Можно ожидать дальнейших находок проявлений барровианского метаморфизма в Северном Приладожье, поскольку соответствующие “молодые” (~1800 млн лет) изотопные возрасты выявлены в метаморфических породах разных частей Северного домена (Балтыбаев и др., 2005, 2009). В этом случае проявления метаморфизма повышенных давлений в Северном Приладожье должны быть довольно многочисленны. Отсутствие находок таких проявлений можно объяснить тем, что в наиболее обычных для ладожской серии биотитовых, гранат-биотитовых и ставролит-гранат-биотитовых сланцах давление может быть определено только с использованием термобарометрических исследований – эти парагенезисы устойчивы как при низких, так и при повышенных давлениях. В то же время геологические и изотопные соотношения указывают, что метаморфизм повышенных давлений проявлен в Приладожье на заключительных стадиях эволюции Свекофеннского орогена. В Южном домене Приладожья и в Южной Финляндии в период ~1800 млн лет формируются уже постколлизионные интрузии (Konopelko, Eklund, 2003; Andersson et al., 2006). Таким образом, это метаморфическое событие не соотносится с предполагаемым Ю.Л. Гульбиным (Гульбин, 2014) в Северном Приладожье ранним метаморфизмом повышенных давлений, который должен предшествовать низкобарному метаморфизму. Никаких минеральных ассоциаций, указывающих на ранний метаморфизм барровианского типа, в североладожском метаморфическом комплексе не установлено.

Низкотемпературные преобразования

В кительских сланцах проявлены поздние изменения, выражающиеся в хлоритизации и каолинитизации (иногда довольно интенсивные) гранат-биотитовых сланцев. Они могли бы быть связаны как с низкотемпературной частью ретроградной ветви позднесвекофеннского метаморфизма, так и с низкотемпературными преобразованиями каледонского возраста, известными в Северном Приладожье (Шурилов и др., 2013; Балтыбаев и др., 2017). Однако, учитывая отсутствие пирофиллита, чье поле устойчивости расположено между полями безводных силикатов алюминия и глинистых минералов группы каолинита, и развитие каолинита исключительно по биотиту, а не по силлиманиту, второй вариант более вероятен. В этом случае можно утверждать, что поздние преобразования происходили при температуре не выше 300°C – верхнего предела устойчивости каолинита в присутствии кварца (Hemley et al., 1980; Anovitz et al., 1991).

ВЫВОДЫ

1. В районе Кительского месторождения гранатов в североладожском метаморфическом комплексе (Раахе-Ладожская зона, Северное Приладожье) выявлено метаморфическое событие повышенных давлений (метаморфизм барровианского типа). Это событие сопровождается ранней стадией анатексиса в метапелитах.

2. P-T условия метаморфизма кительских парасланцев, определенные методом мультиравновесной термобарометрии (TWEEQU), составляют 610–700°C и 6–8 кбар, т.е. относятся к среднетемпературному метаморфизму повышенных давлений с переходом к высокотемпературному метаморфизму.

3. В установленном диапазоне P-T параметров анатексис в метапелитах происходил в водонасыщенных условиях. Водонасыщенный характер частичного плавления подтверждается отсутствием в породах новообразованного калиевого полевого шпата, возникающего при дегидратации слюд.

4. Возраст кительского метаморфического события, определенный по U-Pb системе монацита методом ID-TIMS, составляет 1800 млн лет (позднесвекофеннский этап).

5. В кительских сланцах проявлены низкотемпературные преобразования (каолинитизация и хлоритизация) биотита, температура которых не превышала 300°C. Отсутствие пирофиллита и изменений силлиманита указывает, что это не заключительные ретроградные преобразования позднесвекофеннского метаморфизма, а наложение оторванных во времени низкотемпературных (возможно, каледонских) процессов.

Благодарности. Авторы благодарены Д.В. Доливо-Добровольскому (ИГГД РАН) за помощь в фотографировании монацита, а также рецензентам А.Л. Перчуку и О.Г. Сафонову за полезные замечания, улучшившие статью.

Источники финансирования. Работа выполнена в рамках темы НИР ИГГД РАН № 0132-2019-0013 и гранта РФФИ № 17-05-00265.
