Радиотехника и электроника, 2022, T. 67, № 2, стр. 157-165
Статистический синтез алгоритма формирования радиолокационных изображений объектов с учетом декорреляции импульсов
В. Н. Лагуткин *
Межгосударственная акционерная корпорация “Вымпел”
125480 Москва, ул. Героев Панфиловцев, 10, корп. 1, Российская Федерация
* E-mail: vlagutkin@mail.ru
Поступила в редакцию 14.05.2021
После доработки 14.05.2021
Принята к публикации 17.06.2021
- EDN: TZKKEA
- DOI: 10.31857/S0033849422020103
Аннотация
С позиций теории статистического синтеза информационных систем рассмотрена задача определения параметров объектов по данным радиолокационных наблюдений с высоким темпом зондирования и изменением ракурса. При разработке параметрической модели сигналов от наблюдаемых объектов использовано приближение локальных отражающих элементов, вращающихся вокруг некоторой оси, и учтена декорреляция принимаемых импульсов, обусловленная неточностями компенсации амплитудных и фазовых изменений, вызванных поступательным движением объекта. Получено общее выражение для отношения правдоподобия как функции относительных амплитуд и координат отражающих элементов и угловой скорости вращения. Показано, что применение критерия максимума функции правдоподобия для определения параметров доминирующих отражающих элементов в частных случаях квазикогерентных или некогерентных импульсов приводит к формированию достаточных статистик в виде квазикогерентных или некогерентных радиолокационных изображений соответственно. Представлены результаты компьютерного моделирования рассмотренных вариантов синтеза радиолокационных изображений при обработке серии импульсов при различных условиях.
ВВЕДЕНИЕ
Исследования методов и условий получения радиолокационных изображений (РЛИ) объектов отражены в большом числе зарубежных и отечественных публикаций, например, [1–6]. Отметим, что в указанных публикациях при построении алгоритмов формирования РЛИ используются известные принципы обработки сигналов от точечных отражателей, что вполне обоснованно с практической точки зрения.
Вместе с тем представляет интерес задача обоснования методов получения РЛИ с позиций теории статистического синтеза информационных систем [7, 8]. В данной работе предпринята попытка такого теоретического обоснования для методов и алгоритмов формирования РЛИ по сериям импульсов, широкополосным или узкополосным, с учетом их декорреляции, т.е. в условиях частичной когерентности или полной некогерентности.
С точки зрения практической целесообразности естественно предположить, что серии радиолокационных импульсов получены при следующих условиях:
1) интервал изменения ракурса во время наблюдений $\Delta {{{{\alpha }}}_{{\text{р}}}}$ существенно больше характерного масштаба изменения диаграммы отражений ${{{{\delta }}{{{{\theta }}}_{{{\text{до}}}}} = {{\lambda }}} \mathord{\left/ {\vphantom {{{{\delta }}{{{{\theta }}}_{{{\text{до}}}}} = {{\lambda }}} {{{L}_{{\max }}}}}} \right. \kern-0em} {{{L}_{{\max }}}}}$, где λ – длина волны импульсного радиолокатора, ${{L}_{{\max }}}$ – максимальный габаритный размер объекта,
2) изменение ракурса за период следования импульсов ${{\delta }}{{{{\alpha }}}_{{\text{р}}}}$существенно меньше ${{\delta }}{{{{\theta }}}_{{{\text{до}}}}}$.
Используемые в работе модели принятых сигналов основаны на хорошо известных физических закономерностях и положениях теории радиолокации [7–11].
1. МОДЕЛЬ ЛОКАЛЬНЫХ ОТРАЖАЮЩИХ ЭЛЕМЕНТОВ ДЛЯ ПОСЛЕДОВАТЕЛЬНОСТИ РАДИОЛОКАЦИОННЫХ ИМПУЛЬСОВ
Как известно [9, 10], влияние формы объекта и его ориентации на принятый радиолокационный сигнал с учетом поляризации радиоволн (РВ) определяется комплексным спектральным коэффициентом отражения
Комплексный спектр нормированной (для компенсации затухания) огибающей принятого сигнала на выходе фильтра, согласованного с зондирующим сигналом [8], можно записать в виде
(1)
$\begin{gathered} {{{\hat {B}}}_{{{\text{псф}}}}}\left( {{{\Omega }},\vec {\alpha }} \right) = \int {{{B}_{{{\text{псф}}}}}\left( {{{\tau }},\vec {\alpha }} \right)} \exp \left( {i{{\Omega \tau }}} \right)d{{\tau }} = \\ = {{\left| {{{B}_{0}}\left( {{\Omega }} \right)} \right|}^{2}}{{{{\Psi }}}_{{{\text{пол}}}}}\left( {{{\Omega }} + {{{{\omega }}}_{0}},\vec {\alpha }} \right), \\ \end{gathered} $В высокочастотном случае, когда размеры объектов существенно больше длины волны и для расчета характеристик отражения РВ можно использовать приближенные (асимптотические) методы физической теории дифракции [12, 13], комплексная матрица обратного отражения волны от объекта ${{{\mathbf{\Psi }}}_{{{\text{отр}}}}}({{\omega ,}}{{\vec {k}}_{1}})$ может быть представлена в виде суперпозиции матриц изолированных отражающих элементов
Зависимость парциальных матриц отражения от частоты и ракурса наблюдения существенна лишь для элементов с относительно малой кривизной, причем в области углов, близких к углу зеркального отражения. Такие ситуации при обработке сигналов необходимо выделять и анализировать отдельно. На интервалах изменения ракурса вне областей зеркального отражения зависимость парциальных поляризационных матриц от частоты и ракурса наблюдения значительно слабее, при этом количество отражающих элементов N можно считать постоянным. Тогда коэффициент обратного отражения ${{{{\Psi }}}_{{{\text{пол}}}}}\left( {{{\omega }},\vec {\alpha }} \right)$ для фиксированной поляризации РВ может быть представлен в виде
(2)
$\begin{gathered} {{{{\Psi }}}_{{{\text{пол}}}}}({{\omega }},\vec {\alpha }) \approx \sum\limits_{j = 0}^{N - 1} {{{{{\Psi }}}_{j}}\exp \left( {i2{{k}_{{{\omega }}}}{{{\vec {k}}}_{1}}{{{\vec {r}}}_{j}}} \right)} = \\ = \sum\limits_{j = 0}^{N - 1} {{{{{\Psi }}}_{j}}\exp \left( {i2{{k}_{{{\omega }}}}{{r}_{j}}\cos {{{{\theta }}}_{j}}} \right)} , \\ \end{gathered} $Выражение (2) представляет собой параметрическую модель принимаемых полезных сигналов. Задачей обработки серии радиолокационных импульсов, принимаемых при наблюдении поворачивающегося относительно радиолокатора объекта, является оценка параметров этой модели: количества доминирующих отражающих элементов, их измеряемых координат в связанной системе координат и комплексных коэффициентов отражения. Измеряемыми являются координаты в продольно-поперечной плоскости, образованной вектором направления наблюдения и векторного произведения вектора поворота и вектора направления наблюдения (см. ниже). Задача восстановления формы объекта по результатам измерений в данной статье не рассматривается.
2. ФУНКЦИЯ ПРАВДОПОДОБИЯ ДЛЯ ПОСЛЕДОВАТЕЛЬНОСТИ ДЕКОРРЕЛИРОВАННЫХ РАДИОЛОКАЦИОННЫХ ИМПУЛЬСОВ
Предположим, что в результате согласованной внутриимпульсной обработки, компенсации радиолокационного затухания и изменений принятых импульсов, вызванных поступательным движением объекта, формируются дискретные нормированные комплексные развертки ${{{{\zeta }}}_{m}}({{{{\tau }}}_{k}})$ ($m = 0,...,M - 1$-порядковый номер импульса, k – номер отсчета по задержке), которые представляют собой аддитивную смесь нормированных разверток радиолокационных импульсов ${{B}_{{{\text{псф}}}}}({{{{\tau }}}_{k}},{{\vec {\alpha }}_{m}})$ с комплексными коэффициентами ${{с}_{m}}$ и реализаций гауссовского белого (в полосе импульсов) нормированного шума ${{\eta }_{m}}({{\tau }_{k}})$
Комплексные коэффициенты ${{с}_{m}}$ отражают влияние декорреляции принятых импульсов, обусловленной неточностями оценки и компенсации амплитудных и фазовых изменений, вызванных поступательным движением объекта. При идеально точной компенсации ${{с}_{m}} = 1$. Более реально считать коэффициенты ${{с}_{m}},\;m = 0,...,M - 1$ неизвестными комплексными величинами, изменяющимися от импульса к импульсу. С теоретической точки зрения учет декорреляции импульсов удобен тем, что позволяет единообразно рассматривать случаи квазикогерентных, частично когерентных и некогерентных импульсов.
Комплексные развертки принимаемых импульсов и их изменение от импульса к импульсу помимо помеховых составляющих – шума и коэффициентов декорреляции – зависят от следующих параметров объекта наблюдения:
– количества доминирующих отражающих элементов объекта,
– параметров отражающих элементов объекта: коэффициентов (амплитуд) отражения и координат в продольно-поперечной плоскости,
– вектора угловой скорости поворота объекта относительно радиолокатора, который в общем случае может быть неизвестным.
Задача синтезируемого алгоритма обработки серии радиолокационных импульсов заключается в статистической оценке указанных параметров. В соответствии с основными положениями теории статистического синтеза алгоритмов обработки ее решение основано на построении отношения правдоподобия и его максимизации по указанным параметрам [7, 8].
Так как ${{\eta }_{m}}({{\tau }_{k}})$ – независимые нормальные случайные величины, то из выражения для совместной условной плотности вероятности дискретных разверток
Для широкополосных импульсов функцию правдоподобия, используя (1) и (2), можно записать для комплексных дискретных спектров разверток:
(3)
$\begin{gathered} L\left( {{{\left\{ {{{{\hat {\zeta }}}_{m}}({{\Omega }_{{{{k}_{1}}}}})} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{\hat {\zeta }}}_{m}}({{\Omega }_{{{{k}_{1}}}}})} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\},\left\{ {{{c}_{m}}} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\},\left\{ {{{c}_{m}}} \right\}}}} \right) = \\ = \exp \left\{ {\frac{1}{{2K{{\sigma }}_{\eta }^{2}}}\sum\limits_{m = 0}^{M - 1} {\sum\limits_{{{k}_{1}} = 0}^{K - 1} {\left[ {\operatorname{Re} \left( {{{\hat {\zeta }}}_{m}^{ * }({{{{\Omega }}}_{{{{k}_{1}}}}}){{c}_{m}}{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right) - } \right.} } } \right. \\ \left. {\left. {{{\frac{{^{{^{{}}}}}}{{_{{_{{}}}}}} - \,\,{{{\left| {{{c}_{m}}{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right|}}^{2}}} \mathord{\left/ {\vphantom {{\frac{{^{{^{{}}}}}}{{_{{_{{}}}}}} - \,\,{{{\left| {{{c}_{m}}{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right|}}^{2}}} 2}} \right. \kern-0em} 2}} \right]} \right\}, \\ \end{gathered} $(4)
$\begin{gathered} {{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}}) \simeq {{\left| {{{{\hat {B}}}_{0}}\left( {{{{{\Omega }}}_{{{{k}_{1}}}}}} \right)} \right|}^{2}} \times \\ \times \,\,\sum\limits_{j = 0}^{N - 1} {{{{{\Psi }}}_{j}}\exp \left( {i2\frac{{{{{{\Omega }}}_{{{{k}_{1}}}}} + {{{{\omega }}}_{0}}}}{c}{{{\vec {k}}}_{1}}{{{\vec {r}}}_{j}}({{t}_{m}})} \right)} = \\ = {{\left| {{{{\hat {B}}}_{0}}\left( {{{{{\Omega }}}_{{{{k}_{1}}}}}} \right)} \right|}^{2}}\sum\limits_{j = 0}^{N - 1} {{{{{\Psi }}}_{j}}\exp \left( {i2\frac{{{{{{\Omega }}}_{{{{k}_{1}}}}} + {{{{\omega }}}_{0}}}}{c}{{z}_{j}}({{t}_{m}})} \right),} \\ \end{gathered} $Отметим, что для прямоугольных линейно-частотно-модулированных (ЛЧМ) импульсов при больших величинах базы спектр, по существу, ограничен и его амплитуда практически постоянна в пределах полосы шириной $\Delta {{f}_{\partial }}$ [3].
Для учета изменения углового положения объекта (как совокупности отражающих элементов) относительно радиолокатора в процессе наблюдения можно использовать упрощенную модель, полагая, что объект поворачивается в текущий промежуток времени с некоторой угловой скоростью w вокруг оси, составляющей с направлением наблюдения угол $\chi $. Такая модель пригодна для случаев наблюдения как вращающегося объекта, так и стабилизированного объекта, когда изменение ракурса наблюдения обусловлено поступательным движением объекта относительно радиолокатора. При отсутствии дрейфа отражающих элементов для такой модели углового движения имеем
Условимся, что ближний к радиолокатору в момент начала наблюдения отражающий элемент имеет номер j = 0 и для него $z_{{0c}}^{'} = 0$.
В случае широкополосных сигналов при $\cos \chi \ne 0$ и небольших изменениях ракурса ${{\vartheta }_{j}}({{t}_{m}})$ на интервале времени наблюдения для функции ${{z}_{j}}({{t}_{m}})$ с целью уменьшения числа оцениваемых параметров можно использовать аппроксимацию вида
(5)
${{z}_{j}}({{t}_{m}}) \approx {{z}_{{j0}}}\cos \left( {{{w}_{{1j}}}m} \right) - {{y}_{{j0}}}\sin \left( {{{w}_{{1j}}}m} \right),$(6)
$z_{{j0}}^{'} = {{\left( {\frac{{{{w}_{{1j}}}}}{{{{w}_{1}}}}} \right)}^{2}}{{z}_{{j0}}},\,\,\,\,y_{{j0}}^{'} = \frac{{{{w}_{{1j}}}}}{{{{w}_{1}}}}{{y}_{{j0}}},\,\,\,\,z_{{jc}}^{'} = {{z}_{{j0}}} - z_{{j0}}^{'},$Тогда (4) можно представить в виде
(7)
$\begin{gathered} {{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}}) \simeq {{\left| {{{{\hat {B}}}_{0}}\left( {{{{{\Omega }}}_{{{{k}_{1}}}}}} \right)} \right|}^{2}}\sum\limits_{j = 0}^{N - 1} {{{{{\Psi }}}_{j}}\exp \left[ {i2\frac{{{{{{\Omega }}}_{{{{k}_{1}}}}} + {{{{\omega }}}_{0}}}}{c}} \right.} \times \\ \times \,\,\left. {_{{_{{_{{_{{}}}}}}}}^{{^{{^{{^{{}}}}}}}}\left( {{{z}_{{j0}}}\cos ({{w}_{{1j}}}m) - {{y}_{{j0}}}\sin ({{w}_{{1j}}}m)} \right)} \right]. \\ \end{gathered} $В случае узкополосных сигналов или $\left| {\cos \chi } \right| \ll 1$ постоянная составляющая $z_{{jc}}^{'}$ функции ${{z}_{j}}({{t}_{m}})$ не существенна и аппроксимация (5) становится точной, при этом ${{z}_{{j0}}} = z_{{j0}}^{'},$ ${{y}_{{j0}}} = y_{{j0}}^{'},\,\,{{w}_{{1j}}} = w$.
Отметим, что модель (5) позволяет учесть дрейф отражающих элементов.
Для учета декорреляции импульсов используем для последовательности ${{с}_{m}}$ ортогональное кусочно-постоянное разложение
В этом случае отношение правдоподобия (3) как функция параметров ${{\tilde {c}}_{{{{m}_{1}}}}}$ достигает максимума при условии
Интегрирование (усреднение) отношения правдоподобия (8) по ${{\tilde {c}}_{{{{m}_{1}}}}}$ методом перевала с использованием (4), (7), (8) приводит к выражению
(9)
$\begin{gathered} {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) = \\ = \exp \left\{ {\sum\limits_{{{m}_{1}}} {\left| {\sum\limits_{m' = 0}^{{{M}_{1}} - 1} {\sum\limits_{{{k}_{1}} = 0}^{K - 1} {{{{{{\hat {\zeta }}}}}_{{{{m}_{1}}{{M}_{1}} + m{\kern 1pt} '}}}({{{{\Omega }}}_{{{{k}_{1}}}}})} } } \right.} } \right. \times \\ \left. {{{{\left. { \times \,\,\sum\limits_{j = 0}^{N - 1} {{{\tilde {\Psi }}}_{{j{{m}_{1}}}}^{ * }} \exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}}}}}}{c}{{z}_{j}}({{t}_{{{{m}_{1}}{{M}_{1}} + m{\kern 1pt} '}}})} \right]} \right|}}^{2}}} \right\}, \\ {{\tilde {\Psi }}}_{{j{{m}_{1}}}}^{{}} = {{{{\Psi }}_{j}^{{}}} \mathord{\left/ {\vphantom {{{{\Psi }}_{j}^{{}}} {\sqrt {2K{{\sigma }}_{{{\eta }}}^{2}{{{\tilde {E}}}_{{{{m}_{1}}}}}} }}} \right. \kern-0em} {\sqrt {2K{{\sigma }}_{{{\eta }}}^{2}{{{\tilde {E}}}_{{{{m}_{1}}}}}} }}, \\ {{{\tilde {E}}}_{{{{m}_{1}}}}} = \sum\limits_{m' = 0}^{{{M}_{1}} - 1} {\sum\limits_{{{k}_{1}} = 0}^{K - 1} {{{{\left| {\sum\limits_{j = 0}^{N - 1} {{{\Psi }}_{{j{{m}_{1}}}}^{ * }} \exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}}}}}}{c}{{z}_{j}}({{t}_{{{{m}_{1}}{{M}_{1}} + m{\kern 1pt} '}}})} \right]} \right|}}^{2}},} } \\ \sum\limits_{j = 0}^{N - 1} {{{{\left| {{{\tilde {\Psi }}}_{{j{{m}_{1}}}}^{{}}} \right|}}^{2}}} \leqslant {{C}^{2}} < \infty ,\,\,\,\,{{z}_{j}}({{t}_{{{{m}_{1}}{{M}_{1}} + m{\kern 1pt} '}}}) = \\ = {{z}_{{j0}}}\cos \left( {{{w}_{{1j}}}({{m}_{1}}{{M}_{1}} + m{\kern 1pt} ')} \right) - {{y}_{{j0}}}\sin \left( {{{w}_{{1j}}}({{m}_{1}}{{M}_{1}} + m{\kern 1pt} ')} \right), \\ \end{gathered} $которое можно использовать для конструирования схем алгоритмов обработки в различных случаях.
3. ОЦЕНКА ПАРАМЕТРОВ ДОМИНИРУЮЩИХ ОТРАЖАЮЩИХ ЭЛЕМЕНТОВ ОБЪЕКТОВ ПО СЕРИИ ЧАСТИЧНО КОГЕРЕНТНЫХ ИМПУЛЬСОВ
При ${{M}_{1}}K > 1$ показатель экспоненты в (9) целесообразно преобразовать к виду
Так как максимум логарифма отношения правдоподобия по $\tilde {\Psi }_{{j{{m}_{1}}}}^{{}},\;j = 0,...,N - 1$ при заданном N и $\sum\nolimits_{j = 0}^{N - 1} {{{{\left| {{{\tilde {\Psi }}}_{{j{{m}_{1}}}}^{{}}} \right|}}^{2}}} \leqslant {{C}^{2}} < \infty $ достигается при
(10)
$\begin{gathered} {{\tilde {\Psi }}}_{{j{{m}_{1}}}}^{{}} = \arg \mathop {\max }\limits_{\left\{ {{{{{\Psi }}}_{j}}} \right\}} \ln {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) = \\ = {{\varepsilon }}{{{{\Phi }}}_{{{{m}_{1}}}}}({{z}_{{j0}}},{{y}_{{j0}}},{{w}_{{1j}}}), \\ {{\varepsilon }} = {{\left[ {{1 \mathord{\left/ {\vphantom {1 {\sum\limits_{j = 0}^{N - 1} {{{{\left| {{{{{\Phi }}}_{{{{m}_{1}}}}}({{z}_{{j0}}},{{y}_{{j0}}},{{w}_{{1j}}})} \right|}}^{2}}} }}} \right. \kern-0em} {\sum\limits_{j = 0}^{N - 1} {{{{\left| {{{{{\Phi }}}_{{{{m}_{1}}}}}({{z}_{{j0}}},{{y}_{{j0}}},{{w}_{{1j}}})} \right|}}^{2}}} }}} \right]}^{{{1 \mathord{\left/ {\vphantom {1 2}} \right. \kern-0em} 2}}}}, \\ \end{gathered} $(11)
$\begin{gathered} f\left( {\left\{ {{{z}_{{j0}}},{{y}_{{j0}}},{{w}_{{1j}}},\,\,j = 0,...,N - 1} \right\}} \right) = \\ = \mathop {\max }\limits_{\left\{ {{{{{{\tilde {\Psi }}}}}_{j}}} \right\}} \ln {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{{\hat {\zeta }}}}}_{m}}({{{{\Omega }}}_{{{{k}_{1}}}}})} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) = \\ = \sum\limits_{j = 0}^{N - 1} {\sum\limits_{{{m}_{1}}} {{{{\left| {{{{{\Phi }}}_{{{{m}_{1}}}}}({{z}_{{j0}}},{{y}_{{j0}}},{{w}_{{1j}}})} \right|}}^{2}}} } . \\ \end{gathered} $В соответствии с (11) можно предложить следующий порядок обработки серии импульсов с учетом их декорреляции при ${{M}_{1}}K > 1$:
1) получение в каждом цикле с номером ${{m}_{1}}$ достаточных статистик в виде квазикогерентных радиолокационных изображений (ККРЛИ)
(12)
$\begin{gathered} {{\left| {{{{{\Phi }}}_{{{{m}_{1}}}}}({{z}_{0}},{{y}_{0}},{{w}_{1}})} \right|}^{2}} = \\ = \left| {\sum\limits_{m{\kern 1pt} ' = 0}^{{{M}_{1}} - 1} {\sum\limits_{{{k}_{1}} = 0}^{K - 1} {{{{{{\hat {\zeta }}}}}_{{{{m}_{1}}{{M}_{1}} + m'}}}({{{{\Omega }}}_{{{{k}_{1}}}}})} } } \right.\exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}}}}}}{c}} \right. \times \\ {{\left. {\left. {\frac{{}}{{}} \times \,\,\left( {{{z}_{0}}\cos \left( {{{w}_{1}}({{m}_{1}}{{M}_{1}} + m{\kern 1pt} ')} \right) - {{y}_{0}}\sin \left( {{{w}_{1}}({{m}_{1}}{{M}_{1}} + m{\kern 1pt} ')} \right)} \right)} \right]} \right|}^{2}} \\ \end{gathered} $для множества возможных значений ${{w}_{1}}$;
2) некогерентное накопление этих ККРЛИ – получение частично когерентных РЛИ (ЧКРЛИ)
(13)
$G({{z}_{0}},{{y}_{0}},{{w}_{1}}) = \sum\limits_{{{m}_{1}}} {{{{\left| {{{\Phi }_{{{{m}_{1}}}}}({{z}_{0}},{{y}_{0}},{{w}_{1}})} \right|}}^{2}}} ,$3) анализ накопленных ЧКРЛИ и выделение доминирующих отражающих элементов объекта на фоне шума с оценкой их аппроксимирующих координат ${{z}_{{j0}}},\;{{y}_{{j0}}}$ и угловых скоростей ${{w}_{{1j}}}$ по критерию
4) приведение координат доминирующих отражающих элементов к единой угловой скорости по формулам (6).
4. ОЦЕНКА РАДИОЛОКАЦИОННЫХ ПАРАМЕТРОВ ОБЪЕКТОВ ПО СЕРИИ НЕКОГЕРЕНТНЫХ УЗКОПОЛОСНЫХ ИМПУЛЬСОВ C ПЕРЕМЕННОЙ ИЛИ С ПОСТОЯННОЙ НЕСУЩЕЙ ЧАСТОТОЙ
В случае некогерентных импульсов с переменной несущей частотой оптимизируемая функция принимает вид
(14)
$\begin{gathered} {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{\zeta }}}_{m}}} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{\zeta }}}_{m}}} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) \approx \exp \left\{ {\sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}\sum\limits_{j = 0}^{N - 1} {{{\tilde {\Psi }}}_{j}^{ * }} \exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}(m)}}}}}{c}{{z}_{j}}({{t}_{m}})} \right]} \right|}}^{2}}} } \right\} = \\ = \exp \left\{ {\sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}} \right|}}^{2}}{{{\left| {\sum\limits_{j = 0}^{N - 1} {{{\tilde {\Psi }}}_{j}^{ * }} \exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}(m)}}}}}{c}{{z}_{j}}({{t}_{m}})} \right]} \right|}}^{2}}} } \right\},\,\,\,\,{{z}_{j}}({{t}_{m}}) = z_{{jс}}^{'} + z_{{j0}}^{'}\cos \left( {{{w}_{1}}m} \right) - y_{{j0}}^{'}\sin \left( {{{w}_{1}}m} \right). \\ \end{gathered} $Показатель экспоненты (14) можно преобразовать к виду
(15)
$\begin{gathered} \ln {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{\zeta }}}_{m}}} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{\zeta }}}_{m}}} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) \approx \sum\limits_{j,j{\kern 1pt} ' = 0}^{N - 1} {{{\tilde {\Psi }}}_{j}^{ * }{{{{{\tilde {\Psi }}}}}_{{j{\kern 1pt} '}}}} \sum\limits_m {\exp \left[ { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}(m)}}}}}{c}\left( {{{z}_{{jm}}} - {{z}_{{j'm}}}} \right)} \right]} \,{{\left| {{{{{\zeta }}}_{m}}} \right|}^{2}} = \\ = 2\operatorname{Re} \sum\limits_{{{j}_{1}} = 0}^J {{{{{{\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } }}}}_{{{{j}_{1}}}}}} \sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}} \right|}}^{2}}\exp \left( { - i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}(m)}}}}}{c}\Delta {{z}_{{{{j}_{1}}m}}}} \right)} ,\,\,\,\,{{j}_{1}} = j{{\left( {j - 1} \right)} \mathord{\left/ {\vphantom {{\left( {j - 1} \right)} 2}} \right. \kern-0em} 2} + j{\kern 1pt} ',\,\,\,\,j = \overline {0,N - 1} ,\,\,\,j{\kern 1pt} ' = \overline {1,j} , \\ J = {{N(N - 1)} \mathord{\left/ {\vphantom {{N(N - 1)} 2}} \right. \kern-0em} 2},\,\,\,{{{{{\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } }}}}_{0}} = {{\sum\limits_{j = 0}^{N - 1} {{{{\left| {{{{{\Psi }}}_{j}}} \right|}}^{2}}} } \mathord{\left/ {\vphantom {{\sum\limits_{j = 0}^{N - 1} {{{{\left| {{{{{\Psi }}}_{j}}} \right|}}^{2}}} } 2}} \right. \kern-0em} 2},\,\,\,\,\Delta {{z}_{{0m}}} = 0,\,\,\,{{{{{\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } }}}}_{{{{j}_{1}}}}} = {{\Psi }}_{j}^{ * }{{{{\Psi }}}_{{j{\kern 1pt} '}}},\,\,\,\Delta {{z}_{{{{j}_{1}}m}}} = {{z}_{{jm}}} - {{z}_{{j{\kern 1pt} 'm}}}. \\ \end{gathered} $Максимум (15) по $\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } _{{{{j}_{1}}}}^{{}},\;{{j}_{1}} = \overline {0,J} $ при заданном N и $\sum\nolimits_{{{j}_{1}} = 0}^J {{{{\left| {{{{{{\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } }}}}_{{{{j}_{1}}}}}} \right|}}^{2}}} \leqslant C_{1}^{2} < \infty $ достигается при
(16)
$\begin{gathered} \mathop {\max }\limits_{\left\{ {{{{{{\overset{\lower0.5em\hbox{$\smash{\scriptscriptstyle\frown}$}}{\Psi } }}}}_{{{{j}_{1}}}}}} \right\}} \ln {{{\bar {L}}}_{{\left\{ {{{{\tilde {c}}}_{{{{m}_{1}}}}}} \right\}}}}\left( {{{\left\{ {{{{{\zeta }}}_{m}}} \right\}} \mathord{\left/ {\vphantom {{\left\{ {{{{{\zeta }}}_{m}}} \right\}} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right. \kern-0em} {\left\{ {{{{\hat {B}}}_{{{\text{псф}}}}}({{{{\Omega }}}_{{{{k}_{1}}}}},{{{\vec {\alpha }}}_{m}})} \right\}}}} \right) = \\ = \sum\limits_{{{j}_{1}} = 0}^J {{{{\left| {\sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}} \right|}}^{2}}\exp \left( {i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{{{k}_{1}}(m)}}}}}{c}\Delta {{z}_{{{{j}_{1}}m}}}} \right)} } \right|}}^{2}}} , \\ \end{gathered} $(17)
$\begin{gathered} \Delta z_{{{{j}_{1}}0}}^{'} = {{\left( {\frac{{{{w}_{{1{{j}_{1}}}}}}}{{{{w}_{1}}}}} \right)}^{2}}\Delta {{z}_{{{{j}_{1}}0}}},\,\,\,\,\Delta y_{{{{j}_{1}}0}}^{'} = \frac{{{{w}_{{1{{j}_{1}}}}}}}{{{{w}_{1}}}}\Delta {{y}_{{{{j}_{1}}0}}}, \\ \Delta z_{{{{j}_{1}}c}}^{'} = \Delta {{z}_{{{{j}_{1}}0}}} - \Delta z_{{{{j}_{1}}0}}^{'}. \\ \end{gathered} $(18)
${\rm H}\left( {\Delta {{z}_{0}},\Delta {{y}_{0}},{{w}_{1}}} \right) = {{\left| {\sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}} \right|}}^{2}}\exp \left[ {i2\frac{{{{{{\omega }}}_{0}} + {{{{\Omega }}}_{{k(m)}}}}}{c}\left( {\Delta {{z}_{0}}\cos \left( {{{w}_{1}}m} \right) - \Delta {{y}_{0}}\sin \left( {{{w}_{1}}m} \right)} \right)} \right]} } \right|}^{2}}.$(19)
${{{\rm H}}_{{{\text{уп}}}}}\left( {\Delta {{z}_{0}},\Delta {{y}_{0}},{{w}_{1}}} \right) = {{\left| {\sum\limits_m {{{{\left| {{{{{\zeta }}}_{m}}} \right|}}^{2}}\exp \left[ {i2\frac{{{{{{\omega }}}_{0}}}}{c}\left( {\Delta {{z}_{0}}\cos \left( {{{w}_{1}}m} \right) - \Delta {{y}_{0}}\sin \left( {{{w}_{1}}m} \right)} \right)} \right]} } \right|}^{2}}.$В случае некогерентных импульсов синтезируемые цифровые некогерентные радиолокационные изображения (18), (19) для фиксированных угловых скоростей w1 являются аналогом голограмм интенсивности [14].
В соответствии с (18), (19) можно предложить следующий порядок обработки серии некогерентных импульсов:
1) получение НРЛИ (18) или (19) для множества возможных значений ${{w}_{1}}$;
2) анализ полученных НРЛИ и выделение доминирующих элементов на фоне шума с оценкой их аппроксимирующих параметров $\Delta {{z}_{{{{j}_{1}}0}}},\Delta {{y}_{{{{j}_{1}}0}}},{{w}_{{1{{j}_{1}}}}}$ по критерию
3) приведение координат доминирующих элементов к единой угловой скорости ${{w}_{1}}$ с оценкой $\Delta z_{{{{j}_{1}}0}}^{'},\Delta y_{{{{j}_{1}}0}}^{'},\Delta z_{{{{j}_{1}}c}}^{'}$ по формулам (17);
4) восстановление параметров отражающих элементов с оценкой их количества J и координат $z_{{j0}}^{'},y_{{j0}}^{'},z_{{jc}}^{'},$ $j = \overline {1,J - 1} $ с учетом того, что $z_{{00}}^{'} = 0,$ $y_{{00}}^{'} = 0,$ $z_{{0c}}^{'} = 0$.
5. РЕЗУЛЬТАТЫ МОДЕЛИРОВАНИЯ АЛГОРИТМОВ
Для численного исследования рассмотренных методов обработки серий радиолокационных импульсов разработана компьютерная модель, включающая программу-имитатор радиолокационных измерений в процессе изменения ракурса наблюдения во времени и комплекс алгоритмов обработки серий измерений. Имитатор радиолокационных измерений с учетом аппаратурного шума, выполняющий расчет компонентов поляризационной матрицы отражения ${{S}_{{EE}}}({{\omega ,\theta }}),\;{{S}_{{HH}}}({{\omega ,\theta }})$ для осесимметричных объектов, разработан на основе приближений физической теории дифракции [13].
При численной реализации алгоритма оценки параметров принимаемых полезных сигналов в качестве достаточных статистик формируются РЛИ (см. формулы (12), (18), (19)) на прямоугольной сетке в плоскости дальность–поперечное расстояние. Параметры сетки (количество узлов по обеим координатам и размеры ячеек) задает пользователь. При малых суммарных углах поворота объекта, когда $\cos \left( {{{w}_{1}}M} \right) \approx 1,$ $sin\left( {{{w}_{1}}M} \right) \approx {{w}_{1}}M$, формирование РЛИ может быть выполнено с помощью алгоритма быстрого преобразования Фурье.
Для примера на рис. 1–3 представлены результаты моделирования обработки серий из 1000 импульсов, отраженных от идеально проводящего конечного кругового цилиндра диаметром ${\text{30}}{{{{\lambda }}}_{0}}$ и длиной ${\text{40}}{{{{\lambda }}}_{0}}$ (${{{{\lambda }}}_{0}}$ – длина волны).
При имитации входных данных в примере предполагалось, что за время измерений угол между направлением облучения и осью цилиндра (ракурс наблюдения) равномерно увеличивается с 25° до 75° (со скоростью 0.05°/имп) при этом вектор поляризации электрического поля остается в плоскости падения.
Для примера на рис. 1 точками показаны значения отношений (в дБ) эффективной отражающей площади (ЭОП) объекта $S\_imp$ к пороговому значению ЭОП, эквивалентному аппаратурному шуму, $S\_thr$ = в зависимости от номера импульса последовательности.

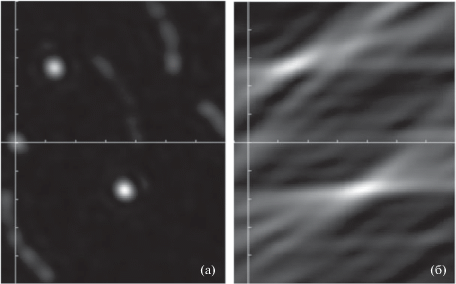

На рис. 2 показаны результаты цифрового синтезирования цифровых частично когерентных РЛИ при ${{M}_{1}} = 100$, $S{\text{\_}}thr$ = для двух типов импульсов:
а) при использовании широкополосных ЛЧМ-импульсов с относительной девиацией частоты $\delta f = {{\Delta {{f}_{\partial }}} \mathord{\left/ {\vphantom {{\Delta {{f}_{\partial }}} {{{f}_{c}}}}} \right. \kern-0em} {{{f}_{c}}}}$ = 0.1, К = 8;
б) при использовании узкополосных импульсов.
На рисунке горизонтальная ось – это ось z, вертикальная ось – ось y. Цена деления по обеим осям ${\text{10}}{{{{\lambda }}}_{0}}$. Размер изображений по оси z – $75{{{{\lambda }}}_{0}}$, по оси y – $100{{{{\lambda }}}_{0}}$. Число элементов дискретизации по каждой оси 128.
На цифровом ЧКРЛИ рис. 2а четко выделяются три пятна с приблизительными координатами максимумов в точках A(36, –17), B(13, 26), C(0, 0), соответствующих трем отражающим элементам конечного кругового цилиндра, наблюдаемого под углом 25° в момент начала наблюдения.
На ЧКРЛИ рис. 2б эти отражающие элементы проявляются гораздо менее четко, с существенно худшим разрешением (особенно по продольной оси z).
Моделирование показало, что при усилении шума на порядок, т.е. при $S{\text{\_}}thr$ = , на широкополосных ЧКРЛИ отмеченные выше пятна также могут быть выделены, однако узкополосные ЧКРЛИ становятся неинформативными.

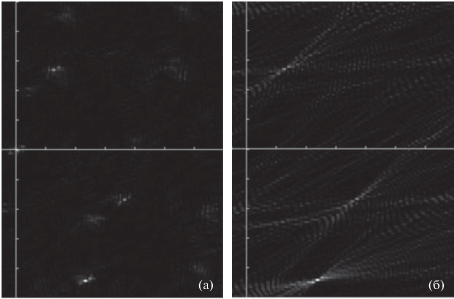

На рис. 3 показаны результаты синтезирования цифровых некогерентных РЛИ ($S{\text{\_}}thr$ = 4${{\lambda }}_{0}^{2}$) при использовании последовательностей узкополосных импульсов:
а) с циклически линейно возрастающей частотой в диапазоне с относительной шириной $\delta f$ = 0.1, период цикла импульсов К = 8;
б) с постоянной частотой.
На НРЛИ рис. 3а выделяются три группы пикселей, сконцентрированных вблизи координат, в соответствии с (25) они равны разностям координат точек A, B, C, выделенных на рис. 2а. На НРЛИ рис. 3б подобные группы пикселей также выделяются, но они менее компактны и более распределены (особенно вдоль продольной оси) по сравнению с рис. 3а.
Моделирование показало, что при усилении шума на порядок, т.е. при $S{\text{\_}}thr$ = 40$\lambda _{0}^{2}$, НРЛИ становятся неинформативными.
ЗАКЛЮЧЕНИЕ
Проведенное теоретическое рассмотрение статистической задачи определения параметров объектов по данным радиолокационных наблюдений с высоким темпом зондирования и изменением ракурса позволяет сделать следующие выводы:
1) для учета изменения углового положения объекта (как совокупности отражающих элементов) относительно радиолокатора в процессе наблюдения можно использовать упрощенную модель (5), полагая, что объект поворачивается в текущий промежуток времени с некоторой угловой скоростью вокруг оси, не совпадающей с линией наблюдения;
2) в случае частично когерентных импульсов применение критерия максимума функции правдоподобия (11) для определения параметров доминирующих отражающих элементов приводит к формированию достаточных статистик в виде квазикогерентных РЛИ (12) в каждом цикле, соответствующем интервалу когерентности, для множества возможных значений угловой скорости вращения и некогерентному накоплению этих ККРЛИ – получению частично когерентных РЛИ (13);
3) в случае некогерентных узкополосных импульсов c переменной или с постоянной несущей частотой достаточными статистиками для определения параметров доминирующих отражающих элементов являются соответствующие некогерентные РЛИ (18), (19);
4) численное исследование рассмотренных методов обработки серий радиолокационных импульсов с получением радиолокационных изображений при различных условиях подтвердило их работоспособность.
Список литературы
Wehner D.R. High-Resolution Radar. Boston: Artech House, 1995.
Cheney M., Borden B. Fundamentals of Radar Imaging. Philadelphia: Soc. for Industrial and Appl. Math. (SIAM), 2009.
Chen V.C., Martorella M. Inverse Synthetic Aperture Radar Imaging. Principles, Algorithms and Applications. Edison: Sci.Tech. Publ., 2014.
Радиолокационные характеристики объектов / Под ред. С.М. Нестерова. М.: Радиотехника, 2015.
Курикша А.А. // Труды III Всерос. науч.-техн. конф. Радиотехнич. ин-та им. А.Л. Минца. М.: МГТУ, 2015. С. 238.
Казанцев А.А., Перов Д.А. Самородов А.А., Самородов Б.А. // Ural Radio Engineering J. 2018. V. 2. № 2. P. 67.
Репин В.Г., Тартаковский Г.П. Статистический синтез при априорной неопределенности и адаптация информационных систем. М.: Сов. радио, 1977.
Ширман Я.Д., Манжос В.Н. Теория и техника обработки радиолокационной информации на фоне помех. М.: Радио и связь, 1981.
Справочник по радиолокации. Т. 1. Основы радиолокации. / Под ред. М. Сколника. М.: Сов. радио, 1976.
Radar Cross Section Handbook / Ed. G.T. Ruck. N.Y.: Plenum Press, 1970.
Кобак В.О. Радиолокационные отражатели. М.: Сов. радио, 1975.
Keller J.B. // J. Opt. Soc. Amer. 1962. V. 52. № 2. P. 116.
Уфимцев П.Я. Теория дифракционных краевых волн в электродинамике. Введение в физическую теорию дифракции. М.: Бином-Лаборатория знаний, 2012.
Kypикшa A.A. // PЭ. 1968. T. 13. № 5. C. 771.
