Вестник РАН, 2021, T. 91, № 5, стр. 479-483

НОВЫЕ МАТЕРИАЛЫ ДЛЯ ЯДЕРНОЙ ЭНЕРГЕТИКИ

А. В. Дуб a*, А. И. Рудской b**

a Акционерное общество “Наука и инновации” Государственной корпорации по атомной энергии “Росатом”
Москва, Россия

b Санкт-Петербургский политехнический университет Петра Великого
Санкт-Петербург, Россия

* E-mail: AlVDub@rosatom.ru
** E-mail: rector@spbstu.ru

Поступила в редакцию 15.01.2021
После доработки 20.01.2021
Принята к публикации 21.02.2021

Полный текст (PDF)

Аннотация

В статье, подготовленной по материалам доклада, представленного на Общем собрании членов РАН 8 декабря 2020 г., формулируются новые материаловедческие и технологические подходы для обеспечения безопасности и экономической эффективности эксплуатации ядерно-энергетических установок нового поколения. Подчёркивается важность комплементарного применения многоуровневого моделирования, проведения ускоренных радиационных испытаний свойств материалов и изделий в обоснование конструкторских решений, а также необходимость создания перспективной нормативной базы и стандартов для внедрения новых методов конструирования материалов и производственных технологий. Отмечено, что ряд перспективных проектов по разработке новых материалов успешно реализуется в кооперации с институтами РАН. Перечислены основные направления сотрудничества отраслевых НИИ и академических институтов в интересах ядерной энергетики.

Ключевые слова: отбор кандидатных материалов, компьютерное материаловедение, имитационные испытания, реакторные испытания.

Стратегия развития Госкорпорации “Росатом” предполагает активное освоение в ближайшие 10 лет новых технологий по ряду крупных направлений: традиционные водо-водяные энергетические реакторы (ВВЭР) и перспективные ВВЭР-С и ВВЭР-СКД, реакторы на быстрых нейтронах БН-1200 и БРЕСТ, жидкосолевые реакторы на расплавах солей, высокотемпературные газоохлаждаемые реакторы, атомные станции малой мощности, конструкционные материалы топлива, аддитивные и другие технологии [1]. Успех/эффективность развития каждого из этих технологических направлений связан с выходом за традиционные базы данных по материалам и необходимостью исследования механизмов их поведения в новых условиях [2]. Неслучайно Научно-технический совет Госкорпорации “Росатом” принял решение выделить отдельную материаловедческую программу, одна из задач которой состоит в том, чтобы существенно сократить сроки разработки новых материалов для их использования в перспективных проектах. Уже перед началом реализации этой программы количество исходных кандидатных материалов превышало сотню. Возможность работы с ними в обозримое время требовала новых подходов. С этой целью было организовано взаимодействие предприятий “Росатома” с институтами РАН и университетами. Академия наук тесно вплетена во все проекты, связанные с атомным материаловедением.

Подчеркнём, что основные подходы к новым материалам, использовавшиеся в атомной отрасли на рубеже 1970–1980-х годов, фактически исчерпаны. Конструкционные материалы, закладываемые в новые энергетические технологии, должны обеспечивать работоспособность реакторов при высоком давлении, высоких температурах (более 650°С) и высоких повреждающих дозах (более 140 сна11) [2]. Один из базовых подходов состоит в том, чтобы при материаловедческом обосновании с самого начала технологической цепочки закладывалась связь микро-, мезо- и макропараметров структуры новых материалов, с одной стороны, с их энергетическим состоянием и локальным взаимодействием в условиях эксплуатации – с другой (рис. 1) [3].

Рис. 1.

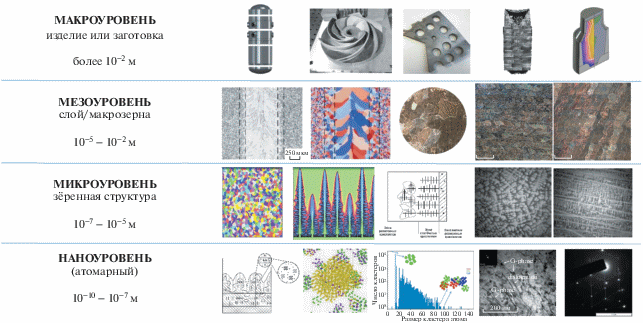

Генезис материалов – взаимосвязь структурных уровней

Концепция отбора кандидатных материалов представляет собой пирамиду, состоящую из нескольких уровней: компьютерное материаловедение на первом этапе [38], ускоренные имитационные испытания на этапе оценки кандидатных материалов [914] и, утверждённый Ростехнадзором полный набор исследований, включая реакторные испытания, для окончательного выбора с обоснованием. Чтобы в ограниченное время достичь нужных результатов, работа с подбором кандидатных материалов должна трансформироваться в стандартные процедуры: расчётные коды, программы и методики.

Основная задача компьютерного материаловедения – отбор кандидатных материалов из большого числа вариантов. Инструментом здесь служат теория функционала плотности, динамическая теория среднего поля и квантовая химия. Вычислительные инструменты предполагают использование методов машинного обучения для ускоренного поиска материалов с заданными свойствами и верификацию по базам данных [38]. Так, нами проведена оценка более 550 тыс. вариантов различных сплавов, которая показала, что многокомпонентные (более 4 элементов) ферритно-мартенситные стали – основной материал для изготовления реакторных корпусов – демонстрируют одновременно существенное увеличение стабильности и пластичности без значительной деградации механических свойств (рис. 2).

Рис. 2.

Роль компьютерного материаловедения в разработке методик отбора кандидатных материалов (а); проекты, центры и базы данных в области компьютерного материаловедения (б); подбор материалов с наилучшими свойствами (модуль Юнга) (в)

Следует отметить, что работы в области компьютерного материаловедения собираются в единой Базе данных по свойствам материалов Госкорпорации “Росатом”, которая формируется как отдельный проект.

Для ускоренных имитационных исследований радиационной стойкости конструкционных материалов используется ускоритель заряженных частиц “Тандем” (Физико-энергетический институт им. А.И. Лейпунского) – новая и уникальная для России установка, лучшая в своём классе, позволяющая получить результат быстрее, чем в реакторных экспериментах. Ускорители давно применялись для реакторного материаловедения [914]. Вопрос состоял в том, чтобы эту методику использовать как стандарт. На специальных типах образцов, облучённых в ускорителе, нам удалось продемонстрировать механизмы и воздействие разных видов облучения не только на структуру материала, но и на их свойства. При этом дозовая нагрузка на образец достигала 200 сна, имитируя деградацию микроструктуры так же, как при реакторном облучении. Однако в условиях реакторных испытаний этот процесс занял бы более 5–10 лет, при облучении на ускорителе – часы.

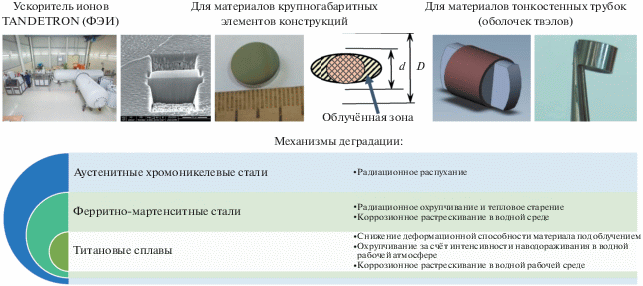

Изучались все типы металлических материалов для атомной энергетики (рис. 3, 4). На рисунке 4 представлена схема, которая демонстрирует, каким образом можно перейти от ускоренных методов облучения к измерению микротвёрдости и микроиндентированию, провести пересчёт в механические свойства и определить критическую температуру для перехода из вязкого состояния в хрупкое, а также макропоказатели трещиностойкости и при этом подтвердить, что именно такие образцы являются представительными для конкретного типа и класса стали. Важнейший итог этих работ – создание стандарта испытаний на основе предложенной методики, позволившей за счёт непосредственного измерения структурночувствительных параметров материала определить влияние различных температур облучения на радиационную стойкость, а следовательно, и на ресурс материала.

Рис. 3.

Ускоренные имитационные исследования радиационной повреждаемости конструкционных материалов

Рис. 4.

Прогнозирование сопротивления хрупкому разрушению (трещиностойкости) конструкционных материалов по результатам испытаний образцов, облучённых в ионном ускорителе

Заключительная часть – ускоренные реакторные испытания. Госкорпорация “Росатом” обладает развитой экспериментальной базой, значительную часть которой составляют действующие исследовательские ядерные установки. Совместная работа институтов Госкорпорации “Росатом” и НИЦ “Курчатовский институт” показала возможность проведения ускоренных реакторных испытаний с увеличением дозы облучения образцов более чем в 10 раз. При этом учитывалось поведение внешней окружающей среды.

Таким образом, всего за два года (!) был отобран основной материал для внутрикорпусных устройств перспективного реактора ВВЭР-СКД, который сейчас проходит реакторные испытания. При этом осуществлён последовательный отбор сплава сначала по критерию поведения при радиационном распухании, затем при коррозионном растрескивании в водной среде сверхвысоких параметров, либо при водородном охрупчивании и тепловом старении. Сопротивление хрупкому разрушению и коррозионная прочность обеспечены после ионного облучения до 200 сна, что соответствует запредельному сроку службы материала в реальных условиях.

Получены образцы перспективного конструкционного материала толерантного топлива на основе карбида кремния. Реализован полный цикл его производства от компьютерного моделирования до экспериментальных изделий, освоен опыт работы с волокнами из SiC. Фактически создана новая отрасль атомной энергетики.

Подобраны композиции жаропрочных материалов, упрочнение которых обеспечивается за счёт выделения наноразмерных фаз, что позволяет увеличить сроки их эксплуатации при обычных температурах в 100 раз, либо поднять температуру эксплуатации установки на 50°С. Кроме того, показано, что в ферритно-мартенситных сталях за счёт радиационного воздействия появляются высокодисперсные наноразмерные фазы, которые не выделяются при обычных условиях, что приводит к равномерному упрочнению материала. При этом наноразмерные фазы образуются при относительно высоких температурах (более 400–500°С). Иными словами, создаётся новая радиационная технология упрочнения сплавов ферритно-мартенситного класса, которые можно использовать и в обычных условиях. Ещё одно важное направление – селективное удаление атомов под действием облучения ускоренными частицами, при котором инициируется процесс замены атомов исходного химического соединения на новые атомы, содержащиеся в ионном пучке.

В настоящее время мы располагаем аддитивными технологиями – высокопроизводительной системой селективного лазерного плавления металлических порошков (3D-принтер по металлу), уникальным с точки зрения материаловедения оборудованием российского производства. В относительно малом объёме жидкого расплава концентрируется большая энергия за счёт лазерного или электронного луча. Поэтому без рассеяния или поглощения можно обеспечить целенаправленное воздействие на микроструктуру металла, начиная с формирования первичной кристаллической структуры, за счёт модуляции параметров пучкового излучения, которое помимо теплового воздействия генерирует ультразвуковые колебания.

Идёт поиск конструкционных материалов для одного из инновационных проектов атомной энергетики – жидкосолевого реактора. Топливо в таких установках будут растворять в расплаве солей FLiBe. Но в перспективе реактор могут перевести на более эффективную композицию ФЛИНАК (смесь фторидов лития, натрия и калия LiF-NaF-KF), которая при всей агрессивности способна растворять большее количество минорных актинидов. Уже подобран ряд материалов, подтверждающих возможность обеспечивать скорость их коррозии менее 30 мкм/год после 100 ч эксплуатации при 650°С в среде ФЛИНАК.

Новые условия эксплуатации и механизмы поведения материалов требуют проведения совместных с институтами РАН фундаментальных работ в области атомного материаловедения. К ним в первую очередь относятся работы:

• по изучению сочетания первопринципного моделирования свойств материалов на основе квантовомеханических расчётов с использованием функционала плотности и последующего молекулярного моделирования на основе машинного обучения с использованием результатов этих расчётов на мезо- и макроуровне;

• по исследованию природы радиационного повреждения материалов при воздействии нейтронов и заряженных частиц;

• по изучению кинетических явлений при фазовых переходах и детальному исследованию динамики кристаллизации металлов с возможностью воздействия на неё синхротронным, лазерным и другими видами излучений.

Большой объём фундаментальных исследований будет выполняться в академических институтах. Можно сказать, что научные центры и институты РАН играют важнейшую роль в разработке новых материалов для атомной энергетики.

Список литературы

  1. Ашурко Ю.М. Перспективные реакторные технологии 4-го поколения и их развитие в рамках Международного форума “Поколение IV” // Сборник докладов научно-технической конференции “Теплофизика реакторов нового поколения” (Теплофизика-2018). 16–18 мая 2018 г., Обнинск. Обнинск: ГНЦ РФ–ФЭИ, 2018. С. 22–30.

  2. Structural materials for generation IV nuclear reactors / By ed. P. Yvon. Sawston, Cambridge: Woodhead Publishing, 2017.

  3. Yanilkin A.V., Krasnikov V.S., Kuksin A.Yu., Mayer A.E. Dynamics and kinetics of dislocations in Al and Al–Cu alloy under dynamic loading // International Journal of Plasticity. 2014. V. 55. P. 94–107.

  4. Wen C., Zhang Y., Wang C. et al. Machine learning assisted design of high entropy alloys with desired property // Acta Materialia. 2019. V. 170. P. 109–117.

  5. Jurafsky D., Martin J.H. Speech and language proces-sing. International Edition, 2000.

  6. Tesauro G. Temporal difference learning and TD‑Gammon // Communications of the ACM. 1995. V. 38. № 3. P. 58–68.

  7. Li Z., Kermode J., De Vita A. Molecular dynamics with on-the-y machine learning of quantum-mechanical forces // Physical review letters. 2015. V. 114. № 9. P. 096405.

  8. Behler J. Representing potential energy surfaces by high-dimensional neural network potentials // Journal of Physics: Condensed Matter. 2014. V. 26. № 18. P. 183001.

  9. Accelerator simulation and theoretical modelling of radiation effects in structural materials. IAEA Nuclear Energy Series NF-T-2.2. Vienna, 2018.

  10. Gary S. Was Fundamentals of Radiation Materials Science. Metals and Alloys. Springer-Verlag Berlin Heidelberg, 2007.

  11. Taller S., Jiao Z., Field K.G., Was G. Emulation of fast reactor irradiated T91 using dual ion beam irradiation // Journal of Nuclear Materials. 2019. V. 527. P. 151831.

  12. Taller S., Van Coevering G., Wirth B., Was G. Predicting structural material degradation in advanced nuclear reactors with ion irradiation // Scientific Reports. 2021. V. 11. № 1. P. 2949.

  13. Was G.S., Jiao Z., Getto E. et al. Emulation of reactor irradiation damage using ion beams // Scripta Materia-lia. 2014. V. 88. P. 33–36.

  14. Zinkle S.J., Snead L.L. Opportunities and limitations for ion beams in radiation effects studies: Bridging cri-tical gaps between charged particle and neutron irradiations // Scripta Materialia. 2018. V. 143. P. 154–160.

Дополнительные материалы отсутствуют.
