Физика и химия стекла, 2021, T. 47, № 6, стр. 631-640
Кластерная самоорганизация интерметаллических систем: новый двухслойный нанокластер-прекурсор K44 = 0@8(U2Ni6)@36(U12Ni24) в кристаллической структуре U66Ni96-hR162
В. Я. Шевченко 1, *, В. А. Блатов 2, Г. Д. Илюшин 2, 3
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
2 Межвузовский научно-исследовательский центр по теоретическому материаловедению,
Самарский технический университет
443011 Самара, ул. Молодогвардейская, 244, Россия
3 Федеральный научно-исследовательский центр “Кристаллография и фотоника”
119333 Москва, Ленинский пр., 59, Россия
* E-mail: shevchenko@isc.nw.ru
Поступила в редакцию 17.06.21
После доработки 04.08.21
Принята к публикации 06.08.21
Аннотация
С помощью компьютерных методов (пакета программ ToposPro) осуществлен геометрический и топологический анализ кристаллической структуры U66Ni96-hR162 c параметрами ромбоэдрической ячейки: a = 11.778 Å, c = 20.748 Å, V = 2492.90 Å3, и пр. гр. R-3. Установлен новый двухслойный нанокластер-прекурсор 0@8(U2Ni6)@36(U12Ni24) с внутренним полиэдром из 8 атомов в виде гексагональной бипирамиды U2Ni6 и внешней оболочкой из 36 атомов U12Ni24. Центр кластера-прекурсора K44 находится в позиции 4b с точечной симметрией -43m. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров К44 в виде: первичная цепь → слой → каркас. В пустотах каркаса расположены центрированные тетраэдры K5 = NiU4 в позиции 6c с симметрией 3.
ВВЕДЕНИЕ
По данным [1, 2] в двойных системах с участием больших атомов щелочных металлов Na и K образуются 79 интерметаллидов NanMk (с 17 атомами M) и 61 K-интерметаллид KnMk (с 15 атомами M). В [3] проведено моделирование самосборки структурных типов интерметаллидов NanMk, имеющих кристаллохимические аналоги. Установлены типичные тетраэдрические металлокластеры M4, октаэдрические кластеры M6 и икосаэдрические металлокластеры M13. В [4] установлены кластерные прекурсоры $S_{3}^{0}$ кристаллических структур, образующихся в системах K–М, где M = Ag, Au, As, Sb, Bi, Ge, Sn, Pb. Проведено моделирование способа самосборки кристаллических структур интерметаллидов из наночастиц различного иерархического уровня – от металлокластеров-прекурсоров $S_{3}^{0}$ до стадии формирования первичной цепи $S_{3}^{1}$, микрослоя $S_{3}^{2}$ и микрокаркаса $S_{3}^{3}$.
В двойных системах с участием больших атомов актинидов Th, U, Pu (близких по размерам с атомами K и Na) установлена кристаллизация 124 интерметаллидов в 32 системах Th–M, 120 интерметаллидов в 35 системах U–M, и 99 соединений в 36 системах Pu – M [1, 2]. Наибольшее число интерметаллидов атомы Th, U и Pu образуют с атомами Ni, Ge, Al, Bi.
Во всех Th-, U- и Pu-системах образуются интерметаллиды, входящие в два кристаллохимических семейства (табл. 1 ). Первое семейство интерметаллидов ABe13-cF112, где атомы А = Hf, Zr, Mg, Dy, Tb, Ce, Th [5], U [5], Np, Pu [6], Ca, и Sr с КЧ = 24 занимают большие пустоты в 3D каркасе из икосаэдрических кластеров Be13, Co13, Cu13, Zn13, Cd13. Второе семейство включает в себя интерметаллиды Th14M51-hP68 (M – Cu, Ag, Au), U14Au51-hP68 [7], Pu14M51-hP68 (M – Ag, Au).
Таблица 1.
Соединение | Пр. группа | Параметры элементарной ячейки в Å, градусах | V, Å3 | Класс Пирсона |
---|---|---|---|---|
Системы Th–M | ||||
ThBe13 | Fm-3c(226) | 10.383, 10.383, 10.383 | 1119.3 | cF112 |
Th14Cu51 | P6/m(175) | 11.812, 11.812, 8.844 | 1068.6 | hP68 |
Th14Au51 | P6/m(175) | 12.809, 12.809, 9.264 | 1316.3 | hP68 |
Th14Ag51 | P6/m(175) | 12.766, 12.766, 9.419 | 1329.4 | hP68 |
Th6Mn23 | Fm-3m(225) | 12.443, 12.443, 12.443 | 1926.5 | cF116 |
Th6Cd23 | Fm-3m(225) | 14.142, 14.142, 14.142 | 2828.3 | cF116 |
Th6Mg23-cF116 | Fm-3m(225) | 14.270, 14.270, 14.270 | 2905.8 | cF116 |
Системы U–M | ||||
UBe13 | Fm-3c(226) | 10.268, 10.268, 10.268 | 1082.6 | cF112 |
U10Ni13 | C12/m1(12) | 7.660, 13.080, 7.650, 90.00, 108.88, 90.00 | 725.3 | mC46 |
U2Zn17 | R-3m(166) | 8.981, 8.981, 13.160 | 919.3 | hR57 |
U2Zn17 | P-6m2(187) | 8.990, 8.990, 26.350 | 1844.3 | hP114 |
U14Au51 | P6/m(175) | 12.648, 12.648, 9.135 | 1265.6 | hP68 |
U66Ni96 | R-3(148) | 11.779, 11.779, 20.749 | 2492.9 | hR162 |
Системы Pu–M | ||||
PuBe13 | Fm-3c(226) | 10.282, 10.282, 10.282 | 1087.0 | cF112 |
Pu14Au51 | P6/m(175) | 12.710, 12.710, 9.210 | 1288.5 | hP68 |
Pu14Ag51 | P6/m(175) | 12.730, 12.730, 9.402 | 1319.5 | hP68 |
Pu3Zn22 | I41/amd(141) | 8.850, 8.850, 21.180 | 1658.9 | tI100 |
Pu2Zn9 | P63/mmc(194 | 14.430, 14.430, 14.140 | 2549.8 | hP142 |
ZrPu28 | I41/a(88) | 18.190, 18.190, 7.858 | 2599.9 | tI120 |
PuCd6 | Im-3(204) | 15.590, 15.590, 15.590 | 3789.1 | cI184 |
Pu31Rh20 | I4/mcm(140) | 11.076, 11.076, 36.933 | 4530.9 | tI204 |
Pu31Pt20 | I4/mcm(140) | 11.302, 11.302, 37.388 | 4775.8 | tI204 |
Наиболее кристаллохимически сложными в Th-, Pu-, U-системах являются интерметаллиды семейства Th6Mg23-cF116 с пр. группой Fm-3m [8], семейства Pu31Rh20- tI204 с пр. группой I4/mcm (140) [9, 10], и интерметаллид U66Ni96-hR162 с пр. группой R-3, не имеющий кристаллохимических аналогов [11].
В настоящей работе проведен геометрический и топологический анализ кристаллической структуры U66Ni96-hR162. Рассмотрена самосборка кристаллической структуры с участием новых двухслойных кластеров-прекурсоров K44 = 0@8(U2Ni6)@36(U12Ni24). Реконструирован симметрийный и топологический код процессов самосборки 3D структуры из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.
Работа продолжает исследования [3, 4, 12, 13] в области моделирования процессов самоорганизации систем на супраполиэдрическом уровне и геометрического и топологического анализа кристаллических структур с применением современных компьютерных методов.
МЕТОДИКИ, ИСПОЛЬЗОВАННЫЕ ПРИ КОМПЬЮТЕРНОМ АНАЛИЗЕ
Геометрический и топологический анализ осуществляли с помощью комплекса программ ToposPro [14]. Данные о функциональной роли атомов при образовании кристаллической структуры получены расчетом координационных последовательностей, т.е. наборов чисел {Nk}, где Nk – число атомов в k-ой координационной сфере данного атома. Полученные значения координационных последовательностей атомов в 3D-сетках, приведены в табл. 2, в которой также даны число и типы соседних атомов в ближайшем окружении, т.е. в первой координационной сфере атома.
Таблица 2.
Атом | Окружение | Координационные последовательности |
---|---|---|
N1 N2 N3 N4 N5 | ||
Ni1 | 4Ni + 7U | 11 49 109 200 331 |
Ni2 | 5Ni + 7U7 | 12 49 111 214 340 |
Ni3 | 5Ni + 7U7 | 12 51 116 221 346 |
Ni4 | 6Ni + 6U | 12 49 114 214 346 |
Ni5 | 5Ni + 7U7 | 12 50 114 212 347 |
Ni6 | 4Ni + 8U8 | 12 50 119 210 347 |
U1 | 10Ni + 3U3 | 13 44 110 210 344 |
U2 | 12Ni + 4U4 | 16 52 122 218 362 |
U3 | 11Ni + 5U5 | 16 52 119 218 354 |
U4 | 10Ni + 5U5 | 15 51 116 216 344 |
U5 | 9Ni + 6U6 | 15 53 120 223 341 |
Алгоритм разложения в автоматическом режиме структуры интерметаллида, представленного в виде свернутого графа на кластерные единицы, приведен в работах [3, 4].
САМОСБОРКА КРИСТАЛЛИЧЕСКОЙ СТРУКТУРЫ U66Ni96-hR162
Использованный нами метод моделирования кристаллической структуры основан на определении иерархической последовательности ее самосборки в кристаллографическом пространстве. На первом уровне самоорганизации системы определяется механизм формирования первичной цепи структуры из нанокластеров 0-уровня, сформированных на темплатной стадии химической эволюции системы, далее – механизм самосборки из цепи микрослоя (2-ой уровень) и затем из микрослоя – трехмерного микрокаркаса структуры (3-й уровень).
Кристаллографические данные
Параметры ромбоэдрической ячейки в гексагональной установке: a = 11.778 Å, c = 20.748 Å, V = 2492.90 Å3, пр. группа R-3 (148). Элементы с точечной симметрией: g = –3 (3a, 3b), g = 3 (6с), –1 (9d, 9e). Порядок группы 18.
Локальное окружение атомов U и Ni и значения координационных последовательностей приведены в табл. 2. Определены значения КЧ (координационных чисел) атомов Ni, равные 11 (один атом), и 12 (для пяти атомов с икосаэдрическим окружением) и атомов U-13, 15 (два атома), 16 (два атома).
Метод полного разложения 3D фактор-графа структуры на кластерные подструктуры был использован для определения каркас-образующих нанокластеров кристаллической структуры. Всего найдено 18 вариантов кластерного представления 3D атомной сетки с числом структурных единиц от 2 до 4 (табл. 3).
Таблица 3.
2 структурные единицы |
U1(1)(1@13) Ni3(1)(1@12) |
ZA2(3b)(1)(0@8) ZA1(3a)(2)(0@8@38) |
ZA2(3b)(2)(0@8@36) ZA1(3a)(2)(0@8@38) |
3 структурные единицы |
ZA1(3a)(1)(0@8) U1(0)(1) Ni3(1)(1@12) |
ZA1(3a)(1)(0@8) U1(1)(1@13) Ni3(1)(1@12) |
ZA2(3b)(2)(0@8@36) ZA1(3a)(1)(0@8) U1(0)(1) |
ZA2(3b)(2)(0@8@36) ZA1(3a)(1)(0@8) U1(1)(1@13) |
ZA2(3b)(1)(0@8) ZA1(3a)(1)(0@8) Ni2(1)(1@12) |
ZA3(9e)(1)(0@8) ZA2(3b)(1)(0@8) ZA1(3a)(2)(0@8@38) |
ZA3(9e)(1)(0@8) ZA2(3b)(2)(0@8@36) ZA1(3a)(2)(0@8@38) |
ZA2(3b)(1)(0@8) U1(1)(1@13) Ni3(1)(1@12) |
ZA3(9e)(1)(0@8) ZA2(3b)(1)(0@8) Ni6(1)(1@12) |
4 структурные единицы |
ZA2(3b)(1)(0@8) ZA1(3a)(1)(0@8) U1(0)(1) Ni3(1)(1@12) |
ZA2(3b)(1)(0@8) ZA1(3a)(1)(0@8) U1(1)(1@13) Ni3(1)(1@12) |
ZA3(9e)(1)(0@8) ZA2(3b)(2)(0@8@36) ZA1(3a)(1)(0@8) U1(0)(1) |
ZA3(9e)(1)(0@8) ZA2(3b)(1)(0@8) ZA1(3a)(1)(0@8) U1(1)(1@13) |
ZA3(9e)(1)(0@8) ZA2(3b)(2)(0@8@36) ZA1(3a)(1)(0@8) U1(1)(1@13) |
ZA3(9e)(1)(0@8) ZA2(3b)(1)(0@8) ZA1(3a)(1)(0@8) Ni6(1)(1@12) |
В результате установлены новые каркас-образующие нанокластеры K44, образующие 3D упаковку (табл. 3, рис. 1, 2). В элементарной ромбоэдрической ячейке центры кластеров K44 расположенные в вершинах ромбоэдра находятся на расстоянии 9.699 Å и острый угол ромбоэдра равен 74.77° (рис. 3).
Каркас-образующие нанокластеры K44 = 0@8(U2Ni6)@36(U14Ni24) характеризуются внутренним полиэдром из 8 атомов в виде гексагональной бипирамиды U2Ni6 и внешней оболочки виде дельтаэдра из 36 атомов U14Ni24. Центр кластера-прекурсора K44 находится в позиции 4b с точечной симметрией -43m.

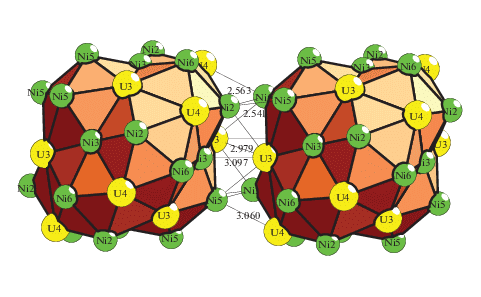

Первичная цепь. Образование димера (первичной цепи $S_{3}^{1}$) из кластеров K44 + K44 происходит в направлении короткого вектора трансляций arh (рис. 4) с индексом связанности Рлок = 13. Расстояние между центрами кластеров K44 соответствует значению вектора трансляций arh = 9.699 Å. Центр димера находится в позиции 9e (1/6, 1/3, 1/3) с симметрией g = –1
Самосборка микрослоя. Образование тетрамера (микрослоя $S_{3}^{2}$) происходит при комплементарном связывании кластеров из соседних первичных цепей в плоскости ромбоэдра (рис. 5). На этой стадии самосборки происходит локализация кластеров K5, расположенные над и под плоскостью тетрамера.
Самосборка микрокаркаса. Октамер из 8 кластеров K44 формируется при связывании двух микрослоев со сдвигом (рис. 6). Центр супракластера находится в позиции 9d (1/2, 1/2, 1/2) с симметрией g = –1.
ЗАКЛЮЧЕНИЕ
С помощью компьютерных методов (пакета программ ToposPro) осуществлен геометрический и топологический анализ кристаллической структуры интерметаллида U22Ni32–hR162. Методом разложения 3D атомной сетки интерметаллида U22Ni32-hR162 на кластерные структуры установлены новые каркас-образующие нанокластеры K44 = 0@8(U2Ni6)@36(U12Ni24) симметрией -43m. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров К44 в виде: первичная цепь → слой → каркас. В пустотах каркаса расположены центрированные тетраэдры K5 = NiU4 с симметрией 3.
Анализ самосборки кристаллической структуры выполнен при поддержке Минобрнауки РФ в рамках выполнения работ по государственному заданию ФНИЦ “Кристаллография и фотоника” РАН, нанокластерный анализ выполнен при поддержке Российского научного фонда (РНФ № 21-73-30019), топологический анализ выполнен при поддержке Минобрнауки РФ в рамках государственного задания № 0778-2020-0005.
Список литературы
