Кластерная самоорганизация интерметаллических систем: новый кластер-прекурсор K65 = 0@3@20@42 для самосборки кристаллической структуры Sc96Mg8Zn600-cP704
В. Я. Шевченко 1, *, В. А. Блатов 2, Г. Д. Илюшин 3
1 Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия
2 Межвузовский научно-исследовательский центр по теоретическому материаловедению,
Самарский технический университет
443011 г. Самара, ул. Молодогвардейская, 244, Россия
3 Федеральный научно-исследовательский центр “Кристаллография и фотоника”
119333 Москва, Ленинский пр., 59, Россия
* E-mail: shevchenko@isc.nw.ru
Поступила в редакцию 16.04.2021
После доработки 30.11.2021
Принята к публикации 06.12.2021
- EDN: NDVVEM
- DOI: 10.31857/S013266512202007X
Аннотация
С помощью компьютерных методов (пакет программ ToposPro) осуществлен комбинаторно-топологический анализ и моделирование самосборки кристаллической структуры Sc96Mg8Zn600-cP704 (пр. гр. Pa-3 (no. 205), a = 22.4120Å. V = 11 257.5 Å3). Установлен новый трехслойный каркас-образующий нанокластер K65 = 0@3@20@42. В центре нанокластера K65 (в позиции 8c на оси 3) расположено кольцо из 3 атомов Zn внутри додекаэдра Zn20, на поверхности которого формируется 42 атомная оболочка из 12 атомов Sc и 30 атомов Zn. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из нанокластеров-прекурсоров K65 в виде: первичная цепь → микрослой → микрокаркас. В качестве спейсеров, занимающих пустоты в 3D каркасе из нанокластеров K65, установлены кластеры K5 = Mg2Zn3 (треугольные бипирамиды) и K6 = Zn6 (гексагональные кольца).
ВВЕДЕНИЕ
В двойных системах M–Zn с участием 55 атомов металлов M установлено образование 465 интерметаллидов MxZny [1, 2]. В каждой системе M–Zn с M = Y, Ln получено по 10 и более различных интерметаллидов [1, 2]. В системе Sc–Zn получено 5 интерметаллидов (табл. 1, [3–11]), из них интерметаллид Sc3Zn18-cI184 рассматривается как 1/1 кристаллический аппроксимант икосаэдрического квазикристалла [6]. В двойной системе Sc–Mg получен только интерметаллид MgSc-cP2 [8] и Mg0.65Sc0.35-cP2 [9]. В двойных системах M–Zn наиболее кристаллохимически сложным (и не имеющим аналогов) является интерметаллид Zn171.43Mg100.57-oS1088, рассматриваемый в [12] как 3/2-2/1-2/1 кристаллический аппроксимант икосаэдрического квазикристалла.
Таблица 1.
Соединение | Группа симметрии |
Параметры элементарной ячейки, Å |
V, Å3 | Класс Пирсона |
Последова-тельность Уайкоффа |
---|---|---|---|---|---|
Система Sc–Zn | |||||
ScZn [3] | Pm-3m (221) | 3.350, 3.350, 3.350 | 37.6 | cP2 | ba |
ScZn2 [4] | P63/mmc (194) | 5.251, 5.251, 8.477 | 202.4 | hP12 | hfa |
ScZn12 [5] | I4/mmm (139) | 8.814, 8.814, 5.140 | 399.3 | tI26 | jifa |
Sc3Zn18 [6] | Im-3 (204) | 13.831, 13.831, 13.831 | 2645.9 | cI184 | hg4fed |
Sc3Zn17 [7] | Im-3 (204) | 13.852, 13.852, 13.852 | 2657.9 | cI160 | hg3fed |
Система Sc–Mg | |||||
MgSc [8] | Pm-3m (221) | 3.597, 3.597, 3.597 | 46.5 | cP2 | ba |
Mg0.65Sc0.35 [9] | Pm-3m (221) | 3.601, 3.601, 3.601 | 46.7 | cP2 | ba |
Система Sc–Mg–Zn | |||||
(Sc0.16Mg0.84)Zn2 [10] | P63/mmc (194) | 5.228, 5.228, 8.532 | 202.0 | hP12 | hfa |
(Sc0.22Mg0.78)Zn2 [10] | P63/mmc (194) | 5.241, 5.241, 8.492 | 202.0 | hP12 | hfa |
Sc3(Mg0.18Zn17.73) [11] | Im-3 (204) | 13.863, 13.863, 13.863 | 2664.2 | cI184 | hg4fed |
Sc96Mg8Zn600 [11] | Pa-3 (205) | 22.412, 22.412, 22.412 | 11 257.5 | cP704 | d28c4 |
В тройных системах M1–M2–Zn с участием 58 атомов металлов M установлено образование 791 интерметаллидов [1, 2]. Наиболее кристаллохимически сложным (и не имеющим аналогов) является интерметаллид Sc96Mg8Zn600-cP704, рассматриваемый как 2/1 кристаллический аппроксимант икосаэдрического квазикристалла [11], а также интерметаллиды Ru26Sb24Zn67-cF920 [12], Mo7Sn12Zn40-cF944 [13].
Кристаллическая структура интерметаллида Sc96Mg8Zn600-cP704 [11] характеризуется гигантскими параметрами кубической ячейки a = 22.412 Å, V = 11 257.5 Å3, пр. группой Pa-3 (no. 205). Из 32 кристаллографически независимых атомов только четыре атома занимают частные позиции 8c на оси 3, а 28 остальных атомов находятся в общем положении 24d. Для всех атомов Sc значения координационных чисел КЧ = 15, и они связаны с 15 атомами Zn (табл. 2). Атом Mg связан с соседним атомом Mg и 15 атомами Zn. Для 27 атомов Zn установлены значения КЧ = 8, 9, 10, 11, 12 (табл. 2).
Таблица 2.
Атом | Локальное окружение |
Координационные последовательности |
---|---|---|
N1N2N3N4N5 | ||
Mg1 | 1Mg +15Zn | 16 49 97 190 316 |
Sc1 | 15Zn | 15 49 102 194 307 |
Sc2 | 15Zn | 15 48 99 196 319 |
Sc3 | 15Zn | 15 47 103 200 311 |
Sc4 | 15Zn | 15 48 102 193 309 |
Zn1 | 3Sc + 7Zn | 10 41 103 182 284 |
Zn2 | 3Sc + 7Zn | 10 44 102 181 301 |
Zn3 | 2Sc + 9Zn | 11 46 100 182 301 |
Zn4 | 1Mg + 10Zn1 | 11 37 93 179 286 |
Zn5 | 2Mg + 2Sc + 8Zn | 12 47 106 185 302 |
Zn6 | 3Sc + 9Zn | 12 45 110 195 301 |
Zn7 | 10Zn | 10 33 86 184 284 |
Zn8 | 3Sc + 7Zn | 10 43 102 188 297 |
Zn9 | 3Sc + 7Zn | 10 43 103 185 287 |
Zn10 | 1Mg + 2Sc + 9Zn | 12 44 103 186 306 |
Zn11 | 3Sc + 7Zn | 10 43 103 186 287 |
Zn12 | 3Sc + 9Zn | 12 44 108 188 306 |
Zn13 | 3Sc + 9Zn | 12 43 105 187 304 |
Zn14 | 3Sc + 7Zn | 10 44 102 186 295 |
Zn15 | 1Mg + 2Sc + 8Zn | 11 46 103 182 299 |
Zn16 | 2Sc + 9Zn | 11 46 101 180 294 |
Zn17 | 3Sc + 7Zn | 10 43 103 186 297 |
Zn18 | 3Sc + 7Zn | 10 42 103 182 296 |
Zn19 | 3Sc + 6Zn | 9 40 102 180 286 |
Zn20 | 3Sc + 7Zn | 10 42 103 176 285 |
Zn21 | 3Sc + 7Zn | 10 41 101 174 285 |
Zn22 | 3Sc + 7Zn | 10 41 103 181 293 |
Zn23 | 8Zn | 8 32 85 175 273 |
Zn24 | 3Sc + 8Zn | 11 41 102 186 294 |
Zn25 | 9Zn6 | 9 32 79 174 274 |
Zn26 | 3Sc + 6Zn | 9 37 102 181 290 |
Zn28 | 3Sc + 6Zn | 9 42 100 177 292 |
В настоящей работе проведен геометрический и топологический анализ кристаллической структуры Sc96Mg8Zn600-cP704 (комплекс программ ToposPro [14]). Установлен новый трехслойный каркас-образующий нанокластер K65 = 0@3@20@42. Реконструирован симметрийный и топологический код процессов самосборки 3D структур из кластеров-прекурсоров в виде: первичная цепь → слой → каркас.
Работа продолжает исследования [15–22] в области моделирования процессов самоорганизации систем на супраполиэдрическом уровне и геометрического и топологического анализа кристаллических структур с применением современных компьютерных методов.
МЕТОДИКИ, ИСПОЛЬЗОВАННЫЕ ПРИ КОМПЬЮТЕРНОМ АНАЛИЗЕ
Геометрический и топологический анализ осуществляли с помощью комплекса программ ToposPro [14], позволяющего проводить многоцелевое исследование кристаллической структуры в автоматическом режиме, используя представление структур в виде “свернутых графов” (фактор-графов). Данные о функциональной роли атомов при образовании кристаллической структуры получены расчетом координационных последовательностей, т.е. наборов чисел {Nk}, где Nk – число атомов в k-ой координационной сфере данного атома. Полученные значения координационных последовательностей атомов в 3D-сетках, приведены в табл. 2, в которой также даны число и типы соседних атомов в ближайшем окружении, т.е. в первой координационной сфере атома. Алгоритм разложения в автоматическом режиме структуры интерметаллида, представленного в виде свернутого графа на кластерные единицы, приведен в работах [16–20].
САМОСБОРКА КРИСТАЛЛИЧЕСКОЙ СТРУКТУРЫ Sc96Mg8Zn600-cP704
Использованный нами метод моделирования кристаллической структуры основан на определении иерархической последовательности ее самосборки в кристаллографическом пространстве [15–22]. На первом уровне самоорганизации системы определяется механизм формирования первичной цепи структуры из нанокластеров 0-уровня, сформированных на темплатной стадии химической эволюции системы, далее – механизм самосборки из цепи микрослоя (2-ой уровень) и затем из микрослоя – трехмерного микрокаркаса структуры (3-й уровень).
Кристаллографические данные Sc96Mg8Zn600-cP704
Пространственная группа Pa-3 (no. 205) характеризуется позициями с точечной симметрией: –3 (4a, 4b) и 3 (8с). Порядок группы равен 24. Атом Sc5 и атомы Zn25, Zn26, Zn28 занимают частные позиции 8c на оси 3, остальные атомы находятся в общем положении 24d.
В табл. 2 приведено локальное окружение атомов Sc, Mg, Zn и значения их координационных последовательностей в 3D атомной сетке. Для 4 атомов Sc значения координационных чисел КЧ = 15, и они связаны с 15 атомами Zn. Атом Mg с соседним атомом Mg и 15 атомами Zn. Для 27 атомов Zn установлены значения КЧ – 9, 10, 11, 12, 13 и 15.
Метод полного разложения 3D фактор-графа структуры на кластерные подструктуры был использован для определения каркас-образующих нанокластеров кристаллической структуры. В результате установлены новые каркас-образующие нанокластеры K65, формирующие 3D упаковку (табл. 3). В элементарной ячейке центры кластеров (соответствующие вершинам ромбоэдра) находятся на расстоянии 12.004 Å и острый угол ромбоэдра равен 70.45° (рис. 1).
Таблица 3.
Кластер K3 | Оболочка K20 | Оболочка K42 | |
---|---|---|---|
3 Zn23 | 3 Zn1 | 3 Zn2 | 3 Sc1 |
3 Zn19 | 3 Zn3 | 3 Sc2 | |
3 Zn20 | 3 Zn8 | 3 Sc3 | |
3 Zn21 | 3 Zn9 | 3 Sc4 | |
3 Zn22 | 3 Zn11 | ||
3 Zn24 | 3 Zn14 | ||
1 Zn26 | 3 Zn15 | ||
1 Zn28 | 3 Zn16 | ||
3 Zn17 | |||
3 Zn18 | |||
Всего 3 Zn | Всего 20 Zn | Всего 30 Zn | Всего 12 Sc |
В центре трехслойного нанокластера K65 = 0@3@20@42 (в позиции 8c на оси 3) расположено кольцо из 3 атомов Zn (на расстоянии Zn–Zn = 2.521 Å) внутри додекаэдра Zn20, на поверхности которого формируется 42-х атомная оболочка из 12 атомов Sc и 30 атомов Zn (рис. 2, 3).

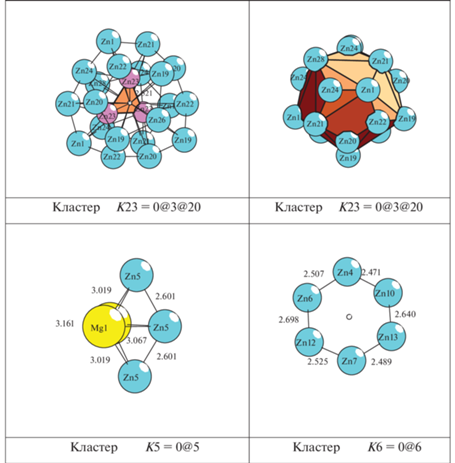

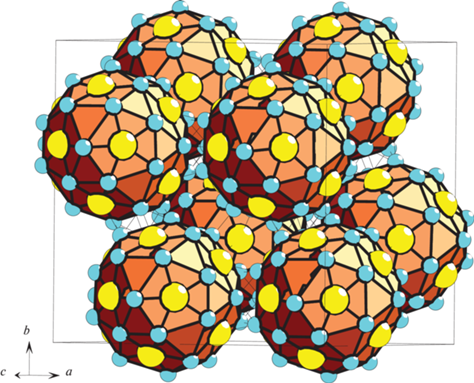

В пустотах каркаса расположены кластеры K5 = Mg2Zn3 (треугольные бипирамиды) и кластеры K6 = Zn6 (гексагональные кольца) (рис. 2).
Самосборка кристаллической структуры

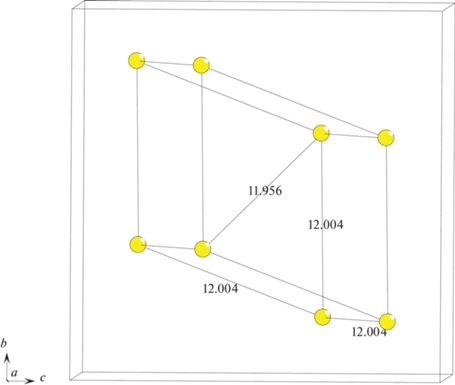

Первичная цепь. Самосборка первичных цепей ${\text{S}}_{3}^{1}$ происходит при связывании нанокластеров K65 + K65 с образованием 12 связей (рис. 3). Расстояние между центрами нанокластеров равно 12.004 Å (рис. 1).
Самосборка слоя. Образование микрослоя ${\text{S}}_{3}^{2}$ происходит при связывании параллельно расположенных первичных цепей ${\text{S}}_{3}^{1}$ (рис. 3). На этой стадии в пустотах микрослоя происходит локализация кластеров K5 = Mg2Zn3 и колец K6 = Zn6. Расстояние между центрами кластеров в слое равно 12.004 Å (рис. 1).

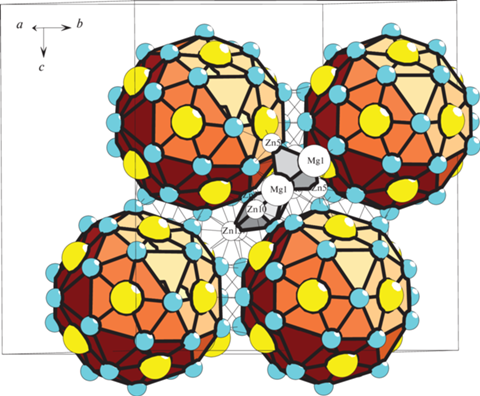

Самосборка каркаса. Микрокаркас структуры ${\text{S}}_{3}^{3}$ формируется при связывании двух микрослоев (рис. 4). Расстояние между микрослоями равно 12.004 Å (рис. 1).
ЗАКЛЮЧЕНИЕ
Проведен геометрический и топологический анализ кристаллической структуры Sc96Mg8Zn600-cP704. Установлен новый трехслойный каркас-образующий нанокластер K65 = 0@3@20@42. Реконструирован симметрийный и топологический код процессов самосборки 3D структуры из нанокластеров K65. На стадии образования микрослоя S32 в пустотах происходит локализация кластеров K5 = Mg2Zn3 и колец K6 = Zn6.
Нанокластерный анализ и моделирование самосборки кристаллических структур выполнено при поддержке Российского фонда фундаментальных исследований (РФФИ № 19-02-00636) и Минобрнауки РФ в рамках выполнения работ по государственному заданию ФНИЦ “Кристаллография и фотоника” РАН, топологический анализ выполнен при поддержке Минобрнауки РФ в рамках государственного задания № 0778-2020-0005.
Список литературы
Inorganic crystal structure database (ICSD). Fachinformationszentrum Karlsruhe (FIZ), Germany and US National Institute of Standard and Technology (NIST), USA.
Villars P., Cenzual K. Pearson’s Crystal Data-Crystal Structure Database for Inorganic Compounds (PCDIC) ASM International: Materials Park, OH.
Laube E., Nowotny H. Die Kristallarten ScZn und ScCd // Monatsh. Chem. 1963. V. 94. P. 132–163.
Liu Xiaoyang, Rau F., Breu J., Range K.J. Studies on AB2 – type intermetallic compounds, IV. High pressure synthesis and crystal structure of scandium dizinc ScZn2 // J. Alloys Compd. 1996. V. 243. P. L5–L7.
Kripyakevich P.I., Protasov V.S., Kuz’ma Yu.B. Crystal structure of compounds in the scandium-zinc system // Inorganic Materials (USSR) (Izv.Akad.Nauk, Neorg.Mater.) 1966. P. 1351–1355.
Lin Qisheng, Corbett J.D. Synthesis and structure of five (Sc3CuyZn18 –y)-type compositions (0 < y < < 2.2), 1/1 crystalline approximants of a new icosahedral quasicrystal. Direct example of tuning on the basis of size effects and Hume-Rothery concepts // Inorg. Chem. 2004. V. 43. P. 1912–1919.
Andrusyak R.I., Kotur B.Ya., Zavodnik V.E. The crystal structure of Sc3Zn17 // Kristallografiya. 1989. V. 34. P. 996–998.
Schob O., Parthe E. AB compounds with Sc, Y, and rare earth metals. I. Scandium and yttrium compounds with CrB and CsCl structures // Acta Crystallographica. 1965. V. 19. P. 214–224.
Kalisvaart P., Latroche M., Cuevas F., Notten P.H.L. In situ neutron diffraction study on Pd-doped Mg0.65Sc0.35 electrode material // J. Solid State Chem. 2008. V. 181. P. 1141–1148.
Wang Wenliang, Chen Guihuan, Wang Yixiu, Lin Qisheng. Mg(1 – y)Sc(y)Zn2: Limited Sc/Mg alloying between Laves phase MgZn2 and ScZn2 – What drives ScZn2 into a high-pressure phase? // Eur. J. Inorg. Chem. 2011. V. 2011. № 26. P. 3931–3935.
Lin Qisheng, Corbett J.D. The 1/1 and 2/1 approximants in the Sc–Mg–Zn quasicrystal system: Tricontahedral clusters as fundamental building blocks // J. Am. Chem. Soc. 2006. V. 128. P. 13 268–13 273.
Xiong Ding Bang, Zhao Yu Feng, Schnelle W., Okamoto N.L., Inui H. Complex alloys containing double-Mackay clusters and (Sb(1-delta)Zn(delta))24. Snub cubes filled with highly disordered zinc aggregates: synthesis, structures, and physical properties of ruthenium zinc antimonides // Inorg. Chem. 2010. V. 49. № 23. P. 10788–10797.
Hillebrecht H., Kuntze V., Gebhardt K. Synthese und Kristallstruktur von Mo7Sn12Zn40 einer kubischenVerbindung mit Ikosaedern aus Ikosaedern // Z. Kristallogr. 1997. V. 212. № 12. P. 840–847.
Blatov V.A., Shevchenko A.P., Proserpio D.M. Applied Topological Analysis of Crystal Structures with the Program Package ToposPro // Cryst. Growth Des. 2014. V. 14. № 7. P. 3576–3585.
Илюшин Г.Д. Моделирование процессов самоорганизации в кристаллообразующих системах. М.: Едиториал УРСС, 2003. 376 с.
Ilyushin G.D. Theory of cluster self-organization of crystal-forming systems. Geometrical-topological modeling of nanocluster precursors with a hierarchical structure // Struct. Chem. 2012. V. 20. № 6. P. 975–1043.
Pankova A.A., Blatov V.A., Ilyushin G.D., Proserpio D.M. γ-Brass Polyhedral Core in Intermetallics: The Nanocluster Model // Inorg. Chem. 2013. V. 52. № 22. P. 13094–13107.
Ilyushin G.D. Intermetallic Compounds KnMm (M = Ag, Au, As, Sb, Bi, Ge, Sn, Pb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 7. P. 1095–1105.
Ilyushin G.D. Intermetallic Compounds NakMn (M = K, Cs, Ba, Ag, Pt, Au, Zn, Bi, Sb): Geometrical and Topological Analysis, Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports. 2020. V. 65. № 4. P. 539–545.
Ilyushin G.D. Intermetallic Compounds LikMn (M = Ag, Au, Pt, Pd, Ir, Rh): Geometrical and Topological Analysis, Tetrahedral Cluster Precursors, and Self-Assembly of Crystal Structures // Crystallography Reports, 2020. V. 65. № 2. P. 202–210.
Shevchenko V.Ya., Medrish I.V., Ilyushin G.D., Blatov V.A. From clusters to crystals: scale chemistry of intermetallics // Struct. Chem. 2019. V. 30 № 6. P. 2015–2027.
Шевченко В.Я., Блатов В.А., Илюшин Г.Д. Кластерная самоорганизация интерметаллических систем: новый четырехслойный кластер-прекурсор K244 = 0@12@20@80@132 и новый трехслойный кластер-прекурсор K245 = 1@14@48@206 в кристаллической структуре Rh140Al403-cP549 и Mn18Pd138Al387-cP549 // Физика и химия стекла. 2021. Т. 47. № 1. С. 3–15.
Дополнительные материалы отсутствуют.
