Физика и химия стекла, 2022, T. 48, № 2, стр. 141-155
Влияние добавок индия на кинетику и механизм изотермической объемной кристаллизации стекла As2Se3
Е. В. Школьников *
Санкт-Петербургский государственный лесотехнический университет им. С.М. Кирова
194021 Санкт-Петербург, Институтский пер., 5, Россия
* E-mail: eshkolnikov@yandex.ru
Поступила в редакцию 16.09.2021
После доработки 05.10.2021
Принята к публикации 06.12.2021
- EDN: OUDYIA
- DOI: 10.31857/S0132665122020081
Аннотация
Выполнен анализ кинетики ступенчатой объемной кристаллизации стекол AsSe1.5In0.01 при температурах 200, 220, 240 и 260°С и AsSe1.5In0.025 при 240°С по данным измерения плотности закаленных материалов с использованием обобщенного уравнения Колмогорова–Аврами, результатов дифференциального термического и количественного рентгенофазового анализа и микроскопических наблюдений. Установлено значительное ускорение объемного гетерогенного зарождения пластинчатых кристаллов основной фазы As2Se3 первичной микрофазой In2Se3, выделяющейся равномерно по всему объему монолитного стекла при изотермической кристаллизации в интервале 200–260°С. Исследованы параметры удельной электропроводности и микротвердость закаленных полупроводниковых ситаллов на различных этапах термообработки.
ВВЕДЕНИЕ
Чистое полупроводниковое стекло As2Se3 при термообработке значительно выше температуры стеклования Tg (174 ± 2°С) кристаллизуется преимущественно с поверхности в изотермических [1] и неизотермических условиях [2], как и многие халькогенидные [3] и оксидные [4] стекла. При легировании стекла As2Se3 оловом [5], свинцом [6], висмутом [7], индием или другими специально подобранными добавками [8, 9] наблюдается объемная кристаллизация полученных стекол при оптимальной термообработке. Небольшие добавки индия способны значительно изменять физико-химические свойства, механизм и скорость кристаллизации халькогенидных стекол [8, 10] и пленок [11].
Влияние малых добавок индия на характер и кинетические параметры кристаллизации стекла As2Se3 изучено недостаточно.
Цель работы – cравнительный анализ кинетики и механизма массовой изотермической кристаллизации стекол AsSe1.5Inx (х = 0.01 и 0.025, что соответствует 0.4 и 1 ат. % In) в интервале температур 200–260°С с использованием данных [8] и дополнительного экспериментального исследования кристаллизации стекла As2Se3, легированного индием.
МЕТОДИКА ЭКСПЕРИМЕНТА
Синтез монолитных стекол AsSe1.5In0.01 (состав I) и AsSe1.5In0.025 (cостав II) с концентрацией индия, близкой к предельной (~1.2 ат. %), выполняли методом вакуумной плавки из особо чистых элементных веществ общей массой 7 г в интервале 700–950°С с последующей жесткой закалкой кварцевых ампул с расплавами от 900°С соответственно в потоке воздуха и в холодной воде. Для контроля стеклообразного состояния и однородности закаленных сплавов использовали инфракрасный микроскоп МИК-1 и металлографический микроскоп МИМ-8. Концентрацию индия в стеклах проверяли методом эмиссионного спектрального анализа с градуировкой по эталонным порошковым смесям и фотометрией аналитической линии 3258.6 Å. Кинетику объемной изотермической кристаллизации стекол, прерываемой закалкой в воздухе, исследовали в форме шлифованных дисков в закрытых бюксах. Микротвердость полированных дисков H измеряли на приборе ПМТ-3, эффективную плотность d кристаллизующихся стекол определяли при комнатной температуре гидростатическим взвешиванием в толуоле. Дифференциальный термический анализ (ДТА) порошков проводили в вакуумированных кварцевых ампулах на дериватографе системы F. Paulik, J. Paulik, L. Erdey, а качественный и количественный рентгенофазовый анализ (РФА) – на дифрактометре УРС-50ИМ и ДРОН-2 в CuKα-излучении с никелевым фильтром. Измерение удельной электропроводности σ полупроводниковых сплавов выполняли в изотермических условиях в интервале 20–100°С или 20–200°С с помощью моста постоянного тока Р4060.
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

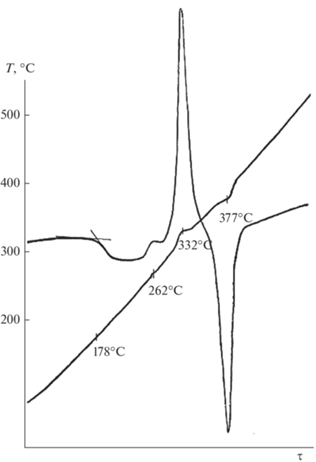

Температурный интервал кристаллизации стекол выбирали с учетом результатов ДТА для стекол AsSe1.5In0.01 (Тg = 172 ± 2°С) и AsSe1.5In0.025 (Тg = 178 ± 2°С). При нагревании стеклопорошков со скоростью 1–11°C/мин наблюдали экзотермический эффект кристаллизации при 280–353°С и эндотермический эффект плавления основной стабильной фазы α-As2Se3 при 370–388°С. На термограммах нагревания стекла AsSe1.5In0.025 отмечали еще заметный экзотермический эффект кристаллизации при 262 ± 5°С (рис. 1). Согласно данным РФA [12], в стеклокристаллических материалах AsSe1.5Inx (x ≤ 0.3) кристаллической фазой является селенид индия In2Se3 [12].
Соединение In2Se3 – слоистый фоточувствительный, термо- и сегнетоэлектрический материал, применяемый в полупроводниковой электронике и оптоэлектронике [13] и образующий несколько полиморфных модификаций с близким cтроением и трудно различимых методами рентгенографии и электронографии [14, 15]. Наиболее изучены и востребованы низкотемпературные полуметаллические ромбоэдрическая и гексагональная α-модификации, переходящие при температуре ~200°C в ромбоэдрическую полупроводниковую β-модификацию (200–520°С) с уменьшением параметров элементарной ячейки на 0.8–1.8%. При охлаждении фаза β-In2Se3 медленно трансформируется в α-In2Se3, а порошки и пленки β-In2Se3 длительно сохраняются при комнатной температуре [16].
Кристаллические анизотропные структуры α- и β-In2Se3 различаются укладкой атомных слоев внутри пятислойных пакетов Se–In–Se–In–Se с преимущественно ковалентными прочными связями In–Se внутри слоев (длина 0.251 нм, энергия 246 ± 2 кДж/моль, согласно структурно-термодинамическому расчету автора) и весьма слабыми силами Ван дер Ваальса между слоями. Электрические и другие физические свойства кристаллов In2Se3 сушественно различаются [17, 18] из-за дефектной структуры с вакансиями в подрешетке индия и полиморфизма: при фазовом переходе α → β часть атомов In смещается из октаэдрических пустот в тетраэдрические с сильным (на 6–7 порядков) падением электропроводности и повышением микротвердости (45 → 80 кг/мм2). После закалки в воде расплава In2Se3 получается смесь ромбоэдрического и гексагонального α-In2Se3 [19].
Кинетика и механизм изотермической объемной кристаллизации стекол AsSe1.5Inx (х = 0.01 и 0.025)

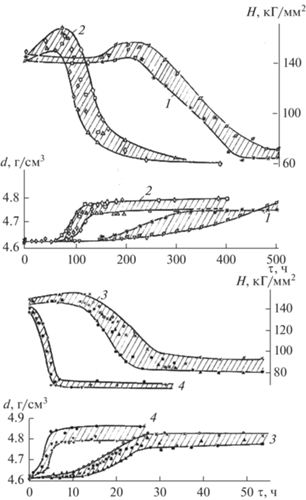

Кинетическое исследование кристаллизации проводили поэтапно в низкотемпературном интервале с повышенной скоростью объемного зарождения и низкой скоростью роста кристаллов [20] с использованием 2–4 образцов разных плавок при каждой температуре. Наблюдали выделение тонкодисперсной сравнительно высокоомной полупроводниковой фазы In2Se3n-типа (ρ20°C = 107–108 Ом · см [18, 19]) на первой ступени и основной высокоомной фазы As2Se3р-типа (ρ20°C = 3 × 1013 Ом · см) на второй ступени. На это указывали результаты измерения электропроводности и РФА закристаллизованных стекол после длительной термообработки при 260°С в вакуумированных ампулах (межплоскостные расстояния d(hkl) основных рефлексов, равные 4.71, 3.14, 2.95 и 2.07 Å, близки к приведенным в работе [16] для ромбоэдрического β-In2Se3 при 205°С; для α-As2Se3 соответственно 4.98, 2.88, 2.84, 1.80, 1.78 Å). Результаты измерения микротвердости и микроскопические наблюдения с увеличением до 1800× свидетельствовали об однородности стеклокристаллических материалов(cиталлов) и высокой дисперсности формирующихся кристаллических фаз. По данным РФА, средний размер кристаллов фазы As2Se3 в исследованных ситаллах не превышал 100 нм, согласно определениям по формуле Шерера.
При низкотемпературной медленной кристаллизации стекол состава I наблюдали индукционный период τинд (170 ± 28 ч при 200°С), в котором практически не изменялись плотность, микротвердость и параметры удельной электропроводности Еσ, σ0 и lg σ20°C (табл. 1–3, данные Н.П. Кривенковой и автора) в известном выражении σ = = σ0 exp(–Eσ/2kT) для собственной электропроводности полупроводников. При последующем выделении первичной фазы In2Se3 с более высокой плотностью (5.67 г/cм3) постепенно возрастала эффективная плотность (в итоге на ~0.4%) закаленных ситаллов c заметным повышением микротвердости (табл. 1–2, этапы 3–5) и удельной электропроводности (табл. 1–2, этапы 3–5; рис. 2, кривые 1 и 2).
Таблица 1.
№ этапа |
Время, ч |
Н ± 3, кг/мм2 |
–lg σ20°C | lg σ0 ± 0.1 | Eσ ± 0.03, эВ |
d ± 0.003, г/см3 |
Pd | Px | Фазовый состав по данным РФА |
---|---|---|---|---|---|---|---|---|---|
(Ом–1·см–1) | % | ||||||||
1 | 0 | 145 | 10.4 | 3.4 | 1.62 | 4.624 | 0 | 0 | Aморфная фаза |
2 | 170 | 147 | 10.4 | 3.3 | 1.61 | 4.624 | 0 | 0 | |
3 | 185 | 151 | 10.1 | 3.2 | 1.56 | 4.632 | ~50 | In2Se3 и аморфная фаза |
|
4 | 200 | 155 | 10.0 | 2.6 | 1.49 | 4.639 | |||
5 | 220 | 154 | 9.6 | 2.9 | 1.52 | 4.640 | ~100 | ~100(In2Se3) | |
6 | 258 | 136 | 9.3 | 1.8 | 1.30 | 4.648 | 6 | In2Se3, As2Se3 и аморфная фаза |
|
7 | 275 | 144 | 9.0 | 1.4 | 1.22 | 4.656 | 10 | ||
8 | 300 | 143 | 8.8 | 1.6 | 1.22Х | 4.666 | 17 | ||
9 | 350 | 146 | 8.4 | 1.3 | 1.13 | 4.677 | 24 | ||
10 | 373 | 139 | 8.3 | 1.7 | 1.17Х | 4.693 | 35 | 30(As2Se3) | |
11 | 400 | 127 | 8.1 | 1.7 | 1.14 | 4.708 | 45 | ||
12 | 430 | 117 | 7.9 | 2.0 | 1.16Х | 4.725 | 57 | ||
13 | 455 | 80 | 7.6 | 2.0 | 1.17Х | 4.743 | 69 | ||
14 | 480 | 75 | 7.4 | 2.2 | 1.13 | 4.762 | 81 | 77 | |
15 | 503 | 72 | 7.2 | 2.4 | 1.12 | 4.786 | 97 | ||
16 | 530 | 66 | 7.1 | 2.3 | 1.10 | 4.790 | 100 | 100(As2Se3) | |
17 | 545 | 64 | 7.2 | 2.4 | 1.11 | 4.787 |
Таблица 2.
№ этапа |
Время, ч | Н ± 3, кг/мм2 |
–lg σ20°C | lg σ0 ± 0.1 | Eσ ± 0.03, эВ |
d ± 0.002, г/см3 |
Pd | Pх | Фазовый состав по данным РФА |
---|---|---|---|---|---|---|---|---|---|
% | |||||||||
1 | 0 | 146 | 10.5 | 3.4 | 1.63 | 4.625 | 0 | 0 | Аморфная фаза |
2 | 20 | 150 | 10.5 | 3.4 | 1.63 | 4.624 | 0 | 0 | |
3 | 40 | 160 | 10.5 | 3.6 | 1.65 | 4.627 | In2Se3 и аморфная фза |
||
4 | 75 | 165 | 10.3 | 2.9 | 1.55 | 4.632 | ~50 | ||
5 | 90 | 155 | 10.1 | 2.8 | 1.51 | 4.640 | 100 | 100(In2Se3) | |
6 | 100 | 152 | 9.7 | 2.4 | 1.43 | 4.649 | 5 | In2Se3, As2Se3 и аморфная фаза |
|
7 | 110 | 150 | 9.3 | 1.6 | 1.28 | 4.676 | 22 | 17(As2Se3) | |
8 | 120 | 143 | 9.1 | 1.7 2.5х |
1.26 1.36х |
4.703 | 40 | ||
9 | 130 | 120 | 8.6 | 1.5 2.7х |
1.18 1.36х |
4.762 | 76 | 72 | |
10 | 150 | 98 | 8.2 | 1.8 3.3х |
1.17 1.38х |
4.770 | 81 | ||
11 | 170 | 89 | 7.7 | 1.8 | 1.12 | 4.797 | 98 | ||
12 | 179 | 76 | 4.798 | 99 | |||||
13 | 191 | 62 | 7.7 | 2.1 3.0 |
1.14 1.29х |
4.800 | 100 | 100(As2Se3) | |
14 | 239 | 60 | 7.7 | 2.2 2.4 |
1.19 1.32х |
4.795 |
Таблица 3.
№ этапа | Время, ч | Н ± 3, кг/мм2 |
–lg σ20°C | lg σ0 ± 0.1 | Eσ ± 0.03, эВ |
d ± 0.002, г/см3 |
Pd | Px | Фазовый состав по данным РФА |
---|---|---|---|---|---|---|---|---|---|
(Ом–1·см–1) | % | ||||||||
1 | 0 | 144 | 10.4 | 3.4 | 1.62 | 4.627 | 0 | 0 | Аморфная фаза |
2 | 0.5 | 145 | 10.4 | 3.4 | 1.63 | 4.628 | 0 | 0 | |
3 | 4.5 | 150 | 10.4 | 3.4 | 1.61 | 4.635 | ~60 | In2Se3 и аморфная фаза | |
4 | 6.5 | 147 | 10.4 | 3.4 | 1.62 | 4.640 | ~100 | ~100(In2Se3) | |
5 | 10.7 | 144 | 10.5 | 3.4 | 1.63 | 4.657 | 9 | 13 (As2Se3) | In2Se3, As2Se3 и аморфная фаза |
6 | 12.5 | 147 | 10.5 | 3.2 | 1.60 | 4.668 | 15 | ||
7 | 13.5 | 145 | 10.5 | 3.4 | 1.62 | 4.688 | 25 | ||
8 | 14.5 | 148 | 10.4 | 3.6 | 1.63 | 4.696 | 29 | ||
9 | 16 | 143 | 10.5 | 3.5 | 1.65 | 4.709 | 36 | 33 | |
10 | 17 | 134 | 10.5 | 3.5 | 1.65 | 4.720 | 42 | ||
11 | 18 | 129 | 10.4 | 3.7 | 1.65 | 4.727 | 46 | ||
12 | 20 | 133 | 10.5 | 3.5 | 1.66 | 4.746 | 56 | 52 | |
13 | 21.5 | 125 | 10.4 | 3.8 | 1.66 | 4.785 | 76 | ||
14 | 24 | 120 | 10.5 | 3.8 | 1.66 | 4.794 | 81 | 77 | |
15 | 31 | 104 | 10.2 | 4.2 | 1.68 | 4.826 | 98 | ||
16 | 39 | 97 | 10.0 | 3.8 | 1.73 | 4.827 | 99 | ||
17 | 49 | 95 | 9.7 | 4.0 | 1.61 | 4.830 | 100 | 100(As2Se3) | |
18 | 54 | 94 | 9.5 | 3.9 | 1.58 | 4.829 |

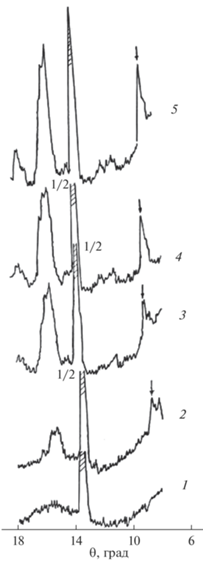

Из-за малого содержания фазы In2Se3 в исследованных стеклах характер изменения плотности и микротвердости (рис. 2) определяется расстекловыванием (devitrification) вторичной основной фазы As2Se3. Выделение кристаллической фазы As2Se3 постепенно повышало эффективную плотность (в итоге на ~3.9 и 3.1% в стеклах соответственно I и II) и значительно понижало микротвердость легированных индием стеклокристаллических материалов, как и при кристаллизации чистого стекла As2Se3.
На первой и второй ступенях низкотемпературной изотермической кристаллизации эффективная плотность закаленных ситаллов возрастала, приближаясь к предельным значениям (табл. 1–3, рис. 2–3). При увеличении времени или температуры термообработки происходили вторичные процессы агрегации и срастания кристаллов с заметным понижением дисперсности и эффективной плотности материалов (рис. 2, кривые 3 и 4).
Степень завершенности кристаллизации αd определяли согласно выражению
(1)
${{\alpha }_{d}} = {\text{ }}(~{{d}_{\tau }} - {{d}_{0}})/({{d}_{\infty }} - {{d}_{0}}{\text{ )}},$Для исключения влияния среднего коэффициента поглощения рентгеновских лучей в образцах на интенсивность аналитического дифракционного максимума применяли в основном метод внутреннего стандарта [21]. При постоянстве массовой доли стандартного вещества wst в смеси отношение интенсивностей аналитического максимума определяемой фазы и стандарта прямо пропорционально массовой доле определяемой фазы $w_{x}^{'}$ в смеси после введения стандарта согласно формуле
где $w_{x}^{'}$ связана с массовой долей этой фазы в образце wx простым соотношением $w_{x}^{'}$ = = wx(1 – wst). В качестве стандарта использовали измельченный кристаллический германий (25 мас. %) с дифракционным максимумом сравнения, расположенным вблизи аналитического максимума As2Se3 (рис. 4). Интенсивность записанных 4–5 раз на приборе ЭПП-09М дифракционных максимумов измеряли по площади интегрированием с помощью планиметра с погрешностью ±3%. Градуировка проведена по измельченным смесям кристаллических Ge и As2Se3 с известными концентрациями. Результаты градуировки и рентгенофазового анализа ситаллов отчасти представлены на рис. 4 и в табл. 4. Найденный методом наименьших квадратов коэффициент пропорциональности K в формуле (2) равен (0.869 ± 0.038). Значения процента расстекловывания фазы As2Se3 по данным определения плотности Рd удовлетворительно согласуются с рентгеновским процентом Рх (табл. 1–3) и использованы ниже для определения кинетических параметров кристаллизации.Таблица 4.
Градуировочные смеси | Анализируемые смеси | |||||
---|---|---|---|---|---|---|
мас. % α-As2Se3 | Интенсивности дифракционных максимумов, см2 | I (As2Se3)/ I(Ge) | ${{{\text{I}}}_{{{\text{A}}{{{\text{s}}}_{2}}{\text{S}}{{{\text{e}}}_{3}}}}}$ (θ = 8.70°) | I Ge (θ = 13.40°) | I (As2Se3)/ I (Ge) | |
${{{\text{I}}}_{{{\text{A}}{{{\text{s}}}_{2}}{\text{S}}{{{\text{e}}}_{3}}}}}$ (θ = 8.70°) | I Ge(θ = 13.40°) | |||||
33.3 | 8.1 | 31.2 | 0.25 ± 0.02 | 1.4 | 16.2 | 0.088 ± 0.019 |
8.4 | 32.1 | 1.6 | 14.0 | |||
8.1 | 31.9 | 1.3 | 17.6 | |||
7.5 | 32.3 | 1.4 | 15.9 | |||
Iср. = 8.0 ± 0.4 | Iср. = 31.9 ±0.3 | Iср. = 1.4 ± 0.2 | Iср. = 15.9 ± 0.9 | |||
50 | 9.6 | 24.9 | 0.42 ± 0.04 | 5.0 | 13.8 | 0.34 ± 0.03 |
11.1 | 24.7 | 4.8 | 14.7 | |||
9.7 | 24.4 | 4.4 | 14.8 | |||
10.4 | 22.7 | 4.5 | 13.0 | |||
11.8 | 28.8 | Iср. = 4.8 ± 0.2 | Iср. = 14.1 ± 0.7 | |||
Iср. = 10.5 ± 0.7 | Iср. = 25.1 ±1.5 | |||||
75 | 8.5 | 12.1 | 0.68 ± 0.05 | 7.1 | 11.8 | 0.50 ± 0.04 |
7.5 | 11.5 | 6.5 | 12.4 | |||
8.9 | 13.0 | 6.4 | 15.2 | |||
8.2 | 12.0 | 6.3 | 12.9 | |||
Iср. = 8.3 ±0.4 | Iср. = 12.2 ± 0.4 | Iср. = 6.6 ± 0.3 | Iср. = 13.1 ± 0.7 |
Изотермы αd(τ) в виде S-образных кривых с перегибом (рис. 5) анализировали на основе уравнения Колмогорова–Аврами, обобщенного нами на ступенчатые изотермические фазовые превращения в следующем виде
(3)
${{\alpha }_{i}} = {\text{ }}1 - \exp ( - {{k}_{i}}\tau {{_{{{\text{кин,}}}}^{{}}}_{{{{n}_{i}}}}}),$При двойном логарифмировании уравнения (3) получаем выражение
которому соответствует прямая линия в координатах lg[–lg(1 – α)] = f(lg τкин). По таким изотермам (см. рис. 6) для каждого образца отдельно методом наименьших квадратов определены с надежностью 95% кинетические параметры n и –lgk выделения основной кристаллической фазы As2Se3 в стеклах I и II и после усреднения по образцам представлены в табл. 5. Полученные значения кинетического параметра n свидетельствуют о преимущественно гетерогенном зарождении и двумерном росте кристаллов As2Se3 в исследуемых стеклах I и II. Морфология роста в виде тонких длинных пластинок (plate-like) характерна для монокристаллов As2Se3 и растущих индивидуальных кристаллов в стекле As2Se3. Вероятно, наноразмерные ассоциаты тригональных структурных единиц InSe3/2 в стеклах I и II обеспечили при оптимальной термообработке преимущественно гомогенное зарождение слоистых кристаллов β-In2Se3, в которых атомы In образуют c атомами Se три прочные короткие и три более слабые и длинные ионно-ковалентные связи In–Se (cтепень ионности по Полингу ~18%).Таблица 5.
Стекло | AsSe1.5In0.01 | AsSe1.5In0.025 | |||
---|---|---|---|---|---|
T ±1°C | 200 | 220 | 240 | 260 | 240 |
n | 2.18 ± 0.04 | 2.08 ± 0.02 | 2.10 ± 0.07 | 2.09 ± 0.05 | 2.1 ± 0.2 |
–lg k | 13.05 ± 0.05 | 11.25 ± 0.24 | 10.16 ± 0.18 | 8.51 ± 0.19 | 9.78 ± 0.25 |
–n–1 lg k | 5.99 | 5.46 | 4.84 | 4.09 | 4.66 |
lg τинд | 5.79 ± 0.08 | 5.40 ± 0.07 | 4.40 ± 0.04 | 3.95 ± 0.06 | 4.03 ± 0.15 |
lg τ0.5,кин ± 0.09 | 5.83 | 5.30 | 4.68 | 3.89 | 4.46 |
Изотермическое выделение первичной фазы In2Se3 в стеклах с 0.4 и 1 ат. % In ускоряет кристаллизацию основной фазы As2Se3, уменьшая по сравнению с кристаллизацией чистого стекла As2Se3 при 240°С соответственно в ~2 и 4 раза скрытый период образования фазы As2Se3 и в ~4 и 6 раз кинетический период полупревращения τ0.5, кин (табл. 5). Возможно, это связано с высокой дисперсностью первичной фазы In2Se3, заметным сходством слоистых структур, близостью термического коэффициента линейного расширения (ТКЛР) ~1.9 × 10–5 и 2.2 × 10–5 K–1 кристаллов cоответственно In2Se3 [16] и As2Se3 [19]. Изотермическая кристаллизация в стеклах I и II тонкодисперсной первичной фазы In2Se3 инициировала гетерогенное объемное зарождение вторичной основной фазы As2Se3 с уменьшением термодинамического ∆G* или кинетического барьера зарождения $\Delta G_{a}^{'}$ [3, 20] по сравнению с чистым стеклом As2Se3.
Проанализируем далее температурную зависимость константы скорости валовой кристаллизации k(T–1) для случая гомогенного зарождения и линейного роста кристаллов в изотермических условиях с постоянными скоростями соответственно
где I0 и u0 – предэкспоненциальные множители, слабо зависящие от температуры, R – газовая константа, $E_{a}^{'}$ и – экспериментальные энергии (энтальпии) активации соответственно зарождения и роста кристаллов при больших переохлаждениях. При наличии зависимости кинетического параметра n в уравнении (3), когда n ≠ f (α) и k ≠ f (α), влияние отклонений параметра n на величину валового параметра k (I, u) можно исключить введением исправленной константы k1/n, используя для графического анализа следующее выражение где A = $g{{I}_{0}}u_{0}^{{n\,\, - \,\,1}},$ g – геометрический фактор роста зародышей, Eа – эффективная энергия активации валовой кристаллизации.Методом наименьших квадратов из зависимостей n–1lg k(T–1) и lg τинд (T–1) по данным табл. 5 определены эффективная энергия активации Ea (152 ± 9 кДж/моль) массовой объемной кристаллизации фазы As2Se3 в стекле I в интервале температур 200–260°С и энтальпия активации $E_{a}^{'}$ зарождения (α ~ 0) кристаллов этой фазы, равная 157 ± 7 кДж/моль и существенно меньшая соответствующей величины (170 ± 9 кДж/моль [6]) при кристаллизации чистого стекла As2Se3.
Так как эффективная величина энергии активации Ea в изокинетической области температур (параметр n в уравнении (3) постоянен) равна [$E_{a}^{'}$ + (n – 1)]/n, то при известных величинах Ea и $E_{a}^{'}$ можно определить энергию активации линейного роста кристаллов (148 ± 7 кДж/моль для основной фазы As2Se3 в стекле I с 0.4 ат. % In). Полученная величина удовлетворительно согласуется со средним значением энергии активации (146 ± 6 кДж/моль) на этапах преимущественного роста (α ≥ 0.5) кристаллов As2Se3 в этом стекле (табл. 6), найденным методом сечения кинетических кривых (рис. 6, 7) при постоянных значениях степени кристаллизации α.
Таблица 6.
Степень кристаллизации α | Стекло As2Se3 [6] | Стекло AsSe1.5In0.01 |
---|---|---|
Еa, кДж/ моль | ||
~0 | 170 ± 9 | 157 ± 7 |
0.25 | 144 ± 9 | 148 ± 7 |
0.50 | 140 ± 7 | 145 ± 6 |
0.75 | 143 ± 8 | 146 ± 7 |
0.95 | 143 ± 8 | 145 ± 6 |
Оценим изменение концентрации центров кристаллизации при легировании стекла As2Se3 0.4 и 1 ат. % In. В соответствии с найденными значениями кинетического параметра n (табл. 5) в уравнении (3) при гетерогенном зарождении и двумерном росте кристаллов As2Se3 константа валовой скорости кристаллизации описывается известной формулой
где l – толщина растущей пластинки кристалла (~10–7 cм для As2Se3), N – объемная концентрация готовых центров кристаллизации.Оценка концентрации готовых центров N по формуле (8) с использованием данных k (табл. 5) при n = 2 дает значения ~2 × 1010 и 4 × 1010 см–3 для объемной гетерогенной кристаллизации фазы As2Se3 на второй ступени при 240°С соответственно в стеклах I и II (при допущении постоянства в этих стеклах величины u = 2 × 10–7 см · c–1, согласно нашим данным измерения в стекле As2Se3 при 240°С). Для гетерогенной изотермической кристаллизации чистого стекла As2Se3 при 240°С концентрация центров N равна ~2 × 108 см–3, а рассчитанная ранее [7] по скорости гомогенного зарождения и индукционному периоду – на три порядка меньше. Следовательно, можно пренебречь вкладом гомогенного зарождения (<0.02% при 240°С) кристаллов As2Se3 в концентрацию готовых центров N в формуле (8).
Анализ известных формул для скорости стационарной нуклеации применительно к пластинчатым кристаллам As2Se3 в стеклах AsSe1.5Inx показывает, что при снижении термодинамического барьера зарождения кристаллов ∆G* на 10% скорость гетерогенного зарождения на нанокристаллах In2Se3 превысит скорость гомогенного зарождения кристаллов As2Se3 примерно на 2 порядка. Это вполне возможно, как установлено автором [22] прямыми измерениями скорости стационарного зарождения кристаллов дисиликата лития на наночастицах Ag и в объеме чистого стекла Li2O·2SiO2.
Влияние температуры и концентрации индия на характер кристаллизации и параметры электропроводности полупроводниковых ситаллов AsSe1.5 Inx (х ≤ 0.025)
При постепенном легировании стекла As2Se3 индием до 1.17 ат. % плотность повышается на 1.8%, микротвердость возрастает на 11%, удельная электропроводность при 20°С постепенно повышается на 2 порядка, а энергия активации электропроводности Еσ уменьшается на 0.2 эВ [12].
Добавки индия 0.4 и 1 ат. % к стеклу As2Se3 повышают кристаллизационную способность и изменяют характер массовой изотермической кристаллизации с поверхностно-объемной [1, 6] на равномерную по всему объему стекла с образованием полупроводниковых ситаллов. Характер изменения параметров электропроводности при изотермической кристаллизации стекол AsSe1.5Inx зависит от температуры и концентрации индия.
На этапах выделения первичной слабо проводящей фазы In2Se3 с малой объемной долей υ (≤0.07) параметры собственной удельной электропроводности Eσ, σ0 и σ20°C стекол I и II, кристаллизующихся при 260 и 240°С, практически не изменяются (табл. 3, этапы 2–4 и рис. 3, τ ≤ 10 ч) и определяются высокоомной стеклообразной фазой, блокирующей нано- и микрокристаллы селенида индия. Параметры электропроводности cиталлов I c 0.4 ат. % In, формирующихся в низкотемпературном интервале (при 200 и 220°С), имеют промежуточные значения между соответствующими параметрами мало чувствительного к примесям полупроводника β-In2Se3 (ширина запрещенной зоны Eg = 1.27–1.38 эB [15], lg σ20°C ≈ –8 [18]) и остаточной стеклообразной фазы AsSe1.48 (Eσ = 1.78 эВ, lg σ20°C = –12.1), см. табл. 1, 2 (этапы 3–6). Эти микрогетерогенные двухфазные системы не являются матричными и близки к статистическим смесям, эффективная удельная электропроводность σ которых при постоянной температуре удовлетворительно рассчитывается по нашей формуле
где σ1, σ2 и υ1, υ2 – соответственно удельная электропроводность и объемная доля остаточной стеклообразной фазы AsSe1.48 (υ1 = 0.96) с нарушенной связностью и не связанных между собой нано- и микрокристаллов β-In2Se3 (υ2 = 0.04). Рассчитанная эффективная величина –lg σ20°C равна 9.4, экспериментальные значения равны 9.3 и 9.7 на этапе 6 (табл. 1 и 2), 9.5 (рис. 3, τ = 9 ч).Длительное расстекловывание основной фазы As2Se3 при низкотемпературной кристаллизации стекол I и II сопровождалось вторичными диффузионными процессами агрегации и срастания кристалликов In2Se3 с постепенным созданием их связности, понижением дисперсности и микротвердости. При этом параметры проводимости ситаллов (табл. 1, 2, этапы 5–14 и рис. 3, τ = 10–20 ч), приближались к к соответствующим параметрам удельной электропроводности полупроводника β-In2Se3 .

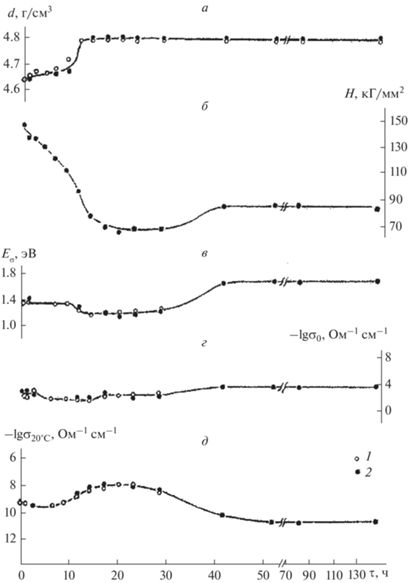

При последующей термообработке полупроводниковых ситаллов II с 1 ат. % In (20–150 ч при 240°С) происходили вторичные процессы агрегации и создания связности основной высокоомной фазы α-As2Se3 (энергия активации Еσ ≈2.0 эВ) с увеличением параметра Eσ на 0.5 эВ и понижением проводимости при 20°С на три порядка (рис. 3, кривые в, д).
ЗАКЛЮЧЕНИЕ
Добавки индия 0.4 и 1 ат. % к стеклу As2Se3 изменяют характер массовой изотермической кристаллизации в интервале 200–260°С с поверхностно-объемной на равномерную по всему объему стекла с образованием полупроводниковых ситаллов(σ20°C = = 10–11–10–7 Ом1 · см1).
Изотермическое выделение первичной фазы β-In2Se3 в стеклах AsSe1.5Inx (х = 0.01 и 0.025) ускоряет кристаллизацию основной фазы As2Se3, уменьшая по сравнению с кристаллизацией чистого стекла As2Se3 при 240°С соответственно в ~2 и 4 раза скрытый период образования основной фазы As2Se3 и в ~4 и 6 раз кинетический период полупревращения.
Ускоряющее влияние добавок индия на изотермическую кристаллизацию стекла As2Se3 вызвано в основном снижением термодинамического барьера и энтальпии активации объемного гетерогенного зарождения пластинчатых кристаллов основной фазы As2Se3 на зародившихся преимущественно гомогенно слоистых кристаллах β-In2Se3.
Эффективная удельная электропроводность cиталлов c 0.4 ат. % In на этапах выделения первичной фазы селенида индия в низкотемпературном интервале (200–220°С) является промежуточной по величине между соответствующими параметрами полупроводника β-In2Se3 и остаточной стеклообразной фазы AsSe1.48 и удовлетворительно рассчитывается по величинам удельной электропроводности и объемной доли составляющих фаз.
Список литературы
Школьников Е.В. Исследование кинетики кристаллизации стеклообразного As2Se3 // Cб. Химия твердого тела. Л.: ЛГУ, 1965. С. 187–198.
Svoboda R.A., Malek J. Non-Isothermal Crystallization Kinetics of As2Se3 Glass studied by DSC // Thermochem. Data. 2014. V. 579. № 1. P. 56–63.
Школьников Е.В. О взаимосвязи структурно-химических особенностей и кинетических параметров кристаллизации стекла // Стеклообразное состояние. Тр. V11 Всес. Совещ. Л.: Наука, 1983. С. 131–135.
Калинина А.М., Фокин В.М., Юрицын Н.С., Сычева Г.А. Объемная и поверхностная кристаллизация силикатных стекол // Неорганические материалы. 1999. Т. 35. № 8. С. 990–995.
Школьников Е.В. Кинетика и механизм объемной изотермической кристаллизации стекол As2Se3Snx (х ≤ 0.55) // Неорганические материалы. 2017. Т. 53. № 11. С. 1218–1224.
Школьников Е.В. Кинетика и механизм изотермической кристаллизации полупроводниковых стекол AsSe1.5Pbx (x= 0.025, 0.13) // Известия ЛТА. 2020. Вып. 231. С. 222–237.
Школьников Е.В. Влияние добавок висмута на кинетику и механизм кристаллизации стекла As2Se3 // Физ. и хим. стекла. 2021. Т. 47. № 2. С. 150–16328.
Школьников Е.В. О механизме структурно-химических превращений при расстекловывании халькогенидных полупроводников // Cтруктура и свойства некристаллических полупроводников. Труды Шестой Международной конференции по аморфным и жидким полупроводникам, Ленинград, СССР. 18–24 ноября 1975 г. Л.: Наука, 1976. С. 78–82.
Аббасова Р.Ф., Ильяслы Т.М., Вейсова С.М. Кинетика растворения и объемная кристаллизация халькогенидных стекол на основе As2Se3 и AsSe // Успехи современного естествознания. 2016. № 8. С. 9–14.
Kotkata M.F., Monsour Sh.A. Crystallization process analysis for Se0.95In0.05 and Se0.90In0.10 chalcogenide glasses using the contemporary isoconversional models // J. Thermal Analysis and Calorimetry. 2011. V. 103. № 3. P. 957–965.
Muhaj T.A., Alan S.S.A., Ari A.M. The Effect of doped indium on the electrical and optical properties of (Se0.7 Te0.3)1 –xInx thin films // Advances in Materals Physics and Chemistry. 2015. V. 5. № 4. P. 140–149.
Борисова З.У. Химия стеклообразных полупроводников. Л.: изд. Ленингр. ун-та, 1972. 247 с.
Qin-Liang Li, Chang-Hai Liu, Yu-Ting Nie, Wen-Hua Chen, Xu Gao, Xu-Hui Sun, Sui-Dong Wang. Phototransistor based on single In2Se3 nanosheets // Nanoscale. 2014. V. 6. № 23. P. 14 538–14 542.
Lutz H.D., Fischer M., Baldus H.-P., Blachnik R. Zur Polymorphie des In2Se3 // J. Less Common Metals .1988. V. 143. № 1–2. P. 83–92.
Li W., Sabino F.P., de Lima F.C., Wang T., Miwa R.H.A., Janotti A. Large disparity between optical and fundamental band gaps in layered In2Se3 // Phys. Rev. B. 2018. V. 98. P. 165134-1 –165134-7.
Popovic S., Tonejc A., Grzeta-Plenkovic B., Celustka B.A., Trojko R. Revised and new crystal data for indium selenides // J. Applied Crystallography. 1979. V. 12. № 4. P. 416–420.
Заслонкин А.В., Ковалюк З.Д., Минтянский И.В. Электрические свойства In2Se3 cлоистых кристаллов, легированных кадмием, йодом и медью // Неорган. материалы. 2007. Т. 43. № 12. С. 1415–1418.
Боднарь И.В., Ильчук Г.А., Петрусь Р.Ю., Рудь В.Ю., Рудь Ю.В., Сергинов М. Электрические свойства монокристаллов In2Se3 и фоточувствительность барьеров Шоттки Al/In2Se3 // Физ. и техн. полупроводников. 2009. Т. 43. № 9. С. 1179–1182.
Абрикосов Н.Г., Банкина В.Ф., Порецкая Л.В., Скуднова Е.В., Чижевская С.Н. Полупроводниковые халькогениды и сплавы на их основе. М.: Наука, 1975. 220 с.
Школьников Е.В. Полуэмпирический расчет кривых Таммана для кристаллизации стекол As2X3 и TlAsX2(X–S, Se, Te) // Физ. и хим. стекла. 1980. Т. 6. № 3. С. 282–288.
Школьников Е.В., Румш М.А., Мюллер Р.Л. Рентгеновское исследование кристаллизации полупроводниковых стекол AsSexGey // Физ. твердого тела. 1964. Т. 6. № 3. С. 798–800.
Sycheva G.A. Crystal growth and nucleation in glasses in the lithium silicate system // J. Crystallization Process and Tecdhnology. 2016. V. 6. № 10. P. 29–55.
